Type de produit	Amplificateur de clavier
Marque	PEAVEY
Modèle	KB3
Puissance de sortie	60 W (RMS) en configuration standard, jusqu'à 80 W avec enceinte supplémentaire
Nombre de canaux	4 canaux (entrées Jack 1/4" pour canaux 1-2, Jack et XLR pour canal 3, Jack pour canal 4)
Égalisation	Basses et aigus (tous canaux), médium (canal 3) ; actifs, ±15 dB
Sorties	XLR symétrique (niveau ligne), casque stéréo (Jack 1/4"), enceinte supplémentaire (Jack 1/4", impédance ≥ 8 ohms)
Boucle d'effets	Send/Return (Jack 1/4")
Entrées supplémentaires	Entrée ligne (Jack 1/4") pour source externe
Contrôles	Volume par canal, master, niveau casque, interrupteur DDT (active/désactive)
Alimentation	Secteur, connecteur IEC ; tension selon modèle (voir panneau arrière)
Dimensions (approx.)	45 cm × 35 cm × 30 cm
Poids (approx.)	12 kg
Nettoyage et entretien	Débrancher avant nettoyage ; utiliser un chiffon sec ; ne pas utiliser de solvants ou produits abrasifs
Sécurité	Mise à la terre obligatoire ; ne pas exposer à la pluie ou à l'humidité ; ne pas ouvrir (risque de choc électrique)
Pièces détachées et réparabilité	Confier toute réparation à un technicien agréé Peavey ; pas de pièces réparables par l'utilisateur
Informations générales	Amplificateur compact pour claviers avec mixeur 4 canaux, idéal pour la scène ou la répétition

FOIRE AUX QUESTIONS - KB3 PEAVEY

Quelle est la puissance de l'amplificateur KB3 ?

La puissance est de 60 W RMS en configuration standard, et peut atteindre 80 W avec une enceinte supplémentaire connectée (impédance ≥ 8 ohms).

Combien de canaux d'entrée possède le KB3 ?

Le KB3 dispose de 4 canaux : les canaux 1 et 2 avec entrées Jack 1/4", le canal 3 avec entrées Jack et XLR, et le canal 4 avec entrée Jack 1/4".

Comment brancher un casque sur le KB3 ?

Branchez votre casque stéréo sur la sortie casque (Jack 1/4") située sur le panneau arrière. Réglez le niveau casque au minimum avant de connecter, puis augmentez progressivement.

Puis-je utiliser une enceinte externe avec le KB3 ?

Oui, le KB3 possède une sortie pour haut-parleur externe (Jack 1/4") sur le panneau arrière. L'impédance de l'enceinte doit être supérieure ou égale à 8 ohms.

Comment envoyer le signal du KB3 à une table de mixage ?

Utilisez la sortie XLR symétrique de niveau ligne située sur le panneau arrière pour connecter le signal général à une table de mixage ou un enregistreur.

Que signifie l'interrupteur DDT ?

DDT (Distortion Detection Technology) est un système de protection qui limite la distorsion. Il est recommandé de le laisser en position Active (Enable) pour protéger les haut-parleurs.

Comment utiliser la boucle d'effets ?

Connectez l'entrée de votre processeur d'effets à la sortie Send et la sortie du processeur à l'entrée Return. Cela permet d'insérer des effets entre le préampli et l'étage de puissance.

Quels types d'instruments puis-je brancher sur le canal 3 ?

Le canal 3 accepte des sources basse impédance (microphones) via l'entrée XLR, ou des sources haute impédance (claviers, guitares) via l'entrée Jack 1/4".

Quels sont les risques en cas d'exposition à la pluie ?

L'exposition à la pluie ou à l'humidité peut provoquer un choc électrique ou un incendie. L'appareil ne doit jamais être utilisé dans ces conditions.

Comment nettoyer l'amplificateur KB3 ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux. N'utilisez jamais de solvants, produits abrasifs ou liquides.

MODE D'EMPLOI KB3 PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agréé.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce manuel.

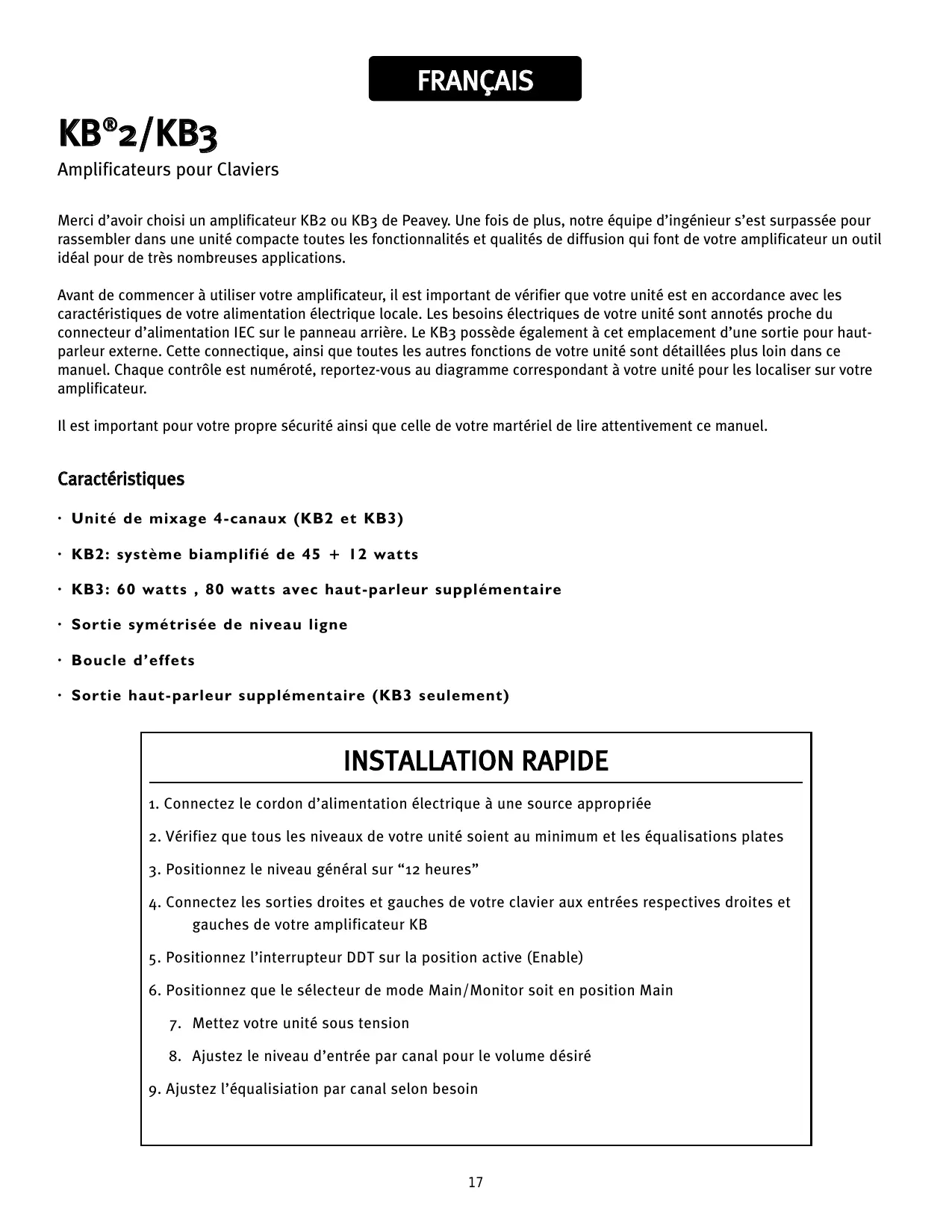

Amplificateurs pour Claviers

Merci d'avoir besoin un amplificateur KB2 ou KB3 de Peavey. Une fois de plus, notre équipe d'ingénieurs s'est surpassée pour rassembler dans une unité compacte toutes les fonctionnalités et qualités de diffusion qui font de votre amplificateur un outil idéal pour de très nombreuses applications.

Avant de commencer à utiliser votre amplificateur, il est important de vérifier que votre unité est en accord avec les caractéristiques de votre alimentation électrique locale. Les besoins électriques de votre unité sont annotés près du connecteur d'alimentation IEC sur le panneau arrière. Le KB3 possède également à cet emplacement une sortie pour haut-parleur externe. Cette connectique, ainsi que toutes les autres fonctions de votre unité sont détaillées plus loin dans ce manuel. Chaque contrôle est numéroté, reportez-vous au diagramme correspondant à votre unité pour les localiser sur votre amplificateur.

Il est important pour votre propre sécurité ainsi que celle de vos matériaux de lire attentivement ce manuel.

Caracteristiques

• Unité de mixage 4-canaux (KB2 et KB3) KB2: système biamplifié de 45 + 12 watts · KB3: 60 watts, 80 watts avec haut-parleur supplémentaire Sortie symétrisée de niveau ligne · Boucle d'effets Sortie haut-parleur supplémentaire (KB3 seulement)

Installation RAPIDE

1. Connectez le cordon d'alimentation électrique à une source appropriée
2. Vérifiez que tous les niveaux de votre unité soient au minimum et les équivalences plates
3. Positionnez le niveau général sur "12 heures"
4. Connectez les sorties droites et gauches de votre clavier aux entrées respectives droites et gauches de votre amplificateur KB
5. Positionnez l'interrupteur DDT sur la position active (Enable)
6. Positionnez le sélecteur de mode Main/Monitor en position Main
7. Mettez votre unité sous tension
8. Ajustez le niveau d'entrée par canal pour le volume désiré
9. Ajustez l'équivalence par canal selon besoin

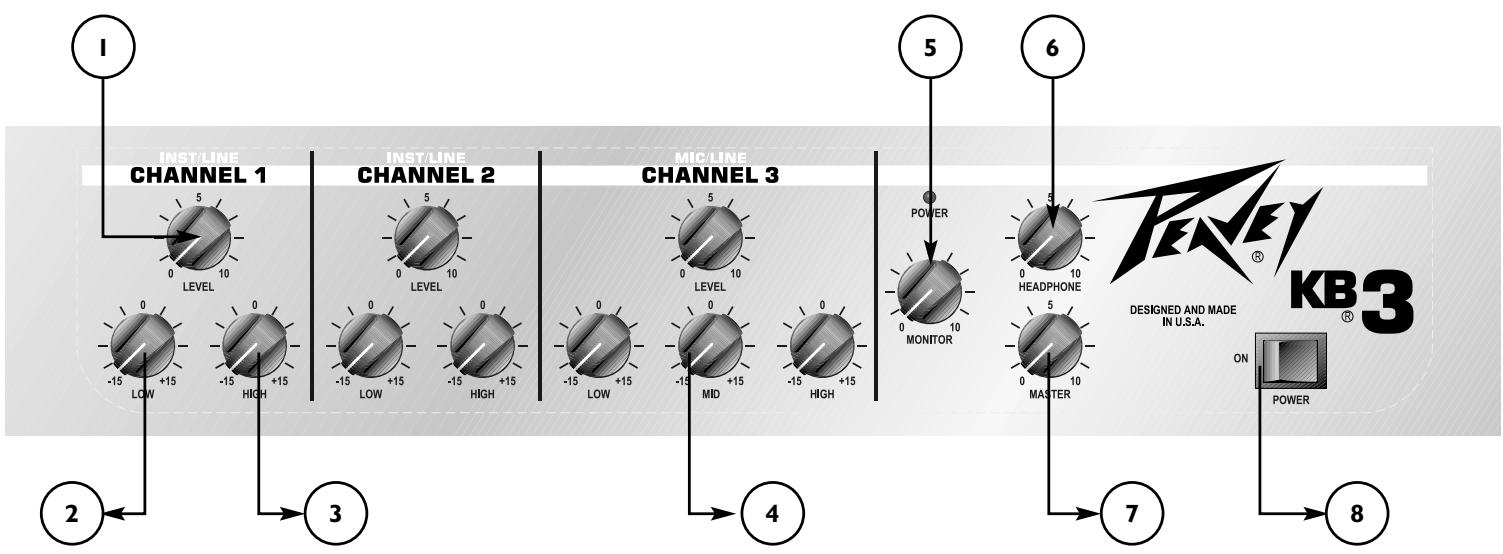

Ce contrôle vous permet de modifier le niveau d'entrée du canal correspondant (entrée Jack sur canal 1 & 2, entrées Jack et XLR sur le canal 3).

Ce contrôle actif (déformation de type escalier ±15 dB) vous permet de varier le niveau des basses fréquences.

Attention: Trop de basses fréquences engendre une consommation électrique anormale et risque d'endommager le(s) haut-parleur(s).

Ce contrôle actif (déformation de type escalier ±15 dB) vous permet de varier le niveau des hautes fréquences.

Ce contrôle actif (déformation de type bosse/creux ± 15 dB) vous permet de varier le niveau des fréquences Médium (channel 3).

Ce contrôle vous permet de modifier le niveau d'entrée du canal 4.

Ce contrôle vous permet de varier le niveau de la sortie casque située sur le panneau arrière. Pour éviter d'endommager votre audition, assurez-vous qu'il soit en position minimum avant de connecter votre casque d'écoute, et augmentez alors jusqu'au niveau désiré. Ce contrôle n'affecte pas le niveau général de votre unité.

Master level (7) (KB3 tableau)

Ce contrôle vous permet de varier le niveau de sortie général. Assurez-vous qu'il soit en position minimum avant de mettre votre unité sous tension et augmentez alors jusqu'au niveau désiré. Ce contrôle n'affecte pas le niveau de la sortie du casque d'écoute.

Cet interrupteur vous permet de passer toute unité sous et hors tension (position ON indique unité sous tension).

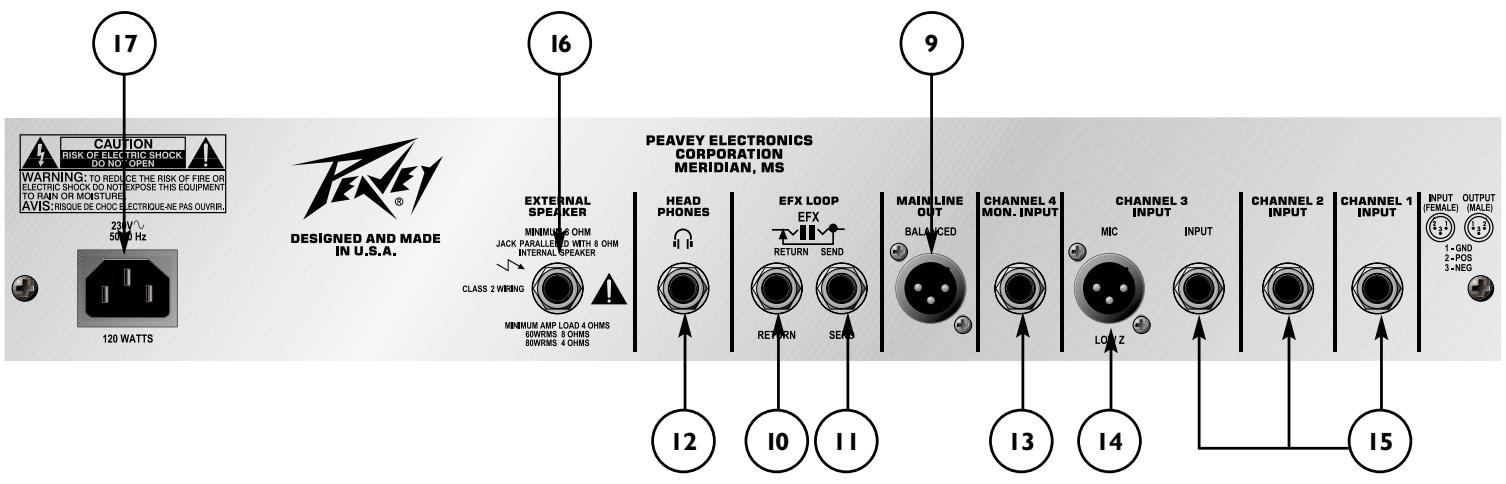

Cette sortie électroniquement balancée en XLR peut être utilisée pour envoyer le signal général à une unité de mixage, enregistreur,...

Ces Jack 1/4" vous permettent de connecter une unité externe de traitement de signal (processeur d'effets, égaliseurs,...) avant l'étage de puissance. Send est la sortie du préampli, Return l'entrée de l'étage de puissance.

Ce Jack vous permet de connecter un casque d'écoute stéréo.

Utilisez ce connecteur pour amplifier un signal de niveau ligne.

Cette entrée vous permet de connecter une source de basse impédance ou tout signal de niveau ligne au format XLR.

Ces entrées vous permettent de connecter une source de haute-impédance ou tout signal de niveau ligne au format Jack.

Ce connecteur est relié à la sortie de l'étage de puissance de votre unité. Pour l'utilisation d'une enceinte supplémentaire, connectez son entrée à cette sortie. L'impédance de cette enceinte doit être supérieure à 8 ohms.

Ce connecteur standard IEC vous permet de connecter un câble standard d'alimentation électrique (fourni). Ce câble doit être connecté à votre unité avant d'être relié à la source d'alimentation.

Le câble d'alimentation électrique fourni est à utiliser avec une prise de terre conventionnelle. Assurez-vous que votre unité soit correctement reliée à la terre avant toute utilisation pour votre propre sécurité ainsi que celle de votre matériel.
