Type de produit	Amplificateur de clavier bi-amplifié
Modèle	KB2
Marque	Peavey
Puissance de sortie	45 W (grave) + 12 W (aigu) – système bi-amplifié
Nombre de canaux d'entrée	4 canaux (2 mono, 1 mono avec EQ 3 bandes, 1 entrée monitor/ligne)
Entrées	Canaux 1 et 2 : Jack 1/4" (haute impédance) ; Canal 3 : combo Jack/XLR (basse impédance) ; Canal 4 : Jack 1/4" (monitor)
Égalisation par canal	Canaux 1 et 2 : graves (±15 dB) et aigus (±15 dB) ; Canal 3 : graves, médiums et aigus (±15 dB)
Sorties	Sortie ligne principale balancée XLR, boucle d'effets (send/return Jack 1/4"), sortie casque stéréo Jack 1/4"
Contrôles	Niveau par canal, niveau casque, DDT (activation/désactivation), sélecteur Main/Monitor, bouton d'alimentation
Dimensions (estimées)	450 × 400 × 350 mm
Poids (estimé)	15 kg
Alimentation	Secteur (prise IEC) – tension selon modèle (voir étiquette)
Consommation électrique	120 W (indiqué sur le panneau arrière)
Sécurité	Protection contre les surcharges, mise à la terre obligatoire, fusible interne
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de solvants. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Confier toute réparation à un technicien Peavey agréé. Aucune pièce réparable par l'utilisateur à l'intérieur.
Accessoires fournis	Câble d'alimentation secteur
Informations générales	Amplificateur compact pour clavier, idéal pour la scène ou le studio. Système bi-amplifié avec correction DDT pour une fiabilité accrue.

FOIRE AUX QUESTIONS - KB2 PEAVEY

Comment connecter mon clavier au KB2 ?

Connectez les sorties gauche et droite de votre clavier aux entrées correspondantes (canaux 1 et 2) à l'aide de câbles Jack 1/4 . Réglez le niveau d'entrée de chaque canal à 12 heures puis ajustez selon le volume souhaité.

Qu'est-ce que la fonction DDT ?

Le DDT est un circuit de protection dynamique qui évite la saturation et l'écrêtage en réduisant automatiquement le gain lorsque le signal dépasse une certaine limite. Activez-le via l'interrupteur DDT sur le panneau avant.

Puis-je utiliser une enceinte externe avec le KB2 ?

Non, le KB2 ne dispose pas de sortie haut-parleur externe. Seul le modèle KB3 offre cette fonctionnalité.

Comment utiliser la boucle d'effets ?

Connectez la sortie Send (Jack 1/4 ) à l'entrée de votre processeur d'effets, puis la sortie de celui-ci à l'entrée Return. La boucle est en série, insérée avant l'étage de puissance.

Pourquoi le son est-il distordu même à faible volume ?

Vérifiez que le DDT est activé et que les niveaux d'entrée des canaux ne sont pas trop élevés. Évitez d'augmenter excessivement les basses fréquences, car cela peut provoquer une saturation prématurée.

Comment nettoyer mon amplificateur KB2 ?

Débranchez l'appareil et nettoyez le boîtier avec un chiffon doux légèrement humide (eau uniquement). N'utilisez jamais de solvants ou de produits abrasifs.

Quelle est la puissance du KB2 ?

Le KB2 est un système bi-amplifié délivrant 45 watts pour le grave et 12 watts pour l'aigu, pour une puissance totale de 57 watts.

Puis-je brancher un microphone sur le KB2 ?

Oui, le canal 3 dispose d'une entrée XLR pouvant accueillir un microphone dynamique. Utilisez un câble XLR et réglez le niveau d'entrée selon vos besoins.

Comment régler l'égalisation pour un son clair ?

Commencez avec tous les réglages d'égalisation à plat (position centrale). Augmentez légèrement les aigus pour la clarté et réduisez les graves si le son est brouillon. Utilisez l'égaliseur médium (canal 3) pour ajuster la présence.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise secteur fonctionne. Assurez-vous que le fusible n'a pas sauté (s'il est accessible). Si le problème persiste, contactez un service agréé Peavey.

MODE D'EMPLOI KB2 PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique — NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être reparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey agréé.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce manuel.

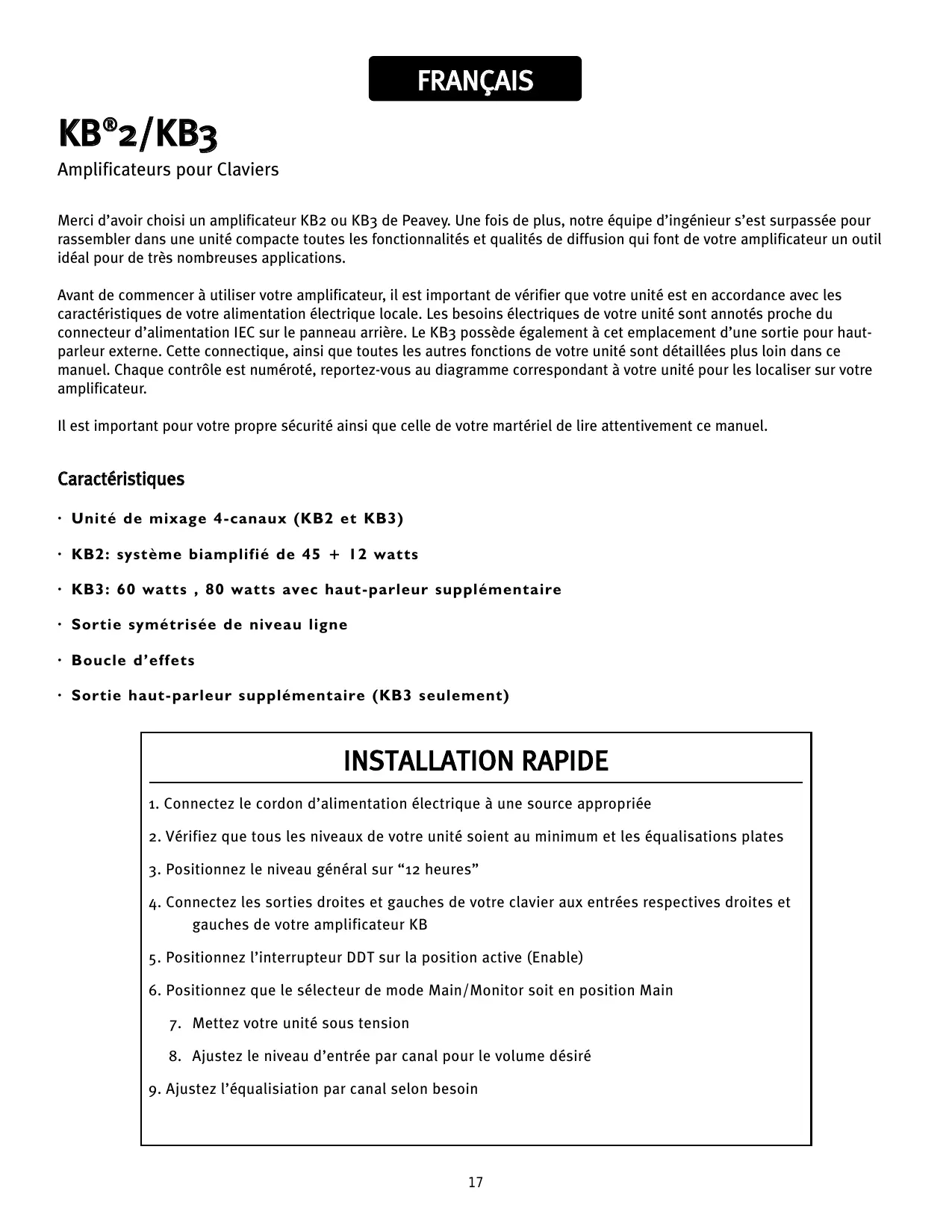

Amplificateurs pour Claviers

Merci d'avoir choisi un amplificateur KB2 ou KB3 de Peavey. Une fois de plus, notre équipe d'ingénieur s'est surpassée pour rassembler dans une unité compacte toutes les fonctionnalités et qualités de diffusion qui font de votre amplificateur un outil idéal pour de très nombreuses applications.

Avant de commencer à utiliser votre amplificateur, il est important de vérifier que votre unité est en accordance avec les caractéristiques de votre alimentation électrique locale. Les besoins électriques de votre unité sont annotés proche du connecteur d'alimentation IEC sur le panneau arrière. Le KB3 possède également à cet emplacement d'une sortie pour haut-parleur externe. Cette connectique, ainsi que toutes les autres fonctions de votre unité sont détaillées plus loin dans ce manuel. Chaque contrôle est numéroté, reportez-vous au diagramme correspondant à votre unité pour les localiser sur votre amplificateur.

Il est important pour votre propre sécurité ainsi que celle de votre martériel de lire attentivement ce manuel.

Caractéristiques

• Unité de mixage 4-canaux (KB2 et KB3)
• KB2: système biamplifié de 45 + 12 watts
• KB3: 60 watts, 80 watts avec haut-parleur supplémentaire
• Sortie symétrisée de niveau ligne
• Boucle d'effets
• Sortie haut-parleur supplémentaire (KB3 seulement)

INSTALLATION RAPIDE

1. Connectez le cordon d'alimentation électrique à une source appropriée
2. Vérifiez que tous les niveaux de votre unité soient au minimum et les équalisations plates
3. Positionnez le niveau général sur "12 heures"
4. Connectez les sorties droites et gauches de votre clavier aux entrées respectives droites et gauches de votre amplificateur KB
5. Positionnez l'interrupteur DDT sur la position active (Enable)
6. Positionnez que le sélecteur de mode Main/Monitor soit en position Main
7. Mettez votre unité sous tension
8. Ajustez le niveau d'entrée par canal pour le volume désiré
9. Ajustez l'équalisation par canal selon besoin


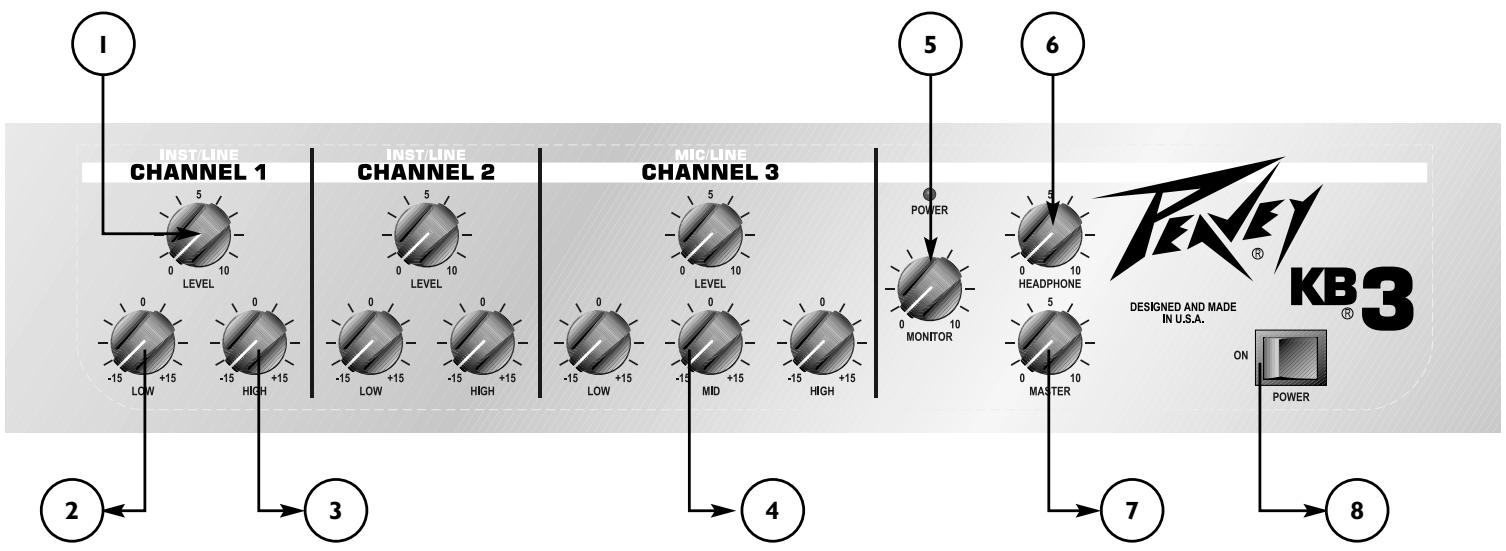

(1) Level

Ce contrôle vous permet de modifier le niveau d'entrée du canal correspondant (entrée Jack sur canal 1 & 2, entrées Jack et XLR sur le canal 3).

(2) Low EQ

Ce contrôle actif (déformation de type escalier ±15 dB) vous permet de varier le niveau des basses fréquences.

Attention: Trop de basses fréquences engendre une consommation électrique anormale et risque d'endommager le(s) haut-parleur(s).

(3) Hi EQ

Ce contrôle actif (déformation de type escalier ±15 dB) vous permet de varier le niveau des hautes fréquences.

(4) Mid EQ

Ce contrôle actif (déformation de type bosse/creux ±15 dB) vous permet de varier le niveau des fréquences médium (channel 3).

(5) CH4/Monitor Level

Ce contrôle vous permet de modifier le niveau d'entrée du canal 4.

Ce contrôle vous permet de varier le niveau de la sortie casque située sur le panneau arrière. Pour éviter d'endommager votre audition, assurez-vous qu'il soit en position minimum avant de connecter votre casque d'écoute, et augmenter alors jusqu'au niveau désiré. Ce contrôle n'affecte pas le niveau général de votre unité.

Master Level (7) (KB3 seulement)

Ce contrôle vous permet de varier le niveau de sortie général. Assurez qu'il soit en position minimum avant de mettre votre unité sous tension et augmenter alors jusqu'au niveau désiré. Ce contrôle n'affecte pas le niveau de la sortie du casque d'écoute.

(8)Power Switch

Cet interrupteur vous permet de mettre votre unité sous et hors tension (position ON indique unité sous tension).


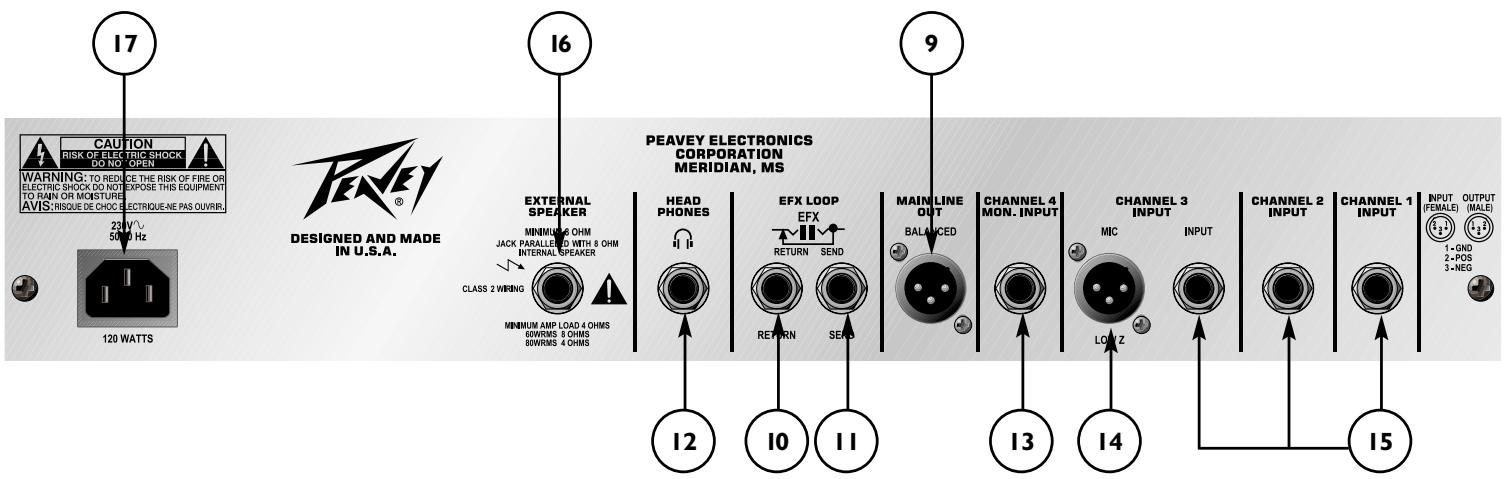

(9) Main Line Out

Cette sortie électroniquement balancée en XLR peut être utilisée pour envoyer le signal général à une unité de mixage, enregistreur,...

Ces Jack 1/4" vous permettent de connecter une unité externe de traitement de signal (processeur d'effets, égaliseurs,...) avant l'étage de puissance. Send est la sortie du préampli, Return l'entrée de l'étage de puissance.

(12) Headphone Jack

Ce Jack vous permet de connecter un casque d'écoute stéréo.

(13) CH4/Monitor Input Jack

Utilisez ce connecteur pour amplifier un signal de niveau ligne.

(14) Channel: 3 Low-Impedance Input

Cette entrée vous permet de connecter une source de basse impédance ou tout signal de niveau ligne au format XLR.

Ces entrées vous permettent de connecter une source de haute-impédance ou tout signal de niveau ligne au format Jack.

External Speaker Jack (16) (KB3 seulement)

Ce connecteur est relié à la sortie de l'étage de puissance de votre unité. Pour l'utilisation d'une enceinte supplémentaire, connectez son entrée à cette sortie. L'impédance de cette enceinte doit être supérieure à 8 ohms.

Ce connecteur standard IEC vous permet de connecter un cable standard d'alimentation électrique (fourni). Ce cable doit être connecté à votre unité avant d'être relié à la source d'alimentation.

Le cable d'alimentation électrique fourni est à utiliser avec une prise de terre conventionnelle. Assurez-vous que votre unité soit correctement relié à la terre avant toute utilisation pour votre propre sécurité ainsi que celle de votre matériel.

KB ^® 3
