Tipo de producto	Amplificador de teclado biamplificado
Modelo	KB2
Marca	Peavey
Potencia de salida	45 W (graves) + 12 W (agudos) – sistema biamplificado
Número de canales de entrada	4 canales (2 mono, 1 mono con EQ de 3 bandas, 1 entrada monitor/línea)
Entradas	Canales 1 y 2: Jack 1/4" (alta impedancia); Canal 3: combo Jack/XLR (baja impedancia); Canal 4: Jack 1/4" (monitor)
Ecualización por canal	Canales 1 y 2: graves (±15 dB) y agudos (±15 dB); Canal 3: graves, medios y agudos (±15 dB)
Salidas	Salida de línea principal balanceada XLR, bucle de efectos (envío/retorno Jack 1/4"), salida de auriculares estéreo Jack 1/4"
Controles	Nivel por canal, nivel de auriculares, DDT (activación/desactivación), selector Main/Monitor, botón de encendido
Dimensiones (estimadas)	450 × 400 × 350 mm
Peso (estimado)	15 kg
Alimentación	Red eléctrica (conector IEC) – voltaje según modelo (ver etiqueta)
Consumo eléctrico	120 W (indicado en el panel trasero)
Seguridad	Protección contra sobrecargas, conexión a tierra obligatoria, fusible interno
Mantenimiento y limpieza	Limpiar con un paño seco, no usar disolventes. Desconectar antes de limpiar.
Piezas de repuesto y reparabilidad	Confiar cualquier reparación a un técnico Peavey autorizado. No hay piezas reparables por el usuario en el interior.
Accesorios incluidos	Cable de alimentación de red
Información general	Amplificador compacto para teclado, ideal para el escenario o el estudio. Sistema biamplificado con corrección DDT para mayor fiabilidad.

Preguntas frecuentes - KB2 PEAVEY

¿Cómo conectar mi teclado al KB2?

Conecte las salidas izquierda y derecha de su teclado a las entradas correspondientes (canales 1 y 2) usando cables Jack 1/4. Ajuste el nivel de entrada de cada canal a las 12 en punto y luego ajuste según el volumen deseado.

¿Qué es la función DDT?

El DDT es un circuito de protección dinámica que evita la saturación y el recorte reduciendo automáticamente la ganancia cuando la señal supera cierto límite. Actívelo mediante el interruptor DDT en el panel frontal.

¿Puedo usar un altavoz externo con el KB2?

No, el KB2 no tiene salida de altavoz externo. Solo el modelo KB3 ofrece esta funcionalidad.

¿Cómo usar el bucle de efectos?

Conecte la salida Send (Jack 1/4) a la entrada de su procesador de efectos, luego la salida de este a la entrada Return. El bucle está en serie, insertado antes de la etapa de potencia.

¿Por qué el sonido se distorsiona incluso a bajo volumen?

Verifique que el DDT esté activado y que los niveles de entrada de los canales no sean demasiado altos. Evite aumentar excesivamente las frecuencias graves, ya que esto puede provocar una saturación prematura.

¿Cómo limpiar mi amplificador KB2?

Desconecte el aparato y limpie la carcasa con un paño suave ligeramente húmedo (solo agua). Nunca use disolventes o productos abrasivos.

¿Cuál es la potencia del KB2?

El KB2 es un sistema biamplificado que entrega 45 vatios para graves y 12 vatios para agudos, para una potencia total de 57 vatios.

¿Puedo conectar un micrófono al KB2?

Sí, el canal 3 tiene una entrada XLR que puede aceptar un micrófono dinámico. Use un cable XLR y ajuste el nivel de entrada según sea necesario.

¿Cómo ajustar la ecualización para un sonido claro?

Comience con todos los ajustes de ecualización planos (posición central). Aumente ligeramente los agudos para claridad y reduzca los graves si el sonido es confuso. Use el ecualizador de medios (canal 3) para ajustar la presencia.

¿Qué hacer si el amplificador no se enciende?

Verifique que el cable de alimentación esté correctamente conectado y que el tomacorriente funcione. Asegúrese de que el fusible no se haya fundido (si es accesible). Si el problema persiste, contacte un servicio autorizado Peavey.

MANUAL DE USUARIO KB2 PEAVEY

Este símbolo tiene el propósito, de alertar al usuario de la presencia de “(voltaje) peligroso” sin aislamiento dentro de la caja del producto y que puede tener una magnitud suficiente como para constituir riesgo de descarga eléctrica.

Este símbolo tiene el propósito de alertar al usuario de la presencia de instruccones importantes sobre la operación y mantenimiento en la información que viene con el producto.

PRECAUCION: Riesgo de descarga eléctrica iNO ABRIR!

PRECAUCION: Para disminuir el riesgo de descarga eléctrica, no abra la cubierta. No hay piezas útiles dentro. Deje todo mantenimiento en manos del personal técnico cualificado.

ADVERTENCIA: Para evitar descargas eléctricas o peligro de incendio, no deje expuesto a la lluvia o humedad este aparato Antes de usar este aparato, lea más advertencias en la guía de operación.

Amplificadores para Teclados

Gracias por elegir los amplificadores para teclados KB2/KB3. Una vez más, los ingenieros de Peavey han escuchado las peticiones de los tecladistas y las han integrado en un amplificador que combina excelentes funciones y sonido en una unidad portable. La serie de amplificadores KB brinda reproducción de sonido inigualable para todos los sonidos de teclados; de graves profundos a agudos cristalinos, todo está ahí.

Antes de comenzar a tocar con el amplificador, es muy importante asegurarse que el producto cuenta con la corriente apropiada. Puedes encontrar la corriente apropiada de tu amplificador, impresa junto a la conexión de corriente IEC en el panel trasero de la unidad. El KB3 incluye un conectador para un parlante externo se incluye para un gabinete adicional. Esta función se localiza en la parte trasera de la unidad y es explicada en esta sección. Cada función del producto está enumerada. Haz referencia a los diagramas de los paneles delantero y trasero en este manual para localizar las funciones al lado de su número.

Por favor lee esta guía cuidadosamente para asegurar tu seguridad personal, así como la seguridad de tu amplificador.

Características

GUÍA DE INSTALACIÓN RÁPIDA

1. Conecta el cable de corriente a una fuente apropiada
2. Asegúrate que los niveles están abajo o ajustados completamente en dirección contraria a las manecillas del reloj y que el ecualizador (EQ) está plano.
3. Ajusta el nivel maestro a la posición 12:00.
4. Conecta la salida izquierda del teclado a la entrada izquierda del KB2/KB3 y conecta la salida derecha del teclado a la entrada derecha del KB2/KB3.
5. Ajusta el interruptor de DDT a la posición de activo.
6. Ajusta el interruptor main/monitor a la posición de monitor.
7. Enciende el KB2/KB3.
8. Ajusta el nivel del canal al volumen apropiado.
9. Ajusta el EQ como sea necesario.

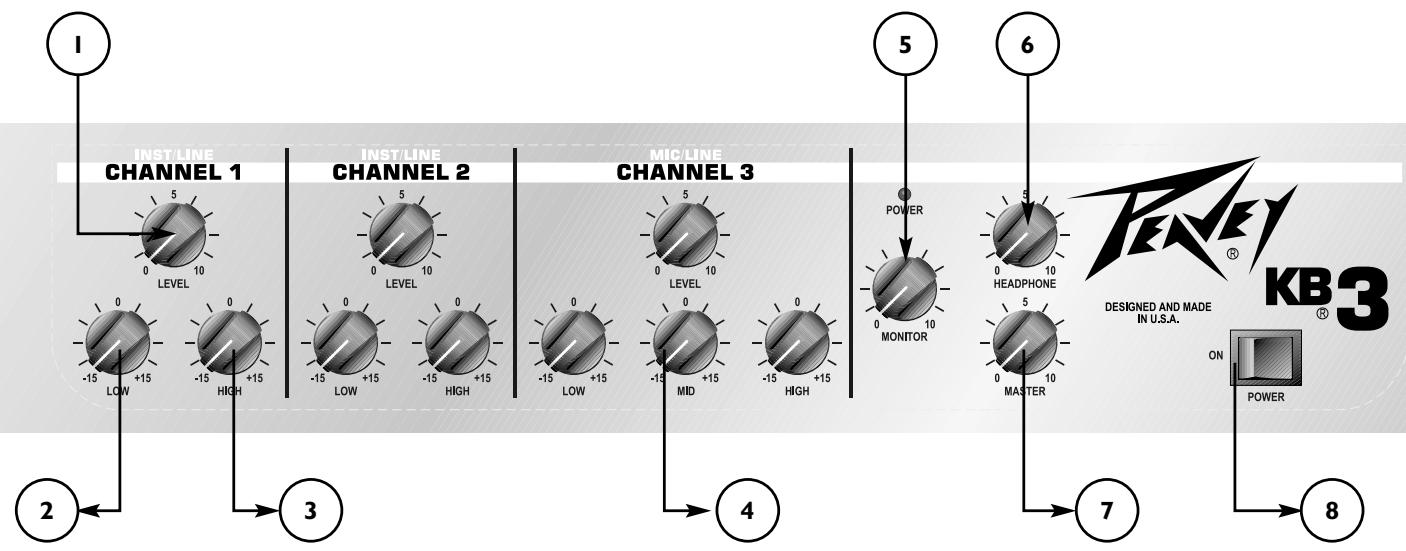


(1) Nivel

Controla el nivel de la salida de 1/4" en los canales 1 y 2 y la entrada de 1/4" y entrada XLR del canal 3.

(2) EQ Grave

Un control de tono activo (tipo shelving: ±15 dB) que varía el rango de frecuencias graves.

Cuidado: Los incrementos excesivos en las frecuencias graves pueden generar consumo exagerado de corriente e incrementar la posibilidad de daños a los parlantes.

(3) EQ Agudo

Un control de tono activo (tipo shelving: ±15 dB) que varía el rango de frecuencias agudas.

(4) EQ Medio

Un control de tono activo (tipo shelving: ±15 dB) que varía el rango de frecuencias medias (canal 3).

(5) Nivel del Monitor/Canal 4

Controla el nivel de entrada del canal 4. Controla los micros de alta impedancia u otras fuentes de alto nivel equipadas con un conectador de 1/4" de plug.

Nivel de Auriculares (6) Sólo KB3

Este ajusta el nivel de la salida de auriculares en el panel trasero. Para prevenir daños del oído, hay que asegurarse que la perilla está totalmente en contra de la dirección de las manecillas del reloj antes de usar los auriculares. Lentamente sube el nivel de la perilla hasta llegar a un volumen para escuchar cómodamente. Esto no afecta el nivel principal (master).

Nivel Principal (Master) (7) Sólo KB3

Esta perilla ajusta el nivel general de la unidad. Asegúrate que el nivel principal está completamente abajo (completamente en contra de la dirección de las manecillas del reloj) antes de encender la unidad. Esto no afecta el nivel de auriculares.

(8) Interruptor de Corriente

Este interruptor de dos pociones aplica corriente a la unidad cuando está en la posición de encendido (ON).

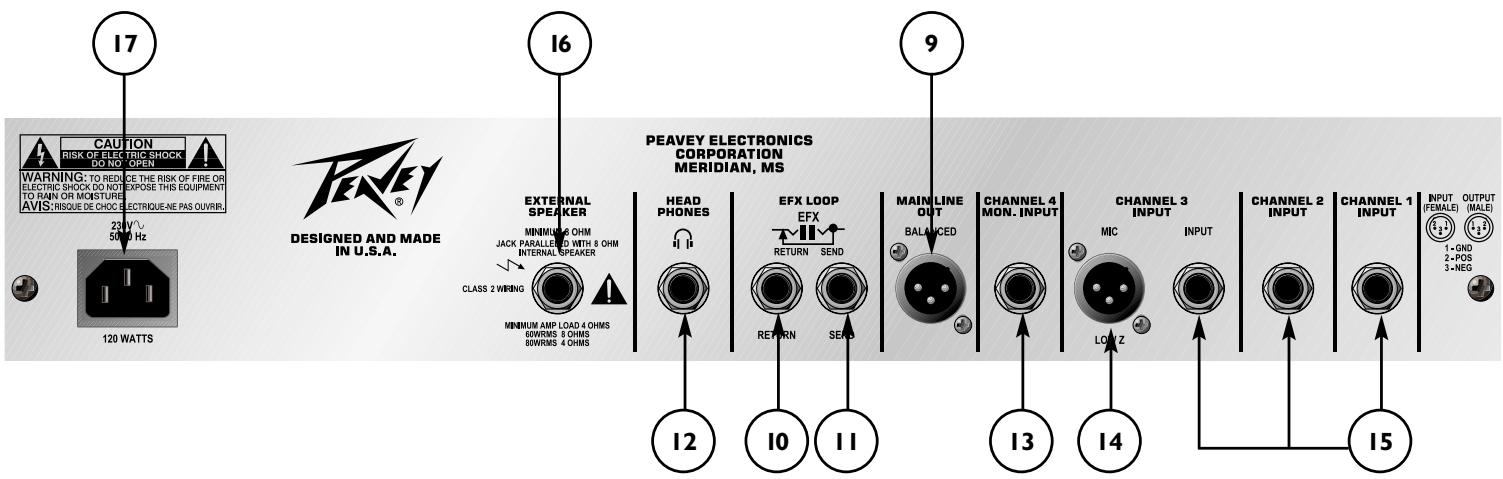


(9) Línea de Salida Principal

Estos conectadores XLR de bajo ruido pueden ser usados para mandar señales a consolas de mezcla, equipo de grabación, etc.

(10 y 11) Conectadores de Envío/Retorno Principales

Estos dos pares de conectadores estéreo de 1/4" permiten el uso de varias unidades de efectos externas (procesadores, ecualizadores, etc.) en la señal antes de llegar al amplificador.

(12) Conectador de Auriculares

Este conectador de 14/" acepta auriculares estéreo solamente.

(13) Conectador de Monitor del Canal 4

Usa este conectador de 1/4" para conectar la salida de cualquier unidad de nivel de línea.

(14) Entrada de Baja Impedancia del Canal 3

Para usarse con micrófonos de baja impedancia o fuentes de nivel de línea equipados con conectadores masculinos XLR.

(15) Entradas de Canales 3, 2 y 1

Estos conectadores de 1/4" aceptan micrófonos de alta impedancia o fuentes de nivel de línea equipadas con conectadores tipo plug de 1/4".

Conectador de Parlante Externo (16) Sólo KB3

Este conectador de 1/4" provee señal amplificada del amplificador. Usa esta conexión para añadir un segundo parlante en paralelo. La carga mínima del parlante externo debe ser 8 ohmios.

(17) Conectador IEC/Cable de Corriente Removable

Este es un conectador estándar de corriente IEC. Se incluye un cable con las características adecuadas para la operación de esta unidad. El cable debe ser conectado al amplificador antes de conectarse a la fuente de corriente.

Cable de corriente CA Domestico EE.UU.

El cable incluido es de tres conductores con plug convencional de 120 VAC con aguja para tierra. Nunca se arranque la aguja de tierra de ningún equipo. Esta ha sido incluida para tu seguridad. Si la conexión de la pared no incluye entrada de tierra, se debe conseguir un adaptador y el tercer cable debe ser propiamente aterrizado.

KB ^® 3
