KB3 - Amplificador de teclado PEAVEY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Amplificador de teclado
Marca	PEAVEY
Modelo	KB3
Potencia de salida	60 W (RMS) en configuración estándar, hasta 80 W con altavoz adicional
Número de canales	4 canales (entradas Jack 1/4" para canales 1-2, Jack y XLR para canal 3, Jack para canal 4)
Ecualización	Graves y agudos (todos los canales), medios (canal 3); activos, ±15 dB
Salidas	XLR balanceada (nivel línea), auriculares estéreo (Jack 1/4"), altavoz adicional (Jack 1/4", impedancia ≥ 8 ohmios)
Bucle de efectos	Send/Return (Jack 1/4")
Entradas adicionales	Entrada de línea (Jack 1/4") para fuente externa
Controles	Volumen por canal, master, nivel de auriculares, interruptor DDT (activar/desactivar)
Alimentación	Red eléctrica, conector IEC; voltaje según modelo (ver panel trasero)
Dimensiones (aprox.)	45 cm × 35 cm × 30 cm
Peso (aprox.)	12 kg
Limpieza y mantenimiento	Desconectar antes de limpiar; usar un paño seco; no usar disolventes ni productos abrasivos
Seguridad	Conexión a tierra obligatoria; no exponer a la lluvia o humedad; no abrir (riesgo de descarga eléctrica)
Piezas de repuesto y reparabilidad	Confiar toda reparación a un técnico autorizado Peavey; no hay piezas reparables por el usuario
Información general	Amplificador compacto para teclados con mezclador de 4 canales, ideal para escenario o ensayo

Preguntas frecuentes - KB3 PEAVEY

¿Cuál es la potencia del amplificador KB3?

La potencia es de 60 W RMS en configuración estándar, y puede alcanzar 80 W con un altavoz adicional conectado (impedancia ≥ 8 ohmios).

¿Cuántos canales de entrada tiene el KB3?

El KB3 dispone de 4 canales: los canales 1 y 2 con entradas Jack 1/4", el canal 3 con entradas Jack y XLR, y el canal 4 con entrada Jack 1/4".

¿Cómo conectar unos auriculares al KB3?

Conecte sus auriculares estéreo a la salida de auriculares (Jack 1/4") ubicada en el panel trasero. Ajuste el nivel de auriculares al mínimo antes de conectar, luego aumente gradualmente.

¿Puedo usar un altavoz externo con el KB3?

Sí, el KB3 tiene una salida para altavoz externo (Jack 1/4") en el panel trasero. La impedancia del altavoz debe ser superior o igual a 8 ohmios.

¿Cómo enviar la señal del KB3 a una mesa de mezclas?

Utilice la salida XLR balanceada de nivel línea ubicada en el panel trasero para conectar la señal general a una mesa de mezclas o grabadora.

¿Qué significa el interruptor DDT?

DDT (Distortion Detection Technology) es un sistema de protección que limita la distorsión. Se recomienda dejarlo en posición Activo (Enable) para proteger los altavoces.

¿Cómo usar el bucle de efectos?

Conecte la entrada de su procesador de efectos a la salida Send y la salida del procesador a la entrada Return. Esto permite insertar efectos entre el preamplificador y la etapa de potencia.

¿Qué tipos de instrumentos puedo conectar al canal 3?

El canal 3 acepta fuentes de baja impedancia (micrófonos) a través de la entrada XLR, o fuentes de alta impedancia (teclados, guitarras) a través de la entrada Jack 1/4".

¿Cuáles son los riesgos en caso de exposición a la lluvia?

La exposición a la lluvia o la humedad puede provocar una descarga eléctrica o un incendio. El aparato nunca debe usarse en estas condiciones.

¿Cómo limpiar el amplificador KB3?

Desconecte el aparato antes de limpiar. Use un paño seco y suave. Nunca use disolventes, productos abrasivos o líquidos.

MANUAL DE USUARIO KB3 PEAVEY

Este símbolo tiene el propósito, de alertar al usuario de la presencia de “(voltaje) peligioso” sin aislamiento dentro de la caja del producto y que pueda tener una magnitud suficiente como para constituir riesgo de descarga electrica.

Este Trickbone tiene el proposto de alertar al uso de la presencia de instrucones importantes sobre la operacion y mantenimiento en la informacion que viene con el producto.

PRECAUCION: Riesgo de descarga electrica iNO ABRIR!

PRECAUCION: Para disminuér el riesgo de descarga electrica, no abra la cubierta. No hay piezas útiles bajo el centro. Deje todo mantenimiento en manos del personalístico综合素质.

ADVERTENCIA: Para evaporar descargas eletricas o peligro de incendio, nocede expuesto a la lluvia o humedad este aparato Antes de usar este aparato, lea más advertencias en la guía de operación.

Amplificadores para Teclados

Gracias por elegir los amplificadores para teclados KB2/KB3. Una vez más, los ingenieros de Peavey han escuchado las peteciones de los tecladistas y las han integrado en un amplificador que combina excelentes unidades y sonido en unaunidad portable. La série de amplificadores KB brinda reproduccion de sonido iniguable para todos los sonidos de teclados; de graves profundos a agudos cristalinos, todo está ahí.

Antes de comenzar a tocar con el amplificador, es muy importante asegurar que el producto cuenta con la corriente apropiada. Puedes encontrar la corriente apropiada de tu amplificador, impresa bajo a la connexion de corriente IEC en el panel trasero de la unidad. El KB3 incluye un connectador para un parlante externo se incluye para un gabinete adicular.Esta funciona se localiza en la parte trasera de la unidad y es explicada en esta sección. Cada funciona del producto está enumerada. Haz referencia a los DIAGRAMas de los paneles delantero y trasero en estemanual para localizar las functions al lado de su numero.

Por favor lee esta guia cuidadosamente para asegurar tu seguidad personal, asi como la seguidad de tu amplificador.

Characteristicas

GUIA DE INSTALLACION RAPIDA

1. Conecta el cable de corriente a una fuente apropiada
2. Asegúrate que los niveles están abajo o ajustados Completely en Directions contradictory a las manecillas del reloj y que el ecualizador (EQ) está plano.
3. Ajusta el nivel maestro a la posicion 12:00.
4. Conecta la salute izquierda del teclado a la entrada izquierda del KB2/KB3 y conecta la calidad derecha del teclado a la entrada derecha del KB2/KB3.
5. Ajusta el interruptor de DDT a la posicion de activo.
6. Ajusta el interruptor main/monitor a la posicion de monitor.
7. Enciende el KB2/KB3.
8. Ajusta el nivel del canal al volumen apropiado.
9. Ajusta el EQ como sea besoino.

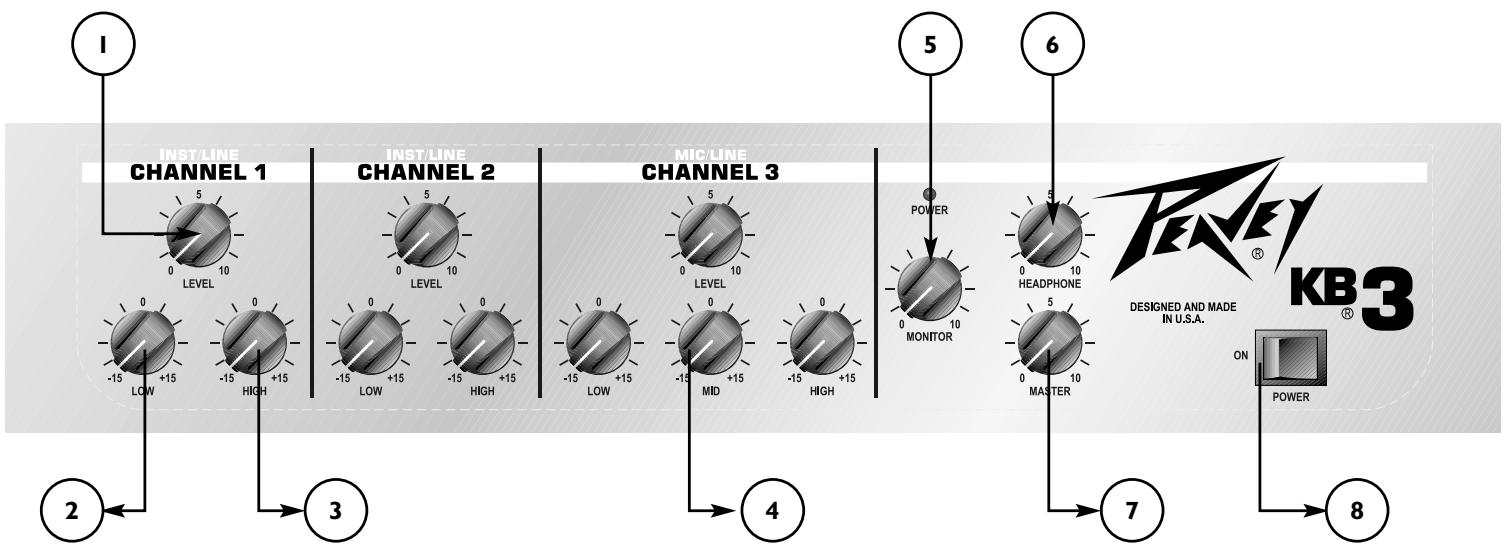

(1) Nivel

Controla el nivel de la calidad de 1 / 4 " en los canales 1 y 2 y la entrada de 1 / 4 " y entrada XLR del canal 3.

(2) EQ Grave

Un control de tono activo (tipoh Shelving: ± 15 dB) que varia el rango de Frequencias graves.

Cuidado: Los incrementos excessivos en las Frequencias graves peuvent tenerly exagerado de corriente e incrementar la posibididad de daños a los parlantes.

(3) EQ Agudo

Un control de tono activo (esto shelving: ± 15 dB) que varía el rango de Frequencias agudas.

(4) EQ Medio

Un control de tono activo ( tipo shelving: ±15 dB) que varía el rango de Frequencias medias (canal 3).

(5) Nivel del Monitor/Canal 4

Controla el nivel de entrada del canal 4. Controla los micros de alta impedancia u otheras fuentes de alto navel equipadas con un connectador de 1 / 4'' de plug.

Nivel de Auriculares (6) Sólo KB3

Este ajusta el nivel de la calidad de auriculares en el panel trasero. Para prevenir danios del oido, hay que asegurar que la perilla está totalmente en contra de la direccion de las manecillas del reloj antes de usar los auriculares. Lentamente sube el nivel de la perilla hasta llegar a un volumen para escuchar comoamente. Esto no afecta el nivel principal (master).

Nivel Principal (Master) (7) Sólo KB3

Esta perilla ajusta el nivel general de la unidad. Asegúrate que el nivel principal está Completely bajo (completamente en contra de la direccion de las manecillas del reloj) antes de encender la unidad. Este no afecta el nivel de auriculars.

(8) Interruptor de Corrente

Este interruptor de dos pociones aplica corrente a la unidad cuando está en la posicion de encendido (ON).

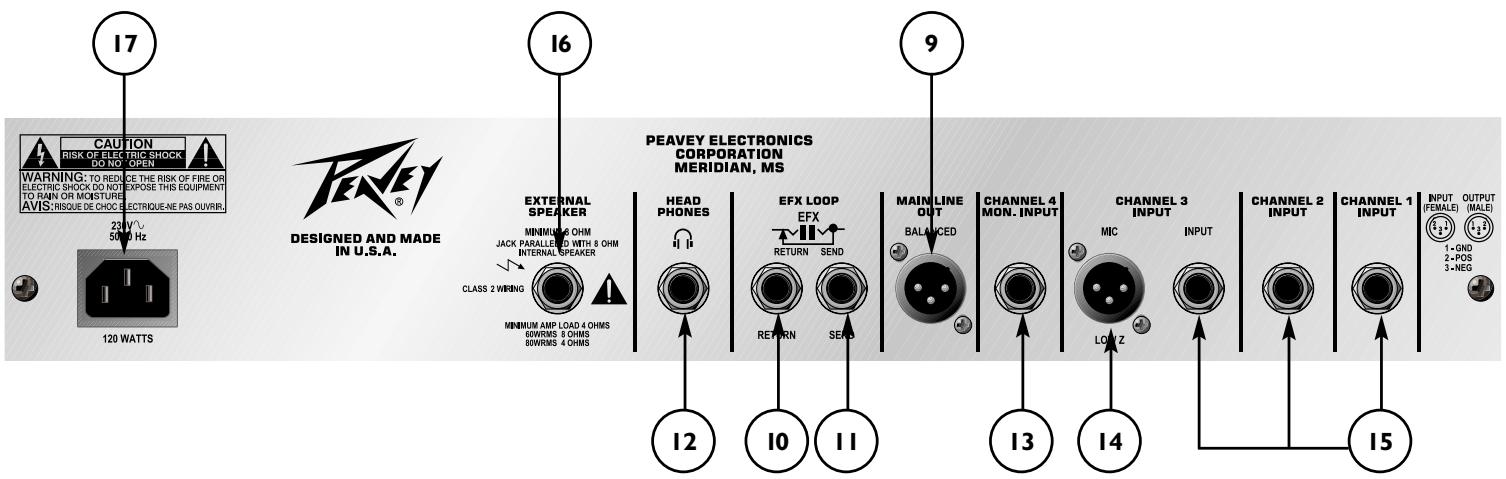

(9) Linea de Salida Principal

Estos connectadores XLR de bajo ruido puede ser usados para mandar señales a consolas de mezcla, equipo de grabación, etc.

(10 y 11) Conectadores de Envío/Returno Principales

Estos dos pares de connectadores estéreo de 1/4 permiten el uso de varias unidades de efectos externas (procesadores, ecualizadores, etc.) en la seals antes de和睦 al amplificador.

(12) Conectarado de Auriculas

Esteconectarode 14 / " acepta auriculares estereosolamente.

(13) Conectador de Monitor del Canal 4

Usa este conectar de 1 / 4 para conectar la calidad de cualquier unidad de nivel de linea.

(14) Entrada de Baja Impedancia del Canal 3

Para usarse con microfonos de bajo impedancia o fuentes de nivel de linea equipados con connectadores masculinos XLR.

(15) Entradas de Canales 3, 2 y 1

Estos connectadores de 1 / 4 " acceptan microfonos de alta impedancia o fuentes de nivel de linea equipadas con connectadores tipo plug de 1 / 4 ".

Conectar de Parlante Externo (16) Sólo KB3

Este conectador de 1 / 4 provee seminal amplificada del amplificador. Usa esta connexion para añadir un segundo parlante en paralelo. La energia minima del parlante externo debe ser 8 ohmios.

Este es un conectador estandar de corriente IEC. Se incluye un cable con las caracteristicas adecuadas para la operation de estaunidad. El cable debe ser connectado al amplificador antes de connectarse a la fuente de corriente.

Cable de corriente CA Domestico EE.UU.

El cable incluido es de tres conductores con plug convencional de 120 VAC con agua para tierra. Nunca se arranque la agua de tierra de ningún equipo.Esta ha sido incluida para tu seguridad. Si la connexion de la pared no incluye entrada de tierra, se debe conseigir un adaptor y el tercer cable debe ser propiamente aterrizado.

KB®3

SPEZIFKATIONEN

PREAMP SECTION
