BEDIENUNGSANLEITUNG KB3 PEAVEY

appareil à la pluie ou à l’humidité. Avant d’utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce manuel. Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu können. Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen. VORSICHT: Risiko — Elektrischer Schlag! Nicht öffnen! VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden könnten. Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen. ACHTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte dieses Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitung lesen.

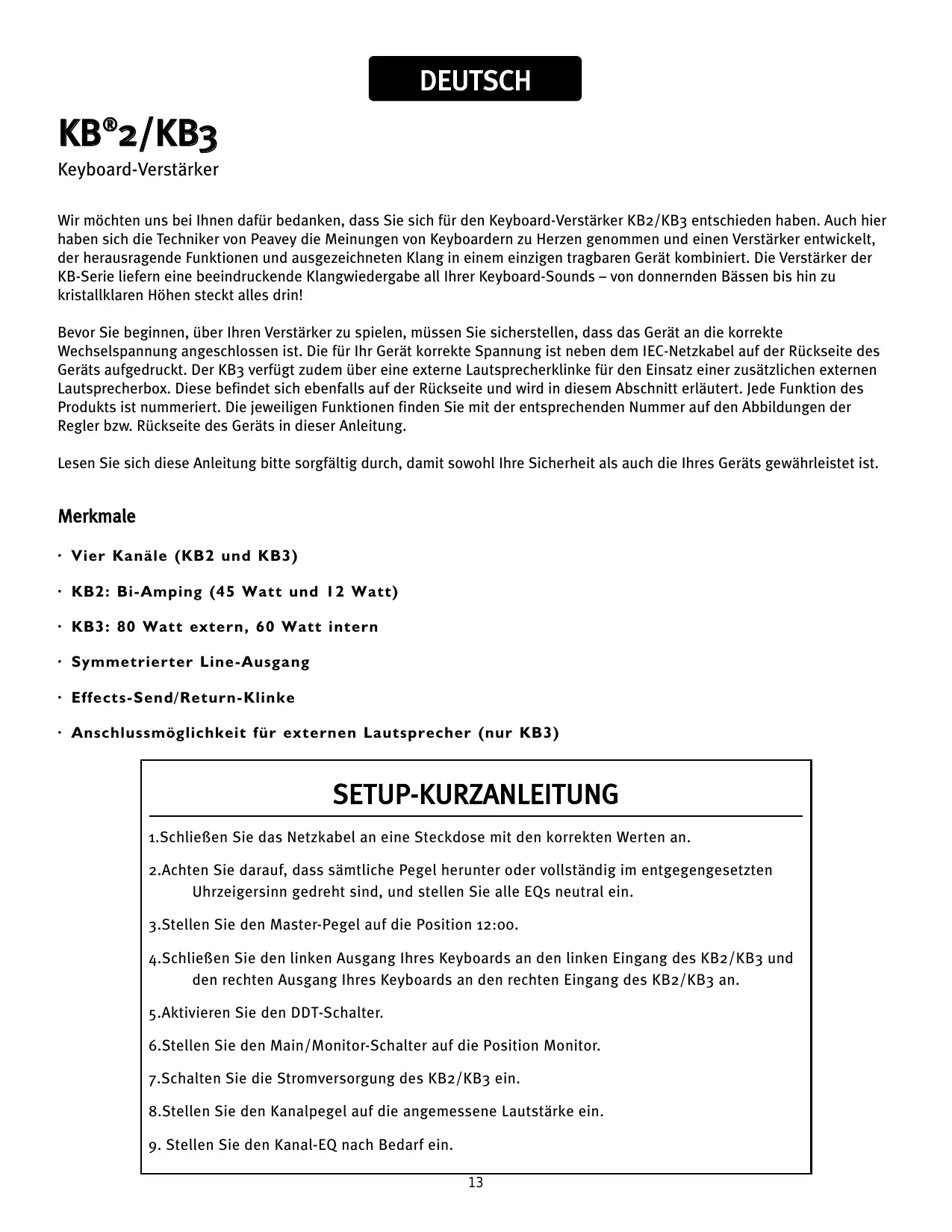

Power Consumption: 150 W @ 120V AC‚ 50/60 Hz‚ Domestic 150 W @ 220–230/240V AC‚ 60 Hz‚ Export Crossover: Fixed‚ 18 dB/octave‚ 3.5 kHz crossover frequency DEUTSCH KB®2/KB3 Keyboard-Verstärker Wir möchten uns bei Ihnen dafür bedanken, dass Sie sich für den Keyboard-Verstärker KB2/KB3 entschieden haben. Auch hier haben sich die Techniker von Peavey die Meinungen von Keyboardern zu Herzen genommen und einen Verstärker entwickelt, der herausragende Funktionen und ausgezeichneten Klang in einem einzigen tragbaren Gerät kombiniert. Die Verstärker der KB-Serie liefern eine beeindruckende Klangwiedergabe all Ihrer Keyboard-Sounds – von donnernden Bässen bis hin zu kristallklaren Höhen steckt alles drin! Bevor Sie beginnen, über Ihren Verstärker zu spielen, müssen Sie sicherstellen, dass das Gerät an die korrekte Wechselspannung angeschlossen ist. Die für Ihr Gerät korrekte Spannung ist neben dem IEC-Netzkabel auf der Rückseite des Geräts aufgedruckt. Der KB3 verfügt zudem über eine externe Lautsprecherklinke für den Einsatz einer zusätzlichen externen Lautsprecherbox. Diese befindet sich ebenfalls auf der Rückseite und wird in diesem Abschnitt erläutert. Jede Funktion des Produkts ist nummeriert. Die jeweiligen Funktionen finden Sie mit der entsprechenden Nummer auf den Abbildungen der Regler bzw. Rückseite des Geräts in dieser Anleitung. Lesen Sie sich diese Anleitung bitte sorgfältig durch, damit sowohl Ihre Sicherheit als auch die Ihres Geräts gewährleistet ist. Merkmale

• Vier Kanäle (KB2 und KB3)
• KB2: Bi-Amping (45 Watt und 12 Watt)
• KB3: 80 Watt extern, 60 Watt intern
• Symmetrierter Line-Ausgang
• Effects-Send/Return-Klinke
• Anschlussmöglichkeit für externen Lautsprecher (nur KB3) SETUP-KURZANLEITUNG 1.Schließen Sie das Netzkabel an eine Steckdose mit den korrekten Werten an. 2.Achten Sie darauf, dass sämtliche Pegel herunter oder vollständig im entgegengesetzten Uhrzeigersinn gedreht sind, und stellen Sie alle EQs neutral ein. 3.Stellen Sie den Master-Pegel auf die Position 12:00. 4.Schließen Sie den linken Ausgang Ihres Keyboards an den linken Eingang des KB2/KB3 und den rechten Ausgang Ihres Keyboards an den rechten Eingang des KB2/KB3 an. 5.Aktivieren Sie den DDT-Schalter. 6.Stellen Sie den Main/Monitor-Schalter auf die Position Monitor. 7.Schalten Sie die Stromversorgung des KB2/KB3 ein. 8.Stellen Sie den Kanalpegel auf die angemessene Lautstärke ein.

9. Stellen Sie den Kanal-EQ nach Bedarf ein.

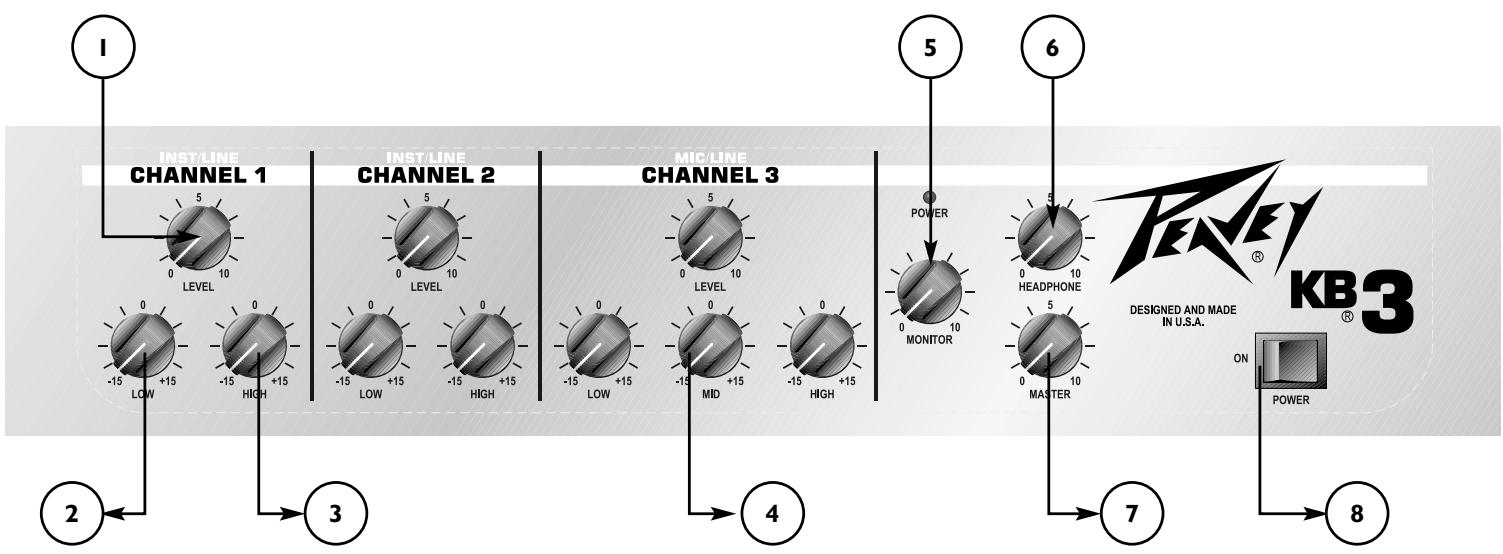

FUNKTIONEN AN DER VORDERSEITE

(1) Level Regelt den Eingangspegel der 1/4"-Klinke an den Kanälen 1 und 2 und den 1/4"-Klinkeneingang und XLREingang an Kanal 3. (2) Low EQ Aktiver Klangregler (stufenlos regelbar, ±15 dB), mit dem der Niederfrequenzbereich variiert werden kann. A c h t u n g : Ein übermäßiges Anheben der Niederfrequenzen führt zu erhöhtem Stromverbrauch und steigert das Risiko einer Beschädigung der Lautsprecher. (3) Hi EQ Aktiver Klangregler (stufenlos regelbar, ±15 dB), mit dem der Hochfrequenzbereich variiert werden kann. (4) Mid EQ Aktiver Klangregler (Typ Spitze/Kerbe, ±15 dB), mit dem der Mittenfrequenzbereich variiert werden kann. (Kanal 3) (5) CH4/Monitor Level Regelt den Eingangspegel für Kanal 4. Zur Regelung hochohmiger Mikrophone oder anderer Quellen mit hohem Pegel, die mit einem 1/4"-Kopfhörerstecker ausgestattet sind. Headphone Level (6) (nur KB3) Hiermit wird der zur Kopfhörerklinke auf der Rückseite gesendete Pegel geregelt. Um Hörschäden zu vermeiden, muss dieser Regler vollständig im entgegengesetzten Uhrzeigersinn heruntergedreht werden, bevor Sie Kopfhörer verwenden. Drehen Sie den Knopf langsam im Uhrzeigersinn, bis ein angenehmer Hörpegel erreicht ist. Der Master-Pegel wird dadurch nicht verändert. Master Level (7) (nur KB3) Mit diesem Regler wird der Gesamtpegel des Geräts eingestellt. Achten Sie darauf, dass der Master-Pegel vollständig heruntergedreht ist (vollständig im entgegengesetzten Uhrzeigersinn), bevor Sie das Gerät einschalten. Der Kopfhörerpegel wird dadurch nicht verändert. (8) Power-Schalter Steht dieser Kippschalter mit zwei Positionen auf der Position ON, wird das Gerät mit Netzstrom versorgt.

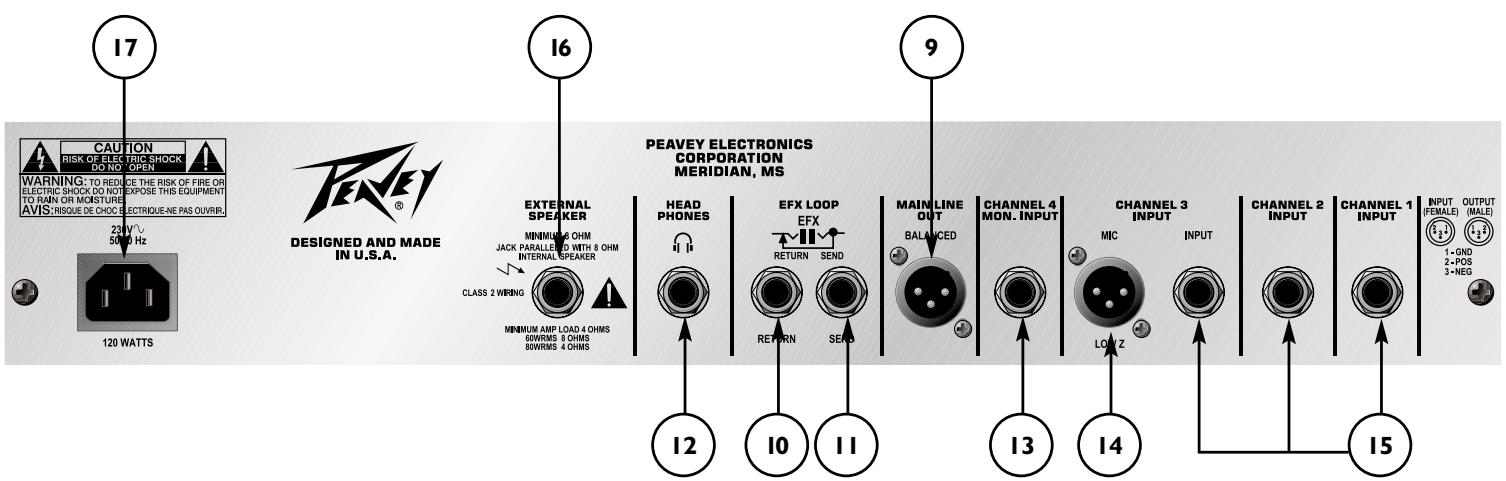

(9) Main Line Out Dieser geräuscharme, elektronisch symmetrierte XLR-Stecker kann zum Senden von Signalen an ein Mischpult, ein Tonbandgerät usw. eingesetzt werden. (10 und 11) Send/Return Jacks Mains Dieses Paar 1/4"-Klinken ermöglicht das Einschleifen verschiedener Zusatzvorrichtungen (Effektgeräte, Equalizer usw.) vor der Verstärkerstufe. (12) Headphone Jack Diese 1/4"-Klinke ist ausschließlich für Stereokopfhörer geeignet. (13) CH4/Monitor Input Jack Mit dieser 1/4"-Klinke erfolgt der Anschluss an den Ausgang beliebiger Line-Pegelgeräte. (14) Channel 3 Low-Impedance Input Für den Einsatz mit niederohmigen Mikrophonen oder anderen Line-Pegelquellen, die mit einem männlichen XLR-Stecker ausgestattet sind. (15) Kanäle 3‚ 2 und 1 An diese 1/4"-Klinken können hochohmige Mikrophone oder Line-Pegelquellen angeschlossen werden, die mit 1/4"-Kopfhörersteckern ausgestattet sind. External Speaker Jack (16) (nur KB3) Diese 1/4"-Klinke liefert das verstärkte Signal vom Verstärker. Über diese Klinke können Sie eine zweite Lautsprecherbox parallel anschließen. Die externe Mindest-Lautsprecherlastimpedanz beträgt 8 Ohm. (17) IEC-Stecker/abziehbares Netzkabel Hierbei handelt es sich um einen genormten IEC-Netzstecker. Ein Wechselstrom-Netzkabel mit dem entsprechenden Wechselstromstecker und den entsprechenden Werten für die erforderliche Betriebsspannung liegt bei. Das Netzkabel muss an den Verstärker angeschlossen werden, bevor es an eine geeignete Wechselstromsteckdose angeschlossen wird. Wechselstrom-Netzkabel für die USA Bei diesem dem Gerät beiliegenden Netzkabel handelt es sich um ein robustes, dreiadriges Kabel mit einem herkömmlichen 120-V-Wechselstromstecker mit Erdungsstift. Der Erdungsstift darf in keinem Fall an irgendeinem Gerät entfernt werden. Er ist zu Ihrer Sicherheit vorhanden. Ist die verwendete Steckdose nicht mit einem Erdungsstift ausgestattet, muss ein geeigneter Erdungsadapter verwendet und die dritte Ader korrekt geerdet werden.
