Verstärkertyp	Bi-verstärkter Keyboard- und Akustikverstärker
Gesamtleistung	50 W RMS
Leistung Woofer-Kanal	40 W RMS bei 8 Ohm
Leistung Tweeter-Kanal	10 W RMS bei 8 Ohm
Lautsprecherkonfiguration	2-Wege koaxial
Woofer	25,4 cm (10 Zoll)
Tweeter	Ferrofluid-Kompression 2,5 cm (1 Zoll)
Frequenzgang	20 Hz - 20 kHz (+0 / -3 dB)
Vorverstärker Signal-Rausch-Verhältnis	> 95 dBV
Verstärker Signal-Rausch-Verhältnis	> 90 dB bei Nennleistung
Anzahl der Kanäle	4 (3 Front + 1 Rückmonitor)
Kanal 1	XLR-Kombi-Eingang Mikrofon/Line, 2-Band-EQ
Kanal 2	Line-/Akustik-Eingang, Gain-Schalter, 2-Band-EQ
Kanal 3	Instrument-/Line-Eingang, 2-Band-EQ
Equalizer pro Kanal	Shelving +/-15 dB bei 80 Hz und 10 kHz
Symmetrischer Line-Ausgang	XLR (Rückseite)
Effekt-Send / Direkt-Ausgang	6,35 mm Klinke (1/4 Zoll)
Kopfhörerausgang	6,35 mm Stereo-Klinke (Front)
Abmessungen (B x T x H)	38,1 cm x 27,9 cm x 43,2 cm
Gewicht	15,6 kg

Häufig gestellte Fragen - KB-A 30 PEAVEY

Wie hoch ist die Gesamtleistung des PEAVEY KB/A 30?

Der KB/A 30 Verstärker liefert insgesamt 50 Watt: 40 Watt RMS für den Woofer (bei 8 Ohm) und 10 Watt RMS für den Hochtöner (bei 8 Ohm). Diese bi-amplifizierte Konfiguration sorgt für eine originalgetreue Wiedergabe über den gesamten Frequenzbereich.

Wie viele Eingangskanäle hat der KB/A 30?

Er verfügt über 4 Kanäle. Die Kanäle 1, 2 und 3 sind an der Vorderseite zugänglich, während sich Kanal 4 (Monitoreingang) auf der Rückseite befindet. Jeder Kanal an der Vorderseite hat seinen eigenen unabhängigen 2-Band-EQ.

Kann man ein Mikrofon direkt an den KB/A 30 anschließen?

Ja. Der Kanal 1 akzeptiert Mikrofone dank seines XLR-Kombo-Eingangs (XLR oder 6,35 mm Klinke). Er ist für Mikro- oder Line-Signale optimiert und verfügt über einen 2-Band-EQ zur Klanganpassung.

Wie schließt man eine akustische Gitarre an den KB/A 30 an?

Verwenden Sie den Kanal 2, der speziell für Line- oder Akustikeingänge konzipiert ist. Er verfügt über einen Gain-Schalter, um die Piezo- oder Magnettonabnehmer von akustischen Gitarren besser zu handhaben, zusätzlich zu seinem 2-Band-EQ.

Gibt es einen Kopfhörerausgang am KB/A 30?

Ja, ein stereophoner 6,35 mm Klinken-Kopfhörerausgang ist direkt an der Vorderseite zugänglich. Er ermöglicht es, leise zu üben, ohne die Umgebung zu stören, was praktisch für nächtliche Proben ist.

Wie sendet man das Signal des KB/A 30 an ein Mischpult?

Der KB/A 30 ist mit einem symmetrischen XLR-Ausgang auf der Rückseite ausgestattet, ideal zum Anschluss des Verstärkers an ein Mischpult. Der 1/4" Klinken-Effekt-Send kann auch als direkter Ausgang zu einem PA-System fungieren.

Wie funktioniert die Kanal-Equalisation?

Jeder Kanal an der Vorderseite verfügt über einen 2-Band-Shelving-EQ: +/-15 dB bei 80 Hz für die Bässe und +/-15 dB bei 10 kHz für die Höhen. Dies ermöglicht die unabhängige Anpassung des Timbres jedes angeschlossenen Instruments.

Welche Lautsprecher sind im KB/A 30 verbaut?

Der Verstärker verwendet ein koaxiales 2-Wege-System: einen 25,4 cm (10 Zoll) Woofer kombiniert mit einem 2,5 cm (1 Zoll) Ferrofluid-Kompressionshochtöner. Diese koaxiale Konfiguration sorgt für eine konsistente und homogene Vollbereichsverteilung.

Wie ist der Frequenzgang des KB/A 30?

Der Frequenzgang reicht von 20 Hz bis 20 kHz (+0 / -3 dB), also über das gesamte hörbare Spektrum. Dies macht ihn geeignet für Keyboards, Synthesizer, Digitalpianos und verstärkte akustische Gitarren.

Kann der KB/A 30 als Bühnenmonitor verwendet werden?

Ja. Der Kanal 4, der sich auf der Rückseite befindet, ist speziell als Monitoreingang vorgesehen. Schließen Sie den Ausgang Ihres Mischpults an, um den Verstärker als Bühnenmonitor zu verwenden.

Wie schwer ist der KB/A 30 und ist er leicht zu transportieren?

Der Verstärker wiegt 15,6 kg (34,3 lbs). Mit seinen Abmessungen von etwa 38 cm x 28 cm x 43 cm bleibt er kompakt für einen 50-Watt-Verstärker mit koaxialem System und ist leicht zwischen Studio und Bühne zu transportieren.

Die Lautstärke ist sehr niedrig auf Kanal 2 mit meiner akustischen Gitarre, was tun?

Überprüfen Sie zunächst die Position des Gain-Schalters von Kanal 2: Er muss an das Niveau Ihres Tonabnehmers (Piezo oder Magnet) angepasst sein. Wenn das Problem weiterhin besteht, reinigen Sie die Klinkenbuchsen und testen Sie ein anderes Kabel. Eine ungeeignete Gain-Einstellung ist die häufigste Ursache für ein unzureichendes Signal an diesem Eingang.

BEDIENUNGSANLEITUNG KB-A 30 PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko — Elektrischer Schlag! Nicht öffnen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.

ACKTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte these Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitunglesen.

ENGLISH

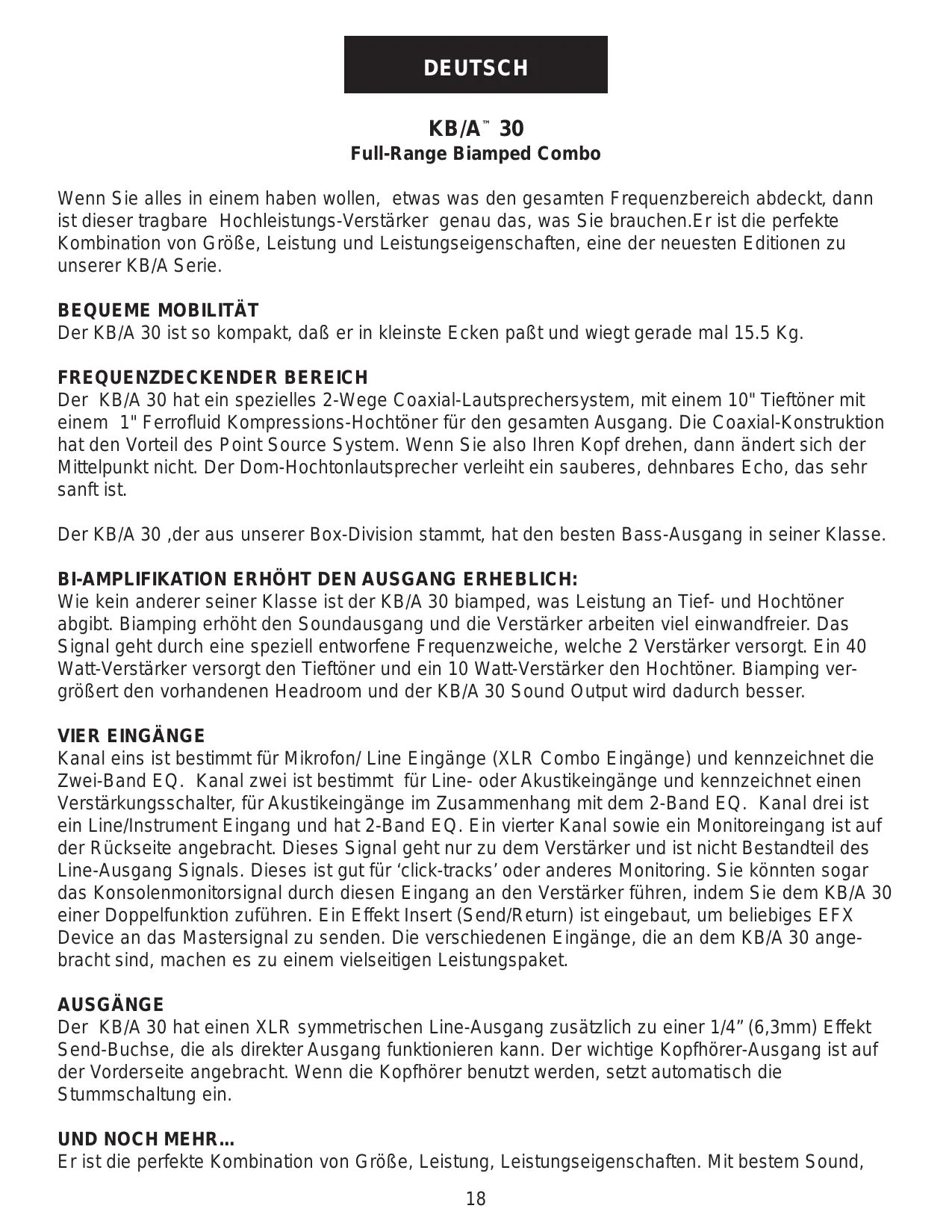

Wenn Sie alles in einem haben wollen, etwas was den gesamten Frequenzbereich abdeckt, dann ist dieser tragbare Hochleistungs-Veränder genau das, was Sie brauchen. Er ist die perfekte Kombination von Höhe, Leistung und Leistungseigenschaften, eine der neuesten Editionen zu unserer KB/A Serie.

BEQUEMEMOBILITÄT

Der KB/A 30 ist so kompakt, daß er inkleinste Ecken paßt und wiegt gerade mal 15.5Kg

FREQUENZDECKENDER BEREICH

Der KB/A 30 hat ein spezielles 2-Wege Coaxial-Lautsprechersystem, mit einem 10" Tieftöner mit einem 1" Ferrofluid Kompressions-Hochtöner für den gesamten Ausgang. Die Coaxial-Konstruktion hat den Vorteil des Point Source System. Wenn Sie also ihren Kopf drehen, dannändert sich der Mittelpunkt nicht. Der Dom-Hochtonlautsprecher verleiht ein sauberes, dehnbares Echo, das sehr sanft ist.

Der KB/A 30 ,der aus unserer Box-Division stammt, hat den besten Bass-Ausgang in seiner Klasse.

BI-AMPLIFICATION ERHOHT DEN AUSGANG ERHEBLICH:

Wie kein anderer seiner Klasse ist der KB/A 30 biamped, was Leistung an Tief- und Hochtöner abgibt. Biamping erhöht den Soundausgang und die Verstärker arbeiten viel einwandfrei. Das Signal gibt durch eine speziell entworfene Frequenzweiche, welche 2 Verstärker versorgt. Ein 40 Watt-Verstärker versorgt den Tieftöner und ein 10 Watt-Verstärker den Hochtöner. Biamping vergroßert den vorhandenen Headroom und der KB/A 30 Sound Output wird dadurch better.

VIER EINGÄNGE

Kanal eins ist bestimmt für Mikrofon/ Line Eingänge (XLR Combo Eingänge) und kennzeichnet die Zwei-Band EQ. Kanal zwei ist bestimmt für Line- oder Akustikeingänge und kennzeichnet einen Verstärkungsschalter, für Akustikeingänge im Zusammenhang mit dem 2-Band EQ. Kanal drei ist ein Line/Instrument Eingang und hat 2-Band EQ. Ein vierter Kanal sowie ein Monitoreingang ist auf der Rückseite angebracht. Dieses Signal gibt nur zu dem Verstärker und ist nicht Bestandteil des Line-Ausgang Signals. Dieses ist gut für 'click-tracks' oder andere Monitoring. Sie konntenSolar das Konsolenmonitorsignal durch diesen Eingang an den Verstärker führen, indem Sie dem KB/A 30 einer Doppelfungtion zufahren. Ein Effekt Insert (Send/Return) ist eingebaut, um beliebiges EFX Device an das Mastersignal zu senden. Die verschiedene Eingänge, die an dem KB/A 30 angebracht sind, machen es zu einem vielseitigen Leistungspaket.

AUSGÄNGE

Der KB/A 30 hat einen XLR symmetrischen Line-Ausgang zusammen zu einer 1/4 (6,3mm) Effekt Send-Buchse, die als direkter Ausgang Funktionieren kann. Der wichtige Kopfhörer-Ausgang ist auf der Vorderseite angebracht. Wenn die Kopfhörer benutzt werden, setzt automatisch die Stummschaltung ein.

UND NOCH MEHR...

Er ist die perfekte Kombination von Groß, Leistung, Leistungseigenschaften. Mit bestem Sound,

robustem Design und unübertroffene Zuverlösigkeit, ist der KB/A 30 die richtige Wahl für Keyboard, Akustikgitarre- und Gesangs-Durchführungen.

Und vergessen Sie nicht...mit jeder KB/A Verträger Serie,bekommen Sie Peavey's Garantie und die Beste Unterstützung unserer Service-Abteilung/Kundendienst.

Siehe Diagramm der Frontplatte im englishen Teil des Handbuchs.

KANAL 1

1. NIEDEROHMIGER EINGANG

Vorgesehen zum Anschluß von niederohmigen Mikrofonen oder Signalquellen mit niedrigem Ausgangspiegel, die mit einem XLR-Stecker ausgerüstet sind.

2. HOCHOHMIGER EINGANG

Vorgesehen zum Anschluß von hochohmigen Mikrofonen oder Signalquellen mit hohem Ausgangspiegel, die mit einem 1/4" (6,3mm) Klinkenstecker ausgerüstet sind.

3. VERSTÄRKUNGSREGLER

Regelt den Eingangspegel von Kanal-Eins.

4. TIEFEN-EQUALIZERREGLER

Aktive Klangregelung für die tiefen Frenquenzen. Anhebung und Absenkung im Bereich von ±15 dB möglich.

ACHTUNG: Extreme Bassanhebung erfordert einen höheren Leistungsbedarf und kann evtl. zue einer Lautsprecherbeschädigung führen.

5. HÖHEN-EQUALIZERREGLER

Aktive Klangregelung für die Höhen-Frequenzen. Anhebung und Absenkung im Bereich von ±15 dB möglich.

KANAL 2

Eine Klinkenbuchse (6,3mm) mit extrem breitem Dynamikbereich für sehr hohe Eingangspiegel von Synthesizer-Systemen oder sehr niedrige Pegel von Übungsverständern oder Heimkeyboard.

7. PEGELREGLER

Regelt den Eingangspegel der 1/4"(6,3mm) Klinkenbuchse von Kanal 2

8. VERSTÄRKUNGSSCHALTER

Hebt die Verstärkung des zugehörigen Kanals um 12 dB an. Den Schalter drücken, um diese Funktion zu aktivieren.

9. TIEFEN-EQUALIZERREGLER

Aktive Klangregelung für die tiefen Frenquenzen. Anhebung und Absenkung im Bereich von ±15 dB möglich.

ACHTUNG: Extreme Bassanhebung erfordert einen höheren Leistungsbedarf und kann evtl. zue einer Lautsprecherbeschädigung führen.

10.HÖHEN-EQUALIZERREGLER

Aktive Klangregelung für die Höhen-Frequenzen. Anhebung und Absenkung im Bereich von ±15 dB möglich.

KANAL 3

11.HOCHOHMGIER EINGANG

Eine 1/4" (6,3mm) Klinkenbuchse mit extrem breitem Dynamikbereich für sehr hohe Eingangspegel von Synthesizer-Systemen oder sehr niedrige Pegel von Übungsverständärkern oder Heimkeyboard.

12. PEGELREGLER

Regelt den Eingangspegel der 1/4" (6,3mm) Klinkenbuchse von Kanal 3

13. TIEFEN-EQUALIZERREGLER

Aktive Klangreglung für die tiefen Frenzen. Anhebung und Absenkung im Bereich von ±15 dB möglich.

ACHTUNG: Extreme Bassanhebung erfordert einen höheren Leistungsbedarf und kann evtl. zue einer Laatsprecherbeschädigung führen.

14. HÖHEN-EQUALIZERREGLER

Aktive Klangregelung für die Höhen-Frequenzen. Anhebung und Absenkung im Bereich von ±15 dB möglich.

15. BETRIEBSANZEIGE ROT

Die rote Betriebsanzeige zeigt die eingeschaltete Netzspannung an.

16. KOPFHÖRERBUCHSE

These Stereobuchse leitet das Signal an beiden Seiten eines jeder handelsüblichen. Stereokopfhörers. Wenn ein Kopfhörer an den Veränderungen erfasst, schaltet sich der Laatsprecher automatisch ab. MERKE: Die Kopfhörerbuchse Funktioniert nicht mit Kopfhörern, die mit einer Mono-Klinkenbuchse ausgestellt sind.

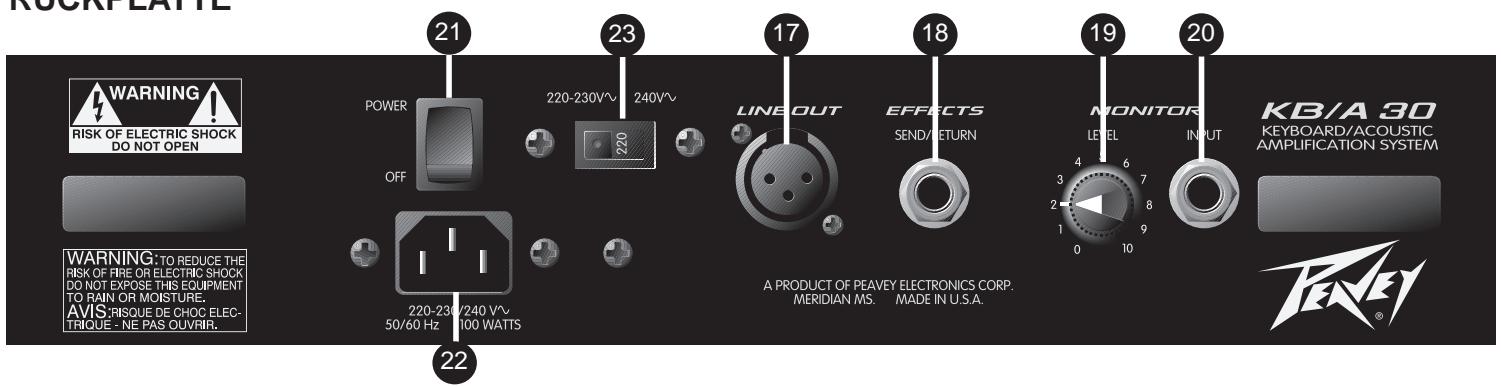

RÜCKPLATTE

17. LINE-AUSGANG

Symmetrischer XLR Ausgang kann benutzt werden, um Signale zu einem Mischpult, Aufnahmegerät, etc. zu leiten.

18. EFFECTS PATCH

Eine Stereo-Ein-/Ausgangsbuchse ermittelicht die Verwendung von verschiedene Zusatzgeräten (Chorus, Flanging, Tape/Digital/Analog-Delay, Equalizer usw.) vor dem

Verstärker. Die Verbindung wird über einen Stereostecker (Spitze/Ring/Muffe) an einem "Y" - Kabel hergestellt. Der Spitzenkontakt der 6,3mm Stereobuchse dient als Signalausgang, während das verarbeitete Signal über den Ringkontakt darüber in den Verstärker geführt wird. Die Erdung erfolgt über die Muffe.

Die erstige Einrastposition dieser Stereobuchse kann mit einem 6,3mm Monostecker als Ausgang vor dem Vorveränderk er verwendet werden. Dadurch wird der Signalfluß zum Veränderk nicht beeinflüßt

MERKE: Wenn die zweite Einrastposition der Aus-/Eingangsbuchse verwendet, wird ohne das ein Signal von einem Effektgerät zurück in den Veränder geleitet wird, dann sind die restlichen Vorveränder-Funktionen deaktiviert.

KANAL 4

19. MONITORPEGEL

Regelt den Eingangspegel der 6,3mm Klinkenbuchse von Kanal 4.

20. MONITOR-AUSGANG

Ein 1/4'' (6,3mm) Phonebuchseneingang der als Monitoreingang dient. Dieses Signal wird nicht zum Lineausgang geleitet.

21. NETZSCHALTER

Bringen Sie den Schalter auf die On-Position. Die rote Kontrollampe (LED) leuchtet und zeigt an, daß das Gerät eingeschaltet ist.

22. STROMANSCHLUSS

Zum Anschliessen des abnehmbaren Wechselstrom-Kabels.

23. SPANNUNGS-WÄHLSCHALTER

Export-ausführungen these modells sind mit einem 220/240 volt-umschalter ausgerüstet. Vor der ersten inbetriebnahme muß ist. VORSICHT: Die verwendung these gesätes mit falsch eingestellter Netzspannung kann zu schäden am transformer oder zu verlust an ausgangsleistung führen!

KB/A™ 30 SPEZIFIKATIONEN

KANAL 1 EINGÄNGE

Minimum-Eingangspegel: -40 dBV, 10 mV RMS

HOCHOHMIGER-EINGANGSWIDERSTAND:

5 k ohms

Solleingangspegel: -30 dBV, 32 mV RMS

Minimum-Eingangspegel: -40 dBV, 10 mV RMS

KANAL 2 und 3 EINGÄNGE

Eingangswiderstand: 22k ohms

Solleingangspegel: -21 dBV, 90 mV RMS

Minimum-Eingangspegel: -40 dBV, 10 mV RMS

KANAL 4 EINGÄNGE

Eingangswiderstand: 10k ohms

Solleingangspegel: 0 dBV, 1 V RMS

Minimum-Eingangspegel: -25 dBV, 56 mV RMS

EFFEKT PATCH: (STEREO -SPITZENBUCHSE)

Funktion:niedriger Effektpegel Send

Belastungswiderstand: 1k ohms oder größter

Nomineller Ausgang: -10 dBV, 316 mV RMS

PRE EQ PATCH: (STEREO JACK RING)

Funktion: niedriger Effektpegel Return

Impedanz: High-Z, 10k ohms

Eingangspegel: -10 dBV, 316 mV RMS

LINE - AUSGANG:

Funktion: Hochsignal-Pegel -Send

Belastungswiderstand: 100 ohms oder größter

Nomineller Ausgang: -6 dBV, 0.5V RMS

Max.Ausgang: 18 dBV, 8V RMS

(XLR Stift 2 positiv/Stift 3 negativ)

KOPFHÖRER-AUSGANG: (STEREO BUCHSE)

Belastungswiderstand: 8 ohms oder größter

Sollausgang: 100 mW

(Sobald der Kopfhörerstecker eingesteckt wird, trennt

die Schaltbuchse die internen Lautsprecher).

Die nachfolgende Spezifikation wurde bei einer

Durchschnittseinstellung gemessen, alle Phone

Eingangsbuchsen wurden mit

47k ohms ausgerichtet..

FREQUENZGANG

(Kanaleingang/Vorverstärkerausgang bei 1 V RMS Pegel)

+0, -3 dB, 20 Hz bis 20 kHz

VORVERSTÄRKER-VERZERRUNG

(Kanal IN/Vorverträger AUS, 20 Hz bis 20 kHz bei1 V RMS)

Weniger als 0.05% THD, jedoch unter 0.01%

VORVERSTÄRKER HUM UND NOISE

Gröβer als -95 dBV

KANAL- EQUALIZATION

±15 dB ab 80 Hz und 10 kHz, Shelving

LEISTUNGSVERSTÄRKER-BEREICH

STROMSPANNUNG BEI CLIPPING

40 W RMS in 8 ohms/niedriger Kanal

Weniger als 0.3% , 30 W RMS/niedrig

Kanal bei 8 ohms, 50Hz bis 2kHz

Weniger als 0.3% , 7 W RMS/hoch

Kanal bei 8 ohms, 5kHz bei 20kHz

(Normal unter 0.2%

FREQUENZGANG

+0,-1 dB, @ 30 W RMS/ niedriger Kanal bei

8 ohms, 50 Hz bis 2 kHz

+0,-1 dB, @ 7 W RMS/hoher Kanal bei

8 ohms, 5 kHz bis 20 kHz

HUM und NOISE

Größer als 90 dB unter Nennleistung

LEISTUNGSVERBRAUCH

100 W bei 220 V AC, 50/60 Hz

FREQUENZWEICHE
