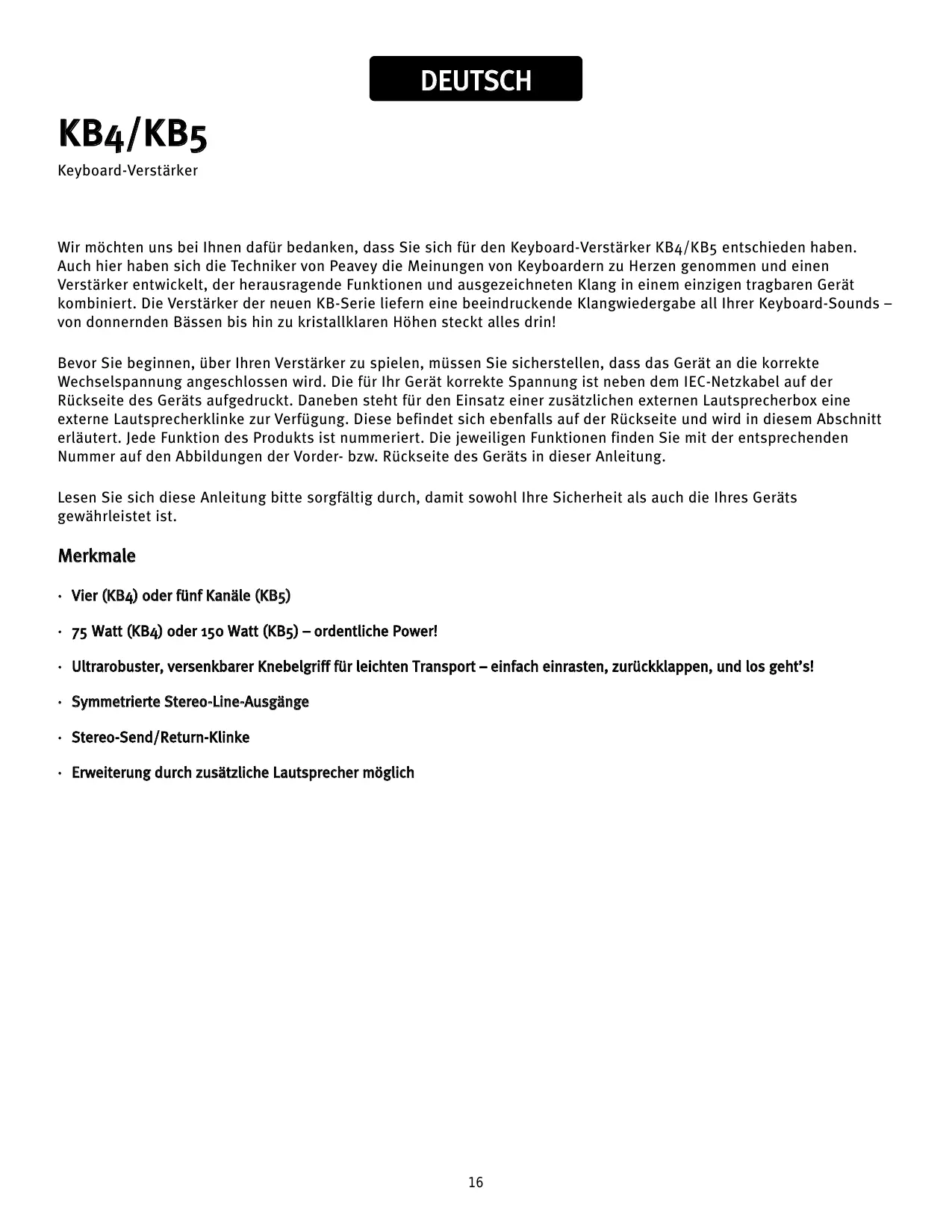

Power Consumption: 150 Watts @ 120V AC‚ 50/60 Hz‚ Domestic 150 Watts @ 220–230/240V AC‚ 60 Hz‚ Export DEUTSCH KB4/KB5 Keyboard-Verstärker Wir möchten uns bei Ihnen dafür bedanken, dass Sie sich für den Keyboard-Verstärker KB4/KB5 entschieden haben. Auch hier haben sich die Techniker von Peavey die Meinungen von Keyboardern zu Herzen genommen und einen Verstärker entwickelt, der herausragende Funktionen und ausgezeichneten Klang in einem einzigen tragbaren Gerät kombiniert. Die Verstärker der neuen KB-Serie liefern eine beeindruckende Klangwiedergabe all Ihrer Keyboard-Sounds – von donnernden Bässen bis hin zu kristallklaren Höhen steckt alles drin! Bevor Sie beginnen, über Ihren Verstärker zu spielen, müssen Sie sicherstellen, dass das Gerät an die korrekte Wechselspannung angeschlossen wird. Die für Ihr Gerät korrekte Spannung ist neben dem IEC-Netzkabel auf der Rückseite des Geräts aufgedruckt. Daneben steht für den Einsatz einer zusätzlichen externen Lautsprecherbox eine externe Lautsprecherklinke zur Verfügung. Diese befindet sich ebenfalls auf der Rückseite und wird in diesem Abschnitt erläutert. Jede Funktion des Produkts ist nummeriert. Die jeweiligen Funktionen finden Sie mit der entsprechenden Nummer auf den Abbildungen der Vorder- bzw. Rückseite des Geräts in dieser Anleitung. Lesen Sie sich diese Anleitung bitte sorgfältig durch, damit sowohl Ihre Sicherheit als auch die Ihres Geräts gewährleistet ist. Merkmale

• Vier (KB4) oder fünf Kanäle (KB5)
• 75 Watt (KB4) oder 150 Watt (KB5) – ordentliche Power!
• Ultrarobuster, versenkbarer Knebelgriff für leichten Transport – einfach einrasten, zurückklappen, und los geht’s!
• Symmetrierte Stereo-Line-Ausgänge
• Stereo-Send/Return-Klinke
• Erweiterung durch zusätzliche Lautsprecher möglich

1. CSchließen Sie das Netzkabel an eine Steckdose mit den korrekten Werten an.

2. Achten Sie darauf, dass sämtliche Pegel heruntergedreht oder vollständig im

entgegengesetzten Uhrzeigersinn gedreht sind, und stellen Sie alle EQs neutral ein.

3. Stellen Sie den Master-Pegel auf die Position 12:00.

4. Schließen Sie den linken Ausgang Ihres Keyboards an den linken Eingang des KB5/KB4

und den rechten Ausgang Ihres Keyboards an den rechten Eingang des KB5/KB4 an.

5. Aktivieren Sie den DDT-Schalter.

6. Stellen Sie den Main/Monitor-Schalter auf die Position Monitor.

7. Schalten Sie die Stromversorgung des KB5/KB4 ein.

8. Stellen Sie den Kanalpegel auf die angemessene Lautstärke ein.

9. Stellen Sie den Kanal-EQ nach Bedarf ein.

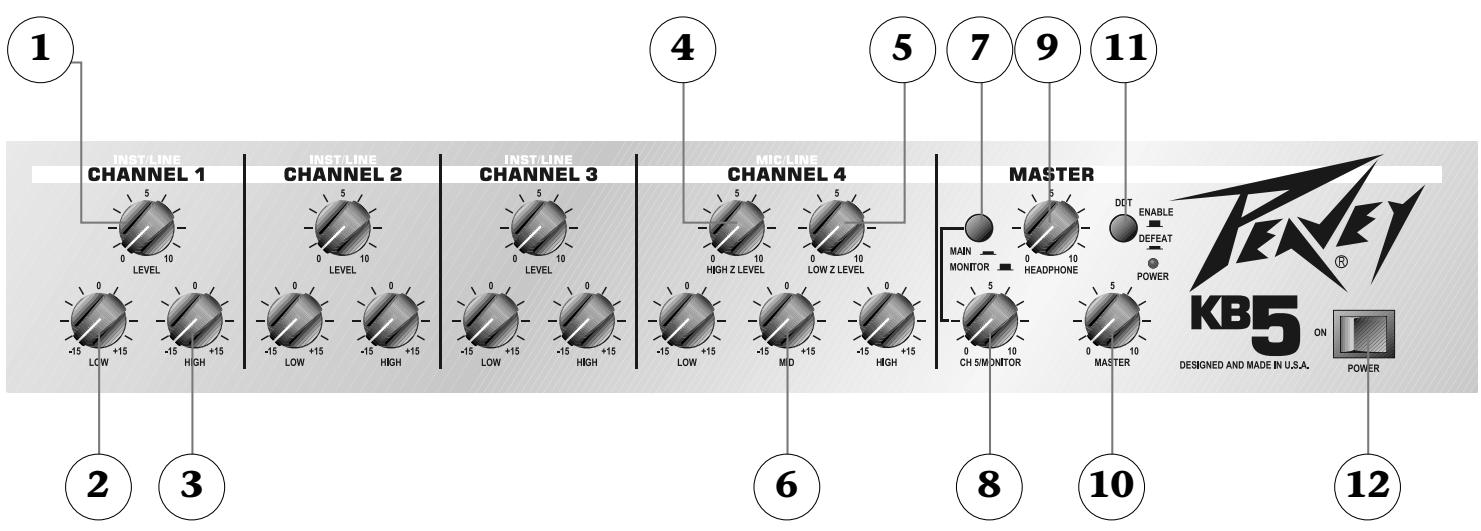

Level (1) Regelt den Eingangspegel der 1/4"-Klinke. (Kanäle 1‚ 2 und 3 am KB5 und Kanäle 1 und 2 am KB4.) Low EQ (2) Aktiver Klangregler (stufenlos regelbar, ±15 dB), mit dem der Niederfrequenzbereich variiert werden kann. (KB5: Kanäle 1‚ 2 und 3; KB4: Kanäle 1 und 2.) Achtung: Ein übermäßiges Anheben der Niederfrequenzen führt zu verstärktem Stromverbrauch und steigert das Risiko einer Beschädigung der Lautsprecher. Hi EQ (3) Aktiver Klangregler (stufenlos regelbar, ±15 dB), mit dem der Hochfrequenzbereich variiert werden kann. (KB5: Kanäle 1‚ 2 und 3; KB4: Kanäle 1 und 2.)

High Z Level (4) Zur Regelung hochohmiger Mikrophone oder anderer Quellen mit hohem Pegel, die mit einem 1/4"Kopfhörerstecker ausgestattet sind. Low Z Level (5) Zur Regelung niederohmiger Mikrophone oder anderer Quellen mit niedrigem Pegel, die mit einem männlichen XLR-Stecker ausgestattet sind. Mid EQ (6) Aktiver Klangregler (Typ Spitze/Kerbe, ±15 dB), mit dem der Mittenfrequenzbereich variiert werden kann. (Kanal 4 am KB5 und Kanal 3 am KB4.) Main/Monitor (7) Mit diesem Schalter wird festgelegt, welches Signal an die Kopfhörer gesendet wird. In der Position OUT wird nur das Signal von Kanal 5 an die Kopfhörer gesendet. Dies ist besonders von Vorteil, wenn Sie ein Click-Track oder Midi- bzw. voraufgezeichnetes Track abhören müssen. Ist der Schalter gedrückt (Position IN), erhalten die Kopfhörer Signale von allen Kanälen. Denken Sie daran, dass dieses Signal nie an die Main-XLR-Ausgänge gesendet wird. CH5/Monitor Level (8) Regelt den Eingangspegel für Kanal 5. Zur Regelung hochohmiger Mikrophone oder anderer Quellen mit hohem Pegel, die mit einem 1/4"-Kopfhörerstecker ausgestattet sind. Headphone Level (9) Hiermit wird der zur Kopfhörerklinke auf der Rückseite gesendete Pegel geregelt. Um Hörschäden zu vermeiden, muss dieser Regler vollständig im entgegengesetzten Uhrzeigersinn heruntergedreht werden, bevor Sie Kopfhörer verwenden. Drehen Sie den Knopf im Uhrzeigersinn, bis ein angenehmer Hörpegel erreicht ist. Der Master-Pegel wird dadurch nicht verändert. Master Level (10) Mit diesem Regler wird der Gesamtpegel des Geräts eingestellt. Achten Sie darauf, dass der Master-Pegel vollständig heruntergedreht ist (vollständig im entgegengesetzten Uhrzeigersinn), bevor Sie das Gerät einschalten. Der Kopfhörerpegel wird dadurch nicht verändert. DDT™-Wahlschalter (11) Mit diesem Schalter wird Peaveys exklusiver DDT™-Lautsprecherschutz geregelt (DDT = Distortion Detection Technique, Funktion zur Ermittlung von Verzerrungen). Steht dieser Schalter auf der Position OUT, ermittelt eine einzigartige Schaltung Signalbedingungen, die zu einer Überlastung des Verstärkers führen könnten, und aktiviert die Kompression, um den Gain zu verringern und Clipping zu verhindern. Mit diesem Verfahren wird jedes dem Verstärker zur Verfügung stehende Watt zur Wiedergabe des Signals ausgenutzt, gleichzeitig werden jedoch auch Clipping und Verzerrung verringert, wodurch mögliche Beschädigungen des Lautsprechers eingeschränkt werden. Da diese Funktion bei Pegeln unter dem Clipping-Punkt „unsichtbar" ist, wird empfohlen, sie immer aktiviert zu lassen. Steht der Schalter auf der Position IN, ist diese Schutzfunktion ausgeschaltet, sodass ein mögliches Clipping des Verstärkers erfolgen kann, was die Wahrscheinlichkeit einer Beschädigung der Lautsprecher erhöht. Power-Schalter (12) Steht dieser Kippschalter mit zwei Positionen auf der Position ON, wird das Gerät mit Netzstrom versorgt.

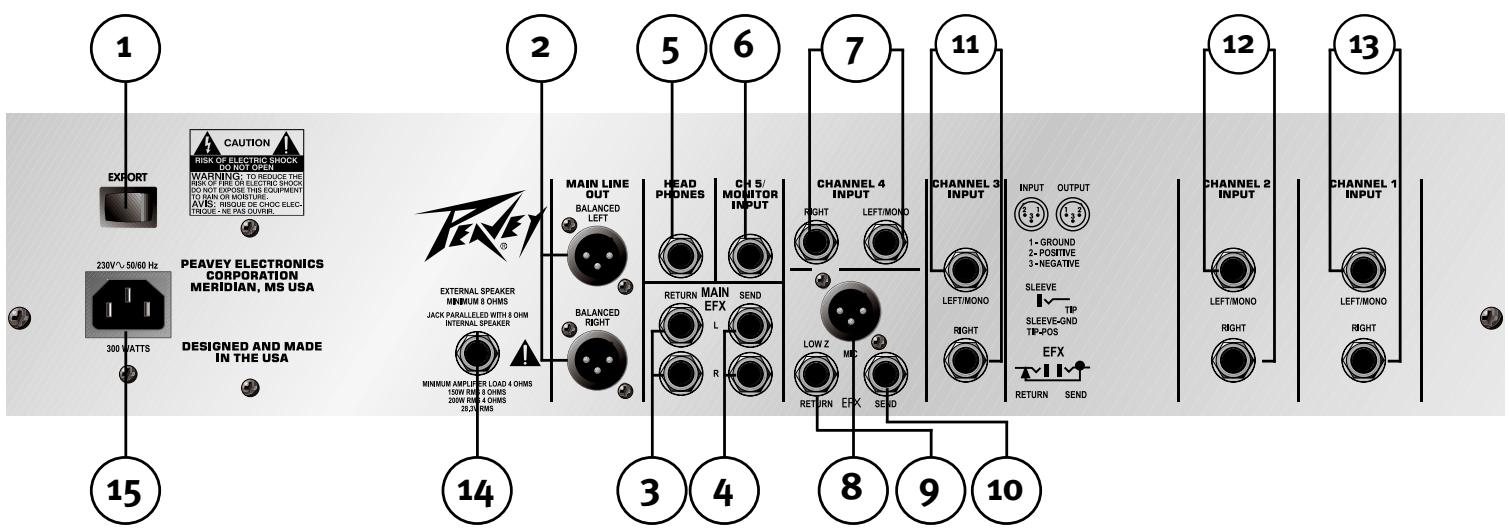

Ground Polarity (1) Dieser Kippschalter mit 3 Positionen muss normalerweise auf der mittleren Position (0) stehen. Ist aus der Lautsprecherbox ein Brummen oder Rauschen zu hören, kann der Schalter auf die Positionen (+) oder (-) gestellt werden, um dieses Brummen oder Rauschen zu verringern. Kann das Problem durch Verändern der Polarität nicht behoben werden, wenden Sie sich bitte an Ihren autorisierten Peavey-Händler, das Peavey-Werk oder an einen qualifizierten Kundendiensttechniker. Main Line Out (2) Diese geräuscharmen, elektronisch symmetrierten XLR-Stecker können zum Senden von Signalen an ein Mischpult, ein Tonbandgerät usw. eingesetzt werden. Send/Return Jacks Mains (3 und 4) Zwei Paar 1/4"-Stereo-Klinken ermöglichen das Einschleifen verschiedener Zusatzvorrichtungen (Effektgeräte, Equalizer usw.) vor der Verstärkerstufe. Headphone Jack (5) Diese 1/4"-Klinke ist ausschließlich für Stereokopfhörer geeignet. CH5/Monitor Input Jack (6) Mit dieser 1/4"-Klinke erfolgt der Anschluss an den Ausgang beliebiger Line-Pegelgeräte. High-Impedance Input (7) für Kanal 4 (Kanal 3 beim KB4) An dieses Paar 1/4"-Klinken können hochohmige Mikrophone oder Line-Pegelquellen angeschlossen werden, die mit linken und rechten 1/4"-Kopfhörersteckern ausgestattet sind. Low-Impedance Input (8) für Kanal 4 (Kanal 3 beim KB4) Für den Einsatz mit niederohmigen Mikrophonen oder anderen Line-Pegelquellen, die mit einem männlichen XLR-Stecker ausgestattet sind. Send/Return-Jack (9 und 10) für Kanal 4 (Eingang von Kanal 3 beim KB4) Dieses Paar 1/4"-Klinken ermöglicht das Einschleifen verschiedener Zusatzvorrichtungen (Effektgeräte, Equalizer usw.).

Input (11, 12 und 13) für Kanal 3‚ 2 und 1 (Kanal 2 und 1 beim KB4) An dieses Paar 1/4"-Klinken können hochohmige Mikrophone oder Line-Pegelquellen angeschlossen werden, die mit linken und rechten 1/4"-Kopfhörersteckern ausgestattet sind. External Speaker Jack (14) Diese 1/4"-Klinke liefert das angetriebene Signal vom Verstärker. Mit Hilfe dieser Klinke können Sie eine zweite Lautsprecherbox parallel anschließen. Die externe Mindest-Lautsprecherlastimpedanz beträgt 8 Ohm. IEC-Stecker/abziehbares Netzkabel (15) Hierbei handelt es sich um einen genormten IEC-Netzstecker. Ein Wechselstrom-Netzkabel mit dem entsprechenden Wechselstromstecker und den entsprechenden Werten für die erforderliche Betriebsspannung liegt bei. Das Netzkabel muss an den Verstärker angeschlossen werden, bevor es an eine geeignete Wechselstromsteckdose angeschlossen wird. Wechselstrom-Netzkabel für die USA Bei diesem dem Gerät beiliegenden Netzkabel handelt es sich um ein robustes, dreiadriges Kabel mit einem herkömmlichen 120-V-Wechselstromstecker mit Erdungsstift. Der Erdungsstift darf in keinem Fall an irgendeinem Gerät entfernt werden. Er ist zu Ihrer Sicherheit vorhanden. Ist die verwendete Steckdose nicht mit einem Erdungsstift ausgestattet, muss ein geeigneter Erdungsadapter verwendet und die dritte Ader korrekt geerdet werden.
