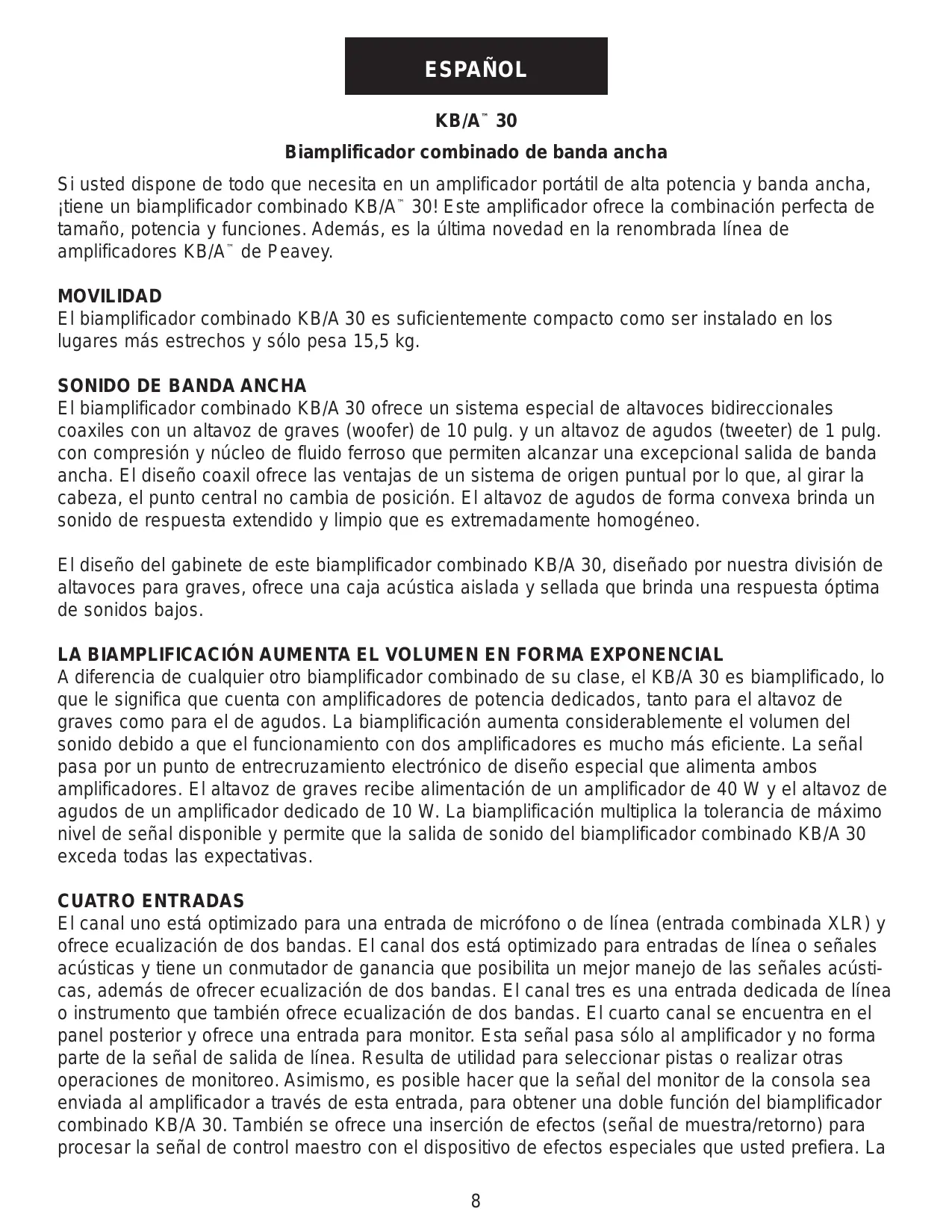

Biamplificador combinado de banda ancha Si usted dispone de todo que necesita en un amplificador portátil de alta potencia y banda ancha, ¡tiene un biamplificador combinado KB/A™ 30! Este amplificador ofrece la combinación perfecta de tamaño, potencia y funciones. Además, es la última novedad en la renombrada línea de amplificadores KB/A™ de Peavey. MOVILIDAD El biamplificador combinado KB/A 30 es suficientemente compacto como ser instalado en los lugares más estrechos y sólo pesa 15,5 kg. SONIDO DE BANDA ANCHA El biamplificador combinado KB/A 30 ofrece un sistema especial de altavoces bidireccionales coaxiles con un altavoz de graves (woofer) de 10 pulg. y un altavoz de agudos (tweeter) de 1 pulg. con compresión y núcleo de fluido ferroso que permiten alcanzar una excepcional salida de banda ancha. El diseño coaxil ofrece las ventajas de un sistema de origen puntual por lo que, al girar la cabeza, el punto central no cambia de posición. El altavoz de agudos de forma convexa brinda un sonido de respuesta extendido y limpio que es extremadamente homogéneo. El diseño del gabinete de este biamplificador combinado KB/A 30, diseñado por nuestra división de altavoces para graves, ofrece una caja acústica aislada y sellada que brinda una respuesta óptima de sonidos bajos. LA BIAMPLIFICACIÓN AUMENTA EL VOLUMEN EN FORMA EXPONENCIAL A diferencia de cualquier otro biamplificador combinado de su clase, el KB/A 30 es biamplificado, lo que le significa que cuenta con amplificadores de potencia dedicados, tanto para el altavoz de graves como para el de agudos. La biamplificación aumenta considerablemente el volumen del sonido debido a que el funcionamiento con dos amplificadores es mucho más eficiente. La señal pasa por un punto de entrecruzamiento electrónico de diseño especial que alimenta ambos amplificadores. El altavoz de graves recibe alimentación de un amplificador de 40 W y el altavoz de agudos de un amplificador dedicado de 10 W. La biamplificación multiplica la tolerancia de máximo nivel de señal disponible y permite que la salida de sonido del biamplificador combinado KB/A 30 exceda todas las expectativas. CUATRO ENTRADAS El canal uno está optimizado para una entrada de micrófono o de línea (entrada combinada XLR) y ofrece ecualización de dos bandas. El canal dos está optimizado para entradas de línea o señales acústicas y tiene un conmutador de ganancia que posibilita un mejor manejo de las señales acústicas, además de ofrecer ecualización de dos bandas. El canal tres es una entrada dedicada de línea o instrumento que también ofrece ecualización de dos bandas. El cuarto canal se encuentra en el panel posterior y ofrece una entrada para monitor. Esta señal pasa sólo al amplificador y no forma parte de la señal de salida de línea. Resulta de utilidad para seleccionar pistas o realizar otras operaciones de monitoreo. Asimismo, es posible hacer que la señal del monitor de la consola sea enviada al amplificador a través de esta entrada, para obtener una doble función del biamplificador combinado KB/A 30. También se ofrece una inserción de efectos (señal de muestra/retorno) para procesar la señal de control maestro con el dispositivo de efectos especiales que usted prefiera. La 8

diversidad de entradas del biamplificador combinado KB/A 30 lo convierten en un sistema versátil y poderoso.

SALIDAS El biamplificador combinado KB/A 30 cuenta con una salida de línea balanceada XLR, además de un enchufe hembra de señal de muestra de efectos de 1/4 pulg., que también puede utilizarse para las salidas directas. La imprescindible salida para auriculares está situada en la parte frontal del biamplificador combinado, lo que permite acceder a ella con facilidad. La señal del amplificador se silencia automáticamente cuando se utilizan los auriculares. Y MUCHO MÁS… Este amplificador ofrece la combinación perfecta de tamaño, potencia y funciones. El excelente sonido, el diseño especial para viajes y la seguridad sin igual, hacen que el KB/A 30 sea el amplificador preferido para teclados, guitarras acústicas y aplicaciones de voz. No lo olvide: con cada amplificador de la serie KB/A, usted recibe la excelente garantía de Peavey y el mejor respaldo de su premiado departamento técnico.

Consulte los diagramas del panel delantero en la sección de inglés de est manual.

CANAL UNO 1. ENTRADA DE BAJA IMPEDANCIA Para usar con micrófonos de baja impedancia o fuentes de bajo nivel equipadas con un conector macho XLR. 2.

ENTRADA DE ALTA IMPEDANCIA Para usar con micrófonos de alta impedancia o fuentes de alto nivel equipadas con enchufes hembra de tipo telefónico de 1/4 pulg.

CONTROL DE GANANCIA Controla el nivel de la entrada del canal uno.

ECUALIZACIÓN DE BAJOS Control de tonos activo (variación continua de ±15 dB) que modifica la banda de frecuencias bajas.

PRECAUCIÓN: El refuerzo excesivo de frecuencias bajas aumenta el consumo y la posibilidad de daños a los altavoces.

ECUALIZACIÓN DE ALTOS Control de tonos activo (variación continua de ±15 dB) que modifica la banda de frecuencias altas.

6. ENTRADA DE ALTA IMPEDANCIA Se provee un enchufe hembra de tipo telefónico de 1/4 pulg. con una amplitud dinámica extremadamente ancha. Esta entrada acepta señales de muy alto nivel generadas por teclados de sintetizadores y señales muy bajas producidas por dispositivos de práctica o unidades de teclado pequeñas.

CONTROL DE NIVEL Controla el nivel de entrada del enchufe hembra del canal dos, que es de tipo telefónico de

CONMUTADOR DE GANANCIA Refuerza en 12 dB la ganancia del canal. Oprima este conmutador hacia la posición de encendido para activar la función.

ECUALIZACIÓN DE BAJOS Control de tonos activo (variación continua de ±15 dB) que modifica la banda de frecuencias bajas.

PRECAUCIÓN: El refuerzo excesivo de frecuencias bajas aumenta el consumo y la posibilidad de daños a los altavoces.

ECUALIZACIÓN DE ALTOS Control de tonos activo (variación continua de ±15 dB) que modifica la banda de frecuencias altas.

11. ENTRADA DE ALTA IMPEDANCIA Se provee un enchufe hembra de tipo telefónico de 1/4 pulg. con una amplitud dinámica extremadamente ancha. Esta entrada acepta señales de muy alto nivel generadas por teclados de sintetizadores y señales muy bajas producidas por dispositivos de práctica o unidades de teclado pequeñas. 12.

CONTROL DE NIVEL Controla el nivel de entrada del enchufe hembra del canal tres, que es de tipo telefónico de

ECUALIZACIÓN DE BAJOS Control de tonos activo (variación continua de ±15 dB) que modifica la banda de frecuencias bajas.

PRECAUCIÓN: El refuerzo excesivo de frecuencias bajas aumenta el consumo y la posibilidad de daños a los altavoces.

ECUALIZACIÓN DE ALTOS Control de tonos activo (variación continua de ±15 dB) que modifica la banda de frecuencias altas.

INDICADOR LED DE ALIMENTACIÓN (ROJO)

El indicador LED de alimentación, de color rojo, se enciende cuando el amplificador recibe alimentación CA.

ENCHUFE HEMBRA PARA AURICULARES El biamplificador combinado cuenta con un enchufe hembra estereofónico que permite enviar la señal a ambos canales de auriculares estereofónicos convencionales. Cuando se enchufan auriculares estereofónicos, automáticamente se desactiva el altavoz interno para realizar ensayos en forma absolutamente privada. NOTA: El sistema de auriculares no funciona si éstos tienen un enchufe telefónico de tipo monofónico.

SALIDA DE LÍNEA La salida XLR balanceada puede utilizarse para enviar señales a consolas mezcladores, grabadores de cinta, etc.

CONEXIÓN TEMPORAL PARA EFECTOS El enchufe hembra de entrada/salida estereofónica permite utilizar diversas unidades auxiliares en línea antes (coro, realce, retardos de cinta/digitales/análogos, ecualizadores, etc.) de la sección de amplificación de potencia. Para usar este sistema, se debe utilizar un enchufe estereofónico (punta, anillo y funda) conectado a un cable Y. La señal presente en la punta del enchufe hembra estereofónico de 1/4 pulg. funciona como señal de muestra

(salida), mientras que la señal del anillo retorna al sistema como señal procesada. La sección de la funda corresponde a la conexión a tierra. Debido a que ésta es una configuración con enchufe hembra estereofónico, es posible utilizar el primer contacto del enchufe como salida anterior al amplificador de potencia insertando un enchufe monofónico de 1/4 pulg. El primer contacto no modifica el envío de señal al resto del sistema cuando ingresa en la sección de amplificación de potencia. NOTA: El amplificador de potencia se desactiva si se utiliza el segundo contacto del enchufe hembra de entrada/salida sin devolver una señal al sistema desde un dispositivo de efectos.

19. NIVEL DE MONITOR Controla el nivel de entrada del enchufe hembra del canal cuatro, que es de tipo telefónico de 1/4 pulg. 20.

ENTRADA DE MONITOR Incluye un enchufe hembra telefónico de 1/4 pulg. para entrada de monitor. Esta señal no se conecta a la salida de línea.

INTERRUPTOR DE ENCENDIDO Lleve este interruptor hacia abajo, a la posición de encendido. El indicador LED piloto, de color rojo, se encenderá para indicar que la unidad recibe alimentación.

TOMACORRIENTE PARA EL CABLE DE CORRIENTE Se suministra para enchufar el cable de corriente.

SÓLO PARA EQUIPOS DE 120 V Para su seguridad, hemos incorporado un cable de alimentación (conexión a red eléctica) de tres conductores que incluye un terminal de tierra. En ninguna circunstancia se debe eliminar el terminal de puesta a tierra. Si es necesario utilizar el equipo sin los elementos de descarga a tierra apropiados, se deben utilizar enchufes adaptadores. Cuando la unidad se utiliza con los receptáculos conectados correctamenta a tierra, disminuye el nivel de ruido y se reduce el riesgo de sufrir descargas eléctricas. 11

INTERRUPTOR DE SELECCIÓN DE VOLTAJE Los modelos para exportación de este producto están suministrados con un interruptor selector para

220/240 voltios. Antes de operar este equipo, asegúrerse de que el interruptor está ajustado para el voltage conrrecto. NOTA: La operación de este equipo con un ajuste incorrecto de voltaje puede causar daño al trans formador o la perdida de potencia.
