Type de produit	Amplificateur de puissance 4 canaux
Marque	PEAVEY
Modèle	ICS 4200
Puissance de sortie	200 Watts RMS par canal (4 Ohms ou 70V), 400 Watts en mode pont (8 Ohms ou 140V)
Nombre de canaux	4
Impédance de sortie	Basse impédance (4 ou 8 Ohms) ou 70V, sélectionnable par paire (A/B et C/D)
Connectivité d'entrée	Connecteurs détachables EURO, électroniquement balancés
Modules d'extension	Deux emplacements pour modules d'entrée MMA™
Contrôles	Niveaux d'entrée crantés sur panneau avant avec couvercle de protection
Protection	Court-circuit, hausse de température, SPS™ (écrêtage avec réduction de gain)
Refroidissement	Ventilateur à double vitesse, flux d'air forcé de l'arrière vers l'avant
Format	Rack 19 pouces, 2U (88 mm de hauteur)
Alimentation électrique	120 VAC, 60 Hz, connecteur IEC
Indicateurs LED	Alimentation (verte), présence signal (jaune), écrêtage (rouge) par canal
Poids	Environ 14,5 kg
Dimensions (L x H x P)	483 x 88 x 300 mm
Sécurité	Disjoncteur sur panneau avant, mise à la terre, câblage CLASS 3 requis pour sorties 140V
Utilisation recommandée	Systèmes d'appel, diffusion multi-zones, installations professionnelles
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ; ne pas obstruer les grilles d'aération
Pièces détachées et réparabilité	Modules MMA, connecteurs EURO, cordon d'alimentation disponibles chez revendeur Peavey agréé

FOIRE AUX QUESTIONS - ICS 4200 PEAVEY

Comment configurer l'amplificateur en mode pont ?

Pour configurer les canaux A et B en mode pont, connectez votre signal à l'entrée du canal A. Reliez la borne positive du canal A à la borne négative du canal B, et la borne négative du canal A à la borne positive du canal B. Les contrôles de gain des deux canaux doivent être en position identique. La sortie s'effectue sur les bornes positives des deux canaux. L'impédance minimale est de 8 Ohms en basse impédance ou 50 Ohms en sortie 70V (donnant 140V).

Que signifie le voyant rouge CLIP ?

Le voyant rouge CLIP indique que le circuit de protection SPS™ (Signal Processing System) est actif. Cela se produit lorsque le signal d'entrée est trop élevé, provoquant un écrêtage. Le SPS réduit automatiquement le gain pour protéger les enceintes. Un signal excessif et régulier maintient ce voyant allumé.

Quelle est l'impédance minimale de charge ?

En mode basse impédance, l'impédance minimale est de 4 Ohms par canal en fonctionnement normal, et de 8 Ohms en mode pont. En mode 70V, la charge minimale par canal est équivalente à 4 Ohms (soit environ 200W sous 70V). En mode pont 140V, l'impédance minimale est de 50 Ohms.

Puis-je utiliser des enceintes 70V et basse impédance simultanément ?

Oui, mais par paire de canaux seulement. Les canaux A et B partagent le même sélecteur de sortie, de même pour les canaux C et D. Vous pouvez donc configurer A/B en 70V et C/D en basse impédance, ou vice versa. Les deux paires fonctionnent indépendamment.

Comment installer les modules d'entrée MMA ?

Les modules MMA™ s'insèrent dans les emplacements prévus à l'arrière de l'amplificateur. Attention : Ne jamais insérer ou retirer un module lorsque l'unité est sous tension. Coupez toujours l'alimentation avant toute manipulation. Les modules sont ensuite assignés aux canaux via les sélecteurs situés à côté des emplacements.

Que faire si l'interrupteur d'alimentation se désactive ?

L'interrupteur d'alimentation fait également office de disjoncteur. S'il se met en position OFF en cours d'utilisation, remettez-le sur ON. S'il ne reste pas en position ON, cela indique un défaut interne. Faites vérifier l'appareil par un technicien Peavey agréé. Notez que la protection n'a pas forcément coupé toute l'alimentation.

Quel type de câble utiliser pour les sorties 140V ?

Pour les sorties en mode pont 140V, le voltage dépasse 120 V RMS. Il est impératif d'utiliser du câble de classe 3 (CLASS 3 WIRING) conformément à la législation en vigueur. Pour les sorties 70V, un câble de classe 2 (CLASS 2 WIRING) est suffisant.

Comment nettoyer l'amplificateur ?

Avant tout nettoyage, débranchez l'appareil de la prise secteur. Utilisez un chiffon sec et non pelucheux pour essuyer le panneau avant et les surfaces. N'utilisez pas de produits liquides ou abrasifs. Assurez-vous que les grilles d'aération ne sont pas obstruées par la poussière.

Puis-je faire fonctionner l'amplificateur avec un seul canal ?

Oui, chaque canal fonctionne indépendamment. Vous pouvez utiliser un seul canal, deux, trois ou les quatre. Les canaux inutilisés doivent simplement laisser leurs entrées déconnectées ou les gains au minimum. Il n'y a pas de restriction sur le nombre de canaux actifs.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées telles que les modules MMA, les connecteurs EURO et les cordons d'alimentation sont disponibles auprès des revendeurs Peavey agréés ou directement via le service client Peavey. Consultez le site https://peavey.com pour plus d'informations.

MODE D'EMPLOI ICS 4200 PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique — NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être reparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey agréé.

AVIS: Dans le but de reduire les risques d'incendie ou de decharge électrique, cet appareil ne doit pas être expose à la pluie ou à l'humidite et aucun objet rempli de liquide, tel qu'un vase, ne doit être pose sur celui-ci. Avant d'utiliser de cet appareil, lisez attentivement le guide fonctionnant pour avertissements supplémentaires.

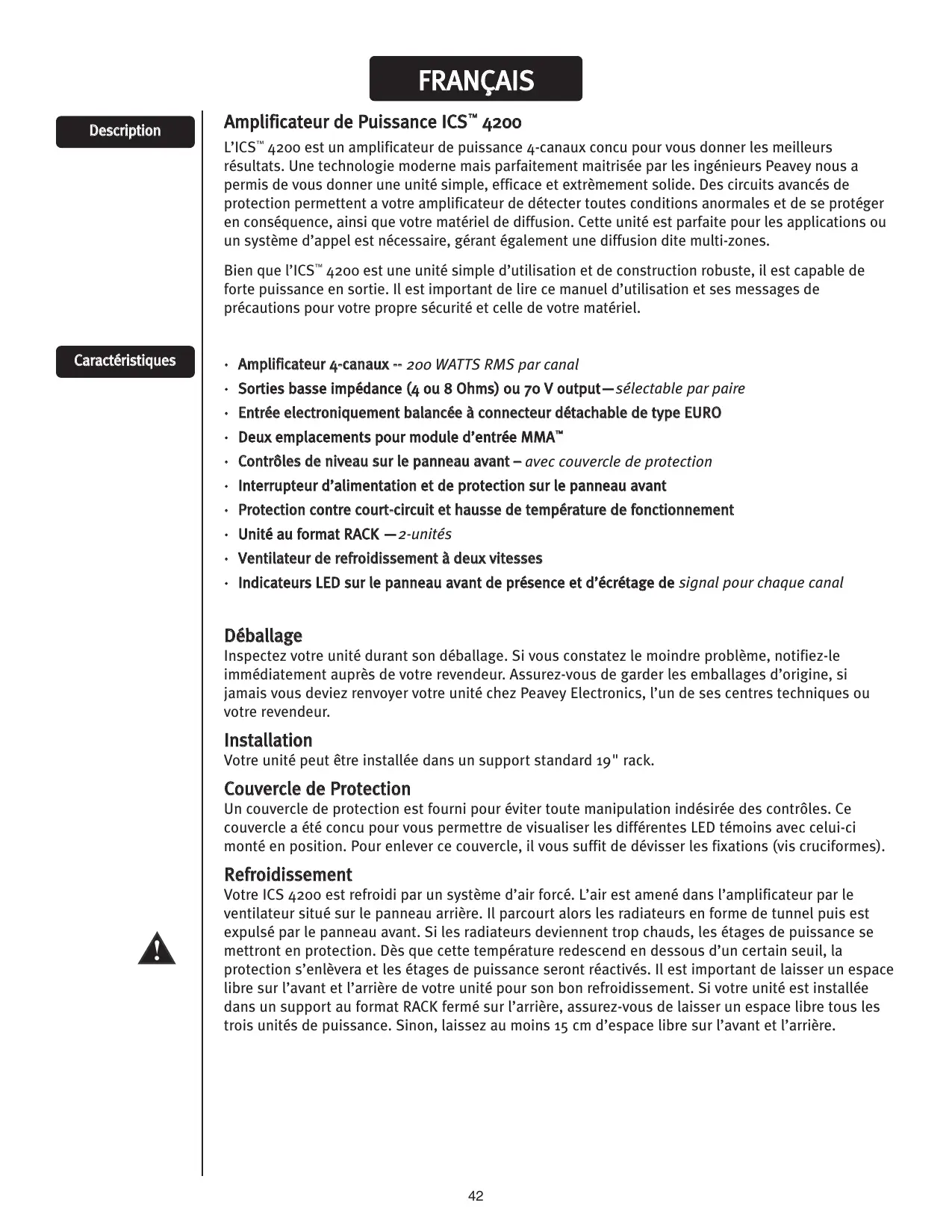

Amplificateur de Puissance ICS™ 4200

L'ICS™ 4200 est un amplificateur de puissance 4-canaux conçu pour vous donner les meilleurs résultats. Une technologie moderne mais parfaitement maitrisée par les ingénieurs Peavey nous a permis de vous donner une unité simple, efficace et extrêmement solide. Des circuits avancés de protection permettent a votre amplificateur de détecter toutes conditions anormales et de se protéger en conséquence, ainsi que votre matériel de diffusion. Cette unité est parfaite pour les applications ou un système d'appel est nécessaire, gérant également une diffusion dite multi-zones.

Bien que l'ICS™ 4200 est une unité simple d'utilisation et de construction robuste, il est capable de forte puissance en sortie. Il est important de lire ce manuel d'utilisation et ses messages de précautions pour votre propre sécurité et celle de votre matériel.

• Amplificateur 4-canaux -- 200 WATTS RMS par canal
• Sorties basse impédance (4 ou 8 Ohms) ou 70 V output—sélectable par paire
• Entrée electroniquement balancée à connecteur détachable de type EURO
• Deux emplacements pour module d'entrée MMA™
• Contrôles de niveau sur le panneau avant – avec couvercle de protection
• Interrupteur d'alimentation et de protection sur le panneau avant
• Protection contre court-circuit et hausse de température de fonctionnement
• Unité au format RACK — 2-unités
• Ventilateur de refroidissement à deux vitesses
• Indicateurs LED sur le panneau avant de présence et d'écrétage de signal pour chaque canal

Déballage

Inspectez votre unité durant son déballage. Si vous constatez le moindre problème, notifiez-le immédiatement auprès de votre revendeur. Assurez-vous de garder les emballages d'origine, si jamais vous deviez renvoyer votre unité chez Peavey Electronics, l'un de ses centres techniques ou votre revendeur.

Installation

Votre unité peut être installée dans un support standard 19" rack.

Couvercle de Protection

Un couvercle de protection est fourni pour éviter toute manipulation indésirée des contrôles. Ce couvercle a été concu pour vous permettre de visualiser les différentes LED témoins avec celui-ci monté en position. Pour enlever ce couvercle, il vous suffit de dévisser les fixations (vis cruciformes).

Refroidissement

Votre ICS 4200 est refroidi par un système d'air forcé. L'air est amené dans l'amplificateur par le ventilateur situé sur le panneau arrière. Il parcourt alors les radiateurs en forme de tunnel puis est expulsé par le panneau avant. Si les radiateurs deviennent trop chauds, les étages de puissance se mettront en protection. Dès que cette température redescend en dessous d'un certain seuil, la protection s'enlèvera et les étages de puissance seront réactivés. Il est important de laisser un espace libre sur l'avant et l'arrière de votre unité pour son bon refroidissement. Si votre unité est installée dans un support au format RACK fermé sur l'arrière, assurez-vous de laisser un espace libre tous les trois unités de puissance. Sinon, laissez au moins 15 cm d'espace libre sur l'avant et l'arrière.

Précautions d'Emploi

Assurez-vous d'alimenter correctement votre unité – réferez-vous aux inscriptions sur le panneau arrière pour les besoins électriques. Tout dommages causés par une alimentation inadaptée ne sont pas couverts par la garantie.

Note: Toujours mettre votre unité hors-tension avant de brancher/débrancher tout connecteur. On pourra aussi comme précaution supplémentaire, positionnez les contrôles de gains et volumes au minimum.

Il est également conseillé de toujours avoir les contrôles de gains et de volumes en position minimum lors de la mise sous/hors tension de votre unité pour éviter toute décharge sur votre système d'enceintes. Que vous les achetiez ou fabriquiez vous même les cables de connexions, veillez à la bonne qualité de ceux-ci. La majorité des problèmes intermittents sont causés par des connexions de faible qualité.

Consultez le tableau correspondant pour déterminer la section de vos cables en fonction de l'impédance du système et de la longueur de cable nécessaire. Il est important de garder à l'esprit que la section des cables peut 'gaspiller' de la puissance d'amplification de deux façons, de part sa résistance propre mais également en faisant augmenter l'impédance du système.

W I R E G A U G E C H A R T
Cable Length(In Feet)	Stranded Wire Gauge(AWG)	Power Loss into8 Ohms (%)	Power Loss into4 Ohms (%)	Power Loss into2 Ohms (%)
5	18	.79	1.58	3.16
	16	.50	1.00	2.00
	14	.31	.62	1.24
	12	.20	.40	.80
	10	.125	.25	.50
10	18	1.58	3.16	6.32
	16	1.00	2.00	4.00
	14	.62	1.25	2.50
	12	.40	.80	1.60
	10	.25	.50	1.00
40	18	8.00	12.60	25.20
	16	4.00	8.00	1.60
	14	2.50	5.00	10.00
	12	1.60	3.20	6.40
	10	1.00	2.00	4.00
	8	.625	1.25	2.50
80	16	8.00	16.00	32.00
	14	5.00	10.00	20.00
	12	3.20	6.40	12.80
	10	2.00	4.00	8.00

2 1 3 6 5 ICS 4200 INDUSTRIAL CONTRACTOR SERIES POWER A B C D SIG CLIP SIG CLIP DIG DIG DIG DIG DIG ON POWER ARCHITECTURAL COUSTICS BY PEAVY® DESIGNED AND MADE IN U.S.A.

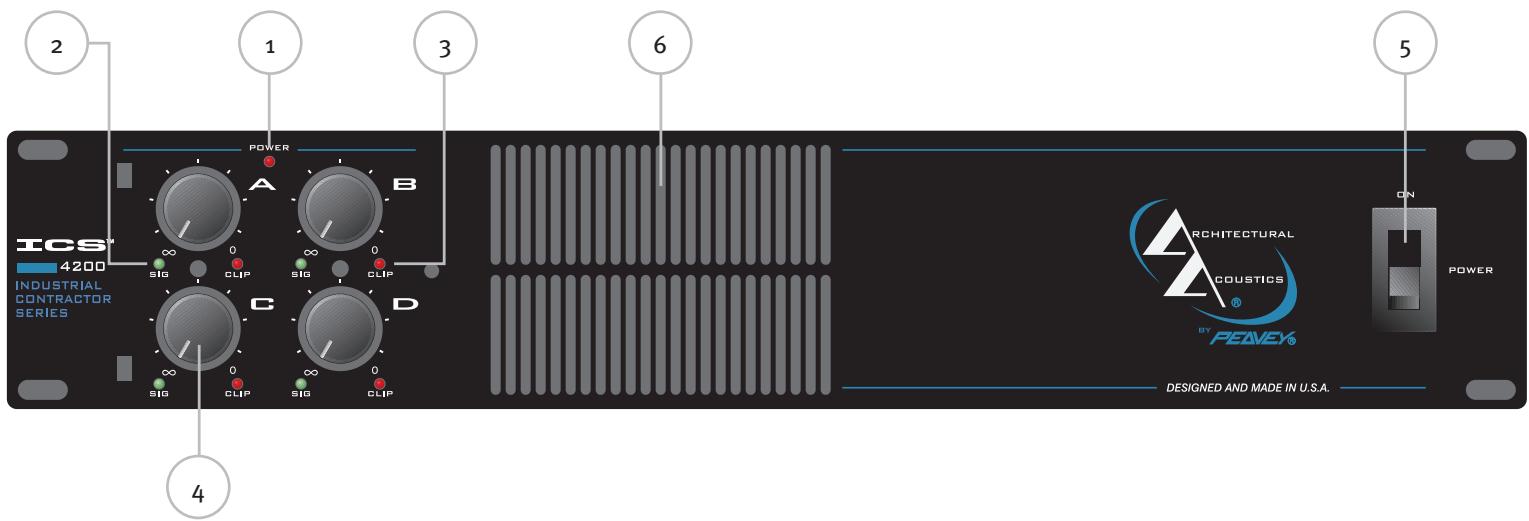

PANNEAU AVANT

(1) LED d'Alimentation

Cette LED verte indique en s'illuminant que votre unité est alimentée et en mode normal. Si la protection thermale est enclenchée, cette LED ne sera pas illuminée.

(2) LED de Présence de Signal

Cette LED jaune vous indique la présence d'un signal à la sortie de l'étage de puissance correspondant. Elles fonctionnent de façon identique sur les différents canaux.

(3) LED d'écrétage (SPS™)

Dès qu'un canal recevra un signal trop élevé (écrètage), la circuiterie SPS diminuera le gain en accordance pour permettre de ne pas endommager le système de diffusion. Cette protection s'activera en présence d'un effet de Larsen incontrôlé, hausse de gain importante, distortion,...

Un signal propre de gain raisonnable ne déclenchera pas cette protection, seul un signal de gain très important et envoyé de façon régulière l'activera, et illuminera cette LED en rouge.

(4) Contrôles des niveaux d'entrées

Ces contrôles vous permettent d'ajuster le signal d'entrée des étages de puissance. La sensibilité augmente en tournant ce potentiomètre dans le sens horaire. Ces potentiomètres sont crantés pour vous permettre une exacte accordance entre les canaux – primordial pour une utilisation en mode pont (Bridge).

(5) AC Power Switch/Circuit Breaker

Votre unité dispose d'une combinaison interrupteur/protection sur le panneau avant. Si l'interrupteur se met en position OFF en utilisation, repositionnez-le sur ON. Si il ne reste pas dans cette position, votre unité devrait être vérifiée par un technicien qualifié.

Attention: La protection n'a pas forcément désactivé la totalité des systèmes. Dans certains cas, une partie de votre unité peut encore être sous tension.

(6) Grilles d'Aération

Ces grilles permettent un bon écoulement de l'air du système de refroidissement. Elles ne doivent jamais être obstruées.

7 120 VAC 60 Hz 120V WATTS CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT TO GAIN OF MOUSTURE. AVIS: RISUE DE CHOC ELECTROQUENE PAS OLVERS OUTPUTS A/B LOW Z 70V OUTPUTS C/D MOUNT IN RACK ONLY - INSTALLER SUR SUPPORT DE MONTAGE SEULEMENT CLASS 2 WIRING PERMITTED FOR 70V OUTPUTS CLASS 3 WIRING REQUIRED FOR 140V OUTPUTS 200 WATTS CHANNEL AT 4Ω OR 70V OUTPUTS 8 9 11 12 13 MODULE 2 MODULE 1 MODULE 2 PEAVY® F C LOW CUT MIN MAX GAIN U.S.A. MPTX2 U.S.A. MPTX2 MODULE 1 PEAVY® F C LOW CUT MIN MAX GAIN MODULE 2 ASSIGN INPUT A B C D INPUT A B C D MODULE 2 ASSIGN

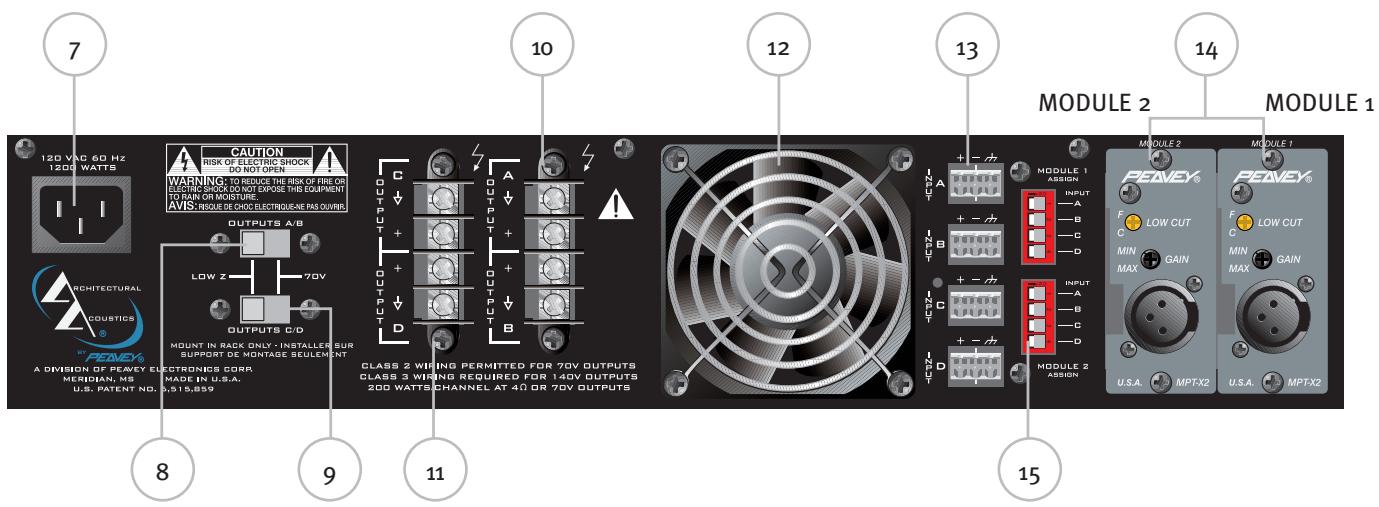

PANNEAU ARRIERE

(7) Connecteur d'Alimentation

Un connecteur d'alimentation IEC est situé sur le panneau arrière de votre unité. Un cable IEC est nécessaire pour la connection à la source d'alimentation (fourni). Toujours connecter ce cordon à votre unité avant la connection à la source d'alimentation électrique.

Cordon d'Alimentation

Ce cordon 3-connecteurs vous permet d'alimenter votre unité. La prise de terre est présente pour votre propre sécurité, n'omettez pas de la connecter convenablement.

(8) Sélecteur de Sortie des Canaux A et B

Ce sécteur vous permet de configurer les canaux A et B pour une utilisation en basse impédance (4 ou 8 Ohms) ou pour un système 70V.

(9) Sélecteur de Sortie des Canaux C et D

Ce sécteur vous permet de configurer les canaux C et D pour une utilisation en basse impédance (4 ou 8 Ohms) ou pour un système 70V.

(10) Sorties des Canaux A et B

Ses sorties (à vis) vous permettent de connecter votre système d'enceintes sur les canaux A et B.

(11) Sorties des Canaux C et D

Ses sorties (à vis) vous permettent de connecter votre système d'enceintes sur les canaux C et D.

(12) Grille de Ventilateur

Un ventilateur double-vitesse alimente votre unité en air frais. Cette grille ne doit jamais être obstruée. La vitesse du ventilateur est déterminée par la température des radiateurs, celui-ci doit fonctionner soit à faible vitesse (faible température), soit à grande vitesse (haute température).

(13) Entrées de Canal

Ces connecteurs détachable du type EURO vous permettent d'envoyer un signal symétrisé vers vos étages d'amplifications respectifs. Chaque entrée possède une sensibilité de 1.4 V et d'un filtre coupe-bas à 60 Hz.

(14) Modules d'entrée MMA™

Cet emplacement vous permet de connecter deux modules d'entrée MMA. Ces modules seront sélectionnés en fonction de vos besoins. Pour plus de détail, référez-vous à la section Module plus loin dans ce manuel.

Attention: Les modules MMA™ de doivent pas être insérés/enlevés avec votre unité sous tension

(15) Connections des modules aux étages de puissance

Ces sélecteurs vous permettent d'envoyer le signal en sortie du module vers l'(les) étage(s) d'amplification concerné(s). En position enfoncée, le signal est envoyé à l'étage correspondant.

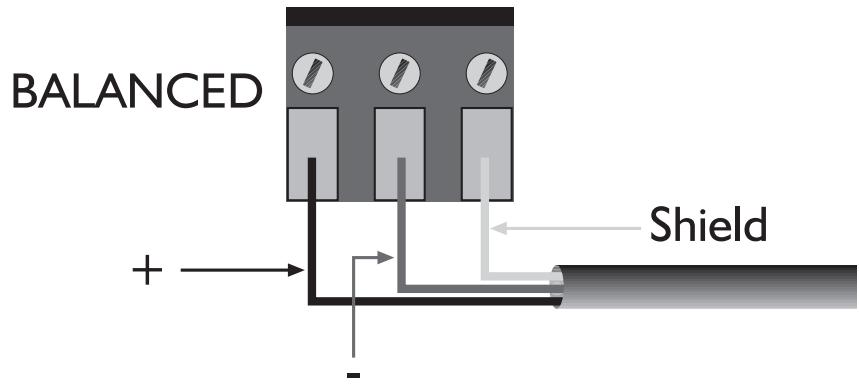

Connecteurs d'Entrée

Les connecteurs du type EURO sont connectés de la façon suivante: Pin 1 est positive, Pin 2 est négative et Pin 3 est la masse. D'une façon générale, un signal symétrique possèdera 2 conducteurs plus la masse (voir diagramme ci-dessous). Pour une connection à un signal assymétrique, la Pin 1 sera connectée à la borne positive, et les Pin 2 et 3 seront connectées ensemble à la masse (voir diagramme ci-dessous).

Contrôle des niveaux

La sortie de chaque module peut être assignée à tout canal ou toute combinaison de canaux. Pour assigner la sortie du module au canal 1, il vous suffit de positionner l'interrupteur correspondant sur ON.

Quand vous effectuez ces sélections, assurez-vous que les niveaux de gains et de volumes de votre unité soient en position minimum, ou que votre unité soit hors-tension, afin d'éviter toute décharge dans vos systèmes de diffusion.

Attention: Les modules MMA™ ne devraient pas être insérés/enlevés lorsque votre unité est sous tension.

Attenuation in dB

Le niveau du signal de chaques entrées peut être atténué grâce aux contrôles crantés du panneau avant. Le tableau ci-dessous vous donne les valeurs d'atténuation correspondantes.

Note: Les valeurs d'attenuation sont données à ±10%.

DETENT	ATTENUATION
0 (fully CCW)	-85.0
1	-58.0
2	-35.0
3	-26.0
4	-20.0
5	-16.0
6	-13.0
7	-11.5
8	-9.5
9	-8.5
10	-7.0
11	-5.8
12	-4.7
13	-3.9
14	-3.0
15	-2.2
16	-1.4
17	-0.65
18	-0.25
19	-0.03
20 (fully CW)	0.00

CONFIGURATIONS DE MODE

Les entrés sont configurables selon 3 modes, et les sorties selon 2 modes.

Modes d'Entrées

Les entrés de canaux peuvent être connectés de trois façons différentes dépendant du résultat souhaité.

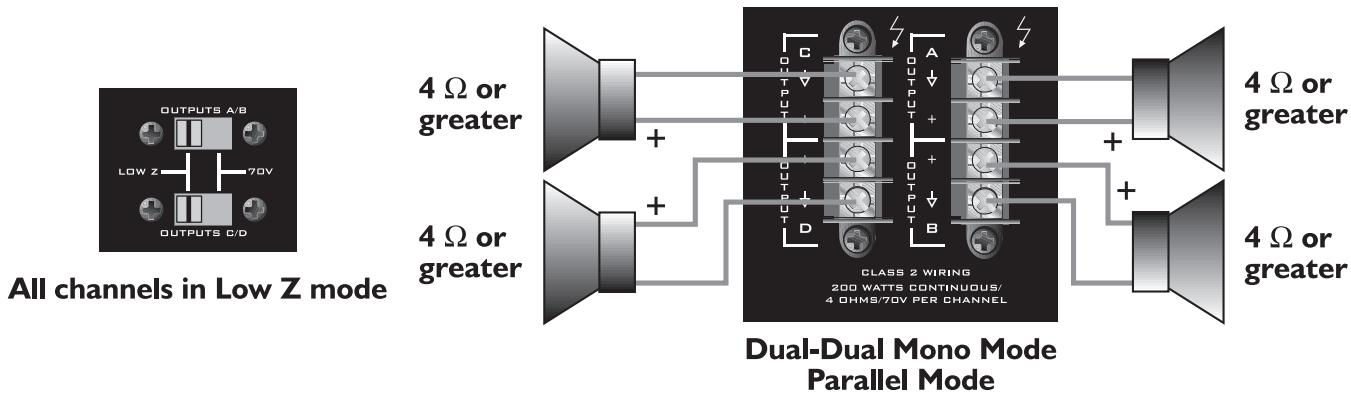

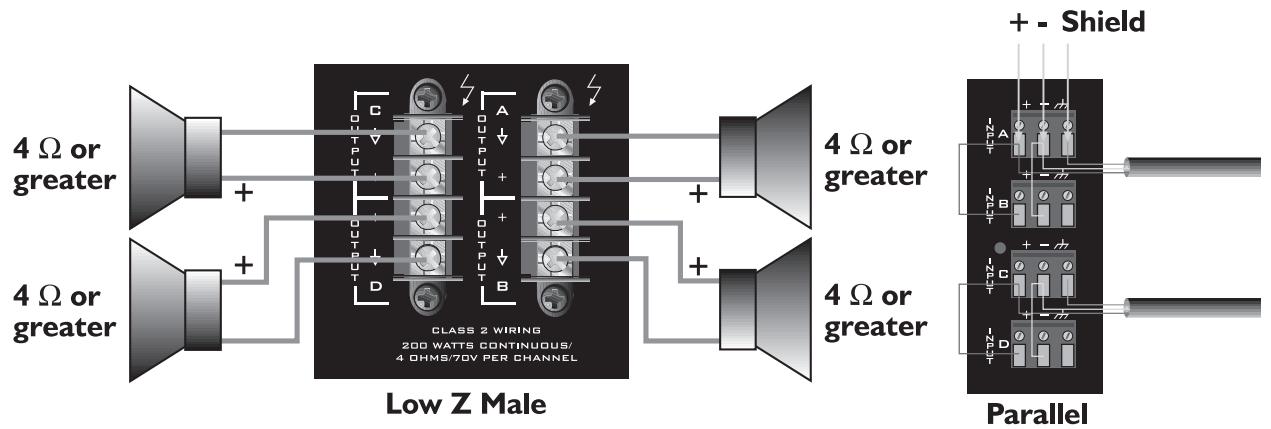

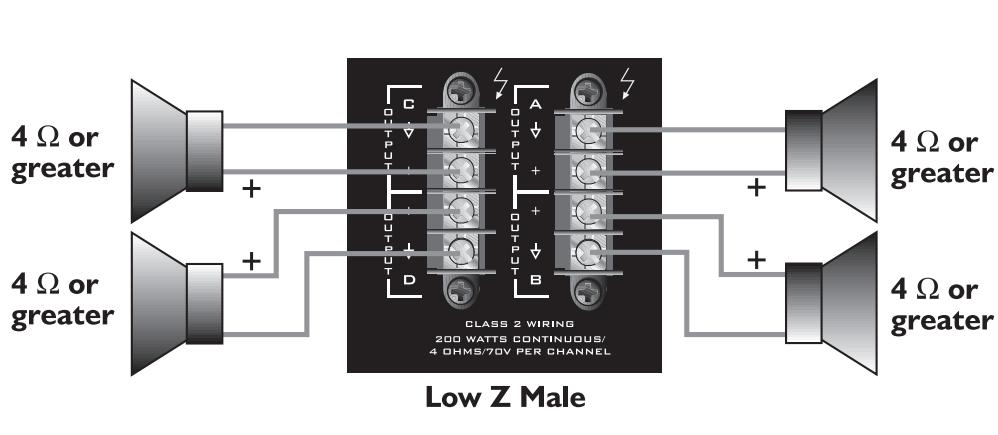

Dual-Dual Mono Mode

Pour ce mode, connectez les entrées comme ci-dessous. Dans ce cas, les quatre canaux sont indépendants et les contrôles de niveaux affectent uniquement le canal correspondant. De ce fait, un signal sur l'entrée A sera amplifié sur la sortie A, un signal sur l'entrée B sera amplifié sur la sortie B, et ainsi de suite. Les systèmes d'enceintes seront connectés à la sortie correspondante, avec leurs bornes positives sur les bornes positives des sorties, et leurs bornes négatives sur les bornes négatives des sorties.

La figure ci-dessous vous montre les connections nécessaires pour ce mode. Il vous permet d'envoyer le même signal aux différents canaux sans la nécessité de cables en Y. Par exemple, connectez le signal à l'entrée du canal A, puis connectez les bornes positive et négative de cette entrée aux bornes respectives du canal B. Les deux canaux A et B partagent le même signal d'entrée mais fonctionne indépendamment. Les connections de systèmes de diffusion s'effectuent comme dans le mode précédent (Dual-Dual Mono).

Toutes les combinaisons de canaux sont possibles dans ce mode. Néanmoins, prétez attention aux modes de sorties sélectionnés.

4 Ω or greater + 4 Ω or greater + 4 Ω or greater CLASS 2 WIRING 200 WATTS CONTINUOUS/ 4 DHMS/70V PER CHANNEL Low Z Male + - A B C D + - + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + - Shield 4 Ω or greater 4 Ω or greater Parallel

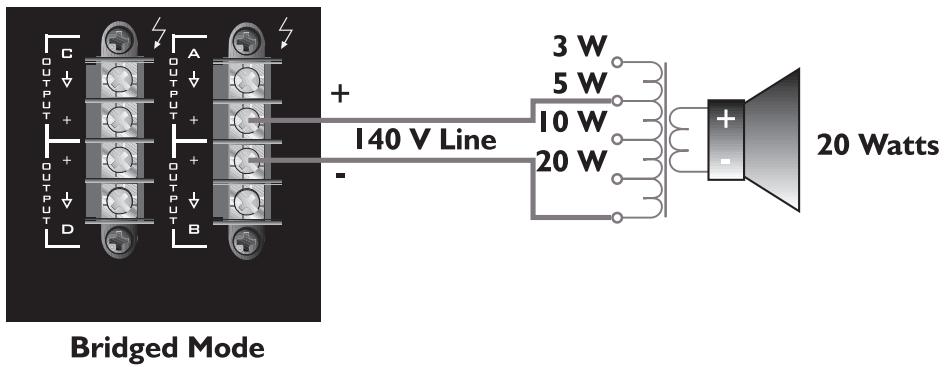

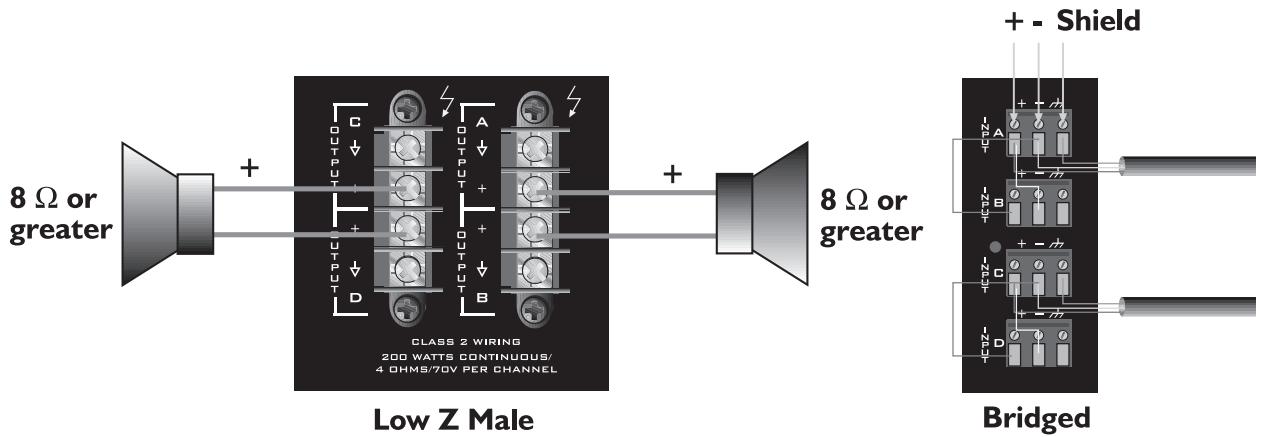

Mode Pont (Bridge)

Une paire d'étage de puissance peuvent être reliée pour se comporter comme un étage unique, donnant une puissance de sortie égale à la somme des puissances individuelles des étages à une impédance égale à la somme des impédance de travail des étages. Par exemple, mettre en mode Pont deux étages de puissance de 200 Watts sous 4 Ohms vous donnera un étage unique de 400 Watts sous 8 Ohms. En mode Pont, les polarités des entrées doivent être inversées entre les deux étages: le signal envoyé au premier étage est dupliqué puis envoyé au second étage en inversant les bornes positive et négative.

Concrètement, pour mettre les étages A et B en mode Pont, connectez votre signal à l'entrée du canal A. Connectez la borne positive du canal A à la borne négative du canal B puis de même, connectez la borne négative du canal A à la borne positive du canal B. (voir ci-dessous). Les contrôles de gains des deux canaux (A et B dans cet exemple) doivent être en position identique pour un bon équilibre de travail.

Note: De part la conception des modules MMA, ceux-ci ne peuvent être configurés pour passer les étages de puissance en mode Pont.

La connexion du système d'enceinte se fait par les bornes positives des canaux en mode Pont. Les bornes négatives ne doivent jamais être utilisées si l'étage d'amplification est en mode Pont. Dans le cas de l'utilisation d'un panneau de connection additionnel, toutes les connexions doivent être isolées les unes des autres et du panneau. En mode de sortie basse impédance (4 or 8 Ohms), le mode Pont vous donnera une puissance de sortie de 400 Watts à une impédance minimum de 8 Ohms. En mode de sortie 70V (installation de type 'ligne'), le mode Pont vous donnera un étage d'amplification d'une sortie de 140V à une impédance minimum de 50 Ohms. Si vous utilisez un système d'une impédance inférieure à celle recommandée, vous activerez certainement le système de protection de votre unité.

Note: Quelque soit le mode utilisé, ne JAMAIS connecter les sorties d'étage d'amplifications ensemble.

Attention: Votre unité est capable de voltages de sortie supérieurs à 120 V RMS. Il est important dans ce cas d'utiliser du cable CLASS 3 en accordance avec la législation en vigueur pour la connexion du système d'enceintes.

Attention: Les sorties de votre unité sont dangereuses lorsque celle-ci est sous tension. Pour éviter tout risaue de décharge électriaue, prenez les précautions suivantes:

1. Ne touchez aucun cable dénudé attaché à ces sorties.
2. Utilisez des cables d'enceintes gainés et des connecteurs à corps isolé.
3. Ne connectez/déconnectez aucun cable d'enceintes si votre unité est sous tension.
4. Vérifiez toutes les connexions et assurez-vous l'absence de cables dénudés avant de mettre vore unité sous tension.
5. Assurez-vous que les gainages de cables d'enceintes soient de bonne qualité et en bonne condition avant de mettre vore unité sous tension.
6. Les connexions à ces sorties doivent être effectuées par une personne qualifiée ou nécessite l'utilisation de cables pré-assemblés.

Chaque canal de votre ICS™ 4200 peut amplifier un système d'enceintes de basse-impédance (≥4 Ohms) ou un système à voltage constant de 70 Volt. Les positions des sélecteurs de type de sorties conditionnent les types de chaque canal. Un sélecteur conditionne les canaux A et B, et l'autre conditionne les canaux C et D. Ces paires de canaux ne sont pas dissociables. Consultez le tableau correspondant pour déterminer la section de vos cables en fonction de l'impédance du système et de la longueur de cable nécessaire.

Basse Impédance

Ce mode vous permet d'alimenter deux systèmes d'enceintes (d'impédance supérieure à 4 Ohms) par canal. Si vous nécessitez plus de puissance, vous pouvez passer le canal en mode Pont et y connecter un seul système d'enceintes d'une impédance supérieure à 8 Ohms).

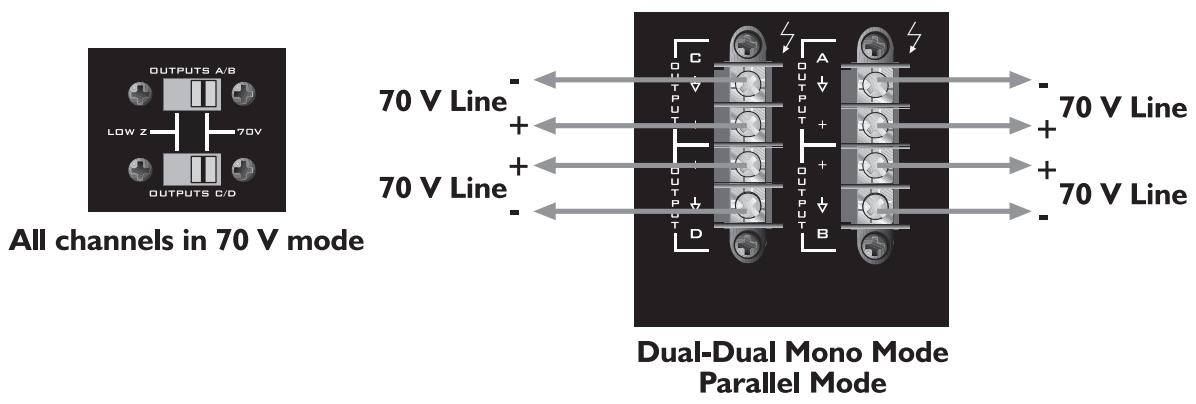

Ce mode vous permet d'alimenter deux systèmes d'enceintes à voltage constant (70V) par canal. Vous pouvez également disposer d'une sortie de 140V par canal en mode Pont.

L'utilisation de transformateurs d'enceintes prévus pour le standard 70V est possible avec un système 140V. Il vous suffit de positionner le sélecteur de puissance au quart de sa valeur sous 70V. Par exemple, une enceinte munie d'un transformateur 70V en position 20 Watts, pourra recevoir un signal d'un système 140V s'il est mis en position 5 Watts. Si la position 5 Watts n'est pas disponible, sélectionnez la puissance juste inférieure.

Attention: Votre unité est capable de voltages de sortie supérieurs à 120 V RMS. Il est important dans ce cas d'utiliser du cable CLASS 3 en accordance avec la législation en vigueur pour la connexion du système d'enceintes.
