EUROSYS 10PM - Système de sonorisation PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Marque	Peavey
Modèle	EuroSys 10PM
Type de produit	Enceinte amplifiée (système de sonorisation actif)
Dimensions (approx.)	50 x 30 x 30 cm
Poids (approx.)	10 kg
Alimentation	230 V AC, 50/60 Hz
Puissance nominale	45 W continus sous 8 Ω / 65 W continus sous 4 Ω
Sensibilité d'entrée	0,4 V pour 45 W sous 8 Ω
Fusible	0,8 A, retardé
Entrées	2 prises Jack en parallèle (niveau ligne)
Sortie extension	Fiche pour enceintes passives 8 Ω min. (ex: EuroSys 12M)
Égaliseur	4 bandes : 100 Hz, 1 kHz, 5 kHz, 10 kHz (±12 dB)
Contrôle du volume	Potentiomètre rotatif
Diode de mise sous tension	Oui (témoin lumineux)
Interrupteur d'alimentation	Oui (marche/arrêt)
Connecteur d'alimentation	IEC (avec porte-fusible)
Matériau du coffret	Bois (type non spécifié)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Débrancher avant entretien. Utiliser uniquement le fusible de rechange spécifié.
Informations générales	Conçue pour une utilisation en sonorisation live ou fixe. Peut être utilisée en retours de scène.

FOIRE AUX QUESTIONS - EUROSYS 10PM PEAVEY

Quelle est la puissance de l'enceinte EuroSys 10PM ?

La puissance nominale est de 45 Watts continus sous 8 Ω et 65 Watts continus sous 4 Ω.

Comment brancher l'EuroSys 10PM à une table de mixage ?

Utilisez les entrées Jack en parallèle (niveau ligne). Connectez la sortie 'monitor' de la table à l'une des entrées.

Puis-je connecter une enceinte passive supplémentaire ?

Oui, via la fiche d'extension. L'impédance minimum de l'enceinte additionnelle doit être de 8 Ω (ex: EuroSys 12M).

Comment régler l'égaliseur ?

L'égaliseur comporte 4 bandes (100 Hz, 1 kHz, 5 kHz, 10 kHz) avec une correction de ±12 dB. Utilisez les faders pour réduire le larsen ou ajuster le son.

Quel type de fusible est nécessaire ?

Un fusible retardé de 0,8 A. En cas de changement, utilisez un modèle identique.

L'enceinte peut-elle être utilisée en retours de scène ?

Oui, c'est une enceinte amplifiée polyvalente adaptée aux retours (monitors) ou à la diffusion principale.

Comment savoir si l'enceinte est sous tension ?

Une diode LED s'allume lorsque l'interrupteur d'alimentation est en position marche.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sur 230 V AC, 50/60 Hz.

Que faire en cas de problème technique ?

Consultez d'abord la notice, puis contactez votre revendeur Peavey pour obtenir de l'aide.

Comment nettoyer l'enceinte ?

Utilisez un chiffon sec et doux. Évitez les produits chimiques ou abrasifs. Débranchez toujours avant le nettoyage.

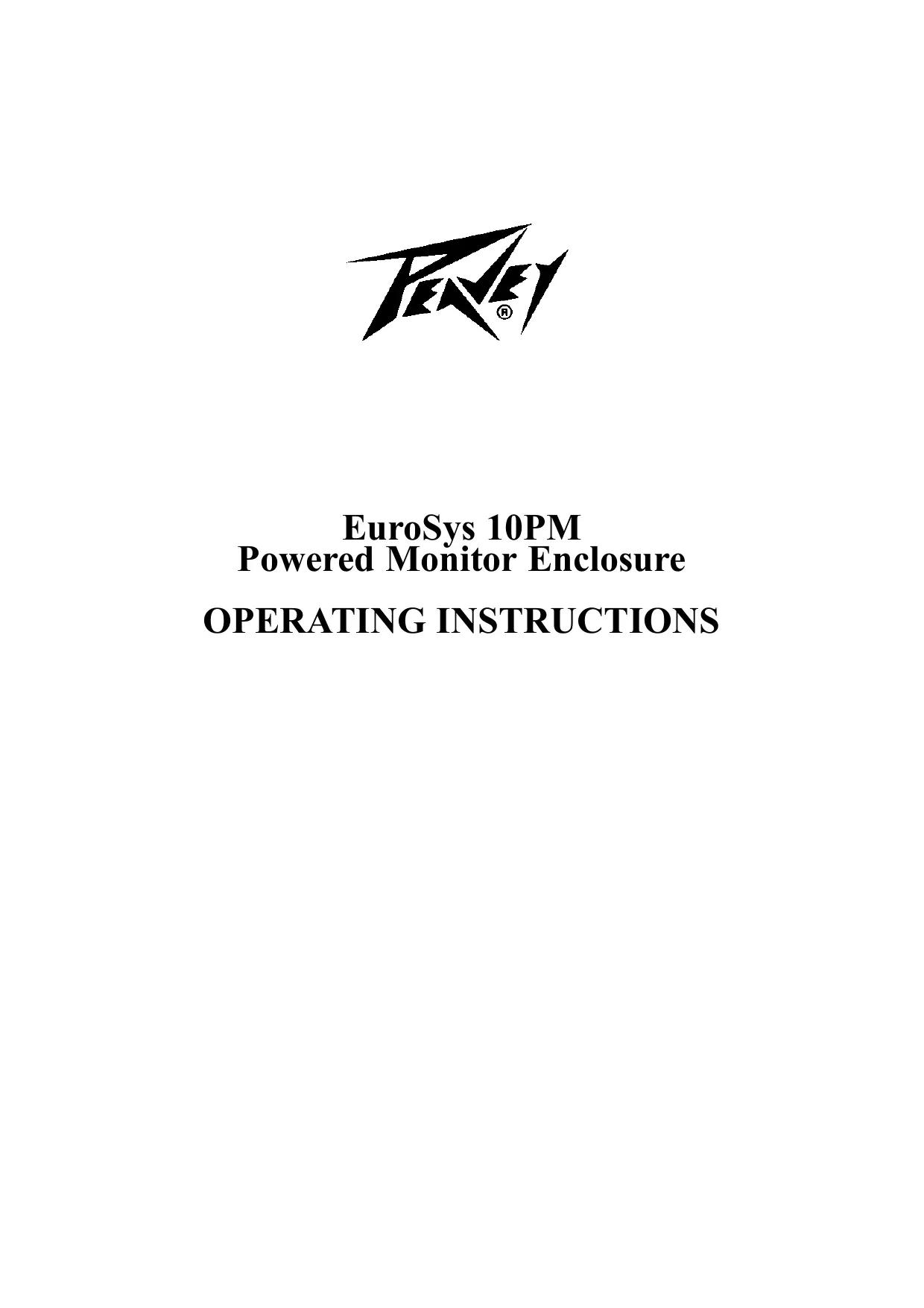

MODE D'EMPLOI EUROSYS 10PM PEAVEY

MANUEL d'utilisation

Nous vous remercions d'avoir choisi l'enceinte de retard amplifiée Eurosys 110PM. Nous sommes très fiers de la conception et de la réalisation de ces enceintes d'un excellent rendement et d'une grande fiabilité. Notre enceinte EuroSys 10PM a été soumise à des essais rigoureux avant d'être conditionnée et expédée à votre revendeur. Elle doit être alimentée en 230V AC.

1. Entrees de l'amplificateur

Connectez la sortie au niveau ligne 'monitor' de votre table de mixage à ces entrées. Deux prises en parallèle sont proposées pour permettre le chaînage d'enceintes EuroSys 10PM.

2. Volume

Ceci contrôle le volume de l'enceinte.

3. Equaliseur graphique 4 BANDES

4 faders autorisant une correction de + ou - 12 dB à 100Hz, 1KHz, 5KHz, 10KHz. Employez ces contrôles pour corriger tout problème de feedback.

4. DIODE de mise sous tension

Cette diode s'allume lorsque l'amplificateur est alimenté.

5. FICHE pour extension

Elle permet la connexion de l'EuroSys 10PM à d'autres enceintes non amplifiées d'une impédance minimum de 8 Ohm tel l'EuroSys 12M. L'amplificateur de puissance développe sa pleine puissance (65 Watt) sous 4 Ohm.

6. Interrupeur d'alimentation

Mettez l'EuroSys 10PM en et hors fonction.

7. Prise d'alimentation et fusible

Cette prise, accompagnée d'un porte-fusible, permet la connexion du cordon d'alimentation IEC fourni.

Puissance nominale

45 Watts continus sous 8 Ohm

65 Watts continus sous 4 Ohm

Sensibilite d'entree

0,4V pour 45 Watt sous 8 Ohm

Puissance necessaire

185 Watts pour une puissance de sortie de 65 Watts

Alimentation

230V AC 50/60Hz uniqueness

Fusible

0,8 Ampère, fusible retardé.

En cas de difficultés, consultez votre revendeur PEAVEY

Etant donné notre politique de développement continu, les caractéristiques et spécifications sont sujettes à des modifications sans préavis.
