CS 800X4 - Amplificateur de puissance PEAVEY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CS 800X4 PEAVEY au format PDF.
| Intitulé | Description |
|---|---|
| Type de produit | Amplificateur de puissance |
| Caractéristiques techniques principales | 4 canaux, technologie de classe D |
| Alimentation électrique | 230V AC |
| Dimensions approximatives | 48.3 x 43.2 x 8.9 cm |
| Poids | 10.4 kg |
| Puissance de sortie | 800W par canal à 4 ohms |
| Impédance minimale | 2 ohms |
| Fonctions principales | Protection contre les surcharges, limiteur de puissance, refroidissement actif |
| Entretien et nettoyage | Nettoyer régulièrement les grilles et les ventilateurs, vérifier les connexions |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange via le service après-vente Peavey |
| Sécurité | Conforme aux normes de sécurité électrique, protection contre les courts-circuits |
| Compatibilités | Compatible avec divers systèmes de sonorisation et haut-parleurs |
| Informations générales | Idéal pour les concerts, événements en direct et installations fixes |
FOIRE AUX QUESTIONS - CS 800X4 PEAVEY
Questions des utilisateurs sur CS 800X4 PEAVEY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur de puissance au format PDF gratuitement ! Retrouvez votre notice CS 800X4 - PEAVEY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CS 800X4 de la marque PEAVEY.
MODE D'EMPLOI CS 800X4 PEAVEY
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.
ATTENTION: Risques de choc électrique - NE PAS OUVRIR!
ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agréé.
AVIS: Dans le but de réduire les risques d'incendie ou de décharge électrique, cet appareil ne doit pas être exposé à la pluie ou à l'humidité et aucun objet rempli de liquide, tel qu'un vase, ne doit être posé sur celui-ci. Avant d'utiliser cet appareil, lisez attentivement le guide fonctionnant pour avertissements supplémentaires.
ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux précautions d'usage incluant:
C E
- Lire ces instructions.
- Gardez ce manuel pour de futures références.
- Prétez attention aux messages de précautions de ce manuel.
- Suivez ces instructions.
- N'utilisez pas cette unité proche de plans d'eau.
- N'utilisez qu'un tissu sec pour le nettoyage de votre unité.
- N'obstruez pas les systèmes de refroidissement de votre unité et installez votre unité en fonction des instructions de ce manuel.
- Ne positionnez pas votre unité à proximité de toute source de chaleur.
- Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
- Protégez les connecteurs de votre unité et positionnez les câblages pour éviter toutes déconnexions accidentelles.
- Note pour les Royaumes-Unis : Si les couleurs de connecteurs du câble d'alimentation ne correspondent pas au guide de la prise secteur, procédez comme suit :
a) Le connecteur vert et jaune doit être connecté au terminal note E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. b) Le connecteur Bleu doit être connecté au terminal note N, correspondant à la couleur noire du guide. c) Le connecteur marron doit être connecté au terminal note L, correspondant à la couleur rouge du guide.
- N'utilisez que des fixations approuvées par le fabricant.
- Lors de l'utilisation sur pied ou pôle de support, assurez-vous, dans le cas de déplacement de l'ensemble enceinte/support, de prévenir tout basculement intempestif de celui-ci.
- Il est conseillé de déconnecter du secteur votre unité en cas d'orage ou de durée prolongée sans utilisation.
- Seul un technicien agréé par le fabricant est en mesure de réparer/contrôler votre unité. Celle-ci doit être contrôlée si elle a subi des dommages de manipulation, d'utilisation ou de stockage (humidité,...).
- Ne déconnectez jamais la prise de terre de votre unité.
- Si votre unité est destinée à être montée en rack, des supports arrière doivent être utilisés.
- Une exposition à des hauts niveaux sonores peut conduire à des dommages irréversibles de l'écoute. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expérimentera une perte de l'écoute après une exposition à une forte puissance sonore pendant une durée prolongée. L'organisme de la santé américaine (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée:
| Durée par Jour (heures) | Niveau sonore moyen (dBA) |
| 8 | 90 |
| 6 | 92 |
| 4 | 95 |
| 3 | 97 |
| 2 | 100 |
| 1 ½ | 102 |
| 1 | 105 |
| ½ | 110 |
| ¼ ou inférieur | 115 |
D'après les études menées par le OSHA, toute exposition au-delà des limites décrites ci-dessus entraînera des pertes d'écoute chez la plupart des sujets. Le port de systèmes de protection (casque, oreillettes de filtrage,...) doit être observé lors de l'opération de cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au-delà des limites décrites ci-dessus.
Amplificateurs de puissance
Félicitations d'avoir choisi un amplificateur de puissance Peavey de la série CS. Ces unités sont conçues pour vous permettre une utilisation intensive sans problèmes de fiabilité ou d'utilisation. Le tout dans une unité compacte, ils proposent une circuiterie de pointe et des systèmes de protection qui ont fait la renommée de Peavey. L'un d'entre eux, le DDT™ (Distortion Detection), est un circuit qui permet d'optimiser les performances de l'amplificateur sous grande charge en analysant le signal et le maintenant dans la zone de travail de votre amplificateur. Le système de ventilation breveté des amplificateurs CS, une combinaison de ventilateur à vitesse variable et de radiateurs 'à tunnels' vous permettent de garder une efficacité maximum même après plusieurs heures d'utilisation.
Bien que ces unités soient d'une très grande facilité d'utilisation et sont protégées par un châssis d'acier robuste, il vous faut quand même respecter des règles simples pour en tirer le meilleur parti. Certains d'entre eux peuvent générer de grandes puissances et donc travailler sur des signaux à haut voltage.
POUR VOTRE PROPRE SECURITE ET CELLE DE VOTRE MATERIEL, LIZEZ ATTENTIVEMENT CE MANUEL.
Déballage
Inspectez votre unité lors du déballage. Au moindre problème, notifyez-le à votre revendeur immédiatement. Assurez-vous de garder les emballages de la rivière unité, ils seront nécessaires si jamais vous devez envoyer toute unité à un centre technique ou distributeur.
Installation
Votre unité est conçue pour de nombreuses applications, aussi bien en installation (système à demeure, home studio,...) qu'en système mobile. Elle est au format rack 19" standard et est équipée d'oreilles de fixation supplémentaires sur l'arrière.
Refroidissement
Les amplificateurs CS800x4 utilisent un système de refroidissement à air forcé pour maintenir une parfaite température de fonctionnement. L'air est aspiré par les ventilateurs du panneau arrière, passe le long des radiateurs en forme de tunnels (pour le meilleur échange thermique possible) et est expulsé par le panneau avant. Si le radiateur atteint des températures élevées, une protection déconnectera la charge du côté concerné. Il est primordial d'avoir un excellent système de refroidissement. Si vous utilisez vos unités en Rack, ne jamais les faire fonctionner avec le couvercle avant fermé. De même, si l'arrêt du rack est fermé, prévoyez au moins un espace libre tous les 3 amplificateurs de puissance.
Précautions d'utilisation
Assurez-vous que l'alimentation électrique est correcte pour votre unité (une étiquette précise les voltages et consommation de votre unité, située sur sa face arrière). Aucune garantie ne couvre les dommages créés à une unité par une mauvaise connection d'alimentation. Reportez-vous au paragraphe 'Alimentation Electrique' pour plus d'informations sur ce sujet.
Note: Toujours éteindre et déconnecter de l'alimentation électrique votre unité avant de connecter/déconnecter les composants audio. Pour encore plus de sécurité, tournez les contrôles de gain de votre amplificateur au minimum.
Bien que votre unité dispose du circuit de montée en volume contrôlée RampUpTM, positionnez les gains au minimum à la mise en route est always une précaution intelligente. Que you les achetiez ou les assembliez vous-même, utilisez always des câbles et des connecteurs de bonne qualité, et portez un soin tout particulier aux soudures si nécessaires. La plupart des problèmes intermittents en diffusion sonore proviennent des câbles!
Consultez la charte de dimensions des câbles pour vous assurer de ne pas gaspiller une grande quantité de la puissance. Assurez-vous également que le mode de fonctionnement de votre amplificateur est approprié à votre situation. Reportez-vous aux sections plus loin dans ce manuel (modes Stéréo, Parallèles et Pont).
Connecter les entrées de votre unité (inputs)
Les connexions d'entrées sont des combo XLR/1/4" Jack (acceptent les 2 standards sur la même connexion). Les entrées sont activement symétrisées. Vérifiez que vos autres unités partagent la même norme de connexion (annotées sur l'étiquette de votre unité). La sensibilité d'entrée de votre CST^TM lui permettra de s'accomoder de la plupart des signaux.
Connecter les entrées de votre unité (outputs)
Votre unité possède un connecteur Speakon par canal. Pour faciliter les connexions en mode pont (Bridge), les connecteurs des canaux 1 et 3 incluent également les sorties des canaux 2 et 4.
Alimentation électrique
La consommation électrique de votre amplificateur est donnée pour 1/8 de la puissance (signal musical normal) et 1/3 de la puissance (signal fort). La limite de consommation de votre unité est vérifiée par le disjoncteur. Consultez la table de specifications pour la consommation électrique de votre unité. Assurez-vous que le voltage de votre source correspond à ce qu'attend votre unité. Aucune garantie ne couvre les dommages créés à une unité par une mauvaise connection d'alimentation. Sauf commande spéciale, les unités respecteront la charte ci-dessous:
Amérique du Nord
120 VAC/60 Hz
Europe, Asie, Australie -
230/240 VAC/50 Hz
Amérique du Sud
120 VAC/6o Hz ou 24o VAC/5o Hz
Note: Toujours éteindre et déconnecter de l'alimentation électrique votre unité avant de connecter/déconnecter les composants audio. Pour encore plus de sécurité, tournez les contrôles de gain de votre amplificateur au minimum.
Attention
L'INTERRUPTEUR D'ALIMENTATION NE COUPE PAS CELLE-CI AUX DEUX BORNES ET DE L'ENERGIE ELECTRIQUE PEUT ETRE PRESENTE DANS CERTAINS COMPOSANTS APRES LA MISE HORS-TENSION.
La Chartre De Dimensions Des Cables
| Stranded Cable Lgth. (ft.) | Wire Gauge (AWG) | Power Loss (8 ohm load) | Power Loss (4 ohm load) | Power Loss (2 ohm load) |
| 5 | 18 | 0.81% | 1.61% | 3.2% |
| 16 | 0.51 | 1.02 | 2.0 | |
| 14 | 0.32 | 0.64 | 1.28 | |
| 12 | 0.20 | 0.40 | 0.80 | |
| 10 | 0.128 | 0.25 | 0.51 | |
| 10 | 18 | 1.61% | 3.2% | 6.2% |
| 16 | 1.02 | 2.0 | 4.0 | |
| 14 | 0.64 | 1.28 | 2.5 | |
| 12 | 0.40 | 0.80 | 1.60 | |
| 10 | 0.25 | 0.51 | 1.01 | |
| 40 | 18 | 6.2% | 11.9% | 22% |
| 16 | 4.0 | 7.7 | 14.6 | |
| 14 | 2.5 | 5.0 | 9.6 | |
| 12 | 1.60 | 3.2 | 6.2 | |
| 10 | 1.01 | 2.0 | 4.0 | |
| 8 | 0.60 | 1.20 | 2.4 | |
| 80 | 18 | 11.9% | 22% | 37% |
| 16 | 7.7 | 14.6 | 26 | |
| 14 | 5.0 | 9.6 | 17.8 | |
| 12 | 3.2 | 6.2 | 11.8 | |
| 10 | 2.0 | 4.0 | 7.7 | |
| 8 | 1.20 | 2.4 | 4.7 | |
| Stranded Cable Lgth. (m) | Wire Gauge (mm²) | Power Loss (8 ohm load) | Power Loss (4 ohm load) | Power Loss (2 ohm load) |
| 2 | 0.3 | 2.9% | 5.6% | 10.8% |
| 0.5 | 1.74 | 3.4 | 6.7 | |
| 0.75 | 1.16 | 2.3 | 4.5 | |
| 1.5 | 0.58 | 1.16 | 2.3 | |
| 2.5 | 0.35 | 0.70 | 1.39 | |
| 4 | 0.22 | 0.44 | 0.87 | |
| 5 | 0.5 | 4.3% | 8.2% | 15.5% |
| 0.75 | 2.9 | 5.6 | 10.8 | |
| 1.5 | 1.45 | 2.9 | 5.6 | |
| 2.5 | 0.87 | 1.74 | 3.4 | |
| 4 | 0.55 | 1.09 | 2.2 | |
| 6 | 0.37 | 0.73 | 1.45 | |
| 10 | 0.5 | 8.24% | 15.5% | 28% |
| 0.75 | 5.6 | 10.8 | 19.9 | |
| 1.5 | 2.9 | 5.6 | 10.8 | |
| 2.5 | 1.74 | 2.9 | 6.7 | |
| 4 | 1.09 | 1.74 | 4.3 | |
| 6 | 0.73 | 1.09 | 2.9 | |
| 30 | 0.75 | 15.5% | 25% | 45% |
| 1.5 | 8.2 | 15.5 | 28 | |
| 2.5 | 5.1 | 9.8 | 18.2 | |
| 4 | 3.2 | 6.3 | 12.0 | |
| 6 | 2.2 | 4.3 | 8.2 | |
| 10 | 1.31 | 2.6 | 5.1 |

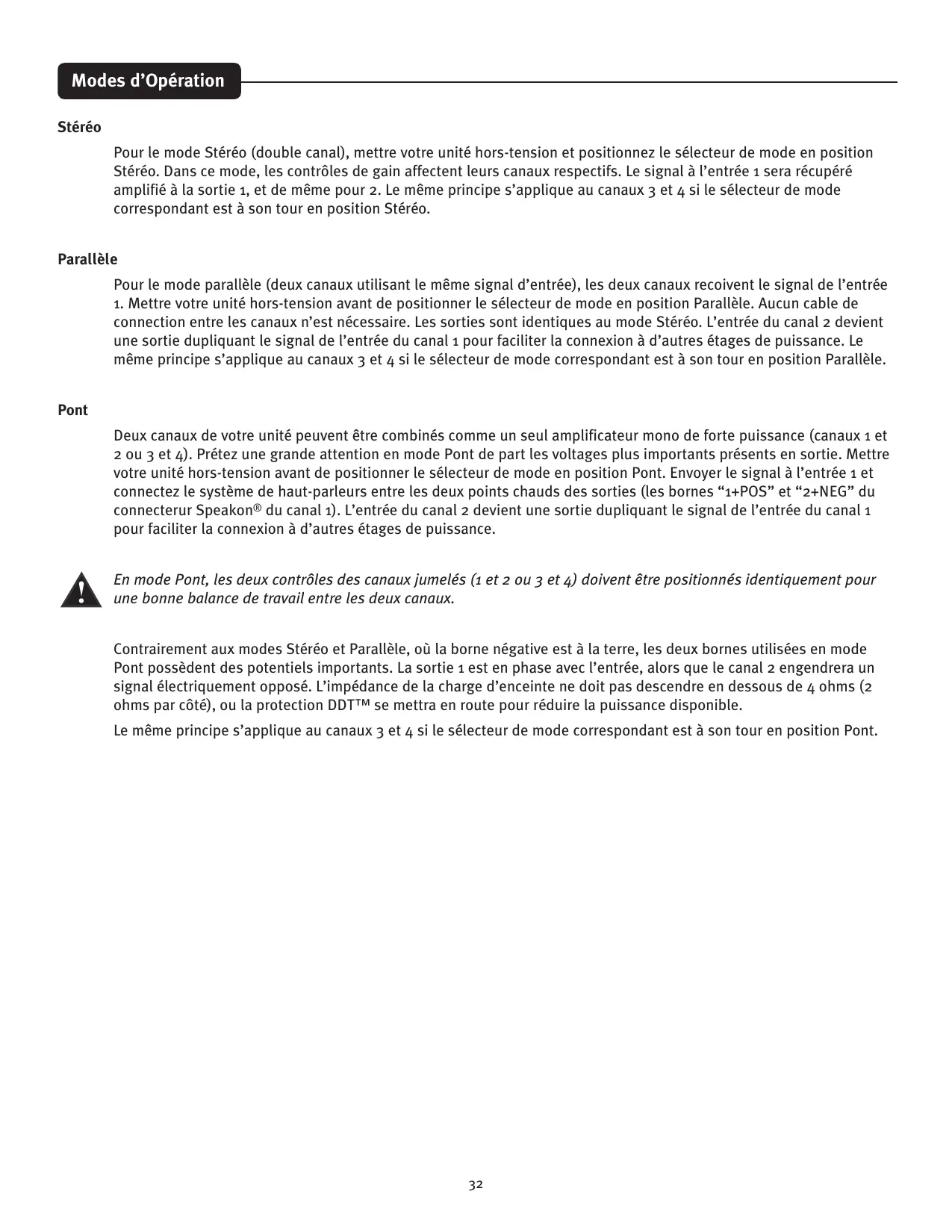

Pour le mode Stéréo (double canal), mettez votre unité hors-tension et positionnez le sélecteur de mode en position Stéréo. Dans ce mode, les contrôles de gain affectent leurs canaux respectifs. Le signal à l'entrée 1 sera récupéré amplifié à la sortie 1, et de même pour 2. Le même principe s'applique aux canaux 3 et 4 si le sélecteur de mode correspondant est à son tour en position Stéréo.
Parallèle
Pour le mode parallèle (deux canaux utilisant le même signal d'entrée), les deux canaux reçoivent le signal de l'entrée 1. Mettre votre unité hors-tension avant de positionner le sélecteur de mode en position Parallèle. Aucun câble de connection entre les canaux n'est nécessaire. Les sorties sont identiques au mode Stéréo. L'entrée du canal 2 devient une sortie dupliquant le signal de l'entrée du canal 1 pour faciliter la connexion à d'autres étages de puissance. Le même principe s'applique aux canaux 3 et 4 si le sélecteur de mode correspondant est à son tour en position Parallèle.
Pont
Deux canaux de votre unité peuvent être combinés comme un seul amplificateur mono de forte puissance (canaux 1 et 2 ou 3 et 4). Prêtez une grande attention en mode Pont de part les voltages plus importants présents en sortie. Mettre votre unité hors-tension avant de positionner le sélecteur de mode en position Pont. Envoyez le signal à l'entrée 1 et connectez le système de haut-parleurs entre les deux points chauds des sorties (les bornes “1+POS” et “2+NEG” du connecteur Speakon® du canal 1). L'entrée du canal 2 devient une sortie dupliquant le signal de l'entrée du canal 1 pour faciliter la connexion à d'autres étages de puissance.
En mode Pont, les deux contrôles des canaux jumeaux (1 et 2 ou 3 et 4) doivent être positionnés identiquement pour une bonne balance de travail entre les deux canaux.
Contrairement aux modes Stéréo et Parallèle, où la borne négative est à la terre, les deux bornes utilisées en mode Pont possèdent des potentiels importants. La sortie 1 est en phase avec l'entrée, alors que le canal 2 engendrera un signal électriquement opposé. L'impédance de la charge d'enceinte ne doit pas descendre en dessous de 4 ohms (2 ohms par côte), ou la protection DDT™ se mettra en route pour réduire la puissance disponible.
Le même principe s'applique aux canaux 3 et 4 si le sélecteur de mode correspondant est à son tour en position Pont.

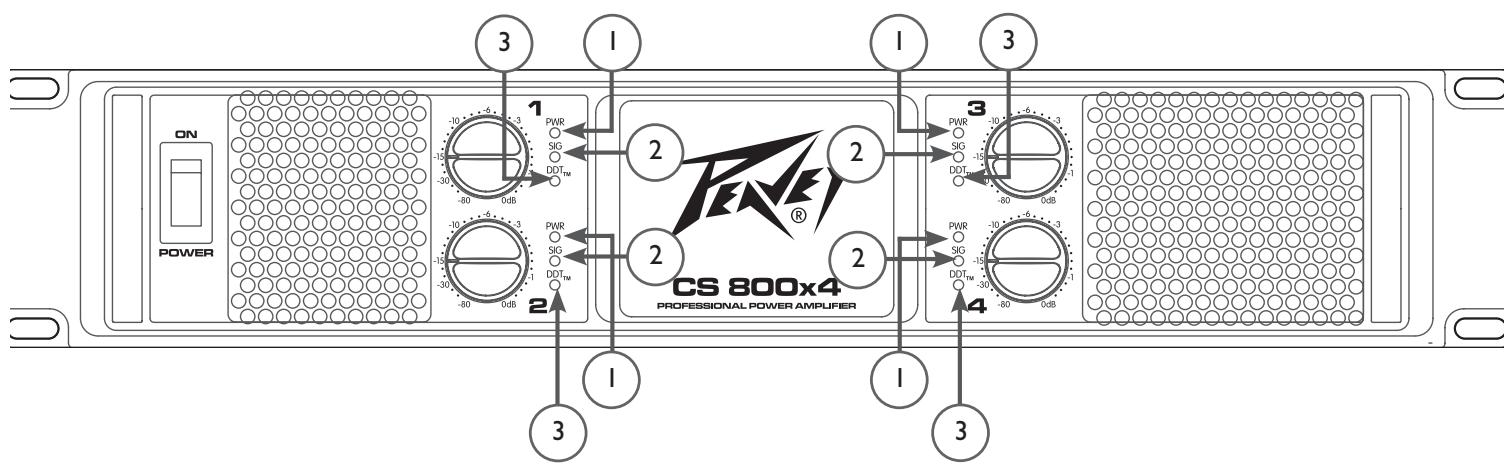

Sélecteurs & contrôleurs

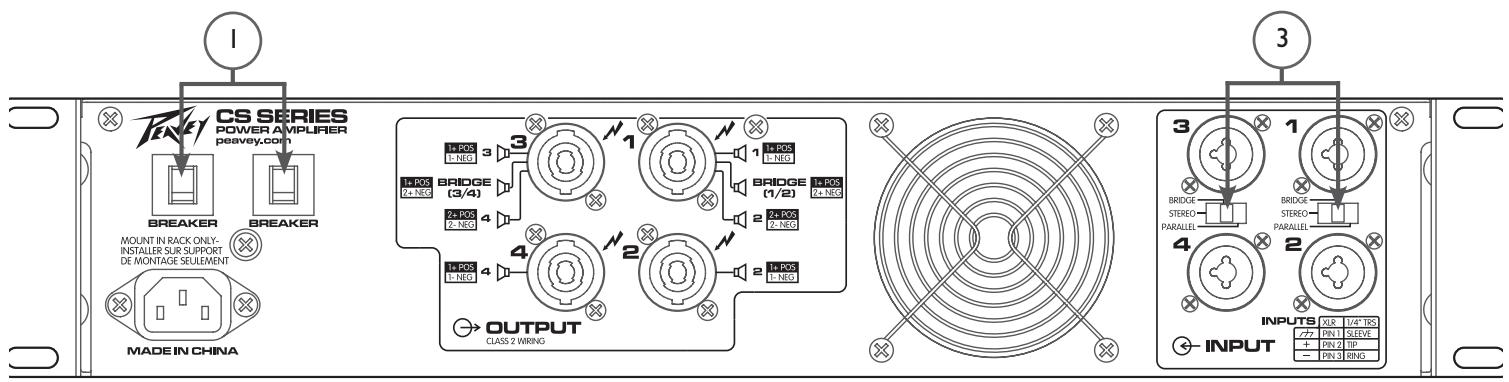

Il y a deux disjoncteurs dans chaque unité. Ils permettent de limiter l'alimentation électrique et éviter toute surchauffe ou possible panne due à une mauvaise connexion. La valeur de ce disjoncteur a été décision pour permettre à votre unité de fonctionner normalement tout en protégeant votre unité. Son déclenchement ne devrait pas parvenir en utilisation normale, et indique qu'un courant trop important est drainé par votre unité.
Ces contrôles vous permettent d'ajuster le niveau d'entrée de chaque canal. Ils déterminent la 'puissance' du canal correspondant pour un signal d'entrée donné. Le gain augmente quand vous tournez horsairément ce contrôle.
Positionnez ces contrôles en position minimum (sens contre horaire) pour les mises sous et hors tension dans le but de protéger vos hauts-parleurs.

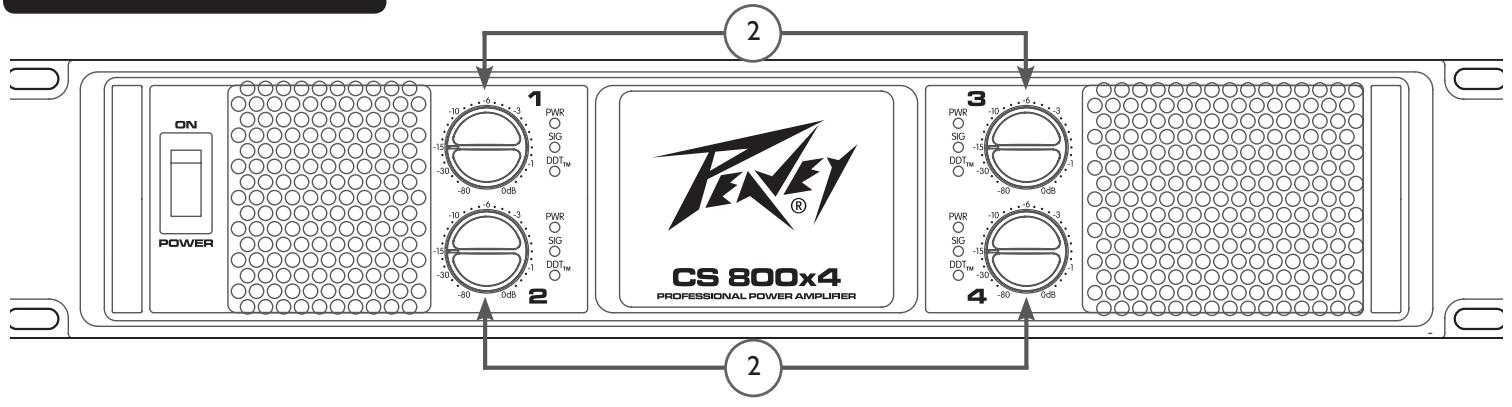

En mode Pont (Bridge), les contrôleurs des canaux jumelés (1 et 2 ou 3 et 4) doivent être situés sur la même position pour obtenir une balance de travail entre les deux canaux. Reportez-vous à la section Mode Pont pour plus de détails.
Les unités de la série CS® sont munies de trois Leds d'indication par canal : PWR (power), SIG (signal), et DDT™ (Distortion Detection Technique). Ces Leds vous informent de l'état de fonctionnement du canal et vous préviennent d'éventuels problèmes.
PWR LED (1)
Cette LED vous indique que le canal est en état de fonctionnement.
Cette LED située en bas de l'afficheur s'illumine si vous unité produit un signal de plus de 1 Volts RMS ou reçoit 25mV en entrée avec l'atténuateur du panneau avant à 0dB. C'est utile pour vous confirmer la présence d'un signal à l'entrée de votre amplificateur.
DDT LED (3)
Ces indicateurs s'illuminent lorsque la compression DDT travaille sur le signal. Cette illumination doit rester intermittente pour éviter une déformation audible du signal. Si elle s'illumine constamment, vous devez diminuer le gain du signal amplifié. Reportez-vous à la Systèmes de Protection pour plus de détail.
Systèmes de protection
Les unités de la série CS® incorporent de nombreux systèmes de protection pour tout problème à eux-mêmes ou aux enceintes. Peavey a essayé de prendre l'appareil fiable, quelque soient les manipulations effectuées. Circuits de sortie ouvert, courant continu, mauvaise charge d'enceintes, surchauffe,... sont toutes des conditions pour lesquelles votre unité est équipée en protection. Si un canal est soumis à une distortion, le système DDT^TM réduira correspondamment le gain de ce canal, gardant le système fonctionnel, mais limitant la puissance disponible pour protéger les haut-parleurs. Quand un problème fait qu'un canal se met en protection, la Led PwR s'éteindra. Courant continu en sortie, fréquences sub-graves excessives ou températures de fonctionnement anormale font que le relais de sortie du canal correspondant coupera le signal en sortie, jusqu'à résolution de la cause du problème.
Dès qu'un canal est poussé trop fort, la DDT réduira le gain du signal pour le maintenir en deçà du seuil de coupure (clipping), protégeant vos enceintes de trop hauts voltages. La DDT s'activera pour les situations suivantes : effet de Larsen important, mauvais réglages (gain trop haut) ou un problème en amont de l'amplification de puissance. Un signal normal ne devrait pas engager la DDT. Seul un dépassement excessif de la limite des capacités de l'unité la déclenchera.
Test de charge LFC
Les unités CS sont équipées d'un nouveau circuit de protection qui permet aux amplificateurs de fonctionner quelque soit l'impédance de la charge d'enceinte, en limitant le gain correspondamment. Ce système est beaucoup plus performant que les systèmes purement limitatifs. Il est transparent sur le signal et donc inaudible.
Protection thermique
Les ventilateurs internes de votre unité sont prévus pour garder les radiateurs dans les limites de fonctionnement de l'amplificateur. Si l'un deux atteint 85°C, ce qui résulte certainement d'une obstruction du conduit de ventilation, le canal correspondant se déconnectera de la charge de sortie jusqu'à atteindre une température acceptable. Durant cette période, la Led PWR du canal s'éteindra, la Led DDT s'illuminera et les ventilateurs tourneront à leur vitesse maximale.
Court-circuit
Si une sortie est mise en court-circuit (problème d'enceinte !), le LFC et la protection thermique s'engageront. Le LFC détectera tout d'abord le problème et le traitera comme une impédance très faible (réduction drastique du gain). Si le problème persiste, la protection thermique déconnectera les sorties du canal correspondant.
Courant continu
Si un courant continu est détecté sur un canal, le relais de sortie disconnectera les sorties correspondantes pour éviter d'endommager les enceintes. La Led DC s'illumine pour indiquer cette situation.
Protection de mise sous/hors tension
À l'allumage, votre unité se mettra en mode de protection, avec les sorties déconnectées pour environ 4 secondes (temps de stabilisation des composants). Le gain du signal est graduellement augmenté jusqu'à la valeur du contrôle du canal correspondant. En cas de mise hors tension, les sorties se déconnectent immédiatement pour éviter tout bruit parasite dans les enceintes.
Système rampup™ (contrôle de montée en puissance)
Dès que votre unité est mise sous tension ou après qu'une protection se désengage, le circuit RampUp™ est activé. Le gain du signal est graduellement augmenté jusqu'à la valeur du contrôle du canal correspondant. Ce système présente le principal avantage d'éviter les soudaines montées en puissance:
- si un signal est déjà présent à la mise sous tension
- en évitant toute décharge résiduelle, et prolongeant ainsi la durée de vie de votre système d'enceintes
Protection des haut-parleurs
Tous les haut-parleurs ont des limites de fonctionnement, thermiques et physiques qu'il faut respecter. Trop de puissance, signal non-étudié pour le dit haut-parleur (non respect des fréquences admissibles), ondes limitées (clip) causant un effet d’échage et courant continu ne peuvent leur causer des dommages irrémédiables. Les unités CS® protègent automatiquement les enceintes d’un courant continu ou d’une sub-fréquence trop prononcée. Les enceintes médium et aigues, particulièrement les moteurs de compression sont très sensibles aux surpuissances occasionnelles, ou aux fréquences trop graves, qui peuvent les endommager très facilement. Prêtez une attention toute particulière aux connections quand vous travaillez sur ces matériels. Assurez-vous que la capacité de puissance (puissance peak) de votre amplificateur ne dépasse pas la puissance admissible de vos composants.
Un système de fusible peut être utilisé pour limiter la puissance délivrée à une enceinte. Ils ne représentent pas la solution idéale car ils sont à remplacer après chaque dépassement, et contrôlent plus l'intensité que le voltage d'un signal. De nombreux fusibles ont de plus des valeurs de résistance non négligeables et risquent donc de détériorer le signal de part l'énergie perdue (qui ne sera certainement pas uniforme sur les fréquences). Si vous optez pour un système de protection d'enceintes à fusibles, consultez le fabricant des enceintes pour connaître les importantes valeurs de fusible (temps de réponse,...) à utiliser.
N'envoyez pas de signal de fréquences plus graves que ce que l'enceinte réceptrice peut recevoir. Vous pourriez endommager ce haut-parleur même à moyenne puissance. Consultez les caractéristiques de vos enceintes pour déterminer la bande du signal à leur envoyer.
Maintenance et responsabilité d'utilisateur
Le CS® 800x4 ne demande pas de maintenance particulière et ne devrait jamais nécessiter de réglages internes tout au long de sa durée de vie. Il est de votre responsabilité de lire attentivement les messages de précaution et d'utiliser correctement votre unité. Votre amplificateur est de forte puissance et travaille avec des tensions qui peuvent être fatales à l'homme. De plus, de nombreuses enceintes peuvent être gravement endommagées par une surpuissance. Lisez attentivement la section 'Protection des Haut-parleurs' et renseignez-vous sur les capacités et fréquences admissibles de vos enceintes.
Réparation/informations de garantie
Dans le cas improbable où votre unité serait déficiente, celui-ci doit être retourné à un centre technique agréé, le distributeur ou directement à nos locaux. Pour plus d'informations, contactez directement notre service après-vente :
Téléphone: 601-483-5365 (USA)
Fax: 601-486-1278 (USA)
Pour une aide technique, vous pouvez faxer votre demande au service réparation : 601-486-1361 (USA)
De par la complexité de votre unité et les risques encourus d’électrocution, il est important que toute réparation soit effectuée par un technicien agréé. Au moindre problème, notify-le à votre revendeur immédiatement. Assurez-vous de garder les emballages de votre unité, ils sont nécessaires si jamais vous devez l’envoyer à un centre technique ou distributeur. Il est de votre responsabilité de veiller au conditionnement de votre unité lors d’un éventuel retour. Si vous ne possédez plus les emballages d’origine, contactez votre revendeur/distributeur/installateur pour vous en fournir en remplacement.
Pour plus d'informations, visitez http://www.peavey.com.
CS 800X4
| Puissance mesurée 4 ohms (Pont) | 825 watts @ 1 kHz <0.025% THD |
| Puissance mesurée 4 x 2 ohms | 400 watts par canal @ 1 kHz <0.025% THD en utilisation des 4 canaux |
| Puissance mesurée 4 x 4 ohms | 300 watts par canal @ 1 kHz <0.02% THD en utilisation des 4 canaux |
| Puissance mesurée 4 x 8 ohms | 180 watts par canal @ 1 kHz <0.02% THD en utilisation des 4 canaux |
| Puissance mesurée 1 x 2 ohms | 500 watts @ 1 kHz at <0.02% THD |
| Puissance mesurée 1 x 4 ohms | 350 watts @ 1 kHz at <0.015% THD |
| Puissance mesurée 1 x 8 ohms | 200 watts @ 1 kHz at <0.006% THD |
| Impédance minimum | 2 ohms |
| Variation de voltage Maximum RMS | 45 volts |
| Réponse en fréquences | 10 Hz - 20 kHz; +0, -1 dB à 1 watt |
| Plage de puissance | 10 Hz - 50 kHz; +0, -3 dB à la puissance sous 2 ohms |
| T.H.D. 4 x 2 ohms | <0.20% @ 325 W par canal de 20 Hz à 20 kHz |
| T.H.D. 4 x 4 ohms | <0.10% @ 250 W par canal de 20 Hz à 20 kHz |
| T.H.D. 4 x 8 ohms | <0.10% @ 160 par canal de 20 Hz à 20 kHz |
| SMPTE IMD | <0.1% 60 Hz et 7 kHz, 250 W @ 4 ohms |
| Temps de réponse | 7 V/us |
| Facteur d'amortissement (8 ohms) | >400:1 @ 20 Hz - 400 Hz |
| Entrée CMRR | > -93 dB @ 1 kHz |
| Gain de voltage | x 40 (32 dB) |
| Sensibilité d'entrée | 0.720 V @ 2 ohms, 0.865 V @ 4 ohms, 0.940 V @ 8 ohms |
| Impédance d'entrée | 15k ohms, symétrisée |
| Bruit | > -108 dB, “A” (référence pondérée à la puissance 4 ohms) |
Influence inter-canal
-60 dB, "A" (référence pondérée à la puissance 4 ohms)
Consommation électrique au repos
60 watts
Refroidissement
Ventilateur 80 mm DC, coupé jusqu'à une température de radiateur de C, puis à vitesse variable
Contrôles
4 atténuateurs, 2 sélecteurs de mode
Indicateur leds
4 DDT™, 4 Alimentation/Statut, 4 Présence de Signal
Connecteurs
16 ga. Acier avec façade avant et grille aluminium
Dimensions
88.9 mm x 482.6 mm x 376.3 mm + 31.8 mm pour le support Rack arrêté et connecteurs
(3.5'' × 19'' × 14.81'' + 1.25'') + 1.5'' de profondeur de poignée
