CS 2000H - Amplificateur de puissance PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance professionnel
Marque	Peavey
Modèle	CS 2000H
Format rack	19 pouces, 2U (hauteur 88,9 mm)
Profondeur	406 mm (16 pouces)
Poids approximatif	15,9 kg (35 lb)
Alimentation	120 VAC / 60 Hz (Amérique du Nord) ou 230/240 VAC / 50 Hz (Europe, Asie, Australie)
Puissance de sortie (stéréo, 8 Ω)	2 x 450 W RMS
Puissance de sortie (stéréo, 4 Ω)	2 x 700 W RMS
Puissance de sortie (pont, 8 Ω)	1400 W RMS
Réponse en fréquence	20 Hz - 20 kHz ±0,5 dB
Impédance d'entrée	10 kΩ symétrique
Entrées	Combo XLR / Jack 6,35 mm (symétriques)
Sorties enceintes	Bornes banane, crochet ou câble nu ; connecteurs Speakon
Modes de fonctionnement	Stéréo, parallèle, pont (bridge)
Filtres actifs	2 filtres indépendants par canal (passe-haut, passe-bas, pleine bande), fréquence de coupure 40-300 Hz
Filtres coupe-bas	Indépendants par canal, fréquence 20-100 Hz
Protections	DDT (compression anti-écrêtage), RampUp (montée en puissance progressive), thermique, court-circuit, courant continu
Refroidissement	Ventilateur à vitesse variable + radiateurs tunnel (avant-arrière)
Indicateurs avant	ACTIVE, DDT, SIGNAL (10 LEDs), TEMP, DC
Entretien	Aucune maintenance interne requise ; nettoyage extérieur avec un chiffon sec
Sécurité	Ne pas ouvrir (pas de pièces réparables par l'utilisateur) ; débrancher avant toute manipulation ; éviter l'humidité

FOIRE AUX QUESTIONS - CS 2000H PEAVEY

Comment connecter les enceintes en mode stéréo ?

Réglez le sélecteur AMP MODE sur STEREO. Connectez le signal gauche à l'entrée A, le signal droit à l'entrée B. Branchez les enceintes sur les bornes de sortie correspondantes (A pour gauche, B pour droite).

Puis-je utiliser l'amplificateur en mode pont ?

Oui, placez le sélecteur AMP MODE sur BRIDGE. Envoyez le signal sur l'entrée A uniquement. Connectez l'enceinte entre les bornes rouges (positives) des deux canaux : la borne A devient positive, la borne B devient négative. Réglez les gains des deux canaux à l'identique.

Que signifie la LED DDT allumée en continu ?

La LED DDT indique que le circuit de compression anti-écrêtage est actif. Si elle reste allumée en permanence, le signal est trop fort : réduisez le gain de l'amplificateur ou le niveau source pour éviter une distorsion audible.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil. Utilisez un chiffon sec et doux pour essuyer le panneau avant et le châssis. N'utilisez jamais de produits liquides ou abrasifs. Assurez-vous que les grilles de ventilation sont dégagées.

Quel type de câble d'enceinte utiliser ?

Utilisez du câble de section suffisante pour éviter les pertes de puissance. Pour une distance de 10 mètres, une section de 2,5 mm² (AWG 14) est recommandée. Reportez-vous au tableau de gauges dans le manuel pour optimiser la perte.

Que faire si le disjoncteur se déclenche ?

Mettez l'amplificateur hors tension (interrupteur OFF). Laissez refroidir quelques minutes, puis réenclenchez le disjoncteur en appuyant sur le bouton. Si le problème persiste, contactez un centre technique agréé Peavey.

Comment utiliser le filtre actif intégré ?

Réglez le sélecteur AMP FUNCTION sur HIGH PASS (passe-haut) ou LOW PASS (passe-bas) selon votre besoin. Ajustez la fréquence de coupure (40-300 Hz) avec le potentiomètre correspondant. Pour une configuration bi-amplifiée, connectez la sortie HIGH PASS/FULL RANGE du canal A à l'entrée du canal B.

L'amplificateur chauffe beaucoup, est-ce normal ?

Un échauffement modéré est normal grâce au système de refroidissement à air forcé. Si la LED TEMP s'allume, le canal a atteint 85°C : les sorties sont coupées jusqu'à refroidissement. Vérifiez que les entrées d'air ne sont pas obstruées et que le rack est bien ventilé.

Puis-je brancher une charge de 2 ohms en stéréo ?

Oui, le CS 2000H est conçu pour fonctionner avec des charges de 2 ohms par canal en mode stéréo. Cependant, la puissance délivrée sera limitée et le système DDT peut s'activer pour protéger l'amplificateur.

Comment réinitialiser l'amplificateur après une protection ?

Si une protection s'est déclenchée (LEDs TEMP ou DC allumées), l'amplificateur se réactive automatiquement dès que la cause disparaît. Pour une protection thermique, attendez le refroidissement. Si le défaut persiste, vérifiez les connexions et les enceintes.

MODE D'EMPLOI CS 2000H PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey agréé.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'expose pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lissez attentivement les avertissements supplémentaires de ce manuel.

Amplificateurs de puissance CS 2000H

Félicitations d'avoir choisi un amplificateur de puissance Peavey CS 2000H. Ces unités sont conçues pour vous permettre une utilisation intensive sans problèmes de fiabilité ou d'utilisation. Le tout dans une unité compacte, ils proposent une circuiterie de pointe et des systèmes de protection qui ont fait la renommée de Peavey. L'un d'entre eux, le DDT™ (Distortion Detection), est un circuit qui permet d'optimiser les performances de l'amplificateur sous grande charge en analysant le signal et le maintenant dans la zone de travail de votre amplificateur. Le système de ventilation breveté des amplificateurs CS, une combinaison de ventilateur à vitesse variable et de radiateurs 'à tunnels' vous permettent de garder une efficacité maximum même après plusieurs heures d'utilisation.

Bien que ces unités soient d'une très grande facilité d'utilisation et sont protégées par un châssis d'acier robuste, il vous faut quand même respecter des règles simples pour en tirer le meilleur parti. Certains d'entre eux peuvent générer de grandes puissances et donc travailler sur des signaux à haut voltage.

POUR VOTRE PROPRE SECURITE ET CELLE DE VOTRE MATERIAL, LIZEZ ATTENTIVEMENT CE MANUEL.

• Unité au standard Rack 19" (2-U)
• Système de refroidissement 'tunnel-cooled' et ventilateur à vitesse variable.
• Chassis très résistant
• Contrôle de la montée en puissance au démarrage RampUp™ 3 modes de fonctionnement : Stéréo, Parallèle ou Pont (bridge)
• Interrupteur et disjoncteur sur le panneau avant
• Interrupteur de fonctionnement Plein Registre/Part du Registre (Basses ou Hautes fréquences)
• Deux filtrés actifs indépendants et contrôlables
• Deux filtrés coupe-bas indépendants
• 5 LEDS d'indication sur le panneau avant : ACTIVE, DDT™, SIGNAL, TEMP et DC

Déballage

Inspectez votre unité lors du déballage. Au moindre problème, notifiez-le à votre revendeur immédiatement. Assurez-vous de garder les emballages de votre unité, ils vous seront nécessaires si jamais vous devez retourner votre unité à un centre technique ou distributeur. Si vous devez nous retourner votre unité et que vous ne possédez plus le carton d'emballage, contactez-nous pour vous en fournir un.

Installation

Le CS 2000H Series est conçu pour de nombreuses applications, aussi bien en installation (système à demeure, home studio,...) qu'en système mobile. Il est au format rack 19" standard 2U de 16" (406 mm) de profondeur et est équipé d'oreilles de fixations supplémentaires sur l'arête.

Refroidissement

Les amplificateurs de la série CS utilisent un système de refroidissement à air forcé pour maintenir une parfaite température de fonctionnement. L'air est aspiré par les ventilateurs du panneau avant, passe le long des radiateurs en forme de tunnels (pour le meilleur échange thermique possible) et est expulsé par le panneau arrière. Si le radiateur atteint des températures élevées, une protection disconnectera la charge du côté concerné. Il est primordial d'avoir un excellent système de refroidissement. Si vous utilisez vos unités en Rack, ne jamais les faire fonctionner avec le couvercle avant fermé. De même, si vous l'arrière du rack est fermé, prévoyez au moins un espace libre tous les 3 amplificateurs de puissance.

Précautions d'utilisation

Assurez-vous que l'alimentation électrique est correcte pour votre unité (une étiquette précise les voltages et consommation de votre unité, située sur sa face arrière). Aucune garantie ne couvre les dommages créés à une unité par une mauvaise connection d'alimentation. Reportez-vous au paragraphe 'Alimentation Electrique' pour plus d'informations sur ce sujet.

Note: Toujours éteindre et déconnecter de l'alimentation électrique votre unité avant de connecter/déconnecter les composants audio. Pour encore plus de sécurité, tournez les contrôles de gain de votre amplificateur au minimum.

Bien que votre unité dispose du circuit de montée en volume contrôlée RampUp™, positionnez les gains au minimum à la mise en route est toujours une précaution intelligente. Que vous les achetiez ou les assembliez vous-même, utilisez toujours du câble et des connecteurs de bonne qualité, et portez un soin tout particulier aux soudures si nécessaires. La plupart des problèmes intermittents en diffusion sonore proviennent des câbles!

Consultez la charte de dimensions des câbles pour vous assurer de ne pas gaspiller une grande quantité de la puissance. Assurez-vous également que le mode de fonctionnement de votre amplificateur est approprié à votre situation. Reportez-vous aux sections plus loin dans ce manuel (modes Stéréo, Parallèles et Pont).

W I R E G A U G E C H A R T
Cable Length(In Feet)	Stranded Wire Gauge(AWG)	Power Loss into8 Ohms (%)	Power Loss into4 Ohms (%)	Power Loss into2 Ohms (%)
5	18	.79	1.58	3.16
	16	.50	1.00	2.00
	14	.31	.62	1.24
	12	.20	.40	.80
	10	.125	.25	.50
10	18	1.58	3.16	6.32
	16	1.00	2.00	4.00
	14	.62	1.25	2.50
	12	.40	.80	1.60
	10	.25	.50	1.00
40	18	8.00	12.60	25.20
	16	4.00	8.00	1.60
	14	2.50	5.00	10.00
	12	1.60	3.20	6.40
	10	1.00	2.00	4.00
	8	.625	1.25	2.50
80	16	8.00	16.00	32.00
	14	5.00	10.00	20.00
	12	3.20	6.40	12.80
	10	2.00	4.00	8.00

Connecter les entrées de votre unité (inputs)

Les connexions d'entrées sont des combo XLR / 1/4" Jack (acceptent les 2 standards sur la même connexion). Les entrées sont activement symétrisées. Vérifie que vos autres unités partagent la même norme de connexion (annotées sur l'arrière de votre unité). La sensibilité d'entrée de votre CS lui permettra de s'accomoder de la plupart des signaux.

Connecter les sorties de votre unité (outputs)

Tous les amplificateurs CS possèdent deux sorties (connecteurs) par canal. Vous pouvez utiliser des connecteurs Banane, en crochet (spade lugs), ou du cable dénudé. On préférera utiliser les connecteurs Speakon, dont la connection interne est détaillée sur l'arrêt de votre unité.

Alimentation électrique

La consommation électrique des amplificateurs de la série CS est donnée pour 1/8 de la puissance (signal musical normal) et 1/3 de la puissance (signal fort). La limite de consommation de votre unité est vérifiée par le disjoncteur. Consultez la table de specifications pour la consommation électrique de votre unité. Assurez-vous que le voltage de votre source correspond à ce qu'attend votre unité. Aucune garantie ne couvre les dommages créés à une unité par une mauvaise connection d'alimentation. Sauf commande spéciale, les unités respecteront la charte ci-dessous:

North America: 120 VAC/60 Hz

Europe, Asia, Australia: 230/240 VAC/50 Hz

South America: 120 VAC/6o Hz or 24o VAC/5o Hz

Stéréo

Pour le mode Stéreo, utilisation des deux canaux indépendamment, mettre votre unité hors-tension et positionnez le sélection de mode en position Stéreo. Dans ce mode, les contrôleles de gain affectent leurs canaux respectifs. Le signal à l'entrée A sera récapitué amplifié à la sortie A, et de même pour B.

Parallèle

Pour le mode parallèle (double canal, même signal d'entrée), les deux canaux reçoivent le signal de l'entrée A. Mettre votre unité hors-tension avant de positionner le sélecteur de mode en position Parallèle. Aucun câble de connection entre les canaux n'est nécessaire. Les sorties sont identiques au mode Stéréo. L'entrée du canal B est désactivée pour que ce canal prenne son signal à l'entrée A.

Pont

Les deux canaux de votre unité peuvent être combinés comme un seul amplificateur mono de force puissance. Prêtez une grande attention en mode Pont de part les voltages plus importants présents en sortie. Mettre votre unité hors-tension avant de positionner le sélecteur de mode en position Pont. Envoyer le signal à l'entrée A et connectez le système de haut-parleurs entre les deux points chauds des sorties (les bornes + de chaque canal).

Contrairement aux modes Stéréo et Parallèle, où la borne négative est à la terre, les deux bornes utilisées en mode Pont possèdent des potentiels importants. La sortie A est en phase avec l'entrée, alors que le canal B engendrera un signal électriquement opposé. Les deux contrôles doivent être positionnés identiquement pour une bonne balance de travail entre les deux canaux. L'impédance de la charge d'enceinte ne doit pas descendre en dessous de 4 Ohms (2 Ohms par côté), ou la protection DDT se mettra en route pour réduire la puissance disponible.

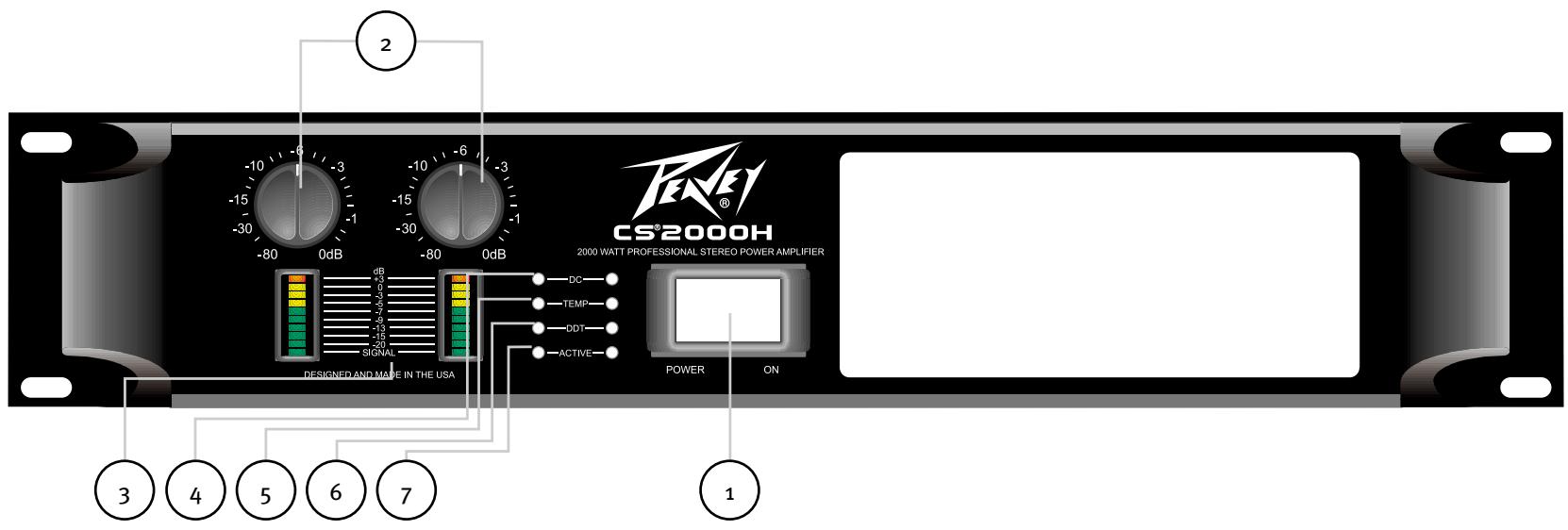

Panneau avant

Il y a un disjoncteur dans chaque unité. Il permet de limiter l'alimentation électrique et éviter toute surchauffe ou possible panne due à une mauvaise connection. La valeur de ce disjoncteur a été pour permettre à votre unité de fonctionner normalement tout en protégeant votre unité. Son déclenchement ne devrait pas parvenir en utilisation normale, et indique qu'un courant trop important est drainé par votre unité. Court-circuit sur l'un des canaux (ou les deux), surchauffe importante, clipping répétitif (risque d'envoi d'un signal continu sur vos hauts-parleurs, URT sous 2 Ohms par canal ou 4 Ohms en mode Pont) sont les sources majeures de mise en protection de votre disjoncteur. Celui-ci 'sortira' d'un demi-centimètre en protection. Si cela arrive, mettre votre unité hors tension (interrupteur d'alimentation sur OFF) et réenclencher le disjoncteur après avoir laissé un temps raisonnable à votre unité pour refroidir (réengagez la partie plastique sur l'arrière). Si celui-ci se redéclenche quand vous mettez votre unité sous tension, contactez un centre technique agréé Peavey.

Ces contrôles vous permettent d'ajuster le niveau d'entrée de chaque canal. Ils déterminent la 'puissance' du canal correspondant pour un signal d'entrée donné. Le gain augmente quand vous tournez horizontalement ce contrôle. Positionnez ces contrôles en position minimum (sens contre horaire) pour les mises sous et hors tension dans le but de protéger vos hauts-parleurs.

En mode Pont, les deux contrôleurs doivent être situés sur la même position pour obtenir une balance de travail entre les deux canaux.

Indicateurs du panneau avant

Les unités de la série CS sont munies de quatre Leds d'indication par canal : ACTIVE, DDT, TEMP et DC. Ces Leds vous informent de l'état de fonctionnement du canal et vous préviennent d'éventuels problèmes. Vous disposez également de 2 afficheurs 10-Leds vous indiquant le niveau du signal en entrée.

SIGNAL LED (3)

Cette LED située en bas de l'afficheur s'illumine si vous unité produit un signal de plus de 2 Volts RMS ou reçoit 50 mV en entrée avec l'atténuateur du panneau avant à 0 dB. C'est utile pour vous confirmer la présence d'un signal à l'entrée de votre amplificateur. Les 10 LEDs de l'indicateur par lui-même vous indique le gain du signal créé en entrée.

DCLED(4)

Cette Led s'illumine pour vous indiquer que la protection de ce canal a déconnecté ses sorties due à la détection d'un signal continu ou d'un niveau trop haut.

Cette Led s'illumine pour vous indiquer que la protection de ce canal a déconnecté ses sorties due à la détection d'une température de fonctionnement trop élevé. Dès que la température du canal concerné atteindra une valeur acceptable, cette Led s'éteindra et les sorties seront reconnectées.

DDT LED (6)

Ces indicateurs s'illuminent lorsque la compression DDT travaille sur le signal. Cette illumination doit rester intermittente pour éviter une déformation audible du signal. Si elle s'illumine constamment, vous devez diminuez le gain du signal amplifié. La Led DDT s'illuminera également à la mise sous tension pour vous signaler l'activation du RampUp™, circuit contrôlant la montée en puissance à la mise sous tension.

ACTIVE LED (7)

Cette Led vous indique que le canal est en état de fonctionnement. Cette Led s'illuminera même si la protection DDT est effective. Si cette Led s'éteint, cela confirme qu'aucun signal n'est envoyé aux sorties de votre amplificateur (coupure de protection).

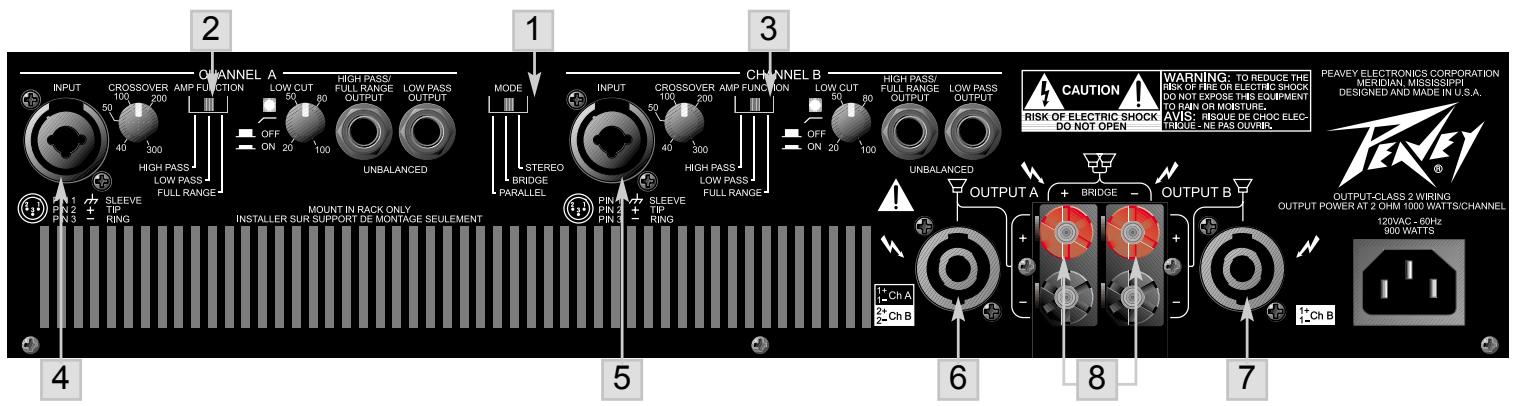

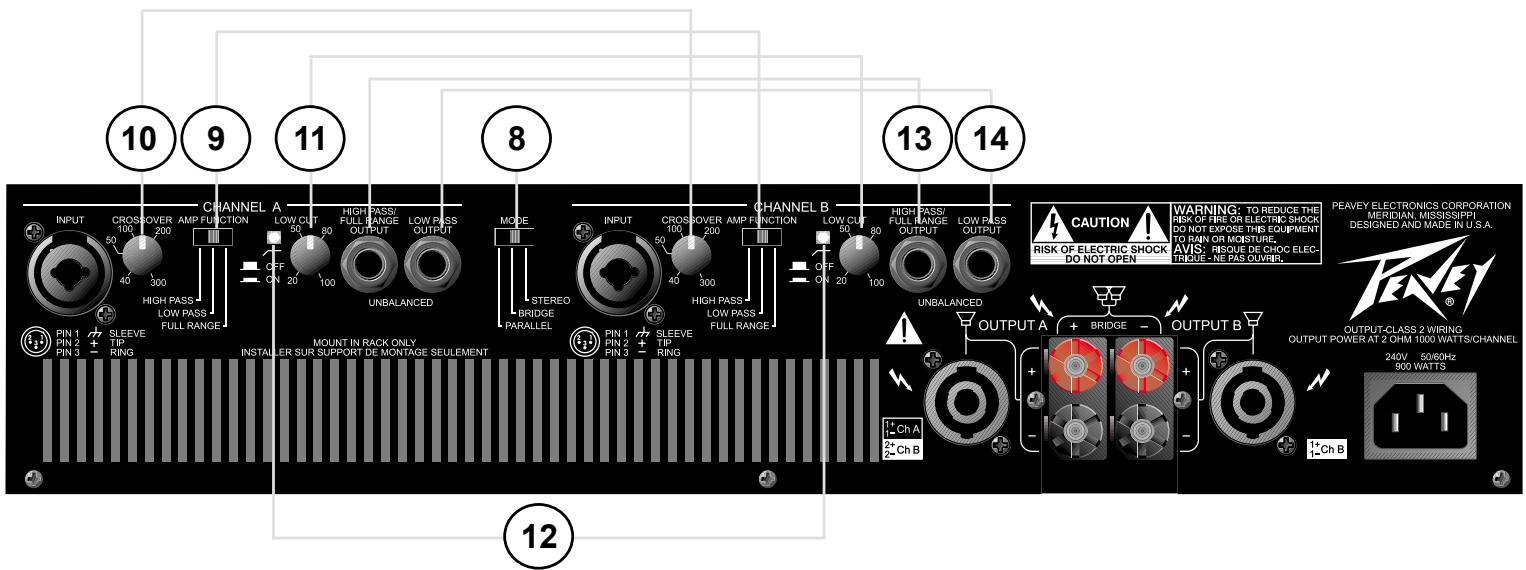

Panneau arrière

Ce sélecteur vous permet de déterminer le mode de fonctionnement de votre unité : Stéréo, Parallèle ou Pont. Ne modifiez pas le mode de votre unité avec celle-ci sous tension. Reportez-vous au paragraphe 'Mode d'Utilisation' pour plus de détails sur ce sujet.

Ce sélecteur vous permet de configurer le canal correspondant de votre unité pour un signal plein-registre ou pour une partie du signal présent après le filtre actif (basses fréquences ou hautes fréquences).

Les unités de la série CS sont équipées de filtre actif 2-voies indépendant par canal. La fréquence de séparation de ces filtres peut être entre 40Hz et 300Hz, parfaites pour l'utilisation d'une enceinte basses fréquences (Sub). Le câble de l'ampli concerné peut être connecté à l'une des sorties du filtre actif par le sélecteur de mode (9). En position High Pass, il est connecté à la sortie haute-fréquences, Low Pass à la sortie basses-fréquences et Full Range pour ne pas tenir compte du filtre actif (signal plein registre).

Les unités de la série CS sont équipés de filtre coupe-bas indépendant par canal. Ces filtres auront une fréquence d'action réglables entre 20 et 100Hz et sont prévus pour éliminer les basses fréquences inaudibles qui gaspillent la puissance de l'amplificateur.

Ce sélecteur vous permet d'engager (position enfoncée) ou de désengager (position sortie) le filtre coupe-bas du canal concerné.

La fonction de cette sortie dépend de la position du sélecteur de mode correspondant (9). En mode Low-Pass, il permet de récapérer les hautes fréquences du signal de l'entrée ; en mode Low Pass et Full Range, le signal complet est présent pour vous permettre de chaîner plusieurs amplificateurs.

Ce connecteur vous permet d'envoyer le signal basses-fréquences à une autre unité d'amplification. Ce signal n'est pas affecté par la position du sélecteur de mode (9) correspondant.

Les unités de la série CS incorporent de nombreux systèmes de protection pour tout problème à eux-mêmes ou aux enceintes. Peavey a essayé de rendre l'appareil fiable, quelque soient les manipulations effectuées. Circuits de sortie ouvert, courant continu, mauvaise charge d'enceintes, surchauffe,... sont toutes des conditions pour lesquelles votre unité est équipée en protection. Si un canal est soumis à une distortion, le système DDT réduira correspondamment le gain de ce canal, gardant le système fonctionnel, mais limitant la puissance disponible pour protéger les haut-parleurs. Quand un problème fait qu'un canal se met en protection, les LEDs TEMP et DC s'illumineront. Courant continu en sortie, fréquences sub-graves excessives ou températures de fonctionnement anormale font que le relais de sortie du canal correspondant coupera le signal en sortie, jusqu'à résolution de la cause du problème.

Dès qu'un canal est poussé trop fort, la DDT réduira le gain du signal pour le maintenir en deçà du seuil de coupure (clipping), protégeant vos enceintes de trop hauts voltages. La DDT s'activera pour les situations suivantes : effet de Larsen important, mauvais réglages (gain trop haut) ou un problème en de l'amplification de puissance. Sur les CS 3000H et CS 2000H, un signal normal ne devrait pas engager la DDT. Seul un dépassement excessif de la limite des capacités de l'unité la déclenchera.

Les unités CS sont équipées d'un nouveau circuit de protection qui permet aux amplificateurs de fonctionner quelque soit l'impédance de la charge d'enceinte, en limitant le gain correspondamment. Ce système est beaucoup plus performant que les systèmes purement limitatifs. Il est transparent sur le signal et donc inaudible.

Protection thermique

Les ventilateurs internes de votre unité sont prévus pour garder les radiateurs dans les limites de fonctionnement de l'amplificateur. Si l'un deux atteint 85°C, ce qui résulte certainement d'une obstruction du conduit de ventilation, le canal correspondant se déconnectera de la charge de sortie jusqu'à atteindre une température acceptable. Durant cette période, la Led principale du canal (ACTIVE) s'éteindra, les Leds TEMP et DDT s'illumineront et les ventilateurs tourneront à leur vitesse maximale.

Si une sortie est mise en court-circuit (problème d'enceinte!), le LFC et la protection thermique s'engageront. Le LFC détectera tout d'abord le problème et le traitera comme une impédance très faible (réduction drastique du gain). Si le problème persiste, la protection thermique déconnectera les sorties du canal correspondant.

Protection contre le courant continu

Si un courant continu est détecté sur un canal, le relai de sortie déconnectera les sorties correspondantes pour éviter d'endommager les enceintes. La Led DC s'illumine pour indiquer cette situation.

Protection de mise sous/hors tension

À l'allumage, votre unité se mettra tous les jours en mode de protection, avec les sorties déconnectées pour à peu près 4 secondes (temps de stabilisation des composants). La Led DDT s'illumine pour vous indiquer cet état. En cas de mise hors tension, les sorties se déconnectent immédiatement pour éviter tout bruit parasite dans les enceintes.

Système rampup™ (contrôle de montée en puissance)

Dès que votre unité est mise sous tension ou après qu'une protection se désengage, le circuit RampUp™ est activé. Le gain du signal est graduellement augmenté jusqu'à la valeur du contrôle du canal correspondant. Ce système présente le principal avantage d'éviter les soudaines montées en puissance, prolongeant la durée de vie de votre système d'enceintes.

Protection des haut-parleurs

Tous les haut-parleurs ont des limites de fonctionnement, thermiques et physiques qu'il faut respecter. Trop de puissance, signal non-étudié pour le dit haut-parleur (non respect des fréquences admissibles), ondes limitées (clip) causant un effet d'écrêtage et courant continu peuvent leur causer des dommages irrémédiables. Les unités CS3000H protégent automatiquement les enceintes d'un courant continu ou d'une sub-fréquence trop prononcée. Les enceintes médium et aigues, particulièrement les moteurs de compression sont très sensibles aux surpuissances occasionnelles, ou aux fréquences trop graves, qui peuvent les endommager très facilement. Prêtez une attention toute particulière aux connections quand vous travaillez sur ces matériels. Assurez-vous que la capacité de puissance (puissance peak) de votre amplificateur ne dépasse pas la puissance admissible de vos composants.

Un système de fusible peut être utilisé pour limiter la puissance délivrée à une enceinte. Ils ne représentent pas la solution idéale car ils sont à remplacer après chaque dépassement, et contrôlent plus l'intensité que le voltage d'un signal. De nombreux fusibles ont de plus des valeurs de résistance non négligeables et risquent donc de détériorer le signal de part l'énergie perdue (qui ne sera certainement pas uniforme sur les fréquences). Si vous optez pour un système de protection d'enceintes à fusibles, consultez le fabricant des enceintes pour connaître les valeurs de fusible (temps de réponse,...) à utiliser.

N'envoyez pas de signal de fréquences plus graves que ce que l'enceinte réceptrice peut recevoir. Vous pourriez endommager votre haut-parleur même à moyenne puissance. Consultez les caractéristiques de vos enceintes pour déterminer la bande du signal à leur envoyer.

Maintenance et responsabilité d'utilisateur

Les amplificateurs CS ne demandent pas de maintenance particulière et ne devraient jamais nécessiter de réglages internes tout au long de leur durée de vie. Il est de votre responsabilité de lire attentivement les messages de précaution et d'utiliser correctement votre unité. Votre amplificateur est de forte puissance et travaille avec des tensions qui peuvent être fatales à l'homme. De plus, de nombreuses enceintes peuvent être gravement endommagées par une surpuissance. Lisez attentivement la section 'Protection des Haut-Parleurs' et renseignez-vous sur les capacités et fréquences admissibles de vos enceintes.

Glossaire

Stereo: Musique composée de deux signaux indépendants (droite et gauche)

Mono: Musique composée d'un seul signal

Crossover: Unité électronique permettant de séparer un signal en fonction de sa fréquence. Les deux signaux ainsi obtenus comprennent pour l'un les basses fréquences, pour l'autre les hautes fréquences.

Bi-amp: Utilisation d'un filtre actif (Crossover) pour séparer le signal, puis d'amplificateurs et d'enceintes dédiés à chaque partie de ce signal.

Full Range: Un signal comprenant toutes les fréquences en même temps.

Program: Le signal entrant dans l'unité de puissance

Hi-pass: Filtre permettant aux hautes fréquences de passer, bloquant les basses fréquences du signal.

Low-pass: Filtre permettant aux basses fréquences de passer, bloquant les hautes fréquences du signal.

Mid/High: Enceintes acceptant un signal dépourvu de sa partie basses fréquences

Sub: Enceintes n'acceptant que les signaux de basses fréquences.

Montage électrique permettant d'envoyer le même signal aux deux entrées/enceintes.

Mode stéréo

1. Mettez le sélecteur AMP MODE sur STEREO.
2. Positionnez les deux sélecteur AMP FUNCTION des deux canaux sur FULL RANGE.
3. Connectez le signal gauche sur le canal A et le signal droit sur le canal B ou vice-versa.
4. Connectez de la même façon les enceintes droite et gauche sur une sortie de chaque côté.

Mode pont (mono)

1. Mettez le sélecteur AMP MODE sur BRIDGE.
2. Connectez le signal program sur l'entrée du canal A.
3. Connectez le système d'enceintes entre les deux bornes positives (rouges) du panneau arrière. La borne rouge du canal B devient la borne négative du signal.

Attention: Les contrôles des gain des deux canaux doivent être régés de façon identiques pour un travail égal des deux côtés de votre amplificateur.

1. Mettez le sélecteur AMP MODE sur PARALLEL.
2. Connectez le signal program sur l'entrée du canal A.
3. Connectez les enceintes sur chaque côté de l'amplificateur.

1. Mettez le sélecteur AMP MODE sur STEREO.
2. Mettre le sélecteur AMP FUNCTION du canal A sur HIGH PASS.
3. Activer le filtre LOW CUT du canal A.
4. Ajuster la fréquence de coupure du filtre coupe-bas du canal A pour que celle-ci corresponde au point -3dB de votre enceinte. (La valeur la plus fréquente est 40Hz)
5. Ajuster la fréquence de coupure du filtre actif du canal A pour que celle-ci corresponde aux capacités de votre système d'enceintes. (fréquence entre 100 et 150 Hz).
6. Positionner le canal B en mode Full-Range (plein registre).
7. Connecter un câble blindé court à la sortie high pass/full range du canal A.
8. Connecter l'autre extrémité de ce cable à l'Input (entrée) du canal B.
9. Envoyer le signal principal (venant du mixeur, EQ,...) dans l'entrée du canal A.
10. Connecter le système d'enceintes Sub à la sortie du canal A.
11. Connecter le système d'enceintes medium/aigues à la sortie du canal B.
