BEDIENUNGSANLEITUNG CS 2000H PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko - Elektrischer Schlag! Nicht offen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.

ACKTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte these Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitunglesen.

Wir beträckwünschen Sie dazu, dass Sie sich für den CS 2000H Verträger von Peavey entschieden haben – er wurde für jahrelangen zuverlässigen und störungsfreien Einsatz unter harten Bedingungen entwickelt. Diese Verträger zeichnet sich durch die übbragende Schalleistung und die einzigartige Zuverlässigkeit aus, für die Peavey besteht ist. Gleichzeitig ist er überraschend kompakt.

Fortschnittliche Technologie und umfassende Schutzschaltungen ermöglich einen effizienten Betrieb auch bei problematischen Lasten und Energiebedingungen. Die DDT™- (Distortion Detection) Schaltung gewährleistet einen störungsfreien Betrieb auch bei niedrigen Lasten bis zu 2 Ohm. Die DDT-Schaltung schützt die Treiber und sorgt damit, das die Schalleistung selbst unter extremer Überlastung nicht beeinträchtigt wird. Peaveys Hochleistungskonstruktion arbeitet mit tunnelgekühnten Kühlkörpern und Gleichstromventilatoren mit variabler Drehzahl. Aufgrund dieser Kühlmethode wird eine niedrigere Gesamtbetriebstemperatur ermöglich, was wiederum die Lebensdauer des Endstufen-Transistors verlangert.

Obwohl der CS 2000H Veränderer von Peavey einfach im Betrieb ist und in ultrarobusten Stahlgehäussen untergebracht ist, birgt sein unsachgemäßer Einsatz Gefahren. Das Gerät ist ein Hochleistungsveränderer, der hohe Spannungen und Ströme mit Frenzen bis zu 30 kHz abgibt. Achten Sie beim Einsatz diesen Veränderkers immer auf sichere Betriebsverfahren.

Merkmale

LESEN SIE SICH BITTE DIE ABSCHNITTE ÜBER WICHTIGE SICHERHEITSHINWEISE SOWIE ÜBER EINGANG, AUSGANG UND STROMANSCHLUSS DURCH, UM IHRE SICHERHEIT ZU GEWÄHRLEISTEN.

19", zwei Rack-Hohen, für Rack-Installation geeignet
- Tunnelgekühltke Kuhlkörper mit Gleichstromventilatoren mit variabler Drehzahl
- Ultrarobustes Stahlgehäuse
RampUp™-Signalregelung
Drei Betriebsmodi: Stereo, Parallel oder Bridged-Mono
- Wechselstrom-Netzschalter bzw. -Sicherungsautomat auf der Vorderseite
- Veränderkerfunktionsschalter für Full-Range-Betrieb oder Frequenzweichen-Hochfrequenz- bzw. Niederfrequenz-Ausgänge
Zwei unabhängige justierbare Freqenzweichen
Zwei unabhängige Niederfrequenzfilter
- Fünf LED-Anzeigen pro Kanal auf der Vorderseite: ACTIVE, DDT™, SIGNAL, TEMP und DC

Auspacken

Untersuchen Sie den Veränderter beim Auspacken. Sollten Sie Beschädigungen feststellen, informieren Sie unverzüglich ihren Handlcer. Nur der Empfänger kann gegenüber dem Spediteur einen Anspruch aufgrund von Transportschäden geltend machen. HebEN Sie den Karton und samtliches

Verpackungsmaterialitte auf.Sollte es irgendwann einmal erforderlich sein,das Gerät zu Peavey Electronics oder zu einem unserer Buros,Service-Center oder Handler zurückzuschicken,verwenden Sie dazuitteutschlich die Original-Werksverpackung.Sollte keine Versandverpackung mehr vorhanden sein,bitten Sie Peavey um Ersatz.

Montage

Der CS 2000H Veränder wird in genormten 19"-Racks montiert. Zur zusätzlichen Veränderung sind Montageösen auf der Rückseite angebracht; dies wird für vorübergehende Installationen wie etwa mobile oder Tour-Beschallungssysteme empfohlen. Aufgrund der Kabel und Anschlüsse auf der Rückseite wird die Befestigung der hinteren Montageösen an den Schieren durch einenrechtwinkligen Schraubendreher, einen Winkelschraubendreher oder einen Sechskantschluss erleichtert.

Kühlanforderungen

Der CS 2000H Verstärker arbeitet mit einem Fremdkühlsystem, das eine niedrige gleichmäßige Betriebstemperatur gewährleistet. Luft wird durch die Ventilatoren auf der Vorderseite in den Verstärker eingesaugt, lauft durch die Kuhlrippen der tunnelartigen Kanalkühlkörper und wird durch die seitlichen und rückseitigen Schlitze wieder abgegeben. Wird einer der Kuhlkorper zu heißt, öffnet seine Sensorschaltung das Ausgangsrelais, wodurch die Last von diesen jeweiligen Kanal abgetrennt wird. Auf der Rückseite des Verstärkers muss eine Abluftöffnung vorhanden sein, und um den Verstärker herum muss genugend Platz belassen werden, damit die Kuhlluft entweichen kann. Wird der Verstärker im Rack montiert,arf das Rack vorne nicht mit Turen oder Abdeckungen verschlossen werden; die Zuluft muss unbehindert strömen konnen. Werden Racks mit verschlossenen Rückseiten verwendet, muss eine (1) Standard-Rackhöhe für je drei montierte Verstärker offen gelassen werden.

Sicherheitshinweise für den Betrieb

Achten Sie darauf, dass die Netzspannung korrekt ist und mit den Angaben auf der Rückseite des Verstärkers übereinstimmt. Schäden, die aufgrund des Anschlusses des Verstärkers an eine ungeeignete Wechselspannung entstehen, werden nicht von der Garantie abgedeckt. Nähere Informationen zur erforderlichen Spannung finden Sie im Abschnitt Netzanschluss.

Hinweis: Schalten Sie den Veränderkemmer aus und trennen Sieihn vom Netz, bevor Sie Audio-Geräte anschließen. Als zusätzliche Vorsichtsmaßnahme sollen den Sie während des Einschaltens die Dämpfer herunterdrehen.

Der CS 2000H Veränderer ist bzw mit der RampUpTM-Schaltung ausgestattet, die den Signalpegel nach dem Schlieben des Ausgangsrelais allmählich anhebt, es empfehlt sich jedoch, die Gain-Regler während des Einschaltens heruntergedreht zu laussen, um eine Beschädigung der Lautsprecher zu verhindern, wenn an den Eingängen ein hoher Signalpegel vorliegt. Ganz gleich, ob Sie sie kaufen oder selbst herstellen, verwenden Sie nur Anschlüsse, Eingangskabel und Lautsprecherkabel gutter Qualität, und gehen Sie beim Lieten sorgfältig und korrekt vor, um einen störungsfreien Betrieb zu gewährleisten. Die meisten Probleme durch Ausfälle werden durch defekte Kabel verursacht.

Die geeigneten Durchmesser für verschiedene Lastimpedanzen und Kabellängen finden Sie in der unterstehenden Kabelstärkentabelle. Denken Sie daran, dass der Kabelwiderstand die Leistung des Verstärkers auf zweifache Weise beeinträchtigt: Durch direkten Leistungsverlust aufgrund des Widerstands (I2R-Verlust) und durch Verringerung der Gesamtlastimpedanz. Achten Sie zudem daraufuf, dass der Modusschalter für die gewünschte Anwendung korrekt eingestellt ist. Näheres dazufinden Sie in den Abschnitten Stereo-, Parallel- und Bridged-Mono-Betrieb.

W I R E G A U G E C H A R T
Cable Length(In Feet)	Stranded Wire Gauge(AWG)	Power Loss into8 Ohms (%)	Power Loss into4 Ohms (%)	Power Loss into2 Ohms (%)
5	18	.79	1.58	3.16
	16	.50	1.00	2.00
	14	.31	.62	1.24
	12	.20	.40	.80
	10	.125	.25	.50
10	18	1.58	3.16	6.32
	16	1.00	2.00	4.00
	14	.62	1.25	2.50
	12	.40	.80	1.60
	10	.25	.50	1.00
40	18	8.00	12.60	25.20
	16	4.00	8.00	1.60
	14	2.50	5.00	10.00
	12	1.60	3.20	6.40
	10	1.00	2.00	4.00
	8	.625	1.25	2.50
80	16	8.00	16.00	32.00
	14	5.00	10.00	20.00
	12	3.20	6.40	12.80
	10	2.00	4.00	8.00

Anschluss der Eingänge

Die Eingangsanschlüsse erfolgen über die 3-Stift-XLR-(Stift 2+ ) oder 6,3 ~mm- "Combi"-

Verbindungsstöpsel auf der Rückseite des Verständerkers. Die Eingänge sind aktiv symmetriert.

Stiftausgang und Polarität der Anschlusskabel führen korrekt konfiguriert sein (siehe Rückseite des Geräts). Der Eingangsüberlastpunkt ist hoch genug, sodass der maximale Ausgangspiegel nahezu jeder Signalquelle toleriert wird.

Anschluss der Ausgänge

Alle Modelle sind mit zwei Ausgangsanschlussen (Lautsprecheranschlussen) pro Kanal ausgestattet. Die Kabel konnen mittels Bananenstecker, Greifer oder blankem Draht an die Fünftege

Anschlussklemmen angeschlossen werden. Empfohlen wird der Anschluss über die Speakon-Stecker. Die Stiftanschlüsse sind auf der Rückseite des Geräts angegeben.

Netzanschluss

Der Leistungsbedarf des CS 2000H Verstärkers ist auf 1/8 (übliche Musikbedingungen) und 1/3 (extreme Musikbedingungen) ausgelegt. Der Nennwert der Starkstromaufnahme wird nur über den Sicherungsautomaten auf der Vorderseite begrenzt. Den Leistungsbedarf des Verstärkers konnen Sie den technischen Daten in dieser Anleitung enthalten. Achten Sie darauf, dass die Netzspannung korrekt ist und mit den Angaben auf der Rückseite des Verstärkers übereinstimmt. Schäden, die aufgrund des Anschlusses des Verstärkers an eine ungeeignete Wechselspannung entstehen, werden nicht von der Garantie abgedeckt. Wenn bei Bestellung nicht anders angegeben, werden die an die Kunden versandten Peavey-Verstärker folgendermaßen konfiguriert:

Nordamerika: 120 VAC/6o Hz

Europa, Asien, Australien: 230/240 VAC/50 Hz

Südamerika: 120 VAC/6o Hz oder 24o VAC/5o Hz

Stereo

Für Stereobetrieb (mit zwei Kanälen) schalten Sie den Verstärker aus und stellen den Moduswahlschalter auf die Position Stereo. In this modus arbeiten beide Kanäle unabhängig voneinander, wobei ihre jeweiligen Pegel über die Eingangsdämpfer geregelt werden. Ein Signal am Eingang von Kanal A erzeugt somit ein verstärktes Signal am Ausgang von Kanal A, während ein Signal am Eingang von Kanal B ein verstärktes Signal am Ausgang von Kanal B erzeugt.

Parallel

Für den Parallelbetrieb (zwei Kanäle, ein einiger Eingang) schalten Sie den Veränder aus und stellen den Moduswahlschalter auf die Position Parallel. Beide Veränderkanäle werden dann vom Signal am Eingang von Kanal A getrieben. Steckverbindungen sind nicht erforderlich. Die Ausgangsanschlüsse sind dieselben wie im Stereomodus. Im Parallelmodus ist nur der Eingang von Kanal A aktiv, der Eingang von Kanal B ist deaktiviert. Beide Eingangsdämpfer bleiben aktiviert, so dass Sie verschiedene Pegel für jeder Kanal einstellen können. Stromwerte und andere allgemeine Leistungsdaten sind dieselben wie im Stereomodus.

Bridged Mono

Beide Verstärkerkanäle können zusammengefasst werden, um einen äußert leistungsfähigen Monoversteller mit einem Kanal einzurichten. Gehen Sie beim Betrieb im Bridged-Modus mit äußerster Vorsicht vor, da an den Ausgangsklemmen möglicherweise tõdliche Spannung vorliegen kann. Zum Überbrücken des Verstärkers stellen Sie den Moduswahlschalter auf der Rückseite auf die Position Bridge. Schließen Sie das Signal an den Eingang von Kanal A an, und schließen Sie die Laufsprecher über die spannungsführenden Ausgänge (die „+“-Anschlussklemmen der Ausgänge A und B) an.

Anders als Stereo- und Parallelmodus, bei denen eine Seite{jedes Ausgangs geerdet ist, sind im Bridged-Modus beide Seiten spannungsfuhrend. Die Seite von Kanal A und der Eingang haben dieselbe Polaritat. Um einen korrekten Betrieb zu gewährleisten, müssen beide Eingangsdampfer auf derselben Position stehen. So wird die Last zwischen den Kanalausgängen ausgeglichen. Wie im Parallelmodus ist nur der Eingang von Kanal A aktiv. Wird eine Ausgangsschalttafel verwendet,musten alle Anschlusses voneinander und von der Schalttafel isoliert werden. Die empfohlene Mindestnennlastimpedanz im Bridged-Modus beträgt 4 Ohm (was dem Betrieb beider Kanale bei 2 Ohm entspricht). Durch das Treiben gebruckter Lasten von unter 4 Ohm wird die DDT-Schaltung aktiviert, was zu einem Leistungsverlust führt und eine Wärmeüberlastung zur Folge haben kann.

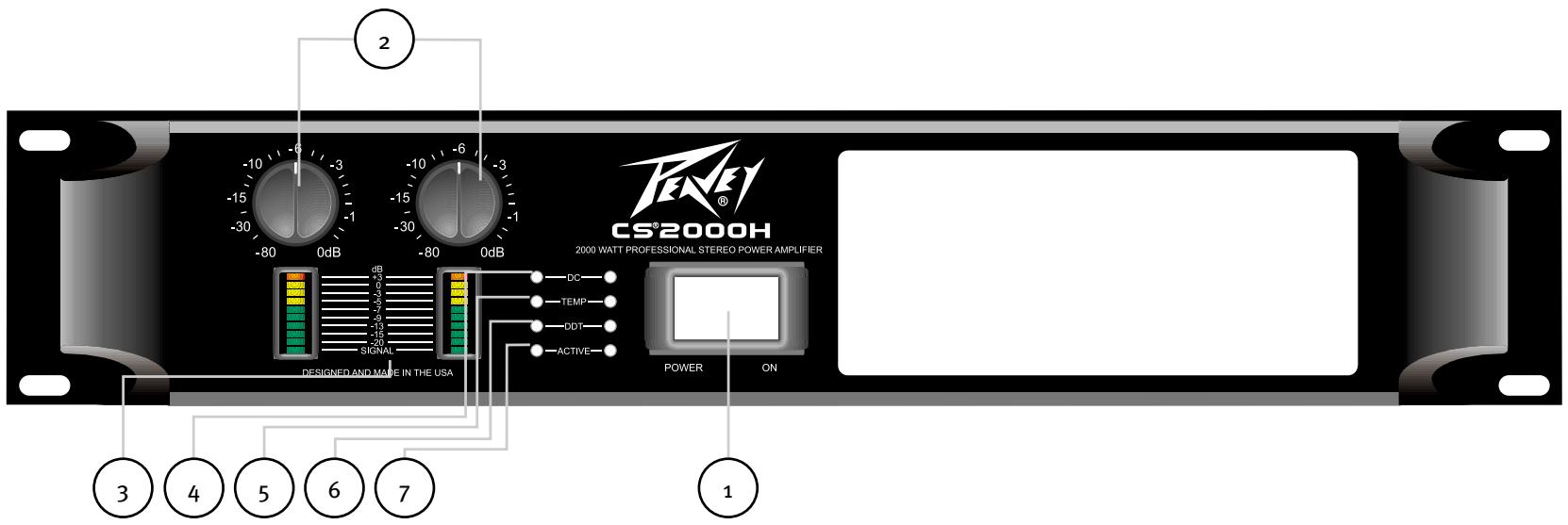

Funktionen an der Vorderseite

Wechselstrom-Netzschalter/Sicherungsautomat (1)

Der CS 2000H Versteller ist mit einem kombinierten Wechselstrom-Netzschalter bzw. - Sicherungsautomaten auf der Vorderseite ausgestattet. Schaltet sich der Schalter während des Normalbetriebs aus, drücken Sieihn einmal in die Position ON darüber. Schaltet er sich erneut aus, muss der Versteller gewartet werden.

Eingangsdämpfer (2)

Drehen Sie die Dämpfer, falls möglich, immer vollständig im Uhrzeigersinn auf, um einen optimalen System-Headroom zu gewährleisten. Die Eingangsdämpferregler (einer für Kanal A, einer für Kanal B) befinden sich auf der Vorderseite und dienen zur Gain-Regelung der jeweiligen Verstärkerkanä in sämtlichen Modi. Angaben zu Standard-Spannungsverträkung sowie zur Eingangsempfindlichkeit finds in den technischen Daten am Ende dieser Anleitung.

Beim Betrieb im Bridged-Modus führen beide Dämpfer auf derselben Position stehen, so dass die Laufsprecherlast gleichmäßig auf beiden Kanäle verteil wird. Weitere Informationen und Vorsichtshinweise finden Sie im Abschnitt Bridged-Mono-Betrieb.

Anzeigen auf der Vorderseite

Der CS 2000H Verstärker ist mit vier eingelassenen LED-Anzeigen pro Kanal auf der Vorderseite ausgestattet: ACTIVE, DDT, TEMP and DC. Die LED-Anzeigen informieren den Anwender über den Betriebsstatus des jeweiligen Kanals und warnen vor möglichen Störungen. Zudem ist der Verstärker mit zwei Balkendiagrammanzeigen pro Kanal mit zehn Feldern ausgestattet: Signal.

SIGNAL-LED (3)

These LED findet sich unter an der Balkendiagrammanzeige und leuchtet auf, wenn der zugehörige Kanal bei einer Dämpfung der Knöpfle auf der Vorderseite von 0 dB ein Ausgangssignal von über 2 V RMS oder 50 mV erzeugt. Hiermit lasst sich einfacher ermitteltn, ob ein Signal den Veränderer erreicht und von ihm verstärkt wird. Die Anzeigen mit zehn Feldern zeigen den Pegel des vorhandenen Signals an.

DC-LED (4)

Die DC-LED leuchtet auf um anzuzeigen, dass das Ausgangsrelais des Kanals geöffnet ist, wodurch der bzw. die Lautsprecher abgetrennt werden, wenn der Veränder er seinem Ausgang Gleichspannung oder ein Unterschallhochpegelsignal feststellt.

TEMP-LED (5)

Die TEMP-LED leuchtet auf um anzuzeigen, dass das Ausgangsrelais des Kanals geöffnet ist, wodurch der bzw. die Lautsprecher aufgrund von Überhitzung abgetrennt werden. Ist die Temperatur des Kanals wieder auf einen betriebssicheren Wert gesunden, erlischt die LED, und der bzw. die Lautsprecher werden wieder angeschlossen.

DDT-LED (6)

Die DDT-LED eines Kanals leuchtet beim Einsetzen von Clipping auf. Blinken und erlösen die LEDs eines Kanals rasch abwechselnd, befindet sich der Kanal an der Schwelle zum Clipping. Leuchten sie kontinuierlich und hell auf, Grenzt der Veränder des Clipping ein oder verringgert die Veränderung um zu verhindern, dass stark gekappte Wellenformen die Lautsprecher erreichen. Weitere Informationen dazu finden Sie im Abschnitt Ermittlung von Verzerrung. Während des ersten Einschlattens leuchtet die DDT-LED auf um anzuzeigen, dass die RampUp-Schaltung zur Gain-Verringerung aktiviert ist. Dadurch werden plottzliche Signalstöge verhindert, wenn die Lautsprecherrelais geschlossen sind.

ACTIVE-LED (7)

Die ACTIVE-LED zeigt an, dass das Ausgangsrelais des zugehörigen Kanals geschlossen und der Kanal in Betrieb ist. Sie leuchtet beim Normalbetrieb sowie auch bei aktivierter DDT-Gain-Verringerung (Ermittlung von Verzerrung) im Kanal auf. Hierbei handelt es sich um Schutzfunktionen, durch die das Ausgangsrelais geschlossen bleibt. Erlischt die ACTIVE-LED, liegt kein Signal an den Ausgangssteckern vor.

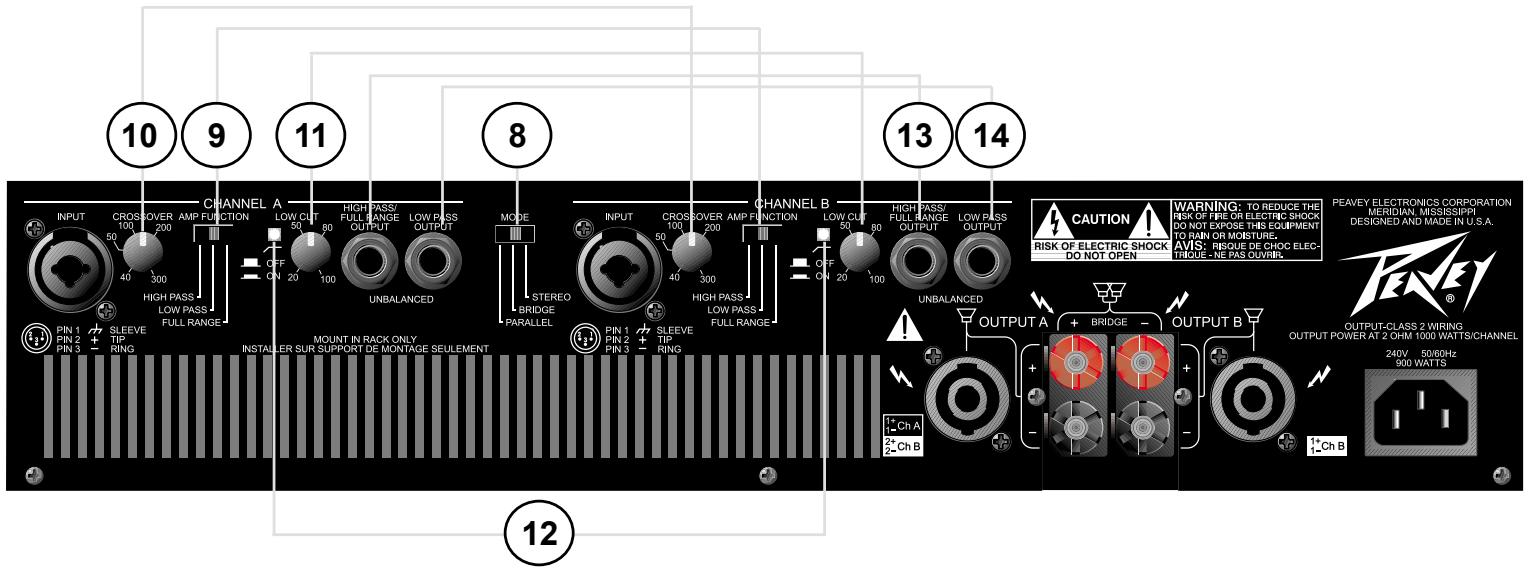

Rear Panel

MODE-Wahlschalter (8)

Mit dem MODE-Wahlschalter auf der Rückseite wird festgelegt, ob der Verstärker im Stereo-, Parallel-oder Bridged-Mono-Modus betrieben wird. Der Mode-Wahlschalterarf nicht bei eingeschalteten Verstärker betätigt werden. Weitere Informationen dazu finden Sie in den Abschnitten Stereo- und Bridged-Mono-Betrieb.

AMP FUNCTION-Schalter (9)

Mit dem AMP FUNCTION-Wahlschalter auf der Rückseite wird eingestellt, ob der zugehörige Kanal für den Full-Range-Betrieb oder an die Frequenzweichen-Hochfrequenz- oder -Niederfrequenzausgabe angeschlossen wird.

CROSSOVER-Einstellknopf (10)

Der CS 2000H ist mit zwei unabhängigen Zweiwegefrequenzweichen ausgestattet, die von 40Hz bis 300Hz eingestellt werden können. Diese Überschneidungsfrequenzen eignen sich für den Einsatz mit einem Subwoofer-System. Der Ausgang dieser Frequenzweichen wird mit dem MODE-Schalter ausgewählt und an den entsprechenden Verständerkanal angeschlossen. Frequenzen über der Einstellung des Knopfs werden an den jeweiligen Kanal angeschlossen, wenn sich der MODE-Schalter auf der Position HIGH PASS befindet. Frequenzen unter der Einstellung des Knopfs werden an den jeweiligen Kanal angeschlossen, wenn sich der MODE-Schalter auf der Position LOW PASS befindet. Auf der Position FULL RANGE wird die Frequenzweiche umgangen.

LOW-CUT-Einstellknopf (11)

Der CS 2000H ist mit zwei unabhängigen Niederfrequenzfiltern ausgestattet. Diese Filter konnen von 20Hz bis 100Hz eingestellt werden und wurden entwickelt, um Freqenzen zu verringern, die unter denjenigen liegen, die von den Lautsprechern erzeugt werden konnen, oder um "Raumbruppen" zu verringern. Freqenzen unter der Knopfeinstellung des jeweiligen Kanals werden gedämpft.

LOW-CUT-Schalter (12)

Der LOW-CUT-Schalter ist ein eingelassener Druckschalter, mit dem der Tiefpassfilter aktiviert oder deaktiviert wird. Der Filter wird aktiviert, indem der Schalter in die Position IN gedrück wird.

Stecker HIGH PASS/FULL RANGE OUTPUT (13)

Die Funktion des Steckers HIGH PASS/FULL RANGE OUTPUT hängt von der Einstellung des jeweiligen MODE-Schalters ab. Diese Stecker ermitteligt das Anschlieben von Frenzen über der Einstellung des CROSSOVER-Knops an einen zweiten Veränderter. Steht der MODE-Schalter auf der Position HIGH PASS, liegt der hochfrequente Anteil der Frenzweiche am Stecker vor. Steht der MODE-Schalter auf der Position FULL RANGE oder LOW PASS, wird die Frenzweiche umgangen, sodass ein Anschluss des Full-Range-Signals an einen zweiten Veränderter möglich ist.

Stecker LOW PASS OUTPUT (14)

Der Stecker LOW PASS OUTPUT ermitteligt das Anschlieben von Frenzen unter der Einstellung des CROSSOVER-Knopfs an einen zweiten Veränder. Diese Ausgang ist bei niedrigen Frenzen unabhängig von der Einstellung des MODE-Schalters.

Der CS 2000H ist mit verschiedenen Schaltungen ausgestellt, durch die er selbst und auch die Laufsprecher in nahezu jeder Situation geschützt werden. Peavey hat versucht, den Veränderk so narrensicher wie möglich zu machen, und hij unempfindlich gegenüber Kurzschluss, Leerlauf, ungreeigneten Lasten, Gleichspannung und Überhitzung gemacht. Schaltet ein Kanal in den DDT-Modus zur Gain-Verringerung, bleibt die Laufsprecherlast angeschlossen, Clipping-Prozentsatz oder Ausgangsleistung werden jedoch sofort verringgert. Tritt ein Problem auf, das den Schutzmodus eines Kanals aktiviert, leuchten die TEMP-LED oder DC-LED für diesen Kanal auf. Bei Gleichspannung am Ausgang, überhöhten Unterschallfrequenzen oder Wärmeüberlastung trennt das Ausgangsrelais des Kanals die Laufsprecherlast, bis das Problem behoben wird oder der Veränderk abgekühlt ist.

Ermittlung und Begrenzung von Verzerrung (DDT)

Wird ein Kanal angesteuert, bis hartes kontinuierliches Clipping erfolgt, verringt die DDT-Schaltung automatisch die Verständung des Kanals auf einen Pegel knapp unter der Clipping-Schwelle, sodass die Laufsprecher vor den starken kontinuierlichen Rechteckwellen geschützt sind, die erzeugt werden und Schaden verursachen können. Situationen, in denen die DDT-Schaltung aktiviert werden kann, sind u.a. unkontrolliertes Feedback, Schwingungen, unsachgemäß Einstellung der Ausrüstung oder Störungen in den vor dem Veränder angeschlossenen Geräten. Beim CS 2000H wird die DDT-Schaltung nicht durch normale Programmspitzen, sondern nur durch kontinuierliches, übermäßig Clipping ausgelöst. Erfolgt eine Begrenzung, leuchtet die DDT-LED hell und kontinuierlich auf.

Schutzfunktionen

LFC-Impedanzermittlung

Der CS 2000H ist mit einer innovativen Schaltung ausgestattet, die einen sicheren Betrieb bei jeder Last erhögt. Liegt an einem Veränderer eine Last vor, die die Endstufe überlastet, korrigiert die Load-Fault-Correction-Schaltung die Kanalveränderung auf einen sicheren Pegel. Dieses Verfahren zum Schutz der Endstufe ist den herkömmlichen Begrenzungsverfahren anderer Veränderker, die mit „roher Gewalt" arbeiten,weit überlegen. Die LFC-Schaltung beeinträchtigt die Schalleistung im Normalbetrieb nicht und ist unauffällig, wenn sie aktiviert ist.

Thermoschutz

Die internen Ventilatoren sorgen davon, dass der Verständner unter Normalbedingungen innerhalb seines Temperaturbereichs störungsfrei arbeitet. Erreicht die Temperatur des Kühlkörpers eines Kanals 85^ , was auf eine gestürte Luftzufahr hinweisen kann, schützt sich der Kanal unabhängig selbst, indem er seine Last abtrennt und sich abschaltet, bis er wieder abgekühlt ist. Solange leuchtet die TEMP-LED des Kanals auf. Zudem erlischt währenddessen die ACTIVE-LED, TEMP- und DDT-LED leuchten aber weiterhin, und die Kühlventilatoren laufen mit hoher Drehzahl weiter.

Kurzschluss

Wird ein Ausgang kurzgeschlossen, schützen LFC- und Thermoschaltung den Versteller automatisch. Die LFC-Schaltung ermittelt den Kurzschluss als außerst starke Überlastung und dampf das Signal, wodurch die Endstufen-Transistoren des Kanals vor Überlaststrom geschützt werden. Dauert der Kurzschluss an, schützt sich der Kanal möglicherweise selbst vor Überhitzung, indem er die Last abtrennt.

Schutz vor Gleichspannung

Ermittelt ein Verständerkanal Gleichspannung oder Unterschallfrequenzen an seinen Ausgangsklemmen, öffnet sich sofort sein Ausgangsrelais, um die Lautsprecher vor Beschädigung zu schätzen. Die DC-LED des Kanals leuchtet auf.

Einschalt-/Ausschaltschutz

Beim Einschalten bleibt der Verständärer im Schutzmodus, wobei die Ausgänge für etwa vier Sekunden abgetrennt sind, während das Gerät unter Spannung gesetzt wird und sich diese stabilisiert. Solange die Ausgangsrelais geöffnet sind, leuchten die DDT-LEDs auf. Wir das Gerät nicht mehr mit Strom gespeist, werden die Laatsprecherlasten sofort abgetrennt, sodass kein knackendes oder ploppendes Gerausch ertont.

RampUp™-Signalregelung

Wird der Verträger eingeschaltet oder ein Schutzmodus ausgeschelt, wird die RampUpTM-Schaltung aktiviert. Solange die Lautsprecher abgetrennt sind, dampf die RampUpTM-Schaltung das Signal vollständig. Nachdem sich das Ausgangsrelais geschlossen hat, steigt das Signal langsam und allmählich auf seinen eingestellten Pegel an. Die RampUpTM-Signalregelungsschaltung hat gegenüber der herkömmlichen Momenteinschaltung eineuge分钟ige Vorteile:

Ist während des Einschaltens (oder bei Ausschalten eines Schutzmodus) ein Signal vorhanden, werden die Laufsprecher vor einem plötzlichen, möglicherweise schädigenden Audiosignalbündel geschützt.

Da die Verstärkung verringgert wird, bis das Ausgangsrelais geschlossen ist, gibt es an den Kontakten keine Bogenbildung, was ihre Lebensdauer verlangert.

Laatsprecherschutz

Sämtliche Lautsprecher verfügen über elektrische, thermische und physikalische Grenzwerte, die beachtet werden müssen, um Schäden oder Versagen zu verhindern. Zu hohe Leistung, Niederfrequenzen an Hochfrequenztreibern, stark gekappte Wellenformen und Gleichspannung können für Kegel und Kompressionstreiber das Ende bedeuten. Der Peavey CS 2000H Verträker schützt die Lautsprecher automatisch vor Gleichspannungen und Unterschallsignalen. Weitere Informationen hierzu finden Sie im Abschnitt Schutzfunktionen. Mittel- und Hochfrequenzlautsprecher, insbesondere Kompressionstreiber, sind äußert empfindlich gegenüber Schäden durch zu hohe Leistung, gekappte Wellenformen oder Frequenzen unter ihren Passbandennwerten. Achten Sie unbedingt daraufuf, dass die niedrigen und mittleren Bänder einer elektronischen Frenzweiche an die korrekten Verträker und Treiber und nicht versehentlich an die für ein Band mit niedrigerer Frenz angeschlossen werden. Der Clipping-Punkt eines Verträkers ist seine maximale Spitzenausgangsleistung, und der Peavey CS 2000H Hochleistungsverträker kann eine höhere Leistung bringen, als viele Lautsprecher ohne Schäden bearbeiten können. Achten Sie daraufuf, dass das Spitzenleistungsvermögen des Verträkers Ihr Lautsprechersystem nicht überlastet.

Sicherungen können ebenfalls verwendet werden, um die Leistungszufuhr zu den Laufsprechertreibern zu begrenzen. Als erher strombegrenzende anstatt spanningsbegrenzende Vorrichtungen sind sie jedoch eine unzureichende Lösung, und als schwächstes Glied können sie nur einmal eingesetzt werden und müssen dann ausgetauscht werden. Einige Sicherungen schlechter Qualität verfügen über einen betrachtlichen Reihenwiderstand, der die Dämpfung der Laufsprecherbewegung durch den Veränder beeingträchtigen und)sogar die Klangqualität des Systems verschlechtern kann. Sollten Sie Sicherungen einsetzen wollen, erfragen Sieitte beim Laufsprecherhersteller die geeigneten Stromnennwerte und die erforderliche Trägheit.

Treiben Sie eine niederfrequente Laufsprecherbox nie mit Freqenzen, die unter ihrer jeweiligen ausgelegten Freqenz liegen. Aufgrund der verringiten Schalldämpfung konnte eine auf eine bestimmte Resonanz abgestimmte Box selbst bei mäßiger Leistung vollig absacken. Die Frequenzgrenzen eines Laufsprechersystems finden Sie unter den jeweiligen technischen Daten.

Wartung des Verstärkers und Verantwortung des Nutzers

Eine regelmäßige Wartung des CS 2000H Verstärkers ist nicht erforderlich, und eine interne Justierung sollte während seiner Lebensdauer überflüssig sein. Ihr CS 2000H Verstärker ist äußert leistungsfähig und kann sowohl für Laatsprecher als auch für Personen Gefahren bergen. Lesen Sie sich als verantwortlicher Nutzer den Abschnitt Wichtigte Sicherheitshinweise durch, und achten Sie daraufuf, dass Installation, Anschluss und Betrieb des Verstärkers korrekt gemäß den Anweisungen in dieser Anleitung erfolgen. Viele Laatsprecher werden durch übermäßige Verstärkerleistung beschädigt oder zerstört, was insbesondere bei den gebrücken den Hochleistungsverstärkern der Fall ist. Lesen Sie sich den Abschnitt Laatsprecherschutz durch, und beachten Sie immer Dauer- und Spitzenleistungsvermögen des Laatsprechers.

Erklärung der Begriffe

(für die Setup-Anweisungen)

Stereo: Music mit zwei getrennten Kanälen, in der Regel einem linken und einem rechten Kanal.

Mono: Musik mit nur einem Kanal.

Frequenzweiche: Eine elektronische Vorrichtung, die hohe und niedrige Frenzen trennt und sie an verschiedene Ausgänge sendet. Die getrennten Signale werden in der Regel an einen High-Ausgang und einen Low-Ausgang gesendet.

Bi-Amping: Das Trennen von Hoch- und Niederfrequenzen mit einer Frequenzwiele, wobei für jeder Freqenz eigene Lautsprecher und Veränder verwendet werden.

Full Range: Hoch- und Niederfrequenzen werden in einem einzigen Kanal zusammenfasst.

Programm: Das Signal, das über die Anschlüsse an den Veränder gesendet wird.

Hochpassfilter: Lässt nur die Hochfrequenzen durch und blockiert die Niederfrequenzen.

Tiefpassfilter: Lässt nur die Niederfrequenzen durch und blockiert die Hochfrequenzen.

Mid/High: Der Lautsprecher, über den alles bis auf die Niederfrequenzen lauft.

Sub: Der Lautsprecher, der ausschließlich für die Niederfrequenzen ausgelegt ist.

Parallel: Beide Laatsprecher oder Eingänge haben dasselbe Signal. Bei Laatsprechern bedeutet dies, dass der zweite Laatsprecher an den ersten Laatsprecher angeschlossen wird und so weiter.

Setup-Anweisungen

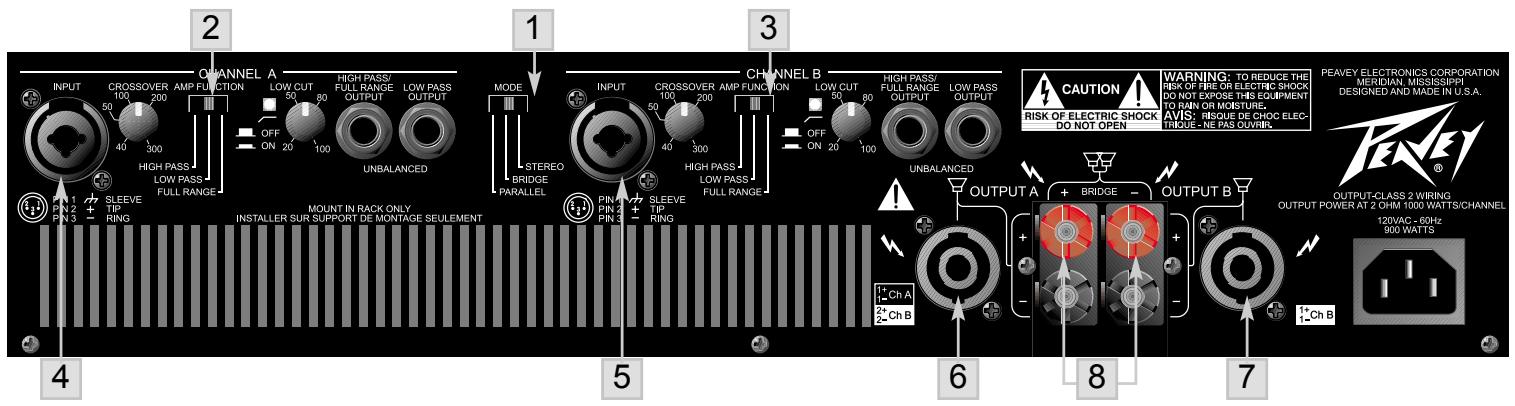

Stereobetrieb

1. AMP-MODE-Schalter 1 auf STEREO stellen.
2. AMP-FUNCTION-Schalter 2 und 3 von Kanal A und B auf FULL RANGE stellen.
3. Left- und Right-Programmsignal an Eingänge 4 und 5 von Kanal A und B anschließen.
4. Lautsprecherausgabe 6 und 7 von Kanal A und B an Full-Range-Eingänge des Lautsprechers anschließen.

Betrieb im Mono-Bridge-Modus

1. AMP-MODE-Schalter 1 auf BRIDGE stellen.
2. Monoprogrammsignal an Eingang 4 von Kanal A anschließen.
3. Lautsprecher über die beiden ROTEN Bananenstecker an die Verstärkerausgabe 5 anschließen. Kanal A ist positiv, Kanal B negativ.

Achtung: Die Eingangspegelregler für die Kanäle A und B müssen beim Verständner identisch eingestellt werden, um einen korrekten Betrieb zu gewährleisten.

Zweikanal-Mono-Parallel-Modus (mit einem einzigen Kanaleingang)

1. AMP-MODE-Schalter 1 auf PARALLEL stellen.
2. Monoprogrammsignal an Eingang 4 von Kanal A anschließen.
3. Lautsprecher an Eingänge 6 und 7 von Kanal A und B anschließen.

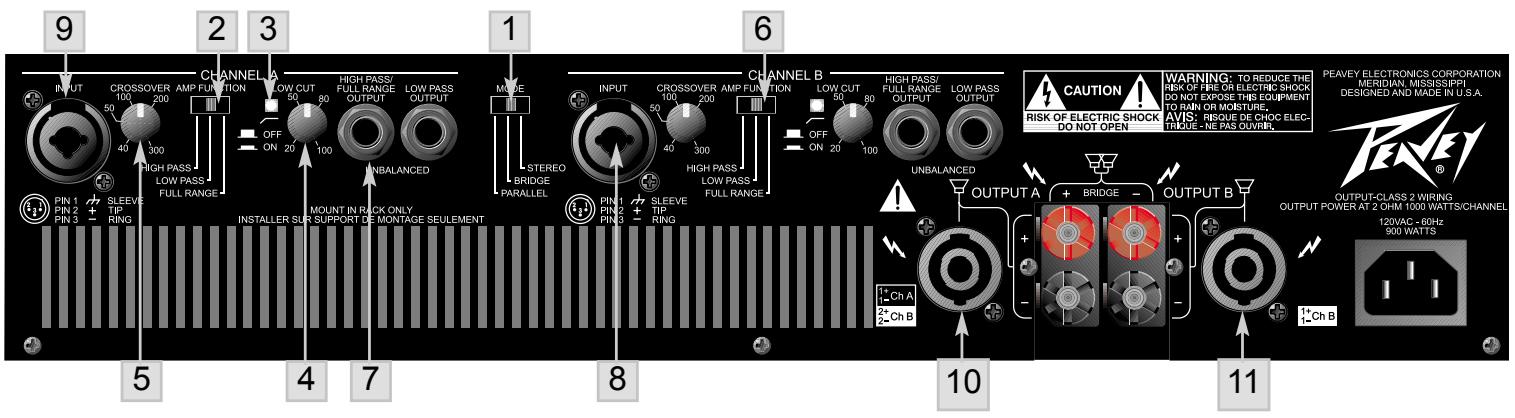

Mono-Biamp-Betrieb (Subwoofer und Mid/High-Box)

1. AMP-MODE-Schalter 1 auf STEREO stellen.
2. AMP-FUNCTION-Schalter 2 von Kanal A auf HIGH PASS stellen.
3. LOW CUT 3 von Kanal A einschalten.
4. Den LOW-CUT-Frequencyinstellknopf 4 von Kanal A entsprechend der Niedergrenzfrequency oder dem -3 dB- Absenkpunkt des Subwoofoers einstellen. (Wenn diese Daten nicht besteht sind, auf 40 Hz einstellen.)
5. CROSSOVER-Frequencyinstellknopf 5 von Kanal A auf die gewünschte Überschneidungsfrequency einstellen (in der Regel 100-150 Hz).
6. AMP-FUNCTION-Schalter 6 von Kanal B auf FULL RANGE stellen.
7. Ein kurzes geschirmtes Kabel an den High-Pass/Full-Range-Ausgang 7 von Kanal A anschließen.
8. Das andere Ende desselben Kabels an den Eingang 8 von Kanal B anschließen.
9. Monoprogrammsignal an Eingang 9 von Kanal A anschließen.
10. Subwoofer (parallel) an Ausgang 10 von Kanal A anschließen.
11. Mid/High-Box(en) (parallel) an Ausgang 11 von Kanal B anschließen

Rated Power:

Bridged 4 ohms:
