BEDIENUNGSANLEITUNG MP 600 PEAVEY
Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu können.
Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.
VORSICHT: Risiko — Elektrischer Schlag! Nicht öffnen!
VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung entfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden könnten. Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen.
ACHTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte dieses Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitung lesen.

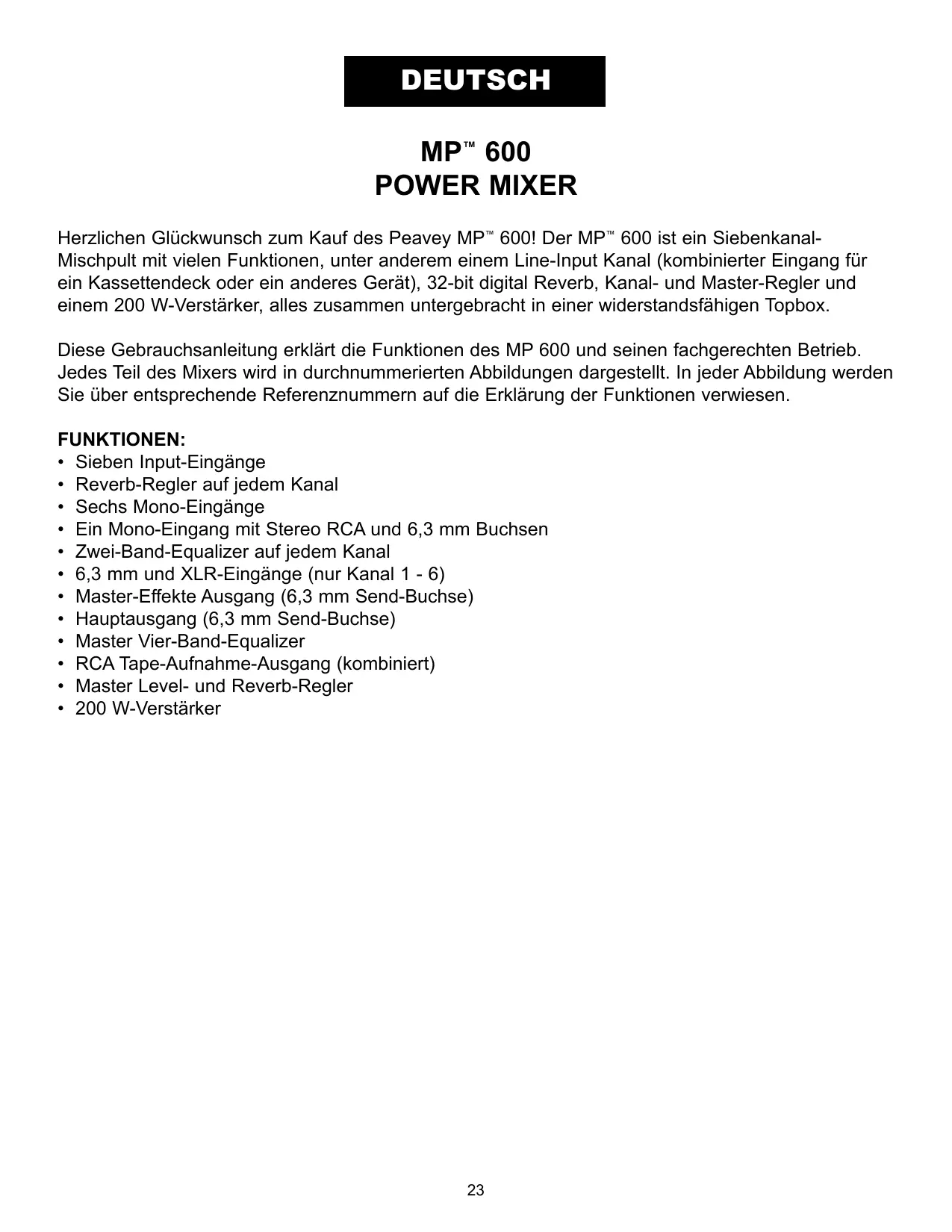

Herzlichen Glückwunsch zum Kauf des Peavey MP ^™ 600! Der MP ^™ 600 ist ein Siebenkanal-Mischpult mit vielen Funktionen, unter anderem einem Line-Input Kanal (kombinierter Eingang für ein Kassettendeck oder ein anderes Gerät), 32-bit digital Reverb, Kanal- und Master-Regler und einem 200 W-Verstärker, alles zusammen untergebracht in einer widerstandsfähigen Topbox.
Diese Gebrauchsanleitung erklärt die Funktionen des MP 600 und seinen fachgerechten Betrieb. Jedes Teil des Mixers wird in durchnummerierten Abbildungen dargestellt. In jeder Abbildung werden Sie über entsprechende Referenznummern auf die Erklärung der Funktionen verwiesen.
FUNKTIONEN:
- Sieben Input-Eingänge
• Reverb-Regler auf jedem Kanal - Sechs Mono-Eingänge
- Ein Mono-Eingang mit Stereo RCA und 6,3 mm Buchsen
• Zwei-Band-Equalizer auf jedem Kanal - 6,3 mm und XLR-Eingänge (nur Kanal 1 - 6)
• Master-Effekte Ausgang (6,3 mm Send-Buchse)
• Hauptausgang (6,3 mm Send-Buchse)
• Master Vier-Band-Equalizer
• RCA Tape-Aufnahme-Ausgang (kombiniert)
• Master Level- und Reverb-Regler
• 200 W-Verstärker

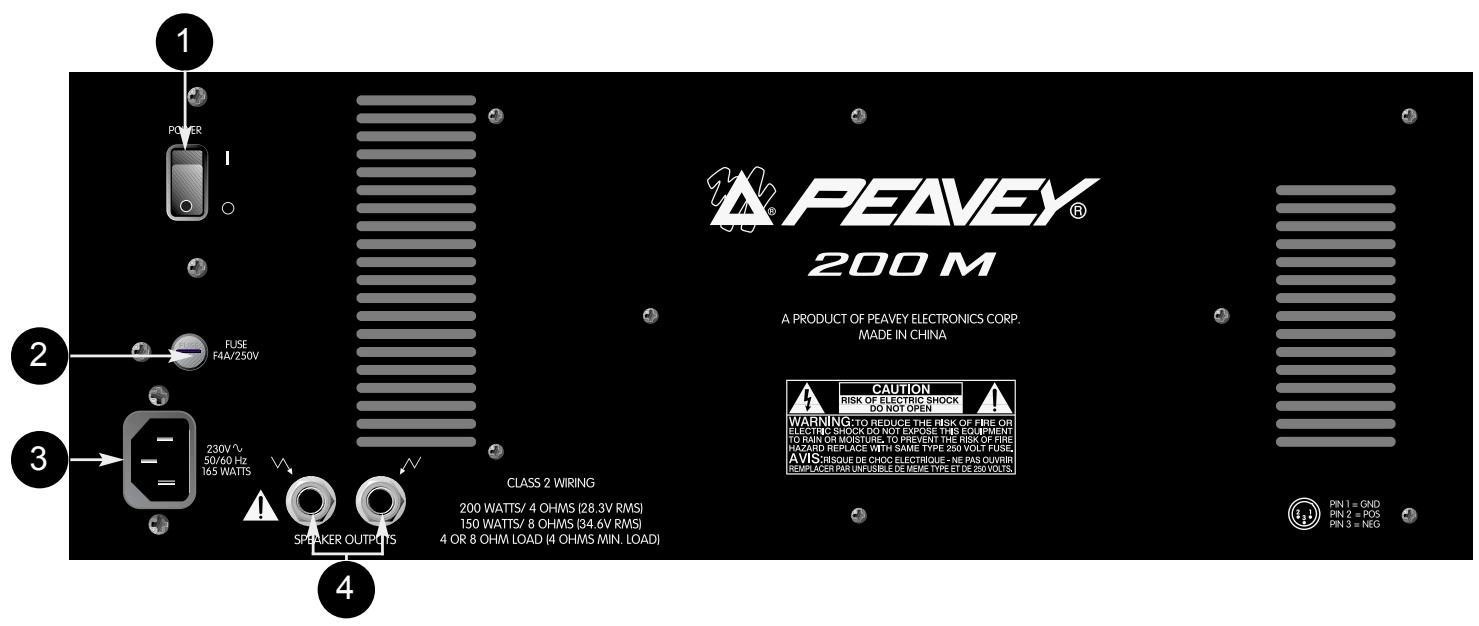

POWER (NETZANSCHLUSS)
Dieser Abschnitt beschreibt den richtigen Stromanschluss an Ihren MP 600. Um Ihre Sicherheit und die Ihres MP 600 zu gewährleisten, beachten Sie bitte alle Warnhinweise genau.
1. POWER SWITCH (NETZSCHALTER)
Zum Ein- und Ausschalten der Stromzufuhr.
2. FUSE (GERÄTESICHERUNG)
Die Sicherung befindet sich im Deckel der Sicherungshalterung. Falls die Sicherung durchbrennt, ERSETZEN SIE SIE BITTE NUR MIT EINER SICHERUNG GLEICHEN WERTES UND TYPS, UM SCHÄDEN AM GERÄT UND DEN VERFALL DER GARANTIE ZU VERMEIDEN. Sollte die Sicherung öfter durchbrennen, lassen Sie das Gerät in einem Peavey Service Center reparieren.
WARNING: DIE SICHERUNG NUR BEI GEZOGENEM NETZSTECKER AUSTAUSCHEN.
3. REMOVABLE AC POWER CORD (ABNEHMBARES NETZKABEL)
Dieser Eingang ist für das (mitgelieferte) Netzkabel vorgesehen. Verbinden Sie das Kabel mit dem Eingang und einem richtig geerdeten Wechselstromanschluss. Beim Anlegen der falschen Netzspannung besteht die Gefahr, dass das Gerät beschädigt wird (beachten Sie die Spannungsangabe auf dem Gerät). Entfernen Sie keinesfalls den Erdungspol des Netzsteckers. Dieses Gerät wird mit einem entsprechend ausgelegten Netzstecker geliefert. Falls dieser verloren oder beschädigt wird, verwenden Sie nur Ersatz mit den richtigen Merkmalen.
SPEAKER CONNECTIONS (LAUTSPRECHERANSCHLÜSSE)
Dieser Abschnitt soll Ihnen helfen, die beiden Lautsprecherbuchsen auf der Hinterseite Ihres MP 600 zu finden. Obwohl es zwei Buchsen gibt, sind sie Mono (parallel), nicht Stereo. (2-8 Ohm Lautsprecher)
Achtung: Die Gesamt-Lautsprecher-Impedanz darf nie das angegebene Minimum unterschreiten.
4. SPEAKER OUTPUTS (LAUTSPRECHERAUSGÄNGE)
Am Verstärkerausgang sind zwei parallele 6,3 mm-Buchsen angebracht. Minimal-Impedanz für Lautsprecher ist 4 Ohm.

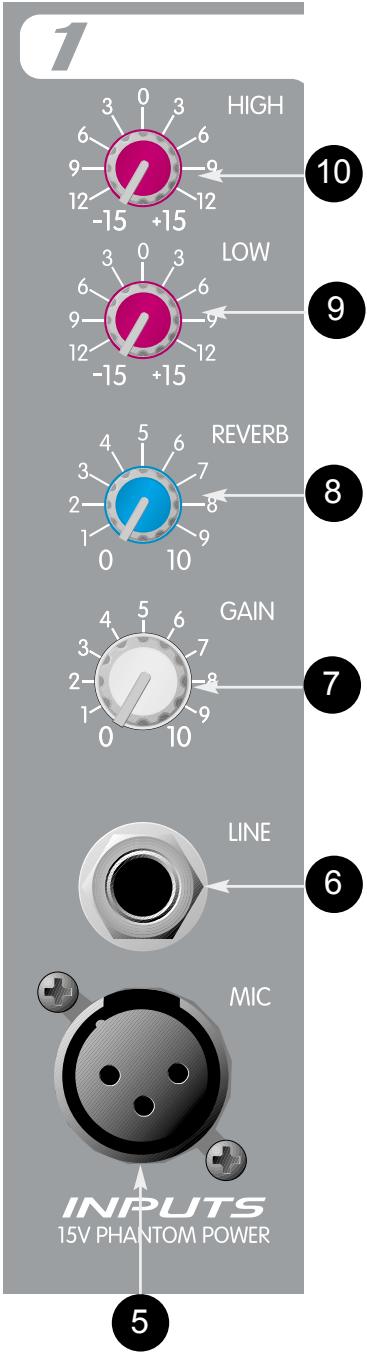

KANAL (1 — 6) FUNKTIONEN
Der folgende Abschnitt beschreibt die Kanäle 1 — 6. Diese Eingangskanäle sind alle gleich. Einige der unten angeführten Funktionen treffen auch auf Kanal 7 zu.
Dies ist ein symetrischer XLR Low-Eingang, optimiert für Mikrofone oder andere Quellen mit niedriger Impedanz. 2 = +. Dieser Anschluss hat immer +15V Phantom Power an Pin 2 und 3. Pin 1= Erde.
ACHTUNG: MANCHE ARTIKEL, AUCH EINIGE SCHNURLOSE MIKROFONE, KÖNNEN DURCH PHANTOM POWER BESCHÄDIGT WERDEN. BEACHTEN SIE VOR DEM ANSCHLUSS DIE GEBRAUCHSANWEISUNG DES ARTIKELS, DEN SIE AM MIC-EINGANG ANSCHLIESSEN WOLLEN. Phantom Power hat keinen Einfluss auf dynamische Mikrofone mit niedriger Impedanz.
6. Line input (Line-Eingang)
6,3 mm asymetrische Buchse für Line-Level Quellen mit 6,3 mm Klinken-Stecker (TS). Die beiden Eingänge (XLR und 6,3 mm) können nicht gleichzeitig benutzt werden.
7. GAIN
Stellt das Niveau der einzelnen Kanäle beim Mischen ein.
8. REVERB
Stellt den Level auf internen Hall vom Kanal und muss in Verbindung mit dem Master Reverb-Level verwendet werden. Es kommt nach dem Gain und wird über die Einstellung des Gain (8) beeinflusst. Der Reverb-Regler bestimmt auch den Level eines Signals, das an den Effekt-Ausgang (14) gesendet wird.
9. LOW EQ
Die Bandbreite kann um 15 dB (bei 100 Hz) angehoben oder abgesenkt werden. Ein dünnes Signal kann voluminöser gemacht und ein basslastiges Signal ausgedünnt werden.
10. HIGH EQ
Die Bandbreite kann um 15 dB (bei 10 kHz) angehoben oder abgesenkt werden. Abhängig von der Tonquelle kann Rauschen entfernt oder mehr Brillanz hinzugefügt werden.

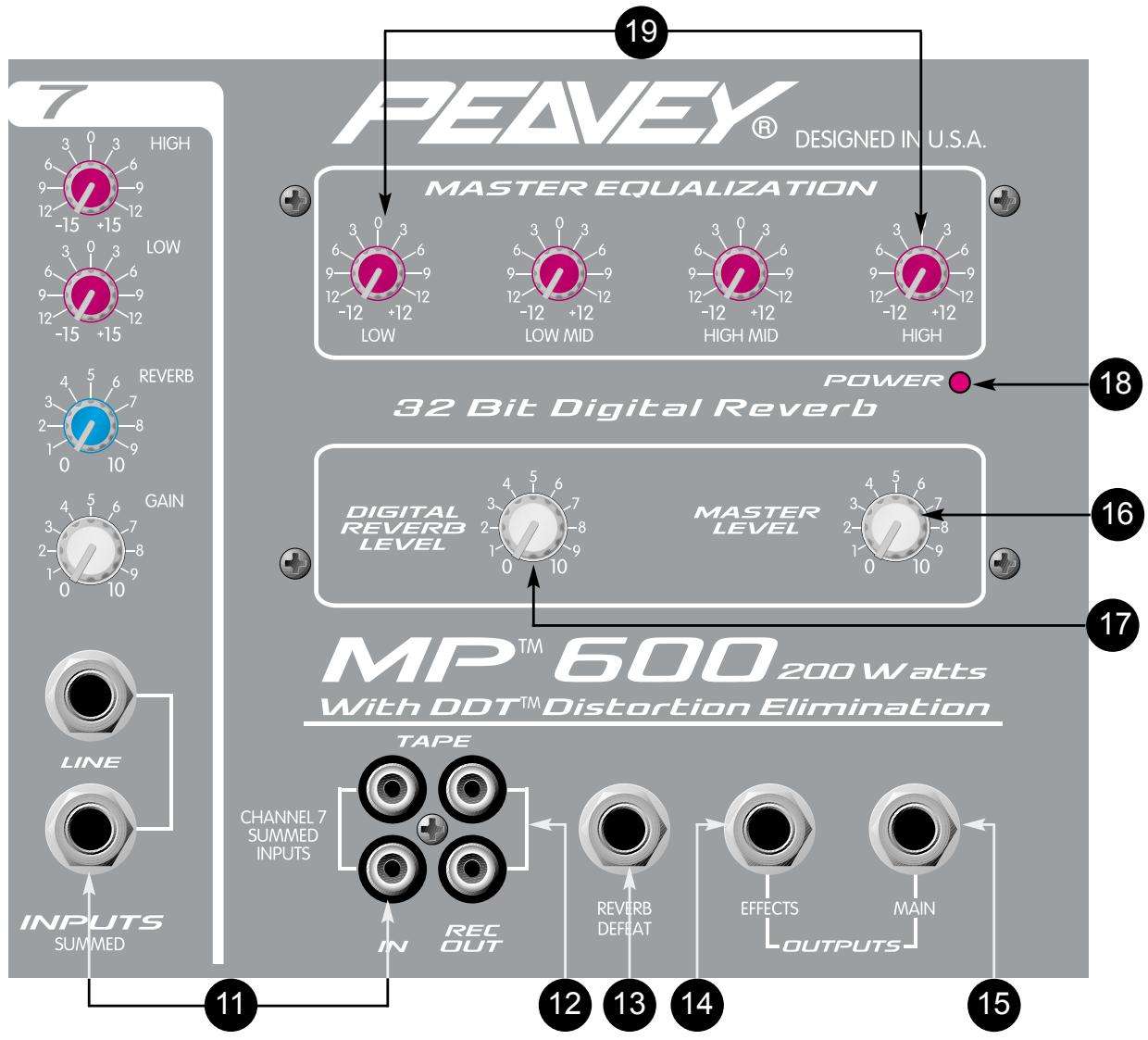

FUNKTIONEN DES KANAL SIEBEN
Kanal 7 hat zwei 6,3 mm-Eingänge und RCA-Tape-Eingänge. Diese Eingänge werden zusammengelegt. Sie vereinen das linke und rechte Signal einer Stereo-Quelle, wie z.B. eines Tapes oder eines CD-Players.
11. LINE UND TAPE INPUTS (LINE- UND TAPE-EINGÄNGE)
RCA- und 6,3 mm-Buchsen nehmen ein Stereo-Eingangssignal von einem CD-Player, Kassettendeck oder Keyboard an. Dieses Eingangssignal wird intern zu einem Mono-Signal zusammengefasst. Auf Seite 10 finden Sie Bedienungshinweise.
VORSICHT: Achten Sie darauf, nicht auf ein Gerät aufzunehmen, dessen Ausgang mit den Line/Tape-Eingangsbuchsen verbunden ist, und dass auf Kanal 7 nicht Gain aufgedreht ist, sonst kommt es zur Rückkoppelung. Sie können die Tape-Eingänge am MP 600 ausstecken, wenn Sie auf das gleiche Deck aufnehmen wollen. Oder verwenden Sie zum gleichzeitigen Aufnehmen und Abspielen unterschiedliche Kassettendecks.
MASTER FUNKTIONEN
RCA Buchsen, an denen ein monaurales Signal liegt für den linken und rechten Eingang eines Stereokassettendecks. Das ist das Hauptsignal, das nach dem Master Level (16) und dem Master EQ genommen wird.
13. REVERB FOOTSWITCH (REVERB FUSSSCHALTER)
Für die Verbindung mit einem optionalen, entfernt aufgestellten Fußschalter. Der Fußschalter wird zum Ein- und Ausstellen des Halleffekts verwendet. Sie können ON/OFF Einknopf-Schalter #0051000 verwenden..
14. EFFEKTE OUTPUT (EFFEKTE-AUSGANG)
Einstecken in diese Mono (TS) 6,3 mm Buchse trennt den internen Hall, so dass Sie externe Effekte verwenden können. Um das Signal vom externen Effektgerät wieder zurückzuleiten, verwenden Sie den kombinierten Input des Kanal 7.
BEDIENUNGSHINWEIS: Wenn Sie Kanal 7 als Effektrücklauf verwenden, achten Sie darauf, dass Sie die Reverb-Einstellung auf Kanal 7 ganz auf "null" stellen (Position "0"). Andernfalls können Oszillationen oder andere eigenartige Effekte auftreten. Die Ursache ist eine Rückkoppelung, dadurch, dass ein Signal von der Effektschleife wieder zurück in die Effektschleife gelangt.
15. MAIN OUTPUT (MAIN-AUSGANG)
6,3 mm asymetrische Ausgang, der als Quelle für ein externes Verstärker-/Lautsprechersystem verwendet werden und in andere Mixer oder Tapedecks eingespeist werden kann. Dieses Signal wird nach dem Vier-Band-Equalizer entnommen.
Kontrolliert die Gesamtlautstärke des Systems.
Kontrolliert den Gesamthall, der im Hauptmix gehört wird.
18. POWER LED
Leuchtet, wenn der Mixer mit Strom versorgt wird.
19. MASTER EQUALIZATION (MASTER-EQUALIZER)
Bietet ±12 dB Equalization auf jeder Center-Frequenz. Einen EQ-Boost erhält man, wenn man den Regler eines bestimmten EQ-Bands über "0" einstellt. EQ wird gestoppt, wenn man den Regler eines bestimmten EQ-Bands unter "0" einstellt. Die folgende liste beschreibt jeden EQ-Regler und seine Center-Frequenz.
BEDIENUNGSHINWEIS: Dieser Equalizer ist für Tonregelung in Räumen,
Rückkoppelungskontrolle und Systemtoneinstellung vorgesehen. Kein Equalizer kann die Wiedergabequalität eines schlechten Lautsprechers korrigieren. Beginnen Sie immer mit allen Reglern in der Position "0" und vermeiden Sie große Bereiche des Audio-Frequenzbereichs zu verstärken, das könnte die dynamische Breite des Systems einschränken.
