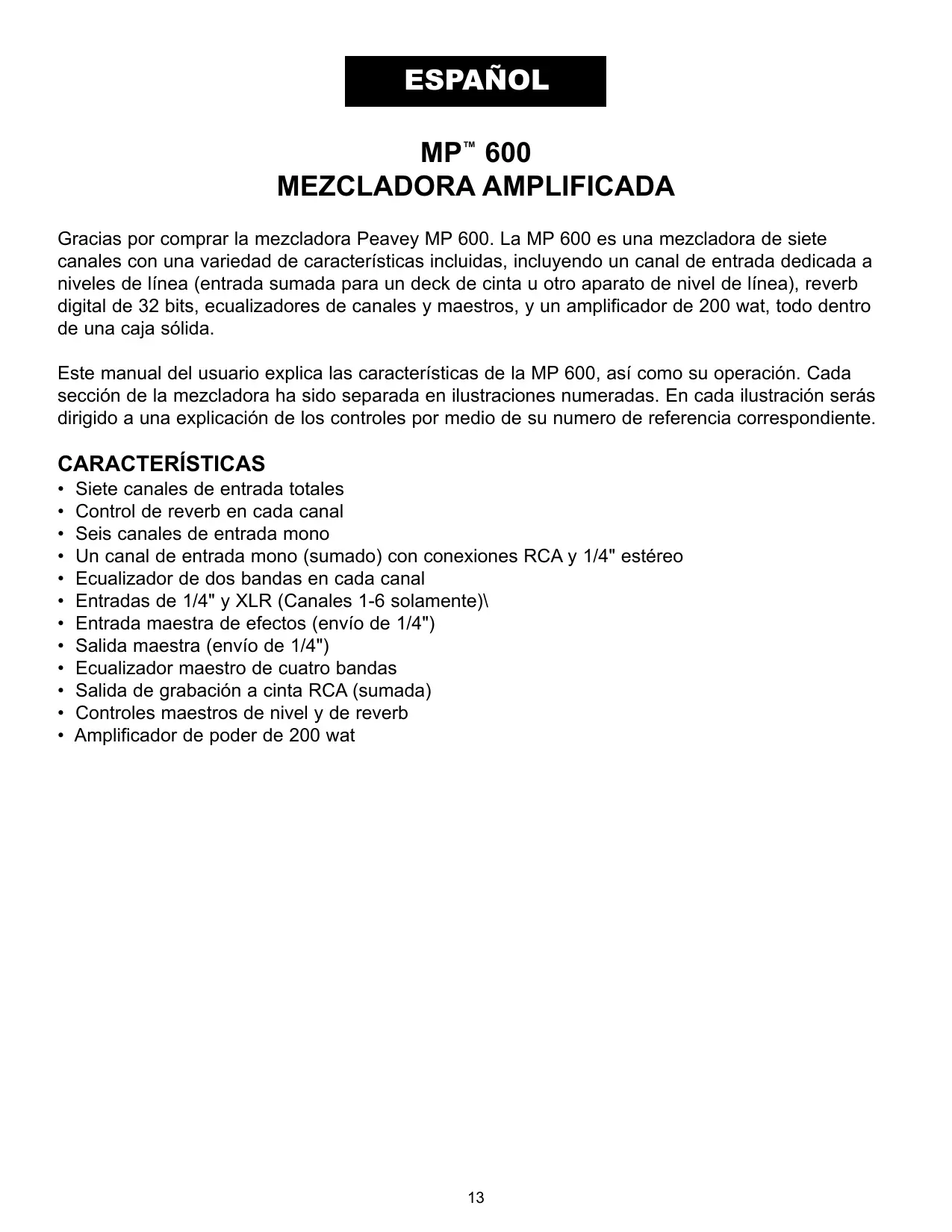

Este símbolo tiene el propósito, de alertar al usuario de la presencia de “(voltaje) peligroso” sin aislamiento dentro de la caja del producto y que puede tener una magnitud suficiente como para constituir riesgo de descarga eléctrica. Este símbolo tiene el propósito de alertar al usario de la presencia de instruccones importantes sobre la operación y mantenimiento en la información que viene con el producto. PRECAUCION: Riesgo de descarga eléctrica ¡NO ABRIR! PRECAUCION: Para disminuír el riesgo de descarga eléctrica, no abra la cubierta. No hay piezas útiles dentro. Deje todo mantenimiento en manos del personal técnico cualificado. ADVERTENCIA: Para evitar descargas eléctricas o peligro de incendio, no deje expuesto a la lluvia o humedad este aparato Antes de usar este aparato, Iea más advertencias en la guía de operación. ESPAÑOL MP™ 600 MEZCLADORA AMPLIFICADA Gracias por comprar la mezcladora Peavey MP 600. La MP 600 es una mezcladora de siete canales con una variedad de características incluidas, incluyendo un canal de entrada dedicada a niveles de línea (entrada sumada para un deck de cinta u otro aparato de nivel de línea), reverb digital de 32 bits, ecualizadores de canales y maestros, y un amplificador de 200 wat, todo dentro de una caja sólida. Este manual del usuario explica las características de la MP 600, así como su operación. Cada sección de la mezcladora ha sido separada en ilustraciones numeradas. En cada ilustración serás dirigido a una explicación de los controles por medio de su numero de referencia correspondiente. CARACTERÍSTICAS

Siete canales de entrada totales Control de reverb en cada canal Seis canales de entrada mono Un canal de entrada mono (sumado) con conexiones RCA y 1/4" estéreo Ecualizador de dos bandas en cada canal Entradas de 1/4" y XLR (Canales 1-6 solamente)\ Entrada maestra de efectos (envío de 1/4") Salida maestra (envío de 1/4") Ecualizador maestro de cuatro bandas Salida de grabación a cinta RCA (sumada) Controles maestros de nivel y de reverb Amplificador de poder de 200 wat

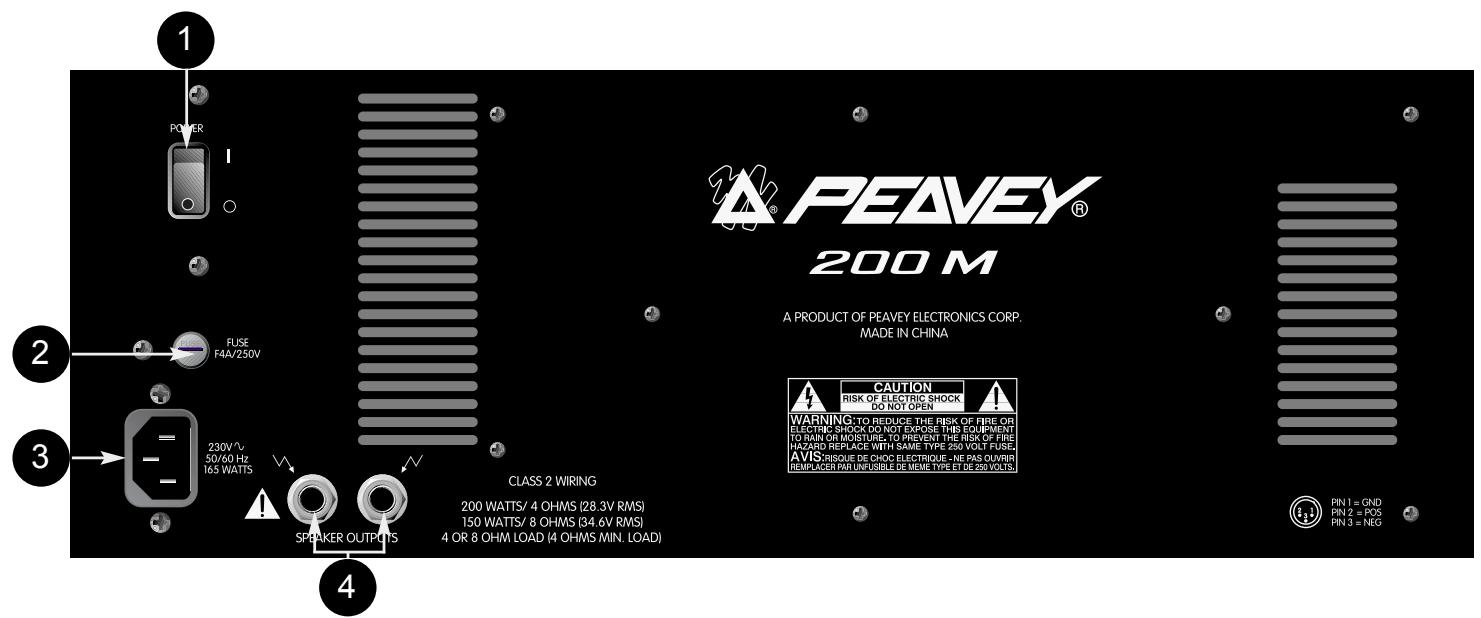

PODER Esta sección describe la aplicación correcta de poder CA a tu MP 600. Para asegurar tu seguridad y la de tu MP 600, por favor presta atención a todas las precauciones indicadas.

SWITCH DE PODER

Se usa para encender o interrumpir la corriente.

FUSIBLE El fusible está localizado dentro de la tapa del receptáculo para el fusible. Si el fusible falla, TIENE QUE SER REEMPLAZADO POR UNO DE LAS MISMAS MEDIDAS Y VALORES PARA EVITAR DAÑOS AL EQUIPO Y MANTENER LA GARANTÍA VÁLIDA. Si el amp funde fusibles repetidamente, debe ser llevado a un centro de servicio calificado para que la reparen. CUIDADO: EL FUSIBLE SÓLO DEBE SER REEMPLAZADO CUANDO EL CABLE DE CORRIENTE HA SIDO DESCONECTADO DE LA PARED.

CABLE REMOVIBLE DE CORRIENTE ALTERNA. Este conector es para el cable de línea IEC (incluido), que proporciona poder CA a la unidad. Conecta el cable de línea a este conector y a un suministro de corriente alterna propiamente aterrizado. Puede ocurrir daño al equipo si un voltaje incorrecto es usado (ver marcación de voltaje en la unidad). Nunca quites o cortes el alfiler de tierra del cable de línea. Esta unidad trae un cable propiamente clasificado. Si se pierde o se daña, reemplázalo con uno que tenga las especificaciones correctas.

CONEXIONES DE BOCINAS

Esta sección te ayudará a localizar las dos conexiones de salidas de bocinas en la parte trasera de tu MP 600. Aunque hay dos salidas, estas son mono (paralelas) y no estéreo. (bocinas de 2-8 ohmios)

CUIDADO: Nunca permitas que el total de la impedancia de las bocinas caiga por debajo de la impedancia mínima.

SALIDAS DE BOCINAS

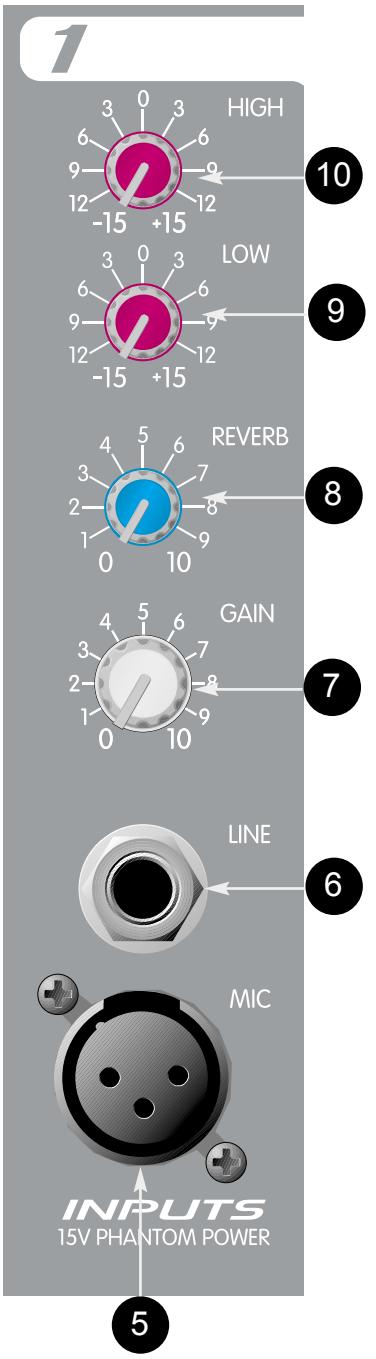

Dos conexiones paralelas de 1/4" son proporcionadas como salidas del amplificador. El mínimo de impedancia para las bocinas debe ser 4 ohmios. CARACTERÍSTICAS DE LOS CANALES (1-6) La siguiente sección describe los canales 1-6. Cada una de estas entradas es idéntica. Algunas de las características aquí mencionadas también pueden ser encontradas en el canal 7.

CUIDADO: ALGUNOS PRODUCTOS, INCLUYENDO

MICROS INALAMBRICOS, PUEDEN SER DAÑADOS

POR EL PHANTOM POWER. REVISA LOS

INSTRUCTIVOS DE CUALQUIER PRODUCTO QUE

QUIERAS CONECTAR A LA ENTRADA DE MICRO ANTES DE HACER LA CONEXIÓN. El poder phantom no afecta micros dinámicos de baja impedancia.

ENTRADA DE MICRO

Entrada de baja impedancia XLR optimizada para micros u otras fuentes de baja impedancia. El pin 2 es el positivo. Este conector cuenta con fuente de poder phantom power constante en los pins 2 y 3 (el pin 1 es la referencia de tierra).

Entrada de línea Entrada no balanceada de 1/4" que acepta fuentes con nivel de línea. Las dos entradas (XLR y 1/4") no pueden ser usadas simultáneamente.

GANANCIA Ajusta el nivel del canal independiente en la mezcla.

REVERB Ajusta el nivel al reverb interno del canal y debe ser usado en conjunto con el nivel maestro de reverb. Es post ganancia y será afectado por los ajustes de ganancia (7). El control de reverb también determina la cantidad de nivel de señal que se envía a la salida de efectos (14).

EQ GRAVE Un ecualizador tipo ‘shelving’ de tono activo que varía las frecuencias graves ± 15 dB en 100 Hz. Añadirá profundidad a las señales delgadas, y limpiara las lodosas. EQ AGUDO Un ecualizador tipo ‘shelving’ de tono activo que varía las frecuencias agudas +/- 15 dB en 10 kHz. Ha sido diseñado para quitar ruido y añadir brillantez a la señal, dependiendo de la calidad de la fuente.

CARACTERÍSTICAS DEL CANAL SIETE

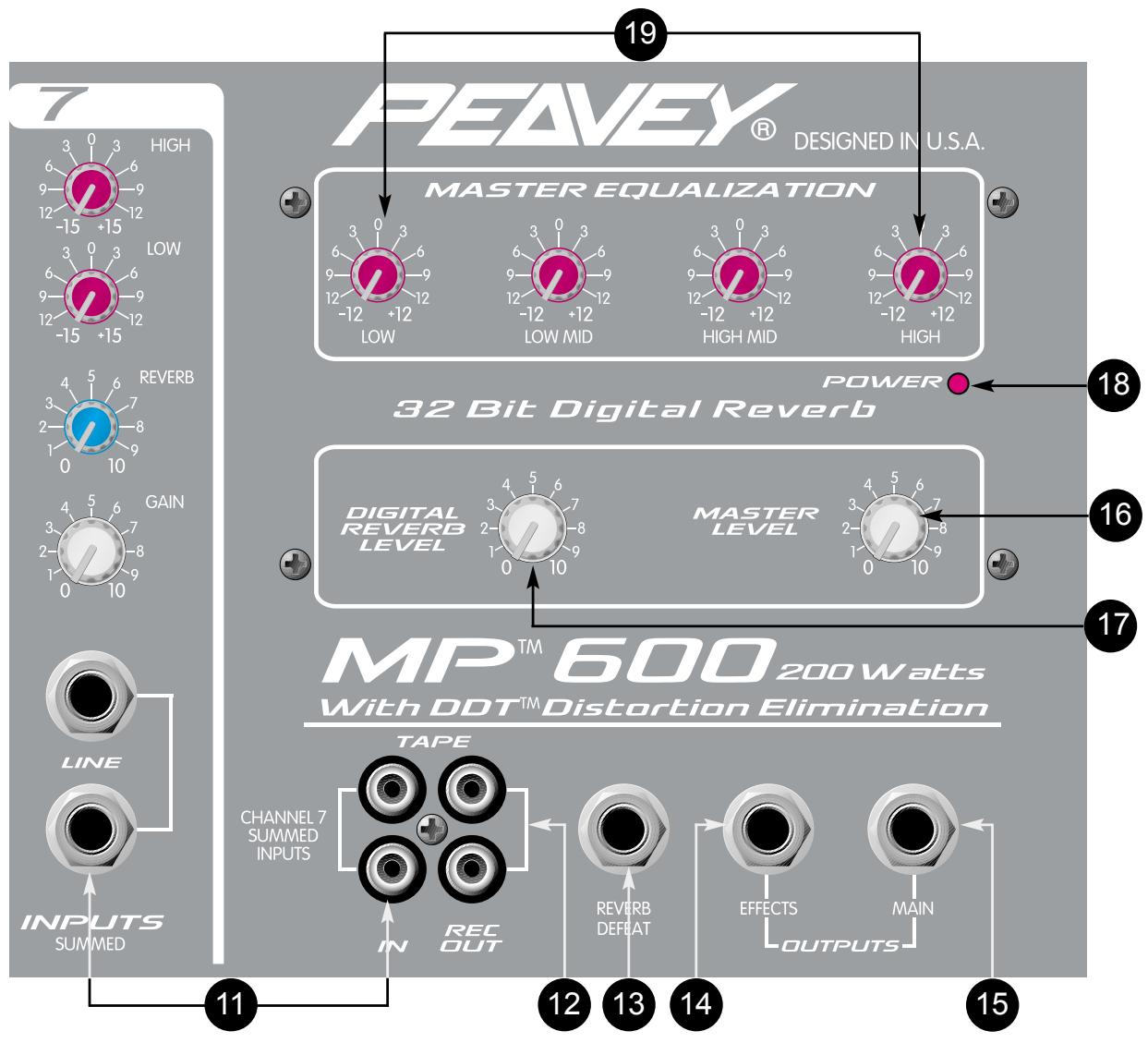

El canal 7 tiene dos entradas de 1/4"de línea y RCA de cinta. Estas entradas son sumadas. Suman las señales estéreo izquierda y derecha de la fuente como un reproductor de CDs.

ENTRADAS DE LÍNEA Y CINTA

Las entradas de RCA y 1/4" estéreo aceptan señales de una fuente estéreo como un reproductor de CDs, un deck de cintas o un teclado. Estas entradas son sumadas internamente a una señal mono, ver pag. 10 para una nota operacional. CUIDADO: Se debe tener cuidado de no grabar a un deck que tiene las salidas conectadas al canal 7 y con la ganancia subida, ya que resultará en retroalimentación. Puedes desconectar las entradas de cinta en la MP 600 si estás grabando al mismo deck. O, puedes usar un deck diferente para grabar y reproducir simultáneamente.

SALIDAS DE CINTA (REC) La MP 600 cuenta con salidas RCA que proporcionan una señal monoaural a las entradas derecha e izquierda de un deck de grabación. Esta es la señal maestra después de pasar por el nivel maestro (16) y el EQ maestro.

CONTROL DE PEDAL DE REVERB

Se proporciona para la conexión de un controlador de pedal opcional. El pedal te permite activar o desactivar el reverb. Puedes usar el switch de un sólo botón #0051000.

SALIDA DE EFECTOS

El conectar a esta salida mono (TS) de 1/4" desconecta el reverb interno, permitiéndote utilizar procesadores de sonido externos. Para regresar la señal, usa las entradas sumarias del canal 7. NOTA OPERACIONAL: Cuando uses el canal 7 como retorno de efectos, es importante que el nivel de control del reverb esté en la posición de apagado (posición "0"). El no hacer esto puede ocasionar oscilación u otros efectos extraños. Esto se da por la retroalimentación de la señal del circuito de efectos de regreso al circuito.

SALIDA MAESTRA (MAIN) Salida no balanceada de 1/4" que puede ser usada para alimentar un amplificador/bocina externa, alimentar a otras consolas o un deck de grabación. Esta señal es tomada después del EQ maestro de cuatro bandas.

CONTROL MAESTRO DE NIVEL

Controla el volumen general del sistema.

CONTROL MAESTRO DE NIVEL DE REVERB

Controla la cantidad de reverb que se escuchará en la mezcla general.

LED DE PODER

Se ilumina cuando la mezcladora recibe poder de CA.

ECUALIZACIÓN MAESTRA

Provee +/- 12 dB de ecualización en la frecuencia central. El realce de frecuencias se obtiene al mover el control de una banda particular arriba de la posición “0”. El corte de frecuencias se obtiene al mover el control de una banda encima de la posición “0”. La lista siguiente describe cada control del ecualizador y su frecuencia central. Grave - tipo shelving - 40 Hz Medio Grave- tipo pico - 300 Hz Medio Agudo – 2 kHz Agudo – 10 kHz NOTA OPERACIONAL: Este ecualizador está diseñado para proveerte ecualización de sala, control de retroalimentación y sistema de control de tono. Ninguna curva de ecualización resolverá los problemas de un sistema de bocinas de baja calidad. Siempre comienza con los controles en la posición “0” y manténte alejado de amplificación excesiva de ciertos segmentos de las bandas de audio, lo que limita el rango dinámico del sistema.
