MANUAL DE USUARIO PV 2000 PEAVEY
Este símbolo tiene el propósito de alertar al usuario de la presencia de “(voltaje) peligroso” que no tiene aislamiento dentro de la caja del producto que puede tener una magnitud suficiente como para constituir riesgo de corrientazo.
A
Este simbolo tiene el propósito de alertar al usuario de la presencia de instruccones importantes sobre la operación y mantenimiento en la literatura que viene con el producto.
PRECAUCION: Riesgo de corrientazo – No abra.
PRECAUCION: Para disminuir el riesgo de corrientazo, no abra la cubierta. No hay piezas adentro que el usuario pueda reparar. Deje todo mantenimiento a los técnicos calificados.
ADVERTENCIA: Para evitar corrientazos o peligro de incendio, no deje expuesto a la lluvia o humedad este aparato Antes de usar este aparato, lea más advertencias en la guia de operacibn.
A

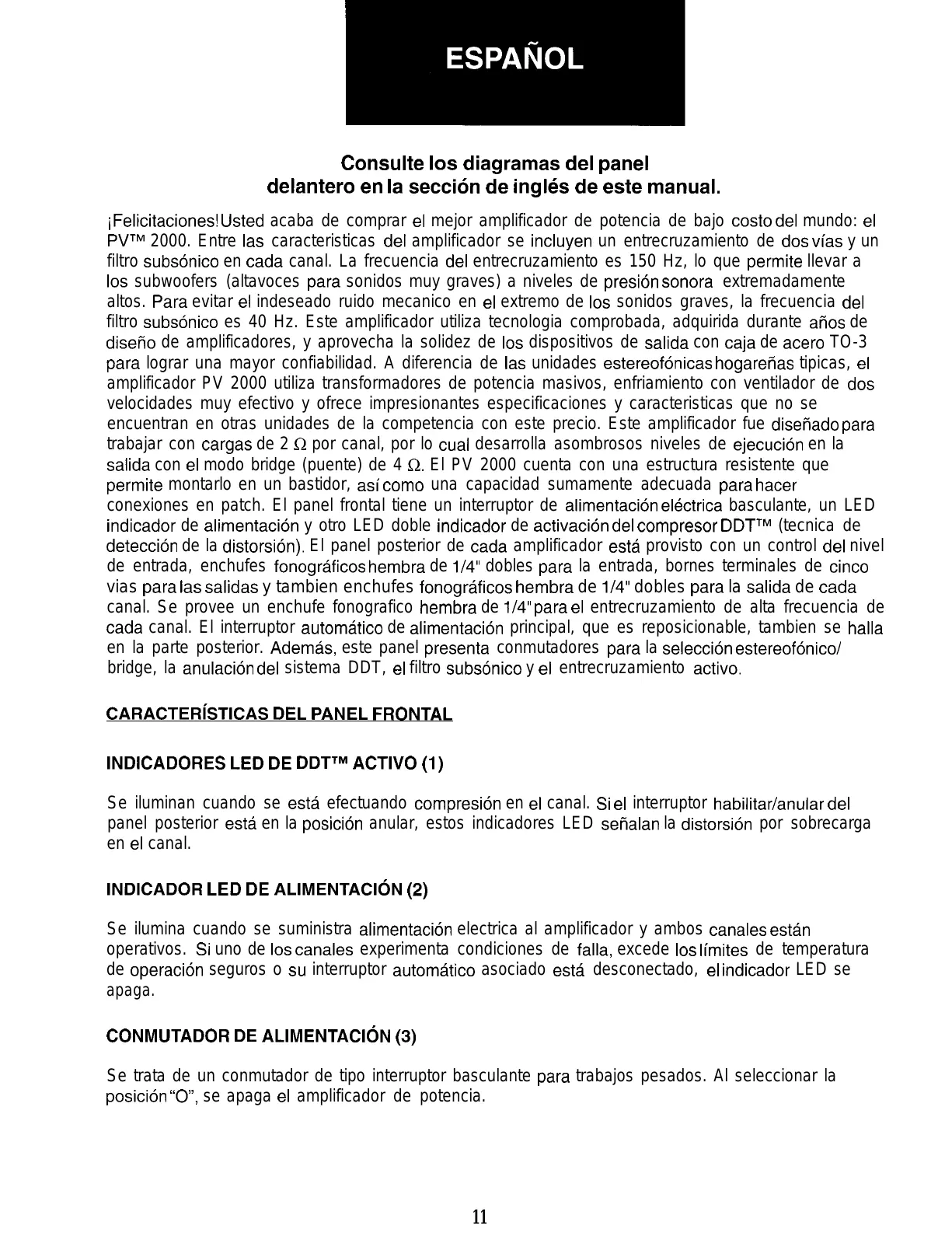

Consulte los diagramas del panel delantero en la sección de inglés de este manual.
¡Felicitaciones! Usted acaba de comprar el mejor amplificador de potencia de bajo costo del mundo: el PV™ 2000. Entre las características del amplificador se incluyen un entrecruzamiento de dos vías y un filtro subsónico en cada canal. La frecuencia del entrecruzamiento es 150 Hz, lo que permite llevar a los subwoofers (altavoces para sonidos muy graves) a niveles de presión sonora extremadamente altos. Para evitar el indeseado ruido mecanico en el extremo de los sonidos graves, la frecuencia del filtro subsónico es 40 Hz. Este amplificador utiliza tecnologia comprobada, adquirida durante años de diseño de amplificadores, y aprovecha la solidez de los dispositivos de salida con caja de acero TO-3 para lograr una mayor confiabilidad. A diferencia de las unidades estereofónicas hogareñas típicas, el amplificador PV 2000 utiliza transformadores de potencia masivos, enfriamiento con ventilador de dos velocidades muy efectivo y ofrece impresionantes especificaciones y características que no se encuentran en otras unidades de la competencia con este precio. Este amplificador fue diseñado para trabajar con cargas de 2 Ω por canal, por lo cual desarrolla asombrosos niveles de ejecución en la salida con el modo bridge (puente) de 4 Ω. El PV 2000 cuenta con una estructura resistente que permite montarlo en un bastidor, así como una capacidad sumamente adecuada para hacer conexiones en patch. El panel frontal tiene un interruptor de alimentación eléctrica basculante, un LED indicador de alimentación y otro LED doble indicador de activación del compresor DDT™ (tecnica de detección de la distorsión). El panel posterior de cada amplificador está provisto con un control del nivel de entrada, enchufes fonográficos hembra de 1/4" dobles para la entrada, bornes terminales de cinco vias para las salidas y tambien enchufes fonográficos hembra de 1/4" dobles para la salida de cada canal. Se provee un enchufe fonografico hembra de 1/4" para el entrecruzamiento de alta frecuencia de cada canal. El interruptor automático de alimentación principal, que es reposicionable, tambien se halla en la parte posterior. Además, este panel presenta conmutadores para la selección estereofónico/bridge, la anulación del sistema DDT, el filtro subsónico y el entrecruzamiento activo.
CARACTERÍSTICAS DEL PANEL FRONTAL
INDICADORES LED DE DDT™ ACTIVO (1)
Se iluminan cuando se está efectuando compresión en el canal. Si el interruptor habilitar/anular del panel posterior está en la posición anular, estos indicadores LED señalan la distorsión por sobrecarga en el canal.
INDICADOR LED DE ALIMENTACIÓN (2)
Se ilumina cuando se suministra alimentación electrica al amplificador y ambos canales están operativos. Si uno de los canales experimenta condiciones de falla, excede los límites de temperatura de operación seguros o su interruptor automático asociado está desconectado, el indicador LED se apaga.
CONMUTADOR DE ALIMENTACIÓN (3)
Se trata de un conmutador de tipo interruptor basculante para trabajos pesados. Al seleccionar la posición "O", se apaga el amplificador de potencia.
INTERRUPTOR AUTOMÁTICO DE ALIMENTACIÓN (4)
La parte posterior del amplificador PV™ 2000 presenta un interruptor automático de alimentacion. Este interruptor se provee para limitar la corriente al amplificador de potencia asociado con el fin de proteger a éste contra el recalentamiento y su posible destrucción debido a condiciones de falla. El valor de la corriente de disparo del interruptor automático de alimentacion fue escogido cuidadosamente para permitir el funcionamiento con potencia de salida maxima continua, a la vez de proteger al amplificador de potencia. Normalmente, este interruptor automático no se desconecta a menos que exista una falla en el circuito del amplificador que consuma excesiva corriente de alimentacion. Sin embargo, las condiciones anormales, tales como cortocircuitos en uno o ambos canales, la operación continua con sobrecarga o la distorsion por sobrecarga (especialmente con cargas de 2 Ω), harán que el interruptor automático se desconecte. Si ello ocurre, desconecte el interruptor de alimentacion, reposicione el interruptor automático y corrija la causa de la sobrecarga.
A
Cuando el interruptor automático está desconectado, su botón sobresale aproximadamente un centimetro y puede ser vuelto a conectar presionando hacia adentro. Normalmente, el botón de un interruptor automático conectado sobresale alrededor de medio centimetro. Si este tipo de interruptor “termico” se desconecta, para conectar lo nuevamente basta con presionarlo hacia adentro despues de esperar un breve período para que se enfrie. ANTESDEVOLVER A CONECTAR EL INTERRUPTOR AUTOMÁTICO, RECUERDE SIEMPRE INTERRUMPIRLA ALIMENTACIÓN. Si el interruptor automático se desconecta inmediatamente cada vez que se intenta volverlo a conectar, la unidad debe ser llevada a un centro de servicios calificado para su reparación.
Panel Posterior
CONMUTADOR DDT (5)
Este conmutador se emplea para habilitar o anular el compresor DDT. Normalmente, la función DDT debe estar habilitada para minimizar la posibilidad de que uno de los canales, o ambos, experimenten recorte o sobrecarga de señal. Si la compresión DDT está anulada, una sobrecarga severa puede derivar en la desconexión del interruptor automático de alimentacion. (El sistema de compresión DDT de Peavey se describe en detalle en secciones siguientes de este manual.)
CONMUTADOR DE MODO (6)
Este conmutador se emplea para seleccionar el modo de operación estereofónico o el modo bridge. Toda vez que seleccione el modo bridge, hágalo con cuidado. La selección accidental de este modo puede dañar los altavoces, particularmente en los sistemas biamplificados. (El modo bridge se describe en detalle en secciones siguientes de este manual.)
GANANCIA DE ENTRADA (7)
Estos controles se emplean para ajustar la ganancia de entrada a cada canal. De esta manera, es posible determinar cuán "fuerte" suena cada canal del amplificador de potencia para un determinado nivel de serial de entrada. La ganancia de entrada maxima (configuración de sensibilidad mínima) se logra con la perilla girada totalmente a la derecha y así se logra la maxima capacidad del mezclador/sistema para absorber picos de serial. Una configuración de ganancia menor (la perilla no está totalmente girada a la derecha) produce menos ruido en el sistema y reduce la capacidad del mezclador/sistema para absorber picos de serial.
ENCHUFES HEMBRA DE ENTRADA DE ALTA IMPEDANCIA (8)
Se proveen dos enchufes hembra estereofónicos de 1/4", en paralelo, para la entrada a cada canal. Esto permite que uno sea utilizado como una entrada convencional y, simultaneamente, el otro pueda ser empleado como "salida" (cable en Y) para la conexión a otro enchufe hembra de entrada de este amplificador u otros amplificadores o equipos. Estos enchufes hembra de entrada no estan puestos a masa con el chasis y prevén un circuito cerrado exclusivo de eliminación por puesta a tierra, asociado a cada entrada. Esta característica permite la "operación libre de zumbidos" cuando se hacen conexiones en patch con cables de 1/4" relativamente cortos entre los enchufes hembra de este amplificador, y con los de otros equipos varios que comparten el mismo bastidor. Las entradas estan realmente equilibradas electrónicamente para eliminar aun más cualquier zumbido. En la entrada es posible utilizar un enchufe macho estereofónico de 1/4", con el extremo como fase positiva, el anillo como fase negativa y el manguito conectado a tierra. Se puede utilizar un enchufe macho monofónico de 1/4", lo cual crea una entrada no equilibrada.
ENCHUFES HEMBRA DE SALIDA ALTA DEL ENTRECRUZAMIENTO (9)
Estos enchufes hembra de salida se proveen para brindar capacidad de entrecruzamiento. Si el conmutador de entrecruzamiento está presionado hacia adentro, la señal de baja frecuencia es guiada automaticamente al canal A. La señal de alta frecuencia debe ser conectada en patch desde este enchufe hembra hasta la entrada del canal B. Si ambos canales se estan empleando para las frecuencias bajas (tanto en el modo bridge como en el modo estereofónico), los enchufes hembra de la salida alta deben ser conectados a otro amplificador para proveer las frecuencias agudas en un sistema de dos vias.
SALIDAS A LOS ALTAVOCES (10)
Para cada canal se proveen dos enchufes hembra de 1/4" y dos bornes terminales de cinco vias como conectores de salida. Nuevamente, estas salidas estan en paralelo y, por lo tanto, los cables de conexión a los altavoces pueden terminar con enchufes macho estereofonicos de 1/4", con enchufes macho tipo banana o con conductores pelados para ser utilizados con los bornes terminales de cinco vias. Para aplicaciones que emplean alta potencia en forma sostenida, se recomienda utilizar los bornes terminales de cinco vias. Sin embargo, se debe proceder con cuidado para asegurar que los altavoces tengan la fase adecuadamente conectada.
CABLE DE ALIMENTACIÓN ELÉCTRICA – Productos de 120 V solamente (11)
Todos los amplificadores de potencia de la serie PV estan equipados con un único cable de conexion a la línea para servicio pesado, de tres conductores, con un enchufe macho de CA convencional provisto de una clavija de conexion a tierra. La conexión debe realizarse a un circuito independiente que pueda soportar hasta 15 A o más en forma continuada. Esto tiene importancia crítica en las aplicaciones que utilizan alta potencia en forma continuada. Si el tomacorriente no tiene alojamiento para la toma de tierra, es preciso utilizar un adaptador que libere la clavija de toma de tierra y conectar el tercer cable a tierra adecuadamente. Nunca retire la clavija de tierra en ningún equipo. Ella fue provista para su seguridad.
Es preferable evitar emplear cables prolongadores; sin embargo, si ello es necesario, utilice siempre cable de tipo trifilar con conductores calibre AWG N° 14 por lo menos. El empleo de cables de menor diametro limita seriamente la capacidad de potencia de este amplificador. Para evitar el riesgo de choque eléctrico o incendio, asegúrese siempre de que el amplificador esté adecuadamente conectado a tierra.
CONMUTADOR DEL ENTRECRUZAMIENTO (12)
Este conmutador se utiliza para activar la capacidad de entrecruzamiento de este amplificador. Cuando se deprime este botón, las frecuencias bajas se envían automaticamente al canal correspondiente. Las frecuencias altas se envían al enchufe hembra de salida de alta frecuencia, que se puede conectar a la entrada de los otros canales o a otro amplificador. La frecuencia de entrecruzamiento fue fijada en 150 Hz.
CONMUTADOR DEL FILTRO SUBSÓNICO (13)
Al deprimir este conmutador (hacia adentro), se conecta un filtro pasabanda alta de 40 Hz del respectivo canal. Esto recorta las frecuencias extremadamente bajas, protegiendo a los altavoces contra la posibilidad de superar el recorrido utilizable con su núcleo. La atenuación progresiva de baja frecuencia es de 18 dB por octava.
INSTALACIÓN Y CONEXIÓN
La serie PV de amplificadores de potencia profesionales está diseñada para ofrecer durabilidad en instalaciones comerciales y ofrece la calidad de funcionamiento requerida para aplicaciones en estudios de grabación y en el hogar. Estas unidades tienen una altura estandar para montaje en bastidores y cada una de ellas es enfriada por un ventilador interno de dos etapas automático. Además, los controles de nivel, los conmutadores selectores y el interruptor automático de alimentación electrica estan ubicados en el panel posterior. El panel frontal contiene indicadores LED de alimentación electrica y de activación del circuito DDT, así como el interruptor principal de alimentación eléctrica.
INSTALACIONES INDUSTRIALES Y COMERCIALES
Para las instalaciones comerciales y otras donde se requiere operar con alta potencia en forma sostenida, los amplificadores deben montarse en bastidores de 19" (48 cm) estandar. No es necesario dejar un espacio de bastidor libre entre cada amplificador de la pila, dado que cada ventilador succiona aire de la parte posterior y expele el aire caliente por el frente. Sin embargo, cuando el amplificador está montado en bastidor, debe recibir una cantidad adecuada de aire "FRESCO". El ventilador interno debe contar con una fuente de aire que no haya sido precalentado por otros equipos. El amplificador arranca con "baja velocidad" y, normalmente, permanece en operación a baja velocidad a menos que haya una operación sostenida con altos niveles de alta potencia. Luego, a medida que los "disipadores de calor" se calientan, el circuito de sensado termico hace funcionar el ventilador en alta velocidad. En función de las condiciones de la señal y de la carga del amplificador, la operación del ventilador a alta velocidad puede continuar o entrar en un ciclo continuo alternando entre velocidades alta y baja. Esta situación es muy normal. Si el enfriamiento es inadecuado debido al aire precalentado, o se produce una reducción en el flujo de aire debido al bloqueo de los orificios de admisión/escape del amplificador, o bien si el amplificador está severamente sobrecargado o en cortocircuito, el sistema de sensado termico del amplificador puede apagar temporariamente la unidad. Según cual sea la cantidad de aire de enfriamiento disponible, la operación se reiniciara de manera relativamente rápida y se iluminara el indicador LED de alimentación. En cualquier caso, es preciso actuar correctivamente para determinar la causa del apagado termico. Si el amplificador no está severamente sobrecargado o en cortocircuito y el flujo de aire es normal tanto hacia hacia adentro como hacia afuera del amplificador, se deben adoptar medidas para proveer un ambiente más frio para todos los amplificadores. Como regla general, cuanto más fresca sea la temperatura de operación de un equipo electrónico, tanto más larga será su vida de servicio.
INSTALACIONES EN EL ESTUDIO Y EN EL HOGAR
En la mayoría de las aplicaciones de potencias medias y bajas, el amplificador de potencia puede estar montado en cualquier configuración. Se recomienda que, de ser posible, el amplificador de potencia se coloque en la parte superior de una pila de equipos. De esta manera, se evitan posibles recalentamientos de equipos sensibles debido al aire caliente que se eleva desde el amplificador de potencia. Como regla general, la mayoría de los requisitos de las aplicaciones en el hogar y en el estudio nunca motivan la operación del ventilador a alta velocidad. Sin embargo, si ello ocurre, es posible que se trate de una indicación de que no se han dado los pasos necesarios para proveer un enfriamiento adecuado. Recuerde: si los amplificadores de potencia de la serie PV están encerrados en un gabinete, pueden tener problemas de enfriamiento severos, aun con niveles de potencia bajos. Una vez más, el cortocircuito inadvertido o el uso sostenido con sobrecargas pueden provocar el apagado termico temporal y/o la desconexión del interruptor automático de la alimentación electrica principal. Asimismo, la mayor parte de los cableados y circuitos hogareños son solo para 15 A. Si se produce una sobrecarga severa, el equipo PV 2000 puede dar lugar a la desconexión de un interruptor automático de alimentación de 15 A.
MODO BRIDGE (PUENTE)
La operación y el empleo reales del modo bridge (puente) en los amplificadores estereofónicos a menudo son mal interpretados. En terminos básicos, cuando un amplificador de dos canales se opera en el modo bridge, éste se convierte en una unidad de un solo canal con una potencia nominal igual a la suma de las potencias nominales de ambos canales y con una carga nominal que duplica la carga nominal del canal único. Por ejemplo, el PV 2000 tiene 1000 W ef nominales por canal sobre 2 Ω. El valor nominal del modo bridge son 2000 W ef sobre 4 Ω (carga minima). La operación en el modo bridge se efectúa colocando el conmutador de modo en la posición “BRIDGE”, conectando el terminal del cable positivo del altavoz en el borne de conexión rojo del canal A, el terminal del cable negativo del altavoz en el borne de conexión rojo del canal B y usando el canal A como canal de entrada. Todas las funciones de entrada al canal B quedan anuladas y, en esas condiciones, no sirven para ningún propósito. El modo bridge tambien se suele emplear para alimentar sistemas de sonido en aplicaciones de difusión muy grandes. Otro empleo común para el modo bridge es la aplicación con subwoofers cuando se requieren niveles de potencia muy altos para reproducir frecuencias muy bajas. Estos gabinetes normalmente contienen dos o cuatro altavoces para manejar los niveles de potencia. Para emplear el modo bridge, la impedancia del gabinete debe ser 4 u 8 Ω —¡nunca inferior a 4 Ω!
DDT
El circuito de compresión DDT (tecnica de detección de distorsión) patentado de Peavey permite al tecnico de sonido maximizar el desempeño de la combinación amplificador/altavoces, a la vez de evitar que el amplificador de potencia se quede sin margen para absorber picos de potencia (distorsión por sobrecarga). Este circuito de compresión es activado mediante un circuito exclusivo que sensa las condiciones de las señales que pueden sobrecargar el amplificador y activa la compresión (reduce la ganancia del amplificador) cuando la distorsión por sobrecarga es inminente. El umbral de la compresión es, por lo tanto, la distorsión por sobrecarga en sí misma y por ello no se utiliza ningún control de umbral. Esta tecnica utiliza efectivamente cada vatio del amplificador de potencia disponible para reproducir la señal, a la vez que minimiza el recorte y la distorsión de la señal. De esta manera, la posibilidad de el altavoz se degrade o se dañe queda reducida. El sistema DDT representa un enfoque automático del problema de la distorsión por sobrecarga del amplificador. Dado que la serie PV de amplificadores de potencia utiliza interruptores de alimentación automáticos para brindar protección contra la corriente excesiva, el sistema de compresión DDT desempeña un rol incluso más importante para el funcionamiento en forma continuada, evitando en cada canal la distorsión por sobrecarga y el recorte de la serial. La operación continua con distorsión por sobrecarga hace que el interruptor automático se desconecte; no obstante, si el circuito DDT está activado, este problema se minimiza. Por esta razón, usted debe siempre tener el sistema de compresión DDT habilitado.
