BEDIENUNGSANLEITUNG DPC 1400X PEAVEY

pluie ou à l’humidité. Avant d’utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide. Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu können. Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen. VORSICHT: Risiko — Elektrischer Schlag! Nicht öffnen! VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden könnten. Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen. ACHTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte dieses Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitung lesen.

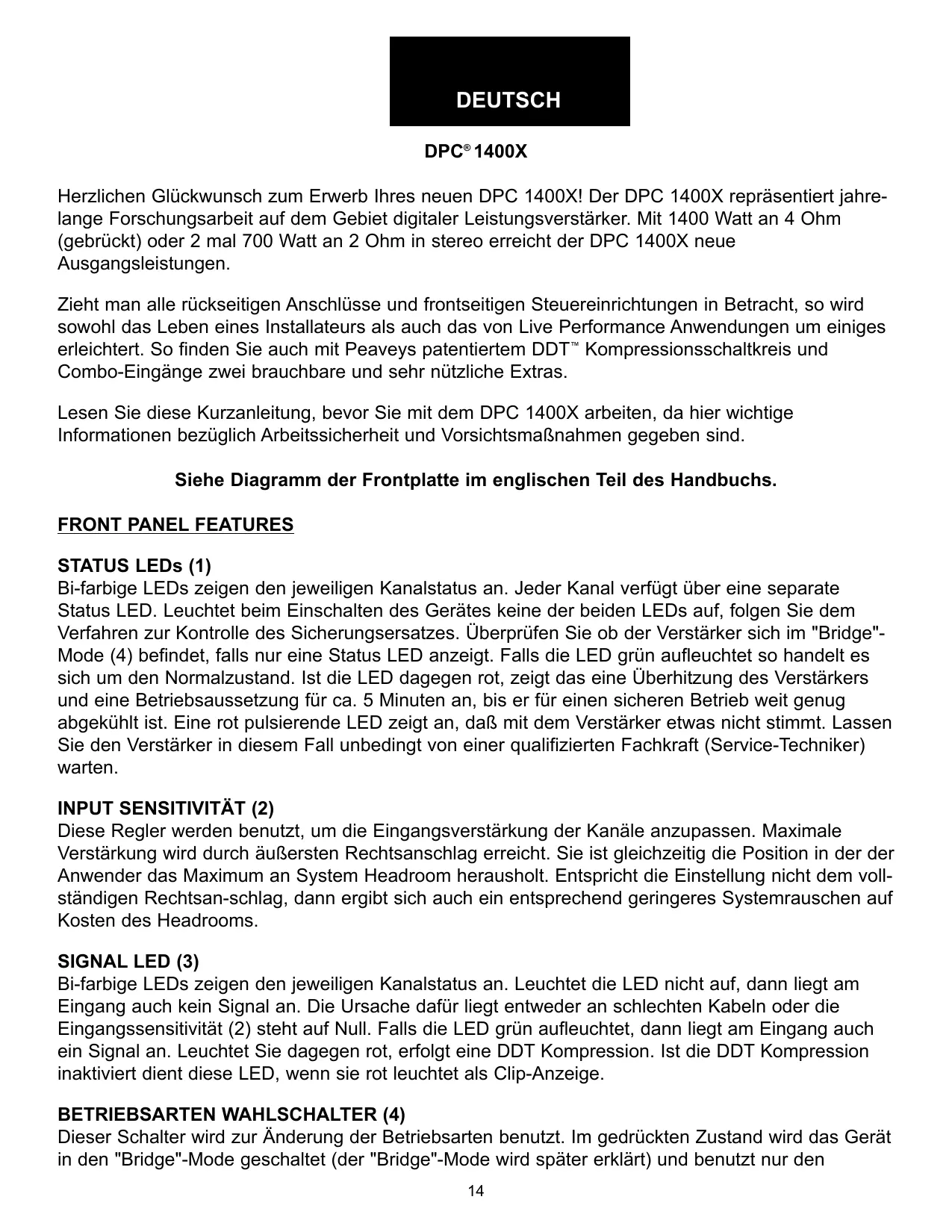

DEUTSCH DPC® 1400X Herzlichen Glückwunsch zum Erwerb Ihres neuen DPC 1400X! Der DPC 1400X repräsentiert jahrelange Forschungsarbeit auf dem Gebiet digitaler Leistungsverstärker. Mit 1400 Watt an 4 Ohm (gebrückt) oder 2 mal 700 Watt an 2 Ohm in stereo erreicht der DPC 1400X neue Ausgangsleistungen. Zieht man alle rückseitigen Anschlüsse und frontseitigen Steuereinrichtungen in Betracht, so wird sowohl das Leben eines Installateurs als auch das von Live Performance Anwendungen um einiges erleichtert. So finden Sie auch mit Peaveys patentiertem DDT™ Kompressionsschaltkreis und Combo-Eingänge zwei brauchbare und sehr nützliche Extras. Lesen Sie diese Kurzanleitung, bevor Sie mit dem DPC 1400X arbeiten, da hier wichtige Informationen bezüglich Arbeitssicherheit und Vorsichtsmaßnahmen gegeben sind. Siehe Diagramm der Frontplatte im englischen Teil des Handbuchs.

FRONT PANEL FEATURES

STATUS LEDs (1) Bi-farbige LEDs zeigen den jeweiligen Kanalstatus an. Jeder Kanal verfügt über eine separate Status LED. Leuchtet beim Einschalten des Gerätes keine der beiden LEDs auf, folgen Sie dem Verfahren zur Kontrolle des Sicherungsersatzes. Überprüfen Sie ob der Verstärker sich im "Bridge"Mode (4) befindet, falls nur eine Status LED anzeigt. Falls die LED grün aufleuchtet so handelt es sich um den Normalzustand. Ist die LED dagegen rot, zeigt das eine Überhitzung des Verstärkers und eine Betriebsaussetzung für ca. 5 Minuten an, bis er für einen sicheren Betrieb weit genug abgekühlt ist. Eine rot pulsierende LED zeigt an, daß mit dem Verstärker etwas nicht stimmt. Lassen Sie den Verstärker in diesem Fall unbedingt von einer qualifizierten Fachkraft (Service-Techniker) warten. INPUT SENSITIVITÄT (2) Diese Regler werden benutzt, um die Eingangsverstärkung der Kanäle anzupassen. Maximale Verstärkung wird durch äußersten Rechtsanschlag erreicht. Sie ist gleichzeitig die Position in der der Anwender das Maximum an System Headroom herausholt. Entspricht die Einstellung nicht dem vollständigen Rechtsan-schlag, dann ergibt sich auch ein entsprechend geringeres Systemrauschen auf Kosten des Headrooms. SIGNAL LED (3) Bi-farbige LEDs zeigen den jeweiligen Kanalstatus an. Leuchtet die LED nicht auf, dann liegt am Eingang auch kein Signal an. Die Ursache dafür liegt entweder an schlechten Kabeln oder die Eingangssensitivität (2) steht auf Null. Falls die LED grün aufleuchtet, dann liegt am Eingang auch ein Signal an. Leuchtet Sie dagegen rot, erfolgt eine DDT Kompression. Ist die DDT Kompression inaktiviert dient diese LED, wenn sie rot leuchtet als Clip-Anzeige. BETRIEBSARTEN WAHLSCHALTER (4) Dieser Schalter wird zur Änderung der Betriebsarten benutzt. Im gedrückten Zustand wird das Gerät in den "Bridge"-Mode geschaltet (der "Bridge"-Mode wird später erklärt) und benutzt nur den

"Channel A" Eingang. Ist der Schalter nicht gedrückt, operiert der Verstärker in der StereoBetriebsart und benutzt beide Eingänge. Versehentliche Wahl des "Bridge"-Mode aus der StereoBetriebsart heraus während des Betriebs kann zu schweren Lautsprecherschäden führen, insbesondere bei zweifach verstärkten Systemen. DDT SCHALTER (5) Dieser Schalter dient der Aktivierung oder Deaktivierung des internen DDT™ "COMPRESSION"Schaltkreises. Normalerweise sollte die DDT Funktion freigegeben sein, um Clipping oder Überlastung eines oder beider Kanäle zu minimalisieren. Mit unterdrücktem DDT kann eine Überlastung zur Auslösung der Hauptsicherung führen. (DDT wird im Anschluß erklärt) HAUPT-/NETZSCHALTER (6) Dieser Schalter dient der Geräteeinschaltung. Benutzen Sie die Status LEDs (1) zur Überprüfung des Verstärkerzustands. LÜFTUNGSSCHLITZE (7) Diese Öffnungen stellen einen Belüftungspfad bereit. Da es sich beim DPC 1400X um ein luftgekühltes Gerät handelt, ist es außerordentlich wichtig diese Öffnungen nicht zu versperren noch die Luftzirkulation in irgend einer Weise zu beeinträchtigen. RÜCKSEITE

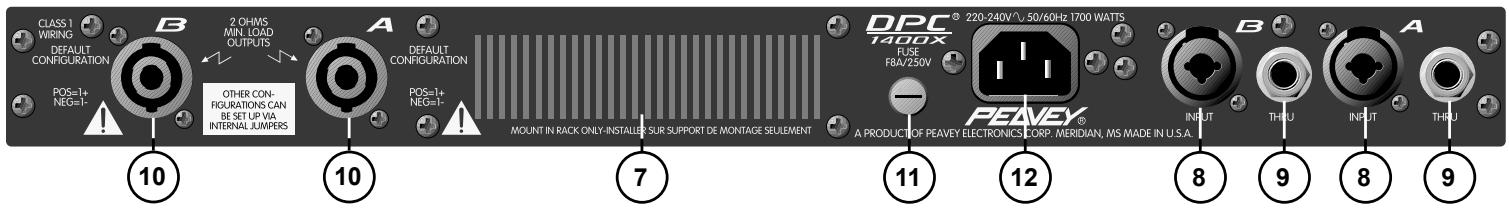

CHANNEL INPUT (8) Dieser Eingang stellt einen Combo Anschluß zur Aufnahme eines männlichen Standard 3-poligen XLR Steckers, 1/4" TRS (Tip-Ring-Sleeve), oder 1/4" Monosteckers bereit. Ebenfalls verfügbar ist ein elektronisch balacierter Eingang als XLR und 1/4" TRS. Intern ist das Gerät wie folgt verdrahtet: Input

GND XLR Pin 2 Pin 3 Pin 1 TRS Tip Ring Sleeve Per Monostecker (Patchkabel) erhalten Sie einen unbalancierten Eingang (Input). In der unbalancierten Betriebsart wird empfohlen das Kabel zwischen Ausgabegerät und dem DPC 1400X Eingang so kurz wie möglich zu halten. INPUT THRU (9) Diese 1/4" TRS Buchse wird benutzt um die Eingänge des DPC 1400X mit denen anderer Leistungsverstärker oder Geräte im Daisy-Chain-Verfahren miteinander zu verketten. Auch hier empfehlen wir den Einsatz kurzer Patchkabel zur Minimalisierung von Systembrummen. SPEAKON LAUTSPRECHERAUSGÄNGE (10) Ihr DPC 1400X ist werkseitig bereits intern für den stereo/bi-amp Einsatz vorverdrahtet. Auf der Geräterückseite entspricht Pin 1+ dem positiven und Pin -1 dem negativen Terminal. Zur

internen Konfigurationsänderung stehen wei tere Optionen zur Verfügung. Für diese Art der Modikation empfehlen wir einen autorisierten Peavey Kundendienst aufzusuchen. Wenn Sie den DPC 1400X im “Bridge” Mode einsetzen (siehe Mode Schalter 4), dann benutzen Sie Terminal 1+ von Kanal A als positiven Ausgang und Terminal 1+ von Kanal B als negativen Ausgang. WARNUNG!: Im “Bridge” Mode ist es wichtig sicherzustellen, daß die Lautsprecherimpedanz nicht unterhalb der minimalen Impedanzrate von 4 Ohm (nur “Bridge” Mode) adfällt. Dies unterscheidet sich von der minimalen Impedanz von 2 Ohm im “Stereo” Mode. Das Arbeiten unterhalb des minimalen Impedanzbereichs kann für den Verstärker, sowohl als auch für den/die im Einsatz befindlichen Lautsprecher zu ernsthalften Schäden führen. SICHERUNG (11) Innerhalb der Aufnahmevorrichtung der Sicherungshalterung befindet sich eine Sicherung. Wenn die Sicherung durchbrennt, MUSS SIE DURCH EINE DES GLEICHEN TYPS UND MIT DEM GLEICHEN WERT ERSETZT WERDEN, UM DAS GERÄT ZU SCHÜTZEN UND DIE GARANTIELEISTUNGEN ZU ERHALTEN. Wenn am Verstärker wiederholt die Sicherung durchbrennt, muß das Gerät in eine qualifizierte Fachwerkstatt.

WARNUNG: SICHERUNGSWECHSEL NUR BEI ABGEZOGENEM NETZKABEL

VORNEHMEN! NETZANSCHLUSSBUCHSE (12) Diese Buchse dient der Aufnahme des Netzkabels. Schließen Sie das Gerät nur an die dafür vorgesehene Netzspannung an. Stellen Sie auf der Gerätrückseite sicher, ob die erforderliche Gerätespannung mit der des örtlichen EVU übereinstimmt.

INSTALLATION UND ANSCHLUSS

Die professionelle Serie der DPC Leistungverstärker zeichnet sich durch hohe Langlebigkeit in kommerziellen Installationen aus, und entspricht der in Studio- und Heimanwendungen erforderlichen Performance Qualität. Das Gerät besitzt eine Einbauhöhe von einer HE (Höheneinheit) für die Rackmontage, gekühlt von einem internen Lüfter mit variabler Geschwindigkeit. Zusätzlich befinden sich auf dem Front Panel die Regler und Wahlschalter. Des weiteren befinden sich im Front Panel LEDs zur Anzeige vorhandener Spannung und DDT Aktivierung sowie der Netz- bzw. Hauptschalter.

INDUSTRIELLE UND KOMMERZIELLE INSTALLATIONEN

Für kommerzielle und andere Installationen, wo anhaltende Höchstleistung gefordert wird sollten die Verstärker in einem Standard 19" Rack montiert werden. Es ist nicht notwendig einen Zwischenraum von einer HE bei mehreren übereinander montierten Verstärkern einzuhalten, da jeder Lüfter kühle Luft von hinten ansaugt und auf der Vorderseite erwärmte absondert. Es sollte jedoch für eine angemessene kühle Luftver-sorgung für rackmontierte Verstärker gesorgt werden. Achten Sie darauf, daß es sich bei der Luftversorgung nicht um bereits vorgewärmte Luft anderer Geräte handelt. Ist der Verstärker abgekühlt startet der Lüfter mit niedriger Laufgeschwindigkeit und behält diese auch bei, es sei denn das anhaltende Belastungspegel auftreten. Sobald sich die Kühlrippen des Verstärkers aufheizen, fährt der automatische Thermoschaltkreis die Lüftergeschwindigkeit hoch. In Abhängigkeit der Signalzustände und Verstärkerbelastung kann die Lüftergeschwindigkeit auf einen Maximumwert ansteigen, oder aber auf einen Mindestwert abfallen. Hierbei handelt es

sich um einen normalen Vorgang. Erfolgt eine unzulängliche Kühlung infolge vorgewärmter Luft oder eine Beeinträchtigung der Luftzufuhr infolge einer Blockierung der Zu-und Abluftwege, oder falls der Verstärker stark überlastet ist oder einen Kurzschluss erlitt, so besteht die Möglichkeit, daß der Verstärker vom Thermoschaltkreis aus Sicherheitsgründen vorläufig abgeschaltet wird. Dies wird Ihnen aber auf dem Front Panel anhand der rot aufleuchtenden Status LED angezeigt. Abhängig von der zur Verfügung stehenden Kühlluft ist eine verhältnismäßig schnelle wieder Inbetriebnahme sichergestellt, was durch die grün aufleuchtende Status LED gemeldet wird. In jedem Fall sollten Sie sich um das Problem kümmern, um dessen Aufhebung sicherzustellen.Ist der Verstärker nicht übermäßig belastet oder kurzgeschlossen und ist eine normale Luftzirkulation gewährleistet, dann sollte dafür gesorgt werden, allen Verstärkern eine angemessen kühlere Umgebung zu verschaffen. Die generelle Regel lautet, je kühler die Elektronik bedient wird, um so länger die Lebenserwartung.

STUDIO UND ANLAGEN INSTALLATION

Für die meisten kleineren und mittleren Anwendungen läßt sich der Verstärker in jeder Konfiguration montieren. Es ist wünschenswert, wenn überhaupt realisierbar, daß der Verstärker im Rack immer das oberste Gerät sein sollte. Das verhindert eine mögliche Überhitzung sensitiver Anlageteile durch aufwärtsströmende Warmluft. Als generelle Regel dürfen Sie sich merken, daß die meisten Heimund Studioanwendungen nie das Höchstmass der Lüftergeschwindigkeit verursacht. Sollte es trotzdem vorkommen, werden sicherlich nicht die nötigen Schritte für entsprechend angemessene Kühlung eingeleitet. Bedenken Sie, daß die Leistungsverstärker der DPC Reihe mit starken Kühlungsproblemen zu kämpfen haben, wenn sie in verschlossenen Gehäusen, etc. untergebracht sind, selbst bei niedrigem Leistungspegel. Wieder kann eine Funktionsabschaltung des Verstärkers durch Kurzschluss oder Einsatz bei starker Überlastung durch den Thermoschaltkreis oder das Ansprechen der Gerätesicherung erfolgen. Hinzu kommt, daß die meisten Haushaltsstromkreise mit 16A abgesichert sind. "BRIDGE" MODE Der "Bridge"-Mode wird bei Stereoverstärkern bezüglich der eigentlichen Bedienung und Handhabung oft missverstanden. Tatsache ist, daß wenn ein 2-Kanal Verstärker im "Bridge" Mode betrieben wird dieser in eine "Single-Channel" Einheit umgewandelt wird, mit einer Leistung die gleich der Summe der Leistung beider Kanäle und einer doppelten Belastungsbewertung gegenüber einer "Single-Channel" Bewertung entspricht. Zum Beispiel wird der DPC 1400X mit 700 Watt RMS an 2 Ohm eingestuft. Die Bewertung im "Bridge" Mode liegt bei 1400 Watt RMS an 4 Ohm (minimale Belastung). Das Gerät schalten Sie in den "Bridge" Mode mit dem "Mode" Schalter und durch verbinden des positiven Lautsprecheranschlusses mit der roten Anschlussfahne von Kanal A und des negativen Lautsprecheranschlusses mit der roten Anschlussfahne von Kanal B und Kanal A als Eingangskanal benutzen. Alle Eingangsfunktionen von Kanal B sind damit außer Betrieb und dienen keinem weiteren Zweck. Eineweitere Verwendung des "Bridge" Mode liegt in Subwoofer Anwendungen wo sehr hohe Leistungen gefordert werden um äußerst tiefe Frequenzen zu erzeugen. Solche Gehäuse enthalten gewöhnlich 2 oder 4 Lautsprecher um die involvierten Leistungsniveaus zu handeln. Im "Bridge" Mode muß die Impedanz 4 Ω oder 8 Ohm betragen niemals aber unter 4 Ohm! DDT™ Peaveys patentierter DDT (Distortion Detection Technique) Kompressionsschaltkreis gibt dem Anwender die Freiheit das Leistungsverhalten der Verstärker-/Lautsprecherkombination zu maximieren indem verhindert wird, daß der Verstärker Headroom (Clipping) verliert. Dieses Kompressionssystem wird durch eine ausgeklügelte Schaltung aktiviert die Signalzustände wahrnimmt die den Verstärker überlasten können und aktiviert den Kompressionsvorgang (Gain

Reduktion) bei bevorstehendem Clipping. Die Kompressions-schwelle clipped sich selbst womit keine spezielle Thresholdsteuerung benötigt wird. Diese Technik nutzt jedes kostbare für den Verstärker verfügbare Watt effektiv für die Signal-Reproduktion, während gleichzeitig eine Minimalisierung von Clipping und Verzerrung stattfindet. Dadurch wird eine Signifikante Reduzierung einer potentiellen Lautsprecherbeschädigung erreicht. Das DDT System ist eine automatische "HÄNDE Weg!" Annäherung bezogen auf das Verstärkerproblem Clipping. Seitdem in der DPC Verstärkerreihe eine Sicherung für den Überspannungsschutz eingesetzt wird, spielt das DDT Kompressionverfahren eine noch wichtigere Rolle bei der ständigen Leistungssteigerung jeden Kanal vor Überlastungen und Clipping zu schützen. Ein Clipping Dauerbetrieb kann das Ansprechen der Sicherung zur Folge haben, doch mit aktiviertem DDT ist dieses Problem minimalisiert. Aus diesem Grund sollten Sie das DDT Kompressionssystem immer freigeben.

Ausgangsleistung: (typischer Wert, 120 V AC, 60 Hz): Channel Spannungs Gain: Input Dämpfer eingestellt @ FCW Stereo Mode, 4 Ohm, 1 kHz, 30 dB Bridge Mode, 8 Ohm, 1 kHz, 39 dB Stereo Mode, beide Kanäle getrieben 2 Ohm, 1000 W Kanal Spitzenleistung 4 Ohm, 700 W Kanal Spitzenleistung 8 Ohm, 500 W Kanal Spitzenleistung Bridge Mode 4 Ohm, 2,000 W Spitzenleistung 8 Ohm, 1,400 W Spitzenleistung Frequenzgang: Stereo Mode, beide Kanäle getrieben +0.5, -3 dB, 1 W RMS, 4 Ohm, 3 Hz zu 25 kHz Der Frequenzgang wird intern gesteuert, um die Phasenlinearität und Anstiegszeit zu opt-imieren. Ausgangsleistung (120 V AC, 60 Hz): Stereo Mode, beide Kanäle getrieben 2 Ohm, 1 kHz, 700 W RMS pro Kanal 4 Ohm, 1 kHz, 525 W RMS pro Kanal 8 Ohm, 1 kHz, 325 W RMS pro Kanal Bridge Mode 4 Ohm, 1 kHz, 1,400 W RMS 8 Ohm, 1 kHz, 1,000 W RMS Slew Rate (Anstiegszeit): Die Slew Rate wird intern von einem Bessel Filter gesteuert, um die Phasenlinearität und Anstiegs-zeit zu optimieren. Wegen dieser Schaltung kann der Verstärker die Anstiegszeit nicht begrenzen. Leistungsbandbreite: Leistungsaufnahme: Stereo Mode, beide Kanäle getrieben 4 Ohm, 10 Hz zu 20 kHz Stereo Mode, beide Kanäle getrieben @ angegebener Ausgangsleistung, 4 Ohm 5 A @ 240 V AC Total Harmonic Distortion: Stereo Mode, beide Kanäle getrieben 1 kHz, 4 Ohm Output, weniger als 0.1% Kühlsystem: Gleichspannungslüfter mit kontinuierlich variabler Geschwindigkeit Brummen und Rauschen: Stereo Mode, beide Kanäle getrieben unterhalb der Ausgangsleistung 4 Ohm, größer als 95 dB (A-gewichtet) DDT™ Kompressionssystem: Automatisch, umschaltbar mit LED Anzeige Abmessungen und Höhe: Dämpfungsfaktor:

• Breite 19" (48.3 cm)
• Tiefe 16.5" (41.9 cm)
• Gewicht 15 lbs. (6.8 kg) Stereo Mode, beide Kanäle getrieben 4 Ohm, 100 Hz, größer als 500 Input Sensitivität: Input Dämpfung @ FCW @ angegebener Ausgangs-leistung, 4 Ohm, 1.4 V RMS (+3 dBV) Spezifikationen unterliegen unangekündigter Änderungen Input Impedanz: 10k Ohm unbalanciert
