MODE D'EMPLOI PLA-450 ZYXEL

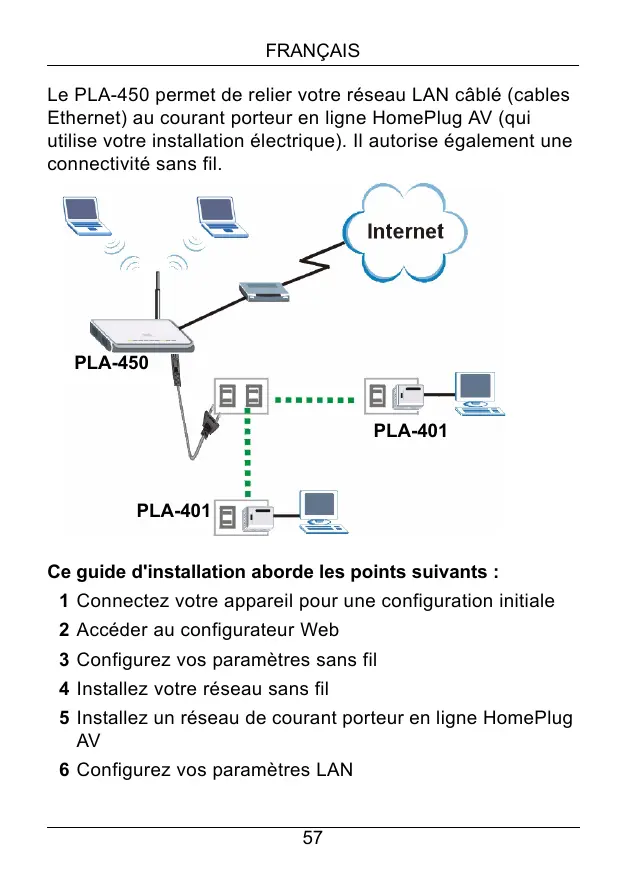

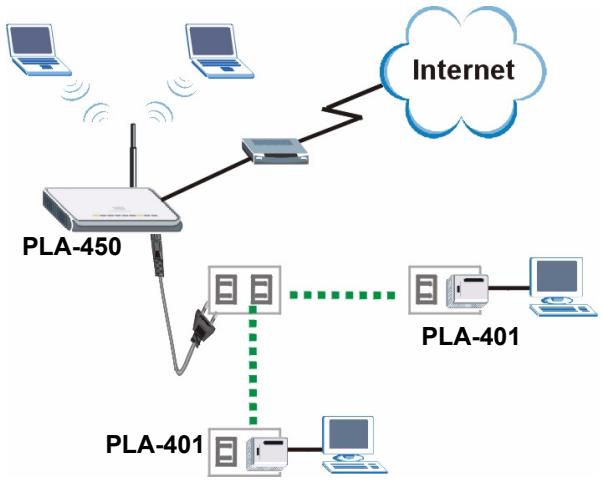

FRANÇAIS Le PLA-450 permet de relier votre réseau LAN câblé (cables Ethernet) au courant porteur en ligne HomePlug AV (qui utilise votre installation électrique). Il autorise également une connectivité sans fil.

Ce guide d'installation aborde les points suivants : 1 Connectez votre appareil pour une configuration initiale 2 Accéder au configurateur Web 3 Configurez vos paramètres sans fil 4 Installez votre réseau sans fil

5 Installez un réseau de courant porteur en ligne HomePlug AV

6 Configurez vos paramètres LAN

7 Connectez votre matériel au LAN 8 Troubleshooting (Dépannage)

Consultez le guide de l’utilisateur sur le CD inclus pour les informations détaillées concernant toutes les fonctionnalités de PLA-450. Si aucun écran n'apparaît quand vous insérez le CD inclus, utilisez Windows Explorer (Explorateur Windows) (My Computer) (Poste de travail) pour aller au CD-ROM (habituellement lecteur D) et recherchez le guide de l'utilisateur.

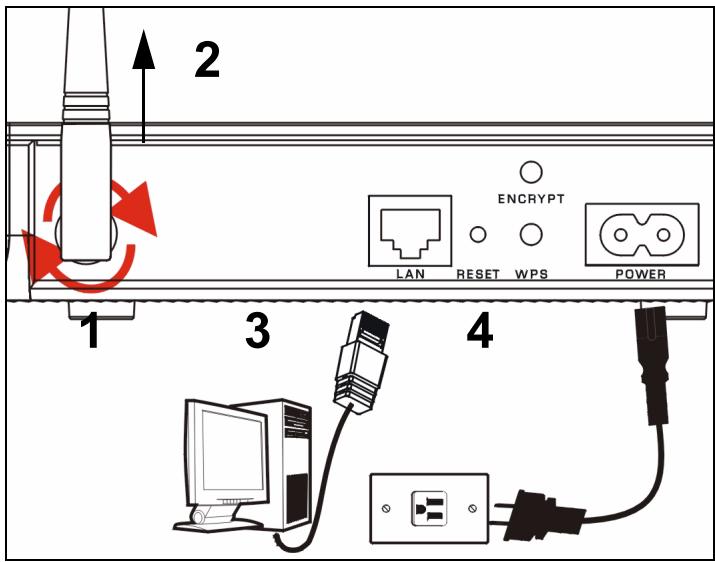

FRANÇAIS Connexions matérielles initiales

1 Vissez l'antenne dans le sens des aiguilles d'une montre sur le connecteur de l'antenne. Vérifiez qu'elle est correctement fixée.

2 Dirigez l'antenne vers le haut (perpendiculaire au sol).

3 Utiliser le câble jaune (Ethernet) pour connecter votre ordinateur au port LAN.

4 Utilisez le cordon d'alimentation inclus pour connecter la prise POWER (ALIMENTATION) à une source d'alimentation appropriée. C'est aussi votre connexion de courant porteur en ligne.

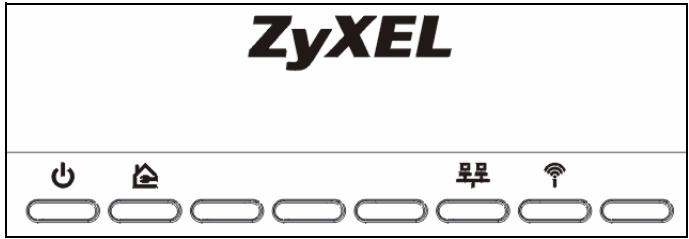

1.1 Les voyants s’allument

le 3 C ) C )C 2 C ) C ) C 2€ ]

+ Power (Alimentation) ( > ) : clignote jusqu'à ce que le périphérique soit prêt.

+ HomePlug (#Æ ) : autre(s) périphérique(s) HomePlug AV détecté(s).

+ WLAN (© ): le LAN sans fil est activé.

+ LAN (BE) : la connexion à votre ordinateur est OK.

? Si aucun voyant ne s'allume, vérifiez vos

connexions. Si le problème persiste, débranchez le PLA-450 de sa source d'alimentation, patientez quelques secondes et reconnectez-le.

2 Accéder au configurateur Web

2.1 Paramétrez l'adresse IP de votre ordinateur

Æ Notez les paramètres IP actuels de votre ordinateur avant de les modifier.

Paramétrez d'abord votre ordinateur pour qu'il utilise une adresse IP statique dans la plage 192.168.1.3 à 192.168.1.254 avec un masque de sous-réseau de 255.255.255.0. Cela permet d'assurer que votre ordinateur peut communiquer avec votre PLA-450. Consultez l'appendice Setting up Your computer’s IP Address (Paramétrer l'adresse IP de votre ordinateur) dans le guide de l'utilisateur pour la manière de configurer l'adresse IP de votre ordinateur.

2.2 Ouvrez une session dans le configurateur Web 1 Lancez un navigateur Internet (tel qu'internet Explorer). Entrez "http://192.168.1.2" et cliquez sur Go (Atteindre) (ou appuyez sur Enter (Entrée)). File Edit View Favorites Tools Help

[lagdress | http:1/192.168.1.2 l

. Si la fenêtre d'ouverture de session n'apparaît pas, reportez-vous à la section Troubleshooting (Dépannage).

2 Le mot de passe par défaut (1234) est renseigné pour (Ouvrir une session).

3 Changez le mot de passe dans l'écran suivant et cliquez sur Apply (Appliquer).

4 Cliquez sur Go to Basic setup (Aller à l'installation de base).

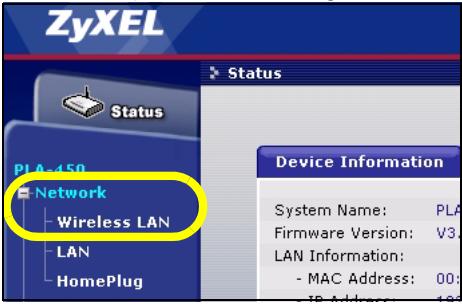

4 Click Network (Réseau) > Wireless LAN (LAN sans fil) dans le panneau de navigation.

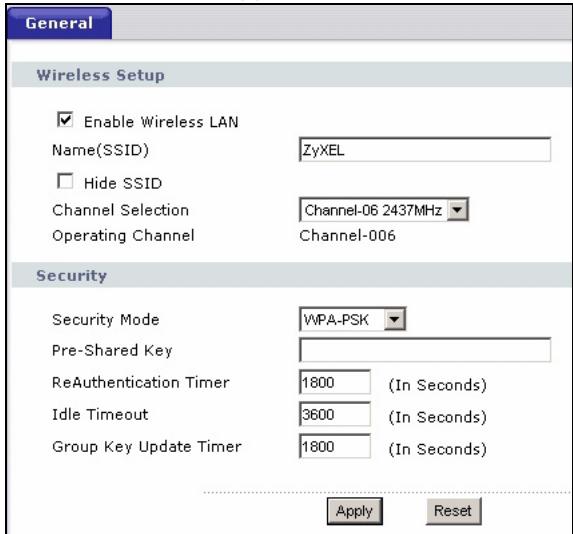

2 L'écran suivant apparaît.

F Enable Wireless LAN Name(SSID) yXEL FT Hide SSID Name (Nom): Entrez un nom descriptif (jusqu'à 32 car- actères imprimables du clavier anglais) pour votre réseau sans fil.

Security Mode (Mode de sécurité) : Sélectionnez WPA-PSK.

Pre-Shared Key (Clé prépartagée): Tapez une clé pré- partagée. Utilisez entre 8 et 63 caractères du clavier anglais (y compris les espaces et les symboles). Le champ est sensible à la casse. Notez cela pour l'uti- liser dans vos clients sans fil de sorte qu'ils puissent se connecter au PLA-450.

Æ Notez le nom et la clé prépartagée à utiliser par la suite dans les clients sans fil.

3 Cliquez sur Apply (Appliquer).

Vous avez configuré les paramètres sans fil de votre PLA- 450. Utilisez la section suivante pour configurer vos périphériques sans fil à connecter au PLA-450.

4 Installation du réseau sans fil

Procédez comme suit pour installer un réseau sans fil avec des ordinateurs équipés de cartes ou d'adaptateurs réseau sans fil. Vous avez besoin du nom du réseau et de la clé prépartagée que vous avez configuré dans la section 3.

1 Ouvrez votre utilitaire d'adaptateur sans fil (le votre peut être différent de celui indiqué ici).

2 Sélectionnez le nom de votre réseau (SSID) et cliquez sur Connect (Connecter).

I ss L_ channel J signal ET 2 Network Type: Infrastructure Dos. ze ms 6 62% Network Mode: 802.119 Mes ze 6 67% Channel: & © ZYXEL_test 6 éo% D] | | Security: wparsk RS <50-ruonves | 6 | sm | MAC Address: 00:A0:C5.CD-1F:64 T'AS FR Surveyed at: 11:45:36 © dink4300 6 CCR |

3 Suivez les instructions de votre utilitaire sans fil pour ajouter votre ordinateur au réseau sans fil. Quand c’est terminé, ouvrez un navigateur Internet tel qu'Internet Explorer pour naviguer sur Internet.

Pour plus d'informations consultez le guide de l'utilisateur pour trouver un didacticiel vous indiquant comment ajouter un ordinateur à votre réseau sans fil.

5 Installation du réseau HomePlug AV Suivez ces étapes pour la première installation de votre réseau HomePlug AV.

1 Assurez-vous que votre PLA-450 et les autres périphériques de courant porteur en ligne HomePlug AV sont connectés aux prises d'alimentation et allumés.

2 Connectez-vous au configurateur web si vous ne l'êtes pas déjà et cliquez sur Go to Basic setup (Aller à l'installation de base). Cliquez sur Network (Réseau) > HomePlug pour commencer à installer votre réseau.

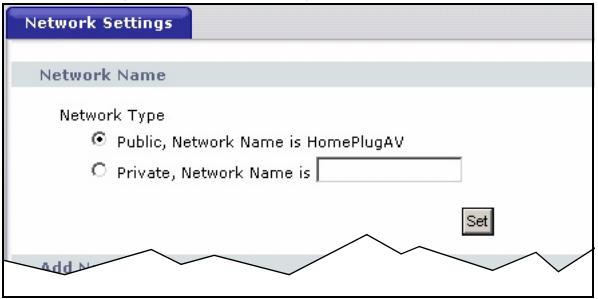

3 Le Network Name (Nom du réseau) tient lieu de mot de passe pour votre réseau. Un adaptateur HomePlug AV peut uniquement accéder à votre réseau s’il a le Network Name (Nom du réseau) correct.

& Public, Network Name is HomePlugAV Private, Network Name is

+ Sélectionnez Public, Network Name is HomePlugAV (Nom du réseau est HomePlugAV) pour définir votre Network Name (Nom du réseau) à sa valeur par défaut (HomePlugAV). Choisissez cette option moins sécurisée pour facilement détecter quand un nouveau périphérique HomePlug AV (avec le nom de réseau par défaut) est connecté sur votre installation élec- trique, sans avoir à changer son mot de passe de réseau.

Sélectionnez Private (Privé), Network Name is (Nom de réseau est) et tapez un Network Name (Nom de réseau) si vous voulez renforcer la sécurité de votre réseau.

4 Cliquez sur Set (Définir) pour définir le Network Name (Nom du réseau). Tous les périphériques reconnus comme (Active) Actifs dans le tableau My HomePlug Network (Mon réseau HomePlug) ci-dessous ont maintenant le Network Name (Nom du réseau) que vous avez sélectionné. Avec le même Network Name (Nom du réseau) ils sont maintenant sur le même réseau.

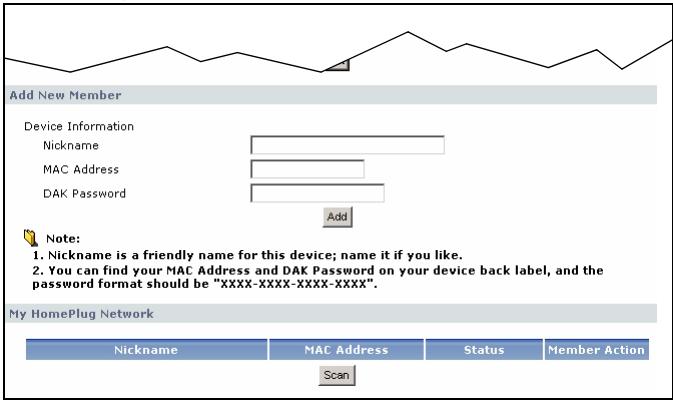

5 Ajoutez un nouveau périphérique sur votre réseau en tapant son adresse MAC et son DAK mot de passe dans la section Add New Member (Ajouter un nouveau membre). Le DAK mot de passe se trouve avec l'adresse MAC sur l'étiquette collée sur le périphérique. La DAK (Device Access Key) (Clé d'accès du périphérique) est un mot de passe permettant d'accéder à un périphérique de courant porteur en ligne. Puis tapez un Nickname (Pseudo) comme “Chambre de Marie” pour vous aider à identifier le périphérique. Cliquez sur Add (Ajouter). Le périphérique devrait apparaître comme Active (Actif) dans

le tableau My HomePlug Network (Mon réseau HomePlug) ci-dessous.

+ Si un message d'erreur d'adresse MAC apparaît, vérifiez que l'adresse MAC est correctement entrée.

+ Si un message d'Erreur de format DAK apparaît, véri- fiez que le DAK mot de passe est correctement entré.

6 Cliquez sur Scan (Balayer) dans le tableau My HomePlug Network (Mon réseau HomePlug) pour détecter les autres périphériques HomePlug AV.

+ Si un périphérique est Active (Actif), il est connecté à votre réseau.

Si un périphérique est Out of Network (Hors réseau)

votre PLA-450 a les informations concernant ce

périphérique mais ne peut le détecter. Vérifiez qu'il est connecté à une prise de courant et allumé.

Si un périphérique est Not Member (Non membre), uti-

lisez l'icône Edit (Editer).

Si un périphérique n'apparaît pas dans le tableau,

essayez de l'ajouter dans la section Add New Member

(Ajouter un nouveau membre). Consulter Trouble-

shooting (Dépannage) pour de plus de suggestions.

7 Quand vous avez terminé d'installer votre réseau de courant porteur en ligne, connectez vos adaptateurs de courant porteur en ligne sur les périphériques que vous désirez avoir sur votre réseau, tels que des ordinateurs et un routeur pour les connexions à Internet. Voir le schéma à la page 57 comme exemple.

6 Configurer les paramètres LAN Paramétrez l'adresse IP de votre PLA-450 pour qu'elle soit sur votre réseau.

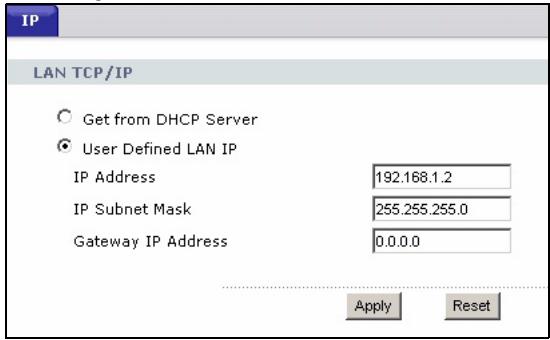

1 Click Network (Réseau) > LAN dans le panneau de navigation.

©. Get from DHCP Server @ User Defined LAN IP 1P Address Fer 1P Subnet Mask FRE Gateuey 1P Address Fou

+ Sélectionnez Get from DHCP Server (Obtenir à partir du serveur DHCP) pour obtenir une adresse IP depuis un serveur DHCP sur votre réseau. Si vous avez un routeur, il comporte certainement une fonction de serveur DHCP.

Pour utiliser une adresse IP spécifique (fixe), sélec- tionnez User Defined LAN IP address (adresse IP LAN personnalisée) et renseignez-la. Vous devez seulement changer le masque de sous-réseau ou la passerelle par défaut si vous en avez de spécifiques à utiliser par le PLA-450.

2 Cliquez sur Apply (Appliquer). Le PLA-450 utilise maintenant les nouveaux paramètres d'IP; vous ne pouvez plus vous connecter au PLA-450 en utilisant l'adresse IP par défaut.

ES Si vous changez l'adresse IP du PLA-450, utilisez la nouvelle adresse IP pour accéder au configurateur web. Si le PLA-450 obtient l'adresse IP d'un serveur DHCP, consultez le serveur DHCP pour trouver l'adresse IP qu'il a attribué au PLA-450. Consultez la documentation de votre serveur DHCP pour plus d'informations.

3 Si vous avez modifié l'adresse IP de votre ordinateur dans la section 2.1, rétablissez-la à sa valeur précédente.

4 Changez les paramètres sans fil dans les stations sans fil pour qu'ils correspondent à ceux du PLA-450. Consultez la documentation de votre adaptateur sans fil.

Le PLA-450 est maintenant prêt à se connecter à votre commutateur ou routeur.

. Si le PLA-450 ne peut pas communiquer avec le réseau, vérifiez que le PLA-450 utilise une adresse IP se trouvant sur le même sous- réseau que votre routeur.

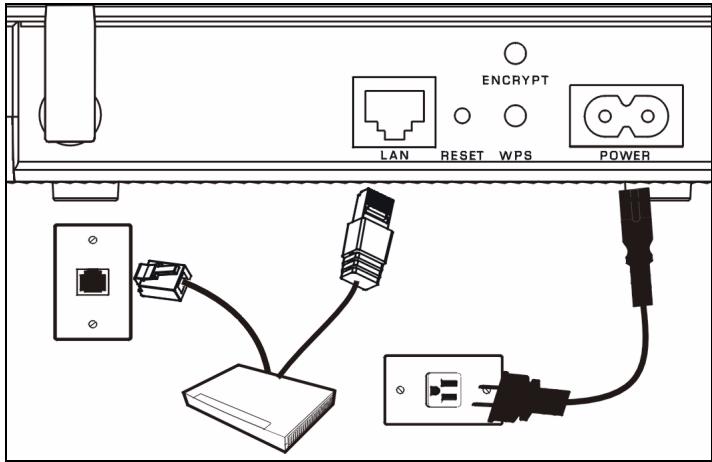

7 Installer le matériel

Maintenant que vous avez configuré le PLA-450, utilisez cette section pour le connecter à votre réseau afin de pouvoir l'utiliser.

1 Débranchez votre ordinateur du port LAN.

2 Utiliser le câble jaune (Ethernet) pour connecter le port LAN à votre connexion Internet (cela peut se faire à travers un modem large bande ou une passerelle).

Æ Vous n'avez pas besoin d'utiliser les boutons ENCRYPT (CRYPTER) et WPS. Ils sont réservés à une utilisation ultérieure.

8 Testez votre connexion Internet

1 Assurez-vous que vous utilisez un ordinateur connecté au PLA-450 à travers le LAN sans fil ou le réseau de courant porteur en ligne HomePlug AV.

2 Ouvrez un navigateur Internet (tel qu'Internet Explorer). Entrez "http://www.zyxel.com" et cliquez sur Go (Atteindre) (ou appuyez sur Enter (Entrée)). Quand vous

voyez le site web ZyXEL, vous savez que les paramètres de connexion de votre réseau sont correctement configurés.

Troubleshooting (Dépannage)

L'écran d'ouverture de session n'apparaît pas.

1 Assurez-vous que votre ordinateur utilise une adresse IP statique dans la plage 192.168.1.3 à 192.168.1.254 avec un masque de sous-réseau de 255.255.255.0. Consultez l'appendice Setting up Your computer’s IP Address (Paramétrer l'adresse IP de votre ordinateur) dans le guide de l'utilisateur pour la manière de configurer l'adresse IP de votre ordinateur.

2 Si vous n'arrivez pas à accéder au configurateur web avec Internet Explorer dans Windows XP ou Windows Server 2003, vérifiez les paramètres de sécurité de votre navigateur web (voir l'appendice sur les autorisations de fenêtres de publicité intempestives, JavaScripts et Java dans le guide de l'utilisateur).

. L'accès sans fil à Internet ne fonctionne pas.

1 Sur un ordinateur connecté au PLA-450, vérifiez que votre PLA-450 et les ordinateurs sur votre réseau sans fil

utilisent les mêmes paramètres sans fil et de sécurité sans fil. Voir le chapitre sur le LAN sans fil dans le guide de l'utilisateur pour plus d'informations.

2 Si vous utilisez une clé de sécurité mais que vous ne connaissez pas votre clé, appuyez RESET (RÉINITIALISER) sur votre PLA-450 pendant 10 secondes ou jusqu'à ce que le témoin lumineux d'alimentation clignote. Les paramètres de votre périphérique retournent à leur valeur par défaut d'usine. Utilisez les directives de ce guide pour configurer à nouveau vos paramètres.

. Je ne peux pas accéder au réseau de courant porteur en ligne HomePlug AV.

1 Assurez-vous que le mot de passe du réseau est le même sur l'ensemble de vos adaptateurs HomePlug AV et que les DAK de vos périphériques HomePlug AV sont tapés correctement.

2 Vérifiez que vos adaptateurs de courant porteur en ligne sont conformes à HomePlug AV Le PLA-450NE reconnaît PAS les versions antérieures des adaptateurs HomePlug tels que HomePlug 1.0 ou 1.0.1.

3 Vérifiez que les adaptateurs de courant porteur en ligne sont tous sur la même installation électrique. Connectez un autre adaptateur de courant porteur en ligne dans une prise proche de la prise d'alimentation de votre PLA-450. Ils sont probablement maintenant sur la même installation

électrique. Vérifiez le voyant lumineux du HomePlug &. S'il s'allume maintenant votre adaptateur de courant porteur en ligne était probablement auparavant branché sur une installation électrique séparée. Faites appel à un électricien pour plus d'informations sur l'installation électrique de votre bâtiment.

. Je ne vois pas de nouveaux périphériques

1 Allez à l'écran HomePlug du configurateur web du PLA- 450 (voir la section 5).

2 Ajouter le nouveau membre. 3 Définir à nouveau le Network Name. 4 Balayez à nouveau le réseau HomePlug AV.

Visualiser les certifications de votre produit

1 Allez à http://www.zyxel.com.

2 Sélectionnez votre produit dans la liste déroulante dans la page d'accueil du ZyXEL pour aller à la page de ce produit.

3 Sélectionnez la certification que vous désirez consulter dans cette page.
