40 DMC - Climatiseur CARRIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split système
Marque	CARRIER
Modèle	40 DMC
Alimentation électrique	230 V / 50 Hz
Puissance de refroidissement	2,5 kW
Puissance de chauffage (pompe à chaleur)	2,8 kW
Dimensions unité intérieure (L x H x P)	800 x 250 x 200 mm
Dimensions unité extérieure (L x H x P)	750 x 550 x 300 mm
Poids unité intérieure	10 kg
Poids unité extérieure	30 kg
Fluide frigorigène	R32
Niveau sonore intérieur	30-40 dB(A)
Niveau sonore extérieur	50-60 dB(A)
Plage de température de fonctionnement	-10°C à 43°C
Type de filtre	Filtre à air lavable
Télécommande	Infrarouge (incluse)
Accessoires optionnels	Room Controller, Zone Manager
Protections intégrées	Anti-jet d'air froid, dégivrage automatique, anti-gel, temporisation du compresseur
Entretien et nettoyage	Nettoyage filtre : mensuel ; Évacuation condensat : tous les 4 mois ; Remplacement piles télécommande : chaque année
Sécurité	Mise à la terre obligatoire ; arrêt d'urgence par disjoncteur
Réparabilité	Pièces détachées disponibles ; maintenance par professionnel qualifié

FOIRE AUX QUESTIONS - 40 DMC CARRIER

Comment nettoyer le filtre à air de mon climatiseur ?

Le nettoyage du filtre à air doit être effectué par un technicien qualifié. Il est conseillé de le faire tous les mois pour garantir un débit d'air optimal. Après nettoyage, le filtre doit être remis en place impérativement.

Que faire si le climatiseur ne se met pas en marche ?

Vérifiez d'abord que l'interrupteur principal est en position MARCHE et que les fusibles ne sont pas grillés. Attendez 3 minutes : une temporisation du compresseur peut être activée. Contrôlez aussi la température sélectionnée par rapport à la température ambiante.

Pourquoi la puissance de refroidissement est-elle insuffisante ?

Cela peut être dû à une obstruction de la circulation d'air (unités intérieure/extérieure), un filtre encrassé (réduit le débit d'air), des portes ou fenêtres ouvertes, une vitesse de ventilateur réglée trop bas, ou une température sélectionnée incorrecte.

D'où vient la brume légère qui se dégage de l'unité intérieure ?

Ce phénomène normal se produit en mode refroidissement lorsque l'air froid du climatiseur entre en contact avec l'air chaud et humide de la pièce. Il disparaît rapidement.

Qu'est-ce que le cycle de dégivrage de l'unité extérieure ?

En mode chauffage (pompe à chaleur), l'unité effectue automatiquement des cycles de dégivrage pour éliminer le givre sur l'unité extérieure. Pendant cette phase, le ventilateur intérieur s'arrête et reprend après la fin du cycle.

Comment préparer le climatiseur pour un arrêt prolongé ?

Nettoyez l'unité et son environnement. Faites fonctionner l'unité en mode ventilation seulement pendant une demi-journée pour sécher l'intérieur. Éteignez avec la télécommande, puis débranchez électriquement. Enlevez les piles de la télécommande.

Puis-je installer le climatiseur moi-même ?

Non, l'installation doit être réalisée exclusivement par du personnel qualifié. Toute installation non conforme peut annuler la garantie et présenter des risques d'incendie ou de décharge électrique.

Quelles sont les précautions de sécurité à respecter ?

Assurez-vous d'une mise à la terre efficace. N'utilisez pas l'appareil à proximité de substances dangereuses ou de flammes. Ne tentez pas de réparations vous-même. En cas d'odeur de brûlé ou de bruit anormal, coupez l'alimentation et contactez un professionnel.

Comment me débarrasser du climatiseur en fin de vie ?

Le fluide frigorigène doit être récupéré par un professionnel qualifié. Remettez l'appareil à un centre de collecte spécialisé ou à votre revendeur pour un recyclage conforme aux normes locales.

Que faire si le climatiseur émet un sifflement léger ?

Ce sifflement est normal et transitoire, provoqué par la mise en circulation du fluide réfrigérant ou le rééquilibre des pressions dans le circuit. Il se produit lors de la mise en marche ou juste après l'extinction.

MODE D'EMPLOI 40 DMC CARRIER

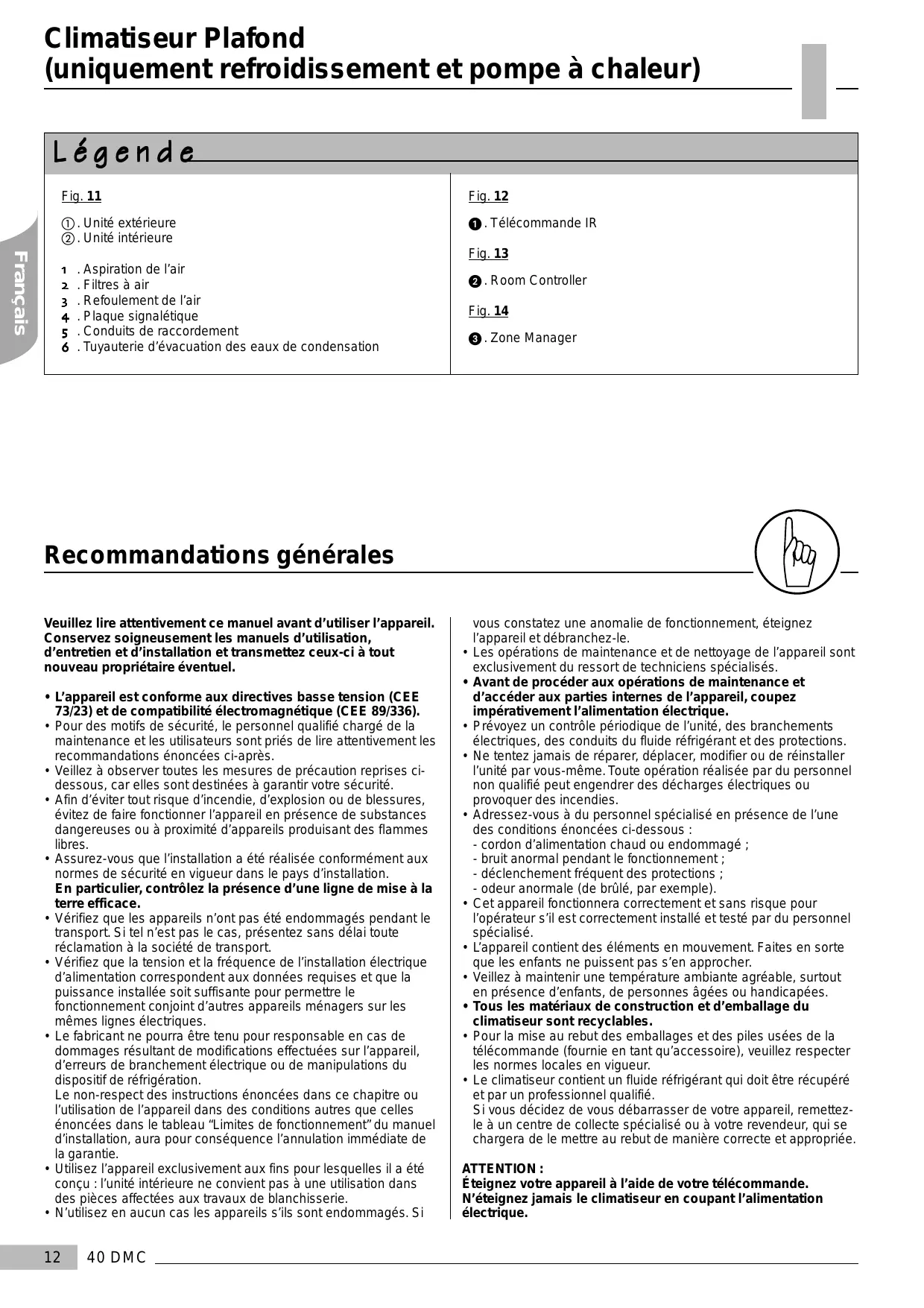

Légende 12 Recommendations générales 12 Pour le maximum de confort et le minimum de consommation 13- (4) Période d'arrêt prolongée 13 - (4 - 5) Description du système 13- (5) 13 Dispositifs de télécommande 14- (5) Maintenance 14 Diagnostic des pannes 14 Recyclage de l'appareil 14

Seite

①. Unité extérieure ②. Unité intérieure

1. Aspiration de l'air 2. Filtres à air 3. Refoulement de l'air 4. Plaque signalétique 5. Conduits de raccordement 6. Tuyauterie d'évacuation des eaux de condensation

1. Télécommande IR

1. Room Controller

Zone Manager

Recommandations générales

Veuillez lire attentivement ce manuel avant d'utiliser l'appareil. Conservez soigneusement les manuels d'utilisation, d'entretien et d'installation et transmettez ceux-ci à tout nouveau propriétaire éventuel.

• L'appareil est conforme aux directives d'assurance tension (CEE 73/23) et de compatibilité électromagnétique (CEE 89/336).
• Pour des motifs de sécurité, le personnel qualifié chargé de la maintenance et les utilisateurs sont priés de lire attentivement les recommandations énoncées ci-après.
• Veillez à observer toutes les mesures de précaution reprises ci-dessous, car elles sont destinées à garantir votre sécurité.
• Afin d'éviter tout risque d'incendie, d'explosion ou de blessures, évitez de faire fonctionner l'appareil en présence de substances dangereuses ou à proximité d'appareils produisant des flammes libres. Assurez-vous que l'installation a été réalisée conformément aux normes de sécurité en vigueur dans le pays d'installation. En particulier, contrôlez la présence d'une ligne de mise à la terre efficace.
• Vérifiez que les appareils n'ont pas été endommagés pendant le transport. Si tel n'est pas le cas, présentez sans délai toute réclamation à la société de transport.
• Vérifiez que la tension et la fréquence de l'installation électrique d'alimentation correspondent aux données requises et que la puissance installée soit suffisante pour permettre le fonctionnement conjoint d'autres appareils ménagers sur les mêmes lignes électriques.
• Le fabricant ne pourrait être tenu pour responsable en cas de dommages résultant de modifications effectuées sur l'appareil, d'erreurs de branchement électrique ou de manipulations du dispositif de réfrigération. Le non-respect des instructions énoncées dans ce chapitre ou l'utilisation de l'appareil dans des conditions autres que celles énoncées dans le tableau "Limits de fonctionnement" du manuel d'installation aura pour conséquence l'annulation immédiate de la garantie.
• Utilisez l'appareil exclusivement aux fins pour lesquelles il a été conçu : l'unité intérieure ne convient pas à une utilisation dans des pièces affectées aux travaux de blanchisserie.
• N'utilisez en aucun cas les appareils s'ils sont endommagés. Si

vous constatez une anomalie de fonctionnement, éteignez l'appareil et débranchez-le.

• Les opérations de maintenance et de nettoyage de l'appareil sont exclusivement du ressort de techniciens spécialisés.
• Avant de procéder aux opérations de maintenance et d'accéder aux parties internes de l'appareil, coupez impérativement l'alimentation électrique.
• Prévoyez un contrôle périodique de l'unité, des branchements électriques, des conduits du fluide réfrigérant et des protections.
• Ne tentez jamais de réparer, déplacer, modifier ou réinstaller l'unité par vous-même. Toute opération réalisée par du personnel non qualifié peut engendrer des décharges électriques ou provoquer des incendies.
• Adressez-vous à du personnel spécialisé en présence de l'une des conditions énoncées ci-dessous :
• cordon d'alimentation chaud ou endommagé;
• bruit anomal pendant le fonctionnement;
• déclenchement lié des protections;
• odeur anormale (de brûlé, par exemple).
• Cet apparéil fonctionnera correctement et sans risque pour l'opérateur s'il est correctement installé et testé par du personnel spécialisé.
• L'appareil contient des éléments en mouvement. Faites en sorte que les enfants ne puissent pas s'en approcher.
• Veillez à maintenir une température agréable, surtout en présence d'enfants, de personnes âgées ou handicapées.
• Tous les matériaux de construction et d'emballage du climatiseur sont recyclables.
• Pour la mise au rebut des emballages et des piles usées de la télécommande (fournie en tant qu'accessoire), veuillez respecter les normes locales en vigueur.
• Le climatiseur contient un fluide réfrigérant qui doit être récupéré et par un professionnel qualifié.

Si vous décidez de vous débarrasser de votre appareil, remettez-le à un centre de collecte spécialisé ou à votre revendeur, qui se chargera de le mettre au rebut de manière correcte et appropriée.

Éteignez votre appareil à l'aide de votre télécommande.

N'eteignez jamais le climatiseur en coupant l'alimentation électrique.

Pour obtenir un comportement optimal et une consommation énergétique minimale

Maintenez une température ambiant qui soit/agréable (Voir fig. 1).

Ouvrez les portes et les fenêtres le moins souvent possible (Voir fig. 2).

Évitez d'obstruer les ouvertures d'aspiration et de refoulement de l'unité intérieure, ce qui aurait pour effet de réduire le débit de l'air et la puissance de ventilation utile, et provoquer un mauvais fonctionnement de l'unité (Voir fig. 3).

En mode refroidissement, évitez dans la mesure du possible de diriger les flux d'air directement dans la pièce : tirez les tentures (Voir fig. 4).

Après le nettoyage du filtre réalisé par du personnel qualifié, celui-ci doit impérativement être remis en place à l'intérieur de l'unité

(Voir fig. 5 et consultez le tableau II).

Nettoyez de temps en temps la zone située autour de l'unité extérieure, ainsi que la grille d'aspiration, afin de permettre un débit d'air constant (Voir fig. 6).

En cas d'arrêt prolongé du climatiseur, veuillez suivre la procédure d'arrêt décrite ci-après.

Nettoyez l'unité et la zone qui l'entoure.

Faites fonctionner l'unité en mode ventilation uniquement, pendant une demi-journée, de façon à faire sécher l'intérieur (Voir fig. 7).

Éteignez le climatisation avec la télécommande avant de le débrancher électriquement (Voir fig. 8).

Extrayez les piles de la télécommande (si elle est fournie) (Voir fig. 9).

Nettoyez l'unité extérieure (Voir fig. 10).

Description du système

Le système se compose d'une unité intérieure et d'une unité extérieure, reliées entre-elles par des conduits permettant le passage du fluide réfrigérant et des fils électriques (Voir fig. 11).

Les instructions relatives à l'installation des deux unités sont reprises dans les manuels respectifs.

Dans le but de garantir un maximum de comportement et un fonctionnement optimal dans n'importe quelles conditions ambiantes, l'unité est dotée de protections énoncées dans le tableau I figurant ci-après.

Protections de l'unité

Tableau I : Protections de l'unité

Systèmes	Type de protection	Que se passé-t-il	Mode de fonctionnement pendant lequel la protection peut intervenir	La protection intervient
Pompe à chaleur	Protection anti-jet d'air froid pendant le dégivrage	Le ventilateur interieur est étéint	Mode chauffage système réversible type pompe à chaleur	A la mise en service en mode chauffage ou en mode dégivrage
	Cycle de dégivrage de la batterie extérieure	Les ventilateurs interieurs et extérieur sont éteints	Réchauffement par activation de la pompe à chaleur	Pendant la marche
Refroidissement et pompe à chaleur uniquement	Protection anti-gel de la batterie interieure	Le compresseur est étéint	Refroidissement	Pendant la marche
	Retard dans la mise en marche du compresseur	Le compresseur ne se met pas en marche immédiatement lors de l'allumage de l'unité.	Refroidissement ou réchauffement avec la pompe à chaleur	Lors de la mise en marche ou du changement du mode de fonctionnement

Au cours du fonctionnement avec la pompe à chaleur, l'unité est soumise à des cycles de dégivrage, afin d'éliminer le givre qui pourrait s'être formé sur l'unité extérieure à de basses températures. Au cours de cette phase, le ventilateur intérieur s'est automatiquement et sera à nouveau en mesure de fonctionner lorsque le cycle de dégivrage sera terminé.

L'unité peut être utilisée avec la télécommande à rayons infrarouges ou la télécommande à distance, par raccordement au cable "Room Controller" ou "Zone Manager".

Le mode d'emploi des télécommandes à distance avec raccordement au cable et de la télécommande à rayons infrarouges figure dans les manuels respectifs.

L'installation des dispositifs de télécommande doit être réalisée exclusivement par du personnel qualifié.

"Télécommande IR" (Voir fig. 12).

"Room Controller" (Voir fig. 13).

"Zone Manager" (Voir fig. 14).

Attention :

• La maintenance et le nettoyage de l'unité sont du ressort exclusif de techniciens spécialisés.
• Avant de procéder à tous travaux de maintenance et avant

d'accéder aux parties internes de l'unité, débranchez impérativement l'appareil.

Pour connaître la fréquence des travaux de maintenance et de nettoyage, veuillez vous référer au tableau II figurant ci-après.

Tableau II: Contrôles périodiques

Unité intérieur	Tous les mois	Tous les 4 mois	Chaque année
Nettoyage du filtré à air (1)	“√”
Nettoyage du tuyau d'évacuation du condensat (1)		“√”
Remplacement des piles de le commande infrarouges (si présente)			“√”

Afin de garantir le fonctionnement correct du climatiseur, nous vous conseillons d'effectuer les contrôles et les travaux de maintenance indiqués ci-contre. Les intervalles fixés pour les interventions peuvent naturellement varier en fonction de la zone d'installation, de la quantité de poussières, etc. (1) Ces opérations sont du ressort exclusif de techniciens qualifiés. Consultez également le "Manuel d'Installation".

Le climatiseur ne se met pas en marche :

• L'interrupteur principal est ouvert; positionnez l'interrupteur principal sur MARCHE.
• Les fusibles de l'interrupteur principal sont grillés; remplacez les fusibles.
• Attendez 3 minutes : la mise en marche différée du compresseur a été activée.
• La température sélectionnée est plus élevée que la température ambiante en mode refroidissement et plus BASSE en mode par chauffage (le thermostat n'autorise pas le déclenchement).
• Contrôlez que la pompe d'évacuation du condensat (si présente) ne se trouve pas en situation d'alarme et que le niveau de l'eau à l'intérieur du bac à condensat se situe dans les valeurs normales.

Puissance insuffisante :

• La libre circulation de l'air est obstruée sur les unités intérieure et extérieure.
• Le filtre est encrassé, ce qui réduit le débit de l'air. Le nettoyage du filtre est du ressort exclusif d'un technicien spécialisé.
• La porte ou les fenêtres sont ouvertes.
• La vitesse du ventilateur est régée sur la petite vitesse.
• La température sélectionnée est incorrecte.

Une sorte de brume légère se dégage de l'unité intérieure :

• Ce phénomène peut se produire lorsque l'unité fonctionne en mode refroidissement, au moment où l'air froid provenant du climatiseur entre en contact avec l'air chaud et l'humidité de la pièce.

Un léger sifflement se produit lors de la mise en marche du climatiseur ou immédiatement après son extinction :

• Il provient de la mise en circulation du fluide réfrigérant ou du rééquilibre des pressions à l'intérieur du circuit de réfrigération. Il s'agit d'un phénomène normal et transitoire.

Des odeurs désagréables se dégagent de l'unité :

• Il se peut que des odeurs désagréables s'accumulent sur le filtre à air de l'unité intérieure et se répandent dans la pièce pendant le fonctionnement de l'appareil. Éteignez l'appareil et contactez un Service Après-vente agréé pour le nettoyage des filtres. Remettez l'unité en marche en mode ventilation et ouvrez les fenêtres pour favoriser le renouvellement de l'air.

Recyclage de l'appareil

Avant de détruire l'unité, le fluide frigorigène contenu dans le climatiseur doit être récapitulé par un professionnel qualifié. L'unité et ses composants doivent être remis à un centre de collecte spécialisé qui procédera au recyclage des matériaux.
