890FX DELUXE 5 - Carte mère ASROCK - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Carte mère ATX
Chipset	AMD 890FX
Socket	AM3+
Support de mémoire	DDR3, jusqu'à 32 Go
Slots PCIe	4 x PCIe 2.0 x16
Ports SATA	6 x SATA 6 Gb/s
Ports USB	USB 3.0 et USB 2.0
Audio	Audio HD 7.1
Dimensions approximatives	30.5 cm x 24.4 cm (ATX)
Poids	Environ 1.5 kg
Compatibilités	Processeurs AMD Ryzen et Phenom II
Fonctions principales	Overclocking, support multi-GPU
Entretien et nettoyage	Nettoyage régulier des composants, vérification des connexions
Pièces détachées et réparabilité	Réparabilité moyenne, pièces disponibles sur le marché
Sécurité	Protection contre les surcharges électriques, mise à jour du BIOS recommandée
Informations générales	Vérifier la compatibilité avec les composants avant l'achat

FOIRE AUX QUESTIONS - 890FX DELUXE 5 ASROCK

Comment installer le pilote de la carte mère ASROCK 890FX DELUXE 5 ?

Téléchargez le dernier pilote depuis le site officiel d'ASROCK. Exécutez le fichier téléchargé et suivez les instructions à l'écran pour terminer l'installation.

Que faire si mon ordinateur ne démarre pas après l'installation de la carte mère ?

Vérifiez que tous les câbles sont correctement connectés, que la mémoire RAM est bien insérée et que le processeur est correctement monté. Assurez-vous également que l'alimentation fonctionne correctement.

Comment accéder au BIOS de la carte mère ASROCK 890FX DELUXE 5 ?

Redémarrez votre ordinateur et appuyez sur la touche 'Del' ou 'F2' dès le démarrage pour accéder au BIOS.

Comment mettre à jour le BIOS de la carte mère ?

Téléchargez la dernière version du BIOS depuis le site d'ASROCK. Copiez le fichier sur une clé USB, accédez au BIOS, puis utilisez l'outil de mise à jour du BIOS pour sélectionner le fichier et le mettre à jour.

Que faire si le son ne fonctionne pas sur ma carte mère ASROCK 890FX DELUXE 5 ?

Assurez-vous que les pilotes audio sont installés. Vérifiez également les paramètres de son dans le panneau de configuration de Windows et assurez-vous que les câbles audio sont correctement connectés.

Comment résoudre les problèmes de surchauffe avec la carte mère ?

Vérifiez que le ventilateur du processeur fonctionne correctement et que le dissipateur thermique est bien installé. Assurez-vous également que le boîtier de l'ordinateur est bien ventilé.

Quelles sont les spécifications de la carte mère ASROCK 890FX DELUXE 5 ?

La carte mère prend en charge les processeurs AMD AM3+, dispose de plusieurs emplacements pour la mémoire RAM DDR3, et offre des ports SATA pour le stockage. Pour les spécifications complètes, consultez le manuel de la carte.

Comment réinitialiser la carte mère aux paramètres d'usine ?

Accédez au BIOS et recherchez l'option 'Load Default Settings' ou 'Reset to Default'. Sélectionnez cette option, puis sauvegardez et quittez le BIOS.

La carte mère prend-elle en charge les SSD NVMe ?

Non, la carte mère ASROCK 890FX DELUXE 5 ne prend pas en charge les SSD NVMe, mais elle prend en charge les SSD SATA.

MODE D'EMPLOI 890FX DELUXE 5 ASROCK

Merci pour votre achat d'une carte mère ASRock 890FX Deluxe5, une carte mère très fiable produit selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l'engagement d'ASRock sur la qualité et la fiabilité au long terme.

Ce Guide d'installation rapide présente la carte mère et constitue un guide d'installation pas à pas. Des informations plus détaillées concernant la carte mère peuvent être trouvées dans le manuel de l'utilisateur qui se trouve sur le CD d'assistance.

Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notification. Au cas où n'importe quelle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouvez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock 890FX Deluxe5

(Facteur de forme ATX: 12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm)

Guide d'installation rapide ASRock 890FX Deluxe5

CD de soutien ASRock 890FX Deluxe5

Un câble ruban IDE Ultra ATA 66/100/133 80 conducteurs

Un câble ruban pour un lecteur de disquettes 3,5 pouces

Quatre câbles de données Serial ATA (SATA) (Optionnelle)

Deux câbles d'alimentation de série ATA (SATA) HDD (Optionnelle)

Un écran I/O

Un panneau avant USB 3.0

Quatre HDD vis

Six chassis vis

Un support arrière USB 3.0

1.2 Spécifications

Format	- Facteur de forme ATX: 12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm - Accessoires de Carte mère (condensateurs 100% polymère conducteur de haute qualité fabriqué au Japon)
CPU	- Prise en charge des processeurs sur socket AM3+ - Prise en charge des processeurs sur socket AM3: Processeur Phenom™ II X6 / X4 / X3 / X2 (sauf 920 / 940) / Athlon II X4 / X3 / X2 / Sempron d'AMD - Prêt pour processeurs Huit-Core - Supporte UCC (Unlock CPU Core) (voir ATTENTION 1) - Conception avancée V8 + 2 Power Phase - Supporte les processeurs jusqu'à 140W - Supporte la technologie Cool 'n' Quiet™ d'AMD - FSB 2600 MHz (5.2 GT/s) - Prend en charge la technologie Untied Overclocking (voir ATTENTION 2) - Prise en charge de la technologie Hyper Transport 3.0 (HT 3.0)
Chipsets	- Northbridge: AMD 890FX - Southbridge: AMD SB850 - AMD Vision Black
Mémoire	- Compatible avec la Technologie de Mémoire à Canal Double (voir ATTENTION 3) - 4 x slots DIMM DDR3 - Supporter DDR3 1866(OC)/1800(OC)/1600(OC)/1333/1066/800 non-ECC, sans amortissement mémoire (voir ATTENTION 4) - Capacité maxi de mémoire système: 32GB (voir ATTENTION 5)
Slot d'extension	- 3 x slots PCI Express 2.0 x16 (PCIE2/PCIE4 @ mode x16; PCIE5 @ mode x4) - 2 x slot PCI Express 2.0 x1 - 2 x slots PCI - Prend en charge ATI™ Quad CrossFireX™, 3-Way CrossFireX™ et CrossFireX™
Audio	- 7,1 CH HD Audio avec protection de contenu (Realtek ALC892 Audio Codec) - Prise en charge de l'audio Premium Blu-ray - Prend en charge THX TruStudio Pro™
LAN	- PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Support du Wake-On-LAN - Prise en charge de la détction de cable LAN - Prend en charge la norme Energy Efficient Ethernet (Ethernet à efficacité énergétique) 802.3az
Panneau arrière	I/O Panel - 1 x port souris PS/2 - 1 x port clavier PS/2 - 1 x Port de sortie coaxial SPDIF - 1 x Port de sortie optique SPDIF - 6 x ports USB 2.0 par défaut - 2 x ports USB 3.0 par défaut - 1 x Connecteur eSATA3 - 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE) - 1 x port IEEE 1394 - 1 x interrupteur d'effacement du CMOS - Prise HD Audio: Haut-parleur létal / Haut-parleur arrêté / Central/Basses / Entrée Ligne / Haut-parleur frontal / Microphone (voir ATTENTION 6)
SATA3	- 6 x connecteurs 6,0 Gb/s SATA3 par AMD SB850, prise en charge des fonctions RAID (RAID 0, RAID 1, RAID 0+1 et RAID 5), NCQ, AHCI et « Connexion à chaud » - 2 x connecteurs 6,0 Gb/s SATA3 par Marvell SE9120, prise en charge des fonctions NCQ, AHCI et « Connexion à chaud »
USB 3.0	- 2 x ports USB3.0 à l'arrière par NEC UPD720200, prenant en charge USB 1.0/2.0/3.0 jusqu'à 5 Gb/s - 1 x barrette USB3.0 en façade (prénd en charge 2 ports USB 3.0) par NEC UPD720200, prend en charge USB 1.0/2.0/3.0 jusqu'à 5 Gb/s
Connecteurs	- 8 x connecteurs SATA3, prenant en charge un taux de transfert de données pouvant aller jusqu'à 6.0Go/s - 1 x ATA133 IDE connecteurs (prénd en charge jusqu'à 2 péripériques IDE) - 1 x Port Disquette - 1 x En-tête du module infrarouge - 1 x En-tête de port COM - 1 x Connecteur IEEE 1394 - 1 x Connecteur HDMI_SPDIF - 1 x LED di accensione
	- Connecteur pour ventilateur de CPU/Châssis/Ventilateur - br. 24 connecteur d'alimentation ATX - br. 8 connecteur d'alimentation 12V ATX - Connecteurs audio internes - Connecteur audio panneau avant - 2 x En-tête USB 2.0 (prétre en charge 4 ports USB 2.0 supplémentaires) - 1 x En-tête USB 3.0 (prétre en charge 2 ports USB 3.0 supplémentaires) - 1 x Dr. Debug (LED de débogage à 7 segments)
Interrupteur rapide	- 1 x interrupteur d'effacement du CMOS avec LED - 1 x interrupteur d'alimentation avec LED - 1 x interrupteur de réinitialisation avec LED
BIOS	- 32Mb AMI UEFI Legal BIOS avec support GUI - Support du "Plug and Play" - Compatible pour événements de réveil ACPI 1.1 - Gestion jumperless - Support SMBIOS 2.3.1 - CPU, VCCM, NB, SB Tension Multi-ajustement
CD d'assistance	- Pilotes, utilisaires, logiciel anti-virus (Version d'essai), Utilitaire AMD OverDrive™, Suite logicielle ASRock (suite CyberLink DVD - OEM et version d'évaluation)
Caracteristique Caracteristique unique	- Utilitaire ASRock Extreme Tuning (AXTU) (voir ATTENTION 7) - l'Instant Boot - ASRock Instant Flash (voir ATTENTION 8) - ASRock AIWI (voir ATTENTION 9) - Chargeur ASRock APP (voir ATTENTION 10) - SmartView (voir ATTENTION 11) - ASRock XFast USB (voir ATTENTION 12) - L'accéléateur hybride: - Contrôle direct de la fréquence CPU (voir ATTENTION 13) - ASRock U-COP (voir ATTENTION 14) - Garde d'échéac au démarrage (B.F.G.) - Turbo 50 / Turbo 60 CPU Overclocking - Turbo UCC
Surveillance système	- Détention de la température de l'UC - Mesure de température de la carte mère - Tachéomètre ventilateur CPU/Châssis/Ventilateur - Ventilateur silencieux d'unité centrale - Commande de ventilateur CPU/boîtier à plusieurs vitesses
	- Monitoring de la tension: +12V, +5V, +3.3V, Vcore
OS	- Microsoft® Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit
Certifications	-FCC, CE, WHQL - Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise) (voir ATTENTION 15)

• Pour de plus amples informations sur les produits, s'il vous plaît visitez notre site web: http://www.asrock.com

Attention

Il est important que vous réalisiez qu'il y a un certain risque à effectuer l'overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utiliser des outils de tiers pour l'overclocking. L'overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre système. Si vous le faites, c'est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l'overclocking.

Attention!

1. La fonction ASRock UCC (Unlock CPU Core : Déverrouillage du coeur du processeur) permet de simplifier l'activation des processeurs AMD. Il vous suffit de sélectionner dans le UEFI l'option « Unlock CPU Core » (Déverrouillage du coeur du processeur), et vous pouvez déverrouiller le coeur du processeur pour profiter instantanément de performances renforcées. Lorsque la fonction UCC est activée, le processeur à double ou à triple coeur sera renforcé de façon à fonctionner comme processeur à quatre coeurs, et pour certains processeurs, notamment les processeurs quad-core, la taille du cache L3 sera aussi augmentée pour passer à 6 Mo, ce qui signifie que vous pourrez améliorer les performances du processeur à plus faible coût. Veuillez noter que la fonction UCC est prise en charge uniquement avec les processeurs AM3/AM3+, et en outre, tous les processeurs AM3/AM3+ ne prennent pas cette fonction en charge car certains coeurs cachés de processeurs risquent de dysfonctionner.
2. Cette carte mère prend en charge la technologie Untied Overclocking. Veuillez dire "La technologie de surcadence à la volée" à la page 36 pour plus d'informations.
3. Cette carte mère supporte la Technologie de Mémoire à Canal Double. Avant d'intégrer la Technologie de Mémoire à Canal Double, assurez-vous de bien lire le guide d'installation des modules mémoire en page 71 pour réaliser une installation correcte.
4. La prise en charge de fréquences de mémoire de 1866/1800/1600MHz dépend du CPU AM3/AM3+ que vous choisissez. Si vous choisissez des barrettes de mémoire DDR3 1866/1800/1600 sur cette carte mère, veuillez vous référer à la liste des mémoires prises en charge sur notre site Web pour connaître barrettes de mémoire compatibles. Site Web ASRock http://www. asrock. com
5. Du fait des limites du système d'exploitation, la taille mémoire réelle réservée au système pourrait être inférieure à 4 Go sous Windows®7 / Vista™ / XP. Avec Windows®OS avec CPU 64 bits, il n'y a pas ce genre de limitation.
6. Pour l'entrée microphone, cette carte mère supporte les deux modes stéréo et mono. Pour la sortie audio, cette carte mère supporte les modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en page 3 pour effectuer la bonne connexion.
7. ASRock Extreme Tuning Utility (AXTU) est un utilitaire tout-en-un qui permet de régler précisément différentes fonctions du système, via une interface facile à utiliser, incluant Moniteur de périphériques, Contrôle du ventilateur, Overclocking, OC DNA et IES. Dans Moniteur de périphériques, il affiche les valeurs principales de votre système. Dans Contrôle du ventilateur, il affiche la vitesse du ventilateur et la température, que vous pouvez ajuster. Dans Overclocking, vous pouvez overclocker la fréquence du CPU pour améliorer les performances du système. Dans OC DNA, vous pouvez enregistrer vos réglages OC dans un profil et les partager avec vos amis. Vos amis pourraient alors installer le profil OC sur leur système pour utiliser les mêmes réglages OC. Dans IES (Intelligent Energy Saver - Fonction intelligente d'économie d'énergie), le contrôleur de la tension peut réduire le nombre de phases de sortie pour améliorer le fonctionnement lorsque les cores du CPU ne sont pas utilisées, sans diminuer les performances de l'ordinateur. Veuillez visiter notre site Web pour plus d'informations sur l'utilisation des fonctions de l'utilitaire ASRock Extreme Tuning Utility (AXTU). Site Web de ASRock : http://www.asrock.com
8. Le plaisir des jours contrôlés par mouvement intuitif n'est plus réservé à la Wii. L'utilitaire ASRock AIWI présente une nouvelle forme de contrôle des produits sur PC. ASRock AIWI est le premier utilitaire du monde à transformer votre iPhone/iPod en manette de jeu qui vous permet de contrôler vos produits sur PC. Il vous suffit simplement d'installer l'utilitaire ASRock AIWI à partir du site web officiel ASRock ou du CD logiciels ASRock sur votre carte-mère, et de télécharger également l'utilitaire gratuite AIWI Lite à partir de App store sur votre iPhone/iPod touch. Il

vous faut aussi connecter votre PC et vos appareils Apple via Bluetooth ou WiFi, et vous pouvez commencer à profiter du prise des jours contrôlés par mouvement. N'oubliez pas non plus de visiter régulièrement le site web officiel d'ASRock, nous fournissons en permanence les derniers compatibles!

Site web ASRock : http://www.asrock.com/Feature/Aiwi/index.asp

1. Si vous désirez un moyen plus rapide et moins contraignant de recharger vos appareils Apple tels que iPhone/iPod/iPad Touch, ASRock a préparé pour vous la solution idéale - le chargeur ASRock APP. Il suffit d'installer le pilote du chargeur APP, et vous pourrez recharger rapidement votre iPhone à partir de votre ordinateur, jusqu'à 40% plus vite qu'avant. Le chargeur ASRock APP vous permet de charger rapidement et simultanément plusieurs appareils Apple, et le chargement continu est même pris en charge lorsque le PC reste en mode Veille (S1), Suspension à la RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du chargeur APP est installé, vous découvrez un mode de mise en charge tout à fait inédit.

1. SmartView, nouvelle fonction pour les navigateurs Internet, est une page de démarrage intelligente pour IE qui combine vos sites web les plus visités, votre historique, vos amis Facebook et vos fils d'actualité en temps réel, le tout sous forme d'affichage évolué, pour une expérience Internet plus personnelle. Les cartes mères ASRock sont équipées de l'utilitaire SmartView qui vous aide à garder le contact avec vos proches à tout moment. Pour utiliser la fonction SmartView, veuillez vous assurer que votre système d'exploitation est Windows® 7 / 7 64 bits / Vista™ ou Vista™ 64 bits, et que la version de votre navigateur est IE8. Site web ASRock: http://www.asrock.com/Feature/SmartView/index.asp
2. ASRock XFast USB permet d'améliorer les performances de votre périphérique de stockage USB. Les performances réelles dépendent des propriétés du périphérique.
3. Même si cette carte mère offre un contrôle sans souci, il n'est pas recommandé d'y appliquer un over clocking. Les fréquences autres que les fréquences de bus d'UC recommandées risquent de déstabiliser le système ou d'endommager l'UC.
4. Lorsqu'une surchauffe du CPU est détectée, le système s'arrête automatiquement. Avant de redémarrer le système, veuillez vérifier que le ventilateur d'UC sur la carte mère fonctionne correctement et débranchez le cordon d'alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n'oubliez pas de mettre de la pâte thermique entre le CPU et le dissipateur lors de l'installation du PC.
5. EuP, qui signifie Energy Using Product (Produit Utilisant de l'Energie), est une disposition établie par l'Union Européenne pour définir la consommation de courant pour le système entier. Conformément à la norme EuP, le courant CA total du système entier doit être inférieur à 1 W en mode d'arrêt. Pour être conforme à la norme EuP, une carte mère EuP et une

Une alimentation EuP sont requises. Selon les suggestions d'Intel, l'alimentation électrique EuP doit correspondre à la norme, qui est que l'efficacité électrique de 5V en mode de veille doit être supérieure à 50% pour 100mA de consommation de courant. Pour désirer une alimentation électrique conforme à la norme EuP, nous vous recommandons de consulter votre fournisseur de courant pour plus de détails.

2. Installation

Il s'agit d'une carte mère à facteur de forme ATX (12,0 po x 9,6 po, 30,5 cm x 24,4 cm). Avant d'installer la carte mère, étudiez la configuration de votre châssis pour vous assurer que la carte mère s'y insère.

Précautions à observer avant l'installation

Veuillez tenir compte des précautions suivantes avant l'installation des composants ou tout réglage de la carte mère.

Avant d'installer ou de retirer un composant, assurez-vous que l'alimentation est mise hors tension ou que la fiche électrique est débranchée de l'alimentation électrique. Dans le cas contraire, la carte mère, des périphériques et/ou des composants risquent d'être gravement endommagés.

1. Débranchez le câble d'alimentation de la prise secteur avant de toucher à tout composant. En ne le faisant pas, vous pouvez sérieusement endommager la carte mère, les périphériques et/ou les composants.
2. Pour éviter d'endommager les composants de la carte mère du fait de l'électricité statique, ne posez JAMAIS votre carte mère directement sur de la moquette ou sur un tapis. N'oubliez pas d'utiliser un bracelet antistatique ou de toucher un objet relié à la masse avant de manipuler les composants.
3. Tenez les composants par les bords et ne touchez pas les circuits intégrés.
4. À chaque désinstallation de composant, placez-le sur un support antistatique ou dans son sachet d'origine.
5. Lorsque vous placez les vis dans les orifices pour vis pour fixer la carte mère sur le châssis, ne serrez pas trop les vis! Vous risquez sinon d'endommager la carte mère.

2.1 Installation du CPU

Étape 1. Déverrouillez le support en relevant le levier selon un angle de. Étape 2. Placez l'UC directement au-dessus de la prise pour que le coin de l'UC avec son triangle jaune coïncide avec le petit triangle dans le coin de la prise. Étape 3. Insérez avec précaution le CPU dans le support jusqu'à ce qu'il soit bien en place.

Le CPU ne peut être inséré que dans un seul sens. NE JAMAIS forcer le CPU dans le support pour éviter de tordre ses broches.

Étape 4. Quand le CPU est en place, appuyez fermement dessus tout en abaissant le levier du support pour bloquer le CPU. Le verrouillage du levier dans son encoche latérale est annoncé par un clic.

ETAPE1: Levez le levier de prise

ETAPE 2/ETAPE3: Mettez le triangle doré du processeur sur le petit triangle du côté de la prise

ETAPE4: Appuyez et verrouillez le levier de la prise

2.2 Installation du ventilateur et du dissipateur

Une fois que vous avez installé le CPU dans cette carte mère, il faut installer un dissipateur plus grand et un ventilateur de refroidissement pour dissiper la chaleur. Vous devez également asperger de la pâte thermique entre le CPU et le dissipateur pour améliorer la dissipation de chaleur. Assurez-vous que le CPU et le dissipateur sont fermement fixés et en bon contact l’un avec l’autre. Ensuite, connectez le ventilateur du CPU à la prise du VENTILATEUR DU CPU (CPU_FAN1, reportez-vous en page 2, No. 7 ou CPU_FAN2, reportez-vous en page 2, No. 8). Pour une bonne installation, veuillez vous référer aux manuels d'instruction sur le ventilateur du CPU et le dissipateur.

2.3 Installation des modules mémoire [DIMM]

La carte mère 890FX Deluxe5 dispose de quatre emplacements DIMM DDR3 (Double Data Rate 3) de 240-broches, et supporte la Technologie de Mémoire à Canal Double. Pour effectuer une configuration à canal double, vous devez toujours installer des paires de DIMM DDR3 identiques (de la même marque, de la même vitesse, de la même taille et du même type de puce) dans les slots de même couleur. En d'autres termes, vous devez installer une paire de DIMM DDR3 identiques dans le Canal Double A (DDR3_A1 et DDR3_B1; slots bleu; voir p.2 No. 9) ou une paire de DIMM DDR3 identiques dans le Canal Double B (DDR3_A2 et DDR3_B2; slots blanc; voir p.2 No. 10), de façon à ce que la Technologie de Mémoire à Canal Double puisse être activée. Cette carte vous permet également d'installer quatre modules DIMM DDR3 pour la configuration à canal double. Cette carte mère vous permet également d'installer quatre modules DIMM DDR3 pour une configuration double canal; veuillez installer les mêmes modules DIMM DDR3 dans les quatre emplacements. Vous pouvez vous reporter au Tableau de configuration mémoire double canal ci-dessous.

Configurations de Mémoire à Canal Double

	DDR3_A1(Slot Bleu)	DDR3_A2(Slot Blanc)	DDR3_B1(Slot Bleu)	DDR3_B2(Slot Blanc)
(1)	Occupé	-	Occupé	-
(2)	-	Occupé	-	Occupé
(3)	Occupé	Occupé	Occupé	Occupé

• Pour la configuration (3), veuillez installer des DIMM DDR3 identiques dans les quatre emplacements.

1. Si vous voulez installer deux modules de mémoire, pour une compatibilité et une fiabilité optimales, il est recommandé de les installer dans des emplacements de la même couleur. En d'autres termes, installez-les soit dans les emplacements bleu (DDR3_A1 et DDR3_B1), soit dans les emplacements blanc (DDR3_A2 et DDR3_B2).
2. Si un seul module mémoire ou trois modules mémoire sont installés dans les slots DIMM DDR3 sur cette carte mère, il sera impossible d'activer la Technologie de Mémoire à Canal Double.
3. Si une paire de modules mémoire N'EST PAS installée dans le même "Canal Double", par exemple, installer une paire de modules mémoire dans le DDR3_A1 et le DDR3_A2, il sera impossible d'activer la Technologie de Mémoire à Canal Double.
4. Il n'est pas permis d'inverser du DDR ou DDR2 sur le slot DDR3 ; la carte mère et les DIMM pourraient être endommagés.
5. andé de les installer dans les fentes DDR3_A2 et DDR3_B2.

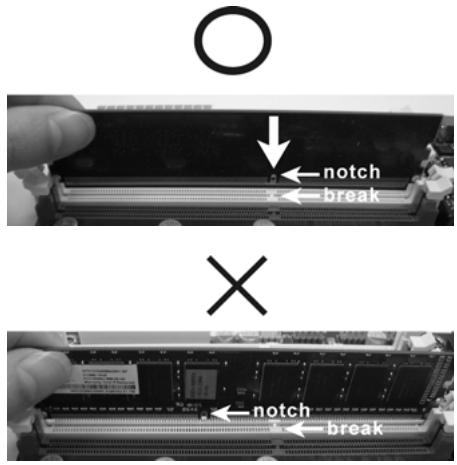

Installation d'un module DIMM

Ayez bien le soin de débrancher l'alimentation avant d'ajouter ou désteroler des modules DIMM ou les composants du système.

Etape 1. Déverrouillez un connecteur DIMM en poussant les taquets de maintien vers l'extérieur. Etape 2. Alignez le module DIMM sur son emplacement en faisant correspondre les encoches du module DIMM aux trous du connecteur.

Le module DIMM s'insère uniquement dans un seul sens. Si vous forcez le module DIMM dans son emplacement avec une mauvaise orientation, cela provoquera des dommages irrémédiables à la carte mère et au module DIMM.

Etape 3. Insérez fermement le module DIMM dans son emplacement jusqu'à ce que les clips de maintien situés aux deux extrémités se ferment complètement et que le module DIMM soit inséré correctement.

2.4 Slot d'extension (slots PCI et slots PCI express)

Il y a 2 ports PCI et 5 ports PCI Express sur la carte mère 890FX Deluxe5.

Slots PCI: Les slots PCI sont utilisés pour installer des cartes d'extension dotées d'une interface PCI 32 bits.

Slots PCIE:

Le PCIE1 / PCIE3 (slot PCIE x1; blanc) sert aux cartes PCI Express avec les cartes de largeur x1 voie, comme la carte Gigabit LAN, la carte SATA2.

Le PCIE2 / PCIE4 (slot PCIE x16; bleu) sert aux cartes graphiques PCI Express de largeur x16 voies .

Le PCIE5 (slot PCIE x16; bleu) sert aux cartes graphiques PCI Express de largeur x4 voie 3-voies.

1. En mode de carte VGA unique, il est recommandé d'installer une carte graphique PCI Express x16 dans la fente PCIE2.
2. En mode CrossFire™, installez une carte graphique PCI Express x16 dans les fentes PCIE2 et PCIE4.
3. En mode CrossFireX™ 3-voies, veuillez installer des cartes PCI Express x16 dans les emplacements PCIE2, PCIE4 et PCIE5.
4. Reliez un ventilateur de châssis sur le connecteur pour ventilateur de châssis de la carte mère (CHA_FAN1, CHA_FAN2 ou CHA_FAN3) lorsque vous utilisez plusieurs cartes graphiques afin d'obtenir un meilleur environnement thermique.

Installation d'une carte d'extension

Étape 1. Avant d'installer les cartes d'extension, veuillez vous assurer de bien avoir coupé l'alimentation ou d'avoir débranché le cordon d'alimentation. Veuillez lire la documentation des cartes d'extension et effectuer les réglages matériels nécessaires pour les cartes avant de débuter l'installation. Étape 2. Retirez l'équerre correspondant au connecteur que vous pouvez utiliser. Gardez la vis pour un usage ultérieur. Étape 3. Alignez la carte sur le connecteur et appuyez fermement jusqu'à l'insertion complète de la carte dans son emplacement. Étape 4. Fixez la carte sur le châssis à l'aide d'une vis.

Crossfirex™ 3-voles et quad crossfirex™

Cette carte mère prend en charge CrossFireX™, CrossFireX™ 3-voies et Quad CrossFireX™. La technologie CrossFireX™ offre le moyen le plus avantageux de combiner divers dispositifs de traitement graphique performants (GPU) dans un seul PC. Combinez une gamme de modes d'exploitation différents avec des logiciels intelligents et des mécanismes d'interconnexion innovants. CrossFireX™ permet d'obtenir le niveau de performance le plus haut possible et une haute qualité d'image pour les applications 3D. En général, CrossFireX™ est pris en charge par Windows® XP avec le Pack de service 2 / Vista™ / 7. CrossFireX™ 3-voies et Quad CrossFireX™ est pris en charge par Windows® Vista™ / 7 uniquement. Veuillez consulter le site d'AMD pour les mises à jour de driver ATI™ CrossFireX™. Veuillez suivre les instructions d'installation de la page 16 pour plus de détails.

2.6 Réglage des cavaliers

L'illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Siaucun capuchon ne relié les broches, le cavalier est « OUVERT ». L'illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont « FERMEES » quand le capuchon est placé sur ces 2 broches.

Ferne

Ouvert

Description

Effacer la CMOS

(CLRCMOS1)

(voir p. 2 fig. 2)

Paramètres

par défaut

Effacer la

CMOS

Note: CLRCMOS1 vous permet d'effacer les données qui se trouvent dans la CMOS. Les données dans la CMOS comprennent les informations de configuration du système telles que le mot de passe système, la date, l'heure et les paramètres de configuration du système. Pour effacer et réinitialiser les paramètres du système pour retrouver la configuration par défaut, veuillez mettre l'ordinateur hors tension et débrancher le cordon d'alimentation de l'alimentation électrique. Attendez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Après avoir court-circuité le cavalier Effacer la CMOS, veuillez enlever le capuchon de cavalier. Toutefois, veuillez ne pas effacer la CMOS tout de suite après avoir mis le BIOS à jour. Si vous avez besoin d'effacer la CMOS lorsque vous avez fini.

de mettre le BIOS à jour, vous devez d'abord initialiser le système, puis le mettre hors tension avant de procéder à l'opération d'effacement de la CMOS.

2.7 Connecteurs

Les connecteurs NE SONT PAS des cavaliers. NE PLACEZ AUCUN capuchon sur ces connecteurs. Poser les bouchons pour cavaliers au-dessus des connecteurs provoquera des dommages irrémédiables à la carte mère!

Les connecteurs

Connecteur du lecteur de disquette (FLOPPY1 br.33) (voir p. 2 No. 29)

Description

Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le côté Broche1 du connecteur.

Connecteur IDE primaire (bleu)

(IDE1 bran.39, voir p.2 n°17)

connecteur noir vers le disque dur

Cable ATA 66/100/133 80 conducteurs

Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique pour les détails.

Connecteurs série ATA3

(SATA3_1_2: voir p.2 No.20)

(SATA3_3_4: voir p.2 No.19)

(SATA3_5_6: voir p.2 No.18)

(SATA3_7: voir p.2 No. 31)

(SATA3_8: voir p.2 No.32)

Ces huit connecteurs Série ATA3 (SATA3) prennent en charge les câbles SATA pour les périphériques de stockage internes. L'interface SATA3 actuelle permet des taux de transferts de données pouvant aller jusqu'à 6,0 Gb/s. Si vous installez le disque dur sur le port eSATA sur les E/I à l'arrière, le SATA3_8 interne ne fonctionnera pas.

Cable de données Serie ATA (SATA) (en option)

Toute cote du câble de données SATA peut être connectée au disque dur SATA3 ou au connecteur SATA3 sur la carte mère.

Cordon d'alimentation Série ATA (SATA) (en option)

Connectez au connecteur d'alimentation du disque dur SATA connector à l'unité d'alimentation électrique

Veuillez connecter l'extrémité noire du cordon d'alimentation SATA sur le connecteur d'alimentation sur chaque unité. Connectez ensuite l'extrémité blanche du cordon d'alimentation SATA sur le connecteur d'alimentation de l'unité d'alimentation électrique.

En-tête USB 2.0 (USB10_11br.9) (voir p.2 No.13)

(USB12_13br.9) (voir p. 2 No. 12)

A côté des six ports USB 2.0 par défaut sur le panneau E/S, il y a deux embase USB 2.0 sur cette carte mère. Chaque embase USB 2.0 peut prendre en charge 2 ports USB 2.0.

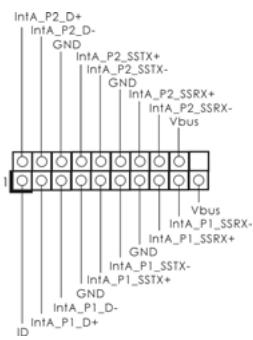

En-tête USB 3.0 (USB3_1_2, br.19) (voir p.2 No.27)

En plus des deux ports USB 3.0 par défaut sur le panneau E/S, il y a une barrette USB 3.0 sur la carte mère. Cette barrette USB 3.0 peut prendre en charge deux ports USB 3.0.

En-tête du module infrarouge (IR1 br.5) (voir p. 2 No. 43)

Cet en-tête supporte un module infrarouge optionnel de transfert et de réception sans fil.

Connecteurs audio internes

(CD1 br.4)

(CD1 : voir p. 2 No. 40)

CD1

Ils vous permettent de gérer des entrées audio à partir de sources stéréo comme un CD-ROM, DVD-ROM, un tuner TV ou une carte MPEG.

C'est une interface pour un câble audio en façade qui permet le branchement et le contrôle des périhériques audio.

Connecteur audio panneau avant

(HD AUDIO1 br. 9)

(voir p. 2 fig. 42)

1. L'audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil de panneau sur le chassinis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de chassinis afin d'installer votre système.
2. Si vous utilisez le panneau audio AC'97, installez-le sur l'adaptateur audio du panneau avant conformément à la procédure ci-dessous :

A. Connectez Mic_IN (MIC) à MIC2_L. B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n'avez pas besoin de les connecter pour le panneau audio AC'97. E. Pour activer le micro avant.

Pour les systèmes d'exploitation Windows XP / XP 64 bits :

Sélectionnez "Mixer". Sélectionnez "Recorder" (Enregistreur). Puis cliquez sur "FrontMic" (Micro avant).

Pour les systèmes d'exploitation Windows® 7 / 7 64 bits / Vista™ / Vista™ 64 bits :

Allez sur l'onglet "FrontMic" (Micro avant) sur le Panneau de contrôle

Realtek. Ajustez "Recording Volume" (Volume d'enregistrement).

En-tête du panneau système

(PANEL1br.9)

(voir p. 2 No. 28)

Cet en-tête permet d'utiliser plusieurs fonctions du panneau système frontal.

Connectez l'interrupteur d'alimentation, l'interrupteur de réinitialisation et l'indicateur d'état du système du châssis sur cette barrette en respectant l'affectation des broches décrite ci-dessous. Faites attention aux broches positives et négatives avant de connecter les câbles.

PWRBTN (interrupteur d'alimentation):

Connectez ici le connecteur d'alimentation sur le panneau avant du chassin. Vous pouvez configurer la façon dont mettre le système hors tension avec l'interrupteur d'alimentation.

RESET (interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du chassin. Appuyez sur l'interrupteur de réinitialisation pour redémarrer l'ordinateur s'il se bloque ou s'il n'arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l'indicateur d'état de l'alimentation sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le système est en marche. Le voyant DEL clignote lorsque le système est en mode veille S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/S4 ou lorsqu'il est éteint (S5).

HDLED (DEL activités du disque dur):

Connectez ici le voyant DEL d'activité du disque dur sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en train de lire ou d'écrire des données.

Le design du panneau avant peut varier en fonction du chassin. Un module de panneau avant consiste principalement en : interrupteur d'alimentation, interrupteur de réinitialisation, voyant DEL d'alimentation, voyant DEL d'activité du disque dur, haut-parleur, etc. Lorsque vous connectez le panneau avant de votre chassin sur cette barrette, vérifie bien à faire correspondre les fils et les broches.

LED di accensione

(3-pin PLED1)

(vdi p.2 Nr.22)

Connecteur du haut-parleur du châssis

(SPEAKER1 br. 4) (voir p. 2 fig. 23)

Veuillez connecter le hautparleur de châssis sur ce connecteur.

Connecteur pour châssis et ventilateur

(CHA_FAN1 br.4) (voir p.2 No. 44)

(CHA_FAN2 br.3) (voir p.2 No.3)

Branchez les câbles du ventilateur aux connecteurs pour ventilateur et faites correspondre le fil noir à la broche de terre.

(CHF_FAN3 br. 3)

(voir p. 2 No. 1)

(PWR_FAN1 br.3)

(voir p. 2 No. 39)

Connecteur pour ventilateur

CPU

(CPU_FAN1 br.4)

(Voir p. 2 fig. 7)

Veuillez connecter un câble de ventilateur d'UC sur ce connecteur et brancher le fil noir sur la broche de terre.

Bien que cette carte mère offre un support de (Ventilateur silencieux) ventilateur de CPU à 4 broches, le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

(CPU_FAN2 br. 3)

(voir p. 2 No. 8)

Connecteur d'alimentation ATX

(ATXPWR1 br. 24)

(Voir p. 2 fig. 11)

Veuillez connecter une unité d'alimentation ATX sur ce connecteur.

Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner si vous adoptez une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez-la à l'alimentation électrique ainsi qu'aux broches 1 et 13.

20-Installation de l'alimentation électrique ATX

Connecteur d'alimentation

12VATX

(ATX12V1 br.8)

(voir p. 2 fig. 4)

Veuillez noter qu’il est nécessaire de connecter une unité d’alimentation électrique avec prise ATX 12V sur ce connecteur afin d’avoir une alimentation suffisante. Faute de quoi, il ne sera pas possible de mettre sous tension.

Bien que cette carte mère possède 8 broches connecteur d'alimentation

ATX 12V, il peut toujours travailler si vous adoptez une approche traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser

L'alimentation des 4 broches ATX, branchez votre alimentation avec la broche 1 et la broche 5.

4-Installation d'alimentation à 4 broches ATX 12V

Header de IEEE 1394

(FRONT_1394 br. 9)

(voir p. 2 No. 14)

Sauf un port de défaut IEEE 1394 sur le panneau I/O, il y a un header de IEEE1394

(FRONT_1394) sur cette carte mère. Le header de IEEE 1394 peut supporter un port de IEEE 1394.

En-tête de port COM

COM1br.9

(voir p. 2 No. 30)

Cette en-tête de port COM est utilisée pour prendre en charge un module de port COM.

Connecteur HDMI_SPDIF

(HDMI_SPDIF12-pin)

(voir p.2 No. 45)

Connecteur HDMI_SPDIF, fournissant une sortie audio SPDIF vers la carte VGA HDMI, et permettant au système de se connecter au téléviseur numérique HDMI / un projecteur / un périphérique LCD. Veuillez brancher le connecteur HDMI_SPDIF de la carte VGA HDMI sur ce connecteur.

Le guide d'installation du panneau USB 3.0 frontal

Préparez le panneau USB 3.0 frontal fourni, quatre vis HDD et six vis de châssis.

Vissez le HDD/SSD 2,5" sur le panneau USB 3.0 frontal avec les quatre vis HDD.

Installez le panneau USB 3.0 frontal dans la baie de disque 2,5" du châssis.

Etape 4

Vissez le panneau USB 3.0 frontal dans la baie de disque avec les six vis de chassis.

Etape 5

Branchez le câble USB 3.0 dans le connecteur USB 3.0 (USB3_1_2) de la carte mère.

Le panneau USB 3.0 frontal peut maintenant être utilisé.

Le guide d'installation du support arrière USB 3.0

Dévissez les deux vis du panneau avant USB 3.0.

Etape 2

Assemblez le câble USB 3.0 et le support arrêté USB 3.0.

Vissez les deux vis dans le support arrière USB 3.0.

Etape 4

Placez le support arrête USB 3.0 dans le chassis.

2.8 Interrupteurs rapides

Cette carte mère dispose de trois interrupteurs rapides : un interrupteur d'alimentation, un interrupteur de réinitialisation et un interrupteur d'effacement de CMOS, permettant aux utilisateurs de rapidement allumer/éteindre ou réinitialiser le système, ainsi que d'effacer les valeurs du CMOS.

Interrupteur d'alimentation (PWRBTN) (voir p. 2 No. 26)

L'interrupteur d'alimentation est un interrupteur rapide, qui permet à l'utilisateur d'allumer/éteindre rapidement le système.

Interrupteur de réinitialisation (RSTBTN) (voir p. 2 No. 25)

L'interrupteur de réinitialisation est un interrupteur rapide, qui permet à l'utilisateur de réinitialiser rapidement le système.

Interrupteur d'effacement de CMOS (CLRCBTN) (voir p. 3 No. 17)

L'interrupteur d'effacement de CMOS est un interrupteur rapide qui permet à l'utilisateur d'effacer rapidement les valeurs du CMOS.

Vous n'êtes pas autorisé à utiliser la fonction de l'interrupteur Clear CMOS (Effacement du CMOS) si vous configurez un mot de passe pour le système. Si vous voulez effacer les valeurs du CMOS, veuillez d'abord effacer le mot de passe de votre système ou vous référer plutôt à la description "Clear CMOS jumper (Cavalier d'effacement du CMOS)" de la page 74.

2.9 LED de débogage

La LED de débogage intégrée sert à fournir des informations de code, ce qui rend le dépannage encore plus facile. Veuillez consulter les diagrammes des pages 31, 32, 33 et 34 pour la lecture des codes LED de débogage.

2.10 Guide d'installation des pilotes

Pour installer les pilotes sur votre système, veuillez d'abord insérer le CD dans votre lecteur optique. Puis, les pilotes compatibles avec votre système peuvent être détectés automatiquement et sont listés sur la page du pilote du CD. Veuillez suivre l'ordre de haut en bas sur le côté pour installer les pilotes requis. En conséquence, les pilotes que vous installez peuvent fonctionner correctement.

2.11 Installation de windows® 7 / 7 64-bit / vista™ / vista™ 64-bit / XP / XP 64-bit avec fonctions RAID

Si vous souhaitez installer Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit OS sur votre lecteur de disque dur SATA3 avec les fonctions RAID, veuillez vous référer au document de l'étape suivante sur le CD de support pour connaître la procédure détaillée:

Guide d'installation RAID

2.12 Installation de windows® 7 / 7 64-bit / vista™ / vista™ 64-bit / XP / XP 64-bit sans fonctions RAID

Si vous voulez installer Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit sur vos disques durs SATA3 sans les fonctions RAID, veillez suivre les procédures ci-dessous, en fonction de l'OS que vous installez.

2.12.1 Installation de windows® XP / XP 64-bit sans fonctions RAID

Si vous voulez installer Windows XP / XP 64-bit sur vos disques durs SATA3 sans fonctions RAID, veuillez suivre la procédure ci-dessous.

Utilisation des disques durs SATA3 sans NCQ et les fonctions de connexion à chaud

ETAP 1: Configurez le UEFI.

A. Entrez dans UTILITAIRE DE CONFIGURATION UEFI → écran Avancé → Configuration Storage. B. Réglez l'option "SATA Mode" « Mode de SATA » sur [IDE].

ETAPE 2: Installer le système d'exploitation Windows® XP / XP 64-bit sur votre système.

2.12.2 Installation de windows® 7 / 7 64-bit / vista™ / vista™ 64-bit sans fonctions RAID

Si vous voulez installer Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit sur vos disques durs SATA3 sans les fonctions RAID, veillez suivre la procédure ci-dessous.

Utilisation des disques durs SATA3 sans NCQ et les fonctions de connexion à chaud

ETAP 1: Configure le UEFI.

A. Entrez dans UTILITAIRE DE CONFIGURATION UEFI → écran Avancé → Configuration Storage. B. Réglez l'option "SATA Mode" « Mode de SATA » sur [IDE].

ETAPE 2: Installer le système d'exploitation Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit sur votre système.

Utilisation des disques durs SATA3 avec NCQ et les fonctions de connexion à chaud

ETAP 1: Configurez le UEFI.

A. Entrez dans UTILITAIRE DE CONFIGURATION UEFI → écran Avancé → Configuration Storage. B. Réglez l'option "SATA Mode" « Mode de SATA » sur [AHCI].

ETAPE 2: Installer le système d'exploitation Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit sur votre système.

3. Informations sur le BIOS

La puce Flash Memory sur la carte mère stocke le Setup du BIOS. Lorsque vous démarrez l'ordinateur, veuillez presser pendant le POST (Power-On-Self-Test) pour entrer dans le BIOS; sinon, le POST continue ses tests de routine. Si vous désirez entrer dans le BIOS après le POST, veuillez redémarrer le système en pressant + +, ou en pressant le bouton de reset sur le boîtier du système. Vous pouvez également redémarrer en éteignant le système et en le rallumant. L'utilitaire d'installation du BIOS est conçu pour être convivial. C'est un programme piloté par menu, qui vous permet de faire défiler par ses divers sous-menus et de choisir parmi les choix prédéterminés. Pour des informations détaillées sur le BIOS, veuillez consulter le Guide de l'utilisateur (fichier PDF) dans le CD technique.

4. Informations sur le CD de support

Cette carte mère supporte divers systèmes d'exploitation Microsoft® Windows®: 7 / 7 64-bit / Vista™ / Vista™ 64 bits / XP / XP 64-bit. Le CD technique livré avec cette carte mère contient les pilotes et les utilisateurs nécessaires pour améliorer les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu principal s'affiche automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n'apparaît pas automatiquement, localisez dans le CD technique le fichier “ASSETUP.EXE” dans le dossier BIN et double-cliquez dessus pour afficher les menus.

Connexions de série ATA3

(SATA3_1_2: voir p.2, N.20)

(SATA3_3_4: voir p.2, N.19)

(SATA3_5_6: voir p.2, N.18)

(SATA3_7: voir p.2, N.31)

(SATA3_3: voir p.2, N.32)

SATA3_8

3_7

SATA3_1_2 SATA3_3_4 SATA3_5_6

Cable de données de série ATA (SATA)

(Optional)

Cable de alimentation de series ATA (SATA)

(Optional)

Oos

1.1

ASRock 890FX Deluxe5

(ATX 12.0" x 9.6", 30.5 x 24.4 cm)

ASRock 890FX Deluxe5

ASRock 890FX Deluxe5 CD

Inertie de l's ne est 6.0 Gb/s

[Tab]

3.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

(3.1 CPU_FAN2)

(28

CPU_FAN_SPEED

ATX

(24ATXPWR1)

(2.3019, 11)

ATX
