Grazie per aver scelto una schedà madre ASRock 890FX Deluxe5, una schedà madre affidavitile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni excellenti e il design robusto si conformano all'impegno di ASRock nella ricerca della qualità e della resistenza. Questa Guida Rapida all'Installatione contiene l'introduzione alla motherboard e la guida passo-passo all'installazione. Informazioni più dettagliate sulla motherboard si possono trovare nel manuale per l'utente presente nel CD di supporto.

Le specifiche della sched a madre e il software del BIOS possono essere aggiornati, pertanto il contento di quello manuale cui subire variazioni sono preavviso. Nel caso in cui questo manuale si modificato, la versione aggiornata sare disponibile sul situ di ASRockrawnulo avviso.Sul situ ASRock si possonoanche trovare le più recenti schede VGA e gli elenchi di CPU supportate.

ASRock website http://www.asrock.com

Se si necessita dell'assistenza tecnica per questa scheda madre,

visitare il nostro site per informazioni specifiche sul modello che si

sta usingo.

1.1 Contenso della confezione

Scheda madre ASRock 890FX Deluxe5

Guida di installmente rapida ASRock 890FX Deluxe5

CD di supporto ASRock 890FX Deluxe5

Un cavo IDE 80-pin Ultra ATA 66/100/133

Un cavo per floppy drive a 1,44 Mb

Quattro cavo dati Serial ATA (SATA) (Opzionale)

Due cavi di alimentazione HDD Serial ATA (SATA) (opzionali)

Un I/O Shield

Un porta USB 3.0 sul pannello frontale

Quattro HDD viti

Sei telaio viti

Un supporto USB 3.0 posteriore

1.2 Specifiche

Piattaforma	- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm - Design condensatore compatto (condensatori a condutlore in polimento di alla qualità realizzati al 100% in Giappone)
Processore	- Supporto di processori Socket AM3+ - Supporto di processori Socket AM3: AMD Phenom™ II X6 / X4 / X3 / X2 (fatta eccezione per 920 / 940) / Athlon II X4 / X3 / X2 / Sempron - CPU Otto-Core Ready - Supporto UCC (Unlock CPU Core) (vedi ATTENZIONE 1) - Struttura di fase con alimentazione V8 + 2 avanzata - Supporta CPU fino a 140 W - Supporto Tecnologia AMD Cool 'n' Quiet™ - FSB 2600 MHz (5.2 GT/s) - Supporta la Tecnologia overclocking "slegata" (vedi ATTENZIONE 2) - Supporta la Tecnologia Hyper-Transport 3.0 (HT 3.0)
Chipset	- Northbridge: AMD 890FX - Southbridge: AMD SB850 - AMD Vision Black
Memoria	- Supporto Tecnologia Dual Channel Memory (vedi ATTENZIONE 3) - 4 x slot DDR3 DIMM - Supporto DDR3 1866(OC)/1800(OC)/1600(OC)/1333/1066/800 non-ECC, memoriaenza buffer (vedi ATTENZIONE 4) - Capacità massima della memoria di sistema: 32GB (vedi ATTENZIONE 5)
Slot di espansione	- 3 x slot PCI Express 2.0 x16 (PCIE2/PCIE4 a modalità x16; PCIE5 a modalità x4) - 2 x slot PCI Express 2.0 x1 - 2 x slot PCI - Supporto di ATI™ Quad CrossFire™, 3-Way CrossFire™ e CrossFire™
Audio	- 7.1 CH HD Audio con protezioni contenuti (Realtek ALC892 Audio Codec) - Supporto audio Blu-ray Premium - Supporto THX TruStudio Pro™
LAN	- PCIe x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Supporta Wake-On-LAN - Supporta il rilevamento cavo LAN
	- Supporto di Energy Efficient Ethernet 802.3az
Pannello posteriore I/O	I/O Panel - 1 x porta PS/2 per mouse - 1 x porta PS/2 per tastiera - 1 x Porta coassiale SPDIF Out - 1 x Porta ottica SPDIF Out - 6 x porte USB 2.0 più integrate - 2 x porte USB 3.0 più integrate - 1 x Connettore eSATA3 - 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità) - 1 x porte IEEE 1394 - 1 x interruptatore di pulizia CMOS - Connettore HD Audio: cassa laterale / cassa posteriore / cassa centrale / bassi / ingresso linea / cassa frontale / microfono (vedi ATTENZIONE 6)
SATA3	- 6 x connettori SATA3 6,0 Gb/s tramite AMD SB850, supporto di RAID (RAID 0, RAID 1, RAID 0+1 e RAID 5) e delle funzioni NCQ, AHCI e "Hot Plug" - 2 x connettori SATA3 6,0 Gb/s tramite Marvell SE99120, supporto delle funzioni NCQ, AHCI e "Hot Plug"
USB 3.0	- 2 x porte USB 3.0 posteriori amministrate dal controller NEC UPD720200, supporto di USB 1.0/2.0/3.0 fino a 5Gb/s - 1 x header USB 3.0 frontale (supporta 2 porte USB 3.0) amministrato dal controller NEC UPD720200, supporto di USB 1.0/2.0/3.0 fino a 5Gb/s
Connettori	- 8 x connettori SATA3 6.0Go/s - 1 x connettori ATA133 IDE (supporta fino a 2 dispositivi IDE) - 1 x porta Floppy - 1 x Collettore modulo infrarossi - 1 x collettore porta COM - 1 x collettore IEEE 1394 - 1 x Header HDMI_SPDIF - 1 x LED di accensione - Connettore CPU/Chassis/Alimentazione ventilola - 24-pin collettore alimentazione ATX - 8-pin connettore ATX 12V - Connettori audio interni - Connettore audio sul pannello frontale - 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0) - 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) - 1 x Dr. Debug (LED debug con 7 segmenti)
Interruttore rapido	- 1 x interrottore pulizia CMOS con LED - 1 x interrottore di alimentazione con LED - 1 x interrottore di reset con LED
BIOS	- 32Mb AMI UEFI Legal BIOS con interfaccia di supporto - Supporta "Plug and Play" - Compatible con ACPI 1.1 wake up events - Supporta jumperfree - Supporta SMBIOS 2.3.1 - Regolazione multi-voltaggio CPU, VCCM, NB, SB
CD di supporto	- Driver, utilità, software antivirus (Versione dimensostrativa), Utilità AMD OverDrive™, Suite software ASRock (Suite DVD CyberLink - OEM e versione di prova)
Caratteristi- ca speciale	- ASRock Extreme Tuning Utility (AXTU) (vedi ATTENZIONE 7) - Instant Boot - ASRock Instant Flash (vedi ATTENZIONE 8) - ASRock AIWI (vedi ATTENZIONE 9) - Caricatore ASRock APP Charger (vedi ATTENZIONE 10) - SmartView (vedi ATTENZIONE 11) - ASRock XFast USB (vedi ATTENZIONE 12) - Booster ibrido: - Stepless control per frequenza del processore (vedi ATTENZIONE 13) - ASRock U-COP (vedi ATTENZIONE 14) - Boot Failure Guard (B.F.G.) - Turbo 50 / Turbo 60 CPU Overclocking - Turbo UCC
Monitor- aggio Hardware	- Sensore per la temperature del processore - Sensore temperatura schedà madre - Indicatore di velocità per la ventola del CPU/Chassis/ Alimentazione - Ventola CPU silenziosa - Ventola CPU/chassis con controlledi di varie velocità - Voltaggio: +12V, +5V, +3.3V, Vcore
Compatible rità SO	- Microsoft® Windows® 7 / 7 64 bit / Vista™ / Vista™ 64 bit / XP / XP 64 bit
Certificazioni	- FCC, CE, WHQL - Predisporto ErP/EuP (è necessaria l'alimentazione predisposa per il sistema ErP/EuP) (vedi ATTENZIONE 15)

• Per ulteriori informazioni, prego visitare il nostro site internet: http://www.asrock.com

AVVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, comeanche la regolazione delle impostazioni del BIOS, l'applicazione della technologia Untied Overclocking Technology, oppure l'uso di strumenti di overclocking forniti da terzi. L'overclocking vuo influenzare la stabilità delsystema, edanche provocare danni ai componenti ed alle periferiche delsystema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per possibili danni provocati dall'overclocking.

ATTENZIONE!

1. La funzione ASRock UCC (Unlock CPU Core, Sblocca CPU Core) semiclassical l'attivazione della CPU AMD. É una simplice voce d'attivazione delle opzioni UEFI chiamata "Unlock CPU Core" (Sblocca CPU Core) che permette di sbloccare il core CPU extra per sfruttare un'immediata accelerazione delle prestazioni. Quando la funzione UCC è abilitata, la CPU dual-core o triple-core CPU aumento alla velocità di una CPU quad-core, ed alcune CPU, includendo le quad-core, sonoanche augmentare le dimensioni della cache L3 sino a 6MB, e questo significa che le prestazioni CPU sono migliorare ad un prezzo conveniente. Si prega di notare che la funzione UCC è supportata solo da CPU AM3/AM3+; inoltre, non tutte le CPU AM3/AM3+ supportano但这a funzione perché il core nascosto (hidden) di alcune CPU potrebbe non funzionare in modo appropriato.
2. Questa schedules madre supporta la Tecnologia overclocking "slegata". Per i dettagli leggere "Tecnologia di Untied Overclocking" a pagina 36.
3. Questa sched a madre supporta la technologia Dual Channel Memory. Prima di implementare la technologia Dual Channel Memory, assicurarsi di leggere la guida all'installazione dei moduli di memoria, a pagna 95, per seguire un'installazione appropriata.
4. Il fatto che la velocità della memoria da 1866/1800/1600MHz sia supportata o meno, dipende dagli AM3/AM3+ CPU utilizzati. Se si desidera adottare il modulo di memoria DDR3 1866/1800/1600 su但这 scheda madre,fare riferimento all'elenco delle memorie supportate nel loro sito web per scopire quali sono i moduli compatibili. Sito web ASrock http://www.asrock.com
5. A causa delle limitazioni delsystema operativo,le dimensioni effettive della memoria possono essere inferiori a 4GB per l'accantonamento riservato all'uso delsystema sotto Windows7/VistaTM/XP.Per Windows* OS con CPU 64-bit, non c'te tale limitazione.

6. Questa scheda madre supporta l'ingresso stereo e mono per il microfono. Questa scheda madre supporta le modalità 2 canali, 4 canali, 6 canali e 8 canali per l'uscita audio. Controllare la tavola a quella 3 per eseguire il collegamento appropriato.

7. L'utilità AXTU (ASRock Extreme Tuning Utility) è uno strumento tutto in uno per regolare varie funzioni delsystema in un'interfaccia facile da usare che include monitoraggio hardware, controllo ventola, overclocking, OC DNA ed IES. Hardware Monitor (Monitoraggio hardware) migliorare le lecture principali delsystema. Fan Control (Controllo ventola) migliorare la velocità e la temperature che sono essere regolate. Overclocking permette di eseguire l'overclocking della frequenza della CPU per ottenere le prestazioni ottimali delsystema. OC DNA permette di salvare le impostazioni OC come un profi lo da condidere con gli amici! Gli amici sono scaricare il profi lo OC sul loroSYSTEMA operativo per ottenere le stesse impostazioni OC Il regolatore di tensione di IES (Intelligent Energy Saver) può ridurre il numero di fasi d'uscita per migliorare l'effi cienza quando i core CPU sono inattivi perché sarecire le prestazioni di computazione. Vistare il nostro per informazioni sulle procedure operative dell'utilità AXT (ASRock Extreme Tuning Utility). Sito ASRock: http://www.asrock.com

8. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM. Questo comodo strumento d'aggiornamento del BIOS permette di aggiornare ilsystema BIOSenza accederate sistemi operativi come MS-DOS or Windows®. Con这一点 utilà, si può premere il tasto durante il POST, oppure il tasto nel menu BIOS per accederate ad ASRock Instant Flash. Avviare这一点 strumento e salvare il nuovo file BIOS nell'unità Flash USB, dischetto (disco floppy) o disco rigido; poi si può aggiornare il BIOS con pochi clice, perché preparare altri dischetti (dischi floppy) o altre complicate utilità Flash. Si prega di notare che l'unità Flash USB o il disco rigido devono usare il File System FAT32/16/ 12.
9. I giochi controllati dai movimenti non sono più un'esclusiva Wii. L'utilità ASRock AIWI introduce un nuovo modo per gliacare al PC. ASRock AIWI è la prima attività al mondo a trasformare l'iPhone/iPod touch in un joystick per controllare i videogiochi. Tutto quello che si devefare è installare l'utilità ASRock AIWI scarticandola dal site officiale ASRock oppure usando il CD ASRock fornito in dotazione, e scaricare Gratisamente AIWI Lite dall'App Store sull'iPhone/iPod touch. Collegare il PC ed i dispositivi Apple using Bluetooth o la rete WiFi e poi si può credirtau con i giochi controllati dal movimento. Non scordare di vistare regolarmente il situ officiale ASRock: forniremo continuamente gli aggiornamenti sui giochi supportati! Sito ASRock: http://www.asrock.com/Feature/Aiwi/index.asp
10. Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple, come iPhone/iPod/iPad Touch, ASRock ha preparato una soluzione meravigliosa: ASRock APP Charger. Basta installare il driver APP Charger per caricare l'iPhone più rapidamente rispetto al computer, con una velocità maggiore del 40%. ASRock APP Charger permette di caricare simultaneamente molti dispositivi Apple in modo rapido e supportaanche il caricamento continuato quando il PC accede alla

modalità di Standby (S1), Sospensione su RAM (S3), Ibernazione (S4) o Spegnimento (S5). Una volta installato il driver APP Charger si otterranno prodigi e comodità mai avuti prima.

1. SmartView, una nuova funzione del browser Internet, è la paglia d'avvio intuitiva di IE che combina i siti visitati più spesso, la cronologia, gli amici di Facebook ed i Feed News in tempo reale in una veduta migliorata per un'esperienza più personale di Internet. Le schede madre ASRock hanno in dotazione escludiva l'utilità SmartView che aiura a stare in contatto con gli amici nelle cui si è in movimento. Per usare la funzione SmartView, assicurarsi che la versione delsystema operativo via Windows® 7 / 7 64 bit / Vista™ / Vista™ 64 bit e che la versione del browser sia IE8.
   Sito ASRock: http://www.asrock.com/Feature/SmartView/index.asp
2. ASRock XFast USB più accelerare le prestazioni del dispositivo d'archivazione USB. Le prestazioni dipendono dalle proprietà del dispositivo.
3. Anche se esta motherboard offre il controllo stepless, non si consiglia di effettuare l'overclocking. L'uso di frequenze diverse da quella raccomandate per il bus CPU possono provocare l'instabilità del systemo o danneggiare la CPU.
4. Se il processore si surriscalda, ilsystema si chiude automaticamente. Prima di riavviare il systema, assicurarsi che la ventolina CPU della scheda madre funzioni correttamente; scollegare e ricollegare il cavo d'alimentazione. Per migliorare la dissipatione del calore, ricordare di applicare l'apposita pasta siliconica tra il processore e il dissipatore quando si installa il systema.
5. EuP, che sta per Energy Using Product (Prodotto che consuma energia), era una normativa emanata dall'Unione Europea che definiva il consumo energetico delsystemecomplete.In base all'EuP, I'alimentazione totale delsystemecompletedevese inferiore a 1,00 W quando è spento.Per soddisfare la normaEuP sono necessari un alimentatore e una scheda elettrica predisistouEuP.In base ai suggerimenti Intel l'alimentatore predisisto EuP devese soddisfare lo standard secondo cui l'efficienza energetica in standby di 5v è più alta del 50% con un consumo di corrente di 100mA .Per la scelta di un'alimentatore predisisto EuP consigliamo di verificare ulteriori dettagli con il produttore.

2. Installazione

Questa è una schedà madre con Form Factor ATX (12.0 pollici x 9.6 pollici; 30,5 cm x 24,4 cm). Prima di installare la schedà madre, studiare la configurazione del telaio per assicurarsi che la schedà madre vi si adatti.

Precauzioni preinstallazione

Leggere le seguenti precauzioni prima di installare componenti delle schede madri o diambiare le impostazioni delle schede madri.

Prima di installare o rimuovere qualsiasi componente, assicurarsi che l'alimentazione sia disattiva e che il cavo d'alimentazione sia scollegato alla presa di corrente. Diversamente si causeranno gravi danni alla scheda madre, alle periferiche e/o ad altri componenti.

1. Togliere il cavo alla presa elettrica prima di toccare le componenti. In caso contrario la schedadamre, le periferiche, e/o i componenti possono subire gravi danni.
2. Per evitare che l'elettricità statica danneggi la scheda madre, NON appoggiare la scheda madre su moquette, tappeti o tessuti simili. Ricordarsi di indossare un braccialetto antistatico collegato a terra o di toccare un oggettoto posizionato a terra prima di maneggiare le componenti.
3. Tenere i componenti per i bordi e non toccare i ICs.
4. Ogni volta che si disinstalla un componente, appoggiarlo su un tappetino antistatico什么意思 a terra o depositarlo nella borsa data in dotazione con il componente.
5. Nell's use are i giravit per fissare la schedam madre al telaio non serrare eccessivamente le viti! Altrimenti si rischia di danneggiare la schedam madre.

2.1 Installazione del processore

Step 1. Apire lo zoccolo sollevando la leva da un angolo di 90^ .
Step 2. Posizione are la CPU direttamente sopra la presa in modo tale che l'angolo della CPU con il triangolo dorato corrisponda all'angolo della presa con il triangolino.
Step 3. Inserire con cautela il processore dello zoccolo finché si adatta perfettamente.

Il processore ha un solo corretto orientamento. NON forzare il processore dello zoccolo: i pin potrebbero stortarsi.

Step 4. Quando il processore è posizionato, premere con decisione sullo zoccolo除去 si abbassa la leva dello zonnettore per fissare il processore.
Quando la leva fa cig che sulla linguetta laterale significa che è bloccata.

FASE 1: Sollevare la levetta socket

FASE 2/FASE 3: Far corrispondere il triangol o dorato della CPU al triangolino nell'angolo del socket

FASE 4: Abbassare e bloccare la levetta socket

2.2 Installazione della ventolina e del dispersore di calore CPU

Dopo aveo installato la CPU sulla schedamadre, è necessario installare un dispersore di calore ed una ventolina per dissipare il calorie. Éanche necessario aplicare del grasso termico tra la CPU ed il dispersore di calorie per migliorare la dissipazione del calorie. Assicurarsi che la CPU ed il dispersore di calore siano fissati in modo appropriato e che ci sua una buona aderenza tra i due. Quindi collegare la ventolina CPU al connettore PU FAN (CPU_FAN1,fare riferimento a pagina 2,Numo 7 o CPU_FAN2, fare riferimento a pagna 2,Numo 8).Per eseguire un'installazione appropriata,fare riferimento al manuale d'istruzioni della ventolina CPU e del dispersore di calorie.

2.3 Installazione dei moduli di memoria (DIMM)

La scheda madre 890FX Deluxe5 fornisce quattro alloggiamenti DIMM DDR3 (Double Data Rate 3) a 240 pin, e supporta la TECHNOologia Dual Channel Memory. Per la configurazione a due canali, è necessario installare sempre coppie identiche (stessamarca, velocità, dimensioni e tipo di chip) di DIMM DDR3 negli alloggiamenti dello stesso colore. In altre parole, è necessario installare coppie identiche di DIMM DDR3 nel canale doppio A (DDR3_A1 e DDR3_B1; alloggiamenti blu; vedere pag. 2 Nr. 9) oppure coppie identiche di DIMM DDR3 nel canale doppio B (DDR3_A2 e DDR3_B2; alloggiamenti bianco; vedere pag. 2 Nr. 10), per fare si che la TECHNOologia Dual Channel Memory possa essere attivata. Questa scheda madre consenteanche di installare quattro DIMM DDR3 per la configurazione a canale doppio. Questa scheda madre consenteanche di installare quattro DIMM DDR3 per configurazione a canale duale, si raccomanda di installare DIMM DDR3 identiche nei quattro alloggiamenti. Consultare la Tabella configurazione Memoria Canale Duale di seguito.

Configurazioni Dual Channel Memory

	DDR3_A1 (alloggiamento blu)	DDR3_A2 (alloggiamento bianco)	DDR3_B1 (alloggiamento blu)	DDR3_B2 (alloggiamento bianco)
(1)	Popolato	-	Popolato	-
(2)	-	Popolato	-	Popolato
(3)	Popolato	Popolato	Popolato	Popolato

• Per la configurazione (3), installare DDR3 DIMM identici nei quattro slot.

1. Se si vogliono installare due moduli di memoria, per ottenere compatibilità ed affidabilità ottimali, si raccomanda di installerli negli alloggamenti dello stesso colore. In altre parole: INSTALLARE i moduli di memoria o nellaserie di alloggamenti blu (DDR3_A1 e DDR3_B1) oppure nellaserie di alloggamenti bianco (DDR3_A2 e DDR3_B2).
2. Se negli alloggiamenti DIMM di但这a scheda madre è installato un solo modulo di memoria, oppure sono installati tre moduli di memoria, è impossibile attivare la Tecnologia Dual Channel Memory.
3. Se una Coppia di moduli di memoria NON è installata dello stesso "canale doppio", ad esempio se si installa una Coppia di moduli di memoria su DDR3_A1 e DD3_A2, è impossibile attivare la technologia Dual Channel Memory.
4. Non è consentito installare la DDR o DDR2 nelle slot DDR3, altrimenti si possono danneggiare但这a schedà madre e la DIMM.
5. Se si adottano moduli di memoria DDR3 1866/1800/1600 sulla schedà madre, si consiglia di installerli sugli slot DDR3_A2 e DDR3_B2.

Installare una DIMM

Scollegare l'alimentazione elettrica prima di aggiungere o rimuovere i DIMM o altri componenti delsystema.

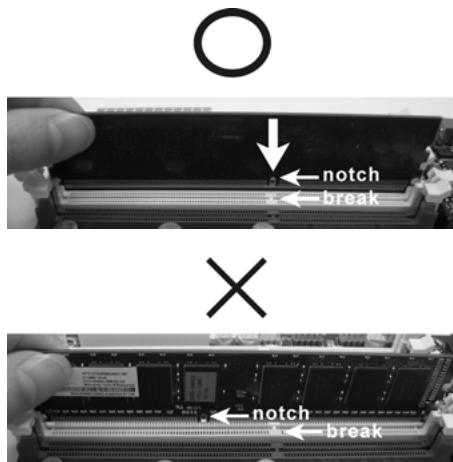

Step 1. Sbloccare lo slot DIMM premendo i fermi che lo trattengono verso l'esterno.

Step 2. Allineare una DIMM sullo slotosi che il pettine della DIMM combaci con la sua sede sullo slot.

La DIMM più essere montata correttamente soltanto con un orientamento. Se si dovesse installare a forza la DIMM dello slot con un orientamento errato, si causerebbero danni permanenti alla scheda madre e alla DIMM stessa.

Step 3. Inserire saldamente la DIMM dello slot fino a far scattare completeness in posizione i fermagli di ritegno alle due estremità e fino ad installare correttamente la DIMM nella sua sede.

2.4 Slot di espansione (Slot PCI ed Slot PCI Express)

Sulla scheda madre 890FX Deluxe5 c'è 2 slot PCI ed 5 slot PCI Express.

Slot PCI: Sono utilizzati per installare schede di espansione con Interfaccia PCI a 32-bit.

Slot PCI Express:

L'alloggio PCIE1 / PCIE3 (PCIE x1; bianco) è usato per le schede PCI Express x1 lane, come schede Gigabit LAN, SATA2.

L'alloggio PCIE2 / PCIE4 (PCIE x16; blu) è usato per le schede grafiche PCI Express x16 lane, oppure è usato per installare schede grafiche PCI Express per supportare la funzione CrossFireX™.

L'alloggio PCIE5 (PCIE x16; blu) è usato per le schede PCI Express x4 lane, oppure è usato per installare schede grafiche PCI Express per supportare la funzione 3-Way CrossFireX™.

1. Se si intende installare una sola scheda PCI Express VGA su那一 scheda madre, installarla nell'alloggio PCIE2.
2. In modalità CrossFire™, installare le schede video PCI Express x16 negli alloggi PCIE2 e PCIE4.
3. In modalità 3-Way CrossFireX™, installare le schede video PCI Express x16 negli alloggi PCIE2, PCIE4 e PCIE5.
4. Collegare una ventola chassis al relative connettore della scheda madre (CHA_FAN1, CHA_FAN2 o CHA_FAN3) quando si usano più schede video per ottener un migliorie ambiente termico.

Installare una schedadi espansione

Step 1. Prima d'installare la schedà di espansione, assicurarsi che l'alimentazione sua stata esclusa oppure che il cavo di alimentazione sia scollegato. Prima di iniziare l'installazione, si prega di leggere la documentazione della schedà di espansione e di effettuare le necessarie impostazioni del hardware.
Step 2. Rimuovere i ganci sullo slot che si intende utilizzato. Tenere a portata di mano le viti.
Step 3. Allineare il connettore della schedà con lo slot e premere con decisione finché la schedà è completamente inserita nella slot.
Step 4. Agganciare la schedal allo chassis con le viti.

2.5 Guida operativa per CrossFireX™, 3-Way CrossFireX™ e Quad CrossFireX™

Questa sched a madre supporta la funzione CrossFireX™, 3-Way CrossFireX™ e Quad CrossFireX™. La technologia CrossFireX™ offre i mezzi piùvantaggiosi possible per combinare più GPU (Graphics Processing Unit) ad altre prestazioni in un singolo PC. Combinando una series di diverse modalità operative con la progettazione software intuitiva ed un meccanismo d'interconnessione innovativo, CrossFireX™ abilita il massimo livello possibile di prestazioni e qualità d'imagine in qualsiasi applicazione 3D. Correntemente la funzione CrossFireX™ è supportata solo dai sistemi operativi Windows® XP con Service Pack 2 / Vista™ / 7. La funzione 3-Way CrossFireX™ e Quad CrossFireX™ è supportata solo dalsystema operativo Windows® Vista™ / 7. Visitare il situ AMD per gli aggiornamenti dei driver ATI™ CrossFireX™. Attenersi alle procedure d'installazione, a pagina 16, per i dettagli.

2.6 Setup del Jumpers

L'illustrazione molto come sono settati i jumper.
Quando il ponticello è posizionato sui pin, il jumper è "CORTOCIRCUITATO". Se sui pin non ci sono ponticelli, il jumper è "APERTO". L'illustrazione molto una jumper a 3 pin in cui il pin1 e il pin2 sono "CORTOCIRCUITATI" quando il ponticello è posizionato su quosti pin.

CORTOCIRCUITATO APERTO

Jumper

Settaggio del Jumper

Resettable CMOS (CLRCMOS1) (vedip.2 item 2)

Note: CLRCMOS1 permette di cancellare i dati presenti nel CMOS. I dati del CMOS comprendono le informazioni di configurazione quali la password diSYSTEMA, data, ora, e i parametri di configurazione delsystema. Per cancellare e ripristinare i parametri delsystema, spagnere il computer e togliere il cavo di alimentazione alla presa di corrente. Dopo aver lasciato trascorrere 15 secondi, utilizzare un cappuccio jumper per cortocircuitare i pin 2 e 3 su CLRCMOS1 per 5 secondi. Dopo aver cortocircuitato il jumper Clear CMOS jumper, togliere il terminatore jumper. Non cancellare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario cancellare la CMOS una volta completato l'aggiornamento del BIOS, è necessario riavviare prima il systema, e poi spegnerlo prima di procedere alla cancellazione della CMOS.

2.7 Connettori

I connettori NON sono jumpers. NON COLLOCARE i ponticelli sui connettori. Installando dei cappucci a ponticello sui connettori si causeranno danni permanenti alla scheda madre!

Connettori

Descrizione dei connettori

Connettore del

Floppy disk

(33-pin FLOPPY1)

(vedi p.2 Nr. 29)

Nota: Assicurarsi che il lato del cavo con la striscia rossa sua inserto nel lato Pin1 del connettore.

Connettore IDE primario (blu)

(39-pin IDE1, vedi p.2 Nr. 17)

Connettore blu alla schedamadre

Connettore nero all'hard disk drive

Cavo ATA 66/100/133 a 80 Pin

Note: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori dettagli.

Connettori Serial ATA3

(SATA3_1_2:VEDi p.2 Nr.20)

(SATA3_3_4:VEDip.2Nr.19)

(SATA3_5_6:VEDi p.2Nr.18)

(SATA3_7:VEDi p.2Nr.31)

(SATA3_8:VEDi p.2Nr.32)

SATA3_8

SATA3_7

SATA3_1_2 SATA3_3_4 SATA3_5_6

QuestiuttoconnettoriSerial ATA3 (SATA3) supportano cavi dati SATA per dispositivi di immagazzinamento interni. ATA3 (SATA3) supportano cavi SATA per dispositivi di memoria interni.L'interfaccia SATA3 attuale permette velocità ditrasferimento dati fina a 6.0 Gb/s.Se si installa I'unità HDD usando la porta eSATA del pannello I/O posteriore,la porta interna SATA3_8 non funzionera.

Cavi dati Serial ATA (SATA)

(Opzionale)

Una o altre estremità del carrò di dati SATA può essere collegata al disco rigido SATA3 o al connettore di SATA3 suQLaquesta cartolina base.

Cavo d'alimentazione Serial ATA (SATA)

(Opzionale) Connette all'ailmen dei discl

Connettere al gruppo di alimentazione

Collegare l'estremità nera de
cavo di alimentazione SATA al
connettore di alimentazione del
drive. Poi connettete l'estremità
bianca del cavo di
alimentazione SATA al
connettore power
dell'alimentatore.

Collettore USB 2.0

(9-pin USB10_11)
(vedi p.2 No. 13)

(9-pin USB12_13)
(vedi p.2 No. 12)

Oltre alle sei porte USB 2.0 predefinite nel pannello I/O, la性和 una scheda madre dispone di due intestazioni USB 2.0. Ciascuna intestazione USB 2.0 supporta due porte USB 2.0.

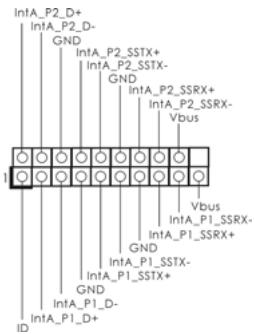

Collettore USB 3.0 (19-pinUSB3_1_2) (vedi.p.2Nr.27)

Oltre alle due porte USB 3.0 standard del pannello I/O, esta schedad madre è dotata di un header USB 3.0 che supporta due porte USB 3.0.

Connettori audio interni (4-pin CD1) (vedi p.2 Nr. 43)

Permettono di ricevere input stereo audio da fonti di suono come CD-ROM, DVD-ROM, TV tuner, o schede MPEG.

Collettore modulo infrarossi (5-pin IR1) (vedip.2 Nr.40)

Questo collettore supporta moduli ad infrarossi optional per la trasmissione e la ricezione alla fili.

Connettore audio sul

pannello frontale

(9-pin HD AUDIO01)

(vedi p.2 item 42)

E un'interfaccia per il cavo del pannello audio. Che consente connessione facile e controllo dei dispositivi audio.

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei connettori, perché il pannello dei cavi sul telaio deve supportare la funzione HDA (High Definition Audio) per far si che esta operi in modo corretto. Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare ilsystema.
2. Se si utilizes un pannello audio AC'97, installarlo nell'intestazione audio del pannello anteriore, come indicate di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono frontale.

Sistema operativo Windows XP / XP 64-bit:

Selezionare "Mixer". Selezionare "Recorder" (Registraratore). Poi,fare click su "FrontMic" (Microfono frontale).

Sistema operativo Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit:

Andare alla scheda "FrontMic" (Microfono frontale) del pannello di controllo

Realtek. Regolare la voce "Recording Volume" (Volume registrazione).

Connettore del paneIoo

frontale

(9-pin PANEL1)

(vedi p.2 item 28)

Questo connettore accoglie diverse funzioni del pannello frontale.

Collegare l'interruttore d'alimentazione, l'interruttore di ripristino, l'indicatore di stato del sistema del pannello frontale del telaio a questo header in base all'assegnazione dei pin definita di seguito. Determinare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interrupto d'alimentazione):

Va collegato all'interruttore d'alimentazione del pannello frontale del telaio.

Usando l'interruttore d'alimentazione si può configurare il modo in cui si spegne ilsystema.

RESET (interrupttre di ripristino):

Va collegato all'interruttore di ripristino del pannello frontale del telao.

Premere l'interruttore di ripristino per riavviare ilsystema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Và collegato all'indicatore di stato d'alimentazione del pannello frontale del telaio. Il LED è accesso quando ilsystema è operativo. Il LED continua a lampeggiare quando il systeme è in stato di standby S1. Il LED è spento quando il systeme è in stato di sospensione /ibernazione S3/S4 oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il LED è accesso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di un pannello frontale può consistere di: interruptore d'alimentazione, interruptore di ripristino, LED d'alimentazione, LED attività disco rigido, casse, eccetera. Quando si collega il modulo del pannello frontale a quello header, assicurarsi che l'assegnazione dei fili e dei pin sa via fattare corrispondere in modo appropriato.

LED di accensione

(3-pin PLED1)

(vedi p.2 Nr. 22)

Collegare il LED di accensione chassi per indicare lo stato di alimentazione delsystema. Il LED è acceso quando il systemà è in funzione. Il LED continua a lampeggiare in stato S1. Il LED è spento in stato S3/S4 o S5 (spegnimento).

Collettore casse telaio

(4-pin SPEAKER1)

(vedi p.2 item 23)

Collegare le casse del telaio a\ questo collettore.

Collettori Chassis ed alimentazione ventila

(4-pin CHA_FAN1)

(vedi p.2 Nr.44)

(3-pin CHA_FAN2)

(vedi p.2 Nr.3)

(3-pin CHA_FAN3)

(vedi p.2 Nr.1)

(3-pin PWR_FAN1)

(vedi p.2 Nr.39)

Collegare i cavi della ventola ai corrispondenti connettori facendo combacciare il cavone zero col pin di terra.

Connettore ventolina CPU

(4-pin CPU_FAN1)

(vedi p.2 item 7)

Collegare il cavo della ventolina CPU a quello connettore e far combacciare il filo nero al pin terra.

Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare ancchezza la funzione di controllo della velocità della ventola. Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola CPU su esta scheda madre, collegarla ai piedini 1-3. Piedini 1-3 collegati

Installazione della ventola a 3 piedini

(3-pin CPU_FAN2)

(vedi p.2 Nr. 8)

Collettore alimentazione ATX

(24-pin ATXPWR1)

(vedi p.2 item 11)

Collegare la sorgente d'alimentazione ATX a quello collettore.

Con这对于 me, c'è in dotazione un connettore elettrico ATX a 24 pin, ma più funzionare lo stesso se si adotta un alimentatore ATX a 20 pin. Per usare l'alimentatore ATX a 20 pin, collegare l'alimentatore con il Pin 1 e il Pin 13.

Installazione dell'alimentatore ATX a 20 pin

Connettore ATX 12V

(8-pinATX12V1)

(vedi p.2 item 4)

È necessario collegare una alimentazione con spinotto da 12V ATX a quello connettore in modo che possa fornire energia sufficiente. In caso contrario l'unità non si avvia.

Sebbene esta schedamadre fornisca un connettore elettrico 8-pin ATX 12V, l'unita' puo' ancora essere funzionante se viene utilizzata una fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura elettrica 4-pin ATX 12V, prego collegare la presa elettrica al Pin 1 e Pin 5.

Installazione elettrica 4-Pin ATX 12V

Intestazione IEEE 1394

(9-pin FRONT_1394)

(voir p.2 Nr.14)

Accanto alla porta di default
IEEE 1394 sul pannello I/O, e'
presente un'intestazione IEEE
1394 (FRONT_1394) sulla
scheda madre. Questa
intestazione IEEE 1394 puo'
supportare una porta IEEE
1394.

Collettore porta COM

(9-pin COM1)

(voir p.2 Nr.30)

Questo collettore porta COM è utilizzato per supportare il modulo porta COM.

HeaderHDMI_SPDIF

(2-pin HDMI_SPDIF1)

(vedi p.2 Nr.45)

Header HDMI_SPDIF, con
uscita audio SPDIF su scheda
HDMI VGA, consente al
systema di collegare dispositivi
per TV digitale HDMI/proiettori/
LCD. Collegare il connettore
HDMI_SPDIF della scheda VGA
HDMI a quello header.

Guida all'installazione del pannello frontale USB 3.0

Punto 1 Preparare il pannello frontale USB 3.0 fornito in dotazione, quattro viti HDD e sei viti telaio.

Punto 2 Fissare l'unità HDD/SSD 2,5" al pannello frontale USB 3.0 usingo quattro viti HDD.

Punto 3 Installare il pannello frontale USB 3.0 nell'alloggio unità 2,5'' del telaio.

Punto 4 Fissare il pannello frontale USB 3.0 all'alloggio unità usando sei viti telaio.

Punto 5 Collegare il cavo del pannello frontale USB 3.0 al connettore USB 3.0 (USB3_1_2) della scheda madre.

Punto 6 Il pannello frontale USB 3.0 è pronto all'uso.

Guida di Installazione del supporto USB 3.0 posteriore

Punto 1 Svitare le due viti dal pannello USB 3.0 anteriore.

Punto 2 Collegare il cavo USB 3.0 e il supporto USB 3.0 posteriori.

Punto 3 Avvitare le due viti nel supporto USB 3.0 posteriore.

Punto 4 Inserire il supporto USB 3.0 posteriori nel telaio.

2.8 Interruttori rapidi

Questa Scheduled ha tre interruttori rapidi: Interruttore di alimentazione, interrutture di reset e interrutture pulizia CMOS, che consentonoagli utenti di accendere / spagnere rapidamente o cancellare i valori CMOS.

Interruttore (PWRBTN) (vedi p.2 Nr. 26)		L'interruttore di alimentazione è un interrottore rapido che consenteagli utenti di accendere/spagnere rapidamente il systema.
Interruttore di reset (RSTBTN) (vedi p.2 Nr. 25)	RESET	L'interruttore di reset è un interruttore rapido che consente agli utenti di resettare rapidamente il systema.
Interruttore pulizia CMOS (CLRCBTN) (vedi p.3 Nr. 17)	clr CMOS	L'interruttore di pulizia CMOS è un interrottore rapido che consenteagli utenti di cancellare velocamente i valori CMOS.

Non è consentito usare la funzione Clear CMOS (Cancella CMOS) se si configura la password diSYSTEMA. Se si vogliono cancellare i valori CMOS, prima è necessario annullare la password diSYSTEMA, oppure fare riferimento alla descrizione della sezione "Jumper Clear CMOS" (Jumper cancella CMOS) a pagina 98.

2.9 LED di debug

Il LED di debug integrato viene usato per fornire informazioni sui codici, il che rende la risoluzione dei problemi più semplice. Vedere i disegni a pagina 31, 32, 33 e 34 per leggere i codici del LED di debug.

2.10 Guida Installazione del driver

Per installare i driver nelsystema, inseire daprima il CD in dotazione nell'unità ottica. Quindi, i driver compatibili con il systema vengono rilevati automaticamente ed elencati nella pagina del driver del CD in dotazione. Per l'installazione dei driver necessari, procedere in base ad un ordine dall'alto verso il basso. In tal modo, i driver installati funzioneranno correttamente.

2.11 Installazione di Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit con funzioni RAID

Se sugli HDD SATA3 con funzione RAID si vuole installare ilsystema operativo Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit,fare riferimento al documento che si trova sul seguito percorso del CD di supporto,per le relative procedure:

...RAID Installation Guide (Guida all'installazione RAID)

2.12 Installazione di Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bitenza funzioni RAID

Se si desidera installare Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit sulle unità disco rigido SATA3 perché funzioni RAID, attenersi alle procedure che seguono relative alsystema operativo che si installa.

2.12.1 Installazione di Windows XP / XP 64 bitenza funzioni RAID

Se si desidera installare Windows® XP / XP 64 bit sui dischi rigidi SATA3 alla funzioni RAID, seguire le istruzioni in basso.

Utilizzo dei dischi rigidi SATA3 privi di funzioni NCQ e Hot Plug

1^ PASSO: Configurare il UEFI.

A. Entrare in UTILIT UEFI SETUP Avanzate Configurazione Storage.
B. Impostare l'opzione "SATA Mode" (Modalità SATA) su [IDE].
2^ PASSO: Installazione di Windows® XP / XP 64-bit sulsystema.

2.12.2 Installazione di Windows® 7 / 7 64 bit / Vista™ / Vista™ 64 bitenza funzioni RAID

Se si desidera installare Windows® 7 / 7 64 bit / Vista™ / Vista™ 64 bit sui dischi rigidi SATA3 alla funzioni RAID, seguire le istruzioni in basso.

Utilizzo dei dischi rigidi SATA3 privi di funzioni NCQ e Hot Plug

1^ PASSO: Configurare il UEFI.

A. Entrare in UTILIT UEFI SETUP Avanzate Configurazione Storage.
B. Impostare l'opzione "SATA Mode" (Modalità SATA) su [IDE].

Passo 2: Installazione di Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit sulsystema.

Utilizzo dei dischi rigidi SATA3 con funzioni NCQ e Hot Plug

1^ PASSO: Configurare il UEFI.

A. Entrare in UTILIT UEFI SETUP Avanzate Configurazione Storage.
B. Impostare l'opzione "SATA Mode" (Modalità SATA) su [AHCI].

Passo 2: Installazione di Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit sulsystema.

3. Informazioni sul BIOS

La Flash Memory sulla sched a madre contiene le Setup Utility. Quando si avvia il computer, premi durante il Power-On-Self-Test (POST) della Setup utility del BIOS; altrimenti, POST continua con i loro test di routine. Per entrare il BIOS Setup dopo il POST, riavvia ilsystema premendo + + , o premi il tasto di reset sullo chassis del sistema. El BIOS Setup Utility es disnado "user-friendly". Es un programa guide al menu, es decir, pueda enrollarse a sus various su-menues y elegir las opciones predeterminadas. Per informazioni più dettagliate circa il Setup del BIOS, fare riferimento al Manuale dell'Utente (PDF file) disponuto nel cd di supporto.

4. Software di supporto e informazioni su CD

Questa sched a madre supporta vari sistemi operativi Microsoft® Windows®: 7 / 7 64 bit / Vista™ / Vista™ 64-bit / XP / XP 64 bit. Il CD di supporto a corredo della sched a madre contiene i driver e utilità necessari a potenziare le caratteristiche della sched. Inserire il CD di supporto nellettore CD-ROM. Se la funzione "AUTORUN" è attivata nel computer, apparirà automaticamente il Menu principale. Se il Menu principale non appeare automaticamente, posizionarsi sul file ASSETUP. EXE nel CESTINO del CD di supporto e cliicare due volte per visualizzare i menu.

1. Introduccion

Connettere all'ailmentazione dei dischi SATA

(39-KoHTaKTHbIIDE1,cm.CTp.2,n.17)

IIOKIOHHTe CmHn pa3bEm K MaTePNHcKmPiate

(SATA3 34,cm.cpt.2,n.19)

(SATA3 5 6,cm. ctp.2, n.18)

(SATA37cmCTp.2,n.31)

(SATA3 8, cm. ctp. 2, n. 32)

SATA3_8

SATA3_7

5 6

Два coeMHHTenI Serial ATA3

PpeHa3HaayoTcI

NIOKJIHOHEnBHTpeHHIX

yctpoiCTbXpaHEnyC

NCTOJIb3OBaHMeM INHTepdEChbIX
