BEDIENUNGSANLEITUNG 890FX DELUXE 5 ASROCK

Wir danken Ihnen für den Kauf des ASRock 890FX Deluxe5 Motherboard, ein zuverlüssiges Produkt, welche unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit.

These Schnellinstallationsanleitung führ in das Motherboard und die schrittweise Installation ein. Details über das Motherboard finden Sie in der Bedienungsanleitung auf der Support-CD.

Da sich Motherboard-Spezifikationen und BIOS-Software verändern können, kann der Inhalt these Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an thisem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grafikkarten und Unterstützungen CPUs sind auch auf der ASRock-Website aufgelistet.

ASRock-Website: http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihr Motherboard oder spezifische Informationen zu Ihr Modell benötigen, besuchen Sieitte unsere Webseite:

ASRock 890FX Deluxe5 Schnellinstallationsanleitung

Ein 80-adriges Ultra-ATA 66/100/133 IDE-Flachbandkabel

Ein Flachbandkabel für ein 3,5-Zoll-Diskettenlaufwerk

Vier Serial-ATA- (SATA) Datenkabel (Option)

Zwei Serial ATA (SATA) -Festplattenstromkabel (optional)

Ein I/O Shield

Ein USB 3.0-Frontblende

Vier Festplatte Schrauben

Sechs Gehäuses Schrauben

Ein USB 3.0-Blech an der Rückwand

1.2 Spezifikationen

Plattform	- ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll - Alle Feste Kondensatordesign (100% in Japan gefertigte, erstklassige leitfähige Polymer-Kondensatoren)
CPU	- Unterstützung von Socket AM3+-Prozessoren - Unterstützung von Socket AM3-Prozessoren: AMD PhenomTM II X6 / X4 / X3 / X2 (außer 920 / 940) / Athlon X4 / X3 / X2 / Sempron-Prozessor - Acht-Kern-CPU-bereit - Unterstützung UCC (Unlock CPU Core) (siehe VORSICHT 1) - Erweitertes V8 + 2-Stromphasendesign - Unterstützung CPU bis 140W - Unterstützung Cool 'n' QuietTM-Technologie von AMD - FSB 2600 MHz (5.2 GT/s) - Unterstützung Untied-Übertaktungstechnologie (siehe VORSICHT 2) - Unterstützung Hyper-Transport- 3.0 Technologie (HT 3.0)
Chipsatz	- Northbridge: AMD 890FX - Southbridge: AMD 850 - AMD Vision Black
Speicher	- Unterstützung von Dual-Kanal-Speichertechnologie (siehe VORSICHT 3) - 4 x Steckpläte für DDR3 - Unterstützung DDR3 1866(OC)/1800(OC)/1600(OC)/1333/1066/800 non-ECC, ungepufferter Speicher (siehe VORSICHT 4) - Max. Kapazität des Systemspeichers: 32GB (siehe VORSICHT 5)
Erweiterungs-steckpläzte	- 3 x PCI Express 2.0 x16-Steckplatz (PCIE2/PCIE4 für x16-Modus; PCIE5 für x4-Modus) - 2 x PCI Express 2.0 x1-Steckplatz - 2 x PCI -Steckpläte - Unterstützung ATITM Quad CrossFireTM, 3-Way CrossFireXTM und CrossFireXTM
Audio	- 7.1 CH HD Audio mit dem Inhalt Schutz (Realtek ALC892 Audio Codec) - Premium Blu-ray-Audio-Unterstützung - Unterstützung THX TruStudio ProTM
LAN	- PCIe x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Unterstützung Wake-On-LAN
	- Unterstützung LAN-KabelerKennung - Unterstützung energiaeffizientes Ethernet 802.3az
E/A-Anschlüsse an der Rückseite	I/O Panel - 1 x PS/2-Mausanschluss - 1 x PS/2-Tastaturanschluss - 1 x Koaxial-SPDIF-Ausgang - 1 x optischer SPDIF-Ausgang - 6 x Standard-USB 2.0-Anschlüsse - 2 x Standard-USB 3.0-Anschlüsse - 1 x eSATA3-Anschluss - 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED) - 1 x IEEE 1394 Port - 1 x CMOS Löschen-Schalter - HD Audiobuchse: Lautsprecher freilich / Lautsprecher halten / Mitte/Bass / Audioeingang/ Lautsprecher vorne / Mikrofon (siehe VORSICHT 6)
SATA3	- 6 x SATA 3-Anschluss mit 6,0 Gb/s durch AMD SB850, unterstützt RAID-(RAID 0, RAID 1, RAID 0+1 und RAID 5), NCQ-, AHCI- und „Hot Plugging“-Funktionen - 2 x SATA 3-Anschluss mit 6,0 Gb/s durch Marvell SE9120,いただutzt NCQ-, AHCI- und „Hot-Plugging“-Funktionen
USB3.0	- 2 x USB 3.0-Ports an der Rückseite durch NEC UPD720200,いただutzt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s - 1 x USB 3.0-Header (inskützt zwei USB 3.0-Ports) an der Vorderseite durch NEC UPD720200,いただutzt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s
Anschlüsse	- 8 x SATA3 6,0 GB/s-Anschlüsse - 1 x ATA133 IDE-Anschlüsse (Präsident bis 2 IDE-Geräte) - 1 x FDD-Anschlüsse - 1 x Infrarot-Modul-Header - 1 x COM-Anschluss-Header - 1 x IEEE 1394-Anschluss - 1 x HDMI_SPDIF-Anschluss - 1 x Betriebs-LED-Header - CPU/Gehäuse/Stromlöfter-Anschluss - 24-pin ATX-Netz-Header - 8-pin anschluss für 12V-ATX-Netzteil - Interne Audio-Anschlüsse - Anschluss für Audio auf der Gehäusevorderseite - 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher USB 2.0-Anschlüsse)
	- 1 x USB 3.0-Anschlüsse (Unterstützung 2 zusätzlicher USB 3.0-Anschlüsse) - 1 x Dr. Debug (Debug-LED mit 7 Segmenten)
Schnellschafter	- 1 x CMOS Löschen-Schalter mit LED - 1 x Netzschalter mit LED - 1 x Rücksetzschalter (Reset) mit LED
BIOS	- 32Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung - Unterstützung für "Plug and Play" - ACPI 1.1-Weckfunktionen - JumperFree-Modus - SMBIOS 2.3.1 - CPU, VCCM, NB, SB Stromspannung Multianpassung
Support-CD	- Treiber, Dienstprogramme, Antivirussoftware (Probeversion), AMD OverDrive™-Dienstprogramm, ASRock-Software-Suite (CyberLink DVD Suite - OEM- und Testversion)
Einzigartige Eigenschaft	- ASRock Extreme Tuning Utility (AXTU) (siehe VORSICHT 7) - Sofortstart - ASRock Instant Flash (siehe VORSICHT 8) - ASRock AIWI (siehe VORSICHT 9) - ASRock APP Charger (siehe VORSICHT 10) - SmartView (siehe VORSICHT 11) - ASRock XFast USB (siehe VORSICHT 12) - Hybrid Booster: - Schrittloser CPU-Frequency-Kontrolle (siehe VORSICHT 13) - ASRock U-COP (siehe VORSICHT 14) - Boot Failure Guard (B.F.G. - Systemstartfehlerschutz) - Turbo 50 / Turbo 60 CPU Übertaktungs - Turbo UCC
Hardware Monitor	- CPU-Temperatursensor - Motherboardtemperaturerkennung - Drehzahlmessung für CPU/Gehäuse/Stromlüfter - CPU-Lüftergeräuschdämpfung - Mehrstufige Geschwindigkeitssteuerung für CPU-/Gehäuselüfter - Spanningsüberwachung: +12V, +5V, +3.3V, Vcore
Betriebssysteme	- Unterstützung Microsoft® Windows® 7 / 7 64-Bit / Vista™ / Vista™ 64-Bit / XP / XP 64-Bit
Zertifizierungen	- FCC, CE, WHQL
	- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich) (siehe VORSICHT 15)

• Für die ausfuhrliche Produktinformation, besuchen Sieitte unsere Website: http://www.asrock.com

WARNING

Beachten Sieitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwendenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von Dritten, mit einem gewissen Risiko besteht ist. Overclocking kann sich nachteilig auf die Stabilität Ihres Systems auswirken oder)sagar Komponenten und Geräte Ihres Systems beschädigten. Es geschieht dann auf eigene Gefahr und auf ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wurden.

VORSICHT!

1. Die ASRock UCC-Funktion (Unlock CPU Core; zu Deutsch: CPU-Kern freigegeben) vereinfacht die AMD-CPU-Aktivierung. Zur Freigabe des zusätzlichen CPU-Kerns mussen Sie lediglich die UEFI-Option „Unlock CPU Core" (zu Deutsch: CPU-Kern freigegeben) umschalten – schon profitieren Sie von einem Leistungsschub. Wenn die UCC-Funktion aktiviert ist, rüstet die Dual-Core- oder Triple-Core-CPU auf eine Quad-Core-CPU auf – einige CPUs (inklusive Quad-Core) können zudem die L3-Cache-Größe auf bis zu 6 MB anheben; das bedeutet verbesserte CPU-Leistung zu einem geringeren Preis.itte beachten Sie, dass die UCC-Funktion nur bei AM3/AM3+-CPUs einsetzbar ist; die Unterstützung besteht jeder aufgrund möglicher Fehlfunktionen des verborgenen Kerns einzelter CPUs auch nicht zwangsäufig bei jeder AM3/AM3+-CPU.
2. Dieses Motherboard unterstützt die Untied-Übertaktungstechnologie. Unter "Entkoppelte Übertaktungstechnologie" auf Seite 36 finden Sie detaillierte Informationen.
3. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die Installationsanleitung für die Speichermodule auf Seite 47 zwecks richtiger Installation gelesen haben.
4. Ob die Speichergeschwindigkeit 1866/1800/1600 MHz unterstützt wird, hängt von der von Ihnen eingesetzten AM3/AM3+-CPU ab. Schauen Sieitte auf unseren Internetseiten in der List mit unterstützen Speichermodulen nach, wenn Sie DDR3 1866/1800/1600-Speichermodule einsetzen möchten. ASRock-Internetseite: http://www.asrock.com

5. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speichergröße weniger als 4 GB betragen, da unter Windows® 7 / Vista™ / XP etwas Speicher zur Nutzung durch das System reserviert wird. Unter Windows® OS mit 64-Bit-CPU besteht diese Einschränkung nicht.

6. Der Mikrofoneingang these Motherboards unterstützt Stereo- und Mono-Modi. Der Audioausgang these Motherboards unterstützen 2-Kanal-, 4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung anhand der Tabelle auf Seite 3 her.

7. ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-Werkzeug zur Feineinstellung verschiedene Systemfunktionen an einer benutzerfreundlichen Schnittstelle; diese beinhaltet HardwareÜberwachung, Lüftersteuerung, Übertaktung, OC DNA und IES. Über die Hardware-Überwachung können Sie die Hauptsystemdaten einsehen. Die Lüftersteuerung zeigt Ichnem zur Anpassung Lüftergeschwindigkeit und Temperatur an. Bei der Übertaktung können Sie die CPU-Frequency zur Erzielung optimaler Systemleistung übertakten. OC DNA ermöglicht Ichnem die Speicherung ihrer OC-Einstellungen als Profi I, welche Sie mit Freunden teilen können. ihre Freunde können das OC-Profi I dann in ihrem System laden und so die gleichen OC-Einstellungen erzielen. Per IES (Intelligent Energy Saver) kann der Spanningsregulator bei Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen zur Steigerung der Effi zienz reduzieren - ohne die Rechenleistung zu beeinträchtigen. Hinweise zur Bedienung der ASRock Extreme Tuning Utility (AXTU) fänden Sie auf unserer Website. ASRock-Website: http://www.asrock.com
8. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-Programm. Mithilfe thesejs praktischen BIOS-Aktualisierungswerkzeugs konnen Sie das System-BIOSactualisieren, ohne dafür zuerst Betriebssysteme wie MS-DOS oder Windows® aufrufen zu müssen. Mit thisem Programm gekommen Sie durch Drücken der .-Taste während des POST-Vorgangs oder durch Drücken der -Taste im BIOS-Setup-Menu Zugang zu ASRock Instant Flash. Sie brauchen thesejs Werkzeug einfach nur zu starten und die neue BIOS-Datei auf Ihrum USB-Flash-Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon konnen Sie Ihr BIOS mit nur weniger Klickvorgängen ohne Bereitstellung einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Programmsactualisieren. Achten Sie daraufuf, dass das USB-Flash-Laufwerk oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.
9. Das Erlebnis intuitiver, bewegungsgesteuerter Spieler ist nicht mehr nur noch an der Wii möglich. Das ASRock AIWI-Dienstprogramm führt eine neue Möglichkeit der PC-Spielsteuerung ein. ASRock AIWI ist das weltweit erstige Dienstprogramm, mit dem Sie Ihr iPhone/iPod touch in einen Joystick zur Steuerung ihrer PC-Spielle verwandeln können. Sie müssen lediglich das ASRock AIWI-Dienstprogramm - entweder von der officiellen ASRock-Website oder der ASRock-Software-CD Ihres Motherboards - installmenten sowie das kostenlose AIWI Lite vom App Store auf Ihr iPhone/iPod touch herunterlagen. Verbinden Sie ihren PC und das Apple-Gerät via Bluetooth oder Wi-Fi-Netzwerk - schon können Sie die bewegungsgesteuerten Spieler genieten.itte denken Sie

außer dem daran, regelmäßig einen Blick auf die offizielle ASRock-Webseite zu werfen; wir bieten stets topaktuelle Informationen über die Unterstützungen Spieler!
ASRock-Webseite: http://www.asrock.com/Feature/Aiwi/index.asp

1. Wenn Sie nach einer Schnellenen, weniger eingeschränkten Möglichkeit zur Aufladung ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch) suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurchlädt sich Ihr iPhone wesentlich schneller über einen Computer auf – genaugenommen bis zu 40% schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Aufladung mehrerer Apple-Geräte möglichst; der Ladevorgang wird)sagar dann fortgesetzt, wenn der PC den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmodus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des APP Charger-Treibers konnen Sie im Handumdrehen das großartigste Ladeerlebnis überhaupt genießen. ASRock-Website: http:// www.asrock.com/Feature/AppCharger/index.asp
2. SmartView, eine neue Internetbrowserfunktion, ist eine intelligente IE-Startseite, die meist besuchte Internetseiten, ihren Browserverlauf, Facebook-Freiunde und Nachrichten in Echtzeit miteinander kombiniert: In einer speziellen Ansicht, die das Internet noch angenehmer und aufregender macht. ASRock-Motherboards werden exklusiv mit der SmartView-Software gefeliefert, die auch davon sorgt, dass Sie immer mit ihren Freunden in Verbindung bleiben. Die SmartView-Funktionen können Sie mit den Windows®-Betriebssystemen 7 / 7, 64 Bit / Vista™ / Vista™ 64 Bit und dem Internet Explorer ab Version 8 nutzen. ASRock-Website: http://www.asrock.com/Feature/SmartView/index.asp
3. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit ihrer USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des Gerätes varieren.
4. Obwohl these Motherboard stufenlose Steuerung bietet, wird Overclocking nicht empfehlen. Frenquenzen, die von den empfehlenen CPU-Busfrequenzen abweichen, konnen Instabilität des Systems verursachen oder die CPU beschädigen.
5. Wird eine Überhitzung der CPU registriert, führt das System einen automatischen Shutdown durch. Bevor Sie das System neu starten, prüfen Sieitte,ob derCPU-Lufter am Motherboard richtig Funktioniert,und stecken Sieitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern,itte nicht vergessen,ettas Wärmeleitpaste zwischen CPU und Kühlkörper zu sprehen.
6. EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richtlinie, die von der Europäischen Gemeinschaft zur Festlegung des Energieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschaltet sind. Um dem EuP-Standard zu entsprechen, sind

ein EuP-fähiges Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von 100 mA die 5-Volt-Standby-Energieeffizienzhigher als 50% sein sollte. Für die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere Details beim Hersteller der Stromversorgung abzufragen.

2. Installation

Dies ist ein Motherboard mit einem ATX-Formfaktor (12,0 Zoll x 9,6 Zoll, 30,5 cm x 24,4 cm). Vor Installation des Motherboards müssen Sie die Konfiguration Ihres Gehäuses dahingehend überprüfen, ob das Motherboard Dort hineinpasst.

Sicherheitshinwelle vor der Montage

Bitte nehmen Sie die folgende Sicherheitshinweise zur Kenntnis, bevor Sie das Motherboard einbauen oder Veränderungen an den Einstellungen vornehmen.

Vor dem Ein- oder Ausbauern einer Komponent müssen Sie sicherstellen, dass der Netzschalter ausgescheltet oder die Netzleitung von der Steckdose abbezogen ist. Andernfalls konnten das Motherboard, Peripheriegeräte und/oder Komponenten schwer beschädigt werden.

1. Trennen Sie das System vom Stromnetz, bevor Sie eine Systemkomponente berühren, da es sonst zu schweren Schäden am Motherboard oder den sonstigen internen, bzw. externen Komponenten kommt kann.
2. Um Schäden aufgrund von statischer Elektrizität zu vermeiden, das Motherboard NIEMALS auf einen Teppich o.ä.legen. Denken Sie außer dem daran, immer ein geerdetes Armband zu tragen oder ein geerdetes Objekt aus Metall zu berühren, bevor Sie mit Systemkomponenten hantieren.
3. Halten Sie Komponenten immer an den Rändern und vermeiden Sie Berührungen mit den ICs.
4. Wenn Sie Komponenten ausbauen, legen Sie sie immer auf eine antistatische Unterlage, oder darüber in die Tüte, mit der die Komponente gefeliefert wurde.
5. Wenn Sie das Motherboard mit den Schrauben an dem Computergehäuse befestigen, überziehen Sieitte die Schrauben nicht!Das Motherboard kann sonst beschädigt werden.

Schnitt 1: Öffnen Sie den CPU-Sockel, indem sie den Hebel leicht zur Seite und dann nach obenziehen, auf einen Winkel von 90^ .

Schritt 2: Positionieren Sie die CPU genau so über dem Sockel, dass sich die Ecke der CPU mit dem goldenen Dreieck exakt über der Ecke des Sockels befindet, die mit einem kleinen Dreieck gekennzeichnet ist.

Schnitt 3: Drücken Sie die CPU vorsichtig in den Sockel.

Die CPU sollte problemlos in den Sockel passen. Drücken Sie die CPU nicht mit Gewalt in den Sockel, damit sich die Pins nicht verbiegen. Überprüfen Sie die Ausrichtung und suchen nach verbogenen Pins, sollen die CPU nicht in den Sockel passen.

Schnitt 4: Wenn die CPU korrekt im Sockel sitszt, leicht mit dem Finger draufdrücken und gleichzeitig den Hebeln nach unten drücken, bis er hörbar einrastet.

SCHRITT 1:
Ziehen Sie den
Sockelhebel hoch

SCHRITT 2 / SCHRITT 3: Richten Sie das goldene Dreieck der CPU mit dem kleinen Dreieck der Sockeleckeaus

SCHRITT 4:
Drucken Sie den Sockelhebel
nach unter und rasten Sie
ihn ein

2.2 Installation des CPU-Lüfters und des Kühlkörpers

Nachdem Sie die CPU auf diesen Motherboard installiert haben, mussen Sie einen großeren Kühlkörper und Lüfter installieren, um Wärme abzuleiten. Zwischen CPU und Kühlkörper müssen Sie auch Wärmeleitpaste auftragen, um die Wärmeableitung zu verbessern. Vergewissern Sie sich, dass die CPU und der Kühlkörper gut befestigt und einen gutekontakt zueinander haben. Verbinden Sie dann den CPU Lüfter mit dem CPU-LÜFTER-Anschluss (CPU_FAN1, siehe Seite 2, Nr. 7 oder CPU_FAN2, siehe Seite 2, Nr. 8). Beziehen Sie sich für eine richtig Installation auf die Handbücher des CPU-Lüfters und des Kühlkörpers.

2.3 Installation der Speichermodule (DIMM)

Die Motherboards 890FX Deluxe5 bieten vier 240-pol. DDR3 (Double Data Rate 3) DIMM-Steckplätze und Unterstützung die Dual-Kanal-Speichertechnologie. Für die Dual-Kanalkconfiguration)dürfen Sie nur identische (gleiche Marke, Geschwindigkeit, Große undGPCher Chiptyp) DDR3 DIMM-Paare in den Steckplätzen gleicher Farbe installieren. Mit anderen Worten, sie müssen ein identisches DDR3 DIMM-Paar im Dual-Kanal A (DDR3_A1 und DDR3_B1; Blau Steckplätze, siehe Seite 2 Nr. 9) oder ein identisches DDR3 DIMM-Paar im DualKanal B (DDR3_A2 und DDR3_B2; Weiß Steckplätze, siehe Seite 2 Nr. 10) installieren, damit die Dual-Kanal-Speichertechnologie aktiviert werden kann. Auf thisem Motherboard konnen Sie auch vier DDR3 DIMMs für eine DualKanalkconfiguration installieren. Auf thisem Motherboard konnen Sie auch vier DDR3 DIMM-Module fur eine Dual-Kanalkconfiguration installieren, wobei Sieitte in allen vier Steckplätzen identische DDR3 DIMM-Module installieren. Beziehen Sie sich darauf auf die nachstehende Konfigurationstabelle fur Dual-Kanalspeicher.

Dual-Kanal-Speicherkonfigurationen

	DDR3_A1 (Blau)	DDR3_A2 (Weiß)	DDR3_B1 (Blau)	DDR3_B2 (Weiß)
(1)	Bestrückt	-	Bestrückt	-
(2)	-	Bestrückt	-	Bestrückt
(3)	Bestückt	Bestückt	Bestückt	Bestückt

• Für Konfiguration (3) installieren Sieitte identische DDR3 DIMMs in allen vier Steckplatzzen.

1. Wenn Sie zwei Speichermodule installieren möchten, verwenden Sie dazu für optimale Kompatibilität und Stabilität Steckpläte gleicher Farbe. Installieren Sie die beiden Speichermodule also entweder in den blau Steckpläten (DDR3_A1 und DDR3_B1) oder den Weiß Steckpläten (DDR3_A2 und DDR3_B2).
2. Wenn nur ein Speichermodul oder drei Speichermodule in den DDR3 DIMM-Steckplätzen auf diesen Motherboard installiert sind, kann es die Dual-Kanal-Speichertechnologie nicht aktivieren.
3. Ist ein Speichermodulpaar NICHT im gleichen "Dual-Kanal" installiert, z.B. ein Speichermodulpaar wird in DDR3_A1 und DDR3_A2 installiert, kann es die Dual-Kanal-Speichertechnologie nicht aktivieren.
4. Es ist nicht zulässig, DDR oder DDR2 in einen DDR3 Steckplatz zu installieren; andernfalls konnten Motherboard und DIMMs beschädigt werden.
5. Wenn Sie DDR3 1866/1800/1600-Speichermodule für diese Motherboard übernehmen, wird empfohlen, sie in den DDR3_A2- und DDR3_B2-Steckplatzzen zu installieren.

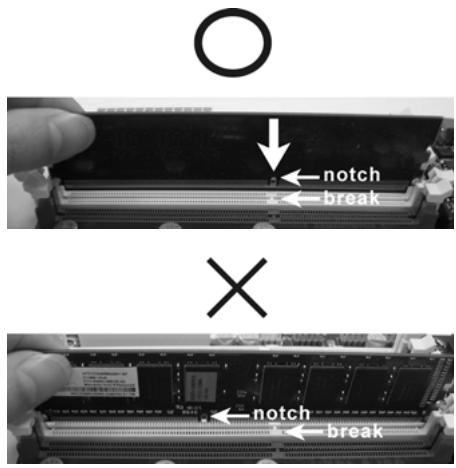

Einsetzen eines DIMM-Moduls

Achten Sie darauf, das Netzteil abzustecken, bevor Sie DIMMs oder Systemkomponenten hinzufugen oder entfern.

Schnitt 1: Öffnen Sie einen DIMM-Slot, indem Sie die beiden Clips nach außen drücken.

Schritt 2: Richten Sie das DIMM-Modul so über dem Slot aus, dass das Modul mit der Kerbe in den Slot passt.

Die DIMM-Module passen nur richtig herum eingelegt in die Steckplätze. Falls Sie versuchen, die DIMM-Module mit Gewalt falsch herum in die Steckplätze zu zwingen, führt dies zu dauerhaften Schäden am Mainboard und am DIMM-Modul.

Schnitt 3: Drücken Sie die DIMM-Module fest in die Steckplätze, so dass die Halteklammern an beiden Enden des Moduls einschnappen und das DIMM-Modul fest an Ort und Stelle sitzt.

2.4 Erweiterungssteckplätze: (PCI- und PCI Express-Slots):

Es stehen 2 PCI- und 5 PCI Express-Slot auf dem 890FX Deluxe5 Motherboard zur Verfügung.

PCI-Slots: PCI-Slots werden zur Installation von Erweiterungskarten mit dem 32bit PCI-Interface genutzt.

PCI Express-Slots:

PCIE1 / PCIE3 (PCIE x1-Steckplatz; weiß) wird für PCI Express x1 Lane-Breite-Karten verwendet, z.B. Gigabit LAN-Karte, SATA2-Karte.

PCIE2 / PCIE4 (PCIE x16-Steckplatz; blau) wird für PCI Express x16 Lane-Breite-Grafikkarten oder für die Installation von PCI

Express-Grafikkarten verwendet, um die CrossFireXTM-Funktion zu unterstützen.

PCIE5 (PCIE x16-Steckplatz; blau) wird für PCI Express x4 Lane-Breite-Karten verwendet, oder für die Installation von PCI Express-Grafikkarten, um die 3-Way CrossFireX™-

Funktion zu Unterstützung.

1. Im Einzel-VGA-Kartenmodus wird empfohlen, eine PCI Express x16-Grafikkarte im PCIE2-Steckplatz zu installieren.
2. Im CrossFireX™-Modus installieren Sie PCI Express x16-Grafikkarten in den PCIE2- und PCIE4-Steckplätzen.
   3.itte installieren Sie im 3-Wege-CrossFireXTM-Modus die PCIExpress-x16-Grafikkarten an den PCIE2-,PCIE4- und PCIE5-Stockplatzen.
3. Verbinden Sie einen Gehäuselüfter mit dem Motherboard-Gehauselüfteranschluss (CHA_FAN1, CHA_FAN2 oder CHA_FAN3), wenn Sie mehrere Grafikkarten für eine bessere Wärmeumgebung verwenden.

Einbau einer Erwelterungskarte

Schnitt 1: Bevor Sie die Erweiterungskarte installieren, vergewissem Sie sich, dass das Netzteil ausgeschalte und das Netzkabel abgezogen ist.itte lessen Sie die Dokumentation zur Erweiterungskarte und behmenSie nottige Hardware-Einstellungen fur die Karte vor,ehe Sie mit der Installation beginnen.

Schritt 2: Entfernen Sie das Abdeckungsblech (Slotblende) von dem Gehäuseschacht (Slot), den Sie nutzen möchten und behalten die Schraube für den Einbau der Karte.

Schritt 3: Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt.

Schnitt 4: Befestigen Sie die Karte mit der Schraube aus Schritt 2.

2.5 CrossFireX™-, 3-Way CrossFireX™- und Quad CrossFireX™-Bedienungsanleitung

Dieses Motherboard unterstützt die CrossFireX™-, 3-Way CrossFireX™- und Quad CrossFireX™- Funktion. CrossFireX™-Technologie betet die am vorteilhaftesten zur Verfugung stehende Methode zur Kombination mehrerer leistungsstarker Grafikprozessoren (GPU) in einem einzeln PC. Die Kombination einer Reihe entsprechender Betriebsmodi mit intelligentem Softwaredesign und einem innovativen Schaltmechanismus ermöglich CrossFireX™ die optimalste Leistung und Bildqualität in einer 3D-Anwendung. Derzeit wird die CrossFireX™- Funktion von den Betriebssystemen Windows® XP mit Service Pack 2 / Vista™ / 7 unterstützen. Die 3-Way CrossFireX™-und Quad CrossFireX™- Funktion wird nur vom Betriebssystem Windows® Vista™ / 7 unterstützen. Schauen Sie auf der AMD-Website nach, ob es ATI™ CrossFireX™-Treiber-Updates gibt. Beachten Sie den detailiert erklärten Installationsablauf auf Seite 16.

2.6 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper "gebrachte". Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper "offen". Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 "gebrachte" sind, bzw. es befindet sich eine Jumper-Kappe auf diesen beiden Pins.

Gebrück

Often

Jumper

Einstellun

CMOS loschen

Hinweis: CLRCMOS1 erlaubt Ohnen das Löschen der CMOS-Daten. Diese

beinhalten das System-Password, Datum, Zeit und die verschiedene BIOS-Parameter. Um die Systemparameter zulösen und auf die Werkseinstellung zurückzusetzen, schalten Sieitte den Computer ab und entfern den das Stromkabel. Benutzen sie eine Jumperkappe, um die Pin 2 und Pin 3 an CLRCMOS1 für 5 Sekunden kurzzuschlieben.itte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde.itte vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das CMOS gelöscht wurde. Wenn Sie den CMOS-Inhalt gleich nach dem Aktualisieren des BIOS loschen,müssen,müssen Sie zuerst das System starten und dann wieder ausschalten, bevor Sie den CMOS-Inhalt loschen.

2.7 Anschlüsse

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss

Beschreibung

Anschluss für das

Floppy-Laufwerk

(33-Pin FLOPPY1)

(siehe S.2 - No. 29)

Hinweis: Achten Sie darauf, dass die rotgestreife Seite des Kabel mit der Stift 1-Seite des Anschlusses verbunden wird.

Primärer IDE-Anschluss (blau)

(39-pin IDE1, siehe S.2 - No. 17)

Blauer Anschluss zum Motherboard

Schwarzer Anschluss zur Festplatte

80-adriges ATA 66/100/133 Kabel

Hinweis: Details entnehmer Sieitte den Anweisungen Ihres IDE-Geratehandlers.

Seriell-ATA3-Anschlusse

(SATA3_1_2: siehe S.2 - No. 20)

(SATA3_3_4: siehe S.2-No.19)

(SATA3_5_6: siehe S.2 - No. 18)

(SATA3_7: siehe S.2-No. 31)

(SATA3_8: siehe S.2 - No. 32)

SATA3_8

SATA3_7

5 5

Theseacht Serial ATA3-

(SATA3-)Verbinder

unterstützen SATA-Datenkabel

für interne

Massenspeichergeräte. Die

aktuelle SATA3-Schnittstelle

ermöglicht eine

Datumübertragungsrate bis

6,0 Gb/s. Wenn Sie die

Festplatte am eSATA-Port an

der Rückseite installieren,

funktioniert die interne

SATA3_8 nicht.

Serial ATA-(SATA-)

Datumkabel

(Option)

SJedes Ende des SATA

Datumkabels kann an die

SATA3 Festplatte oder das

SATA3 Verbindungsstück auf

dieser Hauptplatine

angeschlossen werden.

Serial ATA-(SATA-)

Stromversorgungskabel

(Option)

Verbindung zum SATA-HDD-Stromanschluss

Verbindung zum Netzeil

Verbinden Sie das schwarze Ende des SATA-Netzkabels mit dem Netzanschluss am Laufwerk. Verbinden Sie dann das weiß Ende des SATA-Stromversorgungskabels mit dem Stromanschluss des Netzteils.

USB 2.0-Header

(9-pol. USB10_11)

(siehe S.2 - No.13)

(9-pol. USB12_13)

(siehe S.2 - No. 2)

Zusätzlich zu den sechs üblichen USB 2.0-Ports an den I/O-Anschlüssen befinden sich zwei USB 2.0-Anschlussleisten am Motherboard. Pro USB 2.0-Anschlussleiste werden zwei USB 2.0-Ports unterstützt.

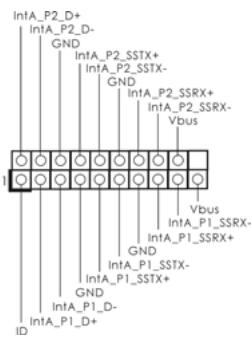

USB 3.0-Header

(19-pol. USB3_1_2)

(siehe S.2 - No. 27)

Neben zwei Standard-USB

3.0-Ports am E/A-Panel befindet sich ein USB 3.0-Header an thisem Motherboard. Dieser USB Header kann zwei USB 3. Ports unterstützen.

Infrarot-Modul-Header

(5-pin IR1)

(siehe S.2 - No. 43)

Dieser Header unterstützt ein optionales, drahtloses Sendeund Empfangs-Infrarotmodul.

Interne Audio-Anschlüsse

(4-Pin CD1)

(siehe S.2 - No. 40)

CD1

TheseirmoglichenIhnen Stereo-Signalquellen,wiez.B. CD-ROM,DVD-ROM,TV-Tuner oder MPEG-Karten mit Ihrem System zu verbinden.

Anschluss fur Audio auf der Gehäusevorderseite

(9-Pin HD AUDIO01)

(siehe S.2, No. 42)

Dieses Interface zu einem

Audio-Panel auf der Vorderseite

Ihres Gehäuses, erfolglich

Ihnen eine bequeme

Kontrolle über Audio-Geräte.

1. High Definition Audio Unterstützung Jack Sensing (automatische Erkennung falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdraughtung am Gehäuse HDA Unterstützung muss, um richtig zu Funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.
2. Wenn Sie die AC'97-Audioleiste verwenden, installieren Sie diese wie nachstehend beschreiben an der Front-Audioanschlussleiste:

A. Schlieben Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.
C. Schlieben Sie Ground (GND) an Ground (GND) an.
D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC'97-Audioleiste angeschlossen werden.
E. So aktivieren Sie das Mikrofon an der Vorderseite.

Bei den Betriebssystemen Windows XP / XP 64 Bit:

Wahlen Sie „Mixer". Wahlen Sie „Recorder" (Rekorder). Klichen Sie dann auf „FrontMic" (Vorderes Mikrofon).

Bei den Betriebssystemen Windows® 7 / 7 64 Bit / Vista™ / Vista™ 64 Bit:

Wahlen Sie im Realtek-Bedienfeld die „FrontMic" (Vorderes Mikrofon)-

Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke)

an.

System Panel Anschluss

(9-Pin PANEL1)

(siehe S.2, No. 28)

Dieser Anschluss ist für die

verschieden Funktionen der

Gehäusefront.

SchlieBen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie damit die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-Ausschalter):

Zum Anschlossen des Ein-/Ausschalters an der Frontblende des Gehäuses.

Sie können konfigurieren, wie das System mit Hilfe des Ein-/Ausschalters

ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschlieben der Reset-Taste an der Frontblende des Gehäuses. Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes neu starten.

PLED (Systembetriebs-LED):

Zum Anschlieben der Betriebsstatusanzeige an der Frontblende des Gehäuses. Die LED leucht, wenn das System in Betrieb ist. Die LED blinkt, wenn sich das System im Ruhezustand S1 befindet. Die LED schaltet sich aus, wenn sich das System in den Modi S3/S4 befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschlieben der Festplattenaktivitäts-LED an der Frontblende des Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder schreiben.

Das Design der Frontblende kann je nach Gehäuse variere. Ein Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED, Lautsprichern, etc. Stellen Sie beim Anschlieben des Frontblendenmoduls Ihr Gehäuses an thisem Header sicher, dass die Kabel- und Pinbelegung korrekt übereinstimmen.

Betriebs-LED-Header

(3-pin PLED1)

(siehe S.2-No.22)

Bitte schließen Sie die

Betriebs-LED des Gehäuses zur Anzeige des

Systembetriebsstatus and thisem Header an. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt im S1-

Zustand. Im S3-/S4- oder S5-Zustand (ausgeschaltet) leuchtet die LED nicht.

Gehauselautsprecher-Header

(4-pin SPEAKER1)

(siehe S.2, No. 23)

Schließen Sie den

Gehauselautsprecher and thisen Header an.

Gehäuse- und Stromlüfteranschlussse

(4-pin CHA_FAN1)

(siehe S.2, No. 44)

(3-pin CHA_FAN2)

(siehe S.2, No. 3)

(3-pin CHA_FAN3)

(siehe S.2, No.1)

Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen, wobei der Schwarze Draht an den Schutzleiterstift angeschlossenwird.

(3-pin PWR_FAN1)

(siehe S.2, No. 39)

CPU-Lüfteranschluss

(4-pin CPU_FAN1)

(siehe S.2, No.7)

Verbinden Sie das CPU -

Lüfterkabel mit thisem

Anschluss und passen Sie den

schwarzen Draht dem

Erdungsstift an.

Obwohl theses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet

Fan) bietet, können auch CPU-Lufter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie

• einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss这点

Motherboards anschlieben möchten, verbinden Sieihnitte mit

den Pins 1-3.

Pins 1-3 anschlieben

Lüfter mit dreipoligem Anschluss installieren

(3-pin CPU_FAN2)

(siehe S.2, No. 8)

ATX-Netz-Header

(24-pin ATXPWR1)

(siehe S.2, No. 11)

Verbinden Sie die ATX-

Stromversorgung mit thisem

Header.

Obwohl这点es Motherboard einen 24-pol. ATX-Stromanschluss

bietet, kann es auch mit einem modifizierten traditionellen 20-pol.

ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

Installation eines 20-pol. ATX-Netzeils

13

Anschluss fur

12V-ATX-Netzteil

(8-pinATX12V1)

(seehe S.2, No.4)

Beachten Sieitte,dassieine

Stromversorgung mit ATX 12-

Volt-Stecker mit diesen

Anschluss verbinden,müssen,

damit ausreichend Strom

geliefert werden kann.

Andernfalls reicht der Strom

nicht aus, das System zu starten.

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu verwenden, stecken Sieitte ihre Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.

Installation der 4-Pin ATX 12V Energieversorgung

IEEE-1394 Header

(9-pin FRONT_1394)

(siehe S.2 - No. 14)

Außer einem vorgegebenem
IEEE-1394 Port auf dem Ein-/
Ausgabe Paneel, gibt es einen
IEEE-1394 Header

(FRONT_1394) auf dieser Hauptplatine. Diese IEEE-1394 Header kann einen IEEE-1394 Port unterstützen.

COM-Anschluss-Header

(9-pin COM1)

(siehe S.2 - No. 30)

Dieser COM-Anschluss-Header wird verwendet, um ein COM-Anschlussmodul zu unterstützen.

HDMI_SPDIF-Anschluss

(2-pin HDMI_SPDIF1)

(siehe S.2 - No. 45)

Der HDMI_SPDIF-Anschluss
stellt einen SPDIF-

Audioausgang für eine HDMI-VGA-Karte zur Verflügung und erfolgslich den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten, Projektoren, LCD-Geräten an das System.

Installationsanleitung der USB 3.0-Frontblende

Schritt 1

Halten Sie die mitgelieferte USB 3.0-Frontblende, vier Festplattenschrauben und sechs Gehäusereschrauben bereit.

Schritt 2

Montieren Sie die 2,5 Zoll-HDD/SSD mit vier Festplattenschrauben an der USB 3.0-Frontblende.

Schritt 3

Installieren Sie die USB 3.0-Frontblende im 2,5 Zoll-Festplatteneinschub des Gehäuses.

Schritt 4

Montieren Sie die USB 3.0-Frontblende mit sechs Gehäusersgeschrauben am

Schritt 5

Schließen Sie das Kabel der USB 3.0-Frontblende am USB 3.0-Header (USB3_1_2) am Motherboard an.

Schritt 6

Die USB 3.0-Frontblende ist nun einsatzbereit.

Installationsanleitung zum USB 3.0-Blech an der Rückwand

Schritt 1

Lösen Sie die beiden Schrauben am USB 3.0-Panel.

Schritt 2

Schlieben Sie das USB 3.0-Kabel an das USB 3.0-Blech an.

Schritt 3

Fixieren Sie das USB 3.0-Blech mit Schrauben an der Rückwand.

Schritt 4

Setzen Sie das USB 3.0-Blech an der Rückwand des Gehäuses ein.

2.8 Schnellschalter

Dieses Motherboard besitzt drei Schnellschalter: Netzschalter, Rücksetzschalter (Reset) und CMOS Löschen-Schalter, mit denen Benutzer das System schnell ein-/ausschalten oder zurücksetzen oder die CMOS-Werte Löschen können.

Netzschalter (PWRBTN) (siehe S.2 - No. 26)	Der Netzschalter ist ein Schnellschalter, mit dem Benutzer das System Schnell ein-/ausschalten können.
Rücksetzschalter (Reset) (RSTBTN) (siehe S.2 - No. 25)	Der Rücksetzschalter (Reset) ist ein Schnellschalter, mit dem Benutzer das System Schnell zusückenkeiten.
CMOS Löschen-Schalter (CLRCBTN) (siehe S.3 - No. 17)	Der CMOS Löschen-Schalter ist ein Schnellschalter, mit dem Benutzer die CMOS-Werte schnell Löschen können.

2.9 Debug-LED

Die integrierte Debug-LED liefert Codeinformationen, die eine Fehlerbehebung erreichtern. Siehe die Abbildungen auf den Seiten 31, 32, 33 und 34 zum Ablesen der Debug-LED-Codes.

2.10 Treiberinstallation

Zur Treiberinstallation Sieitte die Untertutzungs-CD in Ihr optisches Laufwerk ein. Anschließlich werden die mit Ihr System kompatiblen Treiber automatisch erkannt und auf dem Bildschirm angezeigt. Zur Installation der nötigen Treiber gehen Sieitte der Reihe nach von oben nach unter vor. Nur so konnen die von Ihnen installierten Treiber richtig arbeiten.

2.11 Windows® 7 / 7 64-Bit / Vista™ / Vista™ 64-Bit / XP / XP 64-Bit mit RAID-Funktionallität Installieren

Wenn Sie die Betriebssysteme Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit / XP / XP 64-bit auf Ihr den SATA3-Festplatten mit RAID-Funktionality installieren möchten, entnehmer Sie die detailierten Schritteitte dem Dokument, das Sie unter folgenden Pfad auf der Unterstützungs-CD finden:

\RAID Installation Guide

2.12 Installation von Windows® 7 / 7 64-Bit / Vista™ / Vista™ 64-Bit / XP / XP 64-Bit ohne RAID-Funktionen

Wenn Sie Windows® 7 / 7 64-Bit / Vista™ / Vista™ 64-Bit / XP / XP 64-Bit ohne RAID-Funktionality auf ihren SATA3-Festplatten installieren, dann folgen Sieitte je nach dem zu installmentenden Betriebssystem den folgenden Schritten.

2.12.1 Installation von Windows XP / XP 64-Bit ohne RAID-Funktionen

Wenn Sie Windows® XP / XP 64-Bit ohne RAID-Funktionality auf ihren SATA3-Festplatten installieren, gehen Sieitte wie folgt vor.

Verwendung von SATA3-Festplatten ohne NCQ und Hot-Plug-Funktionen

SCHRITT 1: Konfigurieren Sie UEFI.

A. Rufen Sie im UEFI-DIENSTPROGRAMM den Bildschirm , Erweitert und , "Storage-Konfiguration" auf.
B. Setzen Sie die Option "SATA Mode" (SATA-Modus) auf [IDE].
SCHRITT 2: Installieren Sie Windows XP / XP 64-Bit in Ihrem System.

2.12.2 Installation von Windows® 7 / 7 64-Bit / Vista™ / Vista™ 64-Bit ohne RAID-Funktionen

Wenn Sie Windows® 7 / 7 64-Bit / Vista™ / Vista™ 64-Bit ohne RAID-Funktionalität auf ihren SATA3-Festplatten installieren, gehen Sieitte wie folgt vor.

Verwendung von SATA3-Festplatten ohne NCQ und Hot-Plug-Funktionen

SCHRITT 1: Konfigurieren Sie UEFI.

A. Rufen Sie im UEFI-DIENSTPROGRAMM den Bildschirm , Erweitert und , "Storage-Konfiguration" auf.
B. Setzen Sie die Option "SATA Mode" (SATA-Modus) auf [IDE].

SCHRITT 2: Installieren Sie Windows® 7 / 7 64-Bit / Vista™ / Vista™ 64-Bit in Ihrem System.

Verwendung von SATA3-Festplatten mit NCQ und Hot-Plug-Funktionen

SCHRITT 1: Konfigurieren Sie UEFI.

A. Rufen Sie im UEFI-DIENSTPROGRAMM den Bildschirm , Erweitert und , "Storage-Konfiguration" auf.
B. Setzen Sie die Option "SATA Mode" (SATA-Modus) auf [AHCI].

SCHRITT 2: Installieren Sie Windows® 7 / 7 64-Bit / Vista™ / Vista™ 64-Bit in Ihrem System.

3. BIOS-Information

Das Flash Memory these Motherboards speichert das Setup-Utility. Drucken Sie während des POST (Power-On-Self-Test) um ins Setup zu gelangen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System über die Tastenkombination + + oder den Reset-Knopf auf der Gehäusevorderseite, neu starten. Nätürlich können Sie einen Neustart auch durchführren, indem Sie das System kurz ab- und danach wieder anschalten. Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein menügesteuertes Programm, in dem Sie durch entsprechliche Untermenüss scrollen und die vorab festgelegten Optionen auswahlen können. Für detailierte Informationen zum BIOS-Setup, sieheitte das Benutzerhandbuch (PDF Datei) auf der Support CD.

4. Software Support CD information

Dieses Motherboard unterstützt eine Reiche von Microsoft® Windows® Betriebssystemen: 7 / 7 64-Bit / Vista™ / Vista™ 64-Bit / XP / XP 64-Bit. Die Ihrem Motherboard beigefügte Support-CD enthalt hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunachst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben. Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sieitte auf das File ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ohnen so leicht wie möglich machen. Es ist menügesteuert, d.h. Sie können in den verschiedenen Unternehmen ihre Auswahl treffen und die Programme werden dann automatisch installiert.

1. Introduction

Kabenei SATA3. B HacToauee

BpemnntepcncSATA

Donyckaet ckopocb nepedaun

DaHHbIXdo 6,0 I6nT/c.Bcnyae
