MODE D'EMPLOI WRT54GS LINKSYS

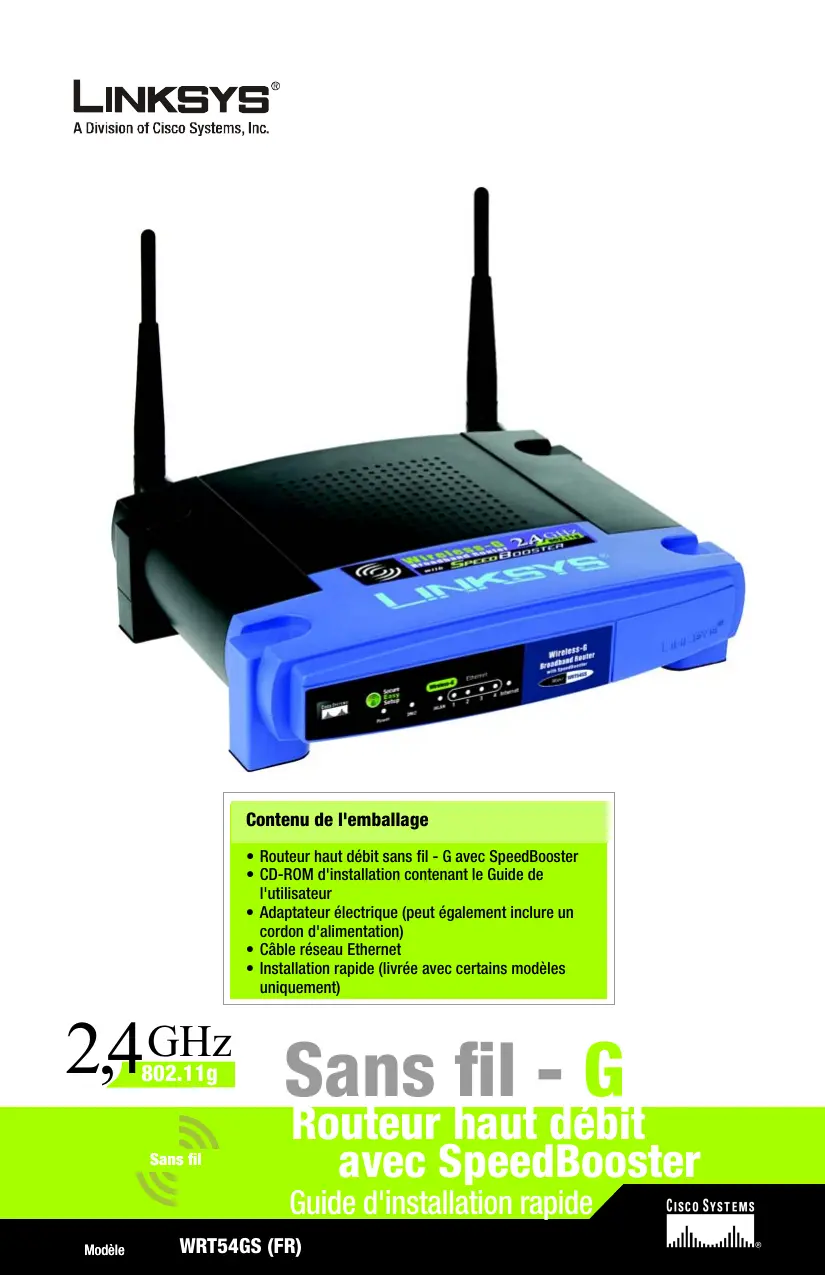

Contenu de l'emballage • Routeur haut débit sans fil - G avec SpeedBooster • CD-ROM d'installation contenant le Guide de l'utilisateur • Adaptateur électrique (peut également inclure un cordon d'alimentation) • Câble réseau Ethernet • Installation rapide (livrée avec certains modèles uniquement)

Routeur haut débit avec SpeedBooster

Guide d'installation rapide

Deux procédures permettent de configurer le routeur. Choisissez l'une des deux méthodes suivantes :

• Exécutez le CD-ROM d'installation. Il est vivement recommandé de l'utiliser. Insérez le CD-ROM d'installation dans le lecteur de CD-ROM et suivez les instructions affichées à l'écran. • Utilisez ce guide d'installation rapide. Si vous le souhaitez, vous pouvez utiliser l'utilitaire Web du routeur. Passez à l'étape 1 de ce guide d'installation rapide.

A B C D E F G H Connexion du routeur

Mettez vos périphériques réseau hors tension. Choisissez l'emplacement du routeur. Le centre du réseau sans fil est généralement le meilleur emplacement. Réglez les antennes. En règle générale, plus les antennes sont hautes, meilleures sont les performances. Branchez un câble réseau Ethernet standard sur le port Internet du routeur, puis branchez l'autre extrémité du câble réseau sur votre modem haut débit. A l'aide de câbles réseau Ethernet standard, connectez vos ordinateurs ou périphériques Ethernet aux ports numérotés du routeur. Mettez le modem sous tension.

E Branchez l'adaptateur secteur sur le port d'alimentation du routeur et branchez l'autre extrémité sur une prise d'alimentation.

Si vous disposez d'un adaptateur électrique et d'un cordon d'alimentation, reliez ces deux éléments, puis connectez l'adaptateur au port d'alimentation du routeur. Branchez le cordon d'alimentation sur une prise secteur. Allumez l'ordinateur que vous voulez utiliser pour configurer le routeur. Passez à l'étape 2.

D G IMPORTANT : Veillez à utiliser

l'adaptateur électrique fourni.

L'utilisation d'un autre adaptateur pourrait endommager le routeur.

Configuration du routeur

REMARQUE : assurez-vous que

l'adaptateur Ethernet de votre ordinateur est configuré pour obtenir automatiquement une adresse IP.

Pour de plus amples informations, reportez-vous à l'aide de Windows.

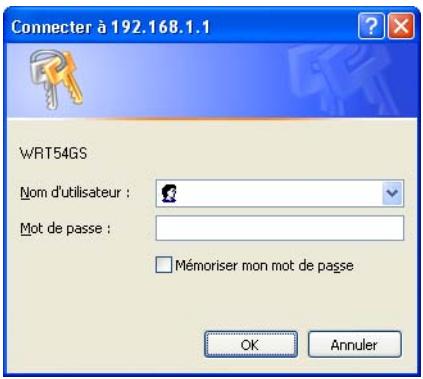

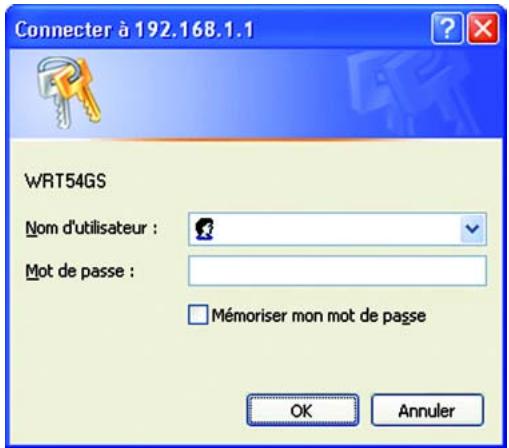

A B C Ouvrez votre navigateur Web.

Saisissez http://192.168.1.1 dans le champ Adresse. Appuyez sur la touche Entrée. Un écran vous invite à entrer un mot de passe. Ne renseignez pas le champ Nom d'utilisateur et saisissez le mot de passe par défaut, admin, dans le champ Mot de passe. Pour optimiser la sécurité, vous devrez définir ultérieurement un nouveau mot de passe par le biais de l'onglet Administration de l'écran Management (Gestion) de l'utilitaire Web. Cliquez sur le bouton OK.

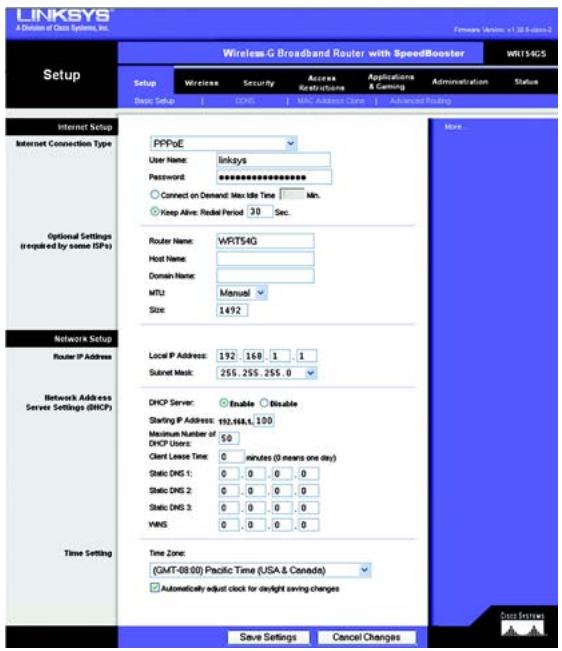

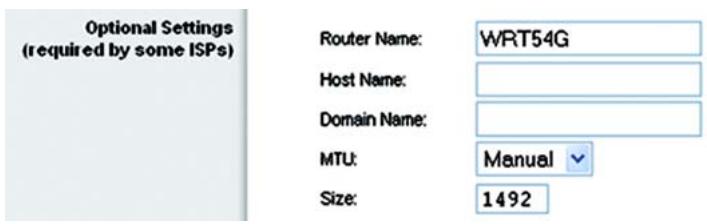

B L'utilitaire Web apparaît et son onglet Setup (Configuration) est sélectionné. Si ces informations sont requises par votre fournisseur d'accès Internet (FAI), renseignez les champs Host

Name (Nom d'hôte) et Domain Name (Nom de domaine). (Généralement, ces informations sont demandées par les fournisseurs d'accès via le câble.) Dans le cas contraire, laissez ces champs vides.

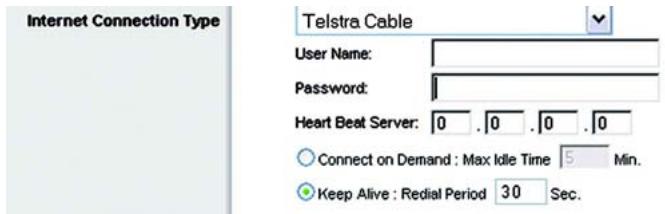

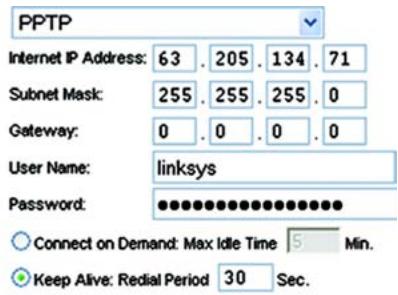

D Six types de connexion sont proposés dans un menu déroulant pour définir le paramètre Internet Connection

Type (Type de connexion Internet). Vous trouverez une description de cinq de ces types de connexion ci-après. Les écrans d'installation et les options disponibles varient selon le type de connexion sélectionné.

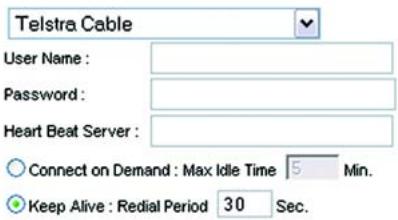

Type de configuration Internet

Automatic Configuration - DHCP (Configuration automatique DHCP) : si vous vous connectez à Internet au moyen d'une adresse DHCP ou IP dynamique fournie par votre FAI, conservez ce paramètre par défaut. Static IP (adresse IP statique) : si votre FAI vous attribue une adresse IP statique, sélectionnez Static IP (adresse IP statique). Renseignez les champs Internet IP Address (Adresse IP Internet), Subnet Mask (Masque de sous-réseau), Gateway (Modem routeur) et Static DNS (DNS statique). Vous devez entrer au moins une adresse DNS. PPPoE : si vous vous connectez via le protocole PPPoE, sélectionnez PPPoE dans le menu déroulant. Remplissez les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Choisissez l'option Keep Alive (Maintenir la connexion) si vous souhaitez être connecté en permanence ou sélectionnez Connect on Demand (Connexion à la demande) si vous êtes facturé en fonction de la durée de connexion à votre FAI. PPTP : ce service est utilisé en Europe uniquement.

Complétez les champs Internet IP Address (Adresse IP Internet), Subnet

Mask (Masque de sous-réseau) et Gateway (Passerelle).

DHCP Adresse IP statique

PPPoE Renseignez les champs User Name

(Nom d'utilisateur) et Password (Mot de passe).

E Choisissez l'option Keep Alive

(Maintenir la connexion) pour rester connecté en permanence à votre fournisseur d'accès Internet (FAI) ou Connect on Demand (Connexion à la demande) si vous êtes facturé en fonction de la durée de connexion par votre FAI. Telstra : Telstra est un service utilisé en Australie et en Nouvelle-Zélande uniquement. Si vous utilisez une connexion HBS, demandez les paramètres de configuration à votre FAI. L2TP : L2TP est un service utilisé en Israël uniquement. Si vous utilisez une connexion L2TP, demandez les paramètres de configuration à votre FAI.

Une fois vos paramètres de connexion Internet renseignés, cliquez sur le bouton Save

Settings (Enregistrer les paramètres) pour enregistrer vos modifications. Pour configurer le routeur et l'utiliser avec votre réseau sans fil, sélectionnez l'écran Basic Wireless Settings (Paramètres sans fil de base) de l'onglet Wireless (Sans fil). Sélectionnez le mode réseau sans fil :

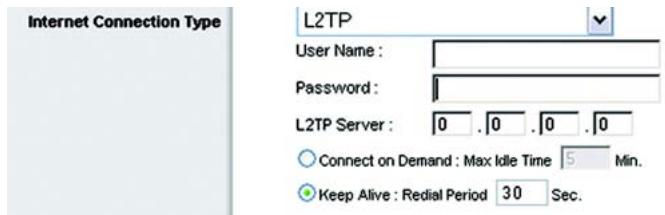

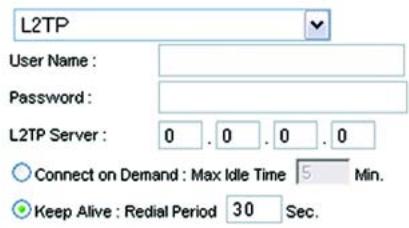

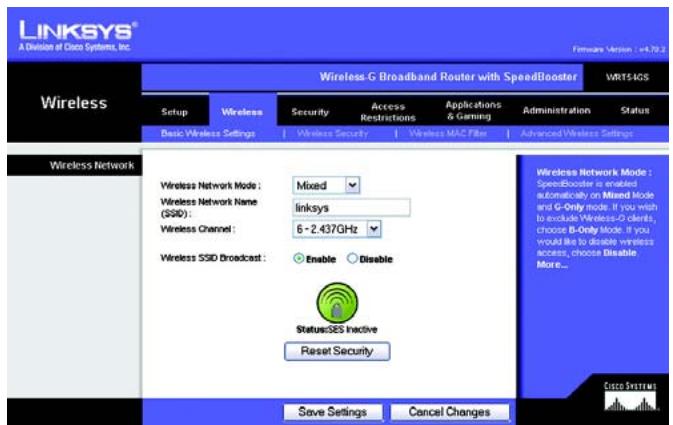

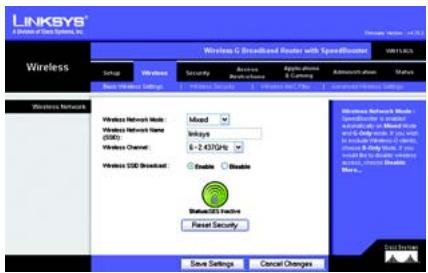

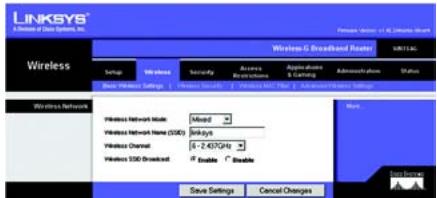

L2TP Mixed (Mixte) : si votre réseau comporte des périphériques sans fil G et B, conservez le paramètre par défaut, Mixed

(Mixte). G-only (G uniquement) : si votre réseau ne comporte que des périphériques sans fil G, sélectionnez G-only (G uniquement).

B-only (B uniquement) : si votre réseau ne comporte que des périphériques sans fil B, sélectionnez B-Only

Disabled (Désactiver) : si vous souhaitez désactiver la mise en réseau sans fil, sélectionnez

Disabled (Désactiver). Wireless Network Name (SSID) (Nom du réseau sans fil [SSID]) : Il s'agit du nom de réseau que partagent tous les périphériques interconnectés à un réseau sans fil. Il doit être identique pour tous les périphériques du réseau sans fil. Ce paramètre sensible à la casse ne doit pas comporter plus de 32 caractères (tous les caractères du clavier peuvent être utilisés). Pour optimiser la sécurité de votre système, vous devez remplacer le nom du réseau sans fil par défaut (linksys) par un nom unique. Wireless Channel (Canal sans fil) : Sélectionnez le canal approprié dans la liste fournie en fonction de vos paramètres réseau. Tous les périphériques de votre réseau sans fil doivent communiquer sur le même canal pour fonctionner correctement. Wireless SSID Broadcast (Diffusion SSID sans fil) : Lorsque des ordinateurs clients sans fil recherchent des réseaux sans fil auxquels s'associer, ils détectent le SSID diffusé par le routeur. Pour diffuser le SSID du routeur, conservez le paramètre par défaut, Enable (Activer). Si vous ne souhaitez pas diffuser le SSID du routeur, sélectionnez Disable (Désactiver).

G K L M Modifiez ces paramètres comme décrit ici et cliquez sur le bouton Save Settings

(Enregistrer les paramètres) pour appliquer vos modifications. Mettez votre modem haut débit hors tension, puis de nouveau sous tension. Redémarrez ou mettez vos ordinateurs sous tension pour qu'ils puissent charger les nouveaux paramètres du routeur. Testez les paramètres du routeur en ouvrant un navigateur Web à partir de n'importe quel ordinateur. Dans le champ Adresse du navigateur, saisissez www.linksys.com/registration et appuyez sur la touche Entrée.

Félicitations ! L'installation du routeur haut débit sans fil G avec

SpeedBooster est terminée. Si vous souhaitez configurer la sécurité sans fil, passez à la section suivante.

IMPORTANT : Une fois que le routeur est configuré, il est nécessaire de configurer la sécurité sans fil WEP, WPA ou

WPA2 afin d'éviter les failles de sécurité sur votre réseau. REMARQUE : Si vos adaptateurs sans fil sont compatibles avec la fonction SecureEasySetup (SES), vous pouvez utiliser le bouton SES du routeur pour les configurer. Pour ce faire, appuyez sur le logo Cisco orange sur le panneau avant du routeur pendant au moins deux secondes. Patientez une dizaine de secondes. Lorsque le logo devient blanc et commence à clignoter, appuyez sur le bouton SecureEasySetup de l'adaptateur. Le logo Cisco du routeur cesse de clignoter lorsque le périphérique a été ajouté au réseau. Répétez cette procédure pour chaque périphérique SecureEasySetup supplémentaire. Reportez-vous au guide de l'utilisateur pour obtenir des instructions complémentaires.

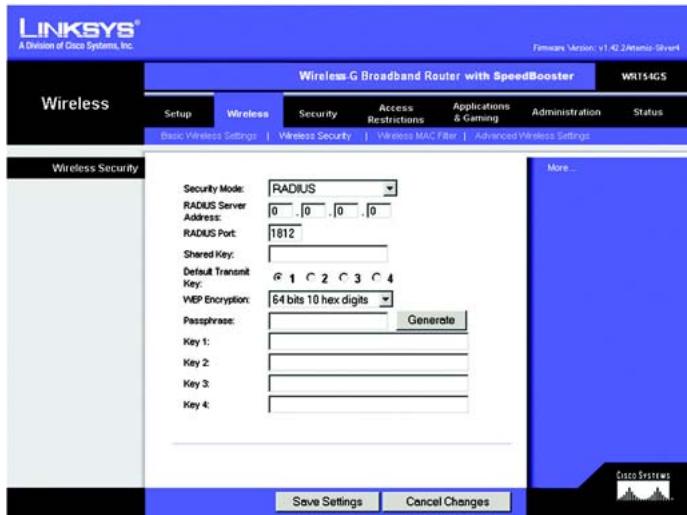

Configuration de la sécurité sans fil

Le routeur propose six types de sécurité sans fil : WPA Personal

(WPA personnel), WPA Enterprise (WPA entreprise), WEP, WPA2 Personal (WPA2 personnel), WPA2 Enterprise (WPA2 entreprise) et Radius. Ces méthodes de sécurité ne sont cependant pas activées par défaut. Pour configurer la sécurité sans fil du routeur, procédez comme suit : Ouvrez l'utilitaire Web du routeur comme indiqué à l'étape 2 et cliquez sur l'onglet Wireless (Sans fil). L'écran Basic Wireless Settings (Paramètres sans fil de base) apparaît. Sélectionnez l'option Wireless Security (Sécurité sans fil) pour configurer la sécurité sans fil du routeur.

REMARQUE : Si vos adaptateurs sans fil sont compatibles avec la fonction

SecureEasySetup (SES), vous pouvez utiliser le bouton SES du routeur pour configurer la sécurité sans fil.

A B Cette section comporte des instructions de configuration de la sécurité sans fil WEP,

WPA Personal (WPA personnel) et WPA2 Personal (WPA2 personnel). Sélectionnez le type de sécurité sans fil que vous souhaitez utiliser pour votre réseau dans le menu déroulant Security Mode (Mode de sécurité). WEP : le système WEP est une méthode de cryptage élémentaire qui n'est pas aussi sûre que le système WPA. Pour utiliser ce système, sélectionnez une clé de transmission par défaut en regard de l'option appropriée Default Transmit Key (Clé de transmission par défaut), puis un niveau de cryptage WEP : 64 bits 10 hex digits (64 bits et 10 chiffres hexadécimaux) ou 128 bits 26 hex digits (128 bits et 26 chiffres hexadécimaux). Générez ensuite une clé WEP à partir de l'option Passphrase (Phrase de passe) ou entrez-la manuellement.

Settings (Paramètres sans fil de base) REMARQUE : Reportez-vous au guide de l'utilisateur si vous souhaitez configurer les options de sécurité sans fil WPA Enterprise (WPA entreprise), WPA2 Enterprise (WPA2 entreprise) et RADIUS.

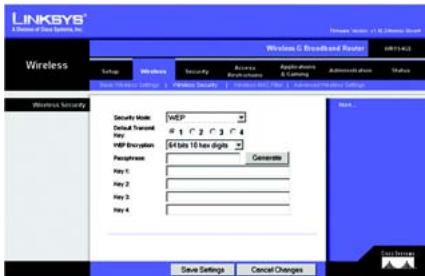

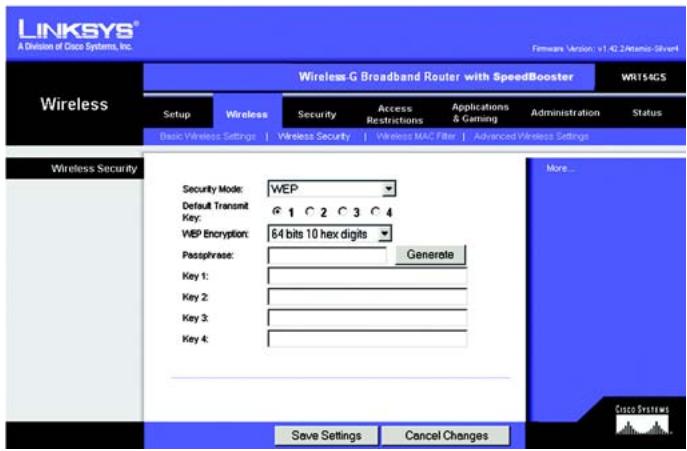

WEP Security Settings

(Paramètres de sécurité WEP)

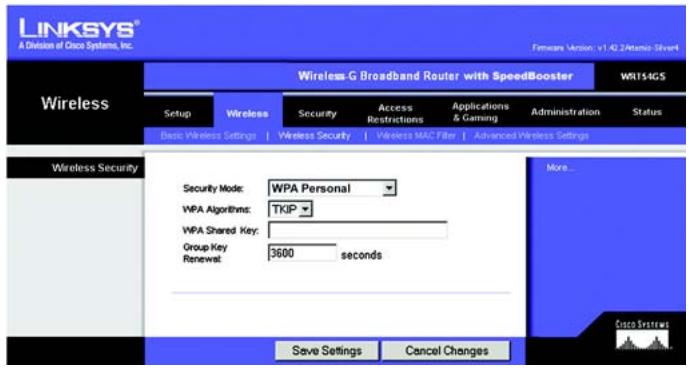

WPA Personal (WPA personnel) : le système WPA vous propose deux méthodes de cryptage, TKIP et AES, associées à des clés de cryptage dynamiques. Sélectionnez le type d'algorithme : TKIP ou AES. Entrez une clé pré-partagée WPA composée de 8 à 63 caractères.

Précisez ensuite un délai de renouvellement des clés du groupe dans la zone Group Key Renewal (Renouvellement des clés du groupe) pour indiquer au routeur à quelle fréquence il doit changer les clés de cryptage. WPA2 Personal (WPA2 personnel) : WPA2 prend en charge le cryptage AES ou TKIP+AES avec des clés de cryptage dynamique. Sélectionnez le type d'algorithme, AES ou TKIP+AES. Entrez une clé prépartagée WPA composée de 8 à 63 caractères. Précisez ensuite un délai de renouvellement des clés du groupe dans la zone Group Key Renewal (Renouvellement des clés du groupe) pour indiquer au routeur à quelle fréquence il doit changer les clés de cryptage.

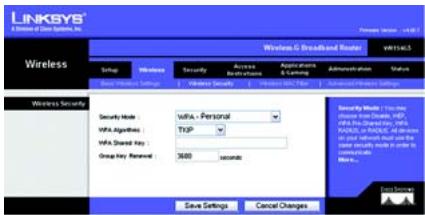

D WPA Personal Security

Settings (Paramètres de sécurité WPA personnel)

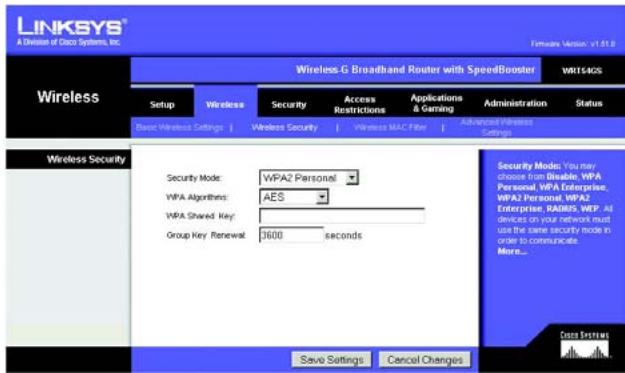

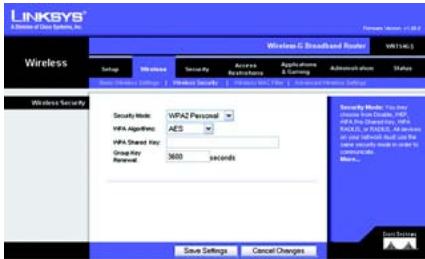

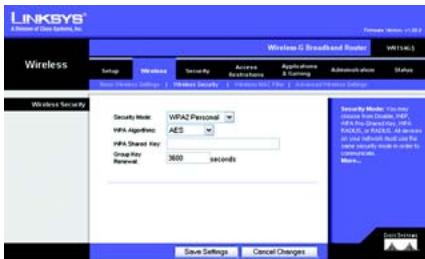

WPA2 Personal Security

Settings (Paramètres de sécurité WPA2 personnel)

Cliquez sur le bouton Save

Settings (Enregistrer les paramètres).

Félicitations ! La sécurité sans fil du routeur est configurée.

Pour obtenir de plus amples informations ou une assistance technique, reportez-vous au

Guide de l'utilisateur figurant sur le CD-ROM d'installation. Pour obtenir davantage d'aide, vous pouvez également envoyer un e-mail. Site Web http://www.linksys.com/international Enregistrement du produit http://www.linksys.com/registration Linksys est une marque déposée ou une marque commerciale de Cisco Systems, Inc. et/ou de ses filiales aux Etats-Unis et dans certains autres pays. Copyright © 2007 Cisco Systems, Inc. Tous droits réservés. WRT54GSv7-FR-QIG-70213NC BW

G IMPORTANTE: Certifique-se de

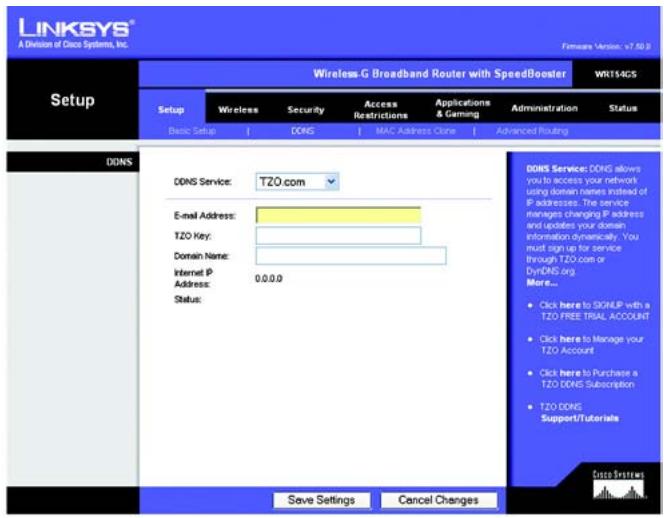

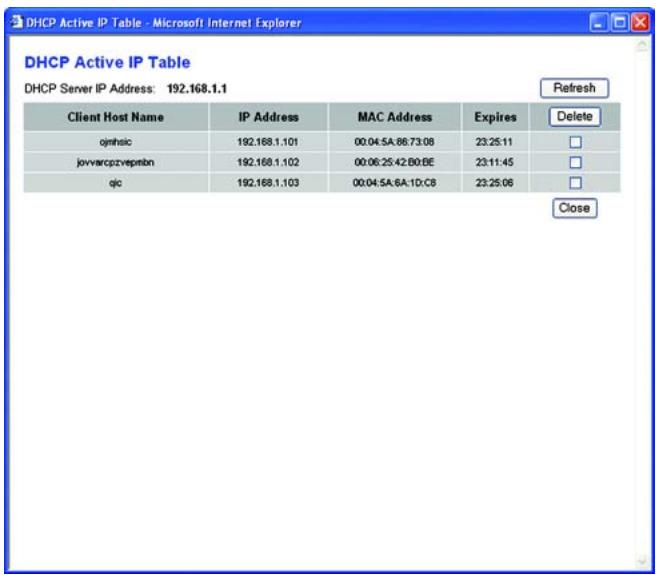

Figure 5-14: Setup Tab - DDNS - TZO Figure 5-48: DHCP Clients Table

Operation is subject to the following two conditions: 1. This device may not cause interference and 2. This device must accept any interference, including interference that may cause undesired operation of the device. Règlement d’Industry Canada Le fonctionnement est soumis aux conditions suivantes : 1. Ce périphérique ne doit pas causer d'interférences; 2. Ce périphérique doit accepter toutes les interférences reçues, y compris celles qui risquent d'entraîner un fonctionnement indésirable.

The following countries have restrictions and/or requirements in addition to those given in Table 1:

Denmark In Denmark, the band 5150 - 5350 MHz is also allowed for outdoor usage. I Danmark må frekvensbåndet 5150 - 5350 også anvendes udendørs. France For 2,4 GHz, the output power is restricted to 10 mW eirp when the product is used outdoors in the band 2454 - 2483,5 MHz. There are no restrictions when used in other parts of the 2,4 GHz band. Check http://www.arcep.fr/ for more details. Pour la bande 2,4 GHz, la puissance est limitée à 10 mW en p.i.r.e. pour les équipements utilisés en extérieur dans la bande 2454 - 2483,5 MHz. Il n'y a pas de restrictions pour des utilisations dans d'autres parties de la bande 2,4 GHz. Consultez http://www.arcep.fr/ pour de plus amples détails.

Routeur haut débit Guide de l'utilisateur avec SpeedBooster

Routeur haut débit sans fil - G avec SpeedBooster

Copyright et marques

Les spécifications peuvent être modifiées sans préavis. Linksys est une marque déposée ou une marque commerciale de Cisco Systems, Inc. et/ou de ses filiales aux Etats-Unis et dans certains autres pays. Copyright © 2007 Cisco Systems, Inc. Tous droits réservés. Les autres noms de marques et de produits sont des marques ou marques déposées de leurs détenteurs respectifs.

Comment utiliser ce guide de l'utilisateur ?

Ce guide de l'utilisateur a été rédigé pour faciliter au maximum votre compréhension de la mise en place d'une infrastructure réseau avec le routeur haut débit sans fil G. Les symboles suivants sont contenus dans ce guide de l'utilisateur : Cette coche indique un élément qui mérite une attention toute particulière lors de l'utilisation du routeur haut débit sans fil G. Ce point d'exclamation signale un avertissement et vous informe sur un élément susceptible d'endommager votre infrastructure ou le routeur haut débit sans fil G. Ce point d'interrogation signale à titre de rappel une action que vous serez peut-être amené à faire lors de l'utilisation de votre routeur haut débit sans fil G. Outre ces symboles, des définitions concernant des termes techniques sont présentées de la façon suivante : mot : définition. Chaque figure (diagramme, capture d'écran ou toute autre image) est accompagnée d'un numéro et d'une description. Par exemple : Figure 0-1 : exemple de description de figure Les numéros de figures et les descriptions sont également répertoriés dans la section « Liste des figures » de la « Table des matières ».

WRT54GSV7-FR-UG-70206NC BW Table des matières

Chapitre 1 : Introduction Bienvenue Contenu de ce guide

Chapitre 2 : Planification de votre réseau sans fil

Topologie réseau Mode Ad hoc et mode Infrastructure Configuration du réseau

Chapitre 3 : Présentation du routeur haut débit sans fil G Panneau arrière

Chapitre 4 : Connexion du routeur haut débit sans fil G Présentation

Installation du matériel pour la connexion à votre modem haut débit Installation du matériel pour l'interconnexion de deux routeurs

Chapitre 5 : Configuration du routeur haut débit sans fil G

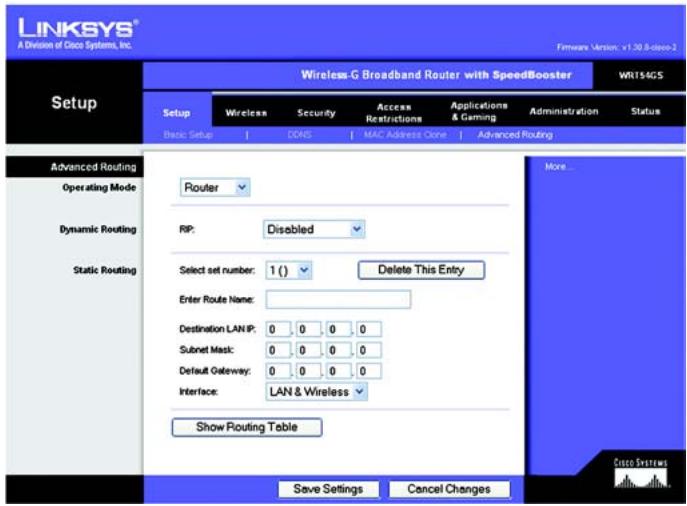

13 Onglet Setup - Basic Setup (Configuration - Configuration de base) 14 Onglet Setup - DDNS (Configuration - DDNS) 19 Onglet Setup - MAC Address Clone (Configuration - Adresse MAC dupliquée) 20 Onglet Setup - Advanced Routing (Configuration - Routage avancé) 21 Onglet Wireless - Basic Wireless Settings (Sans fil - Paramètres sans fil de base) 22 Onglet Wireless - Wireless Security (Sans fil - Sécurité sans fil) 23 Onglet Wireless - Wireless MAC Filter (Sans fil - Filtre MAC sans fil) 26 Onglet Wireless - Advanced Wireless Settings (Sans fil - Paramètres sans fil avancés) 27 Onglet Security - Firewall (Sécurité - Pare-feu) 29 Onglet Security - VPN Passthrough (Sécurité - Passthrough VPN) 30 Onglet Access Restrictions - Internet Access (Restrictions d'accès - Accès à Internet) 31 Onglet Applications and Gaming - Port Range Forward (Applications et jeux - Transfert de connexion) 33 Onglet Applications & Gaming - Port Triggering (Applications et jeux - Déclenchement de connexion) 34

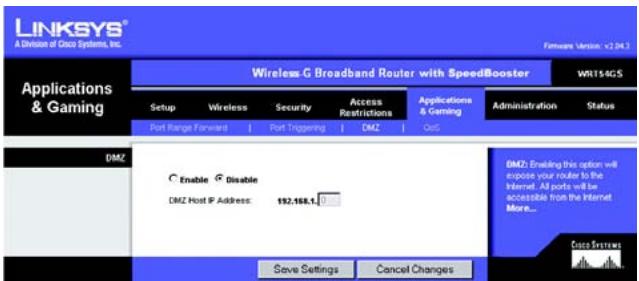

Onglet Applications and Gaming - DMZ (Applications et jeux - DMZ)

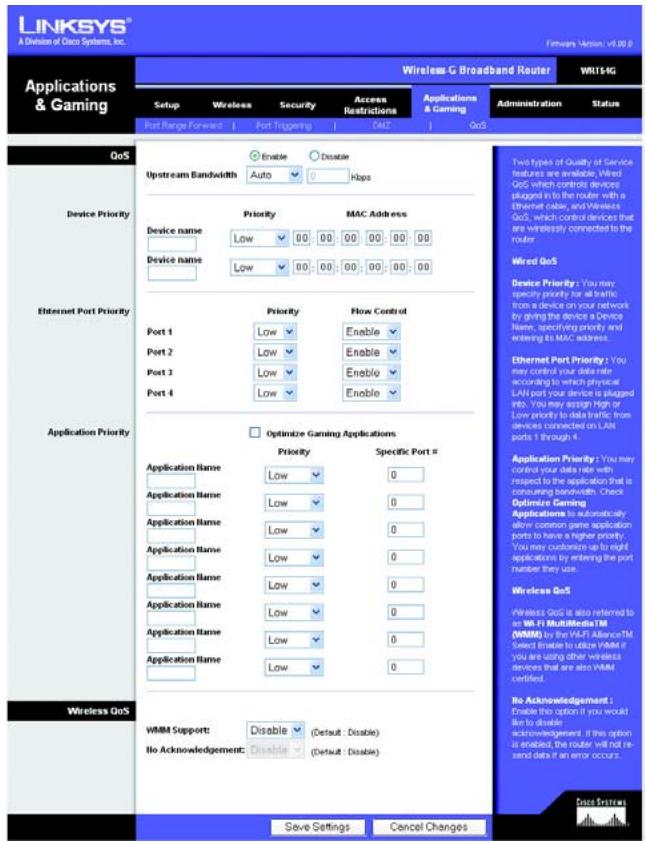

Onglet Applications and Gaming - QoS (Applications et jeux - QS) Onglet Administration - Management (Administration - Gestion) Onglet Administration - Log (Administration - Fichier journal) Onglet Administration - Diagnostics Onglet Administration - Factory Defaults (Administration - Paramètres usine par défaut) Onglet Administration - Firmware Upgrade (Administration - Mise à niveau du micrologiciel) Onglet Administration - Config Management (Administration - Gestion de la configuration) Onglet Status - Router (Etat - Routeur) Onglet Status - Local Network (Etat - Réseau local) Onglet Status - Wireless (Etat - Sans fil)

Annexe A : Dépannage

Problèmes courants et solutions Questions fréquemment posées

Annexe B : Sécurité sans fil

Mesures de sécurité Menaces liées aux réseaux sans fil

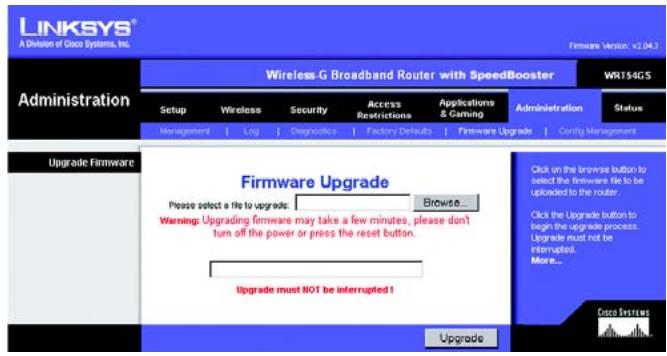

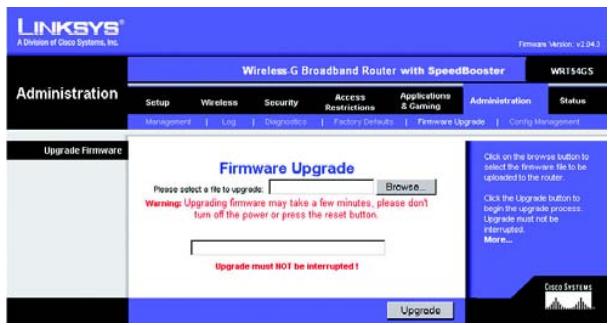

Annexe C : Firmware Upgrade (Mise à niveau du micrologiciel)

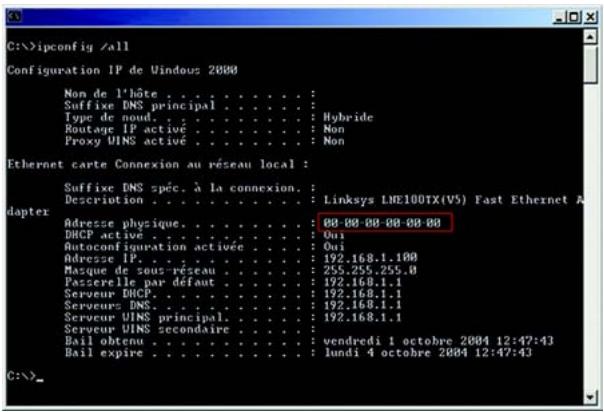

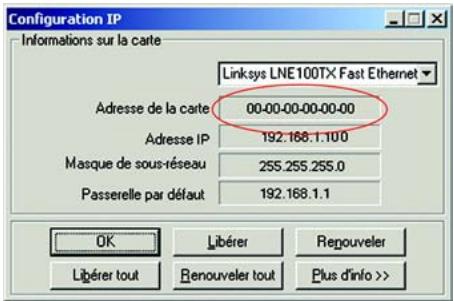

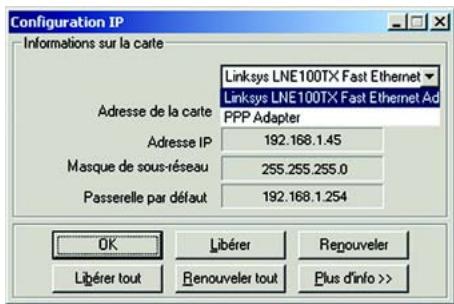

Annexe D : Aide - Windows Annexe E : Recherche des adresses MAC et IP de votre adaptateur Ethernet Instructions pour Windows 98 Deuxième Edition ou Windows Me Instructions pour Windows 2000 ou Windows XP Pour l'utilitaire Web du routeur

Annexe F : Glossaire

Annexe G : Spécifications Annexe H : Informations de garantie Annexe I : Réglementation Annexe J : Contacts

35 37 37 38 39 39 40 41 42 43

Liste des illustrations

Figure 3-1: Panneau arrière du routeur Figure 3-2: Panneau avant du routeur Figure 4-1: Connexion du modem sur le port Internet du routeur. Figure 4-2: Connexion de vos périphériques réseau Figure 4-3: Connexion de l'alimentation Figure 4-4: Connexion du routeur derrière un autre routeur Figure 4-5: Schéma de connexion à un autre routeur Figure 4-6: Connectez le port Internet du routeur haut débit au port Ethernet numéroté de l'autre routeur Figure 4-7: Connexion de vos périphériques réseau Figure 4-8: Connexion de l'alimentation Figure 5-1: Ecran de saisie du mot de passe Figure 5-2: Setup - Basic Setup (Configuration - Configuration de base) Figure 5-3: DHCP Connection Type (Type de connexion DHCP) Figure 5-4: Static IP Connection Type (Type de connexion IP statique) Figure 5-5: PPPoE Connection Type (Type de connexion PPPoE) Figure 5-6: PPTP Connection Type (Type de connexion PPTP) Figure 5-7: Telstra Cable Connection Type (Type de connexion Câble Telstra) Figure 5-8: L2TP Connection Type (Type de connexion L2TP) Figure 5-9: Optionnal Settings (Paramètres facultatifs) Figure 5-10: Router IP Address (Adresse IP du routeur) Figure 5-11: Network Address Server Settings (Paramètres du serveur d'adresse de réseau) Figure 5-12: Time Setting (Réglage de l'heure) Figure 5-13: Onglet Setup - DDNS (Configuration - DDNS) - DynDNS (Configuration - DynDNS) Figure 5-14: Onglet Setup - DDNS (Configuration - DDNS) - TZO (Configuration - TZO) Figure 5-15: Onglet Setup - MAC Address Clone (Configuration - Adresse MAC dupliquée) Figure 5-16: Onglet Setup - Advanced Routing (Gateway) (Configuration - Routage avancé [Modem routeur]) Figure 5-17: Onglet Setup - Advanced Routing (Router) (Configuration - Routage avancé [Routeur]) Figure 5-18: Onglet Wireless - Basic Wireless Settings (Sans fil - Paramètres sans fil de base) Figure 5-19: Onglet Wireless - Wireless Security (WPA Personal) (Sans fil - Sécurité sans fil (WPA personnel)) Figure 5-20: Onglet Wireless - Wireless Security (WPA Enterprise)

7 8 9 9 10 10 11 11 12 13 14 14 14 15 15 16 16 17 17 17 18 19 19 20 21 21 22 23

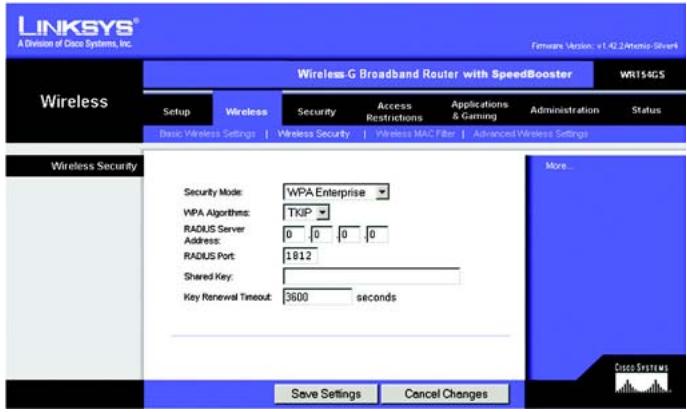

(Sans fil - Sécurité sans fil [WPA entreprise])

Figure 5-21: Onglet Wireless - Wireless Security (WPA2 Personal) (Sans fil - Sécurité sans fil [WPA2 personnel]) Figure 5-22: Onglet Wireless - Wireless Security (WPA2 Enterprise) (Sans fil - Sécurité sans fil [WPA2 entreprise]) Figure 5-23: Onglet Wireless - Wireless Security (RADIUS) (Sans fil - Sécurité sans fil [RADIUS]) Figure 5-24: Onglet Wireless - Wireless Security (WEP) (Sans fil - Sécurité sans fil [WEP]) Figure 5-25: Onglet Wireless - Wireless MAC Filter (Sans fil - Filtre MAC sans fil) Figure 5-26: MAC Address Filter List (Liste de filtrage des adresses MAC) Figure 5-27: Onglet Wireless - Advanced Wireless Settings (Sans fil - Paramètres sans fil avancés) Figure 5-28: Onglet Security - Firewall (Sécurité - Pare-feu) Figure 5-29: Onglet Security - VPN Passthrough (Sécurité - Passthrough VPN) Figure 5-30: Onglet Access Restrictions - Internet Access (Restrictions d'accès - Accès à Internet) Figure 5-31: Internet Policy Summary (Récapitulatif de la stratégie Internet) Figure 5-32: List of PCs (Liste des ordinateurs) Figure 5-33: Port Services (Services des ports) Figure 5-34: Onglet Applications and Gaming - Port Range Forward (Applications et jeux - Transfert de connexion) Figure 5-35: Onglet Applications & Gaming - Port Triggering (Applications et jeux - Déclenchement de connexion) Figure 5-36: Onglet Applications and Gaming - DMZ (Applications et jeux - DMZ) Figure 5-37: Onglet Applications and Gaming - QOS (Applications et jeux - QS) Figure 5-38: Onglet Administration - Management (Administration - Gestion) Figure 5-39: Onglet Administration - Log (Administration - Fichier Journal) Figure 5-40: Onglet Administration - Diagnostics Figure 5-41: Ping Test (Test Ping) Figure 5-42: Traceroute Test (Test de détermination d'itinéraire) Figure 5-43: Administration - Factory Defaults (Administration - Paramètres usine par défaut) Figure 5-44: Administration - Firmware Upgrade (Administration - Mise à niveau du micrologiciel) Figure 5-45: Onglet Administration - Config Management (Administration - Gestion de la configuration) Figure 5-46: Onglet Status - Router (Etat - Routeur) Figure 5-47: Onglet Status - Local Network (Etat - Réseau local) Figure 5-48: Tableau des clients DHCP

24 24 25 25 26 26 27 29 30 31 31 31 32 33 34 35 35 37 37 38 38 38 39 39 40 41 42 42

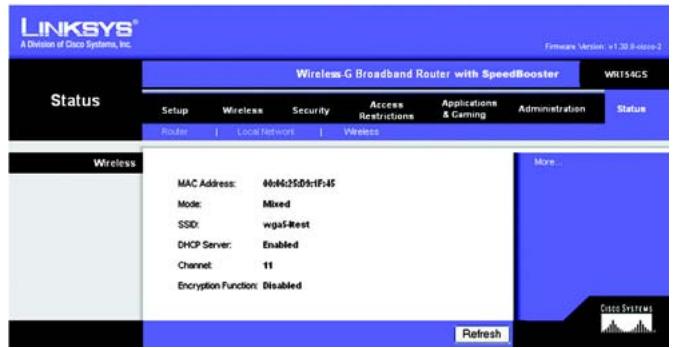

Figure 5-49: Onglet Status - Wireless (Etat - Sans fil)

Figure C-1: Mise à niveau du micrologiciel Figure E-1: Ecran Configuration IP Figure E-2: Adresse MAC/Adresse de la carte Figure E-3: Adresse MAC/Adresse physique Figure E-4: MAC Address Filter List (Liste de filtrage des adresses MAC) Figure E-5: MAC Address Clone (Adresse MAC dupliquée)

Routeur haut débit sans fil G avec SpeedBooster

Chapitre 1 : Introduction

Bienvenue Merci d'avoir choisi le routeur haut débit sans fil G avec SpeedBooster de Linksys. Le routeur haut débit sans fil G avec SpeedBooster offre une fonction de connexion à un réseau sans fil plus développée qu'auparavant, vous permettant de partager l'accès à Internet, à des fichiers et à des divertissements facilement et en toute sécurité. Comment le routeur haut débit sans fil G avec SpeedBooster peut-il vous offrir tous ces avantages ? Un routeur est un périphérique qui offre l'accès à une connexion Internet sur un réseau. Avec le routeur haut débit sans fil G avec SpeedBooster, vous pouvez partager cet accès entre les quatre ports de commutation et via la diffusion sans fil à 11 Mbits/s pour le routeur sans fil B ou 54 Mbits/s pour le modèle sans fil G. En outre, la norme WEP offre des options de sécurité accrues tandis que la totalité du réseau est protégée par un pare-feu SPI (Stateful Packet Inspection) et la technologie NAT. Facile à utiliser, l'utilitaire Web vous permet d'accéder à l'ensemble de ces fonctions de sécurité et de ces éléments de configuration complète. Concrètement, qu'est-ce que cela signifie ? Les réseaux permettent de partager des ressources informatiques. Vous pouvez connecter plusieurs ordinateurs à une même imprimante et accéder à des données stockées sur le disque dur d'un autre ordinateur. Les réseaux sont même utilisés pour les jeux vidéo multi-joueurs. Outre leur utilité à la maison et au bureau, ils peuvent également servir à des activités ludiques. Les ordinateurs reliés à un réseau câblé constituent un réseau local ou LAN. Ils sont connectés par l'intermédiaire de câbles Ethernet, d'où le terme de réseau « câblé ». Les ordinateurs équipés de cartes ou d'adaptateurs sans fil peuvent communiquer sans devoir s'encombrer de câbles. En partageant les mêmes paramètres sans fil au sein d'un même rayon de transmission, ils forment un réseau sans fil. Le routeur haut débit sans fil G avec SpeedBooster permet de relier des réseaux sans fil répondant à la fois aux normes 802.11b et 802.11g avec des réseaux câblés et d'établir une communication entre eux. La technologie SpeedBooster de ce routeur permet d'augmenter les performances des réseaux sans fil jusqu'à 30 % par rapport aux anciennes normes 802.11g. De plus, même la vitesse des périphériques non équipés de la technologie SpeedBooster augmente lors des communications avec un matériel disposant de cette technologie. Grâce à vos réseaux connectés, câblés et sans fil, ainsi qu'à Internet, vous pouvez désormais partager des fichiers, l'accès à Internet et même jouer. Simultanément, le routeur haut débit sans fil G avec SpeedBooster protège vos réseaux et empêche tout utilisateur non autorisé et indésirable d'y accéder. Vous devez toujours utiliser le CD-ROM d'installation lors de la première installation du routeur. Si vous ne souhaitez pas exécuter l'assistant de configuration disponible sur le CD-ROM d'installation, suivez les instructions de ce guide pour connecter le routeur haut débit sans fil G avec SpeedBooster, l'installer et le configurer pour relier vos différents réseaux. Ces instructions devraient s'avérer suffisantes pour vous permettre de tirer le meilleur parti du routeur haut débit sans fil G avec SpeedBooster. Chapitre 1 : Introduction Bienvenue

Routeur haut débit sans fil G avec SpeedBooster

Ce guide de l'utilisateur présente les procédures d'installation et d'utilisation du routeur haut débit sans fil G avec SpeedBooster. • Chapitre 1 : Introduction Ce chapitre présente les applications du routeur ainsi que le présent guide de l'utilisateur. • Chapitre 2 : Planification de votre réseau sans fil Ce chapitre présente les éléments de base nécessaires à la mise en place d'un réseau sans fil. • Chapitre 3 : Présentation du routeur haut débit sans fil G Ce chapitre décrit les caractéristiques physiques du routeur. • Chapitre 4 : Connexion du routeur haut débit sans fil G Ce chapitre vous explique pas à pas comment connecter le routeur à votre réseau. • Chapitre 5 : Configuration du routeur haut débit sans fil G Ce chapitre explique comment utiliser l'utilitaire Web du routeur. • Annexe A : Dépannage Cette annexe expose quelques problèmes et leurs solutions, ainsi que les questions fréquemment posées au sujet de l'installation et de l'utilisation du routeur haut débit sans fil G. • Annexe B : Sécurité sans fil Cette annexe décrit les risques liés aux réseaux sans fil et propose quelques solutions en vue de les réduire. • Annexe C : Mise à niveau du micrologiciel Cette annexe vous explique comment mettre à niveau le micrologiciel du routeur, le cas échéant. • Annexe D : Aide - Windows Cette annexe explique comment utiliser l'aide de Windows et obtenir des instructions sur des opérations liées aux réseaux, notamment l'installation du protocole TCP/IP. • Annexe E : Recherche des adresses MAC et IP de votre adaptateur Ethernet Cette annexe explique comment rechercher l'adresse MAC de l'adaptateur Ethernet de votre ordinateur pour être en mesure d'utiliser la fonctionnalité de filtrage MAC du routeur et/ou la fonctionnalité de clonage des adresses MAC. • Annexe F : Glossaire Cette annexe propose un glossaire des termes fréquemment utilisés dans le cadre des réseaux. Chapitre 1 : Introduction Contenu de ce guide

Routeur haut débit sans fil G avec SpeedBooster

• Annexe G : Spécifications

Cette annexe contient les spécifications techniques du routeur. • Annexe H : Garantie Cette annexe contient des informations sur la garantie du routeur. • Annexe I : Réglementation Cette annexe contient la réglementation relative au routeur. • Annexe J : Contacts Cette annexe fournit des informations sur diverses ressources Linksys que vous pouvez contacter, notamment le support technique.

Chapitre 1 : Introduction

Routeur haut débit sans fil - G avec SpeedBooster

Chapitre 2 : Planification de votre réseau sans fil

Topologie réseau Un réseau local sans fil (WLAN) est identique à un réseau local (LAN) classique. La seule différence est que chaque ordinateur du réseau local sans fil fait appel à un périphérique sans fil pour se connecter au réseau. Les ordinateurs d'un réseau sans fil utilisent le même canal de fréquence et le même SSID, nom d'identification partagé par les périphériques sans fil appartenant au même réseau sans fil.

Mode Ad hoc et mode Infrastructure

Contrairement aux réseaux câblés, les réseaux sans fil peuvent être configurés selon deux modes distincts : le mode Infrastructure et le mode Ad hoc. Une configuration en mode Infrastructure désigne un réseau sans fil et un réseau câblé communiquant entre eux via un point d'accès. Une configuration en mode Ad hoc désigne des ordinateurs sans fil qui communiquent directement entre eux. Le choix du mode dépend du besoin du réseau sans fil de partager des données ou des périphériques avec un réseau câblé ou non. Si les ordinateurs du réseau sans fil doivent être accessibles via un réseau câblé ou doivent partager un périphérique (par exemple, une imprimante) avec les ordinateurs du réseau câblé, vous devez configurer le réseau sans fil en mode Infrastructure. Le principe du mode Infrastructure est fondé sur un routeur sans fil ou un point d'accès, qui sert de point principal entre toutes les communications d'un réseau sans fil. Le routeur transmet les données à des ordinateurs équipés d'adaptateurs réseau sans fil capables de fonctionner de manière itinérante dans un rayon donné du routeur. Vous pouvez faire en sorte que le routeur et plusieurs points d'accès fonctionnent de manière successive pour étendre la portée de l'itinérance et configurer votre réseau sans fil afin qu'il communique également avec votre matériel Ethernet. Si le réseau sans fil est relativement petit et doit partager des ressources uniquement avec les autres ordinateurs du réseau sans fil, vous pouvez alors opter pour le mode Ad hoc. Ce mode permet à des ordinateurs équipés d'émetteurs et de récepteurs sans fil de communiquer directement entre eux, évitant ainsi le recours à un routeur ou point d'accès sans fil. Le mode Ad hoc présente néanmoins un inconvénient puisque les ordinateurs sans fil ne peuvent pas communiquer avec des ordinateurs sur un réseau câblé. En outre, la communication entre les ordinateurs sans fil est limitée par la distance et les interférences directes entre eux.

Chapitre 2 : Planification de votre réseau sans fil

Routeur haut débit sans fil - G avec SpeedBooster

Configuration du réseau

Le routeur haut débit sans fil G a été spécifiquement conçu pour être utilisé avec vos produits 802.11b et 802.11g. Les produits adoptant ces normes peuvent désormais communiquer entre eux. Le routeur haut débit sans fil G est compatible avec tous les adaptateurs 802.11b et 802.11g, comme les adaptateurs pour ordinateurs portables, les adaptateurs PCI pour ordinateurs de bureau et les adaptateurs USB (si vous souhaitez bénéficier d'une connexion USB). Le routeur communique également avec le serveur d'impression sans fil et les ponts Ethernet sans fil. Si vous souhaitez connecter votre réseau sans fil à votre réseau câblé, vous pouvez utiliser les quatre ports LAN du routeur haut débit sans fil G. Pour ajouter des ports, vous pouvez connecter n'importe quel port LAN du routeur haut débit sans fil G à l'un des commutateurs de Linksys. Si vous ajoutez à cela les nombreux autres produits Linksys, vos possibilités en matière de développement réseau sont illimitées. Pour plus d'informations sur les produits compatibles avec le routeur haut débit sans fil G, consultez le site Web international de Linksys à l'adresse suivante : www.linksys.eu ou linksys.com/ international.

Chapitre 2 : Planification de votre réseau sans fil

Configuration du réseau

Routeur haut débit sans fil G avec SpeedBooster

Chapitre 3 : Présentation du routeur haut débit sans fil G Panneau arrière

Les ports du routeur auxquels sont connectés les câbles sont situés sur le panneau arrière.

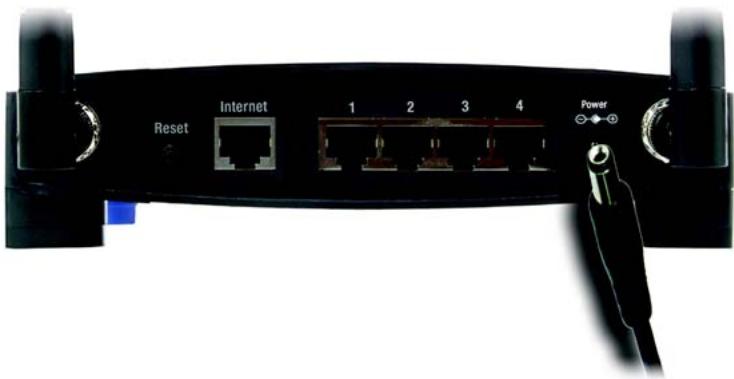

Figure 3-1 : Panneau arrière du routeur

Bouton Reset (Réinitialisation)

Deux méthodes vous permettent de réinitialiser les paramètres usine par défaut du routeur.

Appuyez sur le bouton Reset (Réinitialisation) pendant environ cinq secondes ou restaurez les paramètres par défaut à partir de l'onglet Administration - Factory Defaults (Paramètres usine par défaut) de l'utilitaire Web du routeur.

Le port Internet doit être raccordé à votre connexion Internet haut débit.

Ces ports (1, 2, 3, 4) permettent de connecter le routeur à vos ordinateurs en réseau et à d'autres périphériques réseau Ethernet.

Le port Power (Alimentation) doit être raccordé à l'adaptateur secteur.

Chapitre 3 : Présentation du routeur haut débit sans fil G Panneau arrière

IMPORTANT : Toute réinitialisation du routeur entraîne la suppression de tous vos paramètres (cryptage WEP, paramètres réseau, etc.) et les remplace par les paramètres usine par défaut. Ne réinitialisez pas les paramètres du routeur si vous souhaitez les conserver.

Routeur haut débit sans fil G avec SpeedBooster

Les voyants où s'affichent les informations relatives à l'activité du réseau sont situés sur le panneau avant du routeur.

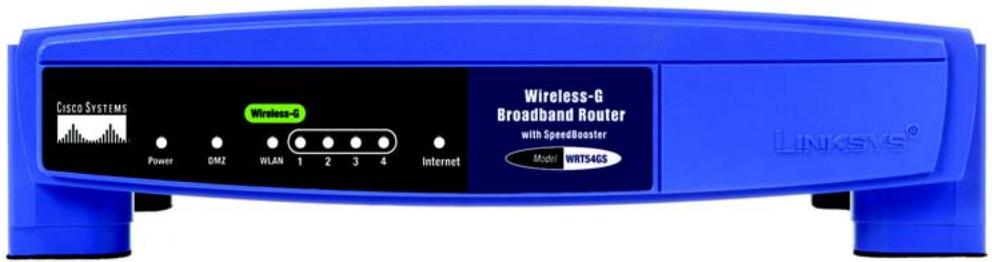

Figure 3-2 : Panneau avant du routeur

Orange/Blanc. Le logo Cisco désigne la touche SecureEasySetup du routeur. Il s'allume et reste orange lorsque le routeur est sous tension. La couleur orange indique que le routeur n'utilise pas actuellement la fonction SecureEasySetup, alors que la couleur blanche indique qu'il l'utilise. Lorsque le routeur passe en mode SecureEasySetup, le logo Cisco devient blanc et se met à clignoter. Lorsque le routeur a généré le SSID et la clé WPA partagée (également appelée WPA personnel), le logo Cisco cesse de clignoter et reste blanc.

Pour supprimer le SSID et la clé WPA partagée, maintenez la touche du logo Cisco enfoncée pendant cinq secondes. Le logo Cisco clignote lentement pendant la réinitialisation du routeur. Le logo Cisco devient orange pour indiquer que la réinitialisation a abouti.

Vert : Le voyant Power (Alimentation) s'allume et reste allumé tant que le routeur est sous tension. Il clignote à chaque démarrage lorsque le routeur passe en mode d'autodiagnostic.

Une fois le diagnostic terminé, le voyant reste allumé en permanence.

DMZ Vert. Le voyant DMZ indique l'utilisation en cours de la fonctionnalité DMZ. Il reste allumé tant que cette fonctionnalité est activée.

Vert. Le voyant WLAN s'allume lorsque la fonction sans fil est activée. Si le voyant clignote, cela signifie que le routeur traite actuellement l'envoi ou la réception de données sur le sans réseau.

Vert. Ces voyants, dont les numéros correspondent aux numéros des ports indiqués sur le panneau arrière du routeur, remplissent deux fonctions. Si un voyant est allumé en permanence, cela signifie que le routeur est correctement connecté à un périphérique via le port concerné. Un voyant qui clignote indique une activité réseau sur ce même port.

Vert. Le voyant Internet s'allume dès qu'une connexion est établie par l'intermédiaire du port

Chapitre 3 : Présentation du routeur haut débit sans fil G Panneau avant

REMARQUE : SecureEasySetup est une fonction qui facilite la configuration de votre réseau sans fil. Si vous disposez de périphériques SecureEasySetup, exécutez le CD-ROM de l'Assistant de configuration du routeur et suivez les instructions affichées pour utiliser SecureEasySetup. Vous pouvez également accéder au SecureEasySetup de l'utilitaire Web lorsque vous n'exécutez pas l'Assistant de configuration.

Routeur haut débit sans fil G avec SpeedBooster

Chapitre 4 : Connexion du routeur haut débit sans fil G Présentation

Ce chapitre présente deux séries d'instructions. Si le routeur haut débit sans fil G doit agir en tant que routeur unique de votre réseau, suivez les instructions de la section « Installation du matériel pour la connexion à votre modem haut débit ». Vous pouvez souhaiter exécuter des applications sur certains ordinateurs du réseau. Pour cela, vous devrez exécuter le routeur haut débit sans fil G derrière un autre routeur. Si vous envisagez d'installer le routeur haut débit sans fil G derrière un autre routeur de votre réseau, suivez les instructions de la section « Interconnexion de deux routeurs ».

Installation du matériel pour la connexion à votre modem haut débit

1. Mettez vos périphériques réseau hors tension. 2. Choisissez un emplacement offrant des conditions optimales pour le routeur. Le meilleur emplacement se situe généralement au centre de votre réseau sans fil, avec une visibilité directe sur toutes vos stations mobiles. 3. Réglez les antennes. Essayez de placer le routeur à un emplacement capable de couvrir votre réseau sans fil de façon optimale. En règle générale, plus l'antenne est haut placée, meilleures sont les performances. 4. Branchez un câble réseau Ethernet standard sur le port Internet du routeur, puis branchez l'autre extrémité du câble Ethernet à votre modem haut débit câble ou DSL.

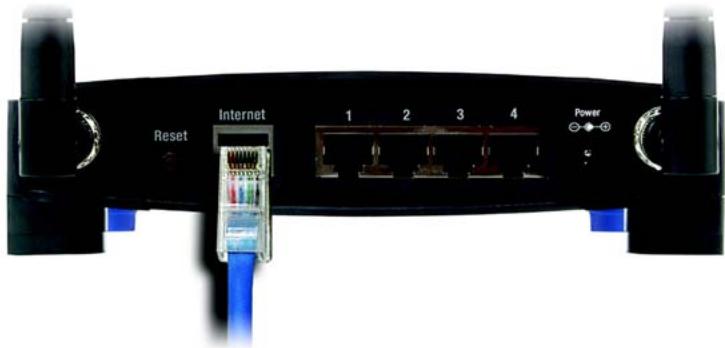

Figure 4-1 : Connexion du modem sur le port Internet du routeur.

Chapitre 4 : Connexion du routeur haut débit sans fil G Présentation

Routeur haut débit sans fil G avec SpeedBooster

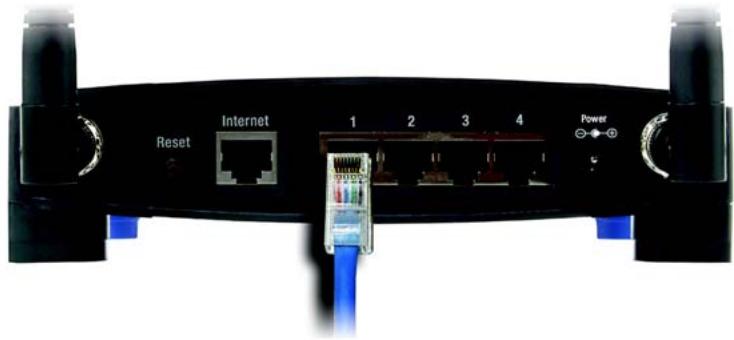

5. A l'aide d'un câble réseau Ethernet standard, connectez vos ordinateurs réseau ou périphériques Ethernet aux ports numérotés du routeur.

Figure 4-2 : Connexion de vos périphériques réseau

6. Branchez l'adaptateur électrique sur le port d'alimentation du routeur et branchez l'autre extrémité sur une prise d'alimentation. Si un adaptateur électrique et un cordon d'alimentation distinct vous ont été fournis, connectez le cordon d'alimentation à l'adaptateur électrique, puis branchez l'adaptateur électrique sur le port d'alimentation du routeur. Branchez le cordon d'alimentation sur une prise secteur.

IMPORTANT : veillez à utiliser l'adaptateur secteur fourni avec le routeur. L'utilisation d'un autre adaptateur pourrait endommager le routeur.

Figure 4-3 : Connexion de l'alimentation

L'installation matérielle est désormais terminée. Passez au « Chapitre 5 : Configuration du routeur haut débit sans fil - G » pour en savoir plus sur l'utilisation de l'utilitaire Web du routeur pour configurer les paramètres réseau du routeur. Chapitre 4 : Connexion du routeur haut débit sans fil G Installation du matériel pour la connexion à votre modem haut débit

Routeur haut débit sans fil G avec SpeedBooster

Installation du matériel pour l'interconnexion de deux routeurs

Certaines applications appliquent des paramètres à tous les ordinateurs connectés au routeur. Cependant, il se peut que vous ne souhaitiez pas appliquer tous ces paramètres dans votre réseau. Internet

Avant de connecter un routeur à un autre, vous devez vérifier si leurs adresses IP sont différentes.

Cette vérification est obligatoire car les deux routeurs peuvent, par défaut, posséder la même adresse IP. Tout d'abord, assurez-vous que le routeur n'est PAS connecté à votre réseau. Procédez ensuite comme suit : 1. Pour accéder à l'utilitaire Web de l'autre routeur, démarrez votre navigateur Web, puis saisissez l'adresse IP par défaut 192.168.1.1 de l'autre routeur ou l'adresse IP que vous avez définie, dans le champ Address (Adresse). Appuyez ensuite sur la touche Entrée. 2. Une fenêtre demandant la saisie d'un mot de passe apparaît. Ne remplissez pas le champ Nom d'utilisateur. Dans le champ Mot de passe, saisissez le mot de passe que vous avez défini (le mot de passe par défaut est admin). Cliquez sur le bouton OK. 3. Le premier écran qui apparaît affiche l'onglet Setup (Configuration). Dans la section Network Setup (Configuration du réseau), le paramètre Local IP Address (Adresse IP locale) est défini sur 192.168.1.1. Redéfinissez-le sur 192.168.2.1.

sans fil G Figure 4-4 : Connexion du routeur derrière un autre routeur

REMARQUE : Les étapes 1 à 4 présentent les instructions destinées à un routeur Linksys traditionnel ; néanmoins, si vous utilisez un routeur autre qu'un routeur Linksys, reportez-vous à la documentation de ce routeur pour connaître la procédure à suivre pour redéfinir son adresse IP locale sur 192.168.2.1.

4. Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour enregistrer vos modifications, puis quittez l'utilitaire Web.

5. Mettez vos périphériques réseau hors tension. Vous pouvez maintenant procéder à l'installation matérielle du routeur haut débit.

6. Choisissez un emplacement offrant des conditions optimales pour le routeur haut débit. Le meilleur emplacement se situe généralement au centre de votre réseau sans fil, avec une visibilité directe sur toutes vos stations mobiles.

7. Réglez les antennes. Essayez de placer le routeur à un emplacement capable de couvrir votre réseau sans fil de façon optimale. En règle générale, plus l'antenne est haut placée, meilleures sont les performances.

sans fil G Ordinateurs

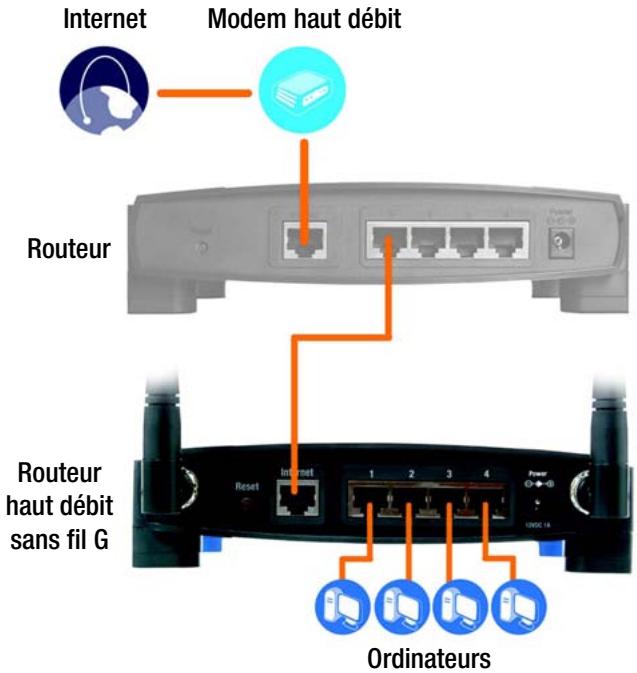

Figure 4-5 : Schéma de connexion à un autre routeur Chapitre 4 : Connexion du routeur haut débit sans fil G Installation du matériel pour l'interconnexion de deux routeurs

Routeur haut débit sans fil G avec SpeedBooster

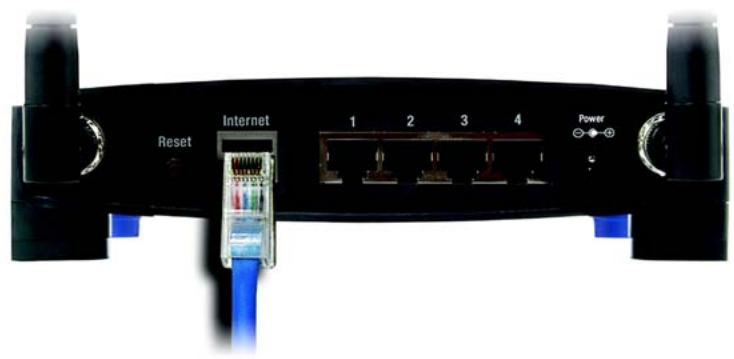

8. Connectez un câble réseau Ethernet standard au port Internet du routeur haut débit, puis connectez l'autre extrémité du câble Ethernet à l'un des ports Ethernet numérotés sur l'autre routeur.

Figure 4-6 : Connectez le port Internet du routeur haut débit au port Ethernet numéroté de l'autre routeur

9. Choisissez les ordinateurs réseau ou les périphériques Ethernet que vous souhaitez connecter au routeur. Débranchez les ordinateurs ou les périphériques choisis de l'autre routeur, puis connectez-les aux ports numérotés du routeur à l'aide d'un câble réseau Ethernet standard.

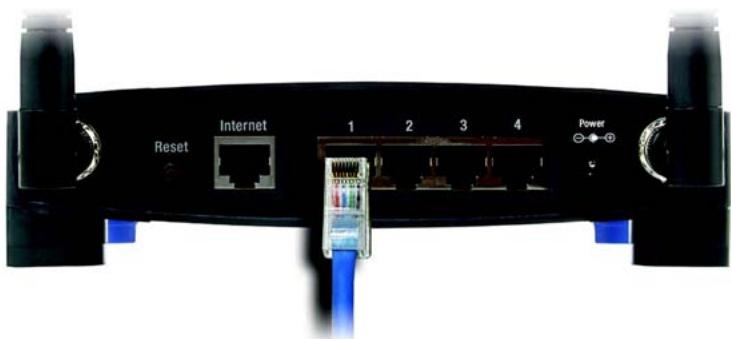

Figure 4-7 : Connexion de vos périphériques réseau

Chapitre 4 : Connexion du routeur haut débit sans fil G Installation du matériel pour l'interconnexion de deux routeurs

Routeur haut débit sans fil G avec SpeedBooster

10. Branchez l'adaptateur électrique sur le port d'alimentation du routeur et branchez l'autre extrémité sur une prise d'alimentation.

IMPORTANT : veillez à utiliser l'adaptateur secteur fourni avec le routeur. L'utilisation d'un autre adaptateur pourrait endommager le routeur.

Si un adaptateur électrique et un cordon d'alimentation distinct vous ont été fournis, connectez le cordon d'alimentation à l'adaptateur électrique, puis branchez l'adaptateur électrique sur le port d'alimentation du routeur. Branchez le cordon d'alimentation sur une prise secteur.

L'installation matérielle est

Figure 4-8 : Connexion de l'alimentation désormais terminée. Passez au « Chapitre 5 : Configuration du routeur haut débit sans fil G » pour en savoir plus sur l'utilisation de l'utilitaire Web du routeur pour configurer les paramètres réseau du routeur.

Chapitre 4 : Connexion du routeur haut débit sans fil G Installation du matériel pour l'interconnexion de deux routeurs

Routeur haut débit sans fil G avec SpeedBooster

Chapitre 5 : Configuration du routeur haut débit sans fil G Présentation

Vous devez toujours utiliser le CD-ROM d'installation lors de la première installation du routeur. Si vous ne souhaitez pas exécuter l'Assistant de configuration disponible sur le CD-ROM d'installation, configurez le routeur à l'aide de l'utilitaire Web. Les utilisateurs chevronnés peuvent également recourir à cet utilitaire pour configurer les paramètres avancés du routeur. Ce chapitre décrit les pages Web de l'utilitaire ainsi que leurs fonctions clés. Vous pouvez accéder à l'utilitaire à l'aide de votre navigateur Web à partir d'un ordinateur connecté au routeur. Dans le cadre d'une configuration réseau de base, la plupart des utilisateurs travaillent à partir des deux écrans suivants de l'utilitaire :

REMARQUE : Lors de la première installation du routeur, utilisez l'Assistant de configuration du

CD-ROM d'installation. Si vous souhaitez procéder à la configuration des paramètres avancés, lisez ce chapitre pour en savoir plus sur l'utilitaire Web. AVEZ-VOUS activé TCP/IP sur vos ordinateurs ? Les ordinateurs utilisent ce protocole pour communiquer sur le réseau. Pour plus d'informations sur TCP/IP, reportez-vous à l'« Annexe D : Aide de Windows ».

• Basic Setup (Configuration de base). dans l'écran Basic Setup (Configuration de base), saisissez les paramètres fournis par votre FAI.

• Management (Gestion) : cliquez sur l'onglet Administration, puis sur l'onglet Management (Gestion). Le mot de passe par défaut du routeur est admin. Pour sécuriser le routeur, choisissez un mot de passe autre que le mot de passe par défaut. Sept onglets principaux sont disponibles : Setup (Configuration), Wireless (Sans fil), Security (Sécurité), Access Restrictions (Restrictions d'accès), Applications & Gaming (Applications et jeux), Administration et Status (Etat). D'autres onglets apparaissent lorsque vous cliquez sur les onglets principaux. Pour accéder à l'utilitaire Web, démarrez Internet Explorer ou Netscape Navigator, puis saisissez l'adresse IP par défaut du routeur (192.168.1.1) dans le champ Adresse. Appuyez ensuite sur la touche Entrée. Une fenêtre demandant la saisie d'un mot de passe apparaît. (Les utilisateurs de systèmes autres que Windows XP obtiennent un écran semblable.) Ne remplissez pas le champ Nom d'utilisateur. Utilisez le mot de passe par défaut (admin) la première fois que vous ouvrez l'utilitaire Web (vous pouvez définir un nouveau mot de passe à partir de l'écran Management (Gestion) de l'onglet Administration), puis cliquez sur OK.

Chapitre 5 : Configuration du routeur haut débit sans fil G Présentation

Figure 5-1 : Ecran de saisie du mot de passe

Routeur haut débit sans fil G avec SpeedBooster

Onglet Setup - Basic Setup (Configuration - Configuration de base)

Le premier écran qui apparaît affiche l'onglet Setup (Configuration). Les options de cet onglet vous permettent de modifier les paramètres généraux du routeur. Modifiez ces paramètres comme indiqué, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur le bouton Cancel Changes (Annuler les modifications) pour les annuler.

Configuration Internet

La section Internet Setup (Configuration Internet) permet de configurer votre routeur conformément à votre connexion Internet. Vous pouvez vous procurer la plupart de ces informations auprès de votre fournisseur d'accès à Internet (FAI).

Type de connexion Internet

Choisissez le type de connexion Internet obtenu auprès de votre FAI à partir du menu déroulant Internet Connection Type (Type de connexion Internet). • DHCP : par défaut, le type de connexion Internet du routeur est défini sur Automatic Configuration - DHCP (Configuration automatique - DHCP). Vous devez conserver cette option uniquement si votre FAI prend en charge le protocole DHCP ou si vous vous connectez via une adresse IP dynamique. • Static IP (IP statique) : Si vous devez obligatoirement utiliser une adresse IP permanente pour vous connecter à Internet, sélectionnez l'option Static IP (IP statique).

Figure 5-3 : DHCP Connection Type

(Type de connexion DHCP)

Internet IP Address (Adresse IP Internet) : il s'agit de l'adresse IP du routeur, telle qu'elle apparaît sur Internet.

Votre FAI peut vous fournir l'adresse IP que vous devez spécifier dans ce champ. Subnet Mask (Masque de sous-réseau) : il s'agit du masque de sous-réseau du routeur, tel qu'il est fourni aux utilisateurs sur Internet (y compris à votre FAI). Votre FAI peut vous fournir le masque de sous-réseau. Gateway (Modem routeur) : votre FAI peut vous fournir l'adresse de modem routeur (il s'agit en fait de l'adresse IP du serveur du FAI). DNS. votre FAI peut vous fournir au moins une adresse IP de serveur DNS (Domain Name System).

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Setup - Basic Setup (Configuration - Configuration de base)

Figure 5-4 : Static IP Connection Type

(Type de connexion IP statique)

Routeur haut débit sans fil G avec SpeedBooster

• PPPoE : Certains fournisseurs d'accès à Internet DSL utilisent le protocole PPPoE (Point-to-Point Protocol over Ethernet) pour établir des connexions Internet. Si vous êtes connecté à Internet par l'intermédiaire d'une ligne DSL, demandez à votre FAI s'il utilise le protocole PPPoE. Si tel est le cas, vous devrez sélectionner l'option PPPoE.

User Name and Password (Nom d'utilisateur et mot de passe) : Saisissez le nom d'utilisateur et le mot de passe fournis par votre FAI. Connect on Demand: Max Idle Time (Connexion à la demande : délai d'inactivité maximal) : vous pouvez configurer le routeur afin qu'il désactive la connexion Internet après une période donnée d'inactivité (délai d'inactivité maximal). Si votre connexion Internet a été désactivée suite à son inactivité, l'option Connexion à la demande permet au routeur de rétablir automatiquement votre connexion dès que vous tentez d'accéder de nouveau à Internet. Si vous souhaitez sélectionner cette option, cliquez sur le bouton radio Connect on Demand (Connexion à la demande). Dans le champ Max Idle Time (Délai d'inactivité maximal), saisissez le nombre de minutes que vous souhaitez voir s'écouler avant la désactivation de votre connexion Internet.

Figure 5-5 : PPPoE Connection Type

(Type de connexion PPPoE)

Keep Alive Option: Redial Period (Option Maintenir la connexion : Rappel après) : Si vous sélectionnez cette option, le routeur procède régulièrement à une vérification de votre connexion Internet. Si vous êtes déconnecté, le routeur rétablit alors automatiquement votre connexion. Pour la sélectionner, cliquez sur le bouton radio en regard de Maintenir la connexion. Dans le champ Redial Period (Rappel après), spécifiez la fréquence à laquelle le routeur doit vérifier votre connexion Internet. Par défaut, le temps devant s'écouler avant le rappel est de 30 secondes.

PPTP : le protocole PPTP (Point-to-Point Tunneling Protocol) est un service appliqué uniquement dans le cadre de connexions intra-européennes.

Specify Internet IP Address (Spécifier l'adresse IP Internet) : il s'agit de l'adresse IP du routeur, telle qu'elle apparaît sur Internet. Votre FAI peut vous fournir l'adresse IP que vous devez spécifier dans ce champ. Subnet Mask (Masque de sous-réseau) : il s'agit du masque de sous-réseau du routeur, tel qu'il est fourni aux utilisateurs sur Internet (y compris à votre FAI). Votre FAI peut vous fournir le masque de sous-réseau. Gateway (Modem routeur) : Votre FAI peut vous fournir l'adresse de modem routeur. User Name and Password (Nom d'utilisateur et mot de passe) : Saisissez le nom d'utilisateur et le mot de passe fournis par votre FAI.

Figure 5-6 : PPTP Connection Type

(Type de connexion PPTP)

Connect on Demand: Max Idle Time (Connexion à la demande : délai d'inactivité maximal) : vous pouvez configurer le routeur afin qu'il désactive la connexion Internet après une période donnée d'inactivité (délai d'inactivité maximal). Si votre connexion Internet a été désactivée suite à son inactivité, l'option Connexion à la demande permet au routeur de rétablir automatiquement votre connexion dès que vous tentez d'accéder de nouveau à Internet. Si vous souhaitez sélectionner cette option, cliquez sur le bouton radio Connect on

Demand (Connexion à la demande). Dans le champ Max Idle Time (Délai d'inactivité maximal), saisissez le nombre de minutes que vous souhaitez voir s'écouler avant la désactivation de votre connexion Internet. Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Setup - Basic Setup (Configuration - Configuration de base)

Routeur haut débit sans fil G avec SpeedBooster

Keep Alive Option: Redial Period (Option Maintenir la connexion : Rappel après) : Si vous sélectionnez cette option, le routeur procède régulièrement à une vérification de votre connexion Internet. Si vous êtes déconnecté, le routeur rétablit alors automatiquement votre connexion. Pour la sélectionner, cliquez sur le bouton radio en regard de Maintenir la connexion. Dans le champ Redial Period (Rappel après), spécifiez la fréquence à laquelle le routeur doit vérifier votre connexion Internet. Par défaut, le temps devant s'écouler avant le rappel est de 30 secondes.

Câble Telstra. Câble Telstra est un service appliqué uniquement dans le cadre de connexions établies sur le territoire australien.

User Name and Password (Nom d'utilisateur et mot de passe) : Saisissez le nom d'utilisateur et le mot de passe fournis par votre FAI.

Heart Beat Server (Serveur Heart Beat) : il s'agit de l'adresse IP du routeur, telle qu'elle apparaît sur Internet. Votre FAI peut vous fournir l'adresse IP que vous devez spécifier dans ce champ. Connect on Demand: Max Idle Time (Connexion à la demande : délai d'inactivité maximal) : vous pouvez configurer le routeur afin qu'il désactive la connexion Internet après une période donnée d'inactivité (délai d'inactivité maximal). Si votre connexion Internet a été désactivée suite à son inactivité, l'option Connexion à la demande permet au routeur de rétablir automatiquement votre connexion dès que vous tentez d'accéder de nouveau à Internet. Si vous souhaitez sélectionner cette option, cliquez sur le bouton radio Connect on Demand (Connexion à la demande). Dans le champ Max Idle Time (Délai d'inactivité maximal), saisissez le nombre de minutes que vous souhaitez voir s'écouler avant la désactivation de votre connexion Internet.

Figure 5-8 : L2TP Connection Type

(Type de connexion L2TP)

Keep Alive Option: Redial Period (Option Maintenir la connexion : Rappel après) : Si vous sélectionnez cette option, le routeur procède régulièrement à une vérification de votre connexion Internet. Si vous êtes déconnecté, le routeur rétablit alors automatiquement votre connexion. Pour la sélectionner, cliquez sur le bouton radio en regard de Maintenir la connexion. Dans le champ Redial Period (Rappel après), spécifiez la fréquence à laquelle le routeur doit vérifier votre connexion Internet. Par défaut, le temps devant s'écouler avant le rappel est de 30 secondes.

L2TP : L2TP est un service appliqué uniquement dans le cadre de connexions établies en Israël.

User Name and Password (Nom d'utilisateur et mot de passe) : Saisissez le nom d'utilisateur et le mot de passe fournis par votre FAI. L2TP Server (Serveur L2TP). il s'agit de l'adresse IP du routeur, telle qu'elle apparaît sur Internet. Votre FAI peut vous fournir l'adresse IP que vous devez spécifier dans ce champ. Connect on Demand: Max Idle Time (Connexion à la demande : délai d'inactivité maximal) : vous pouvez configurer le routeur afin qu'il désactive la connexion Internet après une période donnée d'inactivité (délai d'inactivité maximal). Si votre connexion Internet a été désactivée suite à son inactivité, l'option Connexion à la demande permet au routeur de rétablir automatiquement votre connexion dès que vous tentez d'accéder de nouveau à Internet. Si vous souhaitez sélectionner cette option, cliquez sur le bouton radio Connect on Demand (Connexion à la demande). Dans le champ Max Idle Time (Délai d'inactivité maximal), saisissez le nombre de minutes que vous souhaitez voir s'écouler avant la désactivation de votre connexion Internet.

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Setup - Basic Setup (Configuration - Configuration de base)

Routeur haut débit sans fil G avec SpeedBooster

Keep Alive Option: Redial Period (Option Maintenir la connexion : Rappel après) : Si vous sélectionnez cette option, le routeur procède régulièrement à une vérification de votre connexion Internet. Si vous êtes déconnecté, le routeur rétablit alors automatiquement votre connexion. Pour la sélectionner, cliquez sur le bouton radio en regard de Maintenir la connexion. Dans le champ Redial Period (Rappel après), spécifiez la fréquence à laquelle le routeur doit vérifier votre connexion Internet. Par défaut, le temps devant s'écouler avant le rappel est de 30 secondes.

Paramètres facultatifs

Certains paramètres décrits ci-après peuvent être exigés par votre fournisseur d'accès à Internet. Renseignezvous auprès de votre fournisseur d'accès à Internet avant toute modification éventuelle. Router Name (Nom du routeur) : saisissez dans ce champ un nom de 39 caractères maximum qui identifie le routeur. Host Name/Domain Name (Nom d'hôte/Nom de domaine) : Saisissez les noms d'hôte et de domaine du routeur dans ces champs. Certains fournisseurs d'accès à Internet, notamment les fournisseurs d'accès par câble, exigent la saisie de ces deux noms à des fins d'identification. Vous devrez peut-être vérifier auprès de votre fournisseur d'accès à Internet si votre service Internet à haut débit a été configuré avec un nom d'hôte et un nom de domaine. Dans la plupart des cas, vous pourrez laisser ces champs vides.

Figure 5-9 : Optionnal Settings (Paramètres facultatifs)

MTU : Cette option détermine l'unité de transmission maximale. Elle spécifie la taille de paquet maximale autorisée pour la transmission Internet. De préférence, laissez une valeur comprise entre 1200 et 1500.

Pour permettre au routeur de choisir la meilleure valeur de MTU pour votre connexion Internet, sélectionnez l'option Auto. La valeur par défaut est Auto.

Configuration du réseau

La section Network Setup (Configuration réseau) modifie les paramètres du réseau connecté aux ports Ethernet du routeur. La configuration sans fil s'effectue à partir de l'onglet Wireless (Sans fil).

Figure 5-10 : Router IP Address (Adresse IP du routeur)

Adresse IP du routeur

Cette section présente l'adresse IP et le masque de sous-réseau du routeur, tels qu'ils apparaissent sur votre réseau.

Paramètres du serveur d'adresses de réseau (DHCP)

Les paramètres de cette section vous permettent de configurer le serveur DHCP (protocole de configuration dynamique de l’hôte) du routeur. Vous pouvez utiliser le routeur en tant que serveur DHCP de votre réseau. Un serveur DHCP attribue automatiquement une adresse IP à chaque ordinateur de votre réseau. Si vous choisissez d'activer l'option de serveur DHCP du routeur, il vous faut configurer tous les ordinateurs de votre réseau pour les connecter à un serveur DHCP (le routeur) et vérifier qu'aucun autre serveur DHCP n'est présent sur le réseau. Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Setup - Basic Setup (Configuration - Configuration de base)

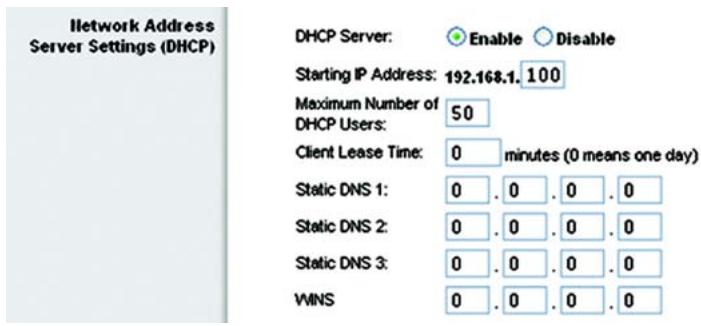

Figure 5-11 : Network Address Server Settings

(Paramètres du serveur d'adresse de réseau) 17

Routeur haut débit sans fil G avec SpeedBooster

DHCP Server (Serveur DHCP) : Cette option est activée par défaut. Si vous disposez déjà d'un serveur DHCP sur votre réseau ou que vous ne souhaitez utiliser aucun serveur DHCP, cliquez sur le bouton radio Disable

(Désactiver). Aucune autre fonctionnalité DHCP n'est alors disponible. Starting IP Address (Adresse IP de début) : Saisissez la valeur de début que devra utiliser le serveur DHCP pour la publication des adresses IP. L'adresse IP par défaut du routeur étant 192.168.1.1, l'adresse IP de début doit être 192.168.1.2, voire supérieure, mais rester inférieure à 192.168.1.253. L'adresse IP de début attribuée par défaut est 192.168.1.100. Maximum Number of DHCP Users (Nombre maximal d'utilisateurs DHCP) : Saisissez le nombre maximal d'ordinateurs auxquels le serveur DHCP peut attribuer des adresses IP. Ce nombre ne peut pas être supérieur à 253. La valeur par défaut est 50. Client Lease Time (Durée de connexion du client) : Cette option détermine la période pendant laquelle un utilisateur du réseau est autorisé à se connecter au routeur à l'aide de son adresse IP dynamique actuelle. Saisissez la durée (en minutes) pendant laquelle l'adresse IP dynamique est allouée à l'utilisateur. Une fois ce délai écoulé, l'utilisateur se voit automatiquement attribuer une nouvelle adresse IP dynamique. La valeur par défaut est 0 minutes, ce qui correspond à un jour. Static DNS (DNS statique) (1-3) : Le système DNS (Domain Name System) est le service adopté par Internet pour convertir des noms de domaine ou de site Web en adresses Internet ou URL. Votre FAI peut vous fournir au moins une adresse IP de serveur DNS. Si vous souhaitez en utiliser une autre, saisissez cette adresse IP dans l'un de ces champs. Vous pouvez saisir jusqu'à trois adresses IP de serveur DNS. Le routeur utilise alors ces trois adresses IP pour accéder plus rapidement aux serveurs DNS en cours d'utilisation. WINS : Le système WINS (Windows Internet Naming Service) permet de gérer l'interaction entre chaque ordinateur et Internet. Si vous optez pour un serveur WINS, saisissez son adresse IP dans ce champ. Autrement, laissez-le vide.

Changez le fuseau horaire de votre réseau à partir du menu déroulant Time Setting (Réglage de l'heure). Vous pouvez même régler automatiquement votre horloge pour le passage à l'heure d'été. Figure 5-12 : Time Setting (Réglage de l'heure)

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Setup - Basic Setup (Configuration - Configuration de base)

Routeur haut débit sans fil G avec SpeedBooster

Onglet Setup - DDNS (Configuration - DDNS)

Le routeur inclut une fonction DDNS (Dynamic Domain Name System) vous permettant d'attribuer un nom de domaine et d'hôte fixe à une adresse IP Internet dynamique. Ceci peut s'avérer utile si vous hébergez votre propre site Web, un serveur FTP ou tout autre type de serveur avec le routeur. Avant d'opter pour cette fonctionnalité, vous devez obtenir la connexion à un service DDNS auprès de fournisseurs spécialisés, tels que www.dyndns.org ou www.TZO.com. Si vous ne souhaitez pas utiliser cette fonction, ne modifiez pas l'option par défaut, Disable (Désactiver).

DDNS Service DDNS si votre service DDNS est fourni par DynDNS.org, sélectionnez DynDNS.org dans le menu déroulant. Si votre fournisseur de service DDNS est TZO, sélectionnez TZO.com. Les fonctions offertes par l'écran DDNS varient en fonction de votre fournisseur de service DDNS.

DDNS Service (Service DDNS) : à partir de ce menu déroulant, saisissez le service DDNS dont vous êtes membre. User Name (Nom d'utilisateur) : saisissez le nom d'utilisateur de votre compte DDNS. Password (Mot de passe) : Saisissez le mot de passe de votre compte DDNS. Host Name (Nom d'hôte) : Il s'agit de l'URL DDNS attribuée par le service DDNS. Internet IP Address (Adresse IP Internet) : Il s'agit de l'adresse IP actuelle du routeur, telle qu'elle apparaît sur Internet. Status (Etat) : affiche l'état de la connexion DDNS.

E-mail Address (Adresse électronique), TZO Key (Clé TZO) et Domain Name (Nom de domaine) : Saisissez les paramètres du compte ouvert auprès de TZO. Internet IP Address (Adresse IP Internet) : l'adresse IP Internet du routeur est indiquée dans ce champ. Etant dynamique, cette adresse change.

Figure 5-14 : Onglet Setup - DDNS (Configuration - DDNS)

- TZO (Configuration - TZO)

Status (Etat) : L'état de la connexion du service DDNS est spécifié dans ce champ.

Modifiez ces paramètres comme indiqué, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur le bouton Cancel Changes (Annuler les modifications) pour les annuler. Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Setup - DDNS (Configuration - DDNS)

Routeur haut débit sans fil G avec SpeedBooster

Onglet Setup - MAC Address Clone (Configuration - Adresse MAC dupliquée)

Une adresse MAC désigne un code à 12 chiffres attribué à un composant matériel unique en vue de son identification. Certains fournisseurs d'accès à Internet exigent l'enregistrement d'une adresse MAC pour accéder à Internet. Si vous ne souhaitez pas enregistrer une nouvelle adresse MAC chez votre fournisseur d'accès à Internet, vous pouvez attribuer au routeur l'adresse MAC actuellement enregistrée auprès de votre fournisseur d'accès à Internet via la fonctionnalité Adresse MAC dupliquée. Enable/Disable (Activer/Désactiver) : pour dupliquer ou cloner l'adresse MAC, cliquez sur le bouton radio en regard de l'option Enable (Activer). User Defined Entry (Entrée définie par l'utilisateur) : Saisissez dans ce champ l'adresse MAC enregistrée auprès de votre fournisseur d'accès à Internet.

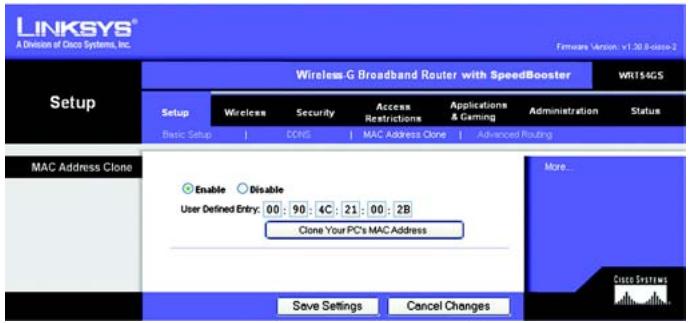

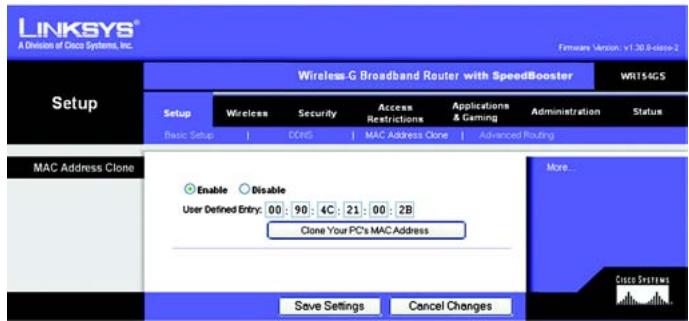

Figure 5-15 : Onglet Setup - MAC Address Clone

(Configuration - Adresse MAC dupliquée)

Clone Your PC’s MAC Address (Dupliquer l'adresse MAC de votre ordinateur) : cliquez sur ce bouton pour dupliquer l'adresse MAC.

Modifiez ces paramètres comme indiqué, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur le bouton Cancel Changes (Annuler les modifications) pour les annuler.

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Setup - MAC Address Clone (Configuration - Adresse MAC dupliquée)

Routeur haut débit sans fil G avec SpeedBooster

Onglet Setup - Advanced Routing (Configuration - Routage avancé)

Vous pouvez faire appel aux options de cet onglet pour définir les fonctions avancées du routeur. La section Mode opérationnel vous permet de sélectionner le ou les types de fonctions avancées à utiliser. Les options de la section Routage dynamique vous permettent de régler le mode de transmission des paquets sur votre réseau. Les options de la section Routage statique permettent de définir un itinéraire fixe vers une autre destination du réseau. Operating Mode (Mode opérationnel) : Sélectionnez le mode sous lequel le routeur doit opérer. Si le routeur concerné héberge la connexion de votre réseau à Internet, sélectionnez l'option Gateway (Modem routeur). Si un autre routeur existe sur le réseau, sélectionnez Router (Routeur). Si vous choisissez l'option Router (Routeur), la section Dynamic Routing (Routage dynamique) sera disponible en option. Dynamic Routing (Routage dynamique) : Cette fonctionnalité permet au routeur de s'adapter automatiquement aux modifications physiques apportées à la configuration du réseau et d'échanger les tableaux de routage avec le ou les autres routeurs. Le routeur détermine l'itinéraire des paquets du réseau en fonction du plus petit nombre de sauts relevés entre le composant source et l'élément de destination. Cette fonctionnalité est définie par défaut sur Disabled (Désactivé). Vous pouvez également sélectionner l'option LAN & Wireless (LAN et sans fil) du menu déroulant pour effectuer un routage dynamique sur vos réseaux Ethernet et sans fil. De même, vous pouvez choisir l'option WAN pour créer un routage dynamique avec les données provenant d'Internet. Enfin, l'option Both (Les deux) vous permet de créer un routage dynamique pour les deux réseaux, ainsi que pour les données issues d'Internet.

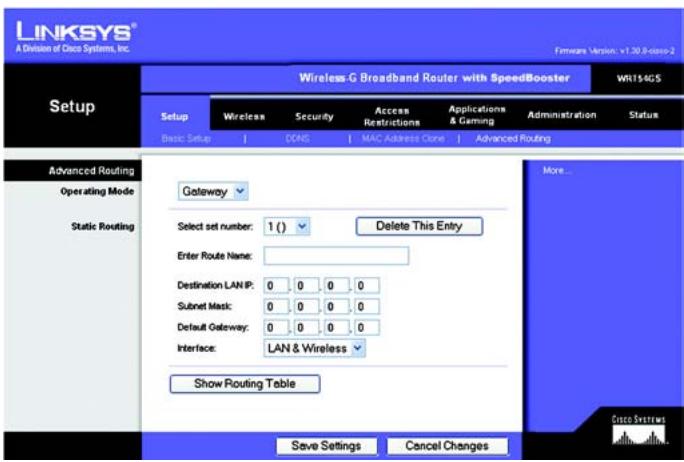

Figure 5-16 : Onglet Setup - Advanced Routing

(Gateway) (Configuration - Routage avancé [Modem routeur])

Static Routing (Routage statique) : Pour définir un itinéraire statique entre le routeur et un autre réseau, choisissez un nombre dans la liste déroulante de la section Static Routing (Routage statique). Un itinéraire statique identifie un chemin pré-défini que les informations du réseau doivent emprunter pour atteindre un hôte ou un réseau spécifique. Saisissez les informations décrites ci-dessous pour définir un nouvel itinéraire statique. Cliquez sur le bouton Delete This Entry (Supprimer cette entrée) pour supprimer un itinéraire statique.

Enter Route Name (Entrer le nom de l'itinéraire) : Saisissez dans ce champ le nom de l'itinéraire. Vous pouvez saisir jusqu'à 25 caractères alphanumériques. Destination LAN IP (Adresse IP du réseau local de destination) : Cette option identifie l'adresse du réseau distant ou hôte auquel vous souhaitez attribuer un itinéraire statique. Subnet Mask (Masque de sous-réseau) : Cette option détermine quelle partie de l'Adresse IP du réseau local de destination correspond au réseau et quelle partie correspond à l'hôte.

Figure 5-17 : Onglet Setup - Advanced Routing

(Router) (Configuration - Routage avancé [Routeur])

Default Gateway (Modem routeur par défaut) : Il s'agit de l'adresse IP de la passerelle permettant le contact entre le routeur et le réseau ou l'hôte distant.

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Setup - Advanced Routing (Configuration - Routage avancé)

Routeur haut débit sans fil G avec SpeedBooster

Interface : Cette option vous indique si l'adresse IP de destination est située sur l'interface LAN & Wireless

(LAN et sans fil), c'est-à-dire les réseaux Ethernet et sans fil, sur l'interface WAN (Internet) ou sur l'interface Loopback (de bouclage), c'est-à-dire un réseau factice sur lequel un ordinateur agit en qualité de réseau, indispensable pour certains programmes logiciels. Cliquez sur le bouton Show Routing Table (Afficher le tableau de routage) pour visualiser les itinéraires statiques déjà définis. Modifiez ces paramètres comme indiqué, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur le bouton Cancel Changes (Annuler les modifications) pour les annuler.

Onglet Wireless - Basic Wireless Settings (Sans fil - Paramètres sans fil de base)

Les paramètres de base des réseaux sans fil sont définis dans cet écran. Wireless Network Mode (Mode réseau sans fil) : Vous pouvez sélectionner les normes de connexion sans fil fonctionnant sur votre réseau dans ce menu déroulant. Si vous disposez à la fois de périphériques 802.11g et 802.11b sur votre réseau, conservez le paramètre par défaut Mixte. Si vous utilisez uniquement des périphériques 802.11g, sélectionnez G-Only (G uniquement). Si vous travaillez uniquement avec des périphériques 802.11b, sélectionnez B-Only (B uniquement). Si votre réseau ne comporte aucun périphérique 802.11g ni 802.11b, sélectionnez l'option Disable (Désactiver). SpeedBooster fonctionne automatiquement avec tous les paramètres, tout en fournissant la valeur ajoutée d'une plus grande vitesse sur le réseau, voire d'une vitesse encore plus élevée lorsque seuls les produits SpeedBooster sont utilisés. Wireless Network Name (SSID) (Nom du réseau sans fil [SSID]) : le SSID correspond au nom de réseau partagé par tous les points d'un réseau sans fil. Il doit être identique pour tous les périphériques du réseau sans fil. Ce paramètre tient compte de la casse et ne doit pas comprendre plus de 32 caractères. Tous les caractères du clavier peuvent être utilisés. Assurez-vous que ce paramètre est identique pour tous les points de votre réseau sans fil. Pour optimiser la sécurité de votre système, vous devez remplacer le nom du réseau sans fil par défaut (linksys) par un nom unique.

REMARQUE : SpeedBooster fonctionne UNIQUEMENT en mode Infrastructure.

Wireless Channel (Canal sans fil) : Sélectionnez le canal approprié dans la liste fournie en fonction de vos paramètres réseau. Tous les périphériques de votre réseau sans fil doivent diffuser sur le même canal pour fonctionner correctement.

Wireless SSID Broadcast (Diffusion SSID sans fil) : Lorsque des ordinateurs clients sans fil recherchent des réseaux sans fil auxquels s'associer, ils détectent le SSID diffusé par le routeur. Pour diffuser le SSID du routeur, conservez le paramètre par défaut, Enable (Activer). Si vous ne souhaitez pas diffuser le SSID du routeur, sélectionnez Disable (Désactiver). Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Wireless - Basic Wireless Settings (Sans fil - Paramètres sans fil de base)

Routeur haut débit sans fil G avec SpeedBooster

SecureEasySetup : Si vous n'avez pas utilisé cette possibilité de connexion réseau lors de l'exécution de l'assistant de configuration, vous pouvez l'utiliser maintenant en cliquant sur le logo vert. Lorsque vous êtes invité à lancer la configuration du bouton-poussoir, cliquez sur OK.

Reset Security (Réinitialiser la sécurité) : Utilisez ce bouton pour réinitialiser les paramètres de sécurité de votre réseau. Vous devez relancer SecureEasySetup sur chacun des périphériques de votre réseau pour l'y associer à nouveau.

Une fois terminée la configuration des périphériques de votre réseau sans fil, cliquez sur le bouton Next (Suivant) pour continuer.

IMPORTANT : Si vous utilisez la technologie

WPA, gardez toujours à l'esprit que chaque périphérique de votre réseau sans fil DOIT utiliser la même méthode WPA et la même clé partagée, sans quoi le réseau ne fonctionnera pas correctement.

Modifiez ces paramètres comme indiqué, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur le bouton Cancel Changes (Annuler les modifications) pour les annuler.

Onglet Wireless - Wireless Security (Sans fil - Sécurité sans fil)

Les paramètres de cette section permettent de configurer la sécurité de votre réseau sans fil. Le routeur prend en charge six options en mode Sécurité sans fil : WPA Personal (WPA personnel), WPA Enterprise (WPA entreprise), WPA2 Personal (WPA2 personnel), WPA2 Enterprise (WPA2 entreprise), RADIUS et WEP. WPA, acronyme de Wi-Fi Protected Access, désigne une norme de sécurité plus puissante que le système de cryptage WEP. WEP est l'acronyme de Wired Equivalent Privacy et RADIUS l'acronyme de Remote Authentication Dial-In User Service. Ces six modèles font l'objet d'une description sommaire ci-après. Pour obtenir des instructions plus détaillées sur la configuration de la sécurité sans fil du routeur, consultez l'« Annexe B : Sécurité sans fil ».

WPA Personal (WPA personnel) : le système WPA vous propose deux méthodes de cryptage, TKIP et AES, associées à des clés de cryptage dynamiques. Sélectionnez le type d'algorithme : TKIP ou AES. Entrez une clé pré-partagée WPA composée de 8 à 63 caractères. Précisez ensuite un délai de renouvellement des clés du groupe dans la zone Group Key Renewal (Renouvellement des clés du groupe) pour indiquer au routeur à quelle fréquence il doit changer les clés de cryptage.

WPA Enterprise (WPA entreprise) : Cette option associe le système WPA à l'utilisation conjointe d'un serveur

RADIUS (à sélectionner uniquement lorsqu'un serveur RADIUS est connecté au routeur). Tout d'abord, sélectionnez le type d'algorithme WPA à utiliser, soit TKIP ou AES. Saisissez l'adresse IP et le numéro de port du serveur RADIUS, ainsi qu'une clé partagée entre le routeur et le serveur. Enfin, saisissez un délai de renouvellement des clés dans la zone Key Renewal Timeout (Délai de renouvellement des clés) pour préciser au routeur la fréquence à laquelle il doit changer les clés de cryptage.

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Wireless - Wireless Security (Sans fil - Sécurité sans fil)

Figure 5-20 : Onglet Wireless - Wireless

Security (WPA Enterprise) (Sans fil - Sécurité sans fil [WPA entreprise]) 23

Routeur haut débit sans fil G avec SpeedBooster

WPA2 Personal (WPA2 personnel) : le système WPA2 vous propose deux méthodes de cryptage, TKIP et AES, associées à des clés de cryptage dynamiques. Sélectionnez le type d'algorithme, AES ou TKIP + AES. Entrez une clé pré-partagée WPA composée de 8 à 63 caractères. Précisez ensuite un délai de renouvellement des clés du groupe dans la zone Group Key Renewal (Renouvellement des clés du groupe) pour indiquer au routeur à quelle fréquence il doit changer les clés de cryptage.

WPA2 Enterprise (WPA2 entreprise) : cette option associe le système WPA2 à l'utilisation conjointe d'un serveur

RADIUS (à sélectionner uniquement lorsqu'un serveur RADIUS est connecté au routeur). Tout d'abord, sélectionnez le type d'algorithme WPA à utiliser, AES ou TKIP + AES. Saisissez l'adresse IP et le numéro de port du serveur RADIUS, ainsi qu'une clé partagée entre le routeur et le serveur. Enfin, saisissez un délai de renouvellement des clés dans la zone Key Renewal Timeout (Délai de renouvellement des clés) pour préciser au routeur la fréquence à laquelle il doit changer les clés de cryptage.

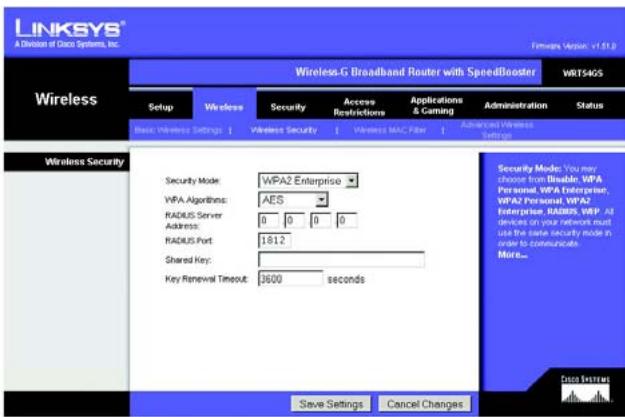

Figure 5-22 : Onglet Wireless - Wireless Security

(WPA2 Enterprise) (Sans fil - Sécurité sans fil [WPA2 entreprise])

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Wireless - Wireless Security (Sans fil - Sécurité sans fil)

Routeur haut débit sans fil G avec SpeedBooster

RADIUS : Cette option associe le système WEP à l'utilisation conjointe d'un serveur RADIUS (à sélectionner uniquement lorsqu'un serveur RADIUS est connecté au routeur). Saisissez d'abord l'adresse IP et le numéro de port du serveur RADIUS, ainsi qu'une clé partagée entre le routeur et le serveur. Sélectionnez ensuite une clé de transmission par défaut en regard de l'option appropriée Default Transmit Key (Clé de transmission par défaut), puis un niveau de cryptage WEP : 64 bits 10 hex digits (64 bits et 10 chiffres hexadécimaux) ou 128 bits

26 hex digits (128 bits et 26 chiffres hexadécimaux). Enfin, générez une clé WEP à l'aide de l'option Passphrase (Phrase de passe) ou saisissez-la manuellement.

IMPORTANT : Si vous utilisez le cryptage WEP, gardez toujours à l'esprit que chaque périphérique de votre réseau sans fil DOIT utiliser la même méthode de cryptage WEP et la même clé de cryptage, sans quoi votre réseau sans fil ne fonctionnera pas correctement.

Figure 5-23 : Onglet Wireless - Wireless Security

(RADIUS) (Sans fil - Sécurité sans fil [RADIUS]) WEP : le système WEP est une méthode de cryptage élémentaire, moins sécurisée que le système WPA. Pour utiliser ce système, sélectionnez une clé de transmission par défaut en regard de l'option appropriée Default Transmit Key (Clé de transmission par défaut), puis un niveau de cryptage WEP : 64 bits 10 hex digits (64 bits et 10 chiffres hexadécimaux) ou 128 bits 26 hex digits (128 bits et 26 chiffres hexadécimaux). Générez ensuite une clé WEP à partir de l'option Passphrase (Phrase de passe) ou entrez-la manuellement. Modifiez ces paramètres comme indiqué, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur le bouton Cancel Changes (Annuler les modifications) pour les annuler. Pour obtenir des instructions plus détaillées sur la configuration de la sécurité sans fil du routeur, consultez l'« Annexe B : Sécurité sans fil ».

Figure 5-24 : Onglet Wireless - Wireless Security

(WEP) (Sans fil - Sécurité sans fil [WEP]) Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Wireless - Wireless Security (Sans fil - Sécurité sans fil)

Routeur haut débit sans fil G avec SpeedBooster

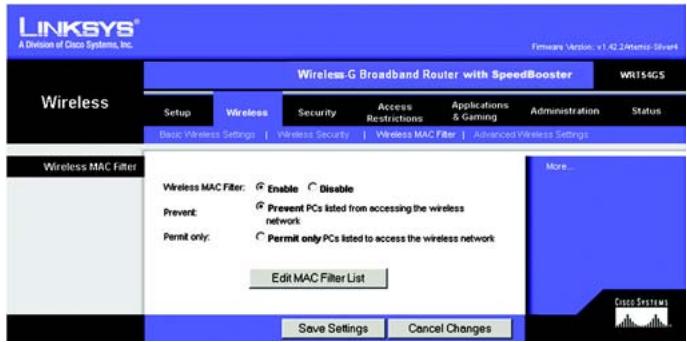

Onglet Wireless - Wireless MAC Filter (Sans fil - Filtre MAC sans fil)

Vous pouvez filtrer l'accès sans fil selon les adresses MAC des périphériques sans fil qui émettent dans le rayon d'action de votre réseau. Wireless MAC Filter (Filtre MAC sans fil) : pour filtrer les utilisateurs sans fil selon leur adresse MAC en autorisant ou bloquant l'accès, cliquez sur Enable (Activer). Pour ne pas filtrer les utilisateurs selon leur adresse MAC, sélectionnez Disable (Désactiver). Prevent (Bloquer) : cliquez sur ce bouton pour bloquer l'accès sans fil par l'adresse MAC. Permit Only (Autoriser uniquement) : cliquez sur ce bouton pour autoriser l'accès sans fil en fonction de l'adresse MAC.

Edit MAC Address Filter List (Modifier la liste de filtrage des adresses MAC) : cliquez sur ce bouton pour ouvrir la liste de filtrage des adresses MAC. L'écran qui apparaît vous permet de répertorier par adresse MAC les utilisateurs auxquels vous souhaitez autoriser ou bloquer l'accès. Pour vous y référer plus facilement, cliquez sur le bouton Wireless Client MAC List (Liste MAC des clients sans fil) pour afficher la liste des utilisateurs du réseau selon leur adresse MAC.

Modifiez ces paramètres comme indiqué, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur le bouton Cancel Changes (Annuler les modifications) pour les annuler.

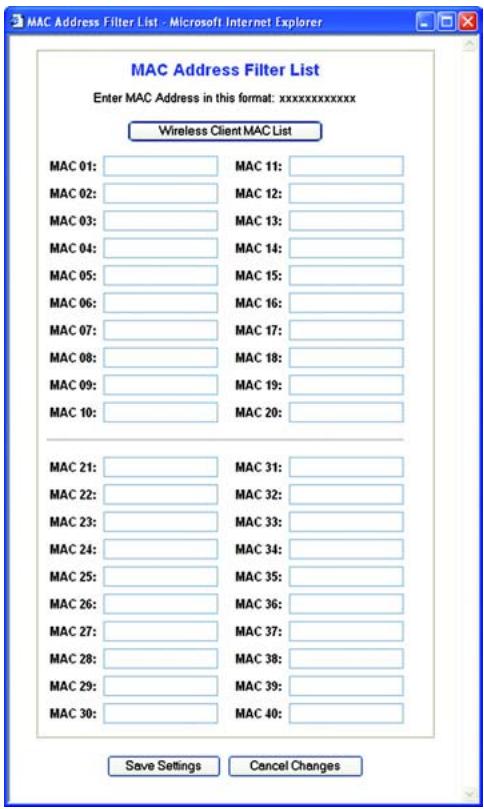

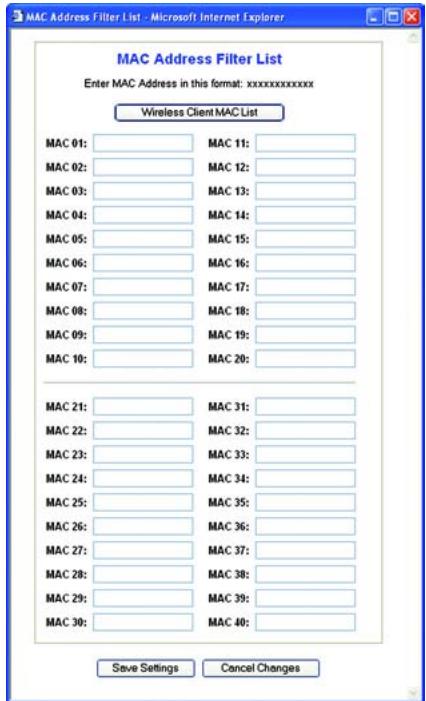

Figure 5-26 : MAC Address Filter List

(Liste de filtrage des adresses MAC) Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Wireless - Wireless MAC Filter (Sans fil - Filtre MAC sans fil)

Routeur haut débit sans fil G avec SpeedBooster

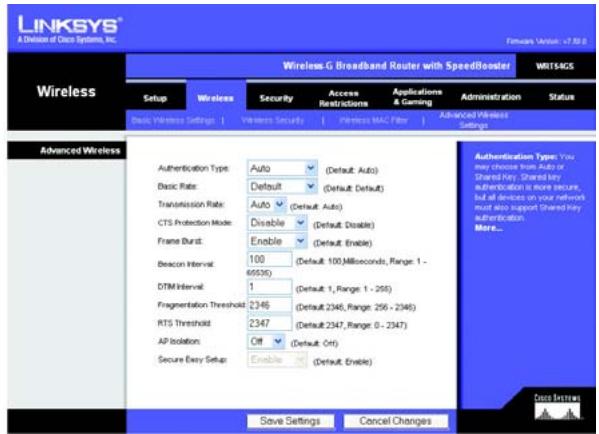

Onglet Wireless - Advanced Wireless Settings (Sans fil - Paramètres sans fil avancés)

Vous pouvez utiliser les options de cet onglet pour définir les fonctions sans fil avancées du routeur. Il est préférable de réserver cette tâche à un administrateur chevronné, car des paramètres mal définis risqueraient de diminuer les performances de votre infrastructure sans fil. Authentication Type (Type d'authentification) : La valeur Auto définie par défaut vous permet de choisir entre une authentification Système ouvert ou Clé partagée. En mode d'authentification Open System (Système ouvert), l'expéditeur et le destinataire n'utilisent PAS de clé WEP pour l'authentification. En revanche, ils utilisent ce type de clé en mode Shared Key (Clé partagée). Basic Rate (Taux de base) : En réalité, ce paramètre n'est pas un taux de transmission unique, mais une série de taux auxquels le routeur peut transmettre des données. Le routeur publie son taux de base aux autres périphériques sans fil de votre réseau afin qu'ils connaissent les taux appliqués. Il informe également qu'il sélectionnera automatiquement le meilleur taux de transmission. L'option définie par défaut est Default (Par défaut) lorsque le routeur prend en charge tous les taux de transmission sans fil standard (1-2 Mbps (1-2 Mbits/s), 5.5 Mbps (5,5 Mbits/s), 11 Mbps (11 Mbits/s), 18 Mbps (18 Mbits/s) et 24 Mbps (24 Mbits/s)). D'autres options disponibles sont 1-2 Mbps (1-2 Mbits/s), utilisées dans le cadre de technologies sans fil plus anciennes, et All (Tous) lorsque le routeur prend en charge tous les taux disponibles pour la transmission sans fil de données. Le paramètre Taux de base n'indique pas le taux réel de transmission des données. Pour préciser le taux de transmission des données du routeur, utilisez l'option Transmission Rate (Taux de transmission).

Transmission Rate (Taux de transmission) : Vous devez définir le taux de transmission des données en fonction de la vitesse de votre réseau sans fil. Vous pouvez faire votre choix parmi les diverses vitesses de transmission proposées ou sélectionner l'option Auto pour demander au routeur d'adopter automatiquement le taux de transmission le plus rapide possible et activer la fonctionnalité de reconnexion automatique. Celle-ci est alors chargée de déterminer la meilleure vitesse de connexion possible entre le routeur et un client sans fil. La valeur par défaut est Auto.

CTS Protection Mode (Mode de protection CTS) : ce mode doit rester désactivé sauf si vous rencontrez des problèmes graves avec vos produits sans fil G, notamment l'incapacité de transmettre des données au routeur dans un environnement à trafic 802.11b surchargé. Cette fonction augmente la capacité du routeur à capter toutes les transmissions sans fil G, mais réduit considérablement les performances. Frame Burst (Rafale de trames) : Selon le fabricant de vos produits sans fil, vous pouvez optimiser les performances de votre réseau en choisissant d'activer cette option. Si vous n'êtes pas certain du mode d'utilisation de cette option, conservez la valeur par défaut Disable (Désactiver).

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Wireless - Advanced Wireless Settings (Sans fil - Paramètres sans fil avancés)

Routeur haut débit sans fil G avec SpeedBooster

Beacon Interval (Intervalle de transmission de balise) : La valeur par défaut est 100. Entrez une valeur comprise entre 1 et 65 535 millisecondes. La valeur Intervalle de transmission de balise indique l'intervalle de fréquence de la balise. Une balise désigne un paquet diffusé par le routeur pour synchroniser le réseau sans fil.

DTIM Interval (Intervalle DTIM) : cette valeur, comprise entre 1 et 255, indique l'intervalle du message d'indication de transmission de données (DTIM). Un champ DTIM est un champ de compte à rebours chargé d'informer les clients sur la prochaine fenêtre à utiliser pour écouter des messages de diffusion ou de multidiffusion. Après avoir mis en mémoire tampon les messages de diffusion ou de multidiffusion des clients qui lui sont associés, le routeur transmet le DTIM suivant en fonction d'une valeur d'intervalle DTIM. Ses clients sont informés par les balises et se préparent à recevoir les messages de diffusion et de multidiffusion. La valeur par défaut est 1. Fragmentation Threshold (Seuil de fragmentation) : Cette valeur permet de spécifier la taille maximale d'un paquet avant de fragmenter les données en plusieurs paquets. Si le taux d'erreurs de paquet que vous rencontrez est élevé, vous pouvez légèrement augmenter le seuil de fragmentation. Un seuil de fragmentation trop bas peut se traduire par des performances faibles du réseau. Seule une légère diminution de la valeur par défaut est recommandée. Dans la plupart des cas, il est préférable de conserver la valeur par défaut (2346). RTS Threshold (Seuil RTS) : Si vous faites face à un flux de données incohérent, seule une réduction légère de la valeur par défaut (2347) est conseillée. Si un paquet du réseau est plus petit que la taille prédéfinie du seuil RTS, le mécanisme RTS/CTS n'est pas activé. Le routeur transmet des trames RTS (Request To Send, demande d'émission) à une station de réception donnée et négocie l'envoi d'une trame de données. Après réception d'un signal RTS, la station sans fil répond par une trame CTS (Clear To Send, prêt pour émission) pour autoriser le lancement de la transmission. Le seuil RTS doit conserver sa valeur par défaut 2347. Modifiez ces paramètres comme indiqué, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur le bouton Cancel Changes (Annuler les modifications) pour les annuler.

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Wireless - Advanced Wireless Settings (Sans fil - Paramètres sans fil avancés)

Routeur haut débit sans fil G avec SpeedBooster

Onglet Security - Firewall (Sécurité - Pare-feu)

Firewall Protection (Protection par pare-feu) : Activez cette fonctionnalité pour utiliser la technologie SPI (Stateful Packet Inspection) et procédez à une vérification plus poussée des paquets de données infiltrant votre environnement réseau. Block WAN Requests (Blocage des requêtes WAN) : activez la fonctionnalité de blocage des requêtes WAN en cochant la case en regard de l'option Block Anonymous Internet Requests (Bloquer les requêtes Internet anonymes). De cette manière, vous empêcherez d'autres utilisateurs Internet de détecter votre réseau ou de le sonder par test Ping. La fonctionnalité de blocage des requêtes WAN vous permet également de renforcer la sécurité de votre réseau en masquant les ports de votre réseau. Ces deux fonctions de la fonctionnalité de blocage des requêtes WAN rendent plus délicate toute tentative d'infiltration de votre réseau pour des utilisateurs externes. Par défaut, cette fonctionnalité est activée. Sélectionnez Disabled (Désactivé) pour autoriser les requêtes Internet anonymes.

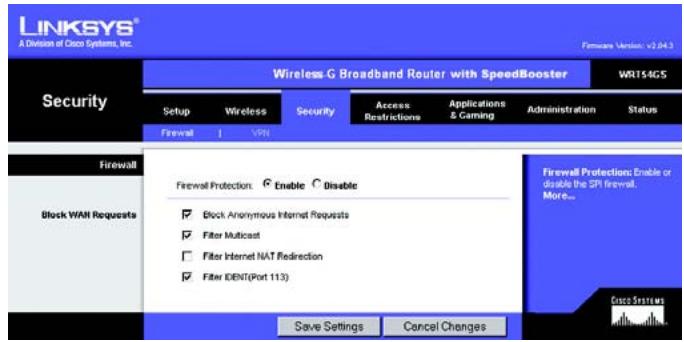

Figure 5-28 : Onglet Security - Firewall

(Sécurité - Pare-feu)

Filter Multicast (Filtre multidiffusion) : La multidiffusion permet plusieurs transmissions simultanées vers certains destinataires. Si elle est autorisée, le routeur permet le transfert des paquets de multidiffusion IP aux ordinateurs appropriés. Sélectionnez Enabled (Activé) pour filtrer la multidiffusion ou Disabled (Désactivé) pour désactiver cette fonction.

Filter Internet NAT Redirection (Filtre de redirection NAT Internet) : Cette fonction utilise le transfert de port pour bloquer l'accès aux serveurs locaux depuis les ordinateurs du réseau local. Sélectionnez Enabled (Activé) pour filtrer la redirection NAT Internet ou Disabled (Désactivé) pour désactiver cette fonction. Filter IDENT (port 113) (Filtre IDENT [port 113]) : Cette fonction empêche l'analyse du port 113 par des périphériques extérieurs au réseau local. Sélectionnez Enabled (Activé) pour filtrer le port 113 ou Disabled (Désactivé) pour désactiver cette fonction. Modifiez ces paramètres comme indiqué, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur le bouton Cancel Changes (Annuler les modifications) pour les annuler.

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Security - Firewall (Sécurité - Pare-feu)

Routeur haut débit sans fil G avec SpeedBooster

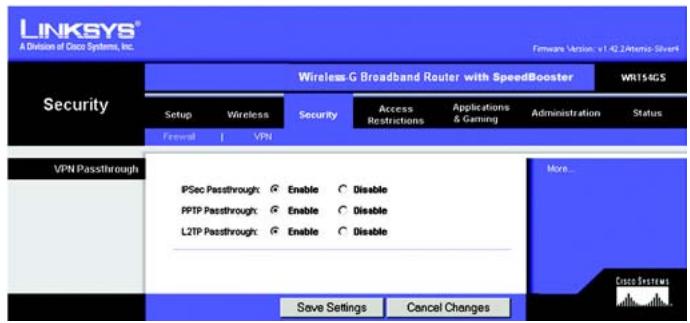

Onglet Security - VPN Passthrough (Sécurité - Passthrough VPN)

Utilisez les paramètres de cet onglet pour permettre à des tunnels VPN utilisant les protocoles IPSec, PPTP ou L2TP de traverser le pare-feu du routeur. IPSec Pass-through (Pass-Through IPSec) : La technologie IPSec (Internet Protocol Security) désigne une série de protocoles utilisés pour la mise en place d'un échange sécurisé des paquets au niveau de la couche IP. Pour permettre aux tunnels IPSec de traverser le routeur, cliquez sur Enable (Activer). La fonctionnalité Passthrough IPSec est activée par défaut. PPTP Pass-through (Pass-Through PPTP) : La technologie PPTP (Point-to-Point Tunneling Protocol) permet de transmettre le protocole PPP (Point-to-Point Protocol) via un réseau IP. Pour permettre aux tunnels PPTP de traverser le routeur, cliquez sur Enable (Activer). La fonctionnalité Passthrough PPTP est activée par défaut.

L2TP Pass-through (Pass-Through L2TP) : Le protocole L2TP (Layer 2 Tunneling Protocol) désigne la méthode employée pour activer des sessions point à point via Internet au niveau de la couche 2. Pour permettre aux tunnels L2TP de traverser le routeur, cliquez sur Enable (Activer). La fonctionnalité Passthrough L2TP est activée par défaut.

Modifiez ces paramètres comme indiqué, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur le bouton Cancel Changes (Annuler les modifications) pour les annuler.

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Security - VPN Passthrough (Sécurité - Passthrough VPN)

Routeur haut débit sans fil G avec SpeedBooster

Onglet Access Restrictions - Internet Access (Restrictions d'accès - Accès

à Internet) L'écran Internet Access (Accès à Internet) vous permet de bloquer ou d'autoriser des modes spécifiques d'exploitation et de trafic Internet, notamment l'accès à Internet, les services dédiés, les sites Web et le trafic des données entrant sur le réseau à des jours ou des heures précises. Internet Access Policy (Stratégie d'accès à Internet) : Vous pouvez contrôler l'accès à l'aide d'une stratégie. Utilisez les paramètres de cet écran pour définir une stratégie d'accès (après avoir cliqué sur le bouton Save Settings [Enregistrer les paramètres]). La sélection d'une stratégie dans le menu déroulant permet d'afficher les paramètres de la stratégie en question. Pour supprimer une stratégie, sélectionnez son numéro, puis cliquez sur le bouton Delete (Supprimer). Pour afficher l'ensemble des stratégies, cliquez sur le bouton Summary (Récapitulatif). Vous pouvez supprimer les stratégies à partir de l'écran Summary (Récapitulatif) en sélectionnant la ou les stratégies, puis en cliquant sur le bouton Delete (Supprimer). Pour revenir à l'onglet Internet Access (Accès à Internet), cliquez sur le bouton Close (Fermer). Status (Etat) : par défaut, les stratégies sont désactivées. Pour activer une stratégie, sélectionnez son numéro dans le menu déroulant, puis activez le bouton d'option en regard de Enable (Activer).

Pour créer une stratégie d'accès à Internet :

1. Sélectionnez un numéro dans le menu déroulant Internet Access Policy (Stratégie d'accès à Internet).

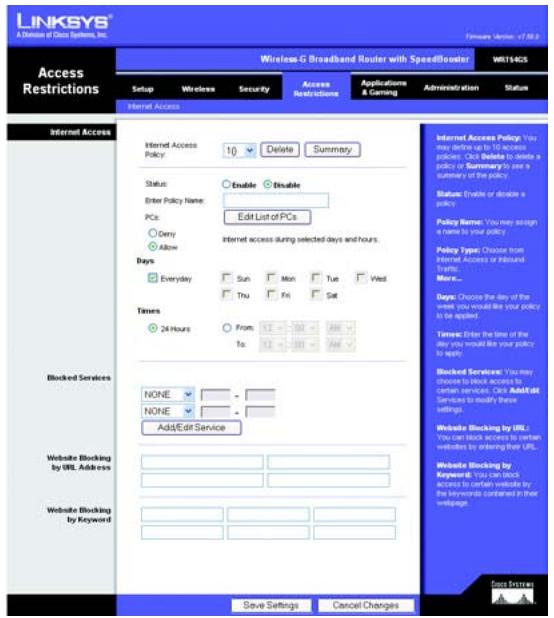

Figure 5-30 : Onglet Access Restrictions - Internet Access

(Restrictions d'accès - Accès à Internet)

2. Pour activer cette stratégie, sélectionnez Enable (Activer).

3. Saisissez le nom de la stratégie dans le champ prévu à cet effet. 4. Cliquez sur le bouton Edit List of PCs (Liste des ordinateurs) pour sélectionner les ordinateurs auxquels cette stratégie doit s'appliquer. L'écran List of PCs (Liste des ordinateurs) apparaît. Vous pouvez sélectionner un ordinateur selon son adresse MAC ou son adresse IP. Vous pouvez également saisir une plage d'adresses IP si vous souhaitez appliquer cette stratégie à un groupe d'ordinateurs. Une fois les modifications apportées, cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour les valider ou sur le bouton Cancel Changes (Annuler les modifications) pour les annuler. Cliquez ensuite sur le bouton Close (Fermer).

Figure 5-31 : Internet Policy Summary

(Récapitulatif de la stratégie Internet)

5. Sélectionnez l'option appropriée, Deny (Refuser) ou Allow (Autoriser), selon que vous voulez bloquer ou autoriser l'accès à Internet aux ordinateurs répertoriés dans l'écran List of PCs (Liste des ordinateurs).

6. Définissez les jours et les heures pendant lesquels vous souhaitez appliquer cette stratégie. Sélectionnez un à un les jours auxquels la stratégie doit s'appliquer, ou sélectionnez Tous les jours. Entrez une plage d'heures et de minutes pendant lesquelles la stratégie devra être appliquée, ou sélectionnez l'option 24 heures. 7. Sélectionnez l'option Blocked Services (Services bloqués) ou Website Blocking (Blocage du site Web) que vous souhaitez utiliser. Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Access Restrictions - Internet Access (Restrictions d'accès - Accès à Internet)

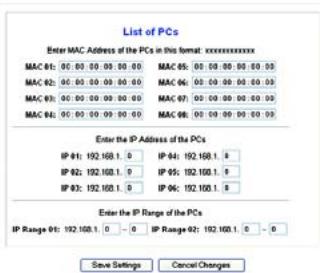

Figure 5-32 : List of PCs (Liste des ordinateurs)

Routeur haut débit sans fil G avec SpeedBooster

Vous pouvez filtrer l'accès à divers services accessibles par Internet, notamment FTP ou Telnet, en choisissant ces services dans les menus déroulants en regard de l'option Blocked Services (Services bloqués). Vous pouvez bloquer jusqu'à 20 services différents. Saisissez ensuite l'intervalle des ports à filtrer. Si le service que vous envisagez de bloquer n'apparaît pas dans la liste ou si vous souhaitez modifier les paramètres d'un service, cliquez sur le bouton Add/Edit Service (Ajouter/Modifier un service). L'écran Port Services (Services des ports) apparaît. Pour ajouter un service, saisissez son nom dans le champ Service Name (Nom du service). Sélectionnez son protocole dans le menu déroulant Protocol (Protocole), puis saisissez une plage dans les champs Port Range (Plage de ports). Cliquez ensuite sur le bouton Add (Ajouter).

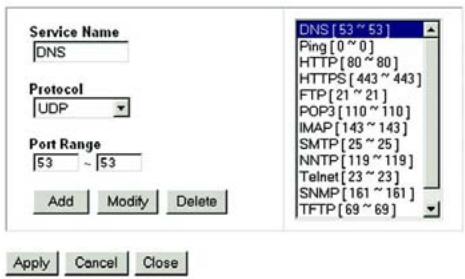

Figure 5-33 : Port Services (Services des ports)

Pour modifier un service, sélectionnez-le dans la liste de droite. Modifiez son nom, son paramètre de protocole ou la plage de ports. Cliquez ensuite sur le bouton Modify (Modifier).

Pour supprimer un service, sélectionnez-le dans la liste de droite. Cliquez ensuite sur le bouton Delete (Supprimer). Une fois vos modifications dans l'écran Port Services (Services des ports) terminées, cliquez sur le bouton Apply (Appliquer) pour les enregistrer. Si vous souhaitez annuler vos modifications, cliquez sur le bouton Cancel (Annuler). Pour fermer l'écran Port Services (Services des ports) et revenir à l'écran Access Restrictions (Restrictions d'accès), cliquez sur le bouton Close (Fermer).

Blocage de site Web par adresse URL Si vous souhaitez bloquer des sites Web dotés d'adresses URL spécifiques, saisissez chaque URL dans un champ distinct en regard de la section Website Blocking by URL Address (Blocage de site Web par adresse URL).

Blocage de site Web par mot-clé

Si vous souhaitez bloquer des sites Web à l'aide de mots-clés spécifiques, saisissez chaque mot-clé dans un champ distinct en regard de la section Website Blocking by Keyword (Blocage de site Web par mot-clé). Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour enregistrer les paramètres de la stratégie. Pour annuler ces mêmes paramètres, cliquez sur le bouton Cancel Changes (Annuler les modifications).

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Access Restrictions - Internet Access (Restrictions d'accès - Accès à Internet)

Routeur haut débit sans fil G avec SpeedBooster

Onglet Applications and Gaming - Port Range Forward (Applications et jeux - Transfert de connexion)

Les options de l'onglet Applications and Gaming (Applications et jeux) vous permettent de définir des services publics sur votre réseau, notamment des serveurs Web, des serveurs FTP, des serveurs de messagerie ou d'autres applications Internet spécialisées. (Par applications spécialisées, on entend toutes les applications qui utilisent un accès Internet pour effectuer des fonctions spécifiques, telles que la vidéoconférence ou les jeux en ligne. Certaines applications Internet peuvent n'exiger aucun transfert.) Pour transférer un port, saisissez les informations sur chaque ligne pour les critères requis. Des descriptions de chacun des critères sont fournies ci-après. Application : Saisissez dans ce champ le nom que vous souhaitez donner à l'application. Chaque nom peut comporter jusqu'à 12 caractères. Start/End (Début/Fin) : Il s'agit de la plage de ports. Saisissez le numéro de début de la plage dans le champ Start (Début) et le numéro par lequel elle se termine dans le champ End (Fin). Protocol (Protocole) : saisissez le protocole utilisé pour cette application, soit TCP, UDP ou Both (Les deux).

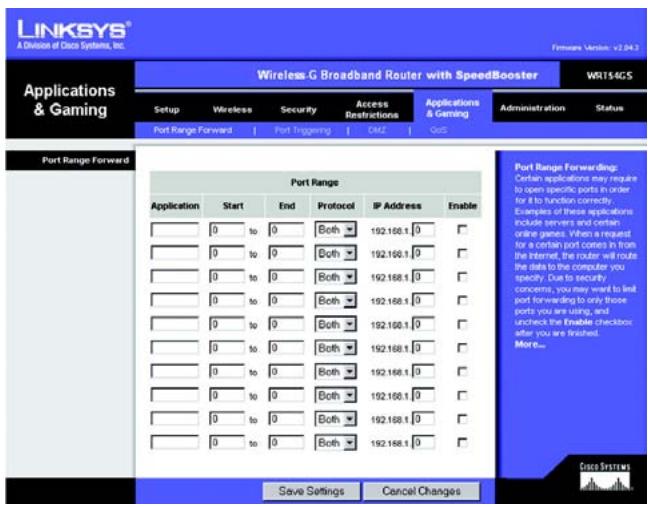

Figure 5-34 : Onglet Applications and Gaming Port Range Forward (Applications et jeux Transfert de connexion)

IP Address (Adresse IP) : pour chaque application, saisissez l'adresse IP de l'ordinateur chargé de l'exécuter.

Enable (Activer) : cochez la case Enable (Activer) pour activer le transfert de connexion pour l'application concernée. Modifiez ces paramètres comme indiqué, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur le bouton Cancel Changes (Annuler les modifications) pour les annuler.

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Applications and Gaming - Port Range Forward (Applications et jeux - Transfert de

Routeur haut débit sans fil G avec SpeedBooster

Onglet Applications & Gaming - Port Triggering (Applications et jeux Déclenchement de connexion)

L'écran Port Triggering (Déclenchement de connexion) permet au routeur de contrôler les données sortantes de certains numéros de ports spécifiques. L'adresse IP de l'ordinateur qui envoie les données correspondantes est enregistrée par le routeur. Ainsi, lorsque les données transitent de nouveau par le routeur, elles sont redirigées vers l'ordinateur approprié au moyen de l'adresse IP et des règles de mappage de ports.

Déclenchement de connexion

Application : Saisissez le nom de l'application du déclencheur.

Connexion sortante déclenchée

Pour chaque application, cette option répertorie l'intervalle de numéros de ports déclenchés. Dans la documentation de l'application Internet, vérifiez le ou les numéros de ports nécessaires. Start Port (Port de début) : saisissez le numéro de port de début de la connexion sortante déclenchée.

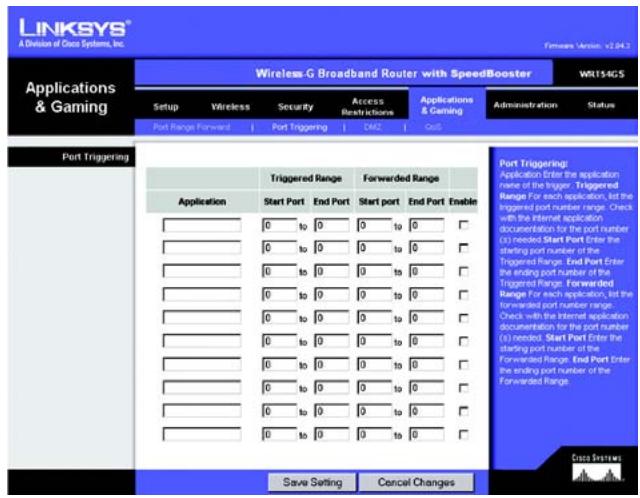

Figure 5-35 : Onglet Applications & Gaming Port Triggering (Applications et jeux Déclenchement de connexion)

End Port (Port de fin) : saisissez le numéro de port de fin de la connexion sortante déclenchée.

Connexion entrante transférée

Pour chaque application, cette option répertorie l'intervalle des numéros de ports transférés. Dans la documentation de l'application Internet, vérifiez le ou les numéros de ports nécessaires. Start Port (Port de début) : saisissez le numéro de port de début de la connexion entrante transférée. End Port (Port de fin) : saisissez le numéro de port de fin de la connexion entrante transférée. Enable (Activer) : cochez la case Enable (Activer) pour activer le déclenchement de l'application concernée.

Modifiez ces paramètres comme indiqué, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur le bouton Cancel Changes (Annuler les modifications) pour les annuler.

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Applications & Gaming - Port Triggering (Applications et jeux - Déclenchement de

Routeur haut débit sans fil G avec SpeedBooster

Onglet Applications and Gaming - DMZ (Applications et jeux - DMZ)

La fonctionnalité DMZ permet à un utilisateur du réseau d'accéder à Internet en vue d'utiliser un service à usage spécifique, tel que des jeux Internet ou un système de vidéoconférence. L'hébergement DMZ permet de transférer tous les ports en même temps vers un seul ordinateur. La fonctionnalité de transfert des ports est plus sécurisée puisqu'elle ouvre uniquement les ports souhaités tandis que la fonction d'hébergement DMZ ouvre tous les ports d'un ordinateur et expose ce dernier à Internet. Tout ordinateur dont le port est transféré doit avoir sa fonction de client DHCP désactivée et doit disposer d'une nouvelle adresse IP statique puisque son adresse IP risque de changer lors de l'utilisation de la fonction DHCP. Pour exposer un ordinateur, sélectionnez Enable (Activer), puis saisissez l'adresse IP de l'ordinateur dans le champ DMZ Host IP Address (Adresse IP de l'hôte DMZ).

Figure 5-36 : Onglet Applications and Gaming - DMZ

(Applications et jeux - DMZ)

Modifiez ces paramètres comme indiqué, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur le bouton Cancel Changes (Annuler les modifications) pour les annuler.

Onglet Applications and Gaming - QoS (Applications et jeux - QS)

La qualité de service [QoS (QS)] assure un meilleur service aux types de priorité élevée du trafic réseau, pouvant impliquer des applications importantes en temps réel, comme les appels téléphoniques ou la vidéoconférence via Internet. Trois types de qualité de service sont disponibles : Device Priority (Priorité du périphérique), Ethernet Port Priority (Priorité du port Ethernet) et Application Priority (Priorité de l'application). Enable/Disable (Activer/Désactiver) : Pour activer le service QS, sélectionnez Enable (Activer). Sinon, sélectionnez Désactiver. Upstream Bandwidth (Bande passante émission) : Sélectionnez Auto (Automatique) ou Manual (Manuelle) dans le menu déroulant. Manual (Manuel) vous permet de spécifier la bande passante sortante maximale que les applications peuvent utiliser.

Device Priority (Priorité du périphérique)

Saisissez le nom du périphérique réseau dans le champ Device name (Nom du périphérique), saisissez son adresse MAC, puis sélectionnez sa priorité dans le menu déroulant.

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Applications and Gaming - DMZ (Applications et jeux - DMZ)

Figure 5-37 : Onglet Applications and Gaming - QOS

(Applications et jeux - QS) 35

Routeur haut débit sans fil G avec SpeedBooster

Ethernet Port Priority (Priorité du port Ethernet)

Le paramètre Ethernet Port Priority (Priorité du port Ethernet) vous permet de définir la priorité du trafic des quatre ports du routeur : les ports LAN 1 à 4. Pour chaque port, sélectionnez High (Elevée) ou Low (Faible) pour la priorité. La priorité des quatre ports du routeur a été automatiquement définie sur Low (Faible) par défaut. Dans Flow Control (Contrôle de flux), sélectionnez Enable (Activer) si vous voulez que le routeur contrôle la transmission des données entre les périphériques du réseau. Pour désactiver cette option, sélectionnez Disable (Désactiver). Le paramètre Ethernet Port Priority (Priorité du port Ethernet) ne nécessite aucune assistance de votre FAI, car les ports hiérarchisés sont les ports LAN 1 à 4 de votre réseau.

Application Port Priority (Priorité du port d'application)

Le paramètre Application Port Priority (Priorité du port d'application) gère les informations lors de leur transmission/réception. Selon le paramètre de l'écran QoS (QS), cette fonction affecte une priorité faible ou élevée aux applications que vous spécifiez. Application Name (Nom de l'application) : Saisissez le nom que vous souhaitez donner à l'application dans le champ Application Name (Nom de l'application). Priority (Priorité) : Sélectionnez High (Elevée) ou Low (Faible) pour attribuer une priorité à l'application. N° de port spécifique. Saisissez le numéro du port de l'application. Optimiser les jeux. Sélectionnez cette option pour permettre aux ports dédiés aux jeux classiques d'être automatiquement prioritaires. On compte parmi ces jeux (sans s'y limiter) : Counter-Strike, Half-Life, Age of Empires, Everquest, Quake2/Quake3 et Diablo II, etc. Le paramètre par défaut n'est pas sélectionné.

Wireless QoS (QS sans fil) :

WMM Support (Prise en charge WMM) : La technologie WMM (Wi-Fi Multimedia), connue auparavant sous le nom de WME (extensions multimedias sans fil), est une fonction certifiée par la Wi-Fi Alliance pour décrire la technologie de réseau local sans fil (WLAN) basée sur la norme IEEE 802,11e. Cette technologie fournit un QS aux réseaux sans fil. Elle convient particulièrement aux applications vocales, musicales et vidéos : Voice over IP ou VoIP (Téléphonie sur IP), flux vidéo et jeux interactifs, par exemple. Si d'autres périphériques présents sur votre réseau sans fil prennent en charge le mode WMM, sélectionnez Enabled (Activé). Sinon, conservez la valeur par défaut Disabled (Désactivé). No Acknowledgement (Aucune confirmation) : Cette fonction évite à votre routeur d'envoyer de nouveau les données lorsque des erreurs se produisent. Pour activer cette fonctionnalité, sélectionnez Enabled (Activé). Sinon, conservez le paramètre par défaut, Disabled (Désactivé). Modifiez ces paramètres comme indiqué, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur le bouton Cancel Changes (Annuler les modifications) pour les annuler. Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Applications and Gaming - QoS (Applications et jeux - QS)

Routeur haut débit sans fil G avec SpeedBooster

Onglet Administration - Management (Administration - Gestion)

Cette section de l'onglet Administration permet à l'administrateur du réseau de gérer les fonctions d'accès et de sécurité spécifiques du routeur. Local Router Access (Accès local au routeur) : Vous pouvez modifier le mot de passe du routeur dans cette section. Saisissez un nouveau mot de passe, puis saisissez-le à nouveau dans le champ Re-enter to confirm (Confirmation du mot de passe) pour le confirmer. Web Access (Accès Web) : HTTP (HyperText Transport Protocol) : protocole de communication utilisé pour la connexion à des serveurs sur Internet. HTTPS : utilise SSL (Secured Socket Layer) pour crypter les données transmises à des niveaux élevés de sécurité. Cochez la case HTTP ou HTTPS. Wireless Access Web (Web par accès sans fil) : si vous utilisez votre routeur sans fil dans un domaine public où vous offrez un accès sans fil à vos hôtes, vous pouvez désactiver l'accès sans fil à l'utilitaire Web du routeur. En désactivant ce paramètre, vous ne pourrez accéder à l'utilitaire Web que par une connexion câblée. Sélectionnez Enable (Activer) pour activer l'accès sans fil à l'utilitaire Web du routeur. Sinon, sélectionnez Disable (Désactiver). Remote Router Access (Accès distant au routeur) : Pour accéder à distance au routeur, c'est-à-dire depuis un emplacement extérieur au réseau, sélectionnez Enabled (Activé). puis saisissez le numéro du port chargé d'ouvrir l'accès à tout élément externe. Vous devrez comme d'habitude saisir le mot de passe du routeur dès l'accès au routeur.

UPnP : Sélectionnez Enable (Activer) pour activer la fonction de support UPnP. Sinon, sélectionnez Disable

(Désactiver). Par défaut, cette fonctionnalité est activée. Modifiez ces paramètres comme indiqué, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur le bouton Cancel Changes (Annuler les modifications) pour les annuler.

Onglet Administration - Log (Administration - Fichier journal)

Le routeur peut garder trace de l'ensemble du trafic de votre connexion Internet. Pour désactiver la fonction Log (Fichier journal), conservez le paramètre par défaut Disable (Désactiver). Pour contrôler le trafic entre le réseau et Internet, sélectionnez Enable (Activer). Pour consulter les fichiers journaux, cliquez sur Incoming Log (Fichier journal des entrées) ou Outgoing Log (Fichier journal des sorties) selon les données que vous souhaitez consulter. Modifiez ces paramètres comme indiqué, puis cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer vos modifications ou sur le bouton Cancel Changes (Annuler les modifications) pour les annuler. Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Administration - Management (Administration - Gestion)

Figure 5-39 : Onglet Administration - Log

(Administration - Fichier Journal) 37

Routeur haut débit sans fil G avec SpeedBooster

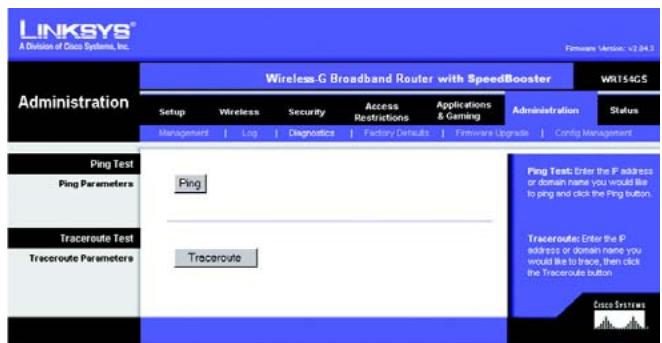

Onglet Administration - Diagnostics

Les tests de diagnostic [Ping and Traceroute (Ping et Détermination d'itinéraire)] vous permettent de vérifier les connexions de vos composants réseau. Ping Test (Test Ping) : le test Ping permet de vérifier l'état d'une connexion. Cliquez sur le bouton Ping pour ouvrir l'écran Ping Test (Test Ping). Saisissez l'adresse de l'ordinateur dont vous souhaitez tester la connexion et précisez combien de fois vous envisagez de la tester. Cliquez ensuite sur le bouton Ping. L'écran Ping Test (Test Ping) s'affiche si le test réussit. Pour arrêter le test, cliquez sur le bouton Stop (Arrêter). Cliquez sur le bouton Clear Log (Effacer le fichier journal) pour effacer le contenu de l'écran. Cliquez sur le bouton Close (Fermer) pour revenir à l'écran Diagnostics. Figure 5-40 : Onglet Administration - Diagnostics Traceroute Test (Test de détermination d'itinéraire) : pour évaluer les performances d'une connexion, cliquez sur le bouton Traceroute (Détermination d'itinéraire). Saisissez l'adresse de l'ordinateur dont vous souhaitez tester la connexion, puis cliquez sur le bouton Ping. L'écran Traceroute Test (Détermination d'itinéraire) s'affiche si le test réussit. Pour arrêter le test, cliquez sur le bouton Stop (Arrêter). Cliquez sur le bouton Clear Log (Effacer le fichier journal) pour effacer le contenu de l'écran. Cliquez sur le bouton Close (Fermer) pour revenir à l'écran Diagnostics.

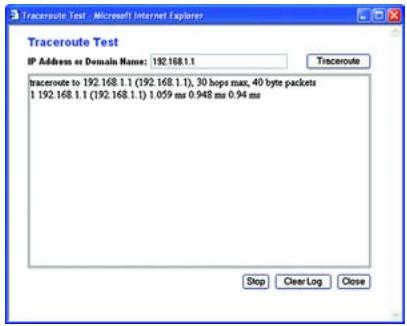

Figure 5-42 : Traceroute Test (Test de détermination d'itinéraire)

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Administration - Diagnostics

Routeur haut débit sans fil G avec SpeedBooster

Onglet Administration - Factory Defaults (Administration - Paramètres usine par défaut)

Cliquez sur le bouton Yes (Oui), puis cliquez sur Save Settings (Enregistrer les paramètres) pour rétablir les valeurs par défaut de tous les paramètres de configuration. Tous les paramètres enregistrés précédemment seront perdus une fois les paramètres par défaut restaurés.

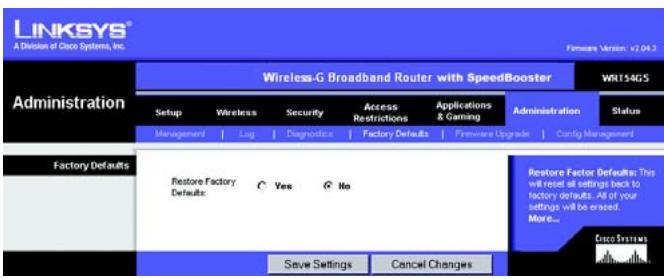

Figure 5-43 : Administration - Factory Defaults

(Administration - Paramètres usine par défaut)

Onglet Administration - Firmware Upgrade (Administration - Mise à niveau du micrologiciel)

Vous pouvez mettre à niveau le micrologiciel en cliquant sur le bouton Upgrade (Mettre à niveau) après l'avoir recherché et téléchargé à partir du site Web de Linksys. Ne mettez pas à niveau votre micrologiciel sauf si vous rencontrez des problèmes avec le routeur. Pour plus d'informations sur la mise à niveau du micrologiciel, reportez-vous à l'« Annexe C : Mise à niveau du micrologiciel ».

Figure 5-44 : Administration - Firmware Upgrade

(Administration - Mise à niveau du micrologiciel)

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Administration - Factory Defaults (Administration - Paramètres usine par défaut)

Routeur haut débit sans fil G avec SpeedBooster

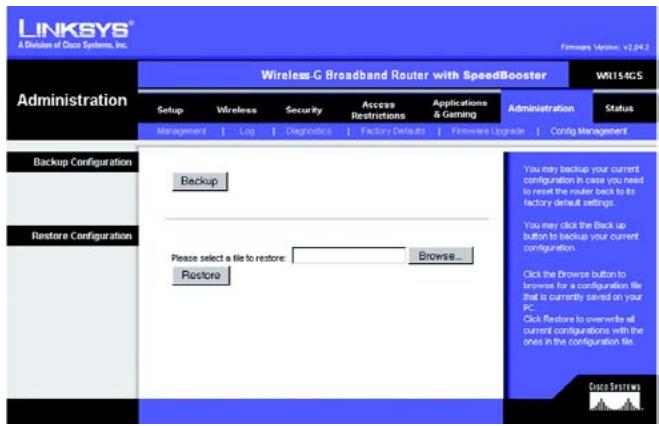

Onglet Administration - Config Management (Administration - Gestion de la configuration)

Cet écran sert à sauvegarder ou à restaurer le fichier de configuration du routeur. Pour sauvegarder le fichier de configuration du routeur, cliquez sur le bouton Backup (Sauvegarder). Suivez les instructions affichées à l'écran. Pour restaurer le fichier de configuration du routeur, cliquez sur le bouton Browse (Parcourir) pour localiser le fichier et suivez les instructions affichées. Après avoir sélectionné le fichier, cliquez sur le bouton Restore (Restaurer).

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Administration - Config Management (Administration - Gestion de la configuration)

Routeur haut débit sans fil G avec SpeedBooster

Onglet Status - Router (Etat - Routeur)

L'écran Router (Routeur) de l'onglet Status (Etat) affiche l'état actuel du routeur. Firmware Version (Version de micrologiciel) : Il s'agit de la version actuelle du micrologiciel du routeur. Current Time (Heure actuelle) : Cette option affiche l'heure telle que vous l'avez définie dans l'onglet Configuration. MAC Address (Adresse MAC) : Il s'agit de l'adresse MAC du routeur telle qu'elle apparaît à votre fournisseur d'accès à Internet (FAI). Router Name (Nom du routeur) : Il s'agit ici du nom spécifique du routeur que vous avez défini dans l'onglet Configuration. Host Name (Nom d'hôte) : Ce nom doit avoir été défini dans l'onglet Configuration si votre FAI l'exigeait. Domain Name (Nom de domaine) : Ce nom doit avoir été défini dans l'onglet Configuration si votre FAI l'exigeait. Configuration Type (Type de configuration) : Cette section affiche les informations réseau actuellement enregistrées dans le routeur. Ces informations varient en fonction du type de connexion Internet sélectionné dans l'onglet Setup (Configuration).

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Status - Router (Etat - Routeur)

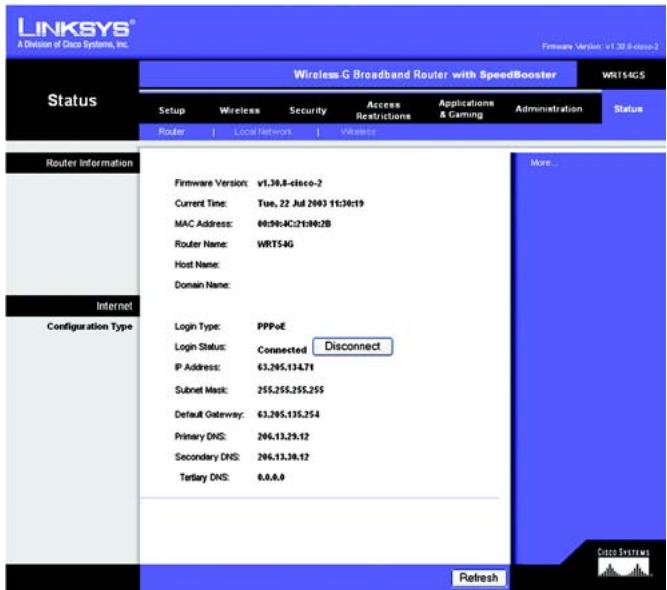

Figure 5-46 : Onglet Status - Router (Etat - Routeur)

Routeur haut débit sans fil G avec SpeedBooster

Onglet Status - Local Network (Etat - Réseau local)

L'écran Local Network (Réseau local) de l'onglet Status (Etat) indique l'état de votre réseau. MAC Address (Adresse MAC) : Il s'agit de l'adresse MAC du routeur telle qu'elle apparaît sur votre réseau local Ethernet. IP Address (Adresse IP) : Il s'agit de l'adresse IP du routeur telle qu'elle apparaît sur votre réseau local Ethernet. Subnet Mask (Masque de sous-réseau) : Cette section affiche le masque de sous-réseau actuellement configuré pour votre réseau local. DHCP Server (Serveur DHCP) : Si vous utilisez le routeur en qualité de serveur DHCP, cette information s'affiche sur cette ligne. Start IP Address (Adresse IP de début) : Cette ligne indique le début de la plage des adresses IP utilisées par les périphériques de votre réseau local Ethernet.

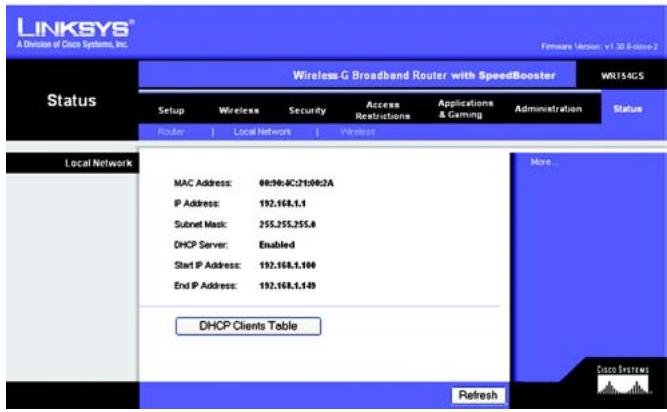

Figure 5-47 : Onglet Status - Local Network

(Etat - Réseau local)

End IP Address (Adresse IP de fin) : Cette ligne indique la fin de la plage des adresses IP utilisées par les périphériques de votre réseau local Ethernet.

DHCP Clients Table (Tableau des clients DHCP) : Cliquez sur ce bouton pour ouvrir l'écran dans lequel sont présentés les ordinateurs qui utilisent le routeur en tant que serveur DHCP. Vous pouvez supprimer des ordinateurs de cette liste et interrompre leurs connexions en activant la case à cocher Delete (Supprimer) correspondante, puis en cliquant sur le bouton Delete (Supprimer).

Figure 5-48 : Tableau des clients DHCP Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Status - Local Network (Etat - Réseau local)

Routeur haut débit sans fil G avec SpeedBooster

Onglet Status - Wireless (Etat - Sans fil)

L'écran Wireless (Sans fil) de l'onglet Status (Etat) indique l'état de votre réseau sans fil. MAC Address (Adresse MAC) : Il s'agit de l'adresse MAC du routeur telle qu'elle apparaît sur votre réseau local sans fil. Mode : Cette option, sélectionnée dans l'onglet Sans fil, affiche le mode sans fil (Mixte, G uniquement ou Désactivé) adopté par le réseau. SSID : Cette option, sélectionnée dans l'onglet Sans fil, affiche le SSID ou nom du réseau sans fil. DHCP Server (Serveur DHCP) : Si vous utilisez le routeur en qualité de serveur DHCP, cette information s'affiche sur cette ligne.

Figure 5-49 : Onglet Status - Wireless (Etat - Sans fil)

Channel (Canal) : Cette option saisie dans l'onglet Wireless (Sans fil) affiche le canal de diffusion de votre réseau sans fil.

Encryption Function (Fonction de cryptage) : Cette option, sélectionnée dans l'onglet Sécurité, indique le type de cryptage utilisé par le routeur pour la sécurité.

Chapitre 5 : Configuration du routeur haut débit sans fil G Onglet Status - Wireless (Etat - Sans fil)

Routeur haut débit sans fil - G avec SpeedBooster

Annexe A : Dépannage

Cette annexe est composée des deux sections suivantes : « Problèmes courants et solutions » et « Questions fréquemment posées ». Des solutions envisageables pour les problèmes susceptibles de se produire lors de l'installation et de l'utilisation du routeur y sont décrites. Lisez les descriptions ci-dessous pour vous aider à résoudre vos problèmes. Si vous n'y trouvez aucune réponse, consultez le site Web de Linksys à l'adresse suivante : www.linksys.eu ou linksys.com/international.

Problèmes courants et solutions

1. J'essaie d'accéder à l'utilitaire Web du routeur, mais l'écran de connexion ne s'affiche pas. A la place, le message « 404 Interdit » apparaît à l'écran. Si vous utilisez Internet Explorer, effectuez les étapes ci-après jusqu'à ce que l'écran de connexion de l'utilitaire Web s'affiche (la même procédure est à suivre si vous utilisez Netscape) : 1. Cliquez sur Fichier. Assurez-vous que l'option Travailler hors connexion n'est PAS activée. 2. Appuyez sur les touches CTRL + F5. Ce type d'actualisation forcée contraint Internet Explorer à charger les nouvelles pages Web et non les pages mises en cache. 3. Cliquez sur Outils. Cliquez sur Options Internet. Cliquez sur l'onglet Sécurité. Cliquez sur le bouton Niveau par défaut. Assurez-vous que le niveau de sécurité choisi est Moyen ou inférieur. Cliquez sur le bouton OK. 2. Je dois définir une adresse IP statique sur un ordinateur. Vous pouvez attribuer une adresse IP statique à un ordinateur en procédant comme suit : • Sous Windows 98 Deuxième Edition et Windows Me : 1. Cliquez sur Démarrer, Paramètres et Panneau de configuration. Cliquez deux fois sur Réseau. 2. Dans la zone Les composants réseau suivants sont installés, sélectionnez le composant TCP/IP associé à votre adaptateur Ethernet. Si un adaptateur Ethernet unique est installé, une seule ligne TCP/IP apparaît sans association à un adaptateur Ethernet. Mettez-la en surbrillance, puis cliquez sur le bouton Propriétés. 3. Dans la fenêtre Propriétés TCP/IP, sélectionnez l'onglet Adresse IP, puis l'option Spécifier une adresse IP. Saisissez une adresse IP unique qu'aucun autre ordinateur du réseau connecté au routeur n'utilise. Assurez-vous que chaque adresse IP est unique pour chaque ordinateur ou périphérique du réseau. 4. Cliquez sur l'onglet Modem routeur, puis saisissez 192.168.1.1 (adresse IP par défaut du routeur) dans le champ Nouveau modem routeur. Cliquez sur le bouton Ajouter pour valider cette entrée. 5. Cliquez sur l'onglet DNS et assurez-vous que l'option Activer DNS est sélectionnée. Saisissez les noms de l'hôte et du domaine (par exemple, « Jean » pour l'hôte et « domicile » pour le domaine). Saisissez le système DNS fourni par votre fournisseur d'accès Internet (FAI). Si votre FAI ne vous a pas fourni l'adresse IP du système DNS, contactez-le pour obtenir ce renseignement ou recherchez l'adresse IP en question sur son site Web. Annexe A : Dépannage Problèmes courants et solutions

Routeur haut débit sans fil - G avec SpeedBooster

6. Cliquez sur le bouton OK dans la fenêtre de propriétés TCP/IP, puis cliquez sur Fermer ou sur OK dans la fenêtre Réseau.

7. Redémarrez l'ordinateur lorsque vous y êtes invité. • Sous Windows 2000 : 1. Cliquez sur Démarrer, Paramètres et Panneau de configuration. Cliquez deux fois sur Connexions réseau et accès à distance. 2. Cliquez avec le bouton droit sur la Connexion au réseau local associée à l'adaptateur Ethernet que vous utilisez, puis sélectionnez l'option Propriétés. 3. Dans la zone Les composants sélectionnés sont utilisés par cette connexion, mettez l'option Protocole Internet (TCP/IP) en surbrillance, puis cliquez sur le bouton Propriétés. Sélectionnez l'option Utiliser l'adresse IP suivante. 4. Saisissez une adresse IP unique qu'aucun autre ordinateur du réseau connecté au routeur n'utilise. 5. Saisissez le masque de sous-réseau 255.255.255.0. 6. Saisissez le modem routeur par défaut 192.168.1.1 (adresse IP par défaut du routeur). 7. Dans la partie inférieure de la fenêtre, sélectionnez l'option Utiliser l'adresse de serveur DNS suivante, puis saisissez le serveur DNS préféré et le serveur DNS auxiliaire (fournis par votre FAI). Contactez votre FAI ou consultez son site Web pour vous procurer cette information. 8. Cliquez sur OK dans la fenêtre Propriétés de Protocole Internet (TCP/IP), puis de nouveau sur OK dans la fenêtre Propriétés de Connexion au réseau local. 9. Redémarrez l'ordinateur si vous y êtes invité. • Sous Windows XP : Les instructions ci-après supposent que vous utilisez l'interface par défaut de Windows XP. Si vous utilisez l'interface Classique (où les icônes et les menus se présentent comme dans les versions précédentes de Windows), suivez les instructions fournies pour Windows 2000. 1. Cliquez sur Démarrer, puis sur Panneau de configuration. 2. Cliquez sur l'icône Connexions réseau et Internet, puis sur l'icône Connexions réseau. 3. Cliquez avec le bouton droit sur la Connexion au réseau local associée à l'adaptateur Ethernet que vous utilisez, puis sélectionnez l'option Propriétés. 4. Dans la zone Cette connexion utilise les éléments suivants, mettez l'option Protocole Internet (TCP/IP) en surbrillance. Cliquez sur le bouton Propriétés. 5. Saisissez une adresse IP unique qu'aucun autre ordinateur du réseau connecté au routeur n'utilise. 6. Saisissez le masque de sous-réseau 255.255.255.0. 7. Saisissez le modem routeur par défaut 192.168.1.1 (adresse IP par défaut du routeur). 8. Dans la partie inférieure de la fenêtre, sélectionnez l'option Utiliser l'adresse de serveur DNS suivante, puis saisissez le serveur DNS préféré et le serveur DNS auxiliaire (fournis par votre FAI). Contactez votre FAI ou consultez son site Web pour vous procurer cette information. 9. Cliquez sur le bouton OK dans la fenêtre Propriétés de Protocole Internet (TCP/IP). Cliquez sur le bouton OK dans la fenêtre Propriétés de Connexion au réseau local.

Annexe A : Dépannage

Problèmes courants et solutions

Routeur haut débit sans fil - G avec SpeedBooster

3. Je souhaite tester ma connexion Internet.

A Vérifiez vos paramètres TCP/IP. Sous Windows 98 Deuxième Edition, Me, 2000 et XP : • Assurez-vous que l'option Obtenir une adresse IP automatiquement est sélectionnée dans les paramètres. B Ouvrez une invite de commande. Sous Windows 98 Deuxième Edition et Windows Me : • Cliquez sur Démarrer, puis sélectionnez Exécuter. Dans le champ Ouvrir, tapez command. Appuyez ensuite sur la touche Entrée ou cliquez sur OK. Windows 2000 et XP : • Cliquez sur Démarrer, puis sélectionnez Exécuter. Dans le champ Ouvrir, tapez cmd. Appuyez ensuite sur la touche Entrée ou cliquez sur OK. A l'invite de commande, saisissez ping 192.168.1.1, puis appuyez sur la touche Entrée. • Si vous obtenez une réponse, cela signifie que l'ordinateur communique avec le routeur. • Si vous n'obtenez PAS de réponse, vérifiez le câble et assurez-vous que l'option Obtenir une adresse IP automatiquement est sélectionnée dans les paramètres TCP/IP de votre adaptateur Ethernet. C A l'invite de commande, saisissez la commande ping suivie de votre adresse IP Internet ou WAN, puis appuyez sur la touche Entrée. Vous pouvez obtenir l'adresse IP Internet ou WAN dans l'écran Status (Etat) de l'utilitaire Web du routeur. Par exemple, si votre adresse IP Internet ou WAN est 1.2.3.4, vous devez saisir la commande ping 1.2.3.4, puis appuyer sur la touche Entrée. • Si vous obtenez une réponse, cela signifie que l'ordinateur est connecté au routeur. • Si vous n'obtenez PAS de réponse, essayez d'appliquer la commande ping à partir d'un autre ordinateur pour vérifier que l'ordinateur d'origine n'est pas la source du problème. D A l'invite de commande, saisissez ping www.yahoo.com, puis appuyez sur la touche Entrée. • Si vous obtenez une réponse, cela signifie que l'ordinateur est connecté à Internet. Si vous ne parvenez pas à ouvrir une page Web, exécutez la commande ping à partir d'un autre ordinateur pour vérifier que l'ordinateur d'origine n'est pas la source du problème. • Si vous n'obtenez PAS de réponse, le problème est peut-être lié à la connexion. Essayez d'appliquer la commande ping à partir d'un autre ordinateur pour vérifier que l'ordinateur d'origine n'est pas la source du problème. 4. Je n'obtiens aucune adresse IP sur Internet par le biais de ma connexion Internet. • Reportez-vous au problème 3 (Je souhaite tester ma connexion Internet) pour vérifier votre connectivité. • Si vous devez enregistrer l'adresse MAC de votre adaptateur Ethernet auprès de votre FAI, consultez l'« Annexe E : Recherche des adresses MAC et IP de votre adaptateur Ethernet ». Si vous devez dupliquer l'adresse MAC de votre adaptateur Ethernet sur le routeur, consultez la section Système du « Chapitre 5 : Configuration du routeur haut débit sans fil - G » pour obtenir plus d'informations détaillées à ce sujet. • Assurez-vous que vous utilisez les paramètres de connexion Internet appropriés. Contactez votre FAI pour savoir si votre connexion Internet est de type DHCP, Adresse IP statique ou PPPoE (souvent adopté par les utilisateurs DSL). Reportez-vous à la section Configuration du « Chapitre 5 : Configuration du routeur haut débit sans fil - G » pour obtenir des informations détaillées sur les paramètres de connexion Internet. Annexe A : Dépannage Problèmes courants et solutions

Routeur haut débit sans fil - G avec SpeedBooster

• Assurez-vous que vous disposez du câble approprié. Vérifiez que le voyant Link/Act est allumé dans la colonne Internet.

• Assurez-vous que le câble de votre modem câble ou DSL est connecté au port Internet du routeur. Vérifiez que la page Status (Etat) de l'utilitaire Web du routeur indique une adresse IP valide fournie par votre FAI. • Mettez l'ordinateur, le routeur et le modem câble/DSL hors tension. Patientez 30 secondes, puis mettez le routeur, le modem câble/DSL et l'ordinateur sous tension. Ouvrez l'onglet Status (Etat) de l'utilitaire Web du routeur pour vérifier l'obtention d'une adresse IP. 5. Je ne parviens pas à accéder à la page de configuration de l'utilitaire Web du routeur. • Reportez-vous au problème 3 (Je souhaite tester ma connexion Internet) pour vérifier que votre ordinateur est correctement connecté au routeur. • Reportez-vous à l'« Annexe E : Recherche des adresses MAC et IP de votre adaptateur Ethernet » pour vérifier que votre ordinateur possède bien une adresse IP, un masque de sous-réseau, un modem routeur et une adresse DNS. • Définissez une adresse IP statique sur votre système. Reportez-vous au problème 2 (Je dois définir une adresse IP statique sur un ordinateur). • Reportez-vous au problème 11 (Je dois supprimer les paramètres de proxy ou la fenêtre de connexion à distance - pour les utilisateurs PPPoE). 6. Je dois configurer un serveur derrière mon routeur et le rendre accessible au public. Pour utiliser un serveur de type serveur de messagerie, serveur Web ou FTP, vous devez connaître les numéros de port utilisés. Par exemple, le port 80 (HTTP) est utilisé pour le Web, le port 21 (FTP) pour le FTP et les ports 25 (SMTP sortant) et 110 (POP3 entrant) pour le serveur de messagerie. Pour plus d'informations, reportez-vous à la documentation fournie avec le serveur que vous avez installé. Pour configurer le transfert de connexion via l'utilitaire Web du routeur, procédez comme suit. Nous allons configurer des serveurs Web, FTP et de messagerie. 1. Accédez à l'utilitaire Web du routeur en spécifiant http://192.168.1.1 ou l'adresse IP du routeur. Ouvrez la section Port Forwarding (Transfert de connexion) de l'onglet Applications & Gaming (Applications et jeux). 2. Saisissez dans ce champ le nom que vous souhaitez donner à l'application personnalisée. 3. Saisissez la plage de ports externes du service que vous utilisez. Par exemple, si vous utilisez un serveur Web, saisissez la plage 80 à 80. 4. Vérifiez le protocole à utiliser : TCP et/ou UDP. 5. Saisissez l'adresse IP de l'ordinateur ou du périphérique réseau auquel vous souhaitez que le serveur de port accède. Par exemple, si l'adresse IP de l'adaptateur Ethernet du serveur Web est 192.168.1.100, saisissez 100 dans le champ. Pour plus d'informations sur l'obtention d'une adresse IP, reportez-vous à l'« Annexe E : Recherche des adresses MAC et IP de votre adaptateur Ethernet ». Annexe A : Dépannage Problèmes courants et solutions

Routeur haut débit sans fil - G avec SpeedBooster

6. Cochez la case Enable (Activer) correspondant au service des ports à utiliser. Prenons l'exemple suivant :

X Une fois la configuration terminée, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

7. Je dois configurer une solution d'hébergement de jeux en ligne ou utiliser d'autres applications Internet. Le transfert de connexion ou l'hébergement DMZ ne sont pas nécessaires pour les jeux en ligne ou l'utilisation d'applications Internet. Il se peut que vous souhaitiez héberger un jeu en ligne ou une application Internet. Dans ce cas, vous devrez configurer le routeur de sorte qu'il transmette les données ou les paquets entrants vers un ordinateur spécifique. Cela concerne également les applications Internet que vous utilisez. Pour savoir quels services de ports vous devez utiliser, la méthode la plus efficace consiste à consulter le site Web des jeux en ligne ou des applications concernés. Pour configurer l'hébergement de jeux en ligne ou utiliser une application Internet spécifique, procédez comme suit : 1. Accédez à l'interface Web du routeur en spécifiant http://192.168.1.1 ou l'adresse IP du routeur. Ouvrez la section Port Forwarding (Transfert de connexion) de l'onglet Applications & Gaming (Applications et jeux). 2. Saisissez dans ce champ le nom que vous souhaitez donner à l'application personnalisée. 3. Saisissez la plage de ports externes du service que vous utilisez. Par exemple, si vous souhaitez héberger Unreal Tournament (UT), saisissez la plage 7777 à 27900. 4. Vérifiez le protocole à utiliser : TCP et/ou UDP. 5. Saisissez l'adresse IP de l'ordinateur ou du périphérique réseau auquel vous souhaitez que le serveur de port accède. Par exemple, si l'adresse IP de l'adaptateur Ethernet du serveur Web est 192.168.1.100, saisissez 100 dans le champ. Pour plus d'informations sur l'obtention d'une adresse IP, reportez-vous à l'« Annexe E : Recherche des adresses MAC et IP de votre adaptateur Ethernet ».

Annexe A : Dépannage

Problèmes courants et solutions

Routeur haut débit sans fil - G avec SpeedBooster

6. Cochez la case Enable (Activer) correspondant au service des ports à utiliser. Prenons l'exemple suivant :

X Une fois la configuration terminée, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

8. Je ne parviens pas à faire fonctionner correctement un jeu Internet, un serveur ou une application. Si vous rencontrez des difficultés pour faire fonctionner correctement un jeu Internet, un serveur ou une application, utilisez une zone d'hébergement DMZ (DeMilitarized Zone : zone démilitarisée) afin d'exposer votre ordinateur à Internet. Cette option est disponible lorsqu'une application requiert un nombre de ports trop important ou lorsque vous ne savez pas quels services de ports utiliser. Assurez-vous que toutes les entrées de transfert sont désactivées si vous souhaitez utiliser l'hébergement DMZ. Le transfert a en effet priorité sur l'hébergement DMZ. En d'autres termes, les données qui parviennent au routeur sont d'abord vérifiées par les paramètres de transfert. Si le numéro du port d'entrée des données n'est pas soumis au transfert de connexion, le routeur transmet alors les données à l'ordinateur ou au périphérique réseau défini pour l'hébergement DMZ. Pour définir l'hébergement DMZ, procédez comme suit : 1. Accédez à l'utilitaire Web du routeur en spécifiant http://192.168.1.1 ou l'adresse IP du routeur. Ouvrez la section Port Forwarding (Transfert de connexion) de l'onglet Applications & Gaming (Applications et jeux). 2. Désactivez ou supprimez les entrées saisies pour le transfert. Conservez ces informations pour une éventuelle utilisation ultérieure. 3. Ouvrez la section DMZ de l'onglet Applications & Gaming (Applications et jeux). 4. Sélectionnez l'option Enable (Activer) en regard de la section DMZ. Dans le champ DMZ Host IP Address (Adresse IP de l'hôte DMZ), saisissez l'adresse IP de l'ordinateur que vous souhaitez exposer à Internet. Ce paramètre permet d'éviter le recours à la technologie NAT pour l'ordinateur concerné. Pour plus d'informations sur l'obtention d'une adresse IP, reportez-vous à l'« Annexe E : Recherche des adresses MAC et IP de votre adaptateur Ethernet ». 5. Une fois la configuration terminée, cliquez sur le bouton Save Settings (Enregistrer les paramètres).

Annexe A : Dépannage

Problèmes courants et solutions

Routeur haut débit sans fil - G avec SpeedBooster

9. J'ai oublié mon mot de passe ou l'invite de mot de passe apparaît toujours lorsque j'enregistre des paramètres du routeur.

Réinitialisez les paramètres d'usine par défaut du routeur. Pour cela, maintenez le bouton Reset (Réinitialiser) enfoncé pendant 10 secondes, puis relâchez-le. Si le système vous demande toujours votre mot de passe lors de l'enregistrement des paramètres, procédez comme suit : 1. Accédez à l'utilitaire Web du routeur en spécifiant http://192.168.1.1 ou l'adresse IP du routeur. Saisissez le mot de passe admin par défaut, puis sélectionnez la section Management (Gestion) de l'onglet Administration. 2. Saisissez un autre mot de passe dans le champ Router Password (Mot de passe du routeur), puis saisissez le même mot de passe dans le deuxième champ fourni pour le confirmer. 3. Cliquez sur le bouton Save Settings (Enregistrer les paramètres). 10. Je dois supprimer les paramètres de proxy ou la fenêtre de connexion à distance (pour les utilisateurs PPPoE). Si vous disposez de paramètres de proxy, vous devez les désactiver sur votre ordinateur. Le routeur servant de modem routeur pour la connexion Internet, l'ordinateur n'a pas besoin des paramètres de proxy pour accéder à Internet. Pour vérifier que les paramètres de proxy sont désactivés et que le navigateur que vous utilisez est défini pour une connexion directe au réseau local (LAN), procédez comme suit : • Pour Microsoft Internet Explorer 5.0 ou version supérieure : 1. Cliquez sur Démarrer, Paramètres et Panneau de configuration. Cliquez deux fois sur Options Internet. 2. Cliquez sur l'onglet Connexions. 3. Cliquez sur le bouton Paramètres réseau et décochez toutes les cases. 4. Cliquez sur le bouton OK pour revenir à l'écran précédent. 5. Cochez la case Ne jamais établir de connexion. Vous supprimez ainsi toutes les invites de connexion à distance pour les utilisateurs PPPoE. • Pour Netscape 4.7 ou version supérieure : 1. Démarrez Netscape Navigator et cliquez sur Edition, Préférences, Avancé et Proxies. 2. Assurez-vous que la connexion directe à Internet est sélectionnée à l'écran. 3. Fermez toutes les fenêtres pour terminer. 11. Pour recommencer, je dois rétablir les paramètres d'usine par défaut du routeur. Maintenez pendant 10 secondes le bouton Reset (Réinitialiser) enfoncé, puis relâchez-le. Les valeurs définies par défaut en usine pour le mot de passe, le transfert et d'autres paramètres sont rétablies. En d'autres termes, le routeur revient à sa configuration initiale. 12. Mon voyant d'alimentation clignote sans arrêt. Maintenez enfoncé le bouton de réinitialisation pendant cinq secondes. Si le problème persiste, le micrologiciel est peut-être endommagé. Pour mettre à niveau le micrologiciel, suivez les instructions de l'« Annexe C : Mise à niveau du micrologiciel ». Annexe A : Dépannage Problèmes courants et solutions

Routeur haut débit sans fil - G avec SpeedBooster

13. Je dois mettre le micrologiciel à niveau.

Pour mettre à niveau le micrologiciel avec les dernières fonctionnalités, vous devez accéder au site Web de Linksys (www.linksys.eu ou linksys.com/international) et télécharger la dernière version du micrologiciel. Procédez comme suit : 1. Accédez au site Web de Linksys (http://www.linksys.eu ou linksys.com/international) et téléchargez la toute dernière version du micrologiciel. 2. Pour mettre à niveau le micrologiciel, suivez les instructions de l'« Annexe C : Mise à niveau du micrologiciel ». 14. La mise à niveau du micrologiciel a échoué et/ou le voyant Power (Alimentation) clignote. La mise à niveau peut avoir échoué pour diverses raisons. Pour mettre à niveau le micrologiciel et/ou arrêter le clignotement du voyant d'alimentation, procédez comme suit : • Si la mise à niveau du micrologiciel a échoué, utilisez le programme TFTP (téléchargé avec le micrologiciel). Ouvrez le fichier PDF téléchargé avec le micrologiciel et le programme TFTP et suivez les instructions contenues dans le fichier. • Définissez une adresse IP statique sur l'ordinateur. Reportez-vous au problème 2 (Je dois définir une adresse IP statique sur un ordinateur). Utilisez les paramètres d'adresse IP suivants pour l'ordinateur que vous utilisez : Adresse IP : 192.168.1.50 Masque de sous-réseau : 255.255.255.0 Modem routeur : 192.168.1.1 • Effectuez la mise à niveau à l'aide du programme TFTP ou à partir de l'onglet Administration de l'utilitaire Web du routeur. 15. Le protocole PPPoE de mon service DSL se déconnecte sans cesse. En réalité, PPPoE n'est pas une connexion dédiée ou permanente. Il se peut que le FAI DSL déconnecte le service après une période d'inactivité, comme c'est le cas pour une connexion à Internet via la ligne téléphonique. • Une option de configuration permet de maintenir la connexion. Il se peut que cela ne fonctionne pas. Dans ce cas, vous devrez rétablir la connexion de manière périodique. 1. Pour vous connecter au routeur, ouvrez votre navigateur Web, puis saisissez http://192.168.1.1 ou l'adresse IP du routeur. 2. Saisissez le mot de passe si vous y êtes invité. (Le mot de passe par défaut est admin.) 3. Dans l'écran Setup (Configuration), sélectionnez l'option Keep Alive (Maintenir la connexion) et définissez le délai de rappel à 20 (secondes). 4. Cliquez sur le bouton Save Settings (Enregistrer les paramètres). 5. Sélectionnez l'onglet Status (Etat), puis cliquez sur le bouton Connect (Connecter). 6. Il se peut que l'état de la connexion soit défini sur Connecting (Connexion en cours). Appuyez sur la touche F5 pour actualiser l'écran jusqu'à ce que l'état de la connexion soit défini sur Connected (Connecté). Annexe A : Dépannage Problèmes courants et solutions

Routeur haut débit sans fil - G avec SpeedBooster

• Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour continuer.

• Si vous perdez de nouveau la connexion, effectuez les étapes 1 à 6 pour la rétablir. 16. Je ne parviens pas à accéder à ma messagerie ou au Web ou je reçois des données endommagées d'Internet. Il se peut que le paramètre d'unité de transmission maximale (MTU) nécessite une modification. Par défaut, ce paramètre est défini à 1500. Pour la plupart des utilisateurs DSL, l'usage d'une valeur MTU définie à 1492 est préconisé. • Si vous rencontrez des difficultés, procédez comme suit : 1. Pour vous connecter au routeur, ouvrez votre navigateur Web, puis saisissez http://192.168.1.1 ou l'adresse IP du routeur. 2. Saisissez le mot de passe si vous y êtes invité. (Le mot de passe par défaut est admin.) 3. Accédez à l'option MTU, puis sélectionnez Manual (Manuel). Dans le champ Size (Taille), saisissez 1492. 4. Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour continuer. • Si vous rencontrez toujours des difficultés, essayez différentes valeurs de taille. Essayez les valeurs de la liste suivante (une valeur à la fois et dans l'ordre indiqué) jusqu'à ce que le problème soit résolu : 1462 1400 1362 1300 17. Lorsque je spécifie une adresse URL ou IP, j'obtiens une erreur liée à l'expiration du délai et je suis invité à recommencer. • Utilisez d'autres ordinateurs pour vérifier que le problème n'est pas lié à l'ordinateur utilisé. Si les nouveaux ordinateurs fonctionnent correctement, assurez-vous que les paramètres IP de votre station de travail sont corrects (adresse IP, masque de sous-réseau, modem routeur par défaut et adresse DNS). Redémarrez l'ordinateur défaillant. • Si les ordinateurs sont correctement configurés, mais ne fonctionnent toujours pas, vérifiez le routeur. Vérifiez qu'il est connecté et sous tension. Connectez-vous au routeur et vérifiez ses paramètres. Si vous ne parvenez pas à établir la connexion, vérifiez le réseau local (LAN) et la connexion de l'alimentation. • Si le routeur est configuré correctement, vérifiez le fonctionnement de votre connexion Internet (modem câble/DSL, etc). Vous pouvez supprimer le routeur pour vérifier la connexion directe. • Configurez manuellement les paramètres TCP/IP à l'aide d'une adresse DNS fournie par votre FAI. • Assurez-vous que le navigateur est configuré pour une connexion directe et que les connexions à distance sont désactivées. Dans Internet Explorer, cliquez sur Outils, Options Internet, puis sur l'onglet Connexions. Vérifiez que la case Ne jamais établir de connexion est cochée. Dans Netscape Navigator, cliquez sur Edition, Préférences, Avancé et Proxies. Vérifiez que la case Connexion directe à Internet est cochée. Annexe A : Dépannage Problèmes courants et solutions

Routeur haut débit sans fil - G avec SpeedBooster

18. Je ne peux pas me connecter à Internet.

• Utilisateurs du câble : Cliquez sur l'onglet Status (Etat) et vérifiez que l'adresse IP Internet n'est pas 0.0.0.0. Si c'est le cas, cliquez sur le bouton DHCP Renew (Renouvellement DHCP) et attendez quelques minutes pour permettre au routeur de contacter votre FAI. Lorsque le routeur a obtenu une adresse IP, redémarrez l'ordinateur. • Utilisateurs DSL - 1) Vérifiez que vous avez correctement entré votre nom d'utilisateur et votre mot de passe. Certains FAI utilisent votre adresse électronique complète comme nom d'utilisateur. Si vous avez correctement saisi votre nom d'utilisateur, essayez d'utiliser nomutilisateur@[fai.com], où fai.com est le nom de votre FAI. 2) Arrêtez le modem DSL, l'ordinateur et le routeur. Ensuite, mettez sous tension le modem DSL et attendez que les voyants du modem DSL ne clignotent plus. Mettez sous tension le routeur et attendez que le voyant d'alimentation ne clignote plus. Enfin, mettez l'ordinateur sous tension. 19. Le routeur sans fil G est lent. • Repositionnez l'antenne. • Repositionnez le routeur au-dessus de votre matériel réseau. • Dans les paramètres sans fil avancés, définissez CTS Protection (Protection CTS) sur Disable (Désactiver). 20. La vitesse n'est pas améliorée lorsque je navigue sur Internet avec mon équipement SpeedBooster sans fil. • Votre connexion Internet est généralement plus lente que votre réseau sans fil avec équipement SpeedBooster. Ce dernier n'a aucune incidence sur la vitesse de votre connexion Internet. • En revanche, vous pouvez constater des améliorations lors du transfert ou de la transmission de fichiers d'un ordinateur à un autre au sein de votre réseau. • La vitesse de votre réseau ralentit en présence de clients 802.11g et SpeedBooster. Pour des performances optimales, utilisez tous les périphériques SpeedBooster de votre réseau. 21. Comment activer SpeedBooster sur mon routeur ? SpeedBooster est activé automatiquement en mode Mixed (Mixte) et G-Only (G uniquement). Pour utiliser cette fonction, aucune intervention n'est requise, mais votre adaptateur client doit également disposer de SpeedBooster pour l'utiliser.

Annexe A : Dépannage

Problèmes courants et solutions

Routeur haut débit sans fil - G avec SpeedBooster

Questions fréquemment posées

Après avoir utilisé la fonction SecureEasySetup, mes périphériques sans fil existants ne parviennent plus à se connecter au routeur. SecureEasySetup utilise le cryptage WPA-Personal (WPA personnel). Si vos périphériques sans fil actuels ne prennent pas en charge la sécurité WPA personnel, vous ne pouvez pas utiliser SecureEasySetup sur votre réseau. Vous devez configurer manuellement la sécurité de votre réseau à l'aide du cryptage pris en charge par vos périphériques existants. Comment puis-je configurer des périphériques supplémentaires à l'aide de SecureEasySetup ? Répétez le processus SecureEasySetup pour chaque périphérique jusqu'à ce qu'ils soient tous configurés. Où se trouve le bouton SecureEasySetup ? La touche SecureEasySetup se trouve sur le panneau avant du routeur. Elle doit être allumée en orange ou en blanc. Pour les autres périphériques SecureEasySetup, reportez-vous à la documentation du périphérique sans fil afin de connaître l'emplacement de cette touche. Je possède des périphériques prenant en charge la sécurité WPA personnel, mais qui ne proposent pas la fonction SecureEasySetup. Puis-je néanmoins utiliser cette fonction ? Oui. Imprimez les paramètres de sécurité sans fil fournis à la fin du processus SecureEasySetup, puis configurez manuellement les paramètres de vos périphériques non-SecureEasySetup. Reportez-vous à la documentation de chaque périphérique sans fil pour obtenir des instructions relatives à la saisie de ces paramètres. Quel est le nombre maximal d'adresses IP prises en charge par le routeur ? Le routeur peut prendre en charge jusqu'à 253 adresses IP. La fonctionnalité d'intercommunication IPSec est-elle prise en charge par le routeur ? Oui, en tant que fonctionnalité intégrée, elle est activée automatiquement par le routeur. Où le routeur est-il installé sur le réseau ? Dans un environnement standard, le routeur est installé entre le modem câble/DSL et le réseau local (LAN). Connectez le routeur au port Ethernet du modem câble/DSL. Le routeur prend-il en charge les protocoles IPX ou AppleTalk ? N° TCP/IP est le seul protocole standard pour Internet et est devenu la norme internationale appliquée dans le cadre des communications. Les protocoles IPX (protocole de communication NetWare utilisé uniquement pour acheminer des messages d'un nœud à un autre) et AppleTalk (protocole de communication utilisé sur les réseaux Apple et Macintosh) peuvent être adoptés pour des connexions de LAN à LAN, mais ne peuvent pas être utilisés pour relier Internet à un LAN.

Annexe A : Dépannage

Questions fréquemment posées

Routeur haut débit sans fil - G avec SpeedBooster

La connexion Internet du routeur prend-elle en charge une liaison Ethernet 100 Mbits/s ?

La configuration matérielle actuelle du routeur peut prendre en charge une liaison Ethernet maximale de 100 Mbits/s sur son port Internet. Toutefois, la vitesse de connexion à Internet varie selon la vitesse de votre connexion haut débit. Le routeur prend également en charge une capacité de 100 Mbits/s avec le commutateur Fast Ethernet 10/100 à détection automatique du côté LAN du routeur. Qu'est-ce que la technologie NAT (Network Address Translation) et quelle est sa fonction ? La technologie NAT (Network Address Translation) permet de convertir plusieurs adresses IP d'un réseau local privé en une adresse IP publique diffusée sur Internet. Cela renforce la sécurité car l'adresse d'un ordinateur connecté au réseau local (LAN) privé n'est jamais transmise sur Internet. Qui plus est, la technologie NAT permet d'utiliser le routeur via des comptes Internet bon marché, notamment des modems câble ou DSL, lorsque vous disposez d'une seule adresse TCP/IP fournie par votre FAI. L'utilisateur peut disposer de plusieurs adresses privées derrière cette adresse unique fournie par le FAI. Le routeur prend-il en charge d'autres systèmes d'exploitation que Windows 98 Deuxième Edition, Windows Millennium, Windows 2000 ou Windows XP ? Oui, mais Linksys ne propose à l'heure actuelle aucun service de support technique réservé à l'installation, à la configuration et au dépannage de ces systèmes d'exploitation. Le routeur prend-il en charge l'envoi de fichier avec ICQ ? Oui, à l'aide du correctif suivant : cliquez sur le menu ICQ, sélectionnez successivement l'option Préférences, l'onglet Connexions, puis cochez la case indiquant que votre système se trouve derrière un pare-feu ou un serveur proxy. Dans les paramètres du pare-feu, définissez ensuite un délai de 80 secondes. L'utilisateur Internet peut alors transmettre un fichier à un utilisateur derrière le routeur. Je souhaite définir un serveur Unreal Tournament (UT), mais les autres utilisateurs du réseau local (LAN) ne peuvent pas y accéder. Que dois-je faire ? Si vous avez configuré un serveur Unreal Tournament, vous devez créer une adresse IP statique pour chaque ordinateur du réseau local et transférer les ports 7777, 7778, 7779, 7780, 7781 et 27900 vers l'adresse IP du serveur. Vous pouvez également utiliser une étendue de transfert de connexion comprise entre 7777 et 27900. Si vous souhaitez utiliser la fonctionnalité d'administration de serveur Unreal Tournament (UT Server Admin), transférez un autre port. (Le port 8080 fonctionne généralement bien, mais il est utilisé pour l'administration à distance. Vous devrez peut-être le désactiver.) Ensuite, dans la section [UWeb.WebServer] du fichier server.ini, définissez ListenPort à 8080 (pour qu'il corresponde au port mappé ci-dessus) et ServerName à l'adresse IP attribuée au routeur par votre FAI. Plusieurs joueurs sur le réseau local (LAN) peuvent-ils accéder à un seul serveur de jeux et jouer simultanément à l'aide d'une seule adresse IP publique ? Cela dépend du jeu réseau et du type de serveur de jeux que vous utilisez. Par exemple, Unreal Tournament prend en charge les connexions multiples avec une seule adresse IP publique. Annexe A : Dépannage Questions fréquemment posées

Routeur haut débit sans fil - G avec SpeedBooster

Comment puis-je faire fonctionner le jeu Half-Life: Team Fortress avec le routeur ?

Le port client par défaut pour Half-Life est 27005. « +clientport 2700x » doit être ajouté à la ligne de commande de raccourci HL sur les ordinateurs de votre LAN, x correspondant à 6, 7, 8 et ainsi de suite. Plusieurs ordinateurs peuvent ainsi être connectés au même serveur. Problème : la version 1.0.1.6 ne permet pas à plusieurs ordinateurs dotés d'une même clé CD de se connecter simultanément, même s'il s'agit du même LAN (ce qui n'est pas le cas avec la version 1.0.1.3). En matière d'hébergement de jeux, il n'est pas nécessaire que le serveur HL soit dans la zone démilitarisée (DMZ). Transférez simplement le port 27015 vers l'adresse IP locale du serveur. Comment bloquer des éléments endommagés téléchargés depuis un site FTP ? Si vous importez des fichiers endommagés lors du téléchargement d'un composant via votre client FTP, essayez d'utiliser un autre programme FTP. La page Web se bloque, les fichiers téléchargés sont endommagés et des caractères illisibles apparaissent à l'écran. Que dois-je faire ? Augmentez le débit de votre adaptateur Ethernet à 10 Mbits/s ou sélectionnez le mode semi-duplex, puis désactivez temporairement la fonction d'évaluation automatique de la configuration de votre adaptateur Ethernet. (Accédez au Panneau de configuration du réseau dans l'onglet Propriétés avancées de l'adaptateur Ethernet.) Assurez-vous que votre paramètre de proxy est désactivé dans le navigateur. Pour plus d'informations, consultez le site Web international de Linksys à l'adresse suivante : www.linksys.eu ou linksys.com/international. Si tout le reste échoue au cours de l'installation, que puis-je faire ? Réinitialisez le routeur en maintenant le bouton Reset (Réinitialiser) enfoncé jusqu'à ce que le voyant Power (Alimentation) s'allume, puis s'éteigne. Réinitialisez votre modem câble ou DSL en le mettant hors tension, puis sous tension. Téléchargez et installez la dernière version du micrologiciel à partir du site Web de Linksys, à l'adresse suivante : www.linksys.eu ou linksys.com/international. Comment être informé de la disponibilité des nouvelles mises à niveau du micrologiciel du routeur ? Toutes les mises à niveau du micrologiciel Linksys sont disponibles sur le site Web de Linksys (www.linksys.eu ou linksys.com/international). Vous pouvez les télécharger gratuitement. Pour mettre à niveau le micrologiciel du routeur, utilisez les options de l'onglet System (Système) dans l'utilitaire Web du routeur. Si la connexion Internet du routeur fonctionne correctement, il est inutile de télécharger une version plus récente du micrologiciel, à moins que cette version ne contienne des nouvelles fonctionnalités que vous souhaitez utiliser. Le téléchargement d'une version plus récente du micrologiciel du routeur n'améliore pas la qualité ou la vitesse de votre connexion Internet et risque de nuire à sa stabilité actuelle. Le routeur fonctionne-t-il dans un environnement Macintosh ? Oui, mais vous ne pouvez accéder aux pages de configuration du routeur qu'à partir des versions Internet Explorer 4.0 ou Netscape Navigator 4.0 (ou version supérieure) pour Macintosh. Annexe A : Dépannage Questions fréquemment posées

Routeur haut débit sans fil - G avec SpeedBooster

Je ne parviens pas à afficher l'écran de configuration Web du routeur. Que puis-je faire ?

Il se peut que vous deviez supprimer les paramètres de proxy sur votre navigateur Internet (par exemple, Netscape Navigator ou Internet Explorer). Vous pouvez également supprimer les paramètres de connexion à distance de votre navigateur. Consultez la documentation de votre navigateur. Assurez-vous que le navigateur est configuré pour une connexion directe et que les connexions à distance sont désactivées. Dans Internet Explorer, cliquez sur Outils, Options Internet, puis sur l'onglet Connexions. Vérifiez que la case Ne jamais établir de connexion est cochée. Dans Netscape Navigator, cliquez sur Edition, Préférences, Avancé et Proxies. Vérifiez que la case Connexion directe à Internet est cochée. Qu'est-ce que l'hébergement DMZ ? Une zone démilitarisée (DeMilitarized Zone) permet à une adresse IP (ordinateur) d'être visible sur Internet. Certaines applications nécessitent l'ouverture de plusieurs ports TCP/IP. Il est recommandé de configurer votre ordinateur avec une adresse IP statique si vous souhaitez utiliser l'hébergement DMZ. Pour obtenir l'adresse IP du réseau local (LAN), reportez-vous à l'« Annexe E : Recherche des adresses MAC et IP de votre adaptateur Ethernet ». Si l'hébergement DMZ est utilisé, l'utilisateur exposé partage-t-il l'adresse IP publique avec le routeur ? N° Est-ce que le routeur transmet les paquets PPTP ou achemine de manière directe les sessions PPTP ? Le routeur permet la transmission des paquets PPTP. Le routeur est-il compatible avec différentes plates-formes ? Toute plate-forme prenant en charge Ethernet et TCP/IP est compatible avec le routeur. Combien de ports est-il possible de transférer simultanément ? En théorie, le routeur peut établir jusqu'à 520 sessions simultanées, mais vous pouvez transférer seulement 10 plages de ports. Quelles sont les fonctionnalités avancées du routeur ? Les fonctionnalités avancées du routeur incluent notamment des paramètres sans fil avancés, des filtres, le transfert de connexion, le routage et le service DDNS. Comment utiliser le logiciel mIRC avec le routeur ? Dans l'onglet Port Forwarding (Transfert de connexion), définissez le transfert de connexion à 113 pour l'ordinateur sur lequel vous utilisez mIRC. Le routeur peut-il être utilisé en tant que serveur DHCP ? Oui. Le routeur dispose d'un logiciel serveur DHCP intégré. Puis-je exécuter une application à partir d'un ordinateur distant via le réseau sans fil ? Cela dépend si votre application est conçue ou non pour une utilisation en réseau. Consultez la documentation de l'application pour déterminer si elle prend en charge le fonctionnement en réseau. Annexe A : Dépannage Questions fréquemment posées

Routeur haut débit sans fil - G avec SpeedBooster

Qu'est-ce que la norme IEEE 802.11g ?

Il s'agit de l'une des normes IEEE appliquées aux réseaux sans fil. La norme 802.11g permet aux périphériques réseau sans fil issus de différents fabricants, mais conformes à cette norme, de communiquer entre eux. La norme 802.11g établit un débit de transfert de données maximal de 54 Mbits/s et une fréquence de fonctionnement de 2,4 GHz. Quelles sont les fonctionnalités IEEE 802.11b prises en charge ? Ce produit prend en charge les fonctionnalités IEEE 802.11b suivantes : • Protocole CSMA/CA (Carrier Sense Multiple Access/Collision Avoidance) avec accusé de réception • Itinérance multicanal • Sélection de débit automatique • Fonctionnalité RTS/CTS • Fragmentation • Gestion de l'alimentation Qu'est-ce que le mode Ad hoc ? Lorsqu'un réseau sans fil est défini en mode Ad hoc, les ordinateurs sans fil de ce réseau sont configurés de façon à pouvoir communiquer directement entre eux. Le réseau sans fil en mode Ad hoc ne peut pas communiquer avec des réseaux câblés. Qu'est-ce que le mode Infrastructure ? Lorsqu'un réseau sans fil est défini en mode Infrastructure, il est configuré de façon à pouvoir communiquer avec un réseau câblé via un point d'accès sans fil. Qu'est-ce que l'itinérance ? L'itinérance est la capacité d'un utilisateur d'ordinateur portable à communiquer en continu tout en se déplaçant dans une zone plus étendue que la zone couverte par un point d'accès unique. Avant d'utiliser la fonction d'itinérance, la station de travail doit s'assurer que le numéro de canal est identique au point d'accès de la zone de couverture dédiée. Pour garantir une connectivité parfaite et harmonieuse, le réseau local (LAN) sans fil doit incorporer différentes fonctions. Ainsi, chaque nœud et chaque point d'accès doivent systématiquement accuser réception de chacun des messages. Chaque nœud doit maintenir le contact avec le réseau sans fil, même en l'absence de transmission de données. L'application simultanée de ces fonctions requiert une technologie de mise en réseau RF dynamique qui relie les points d'accès et les nœuds. Dans ce système, le nœud de l'utilisateur final recherche le meilleur accès possible au système. Il évalue tout d'abord les facteurs tels que l'intensité du signal, la charge de messages supportée par chaque point d'accès et la distance entre chaque point d'accès et le réseau fédérateur câblé. Sur la base de ces informations, le nœud sélectionne ensuite le point d'accès correct et enregistre son adresse. Les communications entre le nœud final et l'ordinateur hôte peuvent alors être acheminées depuis et vers le réseau fédérateur. Annexe A : Dépannage Questions fréquemment posées

Routeur haut débit sans fil - G avec SpeedBooster

Lorsque l'utilisateur se déplace, l'émetteur RF du nœud final vérifie régulièrement le système afin de déterminer s'il est en contact avec le point d'accès d'origine ou s'il doit en rechercher un autre. Lorsqu'un nœud ne reçoit plus de confirmation de son point d'accès d'origine, il entreprend une nouvelle recherche. Une fois le nouveau point d'accès trouvé, il l'enregistre et le processus de communication se poursuit.

Qu'est-ce que la bande ISM ? La FCC et ses homologues internationaux ont défini une bande passante destinée à une utilisation hors licence : la bande ISM (Industrial, Scientific and Medical). Le spectre situé aux alentours de 2,4 GHz est disponible dans le monde entier. Il offre la possibilité sans précédent de mettre à la disposition des utilisateurs du monde entier un système haut débit sans fil. Qu'est-ce que la technologie d'étalement du spectre ? La technologie d'étalement du spectre est une technique hautes fréquences à large bande développée par l'armée pour disposer d'un système fiable de transmission des communications jugées sensibles. Elle est conçue pour optimiser l'efficacité de la bande passante pour plus de fiabilité, d'intégrité et de sécurité. En d'autres termes, ce système utilise plus de bande passante que la transmission à bande étroite. Cependant, l'optimisation produit un signal qui, dans les faits, est plus important et donc plus facile à détecter, pourvu que le récepteur connaisse les paramètres du signal d'étalement du spectre transmis. Si un récepteur n'est pas réglé sur la bonne fréquence, le signal d'étalement du spectre est perçu comme un bruit d'arrière-plan. Les deux principales alternatives sont : les systèmes DSSS (Direct Sequence Spread Spectrum) et FHSS (Frequency Hopping Spread Spectrum). Qu'est-ce que le système DSSS ? Qu'est-ce que le système FHSS ? Et quelles sont leurs différences ? Le système FHSS (Frequency-Hopping Spread-Spectrum) utilise une porteuse à bande étroite qui modifie la fréquence en un modèle connu à la fois de l'émetteur et du récepteur. S'il est synchronisé correctement, l'effet immédiat est le maintien d'un canal logique unique. Pour un récepteur non concerné, le signal FHSS ressemble à un bruit à impulsions courtes. Le système DSSS (Direct-Sequence Spread-Spectrum) génère un modèle de bit redondant pour chaque bit transmis. Pour ce modèle de bit, on parlera alors de hachage. Plus la partie hachée est longue, plus la probabilité de récupérer les données d'origine est grande. Même si une ou plusieurs parties hachées sont endommagées au cours de la transmission, les techniques statistiques intégrées à la radio peuvent récupérer les données d'origine sans avoir à les retransmettre. Pour un récepteur non concerné, le signal DSSS apparaît comme un faible bruit de transmission à large bande et est rejeté (ignoré) par la plupart des récepteurs à bande étroite. Qu'est-ce que le système WEP ? WEP (Wired Equivalent Privacy) est un système de protection des données fondé sur un algorithme de clé partagée 64 bits ou 128 bits, conforme à la norme IEEE 802.11.

Annexe A : Dépannage

Questions fréquemment posées

Routeur haut débit sans fil - G avec SpeedBooster

Qu'est-ce qu'une adresse MAC ?

L'adresse MAC (Media Access Control) est un numéro unique attribué par le fabricant à un périphérique réseau Ethernet, tel qu'un adaptateur réseau, qui permet au réseau de l'identifier au niveau matériel. Pour des raisons de simplicité d'utilisation, ce numéro est généralement permanent. A la différence des adresses IP qui peuvent changer dès qu'un ordinateur se connecte au réseau, l'adresse MAC d'un périphérique reste identique, ce qui en fait un identifiant réseau particulièrement fiable. Comment puis-je réinitialiser le routeur ? Maintenez le bouton Reset (Réinitialiser) situé sur le panneau arrière du routeur enfoncé pendant environ 5 secondes. Cette opération permet de rétablir les paramètres d'usine par défaut du routeur. Comment puis-je résoudre les problèmes liés à une perte de signal ? Il n'est pas possible de connaître l'étendue exacte de votre réseau sans fil sans le tester. Chaque obstacle rencontré entre le routeur et un ordinateur sans fil génère une perte de signal. Le verre au plomb, le métal, les sols en béton, l'eau et les murs réduisent le signal et sa portée. Placez d'abord le routeur et votre ordinateur sans fil dans la même pièce et augmentez progressivement l'étendue maximale de votre réseau. Vous pouvez également essayer d'utiliser différents canaux et éliminer ainsi les interférences liées à un canal unique. Mon signal est excellent, mais mon réseau n'apparaît pas. Le système WEP est probablement activé sur le routeur mais désactivé sur votre adaptateur sans fil (ou inversement). Vérifiez que des clés et des niveaux WEP (64 ou 128) identiques sont utilisés sur tous les nœuds de votre réseau sans fil. Combien de canaux/fréquences sont disponibles avec le routeur ? Onze canaux sont disponibles, classés de 1 à 11 (en Amérique du Nord, Amérique centrale et Amérique du Sud). Treize canaux sont disponibles, classés de 1 à 13 (dans la plupart des pays asiatiques, africains et en Australie). Si certaines de vos questions ne sont pas abordées dans cette annexe, consultez le site Web de Linksys à l'adresse suivante : www.linksys.eu ou linksys.com/international.

Annexe A : Dépannage

Questions fréquemment posées

Routeur haut débit sans fil - G avec SpeedBooster

Annexe B : Sécurité sans fil

Linksys souhaite rendre la mise en réseau sans fil aussi fiable et facile que possible. La génération actuelle de produits Linksys intègre plusieurs fonctions de sécurité réseau, que vous devez cependant mettre en œuvre vous-même. Tenez compte des points suivants lors de la configuration ou de l'utilisation de votre réseau sans fil.

Cette section présente la liste exhaustive des mesures de sécurité à entreprendre (suivez au moins les étapes 1 à 5) : 1. Modifier le SSID par défaut. 2. Désactiver la fonctionnalité de diffusion du SSID. 3. Modifier le mot de passe par défaut du compte de l'administrateur. 4. Activer le filtrage des adresses MAC. 5. Modifier régulièrement le SSID. 6. Utiliser l'algorithme de cryptage le plus élevé possible. Utiliser la technologie WPA si elle est disponible (son utilisation peut réduire les performances de votre réseau). 7. Modifier régulièrement les clés de cryptage WEP.

REMARQUE : Certaines de ces fonctions de sécurité ne sont disponibles que via le routeur ou le point d'accès réseau. Pour plus d'informations, consultez la documentation du routeur ou du point d'accès.

Pour obtenir des informations sur la mise en œuvre de ces fonctions de sécurité, consultez le « Chapitre 5 :

Configuration du routeur haut débit sans fil - G ».

Menaces liées aux réseaux sans fil

Les réseaux sans fil sont faciles à localiser. Les pirates informatiques savent que pour se connecter à un réseau sans fil, les produits réseau sans fil doivent d'abord écouter et détecter les « messages de balises ». Ces messages sont faciles à décrypter et renferment la plupart des informations relatives au réseau, notamment son SSID (Service Set IDentifier). Voici la procédure de protection que vous pouvez mettre en place : Modifiez régulièrement le mot de passe de l'administrateur. il faut savoir que les paramètres réseau (SSID, clé WEP, etc.) des périphériques sans fil que vous utilisez sont stockés dans leurs micrologiciels respectifs. L'administrateur réseau est la seule personne qui puisse modifier les paramètres réseau. Si un pirate informatique vient à connaître le mot de passe de l'administrateur, il a également la possibilité de modifier ces paramètres à sa guise. Pour lui compliquer la tâche, rendez-lui cette information plus difficile à obtenir : modifiez régulièrement le mot de passe de l'administrateur. Annexe B : Sécurité sans fil Mesures de sécurité

Routeur haut débit sans fil - G avec SpeedBooster

SSID : Vous devez garder à l'esprit plusieurs informations concernant le nom SSID :

1. Désactivez l'option de diffusion. 2. Définissez un SSID unique. 3. Modifiez-le régulièrement. La plupart des périphériques réseau sans fil vous donnent la possibilité de diffuser le SSID. Bien que cette option puisse s'avérer pratique, elle permet à n'importe qui de se connecter à votre réseau sans fil, y compris aux pirates informatiques. Par conséquent, ne le diffusez pas. Les périphériques réseau sans fil possèdent un SSID par défaut, configuré en usine (Celui de Linksys est « linksys »). Les pirates informatiques connaissent ces noms par défaut et peuvent vérifier s'ils sont utilisés sur votre réseau. Modifiez votre SSID afin qu'il soit unique tout en évitant d'en choisir un en relation avec votre société ou avec les périphériques réseau que vous utilisez. Modifiez régulièrement votre SSID pour obliger les pirates ayant accès à votre réseau sans fil à recommencer à zéro lors de toute tentative d'infiltration. Mac addresses (Adresses MAC) : activez le filtrage des adresses MAC. La fonctionnalité de filtrage des adresses MAC vous permet de réserver l'accès uniquement aux nœuds sans fil dotés de certaines adresses MAC. Les pirates informatiques rencontrent ainsi plus de difficultés pour accéder à votre réseau au moyen d'une adresse MAC choisie au hasard. WEP Encryption (Cryptage WEP) : le cryptage WEP (Wired Equivalent Privacy) est souvent considéré comme la panacée en matière de protection sans fil. Mais son efficacité est souvent surestimée. Cette protection fournit seulement un niveau de sécurité suffisant pour compliquer la tâche du pirate informatique. Plusieurs moyens permettent d'optimiser l'efficacité du cryptage WEP : 1. Utilisez le niveau de cryptage le plus élevé. 2. Optez pour une authentification par clé partagée.

IMPORTANT : Gardez toujours à l'esprit que chaque périphérique de votre réseau sans fil

DOIT utiliser la même méthode et la même clé de cryptage, sinon votre réseau sans fil ne fonctionnera pas correctement.

3. Modifiez vos clés WEP régulièrement.

WPA : la norme WPA (Wi-Fi Protected Access) est la meilleure et la plus récente des normes de sécurité Wi-Fi existante. L'option WPA est plus puissante que le système de cryptage WEP et l'option WPA2 est dotée d'un cryptage renforcé par rapport au mode WPA. WPA et WPA2 vous proposent deux méthodes de cryptage : la méthode TKIP (Temporal Key Integrity Protocol) qui intègre un code MIC (Message Integrity Code) de protection contre les pirates et la méthode AES (Advanced Encryption System) qui procède au cryptage symétrique des données par blocs de 128 bits. (La méthode AES est plus puissante que la méthode TKIP). Annexe B : Sécurité sans fil Menaces liées aux réseaux sans fil

Routeur haut débit sans fil - G avec SpeedBooster

WPA/WPA2 Entreprise utilisent un serveur RADIUS (Remote Authentication Dial-In User Service) pour l'authentification. RADIUS utilise un serveur RADIUS et le cryptage WEP.

WPA/WPA2 personnel : sélectionnez le type d'algorithme (TKIP ou AES), puis saisissez un mot de passe comportant entre 8 et 63 caractères dans le champ WPA Shared Key (Clé WPA partagée). Précisez un délai de renouvellement des clés dans l'option Group Key Renewal (Renouvellement des clés du groupe) compris entre 0 et 99 999 secondes. Ce délai indique au routeur (ou à un autre périphérique) la fréquence à laquelle il doit modifier les clés de cryptage. WPA/WPA2 entreprise : cette méthode associe le système WPA ou WPA2 à l'utilisation d'un serveur RADIUS. Saisissez l'adresse IP et le numéro de port du serveur RADIUS, puis saisissez la clé partagée par le routeur et le serveur RADIUS. Précisez ensuite un délai de renouvellement des clés pour indiquer au routeur (ou à un autre périphérique) à quelle fréquence il doit modifier les clés de cryptage. RADIUS : Cette méthode associe le système WEP à l'utilisation d'un serveur RADIUS. Saisissez l'adresse IP et le numéro de port du serveur RADIUS, puis saisissez la clé partagée par le routeur et le serveur RADIUS. Saisissez les paramètres WEP. La mise en place d'une méthode de cryptage peut avoir un impact négatif sur les performances de votre réseau. Cependant, il est préférable d'implémenter ce type de méthode si des données que vous jugez confidentielles transitent par votre réseau. Grâce à ces conseils de sécurité, vous pouvez utiliser en toute tranquillité la technologie Linksys la plus adaptée et la plus souple.

Les performances maximales pour les transmissions sans fil sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier et présenter une capacité réseau, un débit de données, une portée et une couverture moins élevés. Les performances résultent de facteurs, conditions et variables multiples : distance du point d'accès, volume du trafic réseau, nature des matériaux de construction du lieu, système d'exploitation utilisé, autres produits sans fil utilisés, interférences, etc.

Annexe B : Sécurité sans fil

Menaces liées aux réseaux sans fil

Routeur haut débit sans fil - G avec SpeedBooster

Annexe C : Firmware Upgrade (Mise à niveau du micrologiciel)

Vous pouvez mettre à niveau le micrologiciel du routeur haut débit à partir de l'onglet Administration de l'utilitaire Web. Procédez comme suit : 1. Téléchargez le micrologiciel à partir du site Web de Linksys à l'adresse suivante : www.linksys.eu ou linksys.com/international. 2. Cliquez sur Firmware Upgrade (Mise à niveau du micrologiciel) dans l'onglet Administration de l'utilitaire Web. L'écran Firmware Upgrade (Mise à niveau du micrologiciel) apparaît. Figure C-1 : Mise à niveau du micrologiciel 3. Saisissez l'emplacement du fichier du micrologiciel ou cliquez sur le bouton Browse (Parcourir) pour y accéder. 4. Cliquez enfin sur le bouton Upgrade (Mettre à niveau) pour procéder à la mise à niveau du micrologiciel.

Annexe C : Firmware Upgrade (Mise à niveau du micrologiciel)

Routeur haut débit sans fil G avec SpeedBooster

Annexe D : Aide - Windows

Presque tous les produits sans fil de Linksys exigent l'utilisation de Microsoft Windows. Windows est le système d'exploitation le plus répandu au monde. Il propose un grand nombre de fonctionnalités qui facilitent la mise en réseau. Vous pouvez accéder à ces fonctionnalités à partir de l'aide de Windows. Elles sont décrites dans la présente annexe.

TCP/IP Pour qu'un ordinateur puisse communiquer avec le routeur haut débit, vous devez au préalable activer le protocole TCP/IP. TCP/IP désigne un ensemble d'instructions (ou protocole) que tous les ordinateurs suivent pour communiquer sur un réseau. Il s'applique aussi dans le cadre des réseaux sans fil. Vos ordinateurs ne pourront pas exploiter les capacités de votre réseau sans fil si le protocole TCP/IP n'est pas activé. L'aide de Windows fournit des instructions exhaustives sur l'activation du protocole TCP/IP.

Ressources partagées

Si vous souhaitez partager des imprimantes, un dossier ou des fichiers sur votre réseau, l'aide de Windows propose également des instructions complètes sur l'utilisation des ressources partagées.

Voisinage réseau/Favoris réseau

En fonction de la version de Windows que vous utilisez, d'autres ordinateurs de votre réseau peuvent apparaître dans le Voisinage réseau ou dans les Favoris réseau. Là encore, l'aide de Windows fournit des instructions expliquant comment ajouter des ordinateurs à votre réseau.

Annexe D : Aide - Windows

Routeur haut débit sans fil - G avec SpeedBooster

Annexe E : Recherche des adresses MAC et IP de votre adaptateur Ethernet

Cette section explique comment rechercher l'adresse MAC de l'adaptateur Ethernet de votre ordinateur en vue d'utiliser la fonctionnalité de filtrage MAC et/ou la fonctionnalité de clonage des adresses MAC du routeur. Vous pouvez également rechercher l'adresse IP de l'adaptateur Ethernet de votre ordinateur. Cette adresse IP est utilisée pour les fonctionnalités de filtrage et de transfert du routeur et/ou les fonctionnalités DMZ. Suivez la procédure décrite dans cette annexe pour rechercher l'adresse MAC ou IP de l'adaptateur sous Windows 98, Windows Me, Windows 2000 ou Windows XP.

Instructions pour Windows 98 Deuxième Edition ou Windows Me

1. Cliquez sur Démarrer, puis sélectionnez Exécuter. Dans le champ Ouvrir, saisissez winipcfg. Appuyez ensuite sur la touche Entrée ou cliquez sur OK.

2. Lorsque l'écran Configuration IP apparaît, sélectionnez l'adaptateur Ethernet que vous avez connecté au routeur à l'aide d'un câble réseau Ethernet CAT 5. 3. Notez l'adresse de l'adaptateur qui s'inscrit à l'écran. Il s'agit de l'adresse MAC de votre adaptateur Ethernet. Elle se présente sous la forme d'une série de chiffres et de lettres. L'adresse MAC/adresse de l'adaptateur vous servira pour le clonage des adresses MAC ou le filtrage MAC.

Figure E-2 : Adresse MAC/Adresse de la carte

L'adresse IP de l'adaptateur Ethernet s'affiche sur un autre écran. (illustré dans l'exemple par

192.168.1.100). L'adresse peut être différente sur votre ordinateur. REMARQUE : L'adresse MAC est également appelée Adresse de l'adaptateur.

Instructions pour Windows 2000 ou Windows XP

1. Cliquez sur Démarrer, puis sélectionnez Exécuter. Dans le champ Ouvrir, saisissez cmd. Appuyez ensuite sur la touche Entrée ou cliquez sur OK. 2. A l'invite de commande, saisissez ipconfig /all. Appuyez ensuite sur la touche Entrée. Annexe E : Recherche des adresses MAC et IP de votre adaptateur Ethernet Instructions pour Windows 98 Deuxième Edition ou Windows Me

Figure E-3 : Adresse MAC/Adresse physique

Routeur haut débit sans fil - G avec SpeedBooster

3. Notez l'adresse physique indiquée à l'écran de votre ordinateur. Il s'agit de l'adresse MAC de votre adaptateur

Ethernet. Elle se présente sous la forme d'une série de chiffres et de lettres. L'adresse MAC/adresse physique vous servira pour le clonage des adresses MAC ou le filtrage MAC. REMARQUE : L'adresse MAC est également appelée Adresse physique. L'adresse IP de l'adaptateur Ethernet s'affiche sur un autre écran. (illustré dans l'exemple par 192.168.1.100). L'adresse peut être différente sur votre ordinateur.

Pour l'utilitaire Web du routeur

Pour le filtrage MAC, saisissez l'adresse MAC à 12 chiffres au format XXXXXXXXXXXX, SANS trait d'union. Pour le clonage des adresses MAC, saisissez l'adresse MAC à 12 chiffres dans les champs MAC Address (Adresse MAC) à raison de deux chiffres par champ.

Figure E-4 : MAC Address Filter List

(Liste de filtrage des adresses MAC)

Figure E-5 : MAC Address Clone

(Adresse MAC dupliquée)

Annexe E : Recherche des adresses MAC et IP de votre adaptateur Ethernet

Pour l'utilitaire Web du routeur

Routeur haut débit sans fil - G avec SpeedBooster

Annexe F : Glossaire

Ce glossaire contient des termes de base relatifs à la mise en réseau, termes que vous pourriez rencontrer lors de l'utilisation de ce produit. Le glossaire Linksys complet contient des termes plus techniques. Vous pouvez le consulter à l'adresse suivante : http://www.linksys.com/glossary. Ad hoc : groupe de périphériques sans fil communiquant directement entre eux (point à point) sans l'intervention d'un point d'accès. Adresse IP : adresse utilisée pour l'identification d'un ordinateur ou d'un périphérique sur un réseau. Adresse IP dynamique : adresse IP attribuée provisoirement par un serveur DHCP. Adresse IP statique : adresse fixe attribuée à un ordinateur ou périphérique connecté à un réseau. Adresse MAC (Media Access Control) : adresse unique qu'un fabricant attribue à chaque périphérique réseau. AES (Advanced Encryption Standard) : méthode de sécurité utilisant un cryptage symétrique des données par blocs de 128 bits. Bande passante : capacité de transmission d'un périphérique ou d'un réseau donné. Bit : chiffre binaire. Commutateur 1 : commutateur de données qui relie les périphériques informatiques aux ordinateurs hôtes, permettant ainsi à de nombreux périphériques de partager un nombre limité de ports. 2. Périphérique permettant de produire, interrompre ou modifier les connexions au sein d'un circuit électrique. Cryptage : codage des données transmises sur un réseau. DDNS (Dynamic Domain Name System) : autorise l'hébergement d'un site Web, d'un serveur FTP ou d'un serveur de messagerie avec un nom de domaine fixe (par exemple, www.xyz.com) et une adresse IP dynamique. Débit : quantité de données déplacées avec succès d'un nœud à un autre dans un délai donné. DHCP (Dynamic Host Configuration Protocol) : protocole réseau permettant aux administrateurs d'attribuer des adresses IP temporaires aux ordinateurs du réseau en louant une adresse IP à un utilisateur pour une période limitée, au lieu d'attribuer des adresses IP permanentes.

Annexe F : Glossaire

Routeur haut débit sans fil - G avec SpeedBooster

DMZ (Demilitarized Zone, zone démilitarisée) : fonction qui supprime la protection pare-feu du routeur sur un ordinateur pour le rendre visible sur Internet.

DNS (Domain Name Server) : adresse IP du serveur de votre fournisseur d'accès Internet (FAI). Le système DNS permet de convertir des noms de sites Web en adresses IP. Domaine : nom spécifique d'un réseau d'ordinateurs. DSL (Digital Subscriber Line) : connexion haut débit permanente par le biais des lignes téléphoniques standard. Duplex intégral : aptitude d'un périphérique réseau à recevoir et transmettre simultanément des données. EAP (Extensible Authentication Protocol) : protocole d'authentification général utilisé pour contrôler l'accès au réseau. De nombreuses méthodes d'authentification spécifiques fonctionnent de cette manière. Ethernet : protocole réseau IEEE qui spécifie le mode de placement et d'extraction des données via un support de transmission courant. FAI (Fournisseur d'Accès à Internet) : société proposant un service d'accès à Internet. FTP (File Transfer Protocol) : protocole utilisé pour la transmission de fichiers sur un réseau TCP/IP. Guirlande : méthode utilisée pour connecter des périphériques en série, l'un après l'autre. Haut débit : connexion Internet rapide et permanente. HTTP (HyperText Transport Protocol) : protocole de communication utilisé pour la connexion à des serveurs sur Internet. Infrastructure : réseau sans fil relié à un réseau câblé via un point d'accès. Initialiser : démarrer un périphérique et lui faire exécuter des instructions. IP (Internet Protocol) : protocole utilisé pour transmettre des données sur un réseau. IPCONFIG : utilitaire des systèmes Windows 2000 et XP qui affiche l'adresse IP d'un périphérique réseau spécifique. IPSec (Internet Protocol Security) : protocole VPN utilisé pour la mise en place d'un échange sécurisé des paquets au niveau de la couche IP. Itinérance : opération consistant à faire passer un périphérique sans fil d'un point d'accès à un autre sans perdre la connexion. Annexe F : Glossaire

Routeur haut débit sans fil - G avec SpeedBooster

LAN (Local Area Network, réseau local) : les ordinateurs ou produits mis en réseau qui constituent votre réseau local.

Masque de sous-réseau : code d'adresse qui détermine la taille du réseau. Mbits/s (Mégabits par seconde) : un million de bits par seconde ; unité de mesure de transmission de données. Micrologiciel : code de programmation qui exécute un périphérique réseau. Mise à niveau : acte visant à remplacer un logiciel ou micrologiciel existant par une nouvelle version. Modem câble : périphérique qui établit une connexion Internet par le biais d'un réseau de télévision câblé. Modem routeur : périphérique permettant de relier entre eux des réseaux dotés de protocoles de communication incompatibles. Modem routeur par défaut : périphérique utilisé pour transférer le trafic Internet depuis votre réseau local. NAT (Network Address Translation) : technologie permettant de convertir les adresses IP d'un réseau local en adresses IP distinctes sur Internet. Navigateur : application permettant d'afficher et de modifier des informations sur Internet. Octet : unité de données généralement équivalente à huit bits. Paquet : unité de données transmises sur un réseau. Pare-feu : ensemble de programmes associés situés sur un serveur de modem routeur de réseau protégeant les ressources d'un réseau contre les utilisateurs d'autres réseaux. Pare-feu SPI (Stateful Packet Inspection) : technologie inspectant les paquets d'informations entrants avant de les autoriser à pénétrer sur le réseau. Phrase de passe : équivalent d'un mot de passe, une phrase de passe simplifie le processus de cryptage WEP en générant automatiquement les clés de cryptage WEP des produits Linksys. Ping (Packet INternet Groper) : utilitaire Internet utilisé pour déterminer si une adresse IP particulière est en ligne. PoE (Power over Ethernet ) : technologie permettant à un câble réseau Ethernet d'acheminer des données et l'alimentation.

Annexe F : Glossaire

Routeur haut débit sans fil - G avec SpeedBooster

Point d'accès : périphérique permettant aux ordinateurs et aux autres périphériques sans fil de communiquer avec un réseau câblé. Il sert également à étendre la portée d'un réseau sans fil.

POP3 (Post Office Protocol 3) : serveur de messagerie standard couramment utilisé sur Internet. Port : point de connexion sur un ordinateur ou un périphérique réseau utilisé pour le branchement à un câble ou un adaptateur. PPPoE (Point to Point Protocol over Ethernet) : type de connexion haut débit qui permet l'authentification (nom d'utilisateur et mot de passe) et l'acheminement des données. PPTP (Point-to-Point Tunneling Protocol) : protocole VPN qui permet au protocole PPP (Point to Point Protocol) de traverser un réseau IP. Il est également utilisé comme type de connexion haut débit en Europe. RADIUS (Remote Authentication Dial-In User Service) : protocole utilisant un serveur d'authentification pour contrôler l'accès au réseau. Réseau : série d'ordinateurs ou de périphériques reliés entre eux dans le but de partager et de stocker des données et/ou de permettre la transmission de données entre des utilisateurs. RJ-45 (Registered Jack-45) : connecteur Ethernet pouvant accueillir jusqu'à huit broches. Routage statique : transfert de données sur un réseau par une voie fixe. Routeur : périphérique réseau qui relie entre eux plusieurs ordinateurs. Semi-duplex : transmission de données à double sens sur une ligne unique, mais dans un seul sens à la fois. Serveur : tout ordinateur dont le rôle sur un réseau est de fournir aux utilisateurs un accès à des fichiers, des imprimantes, des outils de communication et d'autres services. SMTP (Simple Mail Transfer Protocol) : protocole de messagerie standard utilisé sur Internet. SNMP (Simple Network Management Protocol) : protocole très répandu de contrôle et d'administration de réseau. SSID (Service Set IDentifier) : nom de votre réseau sans fil. TCP (Transmission Control Protocol) : protocole réseau de transmission de données exigeant une action de validation de la part du destinataire des données.

Annexe F : Glossaire

Routeur haut débit sans fil - G avec SpeedBooster

TCP/IP (Transmission Control Protocol/Internet Protocol) : désigne un ensemble d'instructions (ou protocole) que tous les ordinateurs suivent pour communiquer sur un réseau.

Téléchargement : réception d'un fichier transmis sur un réseau. Téléchargement (envoi) : transmission d'un fichier sur un réseau. Telnet : commande utilisateur et protocole TCP/IP utilisés pour l'accès à des ordinateurs distants. TFTP (Trivial File Transfer Protocol) : version du protocole FTP TCP/IP n'offrant aucune fonction de répertoire ou de mot de passe. TKIP (Temporal Key Integrity Protocol) : protocole de cryptage sans fil qui fournit des clés de cryptage dynamiques pour chaque paquet transmis. Topologie : configuration physique d'un réseau. URL (Uniform Resource Locator) : adresse d'un fichier situé sur Internet. Vitesse de transmission : débit de transmission. VPN (Virtual Private Network) : mesure de sécurité visant à protéger des données lorsque celles-ci quittent un réseau et sont acheminées vers un autre réseau via Internet. WAN (Wide Area Network) : Internet. WEP (Wired Equivalent Privacy) : méthode permettant de crypter des données transmises sur un réseau sans fil pour une sécurité accrue. WLAN (Wireless Local Area Network) : groupe d'ordinateurs et de périphériques réunis au sein d'un réseau sans fil. WPA (Wi-Fi Protected Access) : protocole de sécurité sans fil faisant appel au cryptage TKIP (Temporal Key Integrity Protocol) et pouvant être utilisé en association avec un serveur RADIUS.

Annexe F : Glossaire

Routeur haut débit sans fil - G avec SpeedBooster

Annexe G : Spécifications

11 canaux (dans la plupart des Etats d'Amérique du Nord, d'Amérique centrale et d'Amérique du Sud)

13 canaux (dans la plupart des pays européens et asiatiques)

Internet : 1 port RJ-45 10/100

LAN : 4 ports de commutation RJ-4510/100 1 port d'alimentation

Un bouton Reset (Réinitialiser) un bouton SecureEasySetup

(possible/certifiée)

Annexe G : Spécifications

Routeur haut débit sans fil - G avec SpeedBooster

Température de fonctionnement

0 ° C à 40 ° C Température de stockage

-20 °C à 70 °C Humidité en fonctionnement

10 à 85 %, non condensée

Humidité de stockage

5 à 90 %, non condensée

Annexe G : Spécifications

Routeur haut débit sans fil - G avec SpeedBooster

Annexe H : Informations de garantie

Linksys garantit que vos produits Linksys sont, pour l'essentiel, exempts de vices matériels et de fabrication, sous réserve d'une utilisation normale, pendant une période de trois années consécutives (la « Période de garantie »). Votre unique recours et l'entière responsabilité de Linksys sont limités, au choix de Linksys, soit à la réparation ou au remplacement du produit, soit au remboursement du prix à l'achat moins les remises obtenues. Cette garantie limitée concerne uniquement l'acheteur d'origine. Si ce produit devait s'avérer défectueux pendant cette Période de garantie, contactez le support technique de Linksys pour obtenir, si besoin est, un numéro d'autorisation de retour. POUR TOUT CONTACT TELEPHONIQUE, MUNISSEZ-VOUS DE VOTRE PREUVE D'ACHAT. Si Linksys vous demande de retourner le produit, indiquez lisiblement le numéro d'autorisation de retour à l'extérieur de l'emballage et joignez-y une copie de votre preuve d'achat. AUCUNE DEMANDE DE RETOUR NE PEUT ETRE TRAITEE EN L'ABSENCE DE PREUVE D'ACHAT. Les frais d'expédition des produits défectueux à Linksys sont à votre charge. Linksys prend à sa charge uniquement les envois via UPS Ground depuis Linksys vers votre adresse. S'agissant des clients résidant en dehors des Etats-Unis et du Canada, les frais d'envoi restent à leur charge. TOUTES LES GARANTIES TACITES ET CONDITIONS DE VALEUR MARCHANDE OU D'ADEQUATION A UN USAGE PARTICULIER SONT LIMITEES A LA DUREE DE LA PERIODE DE GARANTIE. TOUTES LES AUTRES CONDITIONS, DECLARATIONS ET GARANTIES EXPRESSES OU TACITES, Y COMPRIS TOUTE GARANTIE TACITE DE NON-CONTREFACON, SONT EXCLUES. Certains pays n'autorisent pas les restrictions relatives à la durée d'une garantie tacite. Par conséquent, la restriction susmentionnée peut ne pas s'appliquer à vous. Cette garantie vous accorde des droits spécifiques. Vous pouvez disposer d'autres droits qui varient en fonction des pays. Cette garantie ne s'applique pas si le produit (a) a été modifié, sauf si cette modification est le fait de Linksys, (b) n'a pas été installé, utilisé, réparé ou entretenu conformément aux instructions fournies pas Linksys ou (c) a été altéré suite à une charge physique ou électrique anormale, un usage inadapté du produit, une négligence ou un accident. De plus, en raison du développement permanent de nouvelles techniques visant à infiltrer et attaquer les réseaux, Linksys ne garantit pas que le présent produit sera protégé contre toute intrusion ou attaque dont vous pourriez faire l'objet. CONFORMEMENT A LA LOI ET INDEPENDAMMENT DU FONDEMENT DE LA RESPONSABILITE (Y COMPRIS LES FAUTES), LINKSYS NE PEUT EN AUCUN CAS ETRE TENU RESPONSABLE DES PERTES DE DONNEES, DE REVENUS OU DE BENEFICES OU DES DOMMAGES SPECIAUX, INDIRECTS, ACCESSOIRES OU EXEMPLAIRES LIES OU NON A L'UTILISATION OU A L'INCAPACITE A UTILISER LE PRODUIT (Y COMPRIS TOUS LES LOGICIELS), MEME SI LINKSYS A ETE AVERTI DE L'EVENTUALITE DE TELS DOMMAGES. LA RESPONSABILITE DE LINKSYS N'EXCEDERA EN AUCUN CAS LE MONTANT REGLE PAR VOUS AU TITRE DU PRODUIT. Les restrictions susmentionnées s'appliquent même si toutes les garanties ou les recours stipulés dans le présent contrat ne remplissent pas leur fonction principale. Certains pays n'autorisant pas l'exclusion ou la limitation des dommages accessoires ou indirects, les restrictions ou exclusions susmentionnées sont susceptibles de ne pas s'appliquer à vous. Cette garantie est valide et ne peut s'appliquer que dans le pays d'acquisition du produit. Veuillez envoyer toutes vos demandes de renseignement à l'adresse suivante : Linksys, P.O. Box 18558, Irvine, CA 92623, Etats-Unis.

Annexe H : Informations de garantie

Routeur haut débit sans fil - G avec SpeedBooster

Annexe I : Réglementation

Déclaration FCC Cet équipement a été testé et déclaré conforme aux normes des équipements numériques de catégorie B, conformément à la section 15 des règlements FCC. L'objectif de ces normes est de fournir une protection raisonnable contre toute interférence nuisible dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie à hautes fréquences nuisible et, s'il n'est pas installé et utilisé selon les instructions, peut provoquer des interférences gênantes pour les communications radio. Toutefois, il n'est pas garanti que son fonctionnement ne provoque pas d'interférences dans une installation donnée. Si cet équipement provoque des interférences gênantes pour la réception des ondes de radio ou de télévision (détectables par la mise hors tension et sous tension de l'équipement), l'utilisateur peut tenter d'y remédier de différentes façons : • Réorientation ou déplacement de l'antenne de réception. • Augmentation de la distance entre cet équipement et les appareils. • Branchement de l'équipement sur une prise différente de celle du récepteur. • Demande d'aide à un revendeur ou technicien radio/télévision expérimenté. Déclaration FCC sur l'exposition aux radiations Cet équipement est conforme aux limitations concernant l'exposition aux radiations établies par la FCC dans un environnement non contrôlé. Cet équipement doit être installé et utilisé en respectant une distance minimale de 20 cm entre l'émetteur de radiations et vous-même. Avertissements relatifs à la sécurité Attention : afin de réduire les risques d'incendies, utilisez uniquement des câbles téléphoniques n° 26 AWG (ou de diamètre supérieur). N'utilisez pas ce produit à proximité de l'eau, par exemple, sur un sol humide ou près d'une piscine. Evitez d'utiliser ce produit pendant un orage. Il existe en effet un risque de décharge électrique dû aux éclairs. Industrie Canada (Canada) This device complies with Industry Canada ICES-003 and RSS210 rules. Cet appareil est conforme aux normes NMB003 et RSS210 d'Industrie Canada.

Annexe I : Réglementation

Routeur haut débit sans fil G avec SpeedBooster

Déclaration IC Son utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas provoquer d'interférences 2. Cet appareil doit tolérer les interférences, notamment les interférences susceptibles de provoquer un fonctionnement indésirable. Règlement d’Industry Canada Le fonctionnement est soumis aux conditions suivantes : 1. Ce périphérique ne doit pas causer d'interférences; 2. Ce périphérique doit accepter toutes les interférences reçues, y compris celles qui risquent d'entraîner un fonctionnement indésirable.

Annexe I : Réglementation

Routeur haut débit sans fil - G avec SpeedBooster

Informations de conformité pour les produits sans fil 2,4 GHz et 5 GHz concernant l'Union européenne et les autres pays se conformant à la directive européenne 1999/5/CE (R&TTE)

Déclaration de conformité concernant la directive européenne 1999/5/CE (R&TTE)

Annexe I : Réglementation

Routeur haut débit sans fil - G avec SpeedBooster

REMARQUE : Pour tous les produits, la déclaration de conformité est mise à votre disposition sous différentes formes :

• Un fichier PDF figure sur le CD du produit. •

Une copie imprimée est fournie avec le produit.

Un fichier PDF est disponible sur la page Web du produit. Visitez le site www.linksys.eu ou linksys.com/ international et sélectionnez votre pays ou région. Sélectionnez ensuite votre produit.

Si vous avez besoin de documentation technique complémentaire, consultez la rubrique « Technical Documents »

(Documentation technique) mentionnée plus loin dans l'annexe, sur le site www.linksys.eu ou linksys.com/international Les normes suivantes ont été appliquées lors de l'évaluation de ce produit par rapport aux normes de la directive 1999/5/CE : • Radio : EN 300 328 et/ou EN 301 893 • Compatibilité électromagnétique : EN 301 489-1, EN 301 489-17 • Sécurité : EN 60950 et EN 50385 ou EN 50371 DFS (sélection dynamique de la fréquence) et TPC (contrôle de la puissance de transmission) sont nécessaires pour fonctionner dans la bande 5 GHz. DFS : ce produit est conforme aux recommandations DFS (sélection dynamique de la fréquence) comme défini dans ETSI EN 301 893. Cette fonctionnalité est requise par les réglementations pour éviter toute interférence avec les services emplacements radio (radars). TPC : pour fonctionner dans la bande 5 GHz, le niveau de puissance maximum s'élève à 3 dB au plus selon la limite applicable. De ce fait, TPC (contrôle de la puissance de transmission) n'est pas requis. Cependant, vous pouvez réduire davantage la puissance de sortie si vous le souhaitez. Pour plus d'informations sur le changement des réglages de la puissance de sortie, reportez-vous à la documentation fournie sur le CD du produit ou visitez le site www.linksys.eu ou linksys.com/international. Marquage CE Pour les produits Linksys sans fil N, G et B et/ou les produits A, le marquage CE, le numéro de l'organisme notifié (le cas échéant) et l'identifiant de classe 2 suivants sont ajoutés à l'équipement.

Vérifiez l'étiquette CE sur le produit pour déterminer le numéro d'organisme notifié chargé de l'évaluation.

Annexe I : Réglementation

Routeur haut débit sans fil - G avec SpeedBooster

Restrictions nationales

This product may be used in all EU countries (and other countries following the EU directive 1999/5/EC) without any limitation except for the countries mentioned below: Ce produit peut être utilisé dans tous les pays de l'Union européenne (et dans tous les pays ayant transposé la directive 1999/5/CE) sans aucune limitation, excepté pour les pays mentionnés ci-dessous : Questo prodotto è utilizzabile in tutte i paesi EU (ed in tutti gli altri paesi che seguono le direttive EU 1999/5/EC) senza nessuna limitazione, eccetto per i paesii menzionati di seguito: Das Produkt kann in allen EU Staaten ohne Einschränkungen eingesetzt werden (sowie in anderen Staaten die der EU Direktive 1999/5/CE folgen) mit Außnahme der folgenden aufgeführten Staaten: Dans la plupart des pays d'Europe, les bandes 2,4 et 5 GHz sont disponibles pour être utilisées par les LAN (Wireless Local Area Network, réseau local sans fil). Le tableau 1 présente la réglementation en vigueur applicable pour les bandes 2,4 et 5 GHz. Vous trouverez ci-dessous une présentation des pays dans lesquels des restrictions supplémentaires ou limitations sont applicables. Les exigences pour chaque pays peuvent évoluer. Linksys vous recommande de consulter les autorités locales afin de connaître leur réglementation actuelle concernant les LAN (réseaux sans fil locaux) sans fil 2,4 et 5 GHz.

Tableau 1 : Présentation de la réglementation en vigueur pour les LAN

(réseaux sans fil locaux) Bande de fréquence (MHz)

Niveau de puissance maximal

En intérieur uniquement

En intérieur et en extérieur

† DFS (sélection dynamique de la fréquence) et TPC (contrôle de la puissance de transmission) sont requis pour les bandes de fréquence de 5250-5350 MHz et 5470-5725 MHz.

Annexe I : Réglementation

Routeur haut débit sans fil - G avec SpeedBooster

En plus de celles répertoriées dans le tableau 1, les restrictions et/ou exigences ci-dessous sont appliquées dans les pays suivants :

Danemark Au Danemark, la bande 5150 - 5350 MHz est également autorisée pour une utilisation en extérieur. I Danmark må frekvensbåndet 5150 - 5350 også anvendes udendørs. France Pour 2,4 GHz, la puissance de sortie est limitée à 10 mW PIRE lorsque le produit est utilisé en extérieur dans la bande 2454 - 2483,5 MHz. Il n'y a pas de restrictions pour une utilisation de la bande 2,4 GHz à un autre endroit. Visitez le site http://www.arcep.fr/ pour de plus amples détails. Pour la bande 2,4 GHz, la puissance est limitée à 10 mW en p.i.r.e. pour les équipements utilisés en extérieur dans la bande 2454 - 2483,5 MHz. Il n'y a pas de restrictions pour des utilisations dans d'autres parties de la bande 2,4 GHz. Consultez http://www.arcep.fr/ pour de plus amples détails.

Tableau 2 : Niveaux de puissance en vigueur en France

Bande de fréquences (MHz)

Utilisation en intérieur

(pas de restrictions)

Utilisation en extérieur

Annexe I : Réglementation

Routeur haut débit sans fil - G avec SpeedBooster

Une autorisation de l'Electronic Communications Office (Office des Communications Electroniques) est nécessaire pour une utilisation en extérieur de la bande 2,4 GHz. Visitez le site http://www.esd.lv pour de plus amples détails.

Remarques : (1) Bien que la Norvège, la Suisse et le Lichtenstein ne fassent pas partie des membres de l'UE, la directive de l'UE 1999/5/EC y a également été mise en application.

(2) La réglementation concernant les limites de puissance de sortie sont indiquées en eirp (pire). Le niveau de puissance d'un périphérique peut être calculé en ajoutant le gain de l'antenne utilisée (indiqué en dBi) à la puissance de sortie disponible au niveau du connecteur (indiquée en dBm). Restrictions d'utilisation du produit Ce produit est conçu pour une utilisation en intérieur uniquement. L'utilisation en extérieur n'est pas recommandée, sauf indication contraire. Restrictions 2,4 GHz Ce produit est conçu pour une utilisation avec une ou plusieurs antennes standard, intégrées ou dédiées (externes) livrées avec l'équipement. Toutefois, certaines applications peuvent exiger que la ou les antennes soient physiquement séparées du produit, si elles sont amovibles, et installées à distance de l'équipement à l'aide de câbles d'extension. Pour ces applications, Linksys propose deux câbles d'extension R-SMA (AC9SMA) et R-TNC (AC9TNC). Ces câbles mesurent tous les deux 9 mètres de long et présentent une atténuation de 5 dB. Pour la compenser, Linksys propose également des antennes à gain plus élevé, la HGA7S (avec le connecteur R-SMA) et la HGA7T (avec le connecteur R-TNC). Ces antennes présentent un gain de 7 dBi et ne peuvent être utilisées qu'avec le câble R-SMA ou R-TNC. L'utilisation conjointe de câbles d'extension et d'antennes générant un niveau de puissance émise supérieur à 100 mW de la puissance isotrope rayonnée équivalente (PIRE) est considérée comme non conforme. Puissance de sortie de votre périphérique REMARQUE : Le réglage de la puissance de sortie n'est peut-être pas disponible sur tous les produits sans fil. Pour de plus amples informations, reportez-vous à la documentation fournie sur le CD du produit ou visitez le site http://www.linksys.eu ou linksys.com/international. Afin de respecter les réglementations de votre pays, vous devrez peut-être modifier la sortie de votre périphérique sans fil. Reportez-vous à la section consacrée à votre périphérique.

Annexe I : Réglementation

Routeur haut débit sans fil G avec SpeedBooster

Adaptateurs sans fil

Pour les adaptateurs sans fil fonctionnant dans la bande 2,4 GHz, la puissance de sortie typique émise est de 18 dBm EIRP (PIRE), tandis que la puissance de sortie maximum émise ne dépassera pas les 20 dBm (100m W) EIRP (PIRE). Pour les adaptateurs sans fil fonctionnant dans la bande 5 GHz, la puissance de sortie typique émise est de 20 dBm EIRP (PIRE), tandis que la puissance de sortie maximum émise ne dépassera pas les 23 dBm (200m W) EIRP (PIRE). Si vous avez besoin de modifier la sortie de votre adaptateur sans fil, suivez les instructions correspondant au système d'exploitation de votre ordinateur : Windows XP 1. Cliquez deux fois sur l'icône Sans fil dans la barre d'état système de votre bureau. 2. Ouvrez la fenêtre Connexion réseau sans fil. 3. Cliquez sur le bouton Propriétés. 4. Sélectionnez l'onglet Général, puis cliquez sur le bouton Configurer. 5. Dans la fenêtre Propriétés, cliquez sur l'onglet Avancé. 6. Sélectionnez Sortie. 7. A partir du menu déroulant de droite, sélectionnez le pourcentage de puissance de sortie de l'adaptateur. Windows 2000 1. Ouvrez le Panneau de configuration. 2. Cliquez deux fois sur Connexions réseau et accès à distance. 3. Sélectionnez votre connexion sans fil actuelle et sélectionnez Propriétés. 4. Dans l'écran Propriétés, cliquez sur le bouton Configurer. 5. Cliquez sur l'onglet Avancé et sélectionnez Sortie. 6. A partir du menu déroulant de droite, sélectionnez le paramètre de puissance de l'adaptateur. Si vous utilisez Windows Millennium ou 98, reportez-vous à l'aide de Windows pour obtenir des instructions sur le mode d'accès aux paramètres avancés d'un adaptateur réseau.

Annexe I : Réglementation

Routeur haut débit sans fil G avec SpeedBooster

Points d'accès, routeurs ou autres produits sans fil

Si vous utilisez un produit sans fil différent, utilisez son utilitaire Web pour configurer son paramètre de sortie (reportezvous à la documentation du produit pour plus d'informations). Documents techniques disponibles sur le site www.linksys.eu ou linksys.com/international Pour accéder aux documents techniques, procédez comme suit : 1. Saisissez http://www.linksys.eu ou linksys.com/international dans la barre d'adresse de votre navigateur Web. 2. Sélectionnez votre pays ou région de résidence. 3. Cliquez sur l'onglet Produits. 4. Sélectionnez la catégorie de produits appropriée. 5. Le cas échéant, sélectionnez la sous-catégorie de produits appropriée. 6. Sélectionnez un produit. 7. Sélectionnez le type de documentation que vous souhaitez obtenir dans la section More Information (Plus d'informations). Si le logiciel Acrobat est installé sur l'ordinateur, le document s'ouvre au format PDF. REMARQUE : Si vous avez des questions au sujet de la conformité de ces produits ou si vous ne trouvez pas les informations que vous recherchez, contactez votre bureau de vente local ou consultez le site http://www.linksys.eu ou linksys.com/international pour de plus ample détails.

Annexe I : Réglementation

Routeur haut débit sans fil - G avec SpeedBooster

Informations pour les utilisateurs sur les biens de consommation dans le cadre de l'application de la directive européenne

2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE) Ce document contient des informations importantes destinées aux utilisateurs concernant la mise au rebut et le recyclage appropriés des produits Linksys. Les consommateurs sont tenus de se conformer à cet avis pour tous les produits électroniques présentant le symbole suivant :

Annexe I : Réglementation

Routeur haut débit sans fil G avec SpeedBooster

Annexe I : Réglementation

Routeur haut débit sans fil - G avec SpeedBooster

Annexe I : Réglementation

Routeur haut débit sans fil - G avec SpeedBooster

Annexe I : Réglementation

Routeur haut débit sans fil - G avec SpeedBooster

Annexe I : Réglementation

Routeur haut débit sans fil - G avec SpeedBooster

Besoin de contacter Linksys ? Consultez notre site Web pour obtenir des informations sur les derniers produits et les mises à jour disponibles pour vos produits existants à l'adresse suivante : http://www.linksys.eu ou linksys.com/international Si vous rencontrez des problèmes avec un produit Linksys, adressez un e-mail au service de support technique du pays où vous résidez :

support.de@linksys.com

support.at@linksys.com

support.be@linksys.com

support.dk@linksys.com

support.es@linksys.com

support.fi@linksys.com

support.fr@linksys.com

support.gr@linksys.com (en anglais uniquement)

support.hu@linksys.com

support.ie@linksys.com

support.it@linksys.com

support.no@linksys.com

support.nl@linksys.com

support.pl@linksys.com

support.pt@linksys.com

support.cz@linksys.com

Routeur haut débit sans fil - G avec SpeedBooster

support.uk@linksys.com

support.ru@linksys.com

support.se@linksys.com

support.ch@linksys.com

support.tk@linksys.com

support.ze@linksys.com (en anglais uniquement)

asiasupport@linksys.com (en anglais uniquement)

support.ae@linksys.com (en anglais uniquement)

Etats-Unis et Canada

Moyen-Orient et Afrique

support.mea@linksys.com (en anglais uniquement)

Remarque : dans certains pays, il se peut que l'assistance soit uniquement disponible en anglais.

Deze apparatuur voldoet aan de Canadese voorschriften ICES-003 en RSS210. Cet appareil est conforme aux normes NMB003 et RSS210 d'Industrie Canada. IC-verklaring Het apparaat mag onder de volgende twee voorwaarden worden gebruikt: 1. Dit apparaat mag geen interferentie veroorzaken, en 2. Dit apparaat moet alle interferentie accepteren, ook interferentie die kan leiden tot een ongewenste werking van het apparaat. Règlement d’Industry Canada Le fonctionnement est soumis aux conditions suivantes : 1. Ce périphérique ne doit pas causer d'interférences; 2. Ce périphérique doit accepter toutes les interférences reçues, y compris celles qui risquent d'entraîner un fonctionnement indésirable.
