NK 295C - Robinetterie HONEYWELL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil NK 295C HONEYWELL au format PDF.
| Type de produit | Combinaison de remplissage (séparateur de système, réducteur de pression et robinet de fermeture intégrés) |
| Marque | HONEYWELL |
| Modèle | NK 295C |
| Catégorie | Robinetterie |
| Position de montage | Horizontal, raccord d'évacuation vers le bas |
| Température max de fonctionnement | 65°C |
| Raccord d'évacuation | HT 40 (tuyau plastique) |
| Dimensions de raccordement | 1/2" AG |
| Fluide admissible | Eau sans inhibiteurs |
| Catégorie de liquide | 3 (peu toxique) |
| Type de disconnecteur | CA (conforme DIN EN 1717) |
| Matériau du corps | Laiton résistant à la dézincification |
| Matériau des joints | NBR |
| Matériau du ressort | Acier à ressort |
| Enveloppe isolante | Polypropylène expansé |
| Panier filtrant intégré | Oui, maille ~0,5 mm |
| Fonction principale | Protection contre les retours d'eau (pression, écoulement, aspiration) et régulation de pression aval |
| Intervalle de maintenance disconnecteur | Une fois par an |
| Intervalle de maintenance réducteur de pression | Une fois par an |
| Pression amont max | Non spécifié dans la notice, mais typiquement 16 bar (estimation) |
| Plage de réglage pression aval | Réglable selon besoin (indiqué sur manomètre) |
FOIRE AUX QUESTIONS - NK 295C HONEYWELL
Questions des utilisateurs sur NK 295C HONEYWELL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Robinetterie au format PDF gratuitement ! Retrouvez votre notice NK 295C - HONEYWELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NK 295C de la marque HONEYWELL.
MODE D'EMPLOI NK 295C HONEYWELL
Conserver la notice pour usage ultérieur!

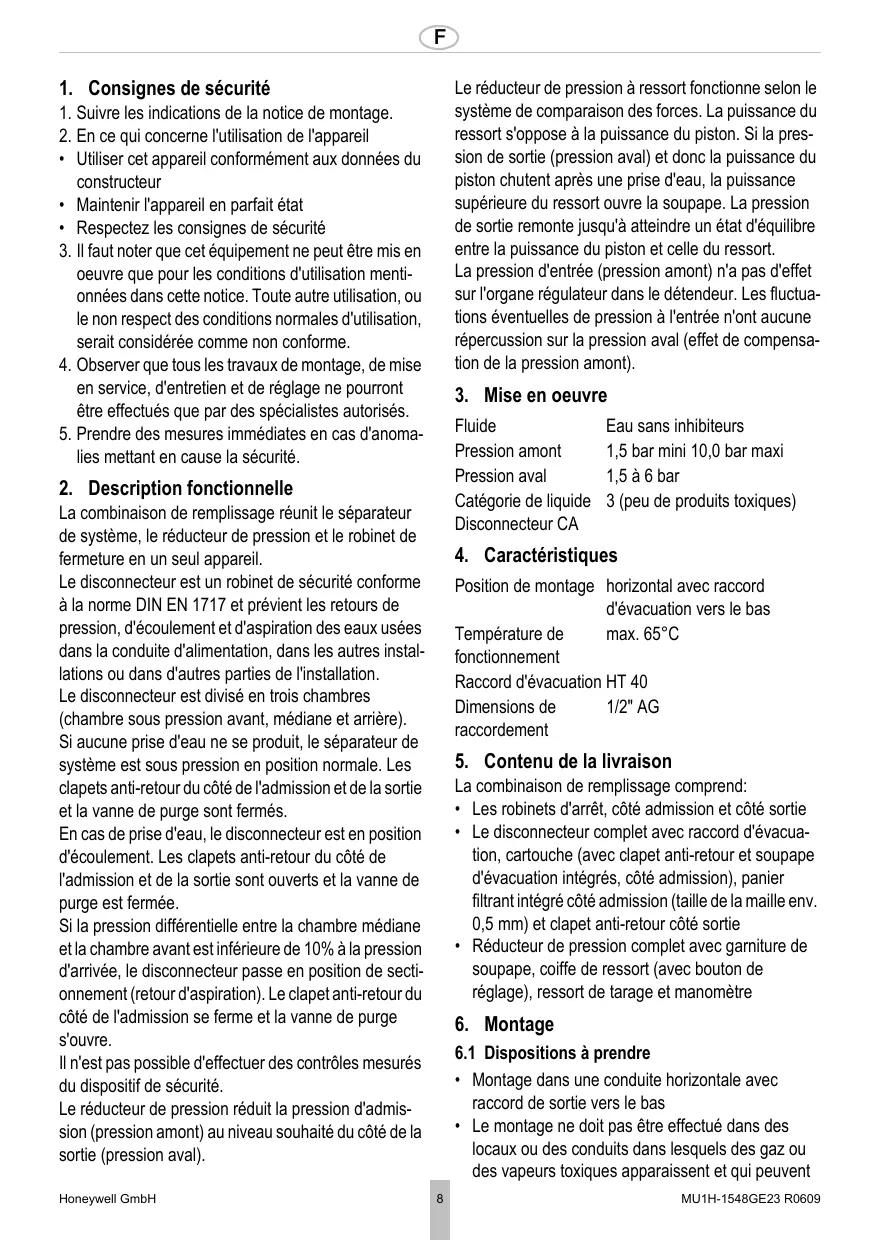

Combinaison de remplissage
1. Consignes de sécurité
- Suivre les indications de la notice de montage.
- En ce qui concerne l'utilisation de l'appareil
Utiliser cet appareil conformément aux données du constructeur - Maintenir l'appareil en parfait état - Respectez les consignes de sécurité
- Il faut noter que cet équipement ne peut être mis en œuvre que pour les conditions d'utilisation mentionnées dans cette notice. Toute autre utilisation, ou le non-respect des conditions normales d'utilisation, serait considérée comme non conforme.
- Observer que tous les travaux de montage, de mise en service, d'entretien et de réglage ne pourront être effectués que par des spécialistes autorisés.
- Prendre des mesures immédiates en cas d'anomalies affectant la sécurité.
2. Description fonctionnelle
La combinaison de remplissage réunit le séparateur de système, le réducteur de pression et le robinet de fermeture en un seul appareil.
Le disconnecteur est un robinet de sécurité conforme à la norme DIN EN 1717 et prévient les retours de pression, d'écoulement et d'aspiration des eaux usées dans la conduite d'alimentation, dans les autres installations ou dans d'autres parties de l'installation.
Le disconnecteur est divisé en trois chambres (chambre sous pression avant, médiane et arrêtée).
Si aucune prise d'eau ne se produit, le séparateur de système est sous pression en position normale. Les clapets anti-retour du côté de l'admission et de la sortie et la vanne de purge sont fermés.
En cas de prise d'eau, le disconnecteur est en position d'écoulement. Les clapets anti-retour du côté de l'admission et de la sortie sont ouverts et la vanne de purge est fermée.
Si la pression différentielle entre la chambre médiane et la chambre avant est inférieure de 10% à la pression d'arrivée, le disconnecteur passe en position de sectionnement (retour d'aspiration). Le clapet anti-retour du côté de l'admission se ferme et la vanne de purge se ouvre.
Il n'est pas possible d'effectuer des contrôles mesurés du dispositif de sécurité.
Le réducteur de pression réduit la pression d'admission (pression amont) au niveau souhaité du côté de la sortie (pression aval).
Le réducteur de pression à ressort fonctionne selon le système de comparaison des forces. La puissance du ressort s'oppose à la puissance du piston. Si la pression de sortie (pression aval) et donc la puissance du piston chutent après une prise d'eau, la puissance supérieure du ressort ouvre la soupape. La pression de sortie remonte jusqu'à atteindre un état d'équilibre entre la puissance du piston et celle du ressort.
La pression d'entrée (pression amont) n'a pas d'effet sur l'organe régulateur dans le détendeur. Les fluctuations eventuelles de pression à l'entrée n'ont aucune répercussion sur la pression aval (effet de compensation de la pression amont).
3. Mise en œuvre
Fluide Eau sans inhibiteurs
Catégorie de liquide 3 (peu de produits toxiques)
Déconnecteur CA
4. Caractéristiques
Position de montage horizontal avec raccord d'évacuation vers le bas
Température de max. 65°C
fonctionnement
Raccord d'évacuation HT 40
Dimensions de 1/2" AG
raccordement
5. Contenu de la livraison
La combinaison de remplissage comprend:
- Les robinets d'arrêt, côte admission et côte sortie
- Le disjoncteur complet avec raccord d'évacuation, cartouche (avec clapet anti-retour et soupape d'évacuation intégrés, côte admission), panier filtrant intégré côte admission (taille de la maille env. 0,5 mm) et clapet anti-retour côte sortie
- Réducteur de pression complet avec garniture de soupape, coiffe de ressort (avec bouton de réglage), ressort de tarage et manomètre
6.1 Dispositions à prendre
- Montage dans une conduite horizontale avec raccord de sortie vers le bas
- Le montage ne doit pas être effectué dans des locaux ou des conduits dans lesquels des gaz ou des vapeurs toxiques apparaissent et qui peuvent
être ventilés (montée de l'eau)
L'emplacement du montage doit être bien aéré - L'emplacement du montage doit être à l'abri du gel et rester facilement accessible.
o Pour simplifier l'entretien et le nettoyage
o Le manomètre sur le réducteur de pression est facilement lisible
- Prévoir un parcours de stabilisation de 5 x DN au minimum après la combinaison de remplissage (selon DIN 1988, 5ème partie)
- Panier filtrant intégré dans la combinaison de remplissage - pas de panier filtrant séparé nécessaire
La combinaison de remplissage est protégée des dysfonctionnements et des dégâts liés à la corrosion provoqués par l'infiltration de corps étrangers, par ex. des gouttes de transpiration, des matériaux d'étanchéité, des copeaux ou de la rouille
6.2 Instructions de montage

Pour éviter l'eau stagnante, la combinaison de replissage doit être raccordée le plus près possible sur la conduite d'alimentation!
Au cours du montage, les règles des directives sur l'eau potable s'appliquent!
- Bien rincer la conduite
- Retirer l'enveloppe isolante
- Monter la combinaison de replissage
- Montage dans une conduite horizontale avec raccord de sortie vers le bas. Veillez à la direction de l'écoulement (direction de la flèche).
O Vérifier l'absence de contraintes anormales en traction et en flexion
- Raccorder la conduite de sortie au raccordement (tuyau en plastique HT 40)
- Monter l'enveloppe isolante
7.1 Réglage de la pression aval
- Fermer la vanne d'isolement côté entrée et sortie
- Détenir le ressort de pression
Fixer le bouton de réglage fourni et le tourner vers la gauche
- Ouvrir et fermer le vidange sur le robinet de fermeture du côté sortie. Le réducteur de pression est dépressurisé.
- Ouvrez lentement la vanne d'isolement côté entrée
- Tourner la poignée de réglage jusqu'à ce que le manomètre affiche la valeur souhaitée
- Retirer la poignée de réglage
- Ouvrez lentement la vanne d'isolement côté sortie
8. Maintenance

Nous recommandons de conclure un contrat d'entretien avec un installateur
Conformément à la DIN EN 1717, une maintenance régulière doit être réalisée.
8.1.1 Décompresseur

Intervalle : une fois par an. Réalisation par une entreprise d'installation ou l'exploitant.
- Fermer le robinet de fermeture sur la combinaison de replissage du côté de la sortie
- Contrôler la pression aval sur le manomètre avec un écoulement à zéro
Si la pression augmente lentement, la robinetterie est eventuellement sale ou défectueuse. Effectuer dans ce cas un entretien et un nettoyage
- Ouvrir lentement le robinet de fermeture sur la combinaison de remplissage
8.1.2 Disconnecteur

Intervalle : une fois par an. Réalisation par une entreprise d'installation ou l'exploitant.
- Fermer la robinet de fermeture du côté de l'entrée
- Ouvrir le vidange sur le robinet de fermeture côté admission
Si la pression différentielle entre la chambre médiane et la chambre avant est inférieure de 10% à la pression d'arrivée, le disjoncteur passe en position de sectionnement (retour d'aspiration). Le clapet anti-retour du côté de l'admission se ferme et la vanne de purge se ouvre.

Si la vanne de purge ne s'ouvre pas, replacer la combinaison de remplissage!
- Fermer le vidange sur le robinet de fermeture côté admission
- Ouvrir lentement la vanne d'isolement côté entrée
8.1.3 Étanchéité
Intervalle : une fois par an. Réalisation par une entreprise d'installation ou l'exploitant.
- Ouvrir le point de prélèvement. La combinaison de replissage passée en position d'écoulement.
- Contrôle visuel de la position exacte et de l'étanchéité de la combinaison de replissage.
Écoulement d'eau sur la combinaison de remplissage Appeler le service technique après-venture!
9. Matériel en fin de vie
Corps en laiton résistant à la dézincification - Raccord d'évacuation, cartouche, garniture de soupape et coiffe de ressort en matière plastique de haute qualité - Clapet anti-retour en matière plastique de haute qualité - Éléments d'étanchéité en NBR - Ressort de la valeur théorique en acier à ressort - Enveloppe isolante en polypropylène expansé

Se conformer à la réglementation pour l'élimination des équipements industriels en fin de vie vers les filières de traitement autorisées!
- Défaut / recherche de panne
| Panne | Cause | Remède |
| Bruits répétés | Clapet anti-retour défectueux | Contacter le service techn. clients |
| Écoulement d'eau sur la combin- Éléments d'étanchéité sales ou défectueux aison de replissage | Combinaison de replissage pas montée dans le sens du débit | Contacter le service techn. clients |
| Peu ou trop peu d'écoulement | Robinet de fermeture pas complètement ouvert avant ou après la combinaison de replissage | Ouvrir complètement le robinet de fermeture |
| Vidages sur les robinets de fermeture avant et après la combinaison de replissage pas complètement fermés | Fermer complètement les vidages | |
| Réglage inadapté de la pression aval du détendeur | Régler la pression aval | |
| La combinaison de replissage ne démarre pas avec le débit. | Contrôler la pression d'alimentation en fonction de la pression de démarrage | Contacter le service techn. clients |
| La combinaison de replissage s'ouvre et se ferme à intervalles rapprochés (pompage) | L'installation raccordée en aval fuit | Contrôler l'installation |
| Clapet anti-retour sale ou défectueux | Contacter le service techn. clients |
