Type de produit	Disconnecteur (Type BA)
Marque	Honeywell
Modèle	BA295
Diamètres de raccordement	1/2" (DN15), 3/4" (DN20), 1" (DN25), 1-1/4" (DN32), 1-1/2" (DN40), 2" (DN50)
Pression d'entrée maximale	10,0 bar
Pression d'entrée minimale	1,5 bar
Température de fonctionnement maximale	65 °C
Position d'installation	Horizontale avec la soupape de décharge vers le bas
Fluide	Eau
Contenu de la livraison	Corps avec crépine intégrée (maille 0,6 mm), cartouche de clapet avec clapet anti-retour intégré et soupape de décharge, clapet anti-retour de sortie, trois robinets à boisseau sphérique pour manomètre différentiel, raccords de raccordement, raccord de décharge
Options	BA295-…A (raccords filetés 1/2", 3/4", 1-1/2", 2"), BA295-…B (raccords filetés 1", 1-1/4")
Fréquence d'entretien	Inspection tous les 6 mois ; entretien tous les 1 à 3 ans
Diamètre du tuyau de décharge	DN50 pour les raccords 1/2" à 1" ; DN70 pour les raccords 1-1/4" à 2"
Accessoires	D06F Réducteur de pression, TK295 Kit de test (numérique), TKA295 Kit de test (analogique), F76S Filtre fin
Pièces de rechange	Cartouche d'insertion, clapet anti-retour complet, joint à lèvre, joints toriques
Matériaux	Corps en bronze rouge, cartouche de clapet en synthétique de haute qualité, robinets à boisseau sphérique en laiton, éléments d'étanchéité en élastomère
Normes	DIN EN 1717

FOIRE AUX QUESTIONS - BA295 HONEYWELL

Quel est le but du disconnecteur Honeywell BA295 ?

Le BA295 est un disconnecteur qui protège les réseaux d'eau potable en empêchant les refoulements ou les retours d'eau. Il se divise en trois zones de pression et ouvre une soupape de décharge lorsque la pression différentielle tombe en dessous de 0,14 bar.

Quelles sont les conditions d'installation recommandées ?

Installez l'appareil horizontalement avec la soupape de décharge pointant vers le bas. Assurez un bon accès, protégez du gel et ventilez bien. Un tronçon de tuyau droit d'au moins cinq fois le diamètre nominal de la vanne est requis après le disconnecteur.

Comment tester la soupape de décharge ?

Utilisez une unité de contrôle de test comme TK295 ou TKA295. Pour un test rapide, abaissez la pression d'entrée : si la soupape de décharge s'ouvre (baisse), elle fonctionne correctement. La procédure détaillée se trouve dans les instructions de l'unité de test.

À quelle fréquence l'entretien doit-il être effectué ?

L'inspection est recommandée tous les 6 mois et l'entretien tous les 1 à 3 ans, selon les conditions d'exploitation locales. Utilisez toujours du personnel autorisé.

Puis-je nettoyer moi-même la cartouche d'insertion ?

Oui, l'opérateur peut nettoyer la cartouche d'insertion. N'utilisez pas de produits de nettoyage contenant des solvants ou de l'alcool. Fermez les vannes d'arrêt, relâchez la pression, retirez le couvercle, nettoyez ou remplacez la cartouche et le joint à lèvre, puis remontez.

Que faire si la soupape de décharge s'ouvre sans raison ?

Les causes possibles incluent les coups de bélier ou une pression d'entrée fluctuante. Installez un réducteur de pression (par exemple D06F) en amont. Si la cartouche est contaminée, remplacez-la.

Quelles pièces de rechange sont disponibles pour le BA295 ?

Les pièces de rechange comprennent la cartouche d'insertion (références 0903733 pour 1/2"-1", 0903745 pour 1-1/4"-2"), le clapet anti-retour complet et les joints à lèvre. Consultez la liste des pièces de rechange dans le manuel.

Quelle est la température de fonctionnement maximale ?

La température de fonctionnement maximale est de 65 °C.

Ai-je besoin d'une crépine avant le disconnecteur ?

Le BA295 est équipé d'une crépine intégrée (maille 0,6 mm). Pour une eau très polluée, installez un filtre fin (par exemple F76S) en amont pour assurer un bon fonctionnement.

Comment éliminer le BA295 ?

Le corps est en bronze rouge, la cartouche de clapet en synthétique, les clapets anti-retour en synthétique ou bronze rouge, et les robinets à boisseau sphérique en laiton. Suivez les réglementations locales de recyclage/élimination. Ne laissez pas les détergents pénétrer dans l'environnement.

MODE D'EMPLOI BA295 HONEYWELL

Conserver la notice pour usage ultérieur!

1. Consignes de sécurité

1. Suivre les indications de la notice de montage.

La position des robinets à bouchon sphérique a été réglée à l'usine et ne doit pas être modifiée. Le non-respect de cette consigne entraînera l'annulation des droits à la garantie.

1. En ce qui concerne l'utilisation de l'appareil

Utiliser cet appareil conformément aux données du constructeur - Maintenir l'appareil en parfait état - Respectez les consignes de sécurité 3. Il faut noter que cet équipement ne peut être mis en œuvre que pour les conditions d'utilisation mentionnées dans cette notice. Toute autre utilisation, ou le non-respect des conditions normales d'utilisation, serait considérée comme non conforme. 4. Observer que tous les travaux de montage, de mise en service, d'entretien et de réglage ne pourront être effectués que par des spécialistes autorisés. 5. Prendre des mesures immédiates en cas d'anomalies susceptibles d'entraîner une dangerosité.

2. Description fonctionnelle

Les disconnecteurs de type BA sont divisés en 3 zones de pression. Dans la zone ① la pression est plus élevée que dans la zone ② où elle est encore plus élevée que dans la zone ③. À la zone ② une soupape de vidange est raccordée et elle s'ouvre au plus tard lorsque la pression différentielle entre la zone ① et ② est tombée à 0,14 bar. L'eau de la zone ② s'écoule vers l'extérieur. Ainsi, le risque de return ou de réaspiration dans le réseau de distribution est exclu. La tuyauterie est interrompue et le réseau d'eau potable est protégé.

3. Mise en œuvre

Medium	Eau
Pression d'admission
maximale	10,0 bar
Pression d'admission
minimale	1,5 bar

4. Caractéristiques

Position de montage horizontale, raccord de sortie vers le bas

Température de service maxi 65°C

Raccordement de sortie DN50 pour une dimension de raccordement de 1/2'' - 1'' DN70 pour une dimension de raccordement de 11/4'' - 2''

Dimensions de raccordement 1/2"-2"

5. Contenu de la livraison

Le disconnecteur comprend:

Corps Panier filtrant intégré, ouverture 0.6mm - Cartouche avec clapet anti-retour et soupape de vidange intégrés - Clapet anti-retour côté sortie - 3 robinets à bille sphérique pour le raccordement d'un manomètre de pression différentielle Raccords vissés Raccordement de sortie

6. Variantes

BA295-... A = Modèle standard avec raccords de connexion 1/2", 3/4", 1/2" et 2"

BA295-... B = Modèle standard avec raccords de connexion 1" et 1¼"

7.1 Dispositions à prendre

• Prévoir une valve d'arrêt avant et après le séparateur du système
• Montage dans les conduites horizontales avec une valve d'écoulement vers le bas. Veiller à un accès facile. Simplifie la maintenance et l'inspection.
• Un panier filtrant est intégré au disconnecteur qui retient les dépôts de la tuyauterie. Si l'eau est très sale, il est recommandé de monter un filtre fin en afin de garantir le fonctionnement parfait de l'appareil.
• Le montage ne doit pas se faire dans des locaux qui peuvent être inondés
• Le lieu de montage doit être protégé du gel et bien aéré
• Prévoir une conduite de sortie avec suffisamment de capacité

Utilisation et type de montage selon la norme DIN EN 1717

7.2 Instructions de montage

1. Bien rincer la conduite
2. Monter le séparateur de système
3. Montage dans une conduite horizontale avec raccord de sortie vers le bas
4. Veillez à la direction de l'écoulement (direction de la flèche)

o Vérifier l'absence de contraintes anormales en traction et en flexion

• Prévoir un trajet de repos de 5xDN derrière le séparateur du système
• Raccorder la conduite de sortie au raccordement (tuyau en plastique HT 50, HT70)
• L'appareil est opérationnel.

8. Maintenance

Nos recommandons de conclure un contrat d'entretien avec un installateur

La remise en état du séparateur de système doit être réalisée uniquement par du personnel qualifié et autorisé !

8.1 Inspection

• Intervalle : tous les 6 mois (en fonction des conditions locales)
• Réalisation par une entreprise d'installation
• Inspection avec appareil de contrôle et kit d'entretien (voir Accessoires)

8.1.1 Contrôle du fonctionnement de la valve d'écoulement

Contrôle du fonctionnement avec l'appareil TKA295 ou TK295

1. Procédure selon les instructions de service de l'appareil TKA295 ou TK295

Contrôle rapide du fonctionnement de la soupape de vidange:

• Réduire la pression d'admission. Si la soupape de vidange s'ouvre (des gouttes sortent), le fonctionnement est correct.

8.1.2 Contrôle du fonctionnement clapet anti-retour du (soufflet de la sortie)

1. Contrôle du fonctionnement avec l'appareil TKA295 ou TK295

1. Procédure selon les instructions de service de l'appareil TKA295 ou TK295

8.2 Maintenance

Nous recommandons de conclure un contrat d'entretien avec un installateur

Conformément à la DIN EN 1717, une maintenance régulière doit être réalisée.

Périodicité: tous les 1 à 3 ans en fonction des conditions d'exploitation Opération effectuée par un professionnel

8.2.1 Utilisation de cartouches

1. Fermer le robinet de fermeture du côté de l'entrée
2. Dépressuriser le côté sortie (ouverture du robinet de purge, etc.)
3. Fermer le robinet de fermeture du côté-sortie
4. Dévisser le couvercle
5. Retirer la cartouche et la bague et remplacer

• Ne pas démonter la cartouche!
• Montage dans l'ordre inverse. Appuyer sur la cartouche jusqu'à ce qu'elle s'enclenche.
• Contrôler le fonctionnement (voir chapitre Inspection)

8.2.2 Clapet antiretour

1. Fermer la robinet de fermeture du côté d'entrée
2. Dépressuriser le côté sortie (ouverture du robinet de purge, etc.)
3. Fermer le robinet de fermeture du côté sortie
4. Dévisser le couvercle
5. Remplacer le clapet anti-retour
6. Contrôle le fonctionnement (voir chapitre Inspection)

8.3 Nettoyage

• Réalisation par une entreprise d'installation
• Réalisation par l'exploitant

En cas de besoin, la cartouche peut être nettoyée.

Pour le nettoyage des pièces en matière synthétique, n'utilise pas de produits solvants ni contenant de l'alcool, car cela pourrait provoquer des dégâts d'eau!

Ne pas rejeter de produit détergent dans l'environnement ou dans les canalisations!

1. Fermer la robinet de fermeture du côté d'entrée
2. Dépressuriser le côté sortie (ouverture du robinet de purge, etc.)
3. Fermer le robinet de fermeture du côté sortie
4. Dévisser le couvercle
5. Retirer la cartouche et la bague et nettoyer

• Ne pas démonter la cartouche!
• Montage dans l'ordre inverse. Appuyer sur la cartouche jusqu'à ce qu'elle s'enclenche.
• Contrôler le fonctionnement (voir chapitre Inspection)

9. Matériel en fin de vie

• Boîtier en laiton rouge
• Cartouche en matière synthétique de haute qualité
• Clapet anti-retour en matière synthétique de haute qualité ou laiton rouge
• Robinets à bouchon sphérique en laiton
• Éléments d'étanchéité en élastomères homologues pour l'eau potable
• Raccordement de sortie
• DN15-25 en matière synthétique de qualité supérieure
• DN32-50 en laiton rouge

Se conformer à la réglementation pour l'élimination des équipements industriels en fin de vie vers les filières de traitement autorisées!

10. Défaut / recherche de panne

Panne	Cause	Remède
La soupape de vidange s'ouvre sans raison manifeste	Coups de pression dans le réseau d'eau	Monter un manodétendeur en amont du disconnecteur
	Variations de la pression d'admission	Monter un manodétendeur en amont du disconnecteur
	Cartouche sale	Retirer la cartouche et la nettoyer.
La soupape de vidange ne ferme pas.	Dépôts sur le siège de soupape	Démonter la cartouche et la nettoyer ou replacer.
	Joint torique endommagé	Retirer la cartouche et la replacer.
	Fuites à la soupape de vidange	Démonter la cartouche et la nettoyer ou replacer.
Débit trop faible	Le panier filtrant côte entrée est bouché.	Retirer le panier filtrant et le nettoyer.

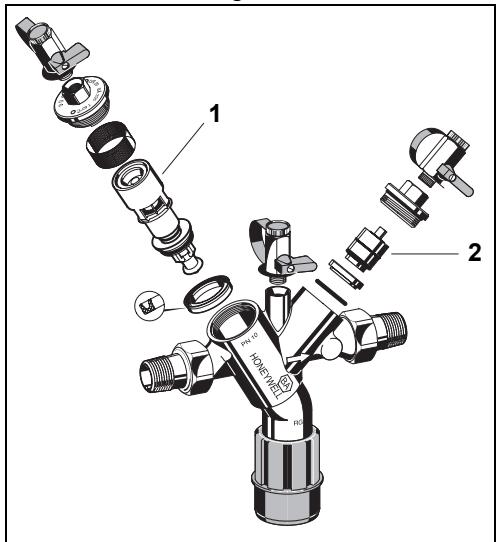

11. Pièces de rechange

N° Désignation Numéro d'article

1 Cartouche	1/2" - 1"	0903733
	11/4" - 2"	0903745

2 Clapet anti-retour avec cône anti-retour et ressort en laiton rouge DN15, DN20, DN25 jusqu'à 05/06 RV295-1/2 DN32, DN40, DN50 jusqu'à 05/06 RV295-11/4

Cartouche anti-retour avec bague d'adaptation

DN15 jusqu'à 02/09 RV295-1/2

DN20 jusqu'à 10/08 RV295-1/2

DN25 jusqu'à 12/08 RV295-1/2

DN32 jusqu'à 08/08 RV295-11/4

DN40, DN50 jusqu'à 05/09 RV295-11/4

Cartouche anti-retour sans bague d'adaptation DN15, DN20, DN25 RV295-1/2E DN32, DN40, DN40 RV295-11/4E

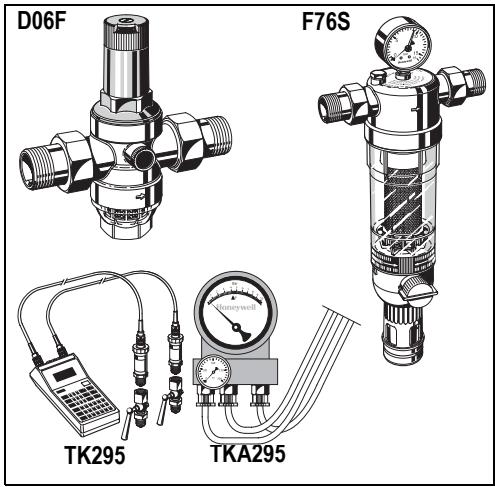

D06F manodétendeur

Manodétendeur antibruit avec échelle de réglage. Pression d'alimentation maxi. 16 bar avec pot de décantation transparent, 25 bar avec pot de décantation en laiton. A = pot de décantation transparent jusqu'à 40°C / 16 bar. B = pot de décantation en laiton jusqu'à 70°C / 25 bar.

TK295 kit de contrôle de pression

Manomètre électronique avec affichage numérique, à pile. Avec mallette et accessoires, idéal pour l'inspection et l'entretien des disconnecteurs BA.

TKA295 kit de contrôle de pression

Manomètre électronique avec affichage de pression différentielle. Avec mallette et accessoires, idéal pour l'inspection et l'entretien des disconnecteurs BA.

F76S filtre fin pour eau domestique rincable et vidangeable

AA = avec pot filtré transparent jusqu'à 40°C AAM = avec pot filtré en bronze rouge jusqu'à 70°C
