BA295 - Armaturen HONEYWELL - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts BA295 HONEYWELL als PDF.
| Produkttyp | Rückflussverhinderer (Typ BA) |
| Marke | Honeywell |
| Modell | BA295 |
| Anschlussgrößen | 1/2" (DN15), 3/4" (DN20), 1" (DN25), 1-1/4" (DN32), 1-1/2" (DN40), 2" (DN50) |
| Maximaler Eingangsdruck | 10.0 bar |
| Minimaler Eingangsdruck | 1.5 bar |
| Maximale Betriebstemperatur | 65°C |
| Einbaulage | Horizontal mit Ablassventil nach unten |
| Medium | Wasser |
| Lieferumfang | Gehäuse mit integriertem Sieb (0,6 mm Maschenweite), Ventileinsatz mit integriertem Rückschlagventil und Ablassventil, Auslass-Rückschlagventil, drei Kugelhähne für Differenzdruckmanometer, Anschlussverschraubungen, Ablaufanschluss |
| Optionen | BA295-…A (Gewindeanschlüsse 1/2", 3/4", 1-1/2", 2"), BA295-…B (Gewindeanschlüsse 1", 1-1/4") |
| Wartungsintervall | Inspektion alle 6 Monate; Wartung alle 1-3 Jahre |
| Ablaufrohrgröße | DN50 für 1/2" bis 1" Anschlüsse; DN70 für 1-1/4" bis 2" Anschlüsse |
| Zubehör | D06F Druckminderer, TK295 Testset (digital), TKA295 Testset (analog), F76S Feinfilter |
| Ersatzteile | Einsatzkartusche, Rückschlagventil komplett, Lippendichtung, O-Ringe |
| Werkstoffe | Rotbronze-Gehäuse, hochwertiger Kunststoff-Ventileinsatz, Messing-Kugelhähne, Elastomer-Dichtelemente |
| Normen | DIN EN 1717 |
Häufig gestellte Fragen - BA295 HONEYWELL
Benutzerfragen zu BA295 HONEYWELL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Armaturen kostenlos im PDF-Format! Finden Sie Ihr Handbuch BA295 - HONEYWELL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BA295 von der Marke HONEYWELL.
BEDIENUNGSANLEITUNG BA295 HONEYWELL
Anleitung zum späteren Gebrauch aufbewahren!
1. Sicherheitschinweise
- Beachen Sie die Einbauanleitung.

Die werkseitig eingestellte Stellung der Kugelhöhne dar nicht verändert werden. Bei Zuwiderhandlung erlösen die Gewährleistungsansprüche.
- Benutzen Sie das Gerät
bestimmungsgemäß
in einwandfreiem Zustand
- Sicherheits- und gefahrenbewusst.
3. Beachten Sie, dass das Gerät ausschließlich für den in dieser Einbauanleitung genommen Verwendungsbereich bestimmt ist. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
4. Beachten Sie, dass alle Montage-, Inbetriebnahme, Wartungs- und Justagearbeiten nur durch autorisierte Fachkräfte ausgeführten werden dürfen.
5. Lassen Sie Störungen, welche die Sicherheit beeinträchtigen können, sofort beseitigen.
2. Funktionsbeschreibung

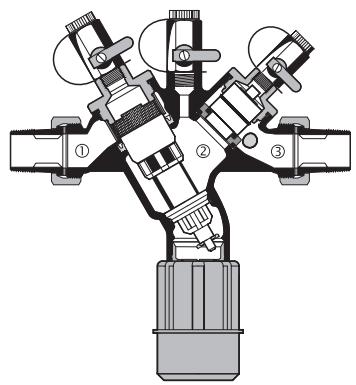

Systemtrenner vom Typ BA sind in 3 Druckzonen unterteilt. In Zone ① ist der Druckhigher als in Zone ② und Dort wieder higher als in Zone ③ . An Zone ② ist ein Ablassventil angeschlossen, welches spätestens dann öffnet, wenn der Differenzdruck zwischen Zone ① und ② auf 0,14 bar abgesonnen ist. Das Wasser aus Zone ② stromt ins Freie. Damit ist die Gefahr eines Rückdrückens oder Rücksaugens in das Versorgungsnetz ausgeschlossen. Die Rohrleitung ist unterbrochen und das Trinkwassernetz geschichert.
3. Verwendung
| Medium | Wasser |
| Maximaler | 10,0 bar |
| Eingangsdruck | |
| Mindesteingangsdruck | 1,5 bar |
4. Technische Daten
| Einbaulage | waagrecht mit Ablassventil nach unten |
Max.
Betriebstemperatur 65°C
Ablaufrohranschluss DN50 bei Anschlussgroße 1 / 2 " - 1" DN70 bei Anschlussgroße 1 / 4 " - 2"
Anschlussgroße 1/2" - 2"
5. Lieferumfang
Der Systemtrenner besteht aus:
Gehäuse
- Intergrierter Schmutzfänger, Maschenweite ca. 0,6 mm
- Kartuscheneinsatz mit integriertem Rückflussverhinderer und Ablassventil
- Rückflussverhinderer ausgangsbeitig
- 3 Kugelhöhne zum Anschluss eines Differenzdruckmanometers
- Anschlussverschraubungen
Ablaufanschluss
6. Varianten
BA295-... A = Standardausführung mit Gewindeanschluss1/2", 3/4", 11/2" und 2"
BA295...B = Standardausführung mit Gewindeanschluss 1" und 1^1 / 4 AnschlussgroBe
7. Montage
7.1 Einbauhinweise
- Vor und nach dem Systemtrenner Absperventile vorgehen
- Einbau in waagrechte Rohrleitung mit Ablassventil nach unten
Auf gute Zugänglichkeit achen o Vereinfacht Wartung und Inspektion - Im Systemtrenner ist ein Schmutzfänger integriert, der Ablagerungen aus dem Rohrleitungssystem zurückhalt. Bei stark verunreinigtem Wasser sollen ein Feinfilter vorgeschaltet werden, um die einwandfrei Funktion des Gerätes zu gewährleisten.
- Der EinbauarfndichtinRäumenerfolgen,die überflutetwerdenkonnen
- Der Einbauort muss frostsicher und gut beluftet sein
- Ablaufleitung mit ausreichender Kapazität vorsehen

Verwendung und Einbauart entsprechen DIN EN 1717
7.2 Montageanleitung
- Rohrleitung gut durchspulien
-

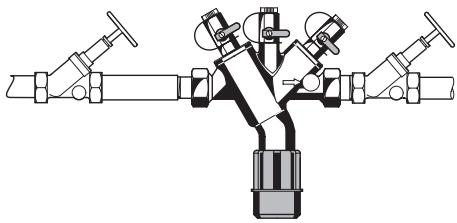

Systemtrenner einbauen
-
Einbau in waagrechte Rohrleitung mit Ablaufanschluss nach unten
- Durchflussrichtung beachten (Pfeilrichtung) o spannungs- und biegemomentfrei einbauen
-
Beruhigungsstrecke von 5xDN hinter Systemtrenner vorsehen
-
Ablaufleitung an Ablaufanschluss anschließen (Kunststoffrohr HT 50, HT70)
-
Gerat ist betriebsbereit
8. Instandhaltung

Wir empfehlen einen Wartungsvertrag mit einem Installationsunternehmen abzuschreiben

Instandhaltung von Systemtrennern daraufurdurch autorisiertes Fachpersonal erfolgen!
8.1 Inspektion

- Intervall: alle 6 Monate (abhängig von den örtlichen Bedingungen)
- Durchführung durch ein Installationsunternehmen
Inspektion mit Prüfgerät und Wartungsset (siehe Zubehör)
8.1.1 Funktionkontrolle Ablassventil

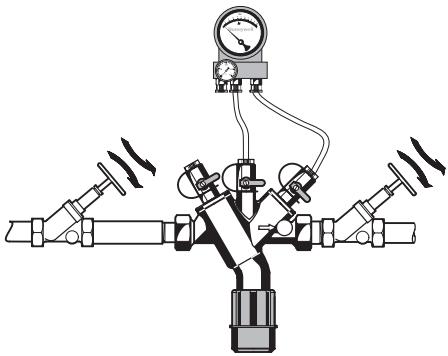

Funktionskontrolle mit Prüfgerät TKA295 oder TK295
- Vorgehensweise laut Bedienungsanleitung Prüfgerat TKA295 bzw. TK295

Schnellprüfung der Funktion des Ablassventils:

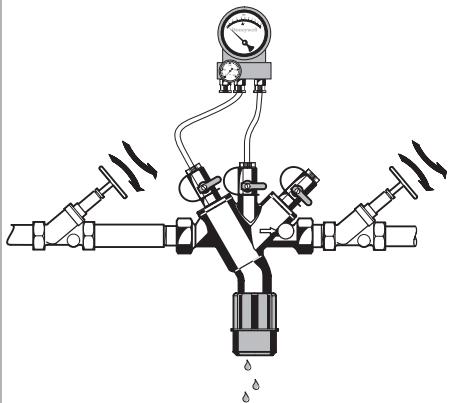

Vordruck absenken o/offnet das Ablassventil (d.h. es tropft), so ist die Funktion in Ordnung
8.1.2 Funktionskontrolle ausgangsseitiger Rückflussverhinderer

Funktionskontrolle mit Prüfgerät TKA295 oder TK295
- Vorgehensweise laut Bedienungsanleitung Prüfgerat TKA295 bzw. TK295
8.2 Wartung

Wir empfehlen einen Wartungsvertrag mit einem Installationsunternehmen abzuschreiben
Entspruchend DIN EN 1717 muss eine regelmäßige Wartung durchgefuhrt werden.

Intervall: 1-3 Jahre (abhängig von den örtlichen Bedingungen)
Durchführung durch ein Installationsunternehmen.
8.2.1 Kartuscheneinsatz
- Absperrarmatur eingangsseitig schlieben
- Ausgangsseite druckentlasten (z.B. durch Wasser-zapfen)
- Absperrarmatur ausgangsseitig schlieben
- Abdeckung abschrauben

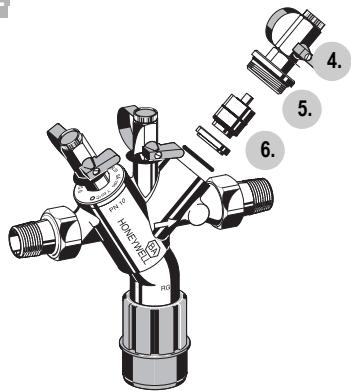

- Kartuscheneinsatz und Nutring entnahmen undersetzen

-
Kartuscheneinsatz nicht in Einzelteile zerlegen!
-
Montage in umgekehrter Reihenfolge o Kartusche eindrücken bis sie einrastet
- Funktion überprüfen (siehe Kapitel Inspektion)
8.2.2 Rückflussverhinderer
- Absperrarmatur eingangsseitig schlieben
- Ausgangsseite druckentlasten (z.B. durch Wasser-zapfen)
- Absperrarmatur ausgangsseitig schlieben
- Abdeckung abschrauben
- Rückflussverhinderer ersetzen
- Funktion überprüfen (siehe Kapitel Inspektion)
8.3 Reinigung

- Durchführung durch ein Installationsunternehmen
Durchführung durch den Betreiber
Bei Bedarf kann der Kartuscheneinsatz gereinigt werden.

Zum Reinigen der Kunststoffeile keine Lösungsmittel- und/oder alkoholhaltigen Reinigungsmittel benutzen, da diese zu Wasser-schädten führen können!

Es durren keine Reinigungsmittel in die Umwelt oder Kanalisation gelangen!
- Absperrarmatur eingangsseitig schlieben
- Ausgangsseite druckentlasten (z.B. durch Wasser-zapfen)
-
Absperrarmatur ausgangsseitig schlieben
-
Abdeckung abschrauben

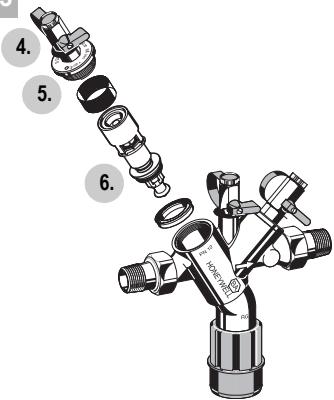

- Kartuscheneinsatz und Nutring entnehmen und reinigen

-
Kartuscheneinsatz nicht in Einzelteile zerlegen!
-
Montage in umgekehrter Reihenfolge o Kartusche eindrucken bis sie einrastet
- Funktion überprüfen (siehe Kapitel Inspektion)
9. Entsorgung
- Gehäuse aus Rotguss
- Kartuscheneinsatz aus hochwertigem Kunststoff
- Rückflussverhinderer aus hochwertigem Kunststoff bzw. Rotguss
Kugelhahne aus Messing - Dichtelemente aus trinkwassergeeigneten Elastomeren
- Ablaufanschluss
- DN15-25 hochwertigem Kunststoff
- DN32-50 Rotguss

Die ortlichen Vorschriften zur ordnungsgemänen Abfallverwertung bzw. Beseitigung beachten!
- Störungen / Fehlersuche
| Störung | Ursache | Behebung |
| Ablassventil öffnet ohne ersichtlichen Grund | Druckschläge im Wassernetz | Vor Systemtrenner einen Druckminderer einbauen |
| Schwankender Vordruck | Vor Systemtrenner einen Druckminderer einbauen | |
| Kartuscheneinsatz ist verschmutzt | Kartuscheneinsatz ausbauen und reinigen | |
| Ablassventil schließt nicht | Ablagerungen am Ventilsitz | Kartuscheneinsatz ausbauen und reinigen oder ersetzen |
| Beschädigter O-Ring | Kartuscheneinsatz ausbauen und ersetzen | |
| Undichtes Ablassventil | Kartuscheneinsatz ausbauen und reinigen oder ersetzen | |
| Zu geringer Durchfluss | Eingangsseitiger Schmutzfänger ist verstopft | Schmutzfänger ausbauen und reinigen |

11. Ersatzteile

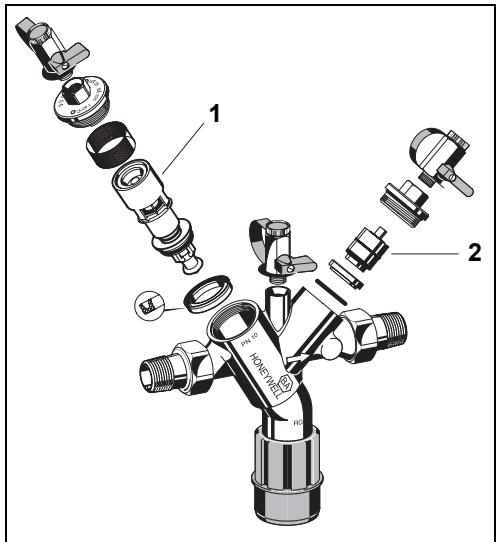

Nr.Bezeichnung
Article-Nummer
| 1 Kartuscheneinsatz | 1/2" - 1" | 0903733 |
| komplett | 11/4" - 2" | 0903745 |
2 Rückflussverhinderer komplett mit Rückflussverhinderer-Kegel und Feder aus Rotguss
DN15, DN20, DN25 bis 05/06 RV295-1/2
DN32, DN40, DN50 bis 05/06 RV295-11/4
Rückflussverhinderer-Patrone mit Adapterring
DN15 bis 02/09 RV295-1/2
DN20 bis 10/08 RV295-1/2
DN25 bis 12/08 RV295-1/2
DN32 bis 08/08 RV295-11/4
DN40, DN50 bis 05/09 RV295-11/4
Rückflussverhinderer-Patrone ohne Adapterring
Schallschutz-Druckminderer mit Einstellskala
Vordruck max. 16 bar mit Klarsichtsiebtasse, 25 bar mit Messingsiebtasse, Hinterdruck 1,5 - 6 bar
A = Klarsichtsiebtasse bis 40^ / 16 bar
B = Messingsiebtasse bis 70^ / 25 bar
TK295 Druck-Prüfset
Elektronisches Druckmessgerät mit Digitalanzeige, Batterie betrieben.
Mit Koffer und Zubehör, ideal zur Inspektion und
Wartung der Systemtrenner BA.
TKA295 Druck-Prüfset
Elektronisches Druckmessgerät mit
Differenzdruckanzeige.
Mit Koffer und Zubehör, ideal zur Inspektion und
Wartung der Systemtrenner BA.
F76S Hauswasser-Feinfilter rück- und aussplubar
AA = mit Klarsicht-Filtertasse bis 40^
AAM = mit Rotgussfiltertasse bis 70^
1. Safety Guidelines
Nro Nimike
Artikelinumero
| 1 | Kasetti | 1/2" - 1" | 0903733 |
| taydellinen | 1/4" - 2" | 0903745 |
© 2009 Honeywell GmbH
Honeywell

2.

7.2

8.1.1

8.1.2

8.2.1 + 8.3

8.2.2
D
- Sicherheitseinweise 2
- Funktionsbeschreibung 2
- Verwendung 2
- Technische Daten 2
- Lieferumfang 2
- Varianten 2
- Montage 2
- Instandhaltung 3
- Entsorgung 4
- Störungen / Fehlersuche 4
- Ersatzteile 5
12.Zubehor 5
