Type de produit	Dispositif anti-retour d'eau (disconnecteur)
Marque	Honeywell
Modèle	BA195 MINIBA
Fluide	Eau
Pression d'admission maximale	10,0 bar
Pression d'admission minimale	1,5 bar
Température de service maxi	65 °C
Position de montage	Horizontale, raccord de sortie vers le bas
Raccordement de sortie	DN 50 (tuyau plastique HT 50)
Largeur nominale	3/8"
Version standard	BA195-3/8E avec raccord fileté 3/4"
Fonction principale	Protection du réseau d'eau potable contre les retours et réaspirations
Zones de pression	3 zones, soupape de vidange s'ouvre à ΔP ≤ 0,14 bar
Panier filtrant intégré	Oui, ouverture 0,5 mm
Cartouche	Clapet anti-retour et soupape de vidange intégrés, remplaçable
Clapet anti-retour côté sortie	Oui, remplaçable (détruit au démontage)
Matériau du corps	Laiton anti-dézincification
Matériau de la cartouche	Matière synthétique de haute qualité
Étanchéité	Élastomères homologués pour l'eau potable
Inspection recommandée	Tous les 6 mois
Maintenance recommandée	Tous les 1 à 3 ans
Accessoires compatibles	Kit de contrôle TK295 ou TKA295, kit de maintenance WS195
Pièces de rechange	Cartouche complète KE195, clapet anti-retour 2110200, raccordement AT295
Protection anti-gel	Lieu de montage protégé du gel et bien aéré

FOIRE AUX QUESTIONS - BA195 MINIBA HONEYWELL

Comment installer le disconnecteur BA195 ?

Installez le disconnecteur sur une conduite horizontale avec le raccord de sortie vers le bas. Prévoyez des vannes d'arrêt avant et après l'appareil. Rincez la conduite avant montage. Respectez le sens d'écoulement indiqué par la flèche. Assurez-vous que le lieu est protégé du gel et bien aéré.

Quelle est la pression d'admission minimale requise ?

La pression d'admission minimale est de 1,5 bar. La pression maximale est de 10,0 bar.

Comment nettoyer la cartouche du disconnecteur ?

Fermez la vanne d'entrée, dépressurisez le côté sortie, fermez la vanne de sortie, retirez le raccordement de sortie, enlevez la bague de sécurité puis la cartouche. Nettoyez la cartouche avec de l'eau claire sans utiliser de solvants ni d'alcool. Remontez dans l'ordre inverse en appuyant jusqu'à l'enclenchement.

À quelle fréquence doit-on inspecter le BA195 ?

L'inspection est recommandée tous les 6 mois (en fonction des conditions locales). Elle doit être réalisée par une entreprise d'installation avec un appareil de contrôle comme le TK295 ou TKA295.

Que faire si la soupape de vidange s'ouvre sans raison ?

Cela peut être dû à des coups de pression ou variations de pression. Montez un manodétendeur en amont. Si la cartouche est sale, nettoyez-la. Si la soupape ne ferme pas, vérifiez les dépôts sur le siège ou le joint torique.

Comment remplacer la cartouche ?

Fermez les vannes d'entrée et sortie, dépressurisez, retirez le raccordement de sortie, enlevez la bague de sécurité, extrayez la cartouche. Ne la démontez pas. Insérez la nouvelle cartouche jusqu'à l'enclenchement. Remontez et contrôlez le fonctionnement.

Quelles sont les pièces de rechange disponibles ?

Les pièces de rechange incluent : cartouche complète KE195, clapet anti-retour 2110200, et raccordement de sortie AT295.

Peut-on installer le BA195 en position verticale ?

Non, le montage doit être horizontal avec le raccord de sortie vers le bas. Une installation verticale n'est pas conforme aux instructions.

Comment tester le fonctionnement du clapet anti-retour ?

Utilisez un appareil de contrôle tel que le TK295 ou TKA295 en suivant les instructions de service fournies avec l'appareil. Un contrôle rapide peut être effectué en réduisant la pression d'admission.

Que faire en cas de débit trop faible ?

Le panier filtrant côté entrée est probablement bouché. Retirez le panier filtrant et nettoyez-le. Si le problème persiste, vérifiez également la cartouche.

MODE D'EMPLOI BA195 MINIBA HONEYWELL

Conserver la notice pour usage ultérieur!

1. Consignes de sécurité

1. Suivre les indications de la notice de montage.

2. En ce qui concerne l'utilisation de l'appareil

3. Utiliser cet appareil conformément aux données du constructeur

4. Maintenir l'appareil en parfait état
5. Respectez les consignes de sécurité
6. Il faut noter que cet équipement ne peut être mis en oeuvre que pour les conditions d'utilisation mentionnées dans cette notice. Toute autre utilisation, ou le non respect des conditions normales d'utilisation, serait considérée comme non conforme.
7. Observer que tous les travaux de montage, de mise en service, d'entretien et de réglage ne pourront être effectués que par des spécialistes autorisés.
8. Prendre des mesures immédiates en cas d'anomalies mettant en cause la sécurité.

2. Description fonctionnelle

Les disconnecteurs de type BA sont divisés en 3 zones de pression. Dans la zone ^① la pression est plus élevée que dans la zone ② où elle est encore plus élevée que dans la zone ③. À la zone ② une soupape de vidange est raccordée et elle s'ouvre au plus tard lorsque la pression différentielle entre la zone ① et ② est tombée à 0,14 bar. L'eau de la zone ② s'écoule vers l'extérieur. Ainsi, le risque de retour ou de réaspiration dans le réseau de distribution est exclu. La tuyauterie est interrompue et le réseau d'eau potable est protégé.

3. Mise en oeuvre

Medium	Eau
Pression d'admission maximale	10.0 bar
Pression d'admission minimale	1.5 bar

4. Caractéristiques

Position de montage	horizontale, raccord de sortie vers le bas
Température de service maxi	65°C
Raccordement de sortie	DN 50
Largeur nominale	3/8"

5. Contenu de la livraison

Le disconnecteur comprend:

• Corps
  • Panier filtrant intégré, ouverture 0.5 mm
• Cartouche avec clapet anti-retour et soupape de vidange intégrés
• Clapet anti-retour côté sortie
  • Raccordement de sortie

6. Variantes

BA195-3/8E = Version standard avec raccord fileté 3/4"

7. Montage

7.1 Dispositions à prendre

• Prévoir une valve d'arrêt avant et après le séparateur du système
• Montage dans les conduites horizontales avec une valve d'écoulement vers le bas
• Veiller à un accès facile o Simplifie la maintenance et l'inspection
• Un panier filtrant est intégré au disconnecteur, qui retient les dépôts de la tuyauterie. Si l'eau est très sale, il est recommandé de monter un filtre fin en amont afin de garantir le fonctionnement parfait de l'appareil.
• Le montage ne doit pas se faire dans des locaux qui peuvent être innondés
• Le lieu de montage doit être protégé du gel et bien aéré
• Prévoir une conduite de sortie avec suffisamment de capacité

7.2 Instructions de montage

1. Bien rincer la conduite
2. Monter le séparateur de système
3. Montage dans une conduite horizontale avec raccord de sortie vers le bas
4. Veillez à la direction de l'écoulement (direction de la flèche) o Vérifier l'absence de contraintes anormales en traction et en flexion
5. Prévoir un trajet de repos de 5xDN derrière le séparateur du système
6. Raccorder la conduite de sortie au raccordement (tuyau en plastique HT 50)
7. L'appareil est opérationnel.

8. Maintenance

Nous recommandons de conclure un contrat d'entretien avec un installateur
La remise en état du séparateur de système doit être réalisée uniquement par du personnel qualifié et autorisé !
Démonter de nouveau les vannes à boisseau sphérique après l'entretien !

8.1 Inspection

• Intervalle : tous les 6 mois (en fonction des conditions locales)
• Réalisation par une entreprise d'installation
• Inspection avec appareil de contrôle et kit d'entretien (voir Accessoires)

8.1.1 Contrôle du fonctionnement de la valve d'écoulement

Contrôle du fonctionnement avec l'appareil TKA295 ou TK295

1. Procédure selon les instructions de service de l'appareil TKA295 ou TK295

Contrôle rapide du fonctionnement de la soupape de vidange :

- Réduire la pression d'admission o si la soupape de vidange s'ouvre (des gouttes sortent), le fonctionnement est correct.

8.1.2 Contrôle du fonctionnement clapet anti-retour du côté de la sortie

Contrôle du fonctionnement avec l'appareil TKA295 ou TK295

1. Procédure selon les instructions de service de l'appareil TKA295 ou TK295

8.2 Maintenance

Nous recommandons de conclure un contrat d'entretien avec un installateur

Conformément à la DIN EN 1717, une maintenance régulière soit être réalisée.

Périodicité: tous les 1 à 3 ans en fonction des conditions d'exploitation Opération effectuée par un professionnel

8.2.1 Utilisation de cartouches

1. Fermer la robinet de fermeture du côté de l'entrée
2. Dépressuriser le côté sortie (ouverture du robinet de purge, etc.)
3. Fermer le robinet de fermeture du côté sortie
4. Dévisser le raccordement de sortie
5. Retirer le tuyau
6. Retirer la bague de sécurité
7. Retirer la cartouche et la bague et rempalcer • Ne pas démonter la cartouche !

1. Montage dans l'ordre inverse o Appuyer sur la cartouche jusqu'à ce qu'elle s'enclenche.

2. Contrôler le fonctionnement (voir chapitre Inspection)

8.2.2 Clapet anti-retour

1. Fermer la robinet de fermeture du côté de l'entrée
2. Dépressuriser le côté sortie (ouverture du robinet de purge, etc.)
3. Fermer le robinet de fermeture du côté sortie
4. Remplacer le clapet anti-retour

Le clapet anti-retour est détruit lors du démon-tage.

1. Contrôler le fonctionnement (voir chapitre Inspection)

8.3 Nettoyage

• Réalisation par une entreprise d'installation
• Réalisation par l'exploitant

En cas de besoin, la cartouche peuvent être nettoyé.

Pour le nettoyage des pièces en matière synthétique, n'utilisez pas de produits solvants ni contenant de l'alcool, car cela pourrait provoquer des dégâts d'eau!

Ne pas rejeter de produit détergent dans l'environnement ou dans les canalisations!

1. Fermer la robinet de fermeture du côté de l'entrée
2. Dépressuriser le côté sortie (ouverture du robinet de purge, etc.)
3. Fermer le robinet de fermeture du côté sortie
4. Dévisser le raccordement de sortie
5. Retirer le tuyau

6. Retirer la bague de sécurité

7. Retirer la cartouche et la bague et nettoyer • Ne pas démonter la cartouche !

1. Montage dans l'ordre inverse o Appuyer sur la cartouche jusqu'à ce qu'elle s'enclenche.

2. Contrôler le fonctionnement (voir chapitre Inspection)

9. Matériel en fin de vie

• Boîtier en laiton anti-dézincification
- Cartouche en matière synthétique de haute qualité
- Clapet anti-retour en matière synthétique de haute qualité ou laiton rouge
- Eléments d'étanchéité en elastomères homologués pour l'eau potable
- Raccordement de sortie en matière synthétique de qualité supérieure

Se conformer à la réglementation pour l'élimination des équipements industriels en fin de vie vers les filières de traitement autorisées!

1. Défaut / recherche de panne

Panne	Cause	Remède
La soupape de vidange s'ouvresans raison manifeste	Coups de pression dans le réseau d'eau	Monter un manodétendeur en amont du disconnecteur
	Variations de la pression d'admission	Monter un manodétendeur en amont du disconnecteur
	Cartouche sale	Retirer la cartouche et la nettoyer.
La soupape de vidange ne ferme pas.	Dépôts sur le siège de soupape	Démonter la cartouche et la nettoyer ou remplacer.
	Joint torique endommagé	Retirer la cartouche et la remplacer.
	Fuites à la soupape de vidange	Démonter la cartouche et la nettoyer ou remplacer.
Débit trop faible	Le panier filtrant côté entrée est bouché.	Retirer le panier filtrant et le nettoyer.

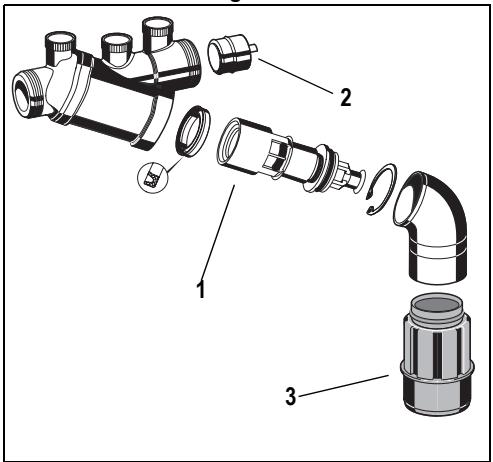

1. Pièces de rechange


Cartouche complète 3/8" KE195

Clapet anti-retour 3/8" 2110200 complet

Raccordement de sortie AT295

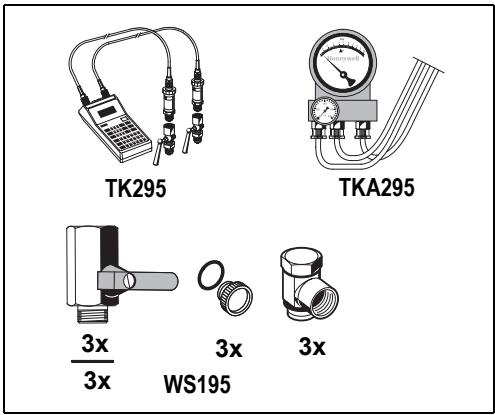

1. Accessoires


TK295 Kit de contrôle de pression

Manomètre électronique avec affichage numérique, à pile. Avec mallette et accessoires, idéal pour l'inspection et l'entretien des disconnecteurs BA.

TKA295 Kit de contrôle de pression

Manomètre électronique avec affichage de pression différentielle. Avec mallette et accessoires, idéal pour l'inspection et l'entretien des disconnecteurs BA.

WS195 Kit de maintenance

Kit de maintenance pour séparateur de système du type BA195 pour l'utilisation avec l'appareil TK295 ou TKA295

Honeywell Technologies Sàrl, Rolle, Z.A. La Pièce
