MARINE BINOCULARS 137500 - Jumelles marines BUSHNELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles marines
Marque	BUSHNELL
Modèle	MARINE BINOCULARS 137500
Grossissement	7x
Diamètre de l'objectif	50 mm
Distance interpupillaire	56-72 mm
Dégagement oculaire	18 mm
Champ réel	7°
Champ à 1000 m	117 m
Pupille de sortie	7,1 mm
Luminosité relative	51
Dimensions (L x l x H)	177,8 mm x 76 mm x 63,5 mm (min)
Poids	1049 g
Alimentation	2 piles LR43 ou équivalent (Varta 12GA, Eveready 186, etc.)
Fonctions principales	Compas intégré avec éclairage DEL, réticule pour estimation de distance, étanchéité, revêtement caoutchouc antiglissant
Entretien et nettoyage	Rincer à l'eau douce après exposition à l'eau salée ou aux embruns
Sécurité	Éviter exposition prolongée au soleil et variations brusques de température
Pièces détachées et réparabilité	Piles remplaçables, couvercle du compartiment piles
Garantie	Garantie limitée à vie pour le premier propriétaire

FOIRE AUX QUESTIONS - MARINE BINOCULARS 137500 BUSHNELL

Comment régler la mise au point des jumelles ?

Réglez d'abord la distance interpupillaire pour obtenir une seule image circulaire. Ensuite, effectuez la mise au point en tournant chaque oculaire séparément pour une image nette avec chaque œil. Marquez les réglages si plusieurs utilisateurs.

Comment utiliser le compas intégré ?

Le compas affiche les relèvements par paliers de 1 degré. Tenez compte de la variation locale entre le nord magnétique et le nord réel. Pour une utilisation de nuit, appuyez sur le bouton d'éclairage situé sur le dessus du cylindre droit.

Comment estimer la distance à l'aide du réticule ?

L'échelle verticale (réticule) est graduée en MILS (1 mil = 1 mètre à 1000 mètres). Si vous connaissez la hauteur d'un objet, comptez le nombre de MILS et utilisez la formule : distance (m) = (hauteur (m) x 1000) / nombre de MILS.

Comment changer les piles de l'éclairage du compas ?

Utilisez une pièce de monnaie pour dévisser le couvercle du compartiment à piles (situé sur le cylindre droit). Remplacez les deux piles (type LR43 ou équivalent) en respectant la polarité (+ vers l'avant). Revissez le couvercle.

Les jumelles sont-elles étanches ?

Oui, les jumelles BUSHNELL MARINE sont entièrement étanches à l'eau, à la buée et protégées contre les chocs grâce à un revêtement en caoutchouc antiglissant.

Comment nettoyer les jumelles après une utilisation en mer ?

Après une exposition à l'eau salée ou aux embruns, rincez soigneusement les jumelles à l'eau douce et essuyez-les. Évitez les produits chimiques agressifs.

Puis-je utiliser les jumelles avec des lunettes ?

Oui, les oculaires sont dotés d'oculettes roulables qui peuvent être relevées pour une utilisation avec des lunettes de soleil ou des lunettes correctrices.

Quelle est la garantie des jumelles Bushnell Marine ?

Bushnell offre une garantie limitée à vie pour le premier propriétaire, couvrant les défauts de matériaux et de fabrication. Pour les retours, contactez le service après-vente.

Que faire si l'éclairage du compas ne fonctionne pas ?

Vérifiez d'abord les piles et remplacez-les si nécessaire. Si le problème persiste après le changement, contactez le distributeur Bushnell le plus proche.

Comment éviter la condensation à l'intérieur des jumelles ?

Évitez les variations brusques de température. Par exemple, si les jumelles ont été utilisées par temps très froid, laissez-les s'acclimater progressivement avant de les exposer à un environnement chaud.

MODE D'EMPLOI MARINE BINOCULARS 137500 BUSHNELL

Les jumelles BUSHNELL MARINE sont l'instrument parfait pour les navigateurs et les amateurs d'activités de plein air. Elles disposent d'un compas rempli de liquide, intégré à l'optique d'observation. L'oscillation du compas s'arrête immédiatement grâce à un dispositif amortisseur perfectionné. Les relièvements au compas se lisent facilement par paliers précis de 1 degré. Ces jumelles sont idéales pour le travail de navigation à bord ou le repérage exact d'objets. Une échelle d'évaluation de distance permet à l'observateur d'estimer la distance d'objets par rapport à une taille connue. Les jumelles BUSHNELL MAR MARINE sont entièrement étanches à l'eau, à la buée et protégées contre les chocs, grâce à un revêtement en caoutchouc antiglissant; elles disposent d'oculettes d'oculaires roulables pour pouvoir être utilisées avec des lunettes solaires et des lunettes correctrices. L'optique compte des lentilles traitées toutes surfaces pour une excellente transmission de la lumière. Les jumelles BUSHNELL MARINE sont fournies complètes avec un boîtier en nylon robuste et une bandoulière. Construites pour durer, avec une garantie limitée à vie.

SPECIFICATIONS

Grossissement............7 x	Luminosité relative..........51
Diamètre de l'objectif..........50 mm	Distance interpupillaire...56~72 mm
Dégagement oculaire..........18 mm	Largeur maximum..........76 mm
Largeur de champ réelle..........7°	Largeur minimum..........63,5 mm
Largeur de champ à 1000 m ....117 m	Longueur..........177,8 mm
Diamètre de pupille de sortie ... 7,1 mm	Poids..........1049 g

Utilisation

Commencez par régler la largeur (distance interpupillaire) des jumelles de façon que, lorsque vous y regardez, vous VOYZ une seule image circulaire. Puis réglez la mise au point des jumelles, un seul œil à la fois, en tournant les oculaires, de manière à voir une image tout aussi nette avec chaque œil. Si plusieurs personnes doivent utiliser les jumelles, vous devriez marquer les oculaires gauche et droit au réglage approprié à votre propre vision, de manière à pouvoir régler à nouveau rapidement.

Utilisation du COMPAS

Le compas est un instrument de précision. Il est doté d'un dispositif amortisseur extrêmement rapide, de façon qu'il n'y a pratiquement pas d'oscillation et il est corrigé pour la latitude. Les graduations du compas sont d'un degré et sont alignées sur l'échelle verticale d'évaluation de distance. Lors de l'utilisation

du compas, souvenez-vous toujours de la variation locale entre le nord magnétique et le nord réel.

Utilisation du réticule

L'échelle verticale (réticule) visible à travers la partie gauche des jumelles, au-dessus de l'affichage du compas, vous permet de calculer la distance à un objet dont vous connaissiez la hauteur, ou bien de calculer la hauteur d'un objet si vous en connaissiez la distance. 10

Chaque marque de l'échelle verticale a une valeur de 5 MILS (1 mil est équivalent à un angle qui peut déterminer un objet d'un mètre de haut, à une distance de 1000 mètres). Par conséquent, si une carte de navigation indique la hauteur d'un objet, en le visant et en comptant le nombre de mils, vous pouvez

connaître sa distance. Voici les deux formules :

Pour mesurer la hauteur d'un objet dont la distance est connue :

Le modele de jumelles à compas BUSHNELL MARINE compte un dispositif déclairage à DEL intégré, pour l'utilisation de nuit et en situations de faible luminosité. (À ce propos, le compas est intégré dans le cylindre gauche des jumelles, mais le bouton-poussoir de l'éclairage et la pile sont situés dans le cylindre droit. Ceci a été fait pour minimiser les risques de parasites électriques pouvant affecter les performances du compas). Lorsque la lumière

ambiance ne vous permet pas de voir clairement le cap au compas, appuyez sur le bouton, sur le dessus du cylindre droit. Si l'éclairage est faible ou ne s'allume pas, remplacez les

piles. Si l'éclairage ne fonctionne pas après avoir replacé les piles, veuillez contacter le distributeur Bushnell le plus proche.

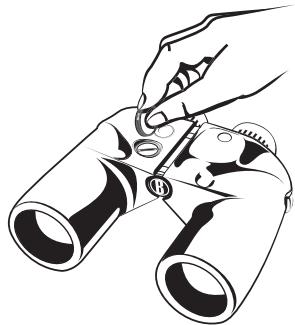

Comment changer les PILES

Pour changer les piles, utilisez une pièce de monnaie fine pour dévisser (sens inverse des aiguilles d'une montre) le couvercle du compartiment des piles. Enlevez les deux piles. Elles ont un signe (+) sur le devant et un signe (-) au dos. Veillez à installer les piles neuves avec les signes (+) dans le même sens. Remettez le couvercle en place en le vissant (sens des aiguilles d'une montre).

ÉQUIVALENTS DE PILES

FABRICANT	TYPE
Toshiba, Maxell, Panasonic	LR43
Varta	12GA
Eveready	186
Duracell	D188AB
Rayovac	186-1

Important

APRÈS UNE EXPOSITION À L'EAU SALÉE OU AUX EMBRUNS, RINCEZ SOIGNÉUSEMENT LES JUMELLES À L'EAU DOUCE ET ESSUYEZ-LES. ÉVITEZ L'EXPOSITION PROLONGÉE À LA LUMière SOLAIRE VIVE ET LES VARIATIONS BRUSQUES DE TEMPERATURE. PAR EXAMPLES, SI LES JUMELLES ONT ÉTÉ UTILISÉES PAR TEMPS TRES FROID, LE FAIT DE LES AMENER DANS UN ENDROIT CHAUFFÉ RISQUE DE PROVOUER DE LA CONDENSATION. ATTENDEZ QUELQUE PEU POUR PERMETTURE DES CHANGESMENTS PROGRESSIFS DE TEMPERATURE.

Votre produit Bushnell est garanti exempt de défauts de matériaux et de fabrication pendant la durée de vie de son premier propriétaire. La garantie à vie limitée traduit notre confiance dans les matériaux et l'exécution mécanique de nos produits et représente pour vous l'assurance de toute une vie de service fiable. Au cas où un défaut apparaîtrait sous cette garantie, nous nous réservons l'option de réparer ou de remplacer le produit, à condition de nous le renvoyer en port payé. La présente garantie ne couvre pas les dommages causés par une utilisation, une manipulation, une installation incorrecte(s) ou un entretien incorrect ou fourni par quelqu'un d'autre qu'un centre de réparation agréé par Bushnell.

Tout retour effectué aux États-Unis ou au Canada, dans le cadre de la présente garantie, doit être accompagné des articles indiqués ci-dessus:

1) un chèque ou mandat d'une somme de 10,00 $ US pour couvrir les frais d'envoi et de manutention 2) le nom et l'adresse pour le retour du produit 3) une description du défaut constaté 4) la preuve d'achat 5) Le produit doit être emballé soigneusement, dans un carton d'expédition solide, pour éviter qu'il ne soit endommagé durant le transport ; envoyez-le en port payé, à l'adresse indiquée ci-dessous:

Pour les produits achetés en dehors des États-Unis et du Canada, veuillez contacter votre distributeur local pour tous renseignements concernant la garantie. En Europe, vous pouvez aussi contacter Bushnell au:

Bushnell Germany GmbH

La présente garantie vous donne des droits légaux spécifiques.

Vous pouvez avoir d'autres droits qui varient selon les pays.

Votre produit Bushnell est garanti exempt de défauts de matériaux et de fabrication pendant la durée de vie de son premier propriétaire. La garantie à vie limite traduit notre confiance dans les matériaux et l'exécution mécanique de nos produits et représente pour vous l'assurance de toute une vie de service fiable. Au cas où un défaut apparaîtrait sous cette garantie, nous nous réservons l'option de réparer ou de remplacer le produit, à condition de nous le renvoyer en port payé. La présente garantie ne couvre pas les dommages causés par une utilisation, une manipulation, une installation incorrecte(s) ou un entretien incorrect ou fourni par quelqu'un d'autre qu'un centre de réparation agréé par Bushnell.

Tout retour effectué aux États-Unis ou au Canada, dans le cadre de la présente garantie, doit être accompagné des articles indiqués ci-dessus:

1) un chèque ou mandat d'une somme de 10,00 $ US pour couvrir les frais d'envoi et de manutention 2) le nom et l'adresse pour le retour du produit 3) une description du défaut constaté 4) la preuve d'achat 5) Le produit doit être emballé soigneusement, dans un carton d'expédition solide, pour éviter qu'il ne soit endommagé durant le transport; en envoyez-le en port payé, à l'adresse indiquée ci-dessous:

Pour les produits achetés en dehors des États-Unis et du Canada, veuillez contacter votre distributeur local pour tous renseignements concernant la garantie. En Europe, vous pouvez aussi contacter Bushnell au:

Bushnell Germany GmbH

La présente garantie vous donne des droits légaux spécifiques.

Vous pouvez avoir d'autres droits qui varient selon les pays.
