Type de produit	Détecteur de métaux multifonctions
Marque	POWERFIX
Modèle	KH 2902
Alimentation	Pile bloc 9 V (non fournie)
Fonctions principales	Détection de métaux (tuyaux métalliques, supports) et de conduites électriques sous tension
Profondeur de détection – Tuyaux métalliques	40 mm
Profondeur de détection – Tuyaux en cuivre	20 mm
Profondeur de détection – Conduites de courant alternatif	80 mm
Commutateur de fonctionnement	Positions MÉTAL et VOLTAGE
Indicateur visuel	LED rouge
Signal sonore	Oui, fréquence variable selon la proximité
Usage conforme	Privé, localisation de conduites et objets métalliques
Précautions de sécurité	Ne pas utiliser en milieu humide ou explosif ; ne pas remplacer un voltmètre
Conditions de stockage	Endroit sec et à l’abri du gel
Nettoyage	Chiffon sec et doux ; pas de produits chimiques
Dimensions (estimées)	Environ 200 x 80 x 30 mm
Poids (estimé)	Environ 100 g (sans pile)
Accessoires fournis	Détecteur, mode d'emploi
Service après-vente (France)	0800 808 825 – [e-mail]
Fabricant / Importateur	KOMPERNASS GMBH, Burgstrasse 21, D-44867 Bochum
Réparabilité	Non réparable par l'utilisateur ; contacter le SAV

FOIRE AUX QUESTIONS - KH 2902 MULTI-PURPOSE METAL DETECTOR POWERFIX

Comment utiliser le détecteur de métaux KH 2902 ?

Placez le commutateur sur METAL ou VOLTAGE selon ce que vous cherchez. Tenez l'appareil perpendiculairement au mur, maintenez le bouton PUSH enfoncé, et déplacez-le lentement. Un signal sonore continu indique la présence de l'objet.

Quels types de matériaux ce détecteur peut-il localiser ?

Il détecte les métaux ferreux et non ferreux (tuyaux, supports) et les conduites électriques sous tension. Il ne détecte pas les conduites en plastique ni les câbles non alimentés.

Quelle pile utiliser et comment l'installer ?

Utilisez une pile bloc 9 V (non fournie). Ouvrez le compartiment au dos, connectez la pile en respectant la polarité, puis refermez jusqu'au clic.

Pourquoi mon détecteur ne détecte-t-il rien ?

Vérifiez que la pile est chargée et correctement installée. Assurez-vous que le commutateur est sur la bonne position. Pour les conduites électriques, elles doivent être sous tension (allumez la lampe).

Quelles sont les profondeurs de détection maximales ?

Jusqu'à 40 mm pour les tuyaux métalliques, 20 mm pour le cuivre et 80 mm pour les conduites de courant alternatif. Les murs épais ou humides peuvent réduire la portée.

Puis-je utiliser l'appareil à l'extérieur ou sous la pluie ?

Non, l'appareil n'est pas étanche. Ne l'exposez pas à la pluie ou à l'humidité pour éviter tout dommage.

Comment nettoyer et ranger le détecteur ?

Nettoyez avec un chiffon sec et doux. Rangez-le dans un endroit sec et à l'abri du gel. Retirez la pile si vous ne l'utilisez pas pendant longtemps.

Que faire en cas de doute avant de percer ?

Effectuez toujours une double vérification : balayez la zone en mode MÉTAL puis en mode VOLTAGE. Si vous avez un doute, consultez un technicien qualifié.

Comment mettre au rebut l'appareil et les piles ?

Ne jetez pas l'appareil aux ordures ménagères. Conformez-vous à la directive DEEE (2002/96/EC) et déposez-le en déchèterie. Les piles usagées doivent être rapportées dans un point de collecte.

Où trouver des pièces de rechange ou une réparation ?

L'appareil n'est pas conçu pour être réparé par l'utilisateur. Pour toute assistance, contactez le service après-vente Kompernass : 0800 808 825 (France) ou [e-mail].

MODE D'EMPLOI KH 2902 MULTI-PURPOSE METAL DETECTOR POWERFIX

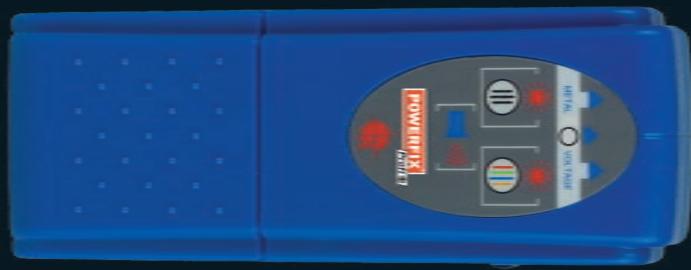

Détecteur multifonctions

KH 2902

FR DÉTECTEUR MULTIFONCTIONS BE Mode d'emploi NL MULTIFUNCTIONELE DETECTOR BE Gebruiksaaanwijizing DE MULTIFUNKTIONSDETEKTOR AT Bedienungsanleitung

Usage conforme 2 Instructions relatives à la sécurité 2 3 Description de l'appareil 3 Accessoires fournis 4 Déballage 4 Mise en place de la pile 4 Détection des métaux et des conduites électriques 5 Rangement et nettoyage 6 Mise au rebut 7 Importateur 7 Service après-vente 8

Lisez attentivement le mode d'emploi avant la première utilisation et conservez ce dernier pour une utilisation ultérieure. Lors du transfert de l'appareil à une tierce personne, remettez-lui également le mode d'emploi.

Usage conforme

Le détecteur multifonctions est destiné à la localisation des conduites électriques et des objets métalliques tels que les tuyaux ou supports métalliques. Cet appareil est exclusivement conçu à des fins privées. Évitez de l'utiliser à des fins professionnelles.

Risque de blessures !

• N'utilisez pas l'appareil dans des endroits exposés à un risque d'incendie ou d'explosion, par exemple à proximité de liquides ou de gaz inflammables.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales présentent des déficiences ou dont le manque d'expérience ou de connaissances les empêche d'utiliser l'appareil en toute sécurité, même sous la surveillance d'une personne avertie.
• Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l'appareil.

Mise en garde contre les dégâts sur l'appareil !

• N'exposez pas l'appareil à la pluie. N'utilisez pas l'appareil dans un environnement humide ou mouillé.
• Ne posez pas de récipients remplis de liquides, comme par exemple des vases, sur l'appareil.
• Ne posez pas de sources de flammes nues sur l'appareil, comme des bougies, par exemple.
• N'utilisez pas l'appareil pour déterminer la présence d'une tension alternative sur des lignes posées librement ou non isolées. N'utilisez pas l'appareil à la place d'un voltmètre.

L'appareil ne détecte pas toujours toutes les lignes et conduites. Les conditions suivantes peuvent provoquer des imprécisions au niveau des résultats :

des murs très épais - des piles trop faibles - des lignes ou conduites placées un peu plus bas - des câbles blindés - des murs épais comportant des conduites ou des lignes d'une faible épaisseur

des murs revêtus de métal - un environnement très humide

• Cet appareil ne permet pas de détecter les conduites dans les circuits électriques qui sont isolés de l'alimentation électrique, qui sont traversés par du courant continu, ou qui sont utilisés pour des systèmes informatiques ou de télécommunication.
• Avec cet appareil, vous ne pouvez pas détecter la présence de conduites en plastique, etc. : uniquement des conduites en métal.
• Le fabricant se décharge de toute responsabilité pour des dégâts causés par des manipulations faites sur l'émetteur/récepteur d'ultrasons et en cas de non-respect des consignes de sécurité.

Quelques conseils concernant l'opération sur piles

• Les fuites de piles peuvent provoquer des dommages sur l'appareil. Si vous n'utilisez pas l'appareil pendant une durée prolongée, retirez les piles.
• En cas de fuite d'une pile, mettez des gants de protection et nettoyez le compartiment à piles avec un chiffon sec.
• Tenir les piles hors de portée des enfants en bas âge : risque de manipulation dangereuse, ingestion d'une pile par l'enfant, etc. En cas d'ingestion d'une pile ou d'une batterie, consulter immédiatement un médecin.

Caractéristiques techniques

Détection de métaux et de courant

Détection de : conduites électriques, métal.

Tension d'alimentation : pile bloc 9 V (non fournie)

ection pour les tuyaux métalliques : 40 mm

ection pour les tuyaux en cuivre : 20 mm

ection pour les conduites de courant alternatif : 80 mm

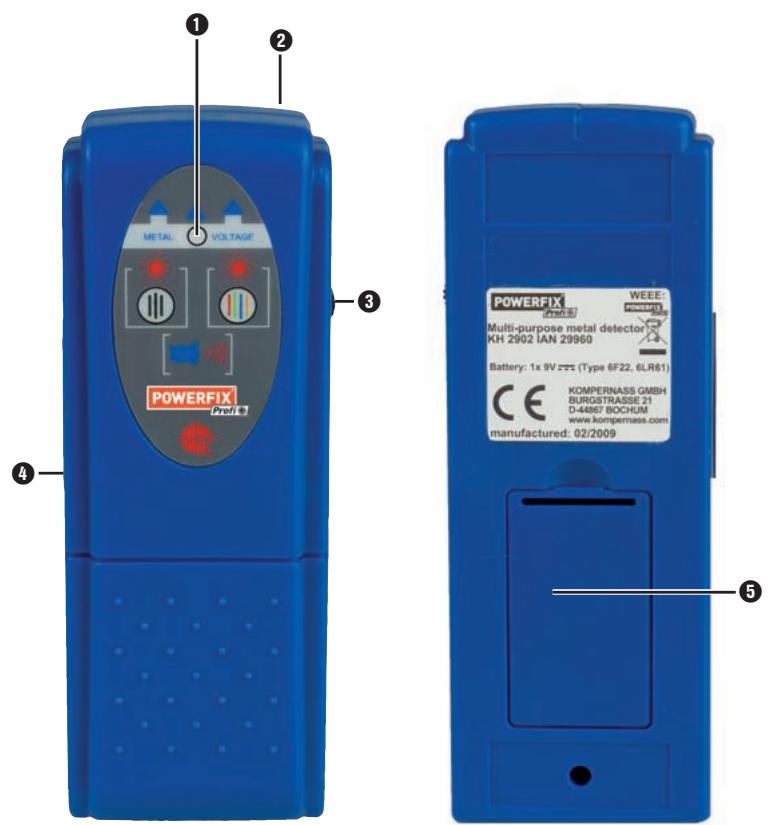

Description de l'appareil

LED rouge Bouton de mesure Commutateur de fonctionnement (MÉTAL/VOLTAGE) Bouton PUSH Compartiment à piles

Accessoires fournis

• Détecteur multifonction - Mode d'emploi

Déballage

Sortez le détecteur multifonctions de son emballage. Enlevez toutes les sécurités de transport et tout le matériel d'emballage.

Mise en place de la pile

1. Ouvrez le compartiment à piles ⑤ au dos du détecteur multifonctions.
2. Raccordez la pile bloc 9 V avec les contacts. Veillez à respecter la bonne polarité.
3. Faites passer la bande d'extraction de la pile sous la pile monobloc 9 V et pressez sur le compartiment à piles ⑤.

Attention :

Veillez à ce que les câbles ne soient pas coincés. Ceci entraîne des dommages irréparables sur l'appareil. 4. Refermez le compartiment à piles ⑤. Le couvercle du compartiment à piles doit s'encliqueter de manière audible.

Remarques :

• Testez l'appareil avant tout usage en lui faisant identifier un objet métallique ou une conduite électrique connus.
• En cas de doute, renseignez-vous toujours auprès d'un technicien en bâtiment qualifié.

Remarques :

Pour permettre la détection d'une conduite électrique par le détecteur, celle-ci doit être sous tension. Si vous souhaitez suivre le tracé d'une conduite depuis l'interrupteur jusqu'à la lampe, allumez la lampe.

1. Réglez le commutateur de fonction 3 sur la position METAL pour détecter le métal et sur la position VOLTAGE pour détecter les conduites électriques.
2. Maintenez le détecteur avec la tête de mesure 2 verticale contre la paroi à examiner et maintenez le bouton PUSH 4 enfoncé (la LED rouge 1 s'allume faiblement).
3. Déplacez lentement le détecteur sur le mur avec cette position sélectionnée.
4. Si un objet métallique ou une conduite électrique se trouve à proximit t.
5. Relâche ncé pour réactiver la résolution de la mesure.

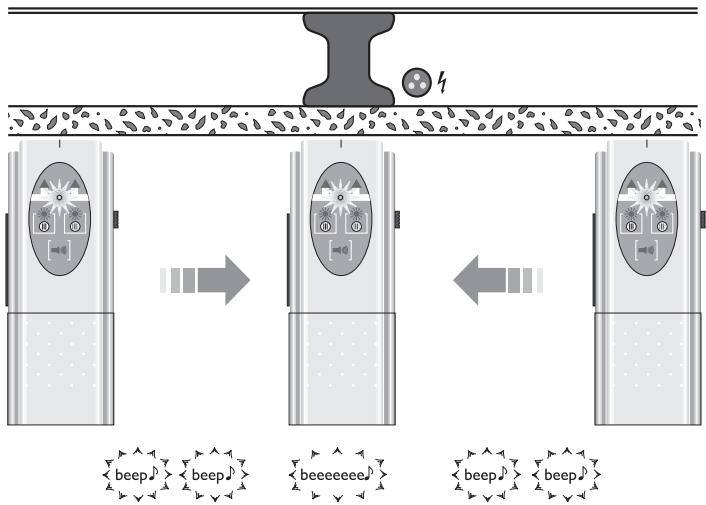

6. Plus la tête de mesure ② se rapproche de l'objet métallique ou de la conduite électrique, plus l'intervalle entre les signaux sonores diminue.
7. Lorsque vous entendez un signal sonore continu, l'objet métallique/la conduite électrique se trouve juste sous la tête de mesure du détecteur.
8. Continuez à déplacer le détecteur le long du mur jusqu'à ce que la LED rouge s'allume à nouveau faiblement et que le signal sonore retentisse à intervalles plus longs, ou de la conduite électrique.

Attention !

Avant de percer un trou dans le mur, assurez-vous qu'aucune conduite électrique ou gazière ne se trouve sous la surface. Par conséquent, faites toujours une recherche des conduites électriques et des objets métalliques !

Rangement et nettoyage

Rangez l'appareil dans un endroit sec et à l'abri du gel. Si vous ne vous servez pas de l'appareil pendant une période prolongée, sortez sa pile du logement de pile. Nettoyez l'appareil avec un chiffon sec et doux. N'utilisez pas de produits de nettoyage chimiques ou abrasifs, car vous risquez d'endommager le boîtier.

L'appareil ne doit jamais être jeté dans la poubelle domestique normale. Ce produit est soumis à la directive européenne 2002/96/EC.

Mettez l'appareil au rebut en le confiant à une entreprise de traitement des déchets agréée ou au service de recyclage de votre commune.

Respectez la réglementation en vigueur. En cas de doute, contactez notre organisation de recyclage.

Mettre au rebut les piles/accus

Les piles/accus ne doivent pas être jetés avec les ordures ménagères. Chaque consommateur est légalement obligé de remettre les piles/accumulateurs à un point de collecte de sa commune/son quartier ou dans le commerce.

Cette obligation a pour objectif d'assurer la mise au rebut écologique des piles/accus. Ne rejetez que des piles/accus à l'état déchargé.

Éliminez l'ensemble des matériaux d'emballage d'une manière respectueuse de l'environnement.

Importateur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com

Kompernass Service France

Tél. : [phone]

e-mail: [e-mail]

BE Kompernass Service Belgium

Tél. : [phone]

e-mail : [e-mail]
