KH 2902 MULTI-PURPOSE METAL DETECTOR - Metaaldetector POWERFIX - Gratis gebruiksaanwijzing en handleiding

Producttype	Multifunctionele metaaldetector
Merk	POWERFIX
Model	KH 2902
Voeding	9 V blokbatterij (niet inbegrepen)
Hoofdfuncties	Detectie van metalen (metalen leidingen, beugels) en onder spanning staande elektrische leidingen
Detectiediepte – Metalen leidingen	40 mm
Detectiediepte – Koperen leidingen	20 mm
Detectiediepte – Wisselstroomleidingen	80 mm
Functieschakelaar	Standen METAAL en VOLTAGE
Visuele indicator	Rode LED
Geluidssignaal	Ja, variërende frequentie afhankelijk van de nabijheid
Conform gebruik	Privé, lokaliseren van leidingen en metalen voorwerpen
Veiligheidsmaatregelen	Niet gebruiken in vochtige of explosieve omgevingen; vervang geen voltmeter
Opslagcondities	Droge en vorstvrije plaats
Reiniging	Droge, zachte doek; geen chemicaliën
Afmetingen (geschat)	Ongeveer 200 x 80 x 30 mm
Gewicht (geschat)	Ongeveer 100 g (zonder batterij)
Meegeleverde accessoires	Detector, gebruiksaanwijzing
Klantenservice (Frankrijk)	0800 808 825 – [e-mail]
Fabrikant / Importeur	KOMPERNASS GMBH, Burgstrasse 21, D-44867 Bochum
Repareerbaarheid	Niet door gebruiker te repareren; neem contact op met de klantenservice

Veelgestelde vragen - KH 2902 MULTI-PURPOSE METAL DETECTOR POWERFIX

Hoe gebruik ik de metaaldetector KH 2902?

Zet de schakelaar op METAAL of VOLTAGE afhankelijk van wat u zoekt. Houd het apparaat loodrecht op de muur, houd de PUSH-knop ingedrukt en beweeg hem langzaam. Een continu geluidssignaal geeft de aanwezigheid van het voorwerp aan.

Welke soorten materialen kan deze detector lokaliseren?

Hij detecteert ferrometalen en non-ferrometalen (leidingen, beugels) en onder spanning staande elektrische leidingen. Hij detecteert geen plastic leidingen of niet-gevoede kabels.

Welke batterij gebruiken en hoe plaats ik die?

Gebruik een 9 V blokbatterij (niet inbegrepen). Open het compartiment aan de achterkant, sluit de batterij aan met inachtneming van de polariteit en sluit hem tot u een klik hoort.

Waarom detecteert mijn detector niets?

Controleer of de batterij is opgeladen en correct is geplaatst. Zorg ervoor dat de schakelaar in de juiste stand staat. Voor elektrische leidingen moeten ze onder spanning staan (zet de lamp aan).

Wat zijn de maximale detectiedieptes?

Tot 40 mm voor metalen leidingen, 20 mm voor koper en 80 mm voor wisselstroomleidingen. Dikke of vochtige muren kunnen het bereik verminderen.

Kan ik het apparaat buiten of in de regen gebruiken?

Nee, het apparaat is niet waterdicht. Stel het niet bloot aan regen of vocht om schade te voorkomen.

Hoe reinig en bewaar ik de detector?

Reinig met een droge, zachte doek. Bewaar hem op een droge en vorstvrije plaats. Verwijder de batterij als u hem langere tijd niet gebruikt.

Wat te doen bij twijfel voordat u boort?

Voer altijd een dubbele controle uit: scan de zone in de METAAL-modus en vervolgens in de VOLTAGE-modus. Raadpleeg bij twijfel een gekwalificeerde technicus.

Hoe moet ik het apparaat en de batterijen afvoeren?

Gooi het apparaat niet bij het huisvuil. Volg de AEEA-richtlijn (2002/96/EG) en breng het naar een milieustraat. Gebruikte batterijen moeten worden ingeleverd bij een inzamelpunt.

Waar kan ik reserveonderdelen of reparatie krijgen?

Het apparaat is niet ontworpen om door de gebruiker te worden gerepareerd. Neem voor hulp contact op met de klantenservice van Kompernass: 0800 808 825 (Frankrijk) of [e-mail].

GEBRUIKSAANWIJZING KH 2902 MULTI-PURPOSE METAL DETECTOR POWERFIX

Gebruik in overeenstemming met bestemming 10
Veiligheidsvoorschriften 10
Technische gegevens 11
Apparaatbeschrijving 11
Inhoud van het pakket 12
Uitpakken 12
Batterijenplaatsen 12
Opsporen van metaal en stroomleidingen 13
Opbergen en reinigen 14
Milieurichtlijnen 15
15
Service 16

Lees de gebruiksaanwijzing vór het eerste gebruik aandachtig door en bewaar deze voor toekomstig gebruik. Als u het apparaat van de hand doet, geef dan ook de handleiding mee.

MULTIFUNCTIONE DETECTOR KH 2902

Gebruik in overeenstemming met bestemming

De multifunctionele Detector is ontwikkeld om de positie te bepalen van elektrische leidingen en objecten van metaal, zoals bijvoorbeeld buizen of draagbalken van metaal. Dit apparaat is alleen bedoeld voor privé doeleinden. Gebruik het apparaat derhalve Niet bedrijfsmatig.

Veiligheidsvoorschriften

LetseIgevaar!

• Gebruik het apparaat Niet opplaatsen waarbrandgevaar ofexplosiegevaar bestaat,zoals bijvoorbeeld in de buurt van brandbare vloeistoffen of gassen.
• Dit apparaat is Niet bedoeld voor gebruik door Personen (met inbegrip van kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of met gebrek aan ervaring en/of gebrek aan kennis, tenzij ze onder toezicht staan van een voor hun verilgheid verantwoordelijke persoon of van die person aanwijzingen krijgen voor het gebruik van het apparaat.
• Bij kinderen is supervisieoodzakelijk om ervoor te zorgen dat ze Niet met het apparaat spelen.

Waarschuwing voor schade aan het apparataat!

• Stel het apparaat Niet bloot aan regen. Gebruik het apparaat Niet in een vochtige of natte omgeving.
• Plaats geen met vloeistof bevulde voorwerpen, zoals vazen op het apparaat.
• Plaats geen open vuurbronnen, zoals bijoorbeeld koarsen, op het apparaat.
• Gebruik het apparaat Niet om wisselspanning in blootliggende resp. Niet geisoleerde leidingen op te sporen.
• Gebruik het apparaat Niet als verwangng voor een voltmeter.

Het apparaat herkent nicht alsijd alle buizen en leidingen. De volgende omstandigheden können onnauwkeurige resultatenveroorzaken:

-zeer dikke wanden
- zwakke batterijen
- diepliggende leidingen of buizen
- afgeschermde kabels
-dikke wanden met dunne buizen of leidingen

• wanden die bekleed zich met metaal
  -zeervochtigeomstandigheden

• Met dit apparatusat können geen leidingen worden geconstasteerd in elektrische circuits,

• die geisoleerd zichen van de netstroomvoorziening.

• waardoor gelijkstroom stroomt.

• die worden gebruikt voor computer- of telecommunicationsystemen.

• Met dit apparaat hunnen geen kunststofbuizen worden opgespoord, alleen metalen buizen.

• Er worden geen enkele aansprakelijkheid geaccepteerd voor beschadigingen aan de ultrasonische zender/ontvanger door manipulatie en bij het Niet in acht nemen van de verilgheidsvoorschriften.

Omgang met batterijen

• Door lekkende batterijen kan het apparaat beschadigd raken. Neem de batterijenuit wonneer u het apparaat langere tijd Niet gebruikt.
• Trek als de batterijenlekken veiligeidshandschoenen aan en maak het batterijvak met een droge doek schoon.
• Houd batterijen UIT de buurt van kinderen. Kinderen konnen batterijen in de mond stoppen en inslikken. Indien een batterij verwerd ingeslikt,要去 onmiddelijk een arts worden geconsulteerd.

Technische gegevens

Metaal- en stroomdetectie

Opsporen van: stroomleidingen, metaal

Voeding: 9V blokbatterij (niet inbegren)

Maximale detectordiepte voor metalen buizen: 40mm

Maximale detectordiepte voor koperen buizen: 20mm

Maximale diepte voor wisselstroomleidingen: 80mm

Apparaatbeschrijving

1 Rode LED
Meetkop
3 Functieschakelaar (METAL/VOLTAGE)
Toets PUSH
5 Batterijyak

Inhoud van het pakket

• Multifunctionele Detector
• Gebruiksaanwijzing

Uitpakken

Haal de multifunctionele Detector ut de verpakking. Verwijder alle transportbeveiligungen en verpakkingsmaterialen.

Batterijenplaatsen

1. Open het batterijvak 5 aan de�始zerijde van de multifunctionele Detector.
2. Steek de 9V-blokbatterij op de contactpunten. Let op de juiste polariteit ("+ "op "+" en "-" op "-").
3. Leg het band voor het uithalen van de batterij onder de 9V-blokbatterij en druk deze in het batterijvak 5.

Let op:

dat de kabels nichtbekneld raken. Dat leidt tot onherstelbare schade aan het apparaat.

1. Sluit het batterijvak 5. Het deksel van het batterijvak moet hoorbaar vastklikken.

① Aanwijzingen

• Test het apparaat voor gebruik en LAST het apparaat bijvoorbeeld een buis of stroomleiding opsporen waarvan u weet waar deze zich bevindt.
• Raadpleeg in geval van twijfel.altijd een gekwalificeerde aannemer.

①Aanwijzingen

Zodat een stroomleiding door de detector worden waargenomen,要去 deze ook stroom geleiden. Als u bijv. het verloop van een leiding van de lichtschakelaar maar de lamp wilt volgen, dan schakelt u de lamp in.

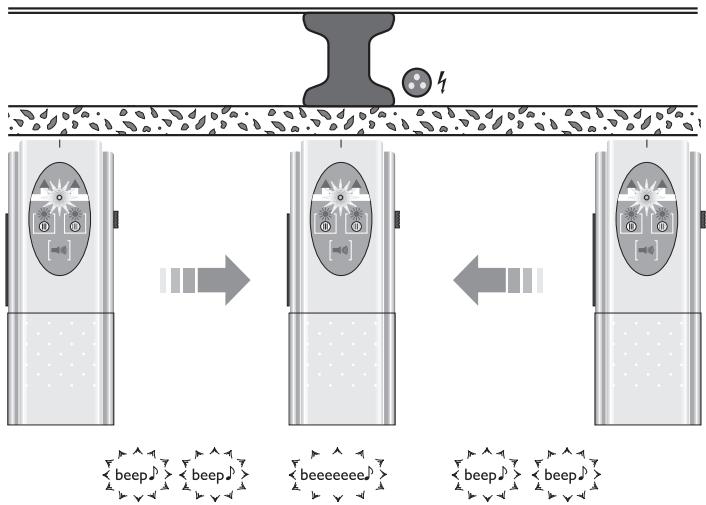

1. Zet de functieschakelaar 3 in de stand METAL om metaal op te sporen en in de stand VOLTAGE om stroomleidingen op te sporen.
2. Houd de detector met de meetkop ② LODrecht gegen de wand die onder-zocht要去en en houd de toets PUSH ④ ingedrukt (de rode LED ① brandt zwak).
3. Schuif de detector nu incke stand langzaam over de wand heen.

4. Bevindt zich een object van metaal/ een stroomleiding in de buurt van de meetkop 2, gaat de rode LED 1 );ichter branden en er zijn meerere geluid-signalen na elkaar te horen.

5. Laat in dit geval de toets PUSH 4 los en houd deze dan opnieuw ingedrukt om de meting opniewu te activeren.

6. Hoe dichter de meetkop ② bij een object van metaal/een stroomleiding is, des te korter worden de afstanden:tussen de geluidsignalen.

7. Is er een doorlopend geluidsignaal te horen, dan bevindt het object van metaal/de stroomleiding zich direct onder de meetkop 2 van de detector.

8. Beweeg de detector nu verder langus de wand totdat de rode LED ① waar zwakker gaat branden en het geluidsignaal in langere afstanden te horen is, om de exacte positie en locatie van het object van metaal/ de stroomleiding te bepalen.

Let op!

Voordat u een gat in de wand boort, dient u zich ervan te verzekeren, dat er geen wisselstroomgeleidende leiding onder het oppervlak zit. Voer waarom na het opsporen van metaal.altijd ook een Zoekactie maar stroomleidingen UIT!

Opbergen en reinigen

Berg het apparaat op een droge en vorstvrije plaats op.
- Als u het apparaat gedurende langere vrij nicht gebruikt, haal dan de batterijenuit het batterijvak.
- Reinig het apparaat met een droge, zachte doeck.
- Gebruik geen chemische of schurende schoonmaakmiddelen. U kunt hierdoor de behuizing van het apparaat beschadigen.

Deponeer het toestel in geen geval bij het normale huisvui. Voor dit product geldt de Europese richtlijn 2002/96/EC.

Voer het toestel af via een erkend afvalverwerkingsbedrijf of via uw gemeenteiniging.

Neem de bestaande voorschriften in acht. Neem in geval van twijfel contact op met de gemeentelijke reinigingsdienst.

Batterijen/accu's afvoeren

Batterijen/accu's mogen Niet met het huishoudelijkke afval worden afgevoerd. Elke consument is wettelijk verplicht batterijen/accu's in te leveren bij een inzamelpunt in zijn gemeente of in de handel.

Deze verplichting heeft tot doel batterijen/accu's tot afval te kunnen verwerken op een manier die het milieu ontlast. Lever batterijen/accu'suitsluitend in ontladen toestand in.

Voer alle verpakkingsmaterial op een milieuvriendelijkme manier af.

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM (GERMANY)

www.kompernass.com

Kompernass Service Netherland

Tel.: [phone]

e-mail: [e-mail]

BE Kompernass Service Belgium

Tel.: [phone]

e-mail: [e-mail]
