Type de produit	Ordinateur de bureau
Processeur	Intel Core 2 Duo
Fréquence du processeur	2.0 GHz
RAM	2 Go DDR2
Stockage	250 Go HDD
Carte graphique	Intel GMA 3100
Système d'exploitation	Windows Vista (préinstallé)
Connectivité	Ethernet, USB 2.0, VGA
Dimensions approximatives	40 x 18 x 40 cm
Poids	8 kg
Alimentation électrique	300 W
Fonctions principales	Utilisation bureautique, multimédia, navigation Internet
Entretien et nettoyage	Nettoyage régulier de la poussière, vérification des connexions
Pièces détachées et réparabilité	Réparabilité modérée, pièces disponibles sur le marché
Sécurité	Protection contre les surtensions, verrouillage de sécurité
Compatibilités	Compatible avec la plupart des périphériques USB et des systèmes d'exploitation récents

FOIRE AUX QUESTIONS - AMILO DESKTOP SI 3535 FUJITSU SIEMENS

Comment réinitialiser mon Fujitsu Siemens Amilo Desktop SI 3535 ?

Pour réinitialiser votre ordinateur, éteignez-le, débranchez-le de l'alimentation, puis maintenez le bouton d'alimentation enfoncé pendant environ 15 secondes. Rebranchez ensuite l'alimentation et démarrez l'ordinateur.

Que faire si l'ordinateur ne s'allume pas ?

Vérifiez si l'ordinateur est correctement branché à une prise électrique et si le câble d'alimentation est en bon état. Vous pouvez aussi essayer une autre prise ou un autre câble.

Comment vérifier la mémoire RAM de mon Fujitsu Siemens Amilo Desktop SI 3535 ?

Pour vérifier la mémoire RAM, vous pouvez utiliser l'outil de diagnostic Windows : recherchez 'Diagnostiquer la mémoire' dans le menu Démarrer et suivez les instructions.

Mon ordinateur est lent, que puis-je faire ?

Essayez de désinstaller les programmes non utilisés, de nettoyer les fichiers temporaires et de vérifier si votre disque dur est presque plein. Vous pouvez également envisager d'ajouter plus de RAM.

Comment mettre à jour les pilotes de mon Fujitsu Siemens Amilo Desktop SI 3535 ?

Visitez le site officiel de Fujitsu pour télécharger les derniers pilotes. Vous pouvez également utiliser le Gestionnaire de périphériques sous Windows pour rechercher les mises à jour automatiquement.

Que faire si mon écran reste noir après le démarrage ?

Vérifiez les connexions de votre moniteur, assurez-vous qu'il est allumé et que la bonne source d'entrée est sélectionnée. Si le problème persiste, essayez de redémarrer l'ordinateur en mode sans échec.

Comment récupérer mes données si le système ne démarre plus ?

Vous pouvez utiliser un disque de récupération ou un DVD d'installation de Windows pour accéder à l'environnement de récupération. Vous pouvez également retirer le disque dur et le connecter à un autre ordinateur pour récupérer vos fichiers.

Y a-t-il des problèmes connus avec le Fujitsu Siemens Amilo Desktop SI 3535 ?

Certains utilisateurs ont signalé des problèmes de surchauffe. Assurez-vous que les ventilateurs fonctionnent correctement et que les évents ne sont pas obstrués.

Comment désinstaller un programme sur mon Fujitsu Siemens Amilo Desktop SI 3535 ?

Accédez au Panneau de configuration, puis à 'Programmes et fonctionnalités'. Sélectionnez le programme que vous souhaitez désinstaller et cliquez sur 'Désinstaller'.

Comment effectuer une mise à jour de Windows sur mon PC ?

Allez dans les paramètres de Windows, puis dans 'Mise à jour et sécurité'. Cliquez sur 'Vérifier les mises à jour' pour télécharger et installer les mises à jour disponibles.

Comment nettoyer l'intérieur de mon Fujitsu Siemens Amilo Desktop SI 3535 ?

Débranchez l'ordinateur, ouvrez le boîtier et utilisez une bombe d'air comprimé pour enlever la poussière des composants internes. Ne touchez pas les circuits avec vos mains.

MODE D'EMPLOI AMILO DESKTOP SI 3535 FUJITSU SIEMENS

Première mise en service

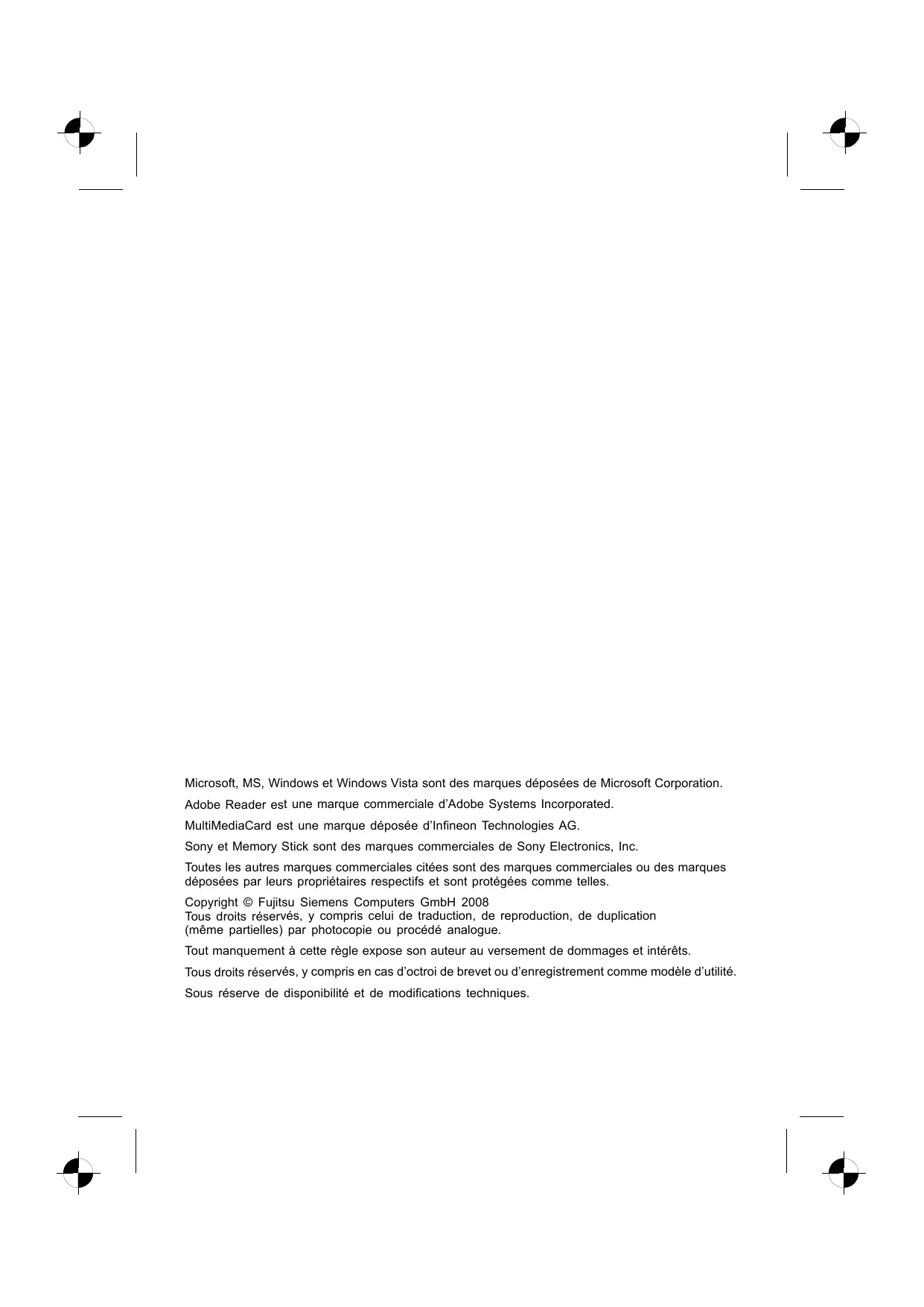

Microsoft, MS, Windows et Windows Vista sont des marques déposées de Microsoft Corporation.

Adobe Reader est une marque commerciale d'Adobe Systems Incorporated.

MultiMediaCard est une marque déposée d'Infineon Technologies AG.

Sony et Memory Stick sont des marques commerciales de Sony Electronics, Inc.

Toutes les autres marques commerciales citées sont des marques commerciales ou des marques déposées par leurs propriétaires respectifs et sont protégées comme telles.

Tous droits réservés, y compris celui de traduction, de reproduction, de duplication (meme partielles) par photocopie ou procédé analogue.

Tout manquement à cette règle expose son auteur au versement de dommages et intérêts.

Tous droits réservés, y compris en cas d'octroi de brevet ou d'enregistrement comme modèle d'utilité.

Sous réserve de disponibilité et de modifications techniques.

Sommaire

Technologie innovante 1

Informations complémentaires 1

Manuel d'utilisation "AMILO Desktop" 1

Symboles 1

Remarques importantes 3

Connecteurs et éléments de commande 4

Connecteurs 4

Voyants et éléments de commande 6

Mise en service 7

Déballage et vérification du contenu de livreaison 7

Etapes de la première mise en service 7

Mise en place de l'appareil 8

Brancher des péripériques 8

Branchement des cables 8

Débranchement des câbles 8

Raccordement de I'ecran 9

Brancher des périhériques sur les ports USB 13

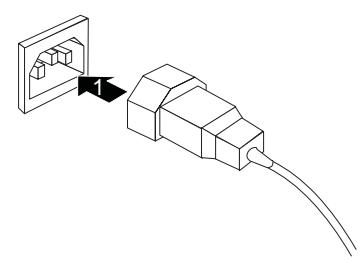

Branchement de l'appareil sur le secteur 14

Première mise sous tension : le logiciel est installé 14

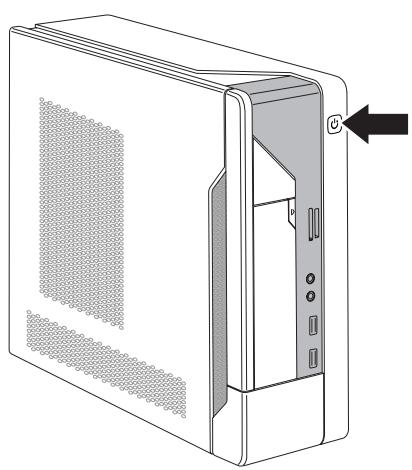

Mise sous tension de I'ecran et de I'appareil 14

Installation du logiciel 15

Utilisation 16

Mise sous tension de I'appareil 16

Mise hors tension de I'appareil 16

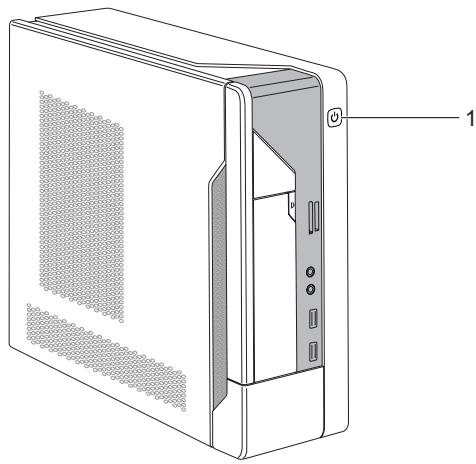

Voyant de marche 17

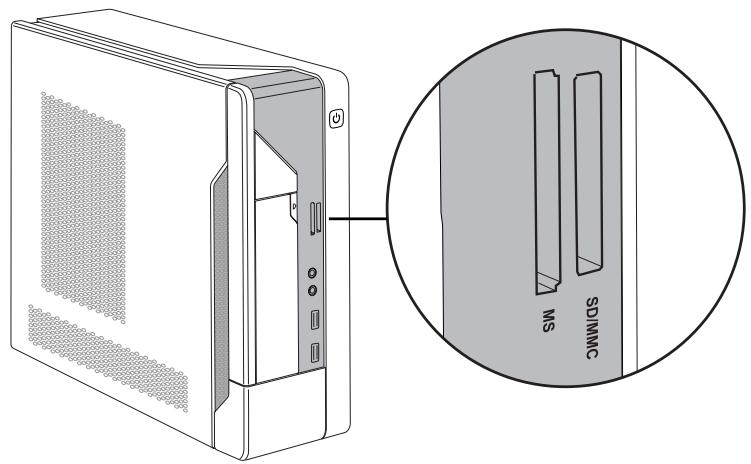

Lecteur de cartes mémoire 18

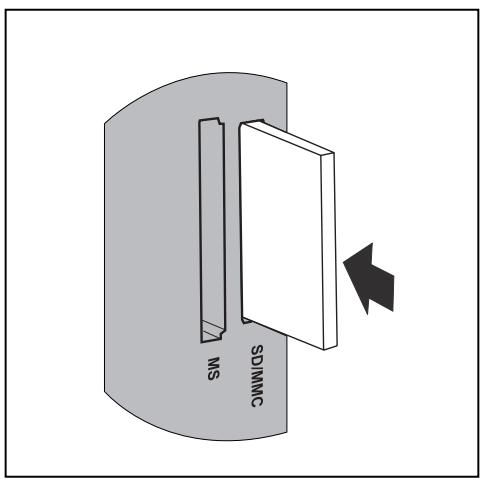

Insertion de la carte mémoire 19

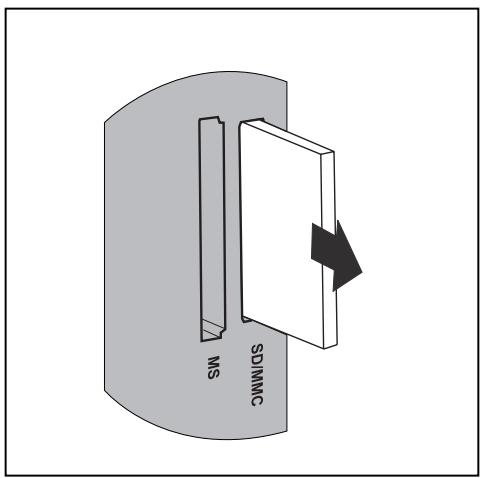

Retrait d'une carte mémoire 19

Ouverture et fermetre du boitier en cas de maintenance ou en vue d'extensions du

système 20

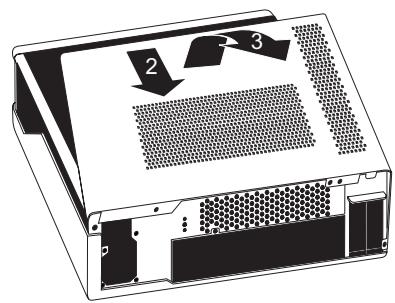

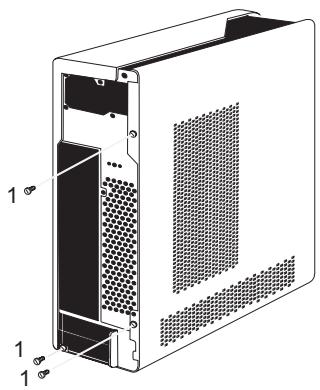

ouverture du boftier 20

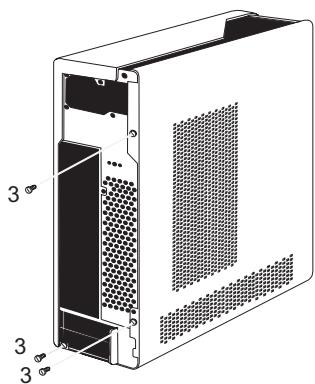

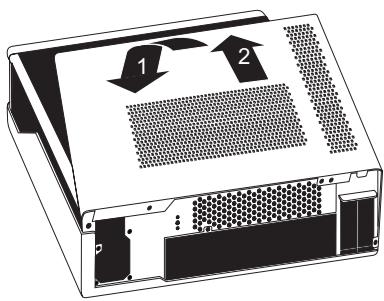

Fermetre du boitier 21

Caracteristiques techniques 22

AMILO Desktop S 22

... et design ergonomique caractérisent votre AMILO Desktop, un ordinateur de bureau fiable et convivial.

Votre apparéil est équipé d'un système d'exploitation Microsoft Windows. Déjà préinstallé, ce dernier a été configuré pour vous de manière optimale. L' apparéil est immédiatement prêt à démarrer des sa première mise sous tension.

Votre apparéil est équipé de la toute dernière technologie pour vous permettre de tirer le meilleur de votre experience informatique.

• processeur Intel à faible consommation d'énergie
• réseau sans fil (WLAN) rapide, normalisé b/g/Draft n jusqu'à 300 Mbit/s
  ventilateur de processeur très silencieux

Convivial, "l'utilitaire de configuration du BIOS" vous permet de piloter le matériel de votre apparéil et de nouveaux protéggeresonne système contre tout accès non autorisé grâce à des attributs de mot de passer performances.

Leprésent manuel d'utilisation vous montre entre autres commentmettre en service et utiliser votre apparéil.

Informations complémentaires

Vous trouverez des informations générales sur votre apparéil dans le manuel d'utilisation "AMILO Desktop".

Les parties de ce manuel relatives aux logiciels renvoient à des produits Microsoft, sous réserve qu'ils fassent partie du contentu de livraison de votre apparéil.

Lors de l'installation d'autres produits logiciels, reportez-vous aux manuels d'utilisation du fabricant.

Manuel d'utilisation "AMILO Desktop"

Vous trouvrez le manuel d'utilisation "AMILO Desktop" dans le menu Demarrer de Windows sous Tous les programmes - Fujitsu Siemens Computers ou sur le site Internet "www.fujitsu-siemens.com/support."

Symboles

!	signale des instructions à respecter impératifement pour votre propre sécurité, celle de votre apparéil et celle de vos données. La garantie s'éteintès l'instant où vous endommagez l' apparéil en ne respectant pas ces consignes.
i	signale des informations importantes pour l'utilisation correcte de l' apparéil
>	signale une opération que vous doivent exécuter.

Technologie innovante

L'	indique un résultat
Cette police	signale des données que vous doivent sur le clavier dans une fenêtre de dialogue de programme ou dans une ligne de commande, p. ex. votre mot de passer (Nom123) ou une instruction pour démarrer un programme (start.exe)
Cette police	signale des informations affichées à l'écran par un programme, par ex.: L'installation est terminée !
Cette police	signale • des concepts et des textes dans une surface logicielle, par ex.: Cliquez sur Enregistrer. • Noms de programmes ou fichiers, p. ex. Windows ou setup.exe.
"Cette police"	signale • des renvois à d'autres sections, par ex. "Consignes de sécurité" • Liens vers une source externe, p. ex. une adresse web: Lisez les informations sur "www.fujitsu-siemens.com" • des noms de CD, de DVD ainsi que des designations et des titres d'autres matériels, p. ex.: "CD/DVD Drivers & Utilities" ou Manuel "Sécurité"
Abc	indique une touche du clavier, par ex.: F10
Cette police	signale des concepts et des passage de texte que l'on souhaite souigner oumettre en évidence, par exemple: Ne pas mettre l'appareil hors tension

Remarques importantes

Respectez les consignes de sécurité figurant dans le manuel "Sécurité" et dans le manuel d'utilisation "AMILO Desktop".

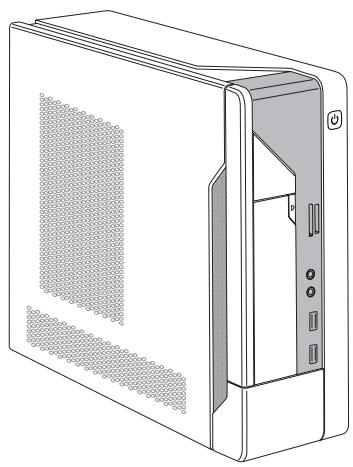

Connecteurs et éléments de commande

Ce chapitre présente les différents composants matériels de votre apparéil. Il vous offre une vue d'ensemble des voyageurs et connecteurs de votre apparéil. Familiarisez-vous avec ces éléments avant d'utiliser votre apparéil.

Connecteurs

Désignation	Illustration	Symbole
Alimentation électrique de l'ordinateur	Connecteur secteur
Son (sources audio externes, par ex. haut-parleur actif, micro) • Son intégré Avec une carte son intégrée supplémentaire, la fonction audio de la carte-mère est inhibée, ou le „Sound Onboard“ (son intégré) n'est pas disponible.	Prise jack 3,5 mm	Line In Line Out Mic
Connecteur audio numérique, voir aussi le manuel d'utilisation de la carte mère.	Connecteur Cinch (Coax)	SPDIF Out (sortie SPDIF)
Branchement de péripériques USB (par ex. clavier, souris, module émetteur/récepteur IR, scanner, imprimante)USB 2.0Remarque importante sur l'USB 2.0: pour garantir un taux de transfert de données optimal, nous vous recommandons d'utiliser un cable de raccordement USB d'une longueur max. de 3 m.	Port USB	ou USB
Branchement de péripériques compatibles FireWire ou IEEE-1394 (par ex. magnétoscope, apparil photo numérique)FireWire	Port FireWire	1394
Réseau ou modem ADSL	Douille RJ-45	ou LAN
Douille d'entrée et de sortie videoe (en option)(voir documentation sur la carte VGA/TV)	Douille 4 broches ou plus	SVIDEO IN (entree SVIDEO)SVIDEO OUT (sortie SVIDEO)
Raccordement pour signal videoo numérique (moniteur)	DVI	DVI
Interface audio/vidéo numérique	HDMI

Voyants et éléments de commande

Désignation	Symbole	Signification
Bouton marché/arrêt		Bouton de démarriage du système. • Le bouton marche/arrêt est allumé en blanc : le système est sous tension. • Le bouton marche/arrêt clignote en jaune : le système communique avec le disque dur. • Le bouton marche/arrêt clignote en blanc : le système est en mode économique d'énergie.

Mise en service

Respectez les consignes de sécurité données dans le chapitre "Belangrijke aanwijzingen", paging 3.

Déballage et vérification du contenu de livraison

Il est recommandé de conserver l'emballage d'origine de ou des apparciels en cas de besoin de transport.

Déballez tous les éléments.
Vérifiez que le contenu de l'emballage n'a subi aucun dommage visible pendant le transport.
Vérifiez si la livraison coïncide avec les indications figurant sur le bon de livreaison.
Si vous constatiez des dommages dus au transport ou des incohérences entre le contenu de l'emballage et le bon de livraison, veuilles en informer immédiatement votre point de vente!

Etapes de la première mise en service

Les étapes à suivre pour effectuer la première mise en service de votre nouvel apparéil sont peu nombreuses :

• Sélection de l'emplacement de l'appareil et mise en place de ce dernier
• Branchement des périhériques (appareils externes)
• Vérification de la tension nominale et branchement de l'appareil sur le secteur
• Mise sous tension de l'appareil

Voutrouverez plus d'informations sur les différentes étapes dans les sections suivantes.

Péripétriques (appareils externes)

Si vous avez reçu des pérophériques (par ex. une imprimante) en plus de votre apparéil, connectez-les uniquement après l'installation initiale. La procédure de connexion de ces pérophériques est décrite dans les sections suivantes.

Lecteurs et modules

Si vous avez reçu des lecteurs ou modules en plus de votre apparéil, ajoutez-les uniquement après l'installation initiale. L'ajout de lecteurs et modules est désrite dans le manuel "AMILO Desktop," au chapitre"Extensions du système".

Mise en place de l'appareil

Lors de la mise en place de l'appareil, tenez compte des recommendations et des consignes de sécurité du manuel "Sécurité".

Mettez l'appareil uniquement dans la position de fonctionnement prévue à cet effet (verticalément sur ses pieds).

Nous youse conseillons de poser l'appareil sur un support antiderapant.

Certains vernis et revêtements de surface utilisés sur les meubles pourraient être endommagés par les pieds en caoutchouc.

Evitez de superposer plusieurs apparèls.

L'appareil ne doit être mis en service queABOUT sur ses pieds.

Le lieu d'installation de votre apparéil peut provoquer des vibrations et des bruits génants. Pour éviter cela, il convient de respecter une distance minimum de 3 mm entre les côts du boîtier sans fentes d'aération et d'eventuels autres apparéils ou objets.

Assurez-vous que l'appareil est suffisamment ventilé. Les ouïes de ventilation de l'écran et de l'appareil ne doivent pas être obstruées afin d'éviter toute surchauffe.

Ne soumettez pas l'appareil à des conditions ambiantes extrêmes (voir "AMILO Desktop S", paging 23, section"Conditions ambiantes"). Protégez

l'appareil contre la poussière, l'humidité et la chaleur.

Brancher des péripériques

Lisez la documentation relative au périhérique avant de le brancher.

A l'exception des péripériques USB, il est impératif desterol les fiches secteur lorsque vous branchez des péripériques externes!

Evitez de brancher ou de débrancher des cables par temps d'orage.

Lorsque you débranchez un cable, tenez-le toujours par son connecteur.
Ne tirez jamais sur le cable!

Lorsque you branchez ou débranchez des cables, respectez l'ordre indiqué ci-dessous.

Branchement des câbles

Mettez hors tension tous les apparèils concernés.
Debranchez tous les fiches secteur des prises avec terre de protection.
Branchez tous les cables sur l'appareil et sur les périhériques. Respectez impérativement les consignes de sécurité du chapitre "Belangrijke aanwijzingen", pagina 3.
- Enfichez tous les cables de transmission de données dans les prises spéciales des reseaux de transmission de données/telecommunications.
Enfichez toutes les fiches secteur dans les prises avec terre de protection.

Débranchement des câbles

Mettez hors tension tous les apparèils concernés.
Debranchez tous les fiches secteur des prises avec terre de protection.

Debranchez tous les cables de transmission de données des prises des reseaux de transmission de données/telecommunications.
Debranchez tous les cables sur l'appareil et sur les périhériques.

Raccordement de l'écran

Preparez l'écran comme décrit dans le manuel d'utilisation de l'écran (p. ex. brancher des cables).
Enfichezle cable de données dans le port ecran de l'appareil.

Selon la version de votre apparéil et de votre écran, vous pouvez également raccorder le cable de données à l'interface DVI.

• Branchez le cable secteur dde I'ecran sur une prise avec terre de protection.

Le Wireless Keyboard Set LX300 fourni avec votre apparéil se compose d'un clavier et d'une souris sans fil. La technologie radio numérique permet de supprimer des cables génants.

Respectez les consignes de sécurité figurant dans le manuel Sécurité et dans le manuel d'utilisation "AMILO Desktop".

N'utilisez que des piles de type AAA.

Un symbole dans le département à piles vous montre comment insérer correctement les piles.

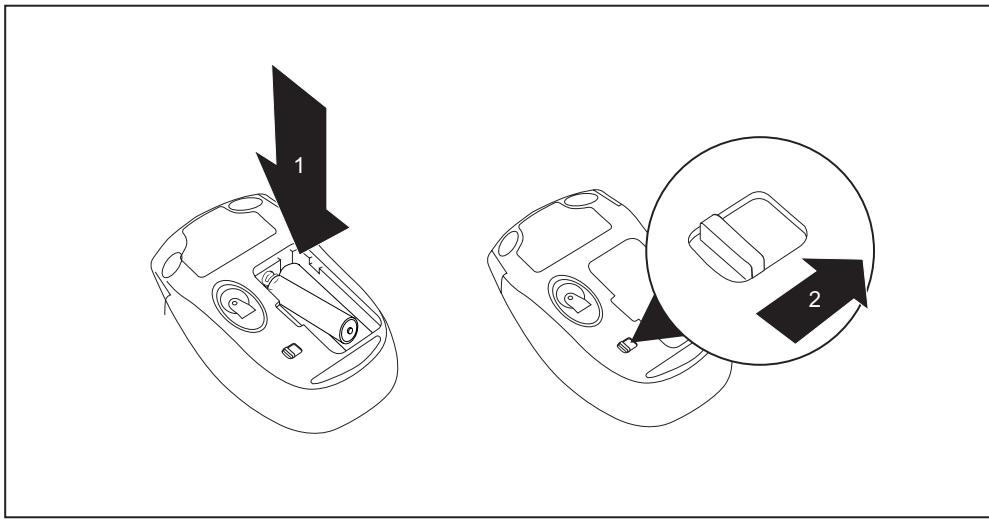

Insertion des piles dans la souris

Insérez les piles (1).
Mettez le bouton marche/arrêtitué sur la face inférieure de la souris sur "ON (marche)" (2).

Pour economiser de l'énergie, mettez le bouton marche/arrêt de la souris sur "OFF (arrêt)"lorsque vous n'utilise pas cette dernière pendant une période prolongée.

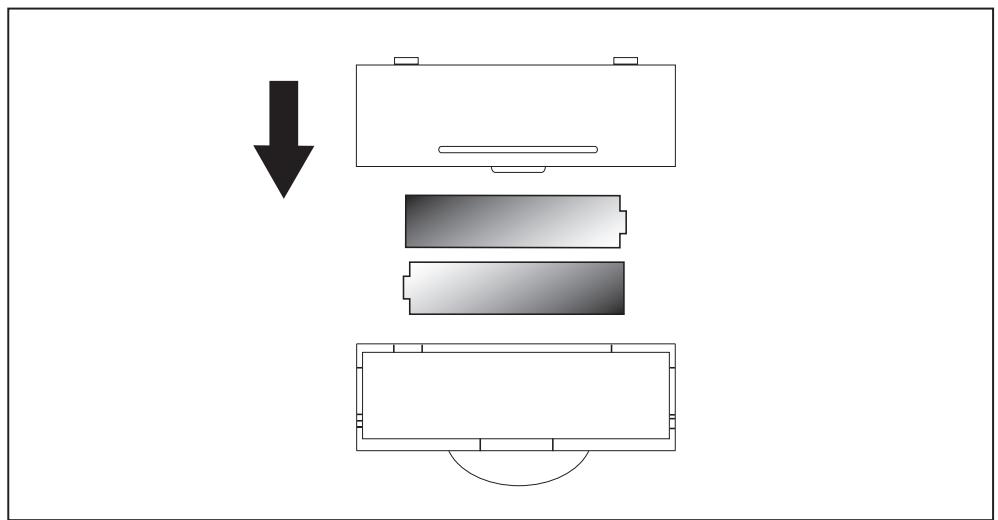

Insertion des piles dans le clavier

Un symbole dans le compartment à piles vous montre comment insérer correctement les piles.

Insérez les piles.

Raccordement du récepteur

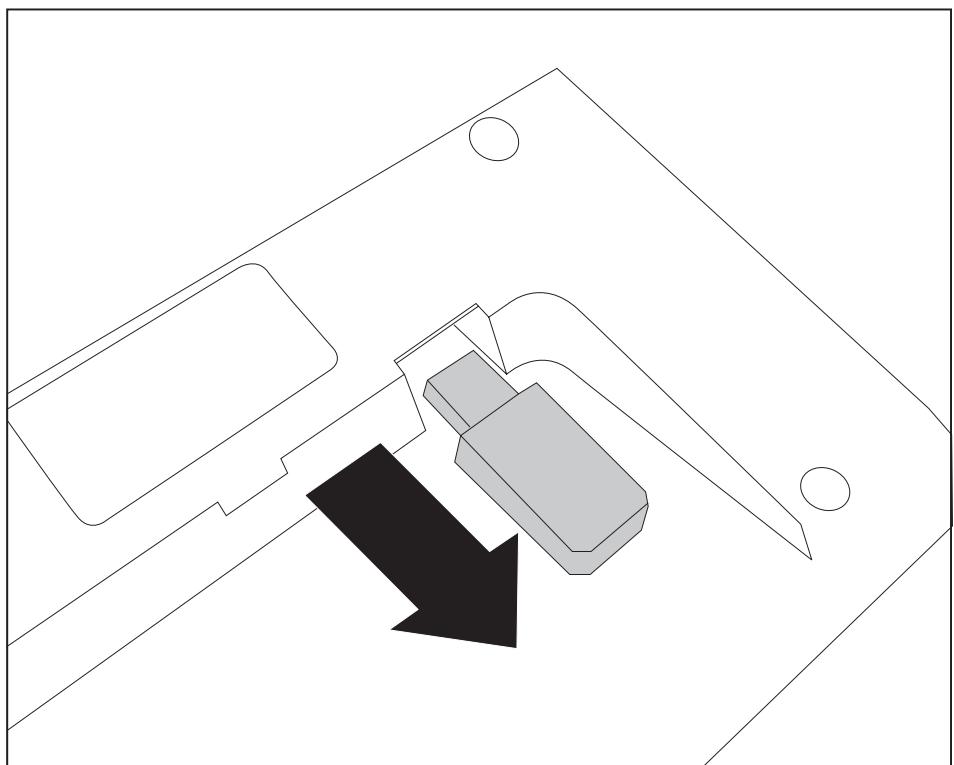

Retirez le récepteur du clavier dans le sens de la flèche.

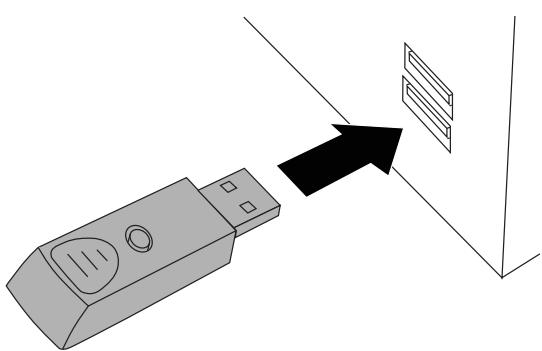

Insérez le récepteur dans un port USB libre de votre ordinateur.
La liaison radio s'établit automatiquement.

Rétablissement de la liaison radio avec le Keyboard Set (ensemble de clavier) si nécessaire

Normalement, le code de liaison radio est général automatique et le Keyboard Set est immédiatement pré à fonctionner. En cas de liaison réussie, la DEL sur le récepteur s'illumine en vert. Les DEL sur le clavier et la souris s'illuminent en rouge lorsque la tension des piles descend sous 2,2 V.

Si la liaison ne s'établit sa pas automatiquement ou était interrompue, procedez comme suit :

Deconnectez le recepteur de l'ordinateur, puis reconnectectez-le.
Pointez la souris vers le recepteur a une distance de 30 cm maximum.
Appuyez sur le bouton gauche de la souris pendant cinq secondes.
Si la DEL sur le récepteur clignote 4 fois en vert, c'est que la liaison avec la souris s'est établie correctement.
Appuyez pendant cinq secondes sur la touche Esc.
Si la DEL sur le récepteur clignote 4 fois en vert, c'est que la liaison avec le clavier s'est établie correctement.

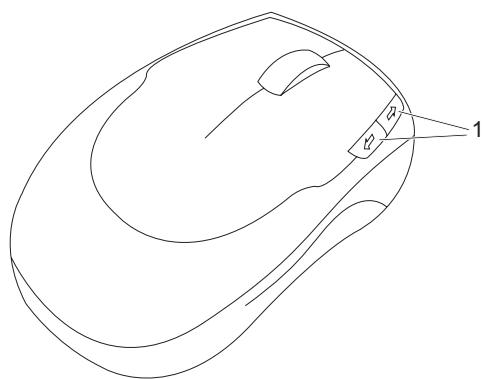

Touches Avant et Arrière de la souris

En plus de la touche droite, de la touche gauche et d'une molette, vous souris possede deux autres touches (1):

Ces deux touches vous permettent de défilier aisément vers l'avant et vers l'arrière au sein d'une application, par ex. entre des pages Internet sur votre navigateur Web.

Brancher des péripériques sur les ports USB

Vous pouvez brancher sur les ports USB un grand nombre de périphériques (p. ex. imprimante, scanner, modem ou clavier).

Les périhériques USB supportent le branchement à chaud (hot-plug). Par conséquent, les cables des périhériques USB peuvent être branchés et débranchés sans qu'il soit nécessaire d'eteindre l'appareil.

Voutrouverez d'autres informations dans la documentation fournie avec les péripériques USB.

• Branchez le cable de données sur le périhérique.
  Raccordez le cable de données à l'un des ports USB de l'appareil.

Pilotes

Les péripériques que vous branchez sur l'un des ports USB n'ont en général besoin d'aucun pilote propre puisque le logiciel nécessaire est déjà intégré au système d'exploitation. Mais si le péripérique USB requiert un logiciel propre pour fonctionner, installez-le au moyen du support de données quizzlele le péripérique USB.

Pour raccorder le port USB avant de votre apparéil au périphérique USB, utilisez uniquement un cable de 3 m de longueur max. pour bénéficier de l'USB 2.0.

Branchement de l'appareil sur le secteur

Branchez l'appareil sur le secteur (1).
Raccordez la fiche secteur à une prise secteur avec protection par mise à la terre (2).

Première mise sous tension : le logiciel est installé

Si l'appareil est intégré à un réseau, les données relatives aux utilisateurs, au serveur et aux protocôles de réseau sont indispensablees lors de l'installation du logiciel.

Le logiciel fourni est installé et configuré lors de la première mise sous tension de l'appareil. Prévoyez un certain temps pour cette opération car elle ne doit pas être interrompue.

Dés que l'installation commence, vous ne pouvez plusmettre l'appareil hors tension, jusqu'à ce que l'installation soit terminée!

Pendant l'installation, vous pouvez redémarrer l'appareil uniquement si le système vous y invite!

A défaut, l'installation ne s'effectue pas correctement et le contenu du disque dur est à restaurer intégralement.

Mise sous tension de l'écran et de l'appareil

Allumez l'écran (voir le manuel d'utilisation de ce dernier).

Appuyez sur le bouton marche/arrêt situé sur la façade de votre apparéil.
Levoyantde marchesallumeet l'appareidemarre.

Installation du logiciel

Pendant l'installation, suivez les indications données à l'écran.
En cas d'ambiguités concernant les données à saisir, consultez l'aide de votre système d'exploitation.

Vous trouverez de plus amples informations sur le système ainsi que sur les pilotes, utilisaires et mises à jour sur le DVD "Drivers & Utilities" et sur le site Internet "http://www.fujitsu-siemens.com/support".

Utilisation

Mise sous tension de l'appareil

Le cas échéant, mettez l'écran sous tension (voir le manuel d'utilisation de l'écran).
Appuyez sur l'interrupteur Marche/Arrêt sur la face avant de l'appareil.
Levoyantde marchesallume en blanc et l'appareil demarre.

Mise hors tension de l'appareil

• Quittez le système d'exploitation correctement.
  Si le système d'exploitation ne bascule pas automatiquement l'appareil en mode d'économie d'énergie ou ne le met pas hors tension automatiquement, appuyez sur l'interrupteur Marche/Arrêt pendant au moins 4 secondes.
  L'appareil consomme ainsi un minimum d'énergie.

L'interrupteur Marche/Arrêt ne sépare pas l'appareil de la tension de secteur. Pour une séparation complète, vous doivent débrancher la fiche secteur de la prise de courant.

Le cas échéant, mettez l'écran hors tension (voir le manuel d'utilisation de l'écran).

Voyant de marche

Levoyantde marchese situe sur la facade du boitier.

1 = Voyant de marche

En mode économique d'énergie, l'appareil ne doit pas être débranché du secteur sous peine d'engendrer une perte de données.

Levoyant est allumé en blanc:l'appareil est sous tension.
Levoyant clignote en blanc:l'appareil est en mode economie d'énergie.Aprés avoir allumé le bouton marche/arrêt,l'appareil se met sous tension ou revient à l'état qui régnait avant le passage en mode economie d'énergie.
Levoyant clignote en jaune:le système communique avec le disque dur.
Levoyant n'est pas allumé:l'appareil est débranché du secteur ou prét à fonctionner. Si l'appareil est prét à fonctionner, il peut etre mis sous tension à l'aide du bouton marche/arrêt.

Lecteur de cartes mémoire

Votre appareil est équipé en façade d'un lecteur de cartes mémoire.

Types de cartes admissibles sans adaptateur :

• Secure Digital Card (SD Card)
• SecureDigital Card HC (SD HC)
  MultiMedia Card (MMC)
  MMC Plus
  MultiMedia Card mobile (MMC mobile)
  Memory Stick (MS)
  Memory Stick Pro

Types de cartes admissibles avec adaptateur :

Attendez impératifement jusqu'à la fin de l'accès aux données avant de retirer une carte de son emplacement (slot).

Respectez les indications du fabricant lorsque vous utilisez des cartes mémoire.
Voutrouverez dans le commerce des adaptateurs appropriés à votre carte mémoire.

Insertion de la carte mémoire

Poussez prudemment la carte mémoire dans son emplacement (slot). Les contacts de la carte mémoire doivent être orientés vers la droite. Ne force pas sous peine d'endommager les surfaces de contact fragiles.

Retrait d'une carte mémoire

Attendez impératifement jusqu'à la fin de l'accès aux données avant de retireur une carte de son emplacement (slot).

Retirez prudiment la carte mémoire de son emplacement (slot).

Ouverture et fermetre du boîtier en cas de maintenance ou en vue d'extensions du système

Ouverture du boîtier

N'oubliez pas que différents composants de la carte mère peuvent être très chauds si l'appareil était actif quelques instantes auparavant.

Ces composants peuvent être identifiés grâce au symbole suivant.

Mettez l'appareil hors tension. L'appareil ne doit pas se trouver en mode economie d'énergie!

Respectez les consignes de sécurité figurant dans le manuel "Sécurité" et dans le manuel d'utilisation "AMILO Desktop".

Débranche la fiche secteur de la prise de courant.

Rebranche la fiche secteur uniquement après avoir fermé le boftier.

Retirez les cables enchéés qui génent.

Retirez les vis du boftier à l'aide d'un tournevis cruciforme (1).
Couchez l'appareil comme illustré sur cette page.
Poussez l'élement lateral dans le sens de la flèche (2).
Faites pivoter l'élément latéral dans le sens de la flèche (3) et dégagez-le du boftier.

Fermeture du boitier

Insérez l'élement látral dans le rail de guidage situé sur le dessous du boîtier.

Faites pivoter l'élément latéral dans le sens de la flèche (1).
Poussez l'élément latorial dans le sens de la flèche (2) jusqu'à ce qu'il s'énclenche.
Fixez les vis du boîtier à l'aide d'un tournevis cruciforme (3).
Rebranche les câbles auparavant débranchés.

éristiques techniques

AMILO Desktop S

Caracteristiques électriques
Normes de sécurité respectées :	CE, Sécurité produit LVD (directive basse tension) 2006/95/CE, IEC60950-1, EN60950-1, CEM : 2004/108/CE, EN55022, classe B, EN55024, EN61000-3-2/3, RTTE 1999/5/CE, normes environnementales : RoHS FSC-03230
Classe de protection :	I
Plage de tension nominale	110 V - 240 V
Fréquence nominale	50 Hz
Dimensions
Largeur/Profondeur/Hauteur :	108 mm x 355,5 mm x 293,6 mm
Poids
en version de base :	6,9 kg (AMILO Desktop Si 3535)
Conditions ambantes
Classe climatique 3K2	DIN IEC 721 partie 3-3
Classe climatique 2K2	DIN IEC 721 partie 3-2
Température
Fonctionnement (3K2)	15 °C .... 35 °C
Transport (2K2)	-25 °C .... 60 °C
Condensation non autorisée pendant le fonctionnement !

i

La fiche technique de ces apparèils contient des caractéristiques techniques complémentaires. Vous la trouvrez sur le site Internet "www.fujitsu-siemens.com".

Caracteristiques électriques - clavier
Normes de sécurité respectées	EN 60950
• Alimentation électrique • Consommation	• 2 piles alcalines AAA 1,5 V, 2,2 - 3,0 V • Mode actif : 8 mA, mode veille : 5 μA
Interface	compatible USB 2.0 et 1.1
Bande de fréquence	2,4 GHz
Codes ID	8,388,608 IDs (24 bits)
Nombre de canaux	64
Caracteristiques électriques - souris
Normes de sécurité respectées	EN 60950
• Alimentation électrique • Consommation (sur papier blanc) • Résolution (sensibilité de pointage)	• 2 piles alcalines AAA 1,5 V, 2,2 - 3,0 V • Mode actif : 25 mA, mode veille : < 9 mA • 1000 dpi
Interface	compatible USB 2.0 et 1.1
Bande de fréquence	2,4 GHz
Codes ID	8,388,608 IDs (24 bits)
Nombre de canaux	64
Récepteur
• Alimentation électrique • Consommation	• Mode USB : 5 V CC • Mode actif : 100 mA
Conditions ambantes
Température de service	0 °C - 40 °C
Portée clavier / souris	Jusqu'à 10 m (en fonction des interférences radio environnantes)

\section*{Caracteristiques techniques}

Inserire le batterie
