GEBRUIKSAANWIJZING AMILO DESKTOP SI 3535 FUJITSU SIEMENS

Eerste ingebruikname

Microsoft, MS, Windows en Windows Vista zijn:geregistreerde handelsmerken van Microsoft Corporation.

Adobe Reader is een handelsmerk van Adobe Systems Incorporated.

MultiMediaCard is een geregistreerd handelsmerk van Infineon Technologies AG.

Sony and Memory Stick zichen handelsmerk van Sony Electronics, Inc.

Alle andere handelsmerken zijn handelsmerken of gedeponeerde handelsmerken van de betrokken eigenaars en worden als beschermd erkend.

De reproductie, overdracht of het gebruik van deze documenten of van de inhoud ervan is verboden zonder uitdrukkelijke geschreven toestemming.

Overtreders zullen tot schadeloosstelling worden verplicht.

Alle rechten, inclusief de rechten die ontstaan door de toekenning van octrooien of de registratie van een model of een ontwerp van een hulpprogramma, zichoorbehonden.

De levering is afhankelijk van de beschikbaarheid. Technische wijzigingen voorbehonden.

Inhoud

Innovatieve technologie 1

Meer informatie 1
Gebruiksaaanwijzing "AMILO Desktop" 1
Verklaring van symbolen 1

Belangrijke aanwijzingen 3

Aansluitingen en bedieningselementen 4
Aansluitingen 4
Indicaties en bedieningselementen 6

Ingebruikname 7
Inhoud van de levering uitpakken en controleren 7
Stappen van de eerste ingebruikname 7
Toestel opstellen 8
Externaltoestellen aansluiten 8
Bedradingen aansluiten 8
Bedradingen losmaken 9
Beeldscherm aansluiten 9
Wireless Keyboard Set LX300 9
ExternaltoestellenaansluienopdeUSB-poorten 14
Apparaat aansluiten op de netspanning 15
Voor het eerst inschaken: de software worden geinstalleerd 15
Beeldscherm en apparatus inschaken 15
Installatie van de software 16

Bediening 17
Toestel inschakelen 17
Toestel uitschakelen 17
Bedrijfsindicatie 18
Geheugenkaartlezer 19

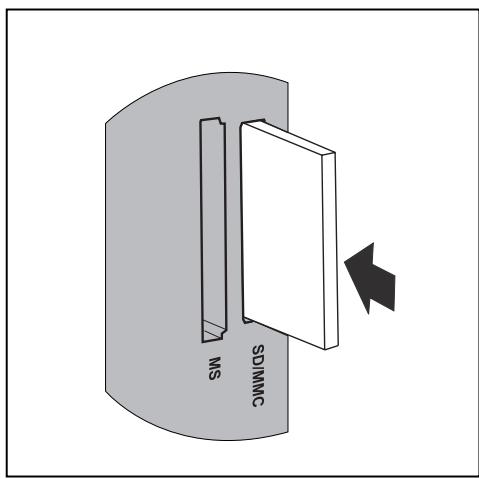

Geheugenkaartplaatsen 20

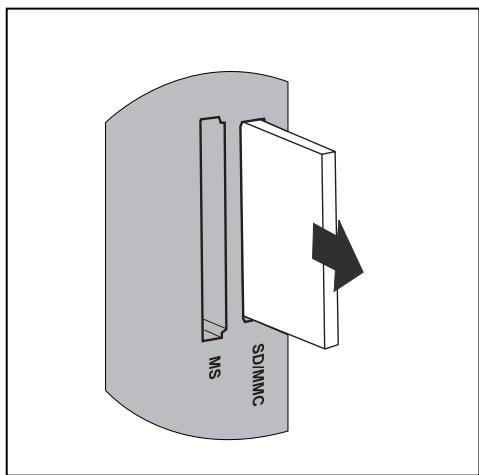

Geheugenkaart verwijderen 20
Behuizing openen en sluiten voor service of systeemuitbreidingen 21

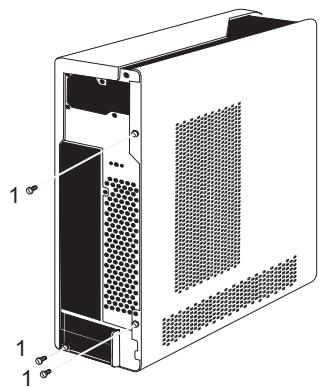

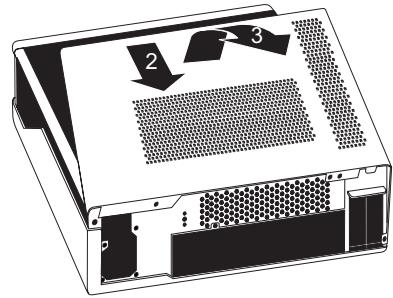

Behuizing openen 21

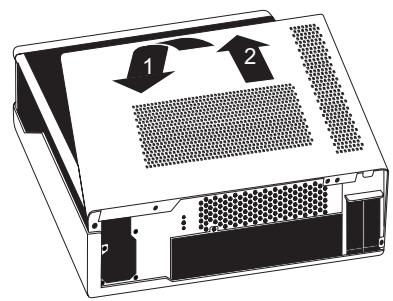

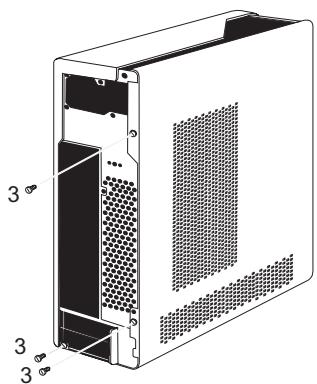

Behuizing sluiten 22

Innovatieve technologie

... en ergonomisch design make uw AMILO Desktop tot een gebruiksvriendelijk en betrouwbare desktop-pc.

Uw apparaat is voorzien van een Microsoft Windows-besturingsystem. Dit is al vooraf geinstalleerd en optimaal voor u geconfigureerd. Het apparaat is meteen startklaar, als u het voor het eerst inschakelt.

Uw apparaat is voorzien van de nieuwste technologie, zodate u uw computerervaring optimaal kunt toepassen.

• stroombesparende Intel CPU
• snel WLAN van de standardaards b/g/Draft-n met maximaal 300 Mbit/s
• zeer stille processorventilator

Met de gebruiksvriendelijkke "BIOS-setup-utility"kest u de hardware van uw apparaat besturen en uw systeme better beschermen gegen onbevoegde toeing door de krachtige wachtwoord-eigenschappen te gebruiken.

Deze gebruiksanaanjwijingThat u onder merer zien hoe u uw apparaat in gebruik neemt en bedient.

Meer informatatie

Algemene informatie over uw apparaat vindt u in de gebruiksaanwijzing "AMILO Desktop".

De gedeelten van deze gebruiksaanwijzing die over software gaan, gelden voor Microsoft-producten, indien deze met uw apparaat zijn meegeleverd.

Neem bij installmentie van andere softwareproducten de gebruiksaanwijzingen van de fabrikant in acht.

Gebruiksaanwijzing "AMILO Desktop"

De gebruiksaanwijzing "AMILO Desktop" vindt u in het Windows-startmenu onder Alle programma's - Fujitsu Siemens Computers of op het internet onder "www.fujitsu-siemens.com/support".

Verklaring van symbolen

!	Besteed in het bijzonder aandacht aan teksten met dit symbool. Als u deze waarschuwing Niet inRCTneemt, brengt u uw leven in gevaar, beschadigt u het systeme, of kan er gegevensverlies optreden. De garantie vervalt als het toestel defect raakt doordat u deze instructies Niet hebft opgevolgd.
i	duidt op belangrijke informatie voor de correcte behandeling van het toestel.
>	duidt op een handeling die u moet uitvoeren.
L	duidt op een resultaat
Dit letemtotype	duidt op ingaven die u met het toetsenbord in een programma-dialoogvenster of in een commandoregel kutn uitvoeren (bijvoorbeeld uw wachtwoord) (Naam123) of een commando om een programma te starten (start.exe)
Dit letemtotype	duidt op informatatie die door een programma op het scherm wordengetoond, bijv.: De installmentie is voltooid!
Dit letemtotype	duidt op · begrippen en teksten in een software-item, bijv.: Klik op Opslaan. · Name van programma's of bestanden, bijv. Windows of setup.exe.
"Det letemtotype"	duidt op · Kuisverwijzingenaar een andere paragraaf, bijv. "Veiligheidsinstrumenties" · Kuisverwijzingenaar een externe bron, bijv. een webadres: Leesmeer op "www.fujitsu-siemens.com" · Name van harde schijven, CD's, DVD's en betekenissen en titelsvan andere materiailen, bijvoorbeeld: "CD/DVD Drivers & Utilities" ofhandboek "Veiligheid"
Abc	duidt op een toets van het toetsenbord, bijv.: F10
Dit letemtotype	duidt op begrippen en teksten die benadrukt worden, bijv.: Toestel nichtuitschakelen

Belangrijke aanwijzingen

Houd u aan de veiligheidsaanwijzingen in de handleiding "Veiligheid" en in de gebruiksaanwijzing "AMILO Desktop".

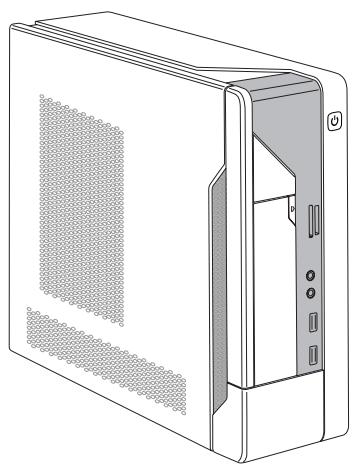

Aansluitingen en bedieningselementen

In dit hoofdstuk worden de verschillende hardwarecomponenten van uw apparaat gekenteerd. U krijgt een overzicht van de indications en de aansluitingen van het apparaat. Maak u vertrouwd met deze elementen, voordat u met het apparaat werkt.

Aansluitingen

Omschrijving	Afbeelding	Symbool
Voeding van de pc	Netaansluiting
Sound (external geluidsbronnen, bijv. actieve luidspreker, microfoon) • Sound onboard Bij extra ingebouwde geluidskaart is de geluidsfunctie op het moederbord Niet geactiveerd of is „Sound onboard“ Niet beschikbaar.	3,5-mm-klinkstekkerbussen	Line In Line Out Mic
Digitale geluidsaansluiting, zich ook handleiding van het moederbord.	Cinch-aansluiting (Coax)	SPDIF Out
Aansluiting voor USB-apparaten (bijv. toetsenbord, mistr IR-zender/ontvanger-module, scanner, printer)USB 2.0Belangrijke aanwijzing voor USB 2.0: om een betrouwbare dataatransmissiesnelheid te garanderen, adviseren wij u USB-aansluitkabels met een lenghte van max. 3 m te gebruiken.	USB-bus	of USB
Aansluiting voor Firewire- of IEEE-1394-compatiblele apparaten (bijv. videorecorder, digitale camera)FireWire	FireWire-bus	1394
Netwerk of DSL-modem	RJ-45-bus	of LAN
Aansluiting voor video-ingang en -uitgang (optioneel)(zie documentatie van de VGA-/TV-kaart)	4- ofmeerpolige bus	SVIDEO IN SVIDEO OUT
Aansluiting voor digitaal videosignaal (monitor)	DVI
Digitale audio-video-interface	HDMI

Indications en bedieningselementen

Omschrijving	Symbool	Betekenis
Aan/Uit-schakelaar		Schakelaar om het systeme op te starten. • Aan/Uit-schakelaar brandt wit: het systeme is ingeschakeld. • Aan/Uit-schakelaar knippert geel: er wordt toegang gezocht tot de harde schijf. • Aan/Uit-schakelaar knippert wit: het systeme is in de energiebesparingsmodus.

Ingebruikname

Houd u aan de veiligheidsinstructies in het hoofdstuk "Belangrijke aanwijzingen", pagina 3.

Inhoud van de levering uitpakken en controleren

De originele verpakking van de apparaten dient u te bewaren voor een eventuele transport.

Pak alle onderdelenuit.
Controller de verpakkingsinhoud op zichbare transportschade.
Controller of de levering overeenkomt met wat op de pakbon is aangegeven.
Als u transportschade of gegenstrijdigheden tussen verpakkingsinhoud en pakbon constateert, stel het verkooppunt hier dan onmiddelijk van op de hoogte!

Stappen van de eerste ingebruikname

Er zijn maar een paar stappen nodig om uw nieuwe apparaat de eerste keer in gebruik te nemen:

• Standplaats voor het apparaat kiezen en het apparaatplaatsen
• Externe apparaten aansluiten
• Nominale spanning controlleren en het apparaat aansluien op het lichtnet
• Apparaat inschakelen

Over de verschillende stappen leest umeer in de volgende hoofdstukken.

External apparatus

Als u naast uw apparaat andere externe apparaten hebt ontvangen (bijv. een printer), sluit deze dan pas na de eerste installmentie aan. Hoe u deze externe apparaten aansluit, is in de volgende hoofdstukken beschreiben.

Stations en modules

Als u naast uw apparaat stations of modules hebt ontvangen, bouw deze dan pas in na de eerste installmentie. Het inbouwen van stations en modules is in de handleiding "AMILO Desktop" in het hoofdstuk"Systeemuitbreidingen" beschreiben.

Toestel opstellen

Hou u bij het opstellen van het toestel aan de aanbevelingen en veiligheidsinstrumenties in het handboek "Veilighheid".

Plaats het apparaat uitsluitend in de waarvoort bedoelde werkingspositie (rechtop op de standvoeten).

We raden u aan het toestel op een slipvaste ondergrund teplaatsen. Gezien de diversiteit van de bekledingen en lakken die voor meubels gelebruikt worden, is het Nietuit te sluiten dat de kunststof voeten schadeveroorzaken aan het vlak waarop ze staan.

Plaats nooit verschillende toestellen boven elkaar.

Het apparaat mag alleen in gebruik worden genomen als het op de standvoeten staat.

Afhankelijk van de standplaats van uw apparaat kunnen er storende trillingen en geluiden ontstaan. Om dit te voorkomen要去 bij zijkanten van de behuizing die geen ventilatieruihte hebben, een minimumafstand van 3 mm ten opzichte van andere apparaten of voorwerpen worden aangehouden.

Let op dat het toestel voldoende worden geventileerd. De verluchtingsvlakken van het beeldschem en van het toestel mooten Niet worden afgedekt, om oververhitting te vermijden.

Stel het toestel Niet bloot aan extreme omgevingsvoorwaarden (zie "AMILO Desktop S", pagina 23, paragraaf "Omgevingsvoorwaarden"). Bescherm het toestel gegen stof, vocht enHSV.

External tostellens aansluten

Lees de documentatie bij het externe toestel voordat u dit aansluit.

Behalve voor USB-toestellen moet de netstekker uitgetrokken zijn als u externe toestellen aansluit!

Tijdens een onweer mag u kabels Niet aansluiten of loskoppelen.

Neem bij het losmaken van de bedrading steeds de stekker vast. Trek Niet aan de draad!

Respecteer bij het aansluiten of losmaken van de bedrading de hierna beschreiben volgorde.

Bedradingen aansluiten

Alle betrokken toestellen uitschakelen.
De netstekker van de betrokken toestellen uit de geaarde stopcontacten trekken.
Alle kabels op het toestel en op de externe toestellen steken. Let in ieder geval op de veiligheidsinstrumentes in het hoofdstub "Belangrijke aanwijzingen", pagina 3.
Alle bedradingen voor de gegeventransmissie aansluien op de Voorziene stopcontacten voor data- en telecommunicatieten.
Alle netstekkers in de stopcontacten steken.

Bedradingen losmaken

Schakel alle betrokken toestellen UIT.
De netstekker van de betrokken toestellen uit de geaarde stopcontacten trekken.
Alle bedradingen voor de gegeventransmissie uit de stopcontacten van de data/telecommunicationenetten trekken.
Alle kabels van het toestel en de externe toestellen losmaken.

Beeldscherm aansluiten

Maak het beeldscherm klaar zoals beschreiben in de gebruiksaanwijzing bij het beeldscherm (bijv. kabels insteken).
Steek de datakabel in de beeldschermaansluiting van het toestel.

Afhankelijk van het uitbreidingsniveau van uw apparaat en uw beeldscherm, kunt u de datakabel aansluiten op de DVI-interface.

Sluit de netkabel van het beeldscherm op een geaarde beveiligde stopcontact.

Met het apparaat worden de Wireless Keyboard Set LX300 met draadloze mueis en toetsbord meegeleverd. Dankzij digitale draadloze techniek zijn geen storende kabelsmeer nodig.

Houd u aan de veiligheidsaanwijzingen in de handleiding Veiligheid in de gebruiksaanwijzing "AMILO Desktop".

Gebruik uitsluitend batterijen van het type AAA.

Een symbol in het batterijvak geeft aan hoe u de batterij in de juiste poolrichting moetplaatsen.

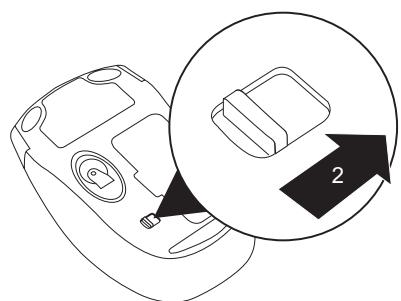

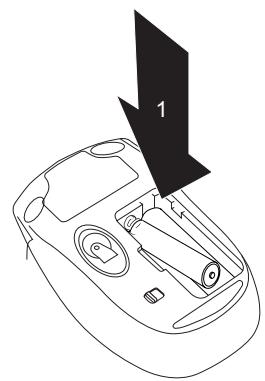

Batterijen in de muisplaatsen

Plaats de batterijen (1).
Zet de Aan/Uit-schakelaar aan de onderzijde van de muis op "ON" (2).

Om stroom te besparen zet u de Aan/Uit-schakelaar van de muis op "OFF", als u de muis langerearend Niet gebruikt.

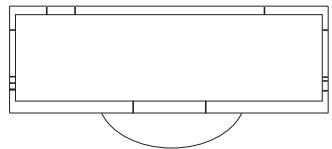

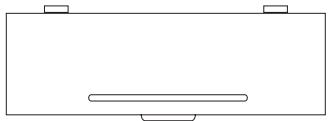

Batterijen in het toetsbordplaatsen

Een symbolism in het batterijvak geeft aan hoe u de batterij in de juiste poolrichting moetplaatsen.

Plaats de batterijen.

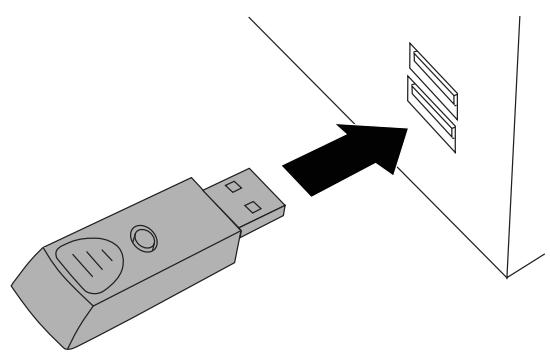

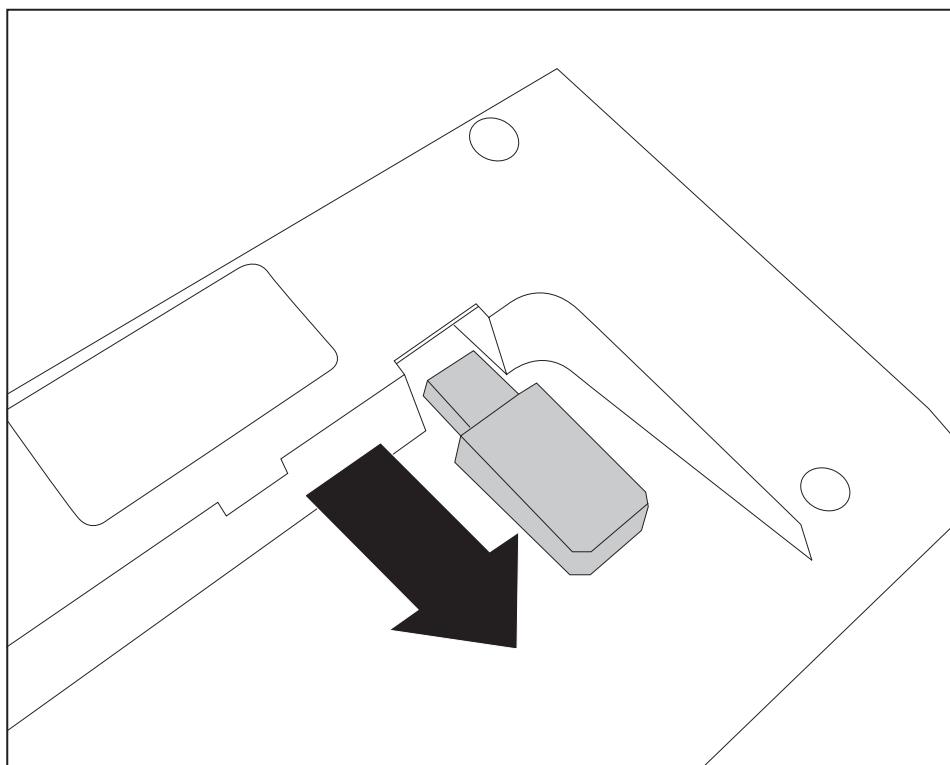

Ontvanger aansluiten

Verwijder de ontvanger in de pijlichting uit het toetsenbord.

Sluit de ontvanger aan op een vrij USB-aansluiting van uw computer.
De draadloze verbinding worden automatisch tot stand gebracht.

Draadloze verbinding met de keyboard set zo nodig opniewtot stand brengen

Normaal gesproken worden automatisch een code voor de draadloze verbinding gegeneerd en is de keyboard set meteen maar voor gebruik. Als er verbinding is, brandt de LED op de ontvanger groen. De LED's op het toetsenbord of de muis branden rood, als de spanning van de batterijen daalt tot onder 2,2 V.

Als nicht automatisch verbinding worden gemaakt of als de verbinding worden verb broken, ga dan als volgt te werk:

Haal de ontvanger los van de computer en sluit hem opnieuw aan.
Richt de muis op een afstand van max. 30~cm op de ontvanger.
Houd de linker muisknop gedurende vrij seconden ingedrukt.
De LED op de ontvanger knippert 4 keer groen, er is verbinding met de muis gemaatk.
Druk op het toetsenbord gedurende vrij seconden op de toets Esc
De LED op de ontvanger knippert 4 keer groen, er is verbinding met het toetsenbord gemaatk.

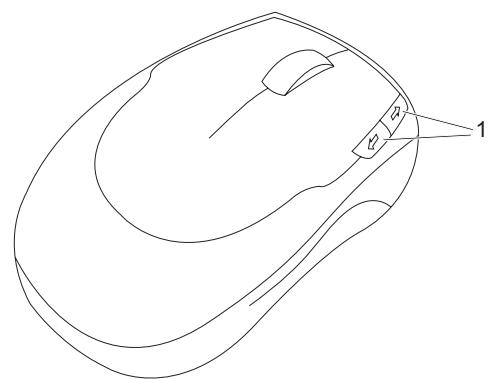

Vorige- en Volgende-toetsen van de muis

Uw mistris beschicht naast de rechter en de linker muisknop en een scrollwiel over twee extra toetsen (1):

Ingebruikname

Met deze twee toetsen kunt u in een toepassing gemakkelijkBeen en weeer springen:tussen bijv. internetpagina's in de webbrowser.

External tostellens aansluiten op de USB-poorten

U kurz diverse externe toestellen (bijv. printer, scanner, modem of toetsenbord) aansluiten op de USB-poorten.

USB-toestellen zijn hot-plug-compatible. U kunt de kabels van USB-toestellen dus bij ingeschakeld toestel aansluiten en loskoppelen.

Meer informatie vindt u in de documentatie bij de USB-toestellen.

Sluit de数据分析 aan op het externe toestel.
Sluit de数据分析 aan op een USB-poort van het toestel.

Drivers

De externe USB-toestellen die u op één van de USB-poorten aansluit, hebben normala gezien geen eigen driver nodig, want de vereiste software zit reeds in het besturingsystem. Als het externe USB-toestel toch eigen software nodig heeft,kest u die installereren vanaf de gevevensdrager die bij het USB-toestel werk geleverd.

Vanaf de voorste USB-poort van het toestel maar het externe USB-toestel mag slechts een 3 meter lange kabel worden gezruikt om USB 2.0 te waarborgen.

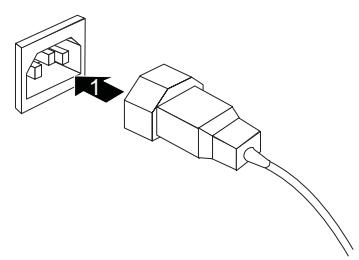

Apparaat aansluiten op de netspanning

Sluit de netvoedingskabel bij (1) aan op het apparaat.
Steek de netstekker in een geaarde veiligheidscontactdoos (2).

Voor het eerst inschakelen: de software worden geinstalleerd

Als het toestel in eenetwork wordt geplaatst, dient uijdens de software-installatie informatie op te Geven over de gebruiker, de server en het netwerkprotocol.

Wonneer u het toestel voor de eerste maal inschakelt, worden de bijgeleverde software geinstalleerd en geconfigureerd. Hiervoor dient u enigeijduit te trekken, want deze procedure mag Niet worden onderbroken.

Als de installmentie begonnen is, mag het toestel nicht worden uitgeschakeld zolang de installmentie Niet voltood is!

Tijdens de installmentie mag het toestel enkel opnieuw worden opgestart als hierom worden gezvaagd!

Anders wordt de installmentie Niet correct uitgevoerd en moet de inhoud van de harde schijf volledig worden hersteld.

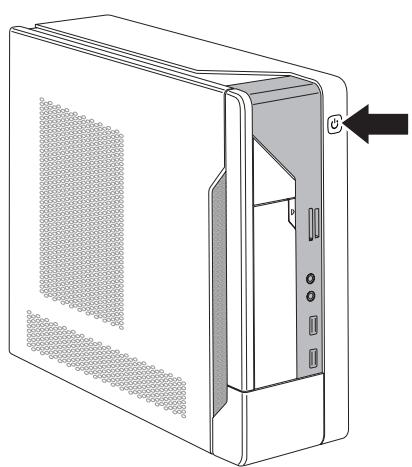

Beeldscherm en apparaat inschakelen

Schakel het beeldschem in (zie gebruiksaanwijzing van het beeldschem).

Druk op de Aan/Uit-schakelaar aan de voorzijde van het apparaat.
De bedrijsindicatie brandt, het apparaat start.

Installatie van de software

Volg tijdens de installmente de instructies op het beeldschemr.
Mochten er onduidelijkheden zich over de bevraagde invoergegevens, lees het dan na in de Help van uw besturingsystem.

i

Meer informatie over het systemd en over drivers, utilities en updates vindt u op deDVD "Drivers & Utilities" of op het internet onder "http://www.fujitsu-siemens.com/support".

Bediening

Toestel inschakelen

Schakel eventueel het beeldschem in (zie gebruikshandleiding bij het beeldschem).
Druk op de aan-/uitschakelaar op de Voorkant van het toestel.
De bedrijsindicatie brandt wit, het apparaat start.

Toestel uitschakelen

Sluit uw besturingsysteme op de voorgeschreveen manier af.
Als het besturingsystem het toestel Niet automatisch in een energiespaarmodusplaatst of uitschakelt, drukt u minimaal 4 seconden op de aan-/uitschakelaar.
Het toestel verbruikt dan zo weinig möglichk energia.

De aan-/uitschakelaar sluit het toestel Niet van het netwerk af. Voor een volledige aft Scheiding van de netspanning要去 de stekker uit het stopcontact trekken.
Schakel eventueel het beeldschemt uit (zie gebruiksaanwijzing bij het beeldschemt).

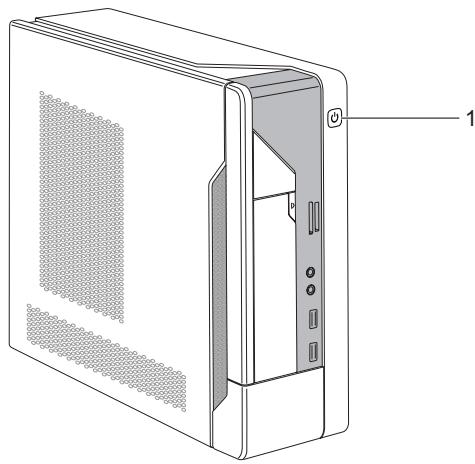

Bedrijfsindicatie

De bedrijfsindicatie bevindt zich aan de voorzijde van de behuizing.

1 = Bedrijfsindicatie

In de energiebesparingsmodus mag het apparaat Niet van het lichtnet worden gehaald, waar dat dit anders tot gegevensverlies kan leiden.

• De indicate brandt wit: het apparaat is ingeschakeld.
• De indicatek knippert wit: het apparaat bevindt zich in de energiebesparingsmodus. Na het inschaken met de Aan/Uit-schakelaar schakelt het apparaat in of keert het terug in de toestand waarin het zich vór de energiebesparingsmodus bevond.
• De individatie knippert geel: er worden toegang gezocht tot de harde schijf.
• De indicateatie brandt nicht: het apparaat is van het lichtnet gehaald of is bedrijfsklaar. Als het apparaat bedrijfsklaar is, kan het apparaat worden ingeschakeld met de Aan/Uit-schakelaar.

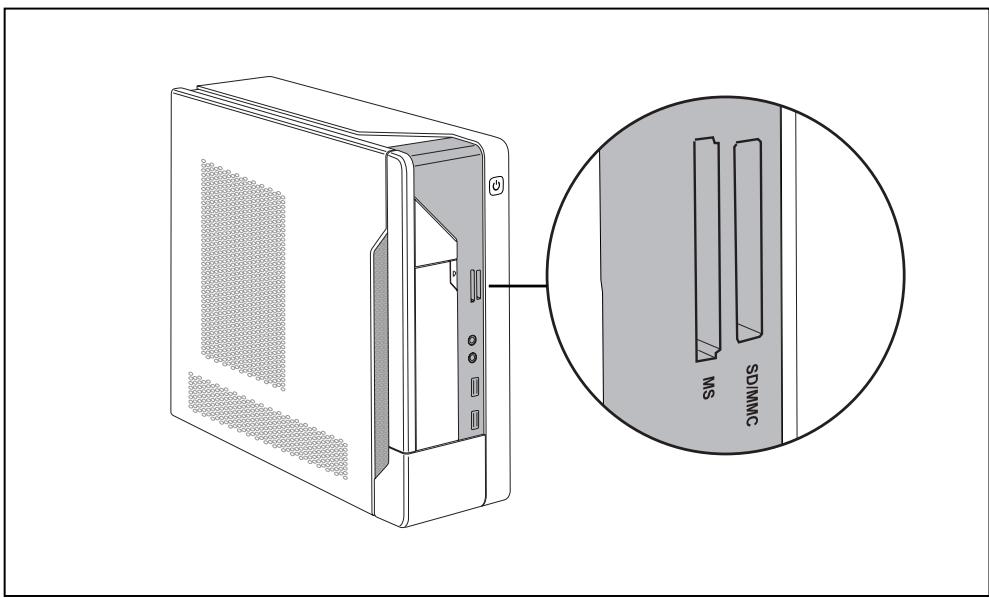

Geheugenkaartlezer

Uw apparaat is aan de voorzijde voorzien van een geheugenkaartlezer.

Toegestane kaarttypen zonder adapter:

• Secure Digital Card (SD Card)
• SecureDigital Card HC (SD HC)
  MultiMedia Card (MMC)
  MMC Plus
  MultiMedia Card mobile (MMC mobile)
  Memory Stick (MS)
  Memory Stick Pro

Toegestane kaarttypen met adapter:

Wacht beslist tot de gegevenstoegang is voltooid, voordat u een kaart UIT het slot verwijdert.

Neem bij het gebruik van geheugenkaarten de aanwijzingen van de fabrikant in acht.
Adapters voor uw geheugenkaart�zijn in de vakhandel verkrijgbaar.

Geheugenkaartplaatsen

Schuif de geheugenkaart voorzichtig in het slot. De contacten van de geheugenkaart要去enaar rechts wijzen.Gebruik geen kracht, omdat de gevoelige contactvlakken anders beschadigd+kennenraken.

Geheugenkaart verwijderen

Wacht beslist tot de gegevenstoegang is voltooid, voordat u een kaart UIT het slot verwijdert.

Trek de geheugenkaart voorzichtiguit het slot.

Behuizing openen en sluiten voor service of systeemuitbreidingen

Behuizing openen

Let erop dat verschillende componenten op het moederbord zeer heet kunnen zich, als het apparaat kortgeleden nog actief was.

Deze componenten können zijn gemarkeerd met het volgende symbol.

Schakel het apparaat UIT. Het apparaat mag zich nicht in de energiebesparingsmodus bevinden!

Houd u aan de veiligheidsaanwijzingen in de handleiding "Veiligheid" en in de gebruiksaanwijzing "AMILO Desktop".

Haal de netstekker uit het stopcontact.

Steek de netstekker pas weein het stopcontact als u de behuizing hebt gesloten.

Verwijlder storende, ingeplugde kabels.

Verwijder de schroeven van de behuizing met een kruskopschroevendraar (1).
Leg het apparatusaat zoals afgebeeld op de zichkant.
Schuif het zichstuk in de pijlichting (2).
Draai het zijstuk in de pijlichting (3) enlicht het van de behuizing af.

Behuizing sluiten

Plaats het zijstuk in de geleiding van het onderstuk van de behuizing.

Draai het zichstuk in de pijlrichting (1).
Schuif het zichstuk in de pijlichting (2) tot het vastklikt.
Bevestig de schroeven van de behuizing met een kruskopschroeventraier (3).
Sluit de ereder losgehaalde kabels weeer aan.

Technische gegevens

AMILO Desktop S

Elektrische gegevens
Veiligheidsnormen waaraan is voldaan:	CE, productveiligheid: laagspanningsrichtlijn (LVD) 2006/95/EG, IEC60950-1, EN60950-1, EMC: 2004/108/EG, EN55022, klasse B, EN55024, EN61000-3-2/3, RTTE 1999/5/EG, milieuunormen: RoHS FSC-03230
Beschermingsklasse:	I
Nominaal spanningsbereik	110 V -240 V
Nominale freiertie	50 Hz
Afmetingen
Breedte/diepte/hoogte:	108 mm x 355,5 mm x 293,6 mm
Gewicht
in basisomvang:	6,9 kg (AMilo Desktop Si 3535)
Omgevingscondities
Klimaatklasse 3K2	DIN IEC 721 deel 3-3
Klimaatklasse 2K2	DIN IEC 721 deel 3-2
Temperatuur
Gebruik (3K2)	15 °C .... 35 °C
Transport (2K2)	-25 °C .... 60 °C
Condensatie istijdens het gebruik nicht toegestaan!

Het informatieblad voor dit apparaat besteht meer technische gegevens. U vindt het informatieblad op het internet onder "www.fujitsu-siemens.com".

Elektrische gegevens - toetsenbord
Veiligheidsnormen waaraan is voldaan	EN 60950
• Voeding • Stroomverbruik	• 2 x AAA-alkali-batterijen 1,5 V, 2,2 - 3,0 V • Actief-modus: 8 mA, standby-modus: 5 μA
Interface	USB 2.0- en 1.1 compatibel
Frequentieband	2,4 GHz

Technische gegevens

Elektrische gegevens - toetsenbord
ID-codes	8.388.608 ID's (24 bit)
Aantal kanalen	64
Elektrische gegevens - muis
Veiligheidsnormen waaraan is voldaan	EN 60950
• Voeding • Stroomverbruik (op wit papier) • Resolutie (afstgevoeligheid)	• 2 x AAA-alkali-batterijen 1,5 V, 2,2 - 3,0 V • Actief-modus: 25 mA, standby-modus: <9 mA • 1000 dpi
Interface	USB 2.0- en 1.1 compatibel
Frequentieband	2,4 GHz
ID-codes	8.388.608 ID's (24 bit)
Aantal kanalen	64
Ontvanger
• Spanningsvoeding • Stroomverbruik	• USB-modus: 5 V DC • Actief-modus: 100 mA
Omgevingsconditie
Bedrijfstemperatuur	0 °C – 40 °C
Bereik toetsenbord / muis	Tot 10 m (afhankelijk van de radiostoringen in de omgeving)
