MODE D'EMPLOI HL 10 PLANTRONICS

2. Retirez le combiné de son socle ou de la base du téléphone

3. Nettoyez le socle et le haut-parleur du téléphone, puis reposez le

combiné. 1 Câble d’alimentation du levier décroché du combiné 2 Attaches de fixation 3 Microphone 4 Prise du microphone avec haut-parleurs intégrés 6 Prise pour accessoires 5. Vérifiez que le microphone du HL10 est situé au-dessus du hautparleur de la sonnerie du téléphone. Dans le cas contraire, vous devrez fixer le microphone avec haut-parleurs intégrés (9). 7 Stabilisateurs 5 Interrupteur de hauteur du combiné 8 Téléphones Nortel i2004 uniquement 9 Microphone avec haut-parleurs intégrés 10 Fiche du microphone avec haut-parleurs intégrés. Le levier décroché du combiné HL10 est conçu pour être utilisé conjointement avec un micro-casque Plantronics. Veuillez lire les instructions suivantes afin de configurer et d’utiliser votre HL10. Vérifiez que votre système de micro-casque sans fil Plantronics est complètement chargé. Important : suivez attentivement les instructions relatives à la configuration du matériel.

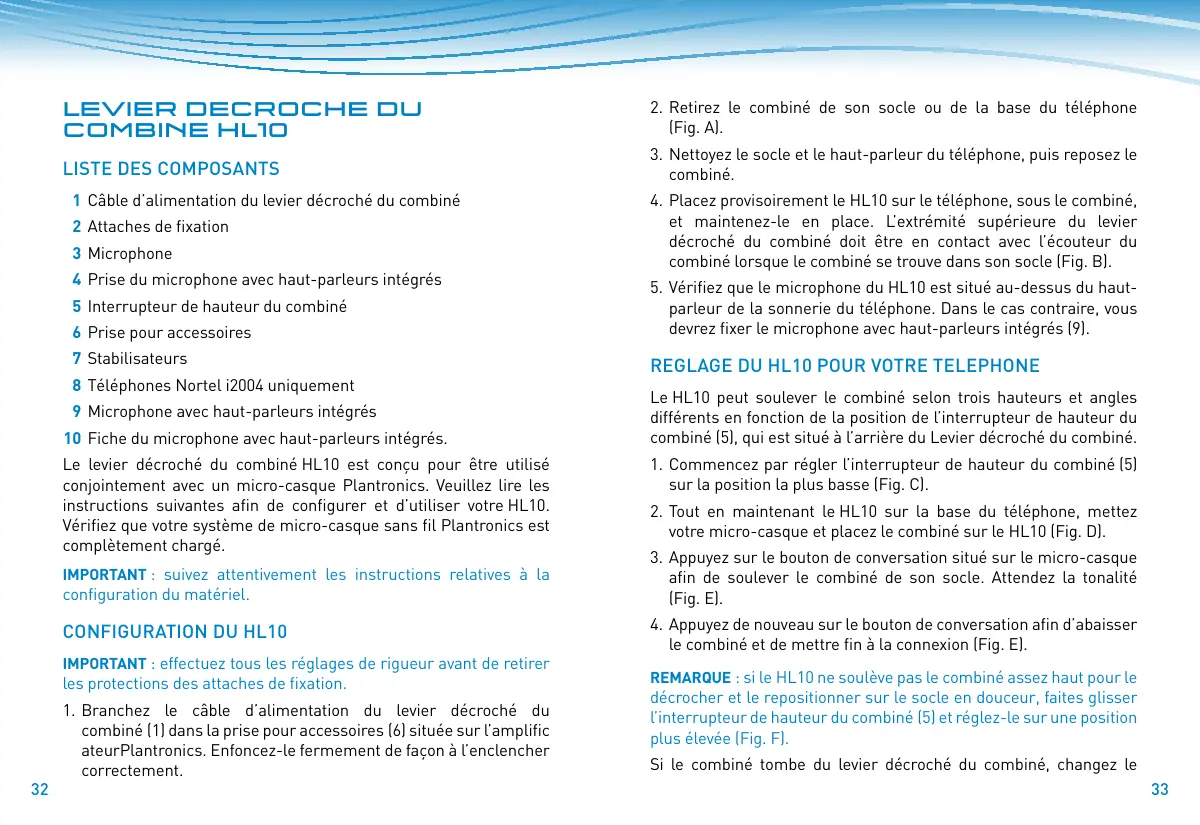

CONFIGURATION DU HL10

IMPORTANT : effectuez tous les réglages de rigueur avant de retirer

4. Placez provisoirement le HL10 sur le téléphone, sous le combiné,

et maintenez-le en place. L’extrémité supérieure du levier décroché du combiné doit être en contact avec l’écouteur du combiné lorsque le combiné se trouve dans son socle (Fig. B). Le HL10 peut soulever le combiné selon trois hauteurs et angles différents en fonction de la position de l’interrupteur de hauteur du combiné (5), qui est situé à l’arrière du Levier décroché du combiné.

1. Commencez par régler l’interrupteur de hauteur du combiné (5)

sur la position la plus basse (Fig. C).

2. Tout en maintenant le HL10 sur la base du téléphone, mettez

votre micro-casque et placez le combiné sur le HL10 (Fig. D).

3. Appuyez sur le bouton de conversation situé sur le micro-casque

afin de soulever le combiné de son socle. Attendez la tonalité (Fig. E).

4. Appuyez de nouveau sur le bouton de conversation afin d’abaisser

le combiné et de mettre fin à la connexion (Fig. E). les protections des attaches de fixation. REMARQUE : si le HL10 ne soulève pas le combiné assez haut pour le

1. Branchez le câble d’alimentation du levier décroché du

combiné (1) dans la prise pour accessoires (6) située sur l’amplific ateurPlantronics. Enfoncez-le fermement de façon à l’enclencher correctement. Si le combiné tombe du levier décroché du combiné, changez le décrocher et le repositionner sur le socle en douceur, faites glisser l’interrupteur de hauteur du combiné (5) et réglez-le sur une position plus élevée (Fig. F).

réglage de l’interrupteur de hauteur du combiné (5) et choisissez une position moins élevée. Les stabilisateurs (7) situés sur la perche d’extension peuvent contribuer à l’équilibre du combiné et améliorer par là-même le fonctionnement du dispositif. REMARQUE : si votre téléphone est ajustable en hauteur, un réglage moins élevé peut également améliorer les performances du HL10 (Fig. G). Si le combiné ne se soulève ou ne se repose toujours pas correctement, il se peut que l’utilisation de la perche d’extension soit nécessaire avec votre téléphone. FIXATION DE LA PERCHE D’EXTENSION (le cas échéant) La perche d’extension a pour fonction d’augmenter la distance entre le HL10 et l’écouteur du combiné. Les stabilisateurs (7) peuvent être soulevés vers la gauche ou la droite afin d’améliorer la stabilité du combiné sur le HL10.

1. Faites glisser la perche d’extension sur le HL10 (Fig. H).

2. Placez les stabilisateurs (7) sur l’extérieur du combiné pour fixer

le téléphone en douceur (Fig. I).

3. Reportez-vous à la section « Réglage du HL10 pour votre

téléphone » afin de déterminer la hauteur adéquate pour le HL10.

REMARQUE : si un côté du téléphone est incurvé, vous pouvez laisser la protection située sur le côté pour gagner en équilibre.

2. Placez doucement le HL10 dans la position que vous avez

déterminée. Vérifiez le bon fonctionnement du levier décroché du combiné (Fig. K).

3. Une fois le HL10 placé dans la position adéquate, appuyez

fermement sur le dessus afin de le fixer sur la base du téléphone (Fig. L). Remarque : fixez le levier décroché du combiné en effectuant des mouvements circulaires.

4. Posez le combiné sur le HL10.

PASSER ET RECEVOIR DES APPELS

Lorsque vous portez votre micro-casque, appuyez sur le bouton de conversation afin d’activer le HL10. Lorsque vous entendez une tonalité, composez le numéro de téléphone souhaité sur le clavier de numérotation du téléphone (Fig. M). Pour mettre fin à l’appel, appuyez de nouveau sur le bouton de conversation. Le HL10 replace alors le combiné sur son socle et met fin à la connexion. Si votre micro-casque n’émet pas de bip lorsque le téléphone sonne, vous devez certainement modifier le réglage de la sonnerie de votre téléphone.

1. Pour être certain d’obtenir les meilleurs résultats, choisissez un

type de sonnerie classique pour votre téléphone. Une fois que vous avez déterminé la meilleure position pour l’interrupteur de hauteur du combiné (5), le HL10 peut être installé sur la base de votre téléphone.

2. Réglez le volume de la sonnerie du téléphone sur une position

1. Retirez les protections des attaches de fixation (2) situées sous

3. Le cas échéant, essayez divers réglages de volume et types de

sonnerie jusqu’à ce que le micro-casque émette des bips lorsque le téléphone sonne.

Si votre micro-caque n’émet toujours pas de bips, branchez la fiche du microphone avec haut-parleurs intégrés (10) dans votre HL10 et placez le Microphone avec haut-parleurs intégrés (9) sur le hautparleur de la sonnerie de votre téléphone.

UTILISATION DU MICROPHONE AVEC HAUT-PARLEURS

INTEGRES (LE CAS ECHEANT) Si le microphone du HL10 n’est pas situé au dessus du hautparleur de la sonnerie sur votre téléphone, vous devez installer le microphone avec haut-parleurs intégrés facultatif (Fig. N et Fig. O).

1. Retirez la protection de la prise du microphone avec haut-parleurs

intégrés (4) située sur le HL10.

2. Branchez la fiche du microphone avec haut-parleurs intégrés (10)

dans la prise du microphone avec haut-parleurs intégrés (4).

3. Placez le microphone avec haut-parleurs intégrés (9) au-dessus

du haut-parleur de la sonnerie sur le téléphone. Un bip doit se faire entendre dans le micro-casque lorsque vous recevez un appel.

4. Retirez la protection de l’adhésif de montage et fixez le microphone

avec haut-parleurs intégrés (9) au haut-parleur de la sonnerie du téléphone. Ne posez rien d’autre que le combiné du téléphone sur ce produit et ne le soumettez pas à des conditions susceptibles d’entraver son bon fonctionnement. Toute charge supplémentaire placée sur le levier décroché du combiné l’empêchera également de fonctionner. AVERTISSEMENTS

Respectez les mesures élémentaires de sécurité lors de l’utilisation de ces équipements et accessoires téléphoniques afin d’écarter tout risque d’incendie, de choc électrique et de blessures corporelles.

Tenez vos doigts et tout objet à l’écart du levier.

Afin de réduire tout risque de choc électrique, ne démontez pas ce produit vous-même. Contactez le centre d’assistance technique de Plantronics en cas de besoin de maintenance ou de réparation.

Débranchez le levier décroché du combiné de l’amplificateur ou l’amplificateur de la source d’alimentation (prise murale) avant de procéder au nettoyage. N’utilisez pas de nettoyant liquide ou en aérosol. Utilisez un chiffon humide pour le nettoyage. Lisez toutes les instructions avant d’utiliser votre dispositif.

Ce levier décroché du combiné HL10 est spécialement conçu pour décrocher et raccrocher le combiné de votre téléphone conjointement avec les amplificateurs Plantronics conçus à cet effet. Il ne doit être utilisé à aucune autre fin que celle-ci.

Toute modification apportée au produit aura pour effet d’en annuler la garantie.
