MANUALE UTENTE HL 10 PLANTRONICS

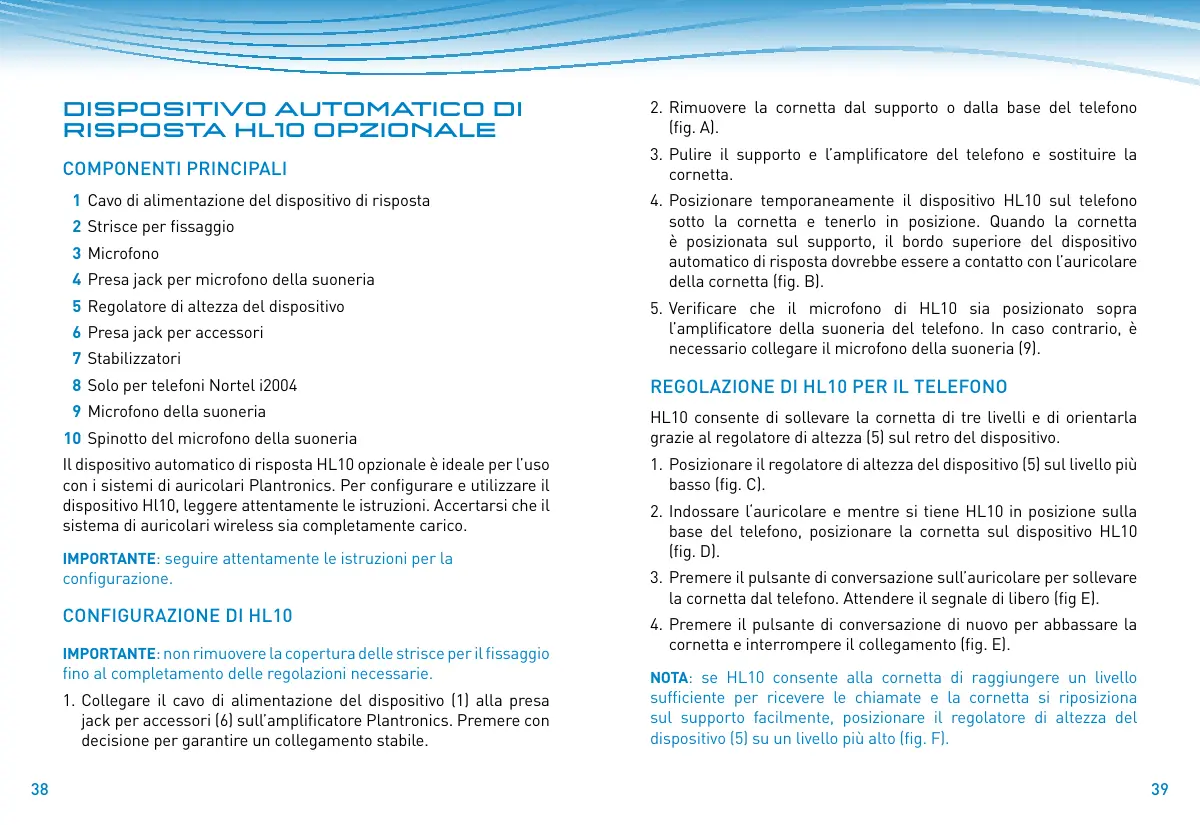

DISPOSITIVO AUTOMATICO DI RISPOSTA HL10 OPZIONALE

COMPONENTI PRINCIPALI

1 Cavo di alimentazione del dispositivo di risposta
2 Strisce per fissaggio
3 Microfono
4 Presa jack per microfono della suoneria
5 Regolatore di altezza del dispositivo
6 Presa jack per accessori
7 Stabilizzatori
8 Solo per Telefoni Nortel i2004
9 Microfono della suoneria
10 Spinotto del microfono della suoneria

Il dispositivo automatico di risposta HL10 opzionale è ideale per l'uso con i sistemi di auricolari Plantronics. Per configurare e utilizzare il dispositivo HL10, leggere attendamente le istruzioni. Accertarsi che il sistema di auricolari wireless sia completeness carico.

IMPORTANT: seguire attendamente le istruzioni per la configurazione.

IMPORTANTE: non rimuovere la copertura delle strisce per il fissaggio.
fino al completeness delle regolazioni necessarie.

1. Collegare il cavo di alimentazione del dispositivo (1) alla presa jack per accessori (6) sull'amplificatore Plantronics. Premere condiscizione per garantire un collegamento stabile.

2. Rimuovere la cornetta dal supporto o alla base del Telefono (fig. A).

3. Pulire il supporto e l'amplificatore del Telefono e sostituire la cornetta.
4. Posizione temporaneamente il dispositivo HL10 sul Telefono sulla cornetta e tenerlo in posizione. Quando la cornetta è posizionata sul supporto, il bordo superiore del dispositivo automatico di risposta dovrebbe essere aicontatto con l'auricolare della cornetta (fig. B).
5. Verificare che il microfono di HL10 sia posizionato sulla amplificatore della suoneria del telefono. In caso contrario, è necessario collegare il microfono della suoneria [9].

REGOLAZIONE DI HL10 PER IL TELEFONO

HL10 consente di sollevare la cornetta di tre livelli e di orientarla grazie al regolatore di altezza (5) sul retro del dispositivo.

1. Posizione are il regolatore di altezza del dispositivo (5) sul livello più basso (fig. C).
2. Indossare l'auricolare e nelle si tiene HL10 in posizione sulla base del Telefono, posizionare la cornetta sul disposativo HL10 (fig. D).
3. Premere il pulsante di conversazione sull'auricolare per sollevare la cornetta dal Telefono. Attendere il segnale di libero (fig E).
4. Premere il pulsante di conversazione di nuovo per abbassare la cornetta e interrompere il collegamento (fig. E).

NOTA: se HL10 consente alla cornetta di raggiungere un livello sufficiente per ricevere le chiamate e la cornetta si riposizione sul supporto lavorante, posizionare il regolatore di altezza del disposativo (5) su un livello più alto (fig. F).

Se la cornetta scivola dal dispositiivo di risposta, spostare il regolatore di altezza del dispositiivo (5) verso il basso. Gli stabilizzatori (7) sul braccio estensibile garantiscono la stabilità della cornetta assicurando maggiore affidabilità.

NOTA: se l'altezza del Telefono è regolabile, si consiglia di posizionarlo su un livello più basso per migliorare le prestazioni di HL10 (fig. G).

Se la cornetta non viene sollevata e riposizionata in modo agevole, potrebbe essere necessario l'uso di un braccio estensibile.

COLLEGAMENTO DEL BRACCIO ESTENSIBILE (SE NECCESSARIO)

Il braccio estensibile consente di allontanare il dispositorio HL10 dall'auricolare della cornetta. è possibile spostare gli stabilizzatori (7) verso sinistra o verso destra per augmentare la stabilità della cornetta sul dispositorio HL10.

1. Far scivolare il braccio estensibile su HL10 (fig. H).
2. Posizione are gli stabilizzatori [7] sulla parte esterna della cornetta in modo che si aggancino al Telefono (fig. 1).
3. Per stabilire l'altezza corretta di HL10, consultare la sezione "Regolazione di H10 per il Telefono".

FISSAGGIO DI HL10 IN UNA POSIZIONE DEFINITIVA

Dopo aver stabilito quale sia la posizione migliorare per il regolatore di altezza del dispositivo (5), è possibile fissare HL10 sulla base del Telefono.
1. Rimuovere le copertura protettive dalle strisce per il fissaggio (2) sulla parte inferiore del dispositivo HL10 (fig. J).

NOTA: se il Telefono presenta un design arrotondato, è possible lasciare la copertura protettiva sul lato per una magiore stabilità.

1. Posizione are delicatamente HL10 come desiderato. Verificare che il disposativo di risposta funzioni (fig. K).
2. Dopo aver individuato il posizionamento corretto, premere condiscizione verso il basso il dispositorio HL10 per fissare il dispositorio di risposta alla base del Telefono (fig. L).

NOTA: fissare il dispositorio di risposta con un movimento rotatorio.

1. Posizione are la cornetta su HL10.

ESECUZIONE E RICEZIONE DI CHIAMATE

Mentre si indossa l'auricolare, premere il pulsante di conversazione per attivare HL10. quando viene emesso il segnale di libero, digitare il numero Telefonico utilizzato la tastiera del Telefono (fig. M).

Per terminare una chiamata, premere nuovamente il pulsante di conversazione. HL10 riposizione la cornetta sul supporto e interrompe la chiamata.

Se l'auricolare non emette alcun segnale acustico quando il Telefono squilla, potrebbe essere necessario regolare la suoneria sul Telefono.

1. Per risultati ottimali, scegliere una suoneria tradizionale sul telefono.
2. Impostare il volume della suoneria del Telefono su un livello medio.
3. Se necessario, provare altre suonerie e livelli di volume, fino a quando l'auricolare non emette un segnale acustico.

Se ora non viene emesso alcun segnale acustico dall'auricolare, è necessario collegare lo spinotto del microfono della suoneria (10) a HL10 e posizionare il microfono della suoneria (9) sulla amplificatore della suoneria sul Telefono.

USO DEL MICROFONO DELLASUONERIA (SE NECESSARIO)

Se il microfono di HL10 non è posizionato sopra l'amplificatore della suoneria sul Telefono, è necessario installare il microfono della suoneria opzionale (fig. N e fig. 0).

1. Rimuovere il coperchio della presa jack del microfono della suoneria (4) su HL10.
2. Collegare lo spinotto del microfono della suoneria (10) alla presa jack del microfono (4).
3. Posizione are il microfono della suoneria [9] sull'amplificatore della suoneria del Telefono. A quello punto, l'auricolare dovrebbe emettere un segnale acustico quando si riceve una chiamata.
4. Rimuovere la copertura protettiva dal nastro di fissaggio e fissare il microfono della suoneria (9) all'amplificatore della suoneria sul Telefono.

IMPORTANT INFORMATION SULLA SICUREZZA

• Leggere tutte le istruzioni prima dell'uso.
• Il disposativo di risposta automatico opzionale HL10 è progettato per sollevare e abbassare la cornetta del Telefono ed è ideato per essere utilizzato con gli amplificatori Plantronics. Non utilizzato con prodotti diversi da quali descritti.
  Gli usi diversi del prodotto potrebbero invalidare la garanzia.
• Non posizionare altri oggetti及其他 alla cornetta del Telefono sul prodotto; non alloggiare il prodotto in un luogo che potrebbe ostacolare il normale funzionamento. Un peso eccessivo potrebbe impedire il corretto funzionamento del dispositivo.

AVVISI

• Quando si utilizesznano apparente e accessori Telefonici, è necessario osservare semplici norme di sicurezza per ridurre il rischio di incendi, scosse elettriche e danni fisici.
• Non avvincare le dita e oggetti al disposativo di sollevamento.
• Per evitare il rischio di scosse elettriche, non smontare il prodotto. Se fosso necessari interventi di assistenza o riparazione, contattare il centro di Assistenza tecnica di Plantronics.
• Scollegare il dispositivo dall'amplificatore oppure scollegare l'amplificatore alla presa a parete prima della pulizia. Non utilizzato detergenti liquidi o nebulizzatori. Utilizzato un panno umido per la pulizia.
