GEBRUIKSAANWIJZING HL 10 PLANTRONICS

Hoofddorp, Nederland

Tel: (0)0800 PLANTRONICS

0800 7526876 (NL)

00800 75268766 (BE/LUX)

Plantronics Sarl

Noisy-le-Grand, France

No Indigo:0825 0825 99

0,15€ TTC/mn

+33{0}141674141

Plantronics GmbH

Hürth, Deutschland

Tel: [phone]

[phone]

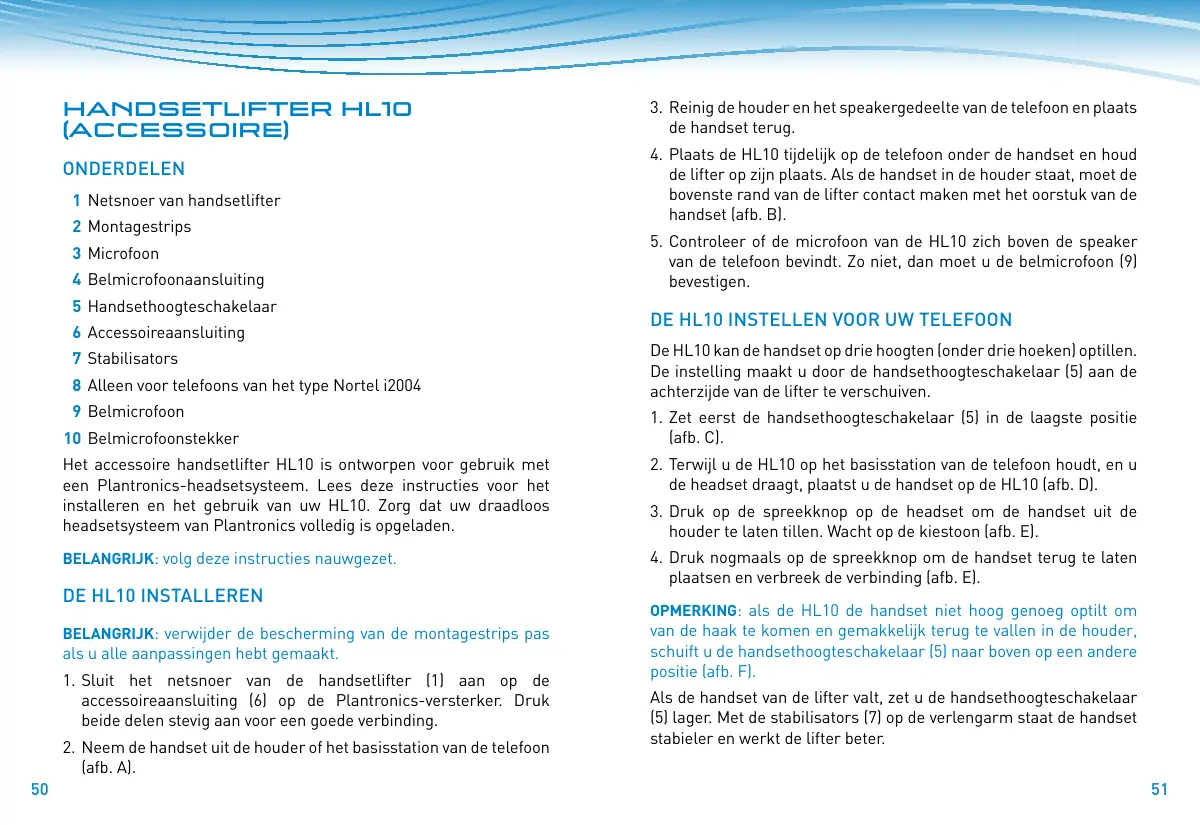

1 Netsnoer van handsetlifter
2 Montagestrips
3 Microfoon
4 Belmicrofoonaansluiting
5 Handsethoogteschakelaar
6 Accessoiraansluiting
7 Stabilisers
8 Alleen voor telefoons van het type Nortel i2004
9 Belmicrofoon
10 Belmicrofoonstekker

Het accessoire handsetlifter HL10 is ontworpen voor gebruik met een Plantronics-headsysteem. Lees deze instructies voor het installereren en het gebruik van uw HL10. Zorg dat uw draadloos headsetsystem van Plantronics volledig is opgeladen.

BELANGRIJK: volg deze instructies nauwgezet.

DE HL10 INSTALLEREN

BELANGRIJK: verwijder de bescherming van de montagestrips pas als u alle aanpassingen hebt gemaakt.

1. Sluit het netsnoer van de handsettlierf (1) aan op de accessoireaansluiting (6) op de Plantronics-versterker. Druk beiden delen stevig aan voor een goede verbinding.

2. Neem de handset uit de houder of het basisstation van de telefoon (afb. A).

3. Reinig de houder en het speakergedeelte van de telefoon en plaats de handset terug.

4. Plaats de HL10 tijdelijk op de telefoon onder de handset en houd de lifter op+zijn plaats. Als de handset in de houder staat,要去 de bovenste rand van de lifter contact makes met het oorstuk van de handset (afb.B).
5. Controller of de microfoon van de HL10 zich boven de speaker van de telefoon bevindt. Zo Niet, dan moet u de belmicrofoon [9] bevestigen.

DE HL10 INSTellen NOVOR UW TELEFOON

De HL 10 kan de handset op drie hoogten (onder drie hoeken) optillen. De instelling maakt u door de handsethoogteschakelaar (5) aan de城县 de van de lifter te verschuiven.

1. Zet ersten de handsethoogteschakelaar (5) in de laagste positie (afb. C).
2. Terwijl u de HL10 op het basisstation van de telefoon houdt, en u de headset draagt,plaatst u de handset op de HL10 (afb. D).
3. Druk op de spreekknop op de headset om de handset UIT de houder te lately tilen. Wacht op de kiestoon (afb. E).
4. Druk nogmaals op de spreekknop om de handset terug te lately plaatsen en verbreek de verbinding (afb. E).

OPMERKING: als de HL10 de handset Niet hoog genoeg optiltom van de haak te komen en gemakkelijk terug te vallen in de houder, schuift u de handsethoogteschakelaar (5) maar boven op een andere positie (afb. F).

Als de handset van de lifter valt, zet u de handsethoogteschakelaar (5) Lager. Met de stabilisers (7) op de verlengarm staat de handset stabieler en werkt de lifter beter.

OPMERKING: als uw telefoon in hoogte verstelhaar is, werkdt de HL10 beter als de telefoon in een lage stand staat (afb. G).

Als de handset nog steeds Niet soepel worden opgetild en'erug worden geplaatst, heb't u möglichk een verlengarm nodig voor uw telefoon.

DE VERLENGARM BEVESTIGEN (INDIEN NODIG)

Door de verlengarm worden de afstand:tussen de HL10 en het oorstuk van de handset groter. De stabilisers (7)+kennenaar links ofaar rechts worden geschoven om de handset beter op de HL10 te laten rusten.

1. Schuif de verlengarm op de HL10 (afb. H).
2. Plaats de stabilisers gegen de buitenkant van de handset, zodenig dat ze de telefoon voorzichtig optillen (afb. I).
3. Lees "De HL10 instellen voor uw telefoon" om de juiste hoogte te bepalen voor de HL10.

DE HL10 IN EEN PERMANENTE POSITIE BEVESTIGEN

Als u de Beste positie hebts bepaald voor de handsethoogteschakelaar (5),(Int, u de HL10 bevestigen op het basisstation van uw telefoon.

1. Verwijder de bescherming van de montagestrips (2) aan de onderzijde van de HL10 (afb. J).

OPMERKING: als deijken Kant van de telefoon een ronding heeft, kan de bescherming aan deijken er op blijven zitten zodat de HL10 beter past.

1. Plaats de HL10 voorzichtig in de gewenste positie. Probeer of delifter werkt (afb. K).
2. Als u de gewenste positie hebt gezonden, drukt u stevig op de HL10 om de lifter op het basisstation van de telefoon te bevestigen (afb. L).

OPMERKING: bevestig de lifter door overal goed te drukken.

1. Plaats de handset op de HL10.

Als u uw headset draagt, drukt u op de spreekknop om de HL10 te activeren. Als u een kiestoon hoort, kiest u met het toetsenblok het nummer (afb. M).

Als u het telefoongesprek wilt beeindigen, druk u nogmaals op de spreekknop. De HL10 staat de handset in de houder en beeindigt het gesprek.

Als uw headset geen pieptoon geeft als de telefoon overgaat,要去可想而知.
Mogelijk de bel op uw telefoon worden afgesteld.

1. Door een traditioneel belpatroon te kiezen op uw telefoon krijgt u het Beste risultaat.
2. Zet de volumeregeling van de telefoon op gemiddeld.
3. Probeer indien nodig verschillendeinstallingen van de belpatronen en het volume totdat er een geluidssignaal voorbaar is in de headset als de telefoon overgaat.

Als u nog geen geluidssignaal hoort, bevestigt u de belmicrofoonstekker [10] in de HL10 en plaatst u de belmicrofoon [9] op de luidsprekker van uw telefoon.

DE BELMICROFOON GEBRUIVEN (INDIEN NODIG)

Als de microfoon van de HL10 zich Niet op de speaker van uw telefoon bevindt, dient u de optionele belmicrofoon te installereren (afb. N en afb. 0).

1. Verwijder het afdekplaatje van de belmicrofoonaansluiting [4] op de HL10.

2. Sluit de belmicrofoonstekker (10) aan op de belmicrofoonaansluiting (4).

3. Plaats de belmicroloon [9] op de speaker van de telefoon. Als het goed is hoogt u een pieptoon in de headset als u een telefoongesprek ontvangt.

4. Verwijder de bescherming van de montagetape en bevestig de belmicrofoon (9) op de belspeaker van de telefoon.

BELANGRIJKVEILIGHEIDSINFORMATIE

Lees voor gebruik alle instructies door.
- Het beoogde doel van dit accessoire handsetlifter HL10 is het optillen en neerzetten van de handset van de telefoon in combinatie met Plantronics-versterkers die worden gemaakt voor gebruik met de handsetlifter HL10. Gebruik het Niet voor andere doeleinden.
- De garantie vervalt als er wijzigingen worden aangebracht in het product.
- Laat niets anders dan de handset van de telegram op dit product rusten enplaats het Niet op een locatie waar een normale werking worden belemmerd. Extra gewicht beinvloedt de werking van delifter nadelig.

WAARSCHUWINGEN

• Bij gebruik van uw telefoontoestel要去en de volgende basisvoorzorgsmaatregelen in acht worden genomen om het risico op brand, elektrische schokken en lichamelijk letsel zoveel möglich te beperken.
• Houd vingers en Voorwerpen uit de buurt van het Liftgedeelte.
• Om elektrische schokken te voorkomen要去 dit toestel bij storingen Niet zich uit elkaar halen. Neem contact op met het Plantronics Technical Assistance Center als onderhoud of reparatie is vereist.
• Koppel de lifter los van de versterker of de versterker van de netvoeding (stopcontact) voordat u deze schoonmaakt. Gebruik geen vloeibare schoonmaakmiddelen of spuitbussen. Maak het toestel met een vochtige doek schoon.

HLIO ACESSORIO SUPORDE ATENDIMENTO DO MICROAUSCULTADOR
