BEDIENUNGSANLEITUNG HL 10 PLANTRONICS

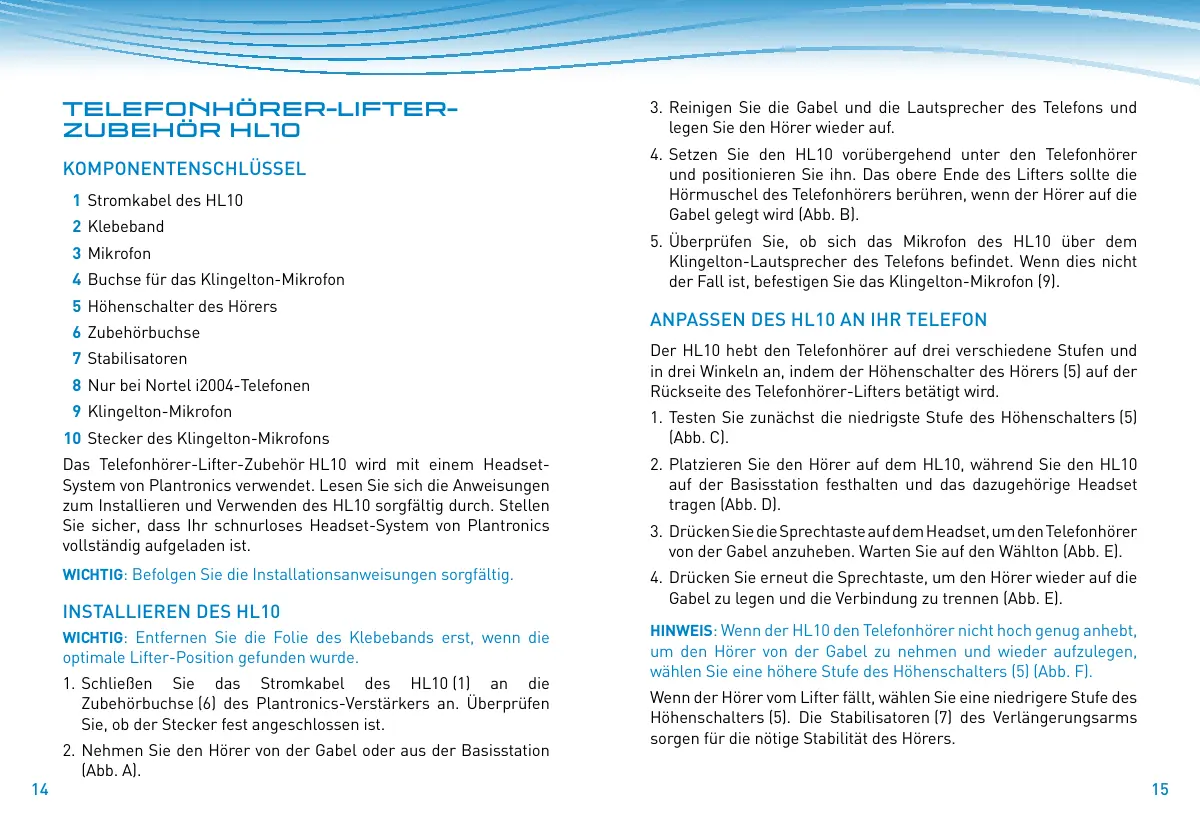

KOMPONENTENSCHLÜSSEL 1 Stromkabel des HL10 2 Klebeband 3 Mikrofon 4 Buchse für das Klingelton-Mikrofon 5 Höhenschalter des Hörers 6 Zubehörbuchse 7 Stabilisatoren 8 Nur bei Nortel i2004-Telefonen 9 Klingelton-Mikrofon 10 Stecker des Klingelton-Mikrofons
4. Setzen Sie den HL10 vorübergehend unter den Telefonhörer
und positionieren Sie ihn. Das obere Ende des Lifters sollte die Hörmuschel des Telefonhörers berühren, wenn der Hörer auf die Gabel gelegt wird (Abb. B).
5. Überprüfen Sie, ob sich das Mikrofon des HL10 über dem
Klingelton-Lautsprecher des Telefons befindet. Wenn dies nicht der Fall ist, befestigen Sie das Klingelton-Mikrofon (9).
ANPASSEN DES HL10 AN IHR TELEFON
Der HL10 hebt den Telefonhörer auf drei verschiedene Stufen und in drei Winkeln an, indem der Höhenschalter des Hörers (5) auf der Rückseite des Telefonhörer-Lifters betätigt wird.
1. Testen Sie zunächst die niedrigste Stufe des Höhenschalters (5)
(Abb. C). Das Telefonhörer-Lifter-Zubehör HL10 wird mit einem HeadsetSystem von Plantronics verwendet. Lesen Sie sich die Anweisungen zum Installieren und Verwenden des HL10 sorgfältig durch. Stellen Sie sicher, dass Ihr schnurloses Headset-System von Plantronics vollständig aufgeladen ist.
2. Platzieren Sie den Hörer auf dem HL10, während Sie den HL10
auf der Basisstation festhalten und das dazugehörige Headset tragen (Abb. D). Wichtig: Befolgen Sie die Installationsanweisungen sorgfältig.
4. Drücken Sie erneut die Sprechtaste, um den Hörer wieder auf die
Gabel zu legen und die Verbindung zu trennen (Abb. E).
INSTALLIEREN DES HL10
WICHTIG: Entfernen Sie die Folie des Klebebands erst, wenn die optimale Lifter-Position gefunden wurde.
1. Schließen Sie das Stromkabel des HL10 (1) an die
Zubehörbuchse (6) des Plantronics-Verstärkers an. Überprüfen Sie, ob der Stecker fest angeschlossen ist.
3. Reinigen Sie die Gabel und die Lautsprecher des Telefons und
legen Sie den Hörer wieder auf.
2. Nehmen Sie den Hörer von der Gabel oder aus der Basisstation
3. Drücken Sie die Sprechtaste auf dem Headset, um den Telefonhörer
von der Gabel anzuheben. Warten Sie auf den Wählton (Abb. E). HINWEIS: Wenn der HL10 den Telefonhörer nicht hoch genug anhebt, um den Hörer von der Gabel zu nehmen und wieder aufzulegen, wählen Sie eine höhere Stufe des Höhenschalters (5) (Abb. F). Wenn der Hörer vom Lifter fällt, wählen Sie eine niedrigere Stufe des Höhenschalters (5). Die Stabilisatoren (7) des Verlängerungsarms sorgen für die nötige Stabilität des Hörers.
HINWEIS: Wenn Ihr Telefon höhenverstellbar ist, kann eine niedrigere Einstellung die Leistung des HL10 verbessern (Abb. G). Wenn sich der Hörer immer noch nicht problemlos abnehmen und auflegen lässt, benötigen Sie das Verlängerungsarm-Zubehör für Ihr Telefon.
ANBRINGEN DES VERLÄNGERUNGSARMS (WENN
NOTWENDIG) Der Verlängerungsarm vergrößert den Abstand zwischen dem HL10 und der Hörmuschel des Telefonhörers. Die Stabilisatoren (7) können nach rechts oder links verschoben werden, um die Stabilität des Telefonhörers auf dem HL10 zu verbessern.
1. Schieben Sie den Verlängerungsarm auf den HL10 (Abb. H).
2. Platzieren Sie die Stabilisatoren am Hörer so, dass Sie das Telefon
gut erreichen können (Abb. I). Hinweis: Mit einer schiebenden Bewegung können Sie den Lifter anbringen.
4. Platzieren Sie den Telefonhörer auf den HL10.
ANNEHMEN UND EMPFANGEN VON ANRUFEN
Drücken Sie auf die Sprechtaste, während Sie das Headset tragen, um den HL10 zu aktivieren. Wenn der Wählton zu hören ist, wählen Sie die Nummer über die Telefontastatur (Abb. M). Um das Gespräch zu beenden, drücken Sie erneut die Sprechtaste. Der HL10 legt den Hörer automatisch wieder auf die Gabel und trennt somit die Verbindung.
3. Lesen Sie zum Bestimmen der optimalen Höhe des HL10 den
Abschnitt „Anpassen des HL10 an Ihr Telefon“. Wenn das Headset beim Klingeln des Telefons keinen Piepton ausgibt, müssen Sie gegebenenfalls das Klingelton-Mikrofon verwenden.
PERMANENTES BEFESTIGEN DES HL10
1. Wählen Sie einen der herkömmlichen Klingeltöne des Telefons,
um ein optimales Ergebnis zu erzielen. Wenn Sie mit dem Höhenschalter (5) die optimale Position für den HL10 gefunden haben, können Sie den HL10 permanent am Telefonapparat befestigen.
1. Entfernen Sie die Folie des Klebebands (2) auf der Unterseite des
HL10 (Abb. J). HINWEIS: Bei einer runden Form des Telefonhörers ist es nicht notwendig, die Folie des Klebebands an der Seite abziehen.
2. Platzieren Sie den HL10 vorsichtig in der optimalen Position.
Überprüfen Sie, ob der Lifter funktioniert (Abb. K).
3. Befindet sich der Lifter in der korrekten Position, drücken Sie fest
auf die Oberseite des HL10, um den Lifter an den Telefonapparat zu kleben (Abb. L).
2. Stellen Sie den Klingelton auf eine mittlere Lautstärke ein.
3. Testen Sie bei Bedarf verschiedene Klingelton- und
Lautstärkeeinstellungen, bis das Headset beim Klingeln des Telefons einen Piepton wiedergibt. Wenn das Headset immer noch nicht klingelt, schließen Sie den Stecker des Klingelton-Mikrofons (10) an den HL10 an und platzieren das Klingelton-Mikrofon (9) über den Klingelton-Lautsprecher Ihres Telefons.
VERWENDEN DES KLINGELTON-MIKROFONS (WENN
NOTWENDIG) WARNUNGEN
Wenn sich das HL10-Mikrofon nicht über dem KlingeltonLautsprecher des Telefons befindet, müssen Sie das optionale Klingelton-Mikrofon (Abb. N und Abb. O) installieren. Bei der Verwendung von Telefonen und Zubehör müssen grundlegende Sicherheitshinweise zur Vermeidung von Feuer, Stromschlägen und Verletzungen befolgt werden.
1. Entfernen Sie die Abdeckung der Klingelton-Mikrofonbuchse (4)
für den HL10. Berühren Sie das Modul zum Anheben des Hörers nicht und halten Sie Objekte aus dem Modulbereich fern.
Demontieren Sie das Gerät nicht selbst, um die Gefahr von Stromschlägen zu vermeiden. Wenden Sie sich bei Wartungs- oder Reparaturarbeiten an das Technical Assistance Center (TAC) von Plantronics.
Entfernen Sie vor dem Reinigen den Lifter vom Verstärker sowie den Verstärker von der Stromversorgung (Steckdose). Verwenden Sie weder Flüssigreiniger noch Sprayreiniger. Verwenden Sie für die Reinigung ein feuchtes Tuch.
2. Schließen Sie den Stecker des Klingelton-Mikrofons (10) an diese
Buchse (4) an. 3. Platzieren Sie das Klingelton-Mikrofon (9) über dem KlingeltonLautsprecher auf dem Telefon. Es ertönt ein Piepton im Headset, wenn ein Anruf eingeht.
4. Entfernen Sie die Folie des Klebebands und befestigen Sie das
Klingelton-Mikrofon (9) am Klingelton-Lautsprecher. WICHTIGE SICHERHEITSINFORMATIONEN
Lesen Sie sich vor der ersten Verwendung alle Anweisungen durch.
Das Telefonhörer-Lifter-Zubehör HL10 dient dazu, den Telefonhörer zusammen mit Plantronics-Verstärkern, die für eine Verwendung mit dem HL10-Telefonhörer-Lifter konzipiert wurden, abzunehmen und wieder aufzulegen. Das Gerät darf ausschließlich für diesen Zweck verwendet werden.
Bei jeglicher Abänderung des Produkts wird die Gewährleistung für nichtig erklärt.
Legen Sie kein anderes Produkt als den Telefonhörer auf den Lifter. Stellen Sie den Lifter an einem Ort auf, an dem der Betrieb des Lifters nicht gestört wird. Zusätzliche Gewichtsbelastung kann die Funktionsweise des Lifters beeinträchtigen.
