Type de produit	Autolaveuse
Marque	Nilfisk
Modèle	Scrubtec 795
Alimentation électrique	36 V (6 batteries de 6 V, 250 Ah ou 330 Ah)
Chargeur de batterie	36 V, 21 A, 115 V/60 Hz
Réservoir de solution	114 L
Réservoir de récupération	114 L
Largeur de nettoyage	97 cm
Brosses (2)	48 cm de diamètre, chevauchement 1,5 cm
Vitesse des brosses	200 tr/min
Pression des brosses	Variable, 68–100 kg
Moteur d'aspiration	1 ch (0,74 kW), 3-temps tangentiel
Moteur de déplacement	0,50 ch (0,37 kW)
Vitesse de déplacement avant	Variable jusqu'à 70 m/min
Vitesse de déplacement arrière	Variable jusqu'à 55 m/min
Dimensions (L × l × H)	173 × 102 × 112 cm
Poids avec batteries (330 Ah)	465 kg
Poids à l'expédition	602 kg
Niveau sonore (EN ISO 3744)	< 70 dBA
Vibration (EN ISO 2631)	< 2,5 m/s²
Angle de travail max.	6°
Sécurité	Frein de stationnement, coupe-circuits, arrêt automatique de l'aspiration
Entretien	Vidange et rinçage quotidiens, vérification hebdomadaire des batteries et flexibles
Garantie	12 mois (pièces et main-d'œuvre), 8 ans sur châssis et réservoirs

FOIRE AUX QUESTIONS - SCRUBTEC 795 NILFISK

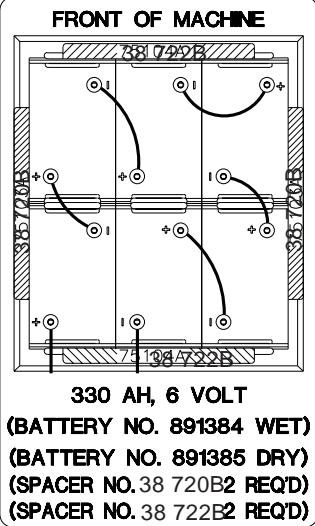

Comment installer les batteries sur la Scrubtec 795 ?

Placez six batteries de 6 V dans le compartiment sous le réservoir de récupération. Connectez les câbles entre les batteries selon le schéma fourni dans la notice (figures 6a et 6b). Assurez-vous que les réservoirs sont vides et que le commutateur à clé est sur ON avant l'installation. Portez des lunettes de protection et évitez toute flamme.

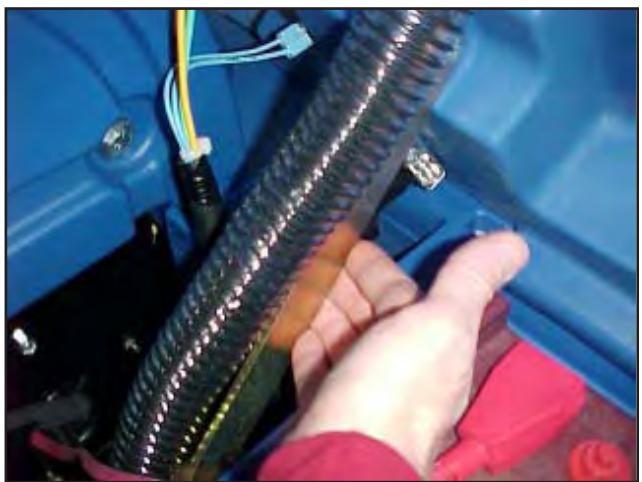

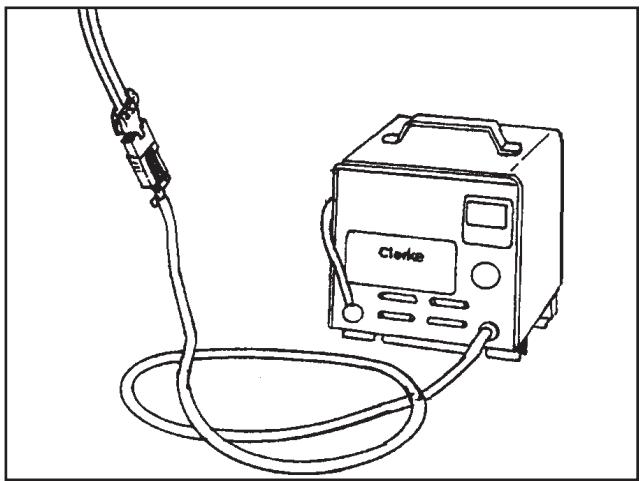

Comment charger les batteries ?

Mettez le commutateur à clé sur OFF. Ouvrez le réservoir de récupération pour ventiler. Branchez le connecteur CC du chargeur aux batteries, puis branchez le cordon CA sur une prise 230 V (10 A min). Le voyant vert fixe indique une charge complète. Ne chargez jamais dans un endroit non ventilé et tenez à l'écart des étincelles.

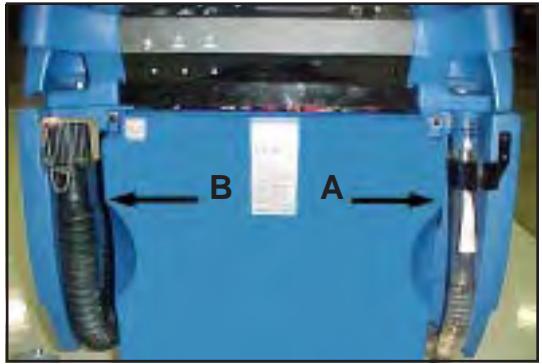

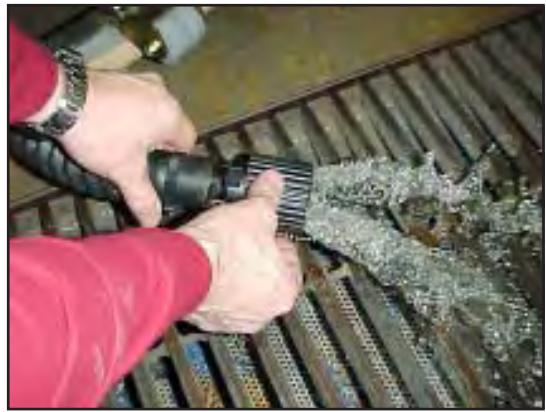

Quelle est la procédure de nettoyage quotidien ?

Videz les réservoirs de solution et de récupération. Rincez-les à grande eau. Nettoyez le balai de la raclette avec un chiffon. Vérifiez le niveau d'électrolyte des batteries (eau distillée si nécessaire). Essuyez la surface de la machine. Rechargez les batteries en fin de journée.

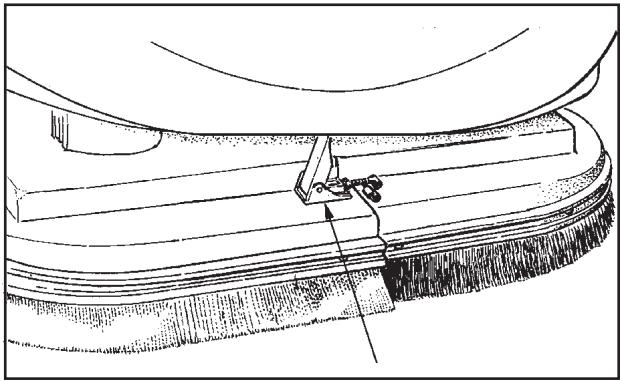

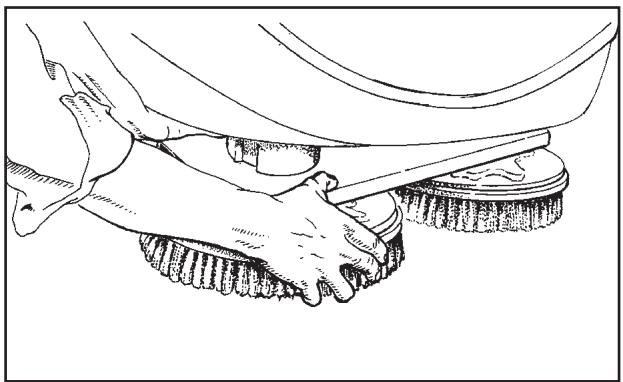

Comment remplacer les brosses ?

Mettez le commutateur à clé sur ON, le commutateur de position des brosses sur UP, puis OFF. Retirez les protections avant. Alignez les saillies de l'axe de cardan avec les fentes de la brosse et poussez vers le haut jusqu'au verrouillage. Pour retirer, poussez les côtés de la brosse vers le bas pour libérer les axes.

Que faire si la machine ne récupère pas toute l'eau ?

Vérifiez que la raclette est abaissée, que le réservoir de récupération n'est pas plein, que le filtre de solution est propre, et que les flexibles ne sont pas bouchés. Consultez le tableau de résolution des problèmes dans la notice pour d'autres causes (ex : balai usé, pression de raclette mal réglée).

Quelle est la largeur de nettoyage de la Scrubtec 795 ?

La largeur de nettoyage est de 97 cm avec deux brosses de 48 cm. La vitesse de nettoyage peut atteindre 42 000 pi²/h (3 901 m²/h).

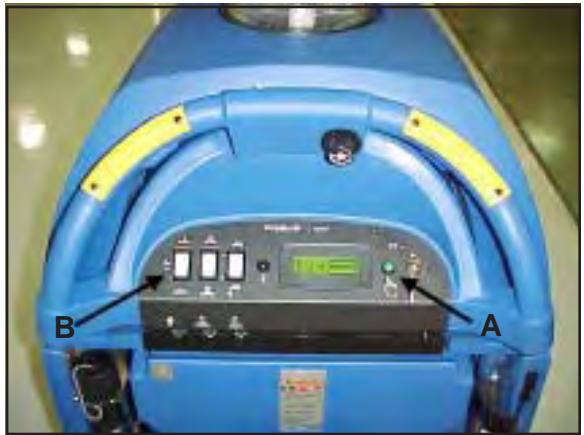

Comment programmer le bouton One Touch ?

Réglez la machine selon vos préférences (pression des brosses, débit de solution, position de la raclette). Maintenez le bouton One Touch vert enfoncé environ 5 secondes jusqu'à ce que l'écran LCD clignote. Relâchez : les réglages sont enregistrés. Pour restaurer les réglages usine, maintenez 10 secondes (deux clignotements).

Quels sont les codes d'erreur courants ?

Exemples : code 3100 (court-circuit), 7600 (circuit ouvert moteur brosse), 7800 (court-circuit moteur déplacement). En cas d'erreur, éteignez puis rallumez le commutateur à clé. Si le problème persiste, contactez un technicien agréé ALTO.

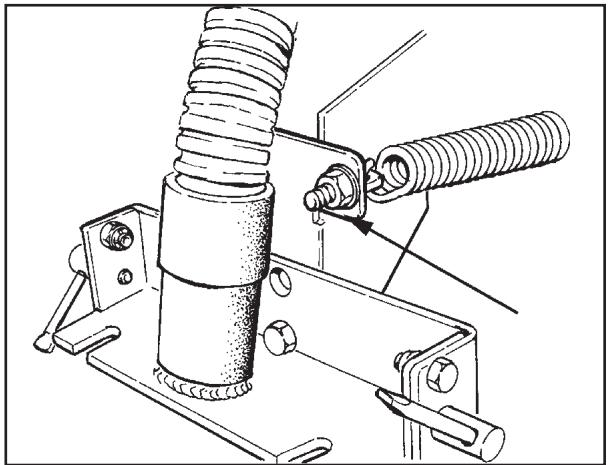

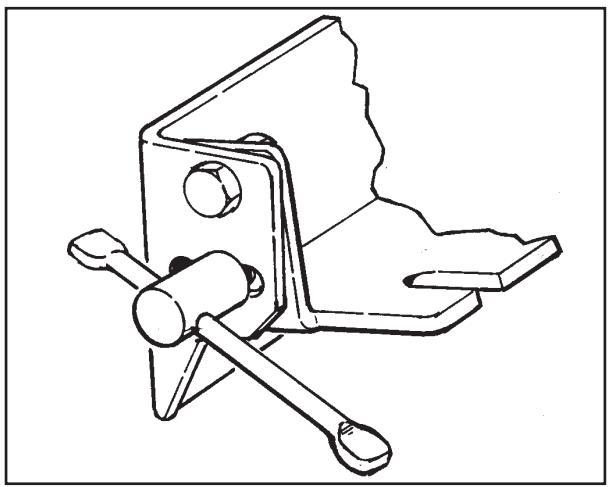

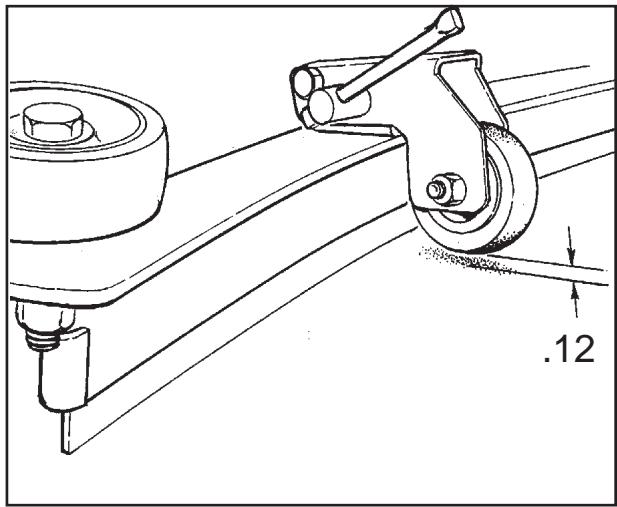

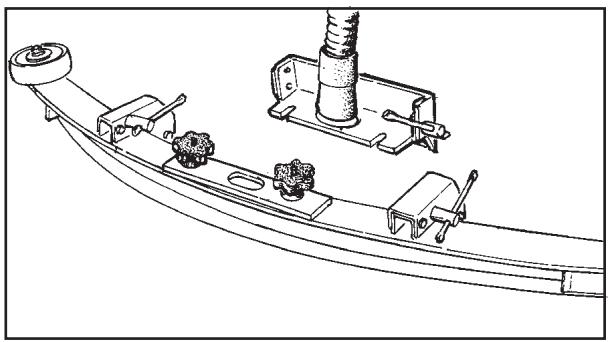

Comment régler la raclette ?

La pression se règle en serrant ou desserrant les écrous des bras pivotants (figure 27). L'inclinaison se règle en dévissant les vis X et en ajustant Y (figure 28). Les roues de maintien doivent être à environ 12 mm du sol quand le balai arrière touche le sol.

Quelles sont les consignes de sécurité importantes ?

N'utilisez pas la machine près de matériaux inflammables. Portez des lunettes et vêtements de protection lors de travaux sur les batteries. Ne fumez pas à proximité. Les batteries dégagent des gaz explosifs. Utilisez uniquement des pièces d'origine ALTO. Lisez intégralement le manuel avant utilisation.

MODE D'EMPLOI SCRUBTEC 795 NILFISK

Brevets américains n° 6 760 947; n° 6 105 192; n° 5 383 251; n° 6 493 896 (machines Deluxe)

VS Patent Nr. 6.760.947; Nr. 6.105.192; Nr. 5.383.251; Nr. 6.493.896 (Deluxe Machines)

Ce Manuel contient des informations importantes concernant l'utilisation et le fonctionnement de cette machine dans des conditions de sécurité optimales. La non-lecture de ce manuel avant d'utiliser ou d'entretenir votre machine ALTO risque de provoquer un accident ou d'endommager la machine ou son environnement. Vous devez avoir été formé à l'utilisation de cette machine avant de l'utiliser. Si l'opérateur n'est pas en mesure de lire ce Manuel, il devra se faire expliquer entièrement avant de tenter d'utiliser cette machine.

Toutes les directions données dans ce Manuel le sont par rapport à la position de l'opérateur, à l'arrêt de la machine.

Pour commander un nouveau Manuel, écrivez à : ALTO, 2100 Highway 265, Springdale, Arkansas 72764.

Table des matières

Consignes de sécurité destinées à l'opérateur 33 Introduction 34 35 Procédures de transport 37 Symboles utilisés sur 770, 784, 795 38 Panneau de commandes des machines 770 S, 784 S, 795 S 40 Panneau de commandes des machines 770 L, 784 L, 795 L 42 Écran d'affichage des modèles 770 L, 784 L, 795 L 44 Commandes et fonctions de la machine 45 Préparation de la machine avant son utilisation 46

Installation des batteries 46 Entretien des batteries 47 Chargement des batteries 48 Installation des brosses ou des entraîneurs de disque 49 Retrait des brosses ou des entraîneurs de disques 49

Utilisation de la machine 50

Utilisation du système One Touch 50 Reprogrammation d'un bouton One Touch 50 Restauration des paramètres par défaut d'un bouton One Touch 50 Utilisation de la raclette 51 Remplissage du réservoir de solution 51 Conduite de la machine 52 Nettoyage d'un sol 52

Maintenance 53

Résolution des problèmes 58 Codes d'erreur courants (770 L, 784 L, 795 L) 59 Accessoires 60 CONDITIONS DE GARANTIE GAMME NETTOYAGE DE SOL 61

DANGER:

La non-lecture et le non-respect des avis de DANGER peuvent entrainer de graves blessures corporelles, voire la mort. Lisez et respectez tous les avis de DANGER se trouvant dans le Manuel de l'utilisateur et sur la machine.

Avertissement:

En ne lisant pas et en ne respectant pas les AVERTISSEMENTS, vous risquez, et d'autres personnes avec vous, d'être victime d'un accident; des dégâts matériels sont également possibles. Lisez et respectez tous les AVERTISSEMENTS se trouvant dans le Manuel de l'utilisateur et sur la machine.

Mise en GARDE :

La non-lecture et le non-respect des MISES EN GARDE risquent d'endommager la machine ou de provoquer d'autres dégâts matériels. Lisez et respectez toutes les MISES EN GARDE se trouvant dans le Manuel de l'utilisateur et sur la machine.

DANGER:

La non-lecture du Manuel de l'utilisateur avant d'utiliser ou de tenter d'entretenir votre machine ALTO est susceptible de provoquer un accident; un dommagement de la machine ou de son environnement est également possible. Vous nevez avoir été formé à l'utilisation de cette machine avant de l'utiliser. Si l'opérateur n'est pas en mesure de lire ce Manuel, il devra se le faire expliquer entièrement avant de tenter d'utiliser cette machine.

DANGER:

L'utilisation d'une machine qui n'est pas entièrement assemblée est susceptible de provoquer un accident ou d'entraîner des dommages. N'utilisez pas cette machine avant qu'elle ne soit complètement assemblée. Inspectez soigneusement la machine avant utilisation.

DANGER:

Les machines peuvent provoquer une explosion lorsqu'elles sont utilisées à proximité de matériaux inflammables et de vapeurs. N'utilise pas cette machine en présence ou à proximité de combustibles, de poussière agro-alimentaire, de solvants, de diluants ou de toute autre substance inflammable. Cette machine n'a pas été conçue pour recueillir les poussières dangereuses.

DANGER:

Les batteries au plomb générent des gaz susceptibles de provoquer une explosion. Tenez les batteries éloignées de toute étincelle et de toute flamme. Ne pas fumer à proximité de la machine. Ne recharger les batteries que dans un endroit bien ventilé. Assurez-vous d'avoir débranché le chargeur CA de la prise murale avant de faire fonctionner la machine.

DANGER:

Travailler avec des batteries peut être dangereux! Portez toujours des lunettes et des vêtements de protection lorsque vous travaillez à proximité des batteries. Enlevez tous vos bijoux. Ne placez aucun outil, ni aucun autre objet métallique sur les bornes de la batterie ou sur le dessus des batteries.

DANGER:

L'utilisation d'un chargeur équipé d'un cordon d'alimentation endommagé peut entraîner un risque d'électrocution. Ne pas utiliser le chargeur si le cordon d'alimentation est endommagé.

AVERTISSEMENT : L'utilisation de cette machine de tout autre endroit que depuis l'arrière de la machine peut entraîner des blessures ou des dommages. N'utilisez cette machine que depuis l'arrière.

AVERTISSEMENT : Cette machine est lourde. Faites-vous aider lorsque vous tentez de la transporter ou de la déplacer. Faites-vous aider de deux personnes pour déplacer la machine sur un plan incliné. Déplacez toujours la machine lentement. Ne faites pas tourner la machine sur un plan incliné. Si vous utilisez la machine sur une pente supérieure à 2 %, ne l'arrêtez pas, ne la faites pas tourner et ne la laissez pas stationner. Lisez la section « Procedure relative au transport » de ce manuel avant de transporter la machine.

AVERTISSEMENT : La machine pourrait se renverser et causer un accident ou provoquer des dégâts si elle est utilisée le long d'un escalier ou d'un quai de chargement. N'arrêtez et ne stationnez cette machine que sur une surface plane. Lorsque vous arrêtez la machine, mettez le commutateur à clé en position « OFF ». Enclenchez le frein de stationnement.

AVERTISSEMENT : Les opérations de maintenance et les réparations effectuées par des techniciens non agrées risquent d'entraîner des dommages ou des blessures corporelles. L'entretien et les réparations ne doivent être effectués que par un technicien ALTO agréé.

AVERTISSEMENT : Toute transformation ou modification apportée à cette machine risque d'endommager la machine ou de blesser l'opérateur et les personnes alentour. Les transformations ou les modifications non autorisées par le fabricant annulent toutes les garanties qui couvrent cette machine.

AVERTISSEMENT : Les composants électriques de cette machine peuvent provoquer un « court-circuit » s'ils sont exposés à l'eau et à l'humidité. Veillez à ce que les composants électriques de la machine soient toujours secs. Essuyez la machine après chaque utilisation. Stockez la machine dans un BATIMENT, à l'abri de l'humidité.

AVERTISSEMENT : L'utilisation d'une machine sans respecter les autocollants de sécurité et les instructions risque de provoquer un accident ou des dégâts matériels. Lisez tous les autocollants de sécurité présents sur la machine avant de l'utiliser. Assurez-vous que tous les autocollants de sécurité et toutes les instructions sont présents et visibles sur la machine. Vous pouvez obtenir des autocollants et des plaques de rechange auprès de votre revendeur ALTO.

AVERTISSEMENT : Les sols mouillés peuvent être glissants. Les solutions aqueuses ou les produits de nettoyage utilisés avec ce type de machine peuvent laisser des zones humides au sol. Ces zones peuvent s'avérer dangereuses pour l'opérateur et pour les autres personnes. Veillez à toujours placer une pancarte ATTENTION à proximité de la zone que vous nettoyez.

AVERTISSEMENT : L'élimination « sauvage » des eaux sales risque d'endommager l'environnement et constitue un délit. L'Agence américaine de protection de l'environnement (US Environmental Protection Agency) a établi un certain nombre de règles concernant l'élimination des eaux usées. De même, une réglementation municipale et nationale relative à l'élimination des eaux sales peut être en vigueur dans votre région. Comprenez et respectez la réglementation en vigueur dans votre région. Soyez conscients des dangers que constituent pour l'environnement les produits chimiques que vous éliminez.

MISEENGARDE: L'utilisation de cette machine pour déplacer ou monter sur des objets peut provoquer un accident ou entraîner des dégats matériels. Ne pas utiliser cette machine comme marchepied ou comme meuble. Do not ride on this machine.

MISEENGARDE: La garantie de votre machine sera annulée si vous utilisez d'autres pieces que les pieces d'origine ALTO sur votre machine. N'utilisez que des pieces de rechange ALTO.

Comment éliminer ce produit (déchets d'équipements électriques et électroniques) (applicable dans les pays de l'union européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Les toutes nouvelles laveuses automatiques Scrubtec 770, 784 et 795 de ALTO sont des machines à laver les sols efficaces et très performantes. La Scrubtec 795 utilise deux brosses ou tampons et offre une largeur de nettoyage de 97 cm. La Scrubtec 784 utilise deux brosses ou tampons et offre une largeur de nettoyage de 84 cm. La Scrubtec 770 utilise deux brosses ou tampons et offre une largeur de nettoyage de 71 cm. Une raclette essuie le sol tandis que le moteur d'aspiration enlève la solution sale du sol, le tout simultanément.

Les laveuses automatiques Scrubtec 770, 784, 795 sont livrées complètes avec six batteries de 6 volts, cinq câbles de connexion pour batteries, deux câbles de batterie, deux brosses ou deux entraîneurs de disque et un manuel d'utilisation.

Caractéristiques de la machine

CHARACTERISTIQUES:

Modèle	Scrubtec 795 S	Scrubtec 784 S	Scrubtec 770 S
Mateur d'aspiration	1 ch (0,74 kw) 3-temps tangentiel discharge	1 ch (0,74 kw) 3-temps tangentiel discharge	1 ch (0,74 kw) 3-temps tangentiel discharge
Alim. électric	36 volts (batteries de 6 V) 250 Ah, 330 Ah	36 volts (6 batteries de 6 V) 250 Ah, 330 Ah	36 volts (6 batteries de 6 V) 250 Ah, 330 Ah
Réserveur d solution	114 litres	114 litres	114 litres
Réserveur de récapération	114 litres	114 litres	114 litres
Moteurs, Brosse (2)	1 ch PM (0,74 kW)	1 ch PM (0,74 kW)	1 ch PM (0,74 kW)
Mateur de déplacement	0,50 ch PM (0,37 kW)	0,50 ch PM (0,37 kW)	0,50 ch PM (0,37 kW)
Brosses (2)	48 cm 1,5 cm chevauch.	43 cm 1,5 cm chevauch.	36 cm 1,5 cm chevauch.
Vitesse de la brosse	200 rpm	200 rpm	200 rpm
Pression de la brosse	Variable 68 kg - 100 kg.	Variable 68 kg - 100 kg.	Variable 68 kg - 100 kg.
Vitesse en marche avant	Variable jusqu'à 70 m/mn.	Variable jusqu'à 70 m/mn.	Variable jusqu'à 70 m/mn.
Vitesse en marche arrière	Variable jusqu'à 55 m/mn.	Variable jusqu'à 55 m/mn.	Variable jusqu'à 55 m/mn.
Chargeur	36 V, 21 A, 115 V/60 Hz	36 V, 21 A, 115 V/60 Hz	36 V, 21 A, 115 V/60 Hz
Longueur	173 cm	170 cm	165 cm
Largeur - Machine	102 cm	91 cm	76 cm
Hauteur	112cm	112 cm	112 cm
Vitesse de nettoyage	42,000 sq ft/h (3,901 sq. m/h)	35,000 sq ft/h (3,252 sq. m/h)	29,700 sq ft./h (2,750 sq ft./h)
Largeur de nettoyage	97 cm	84 cm	71 cm
Grade Cleaning	Angle de 6°	Angle de 6°	Angle de 6°
Poids Avec batteries (330 Ah)	465 kg	460 kg	456 kg
Poids à l'expédition avec batteries (330 Ah)	602 kg	598 kg	593 kg
Niveau sonore (EN ISO 3744:1995)	<70 dBA	<70 dBA	<70 dBA
Vibration (EN ISO 2631-1: 1997 (E))	<2.5 m/s2	<2.5 m/s2	<2.5 m/s2

Caractéristiques de la machine (suite)

CHARACTERISTIQUES:

Modèle	Scrubtec 795 L	Scrubtec 784 L	Scrubtec 770 L
Mateur d'aspiration	1 ch (0,74 kW) 3-temps tangentiel discharge	1 ch (0,74 kW) 3-temps tangentiel discharge	1 ch (0,74 kW) 3-temps tangentiel discharge
Alimentation électrique	36 volts (6 batteries de 6 V) 250 Ah, 330 Ah	36 volts (6 batteries de 6 V) 250 Ah, 330 Ah	36 volts (6 batteries de 6 V) 250 Ah, 330 Ah
Réserveur de solution	114 litres	114 litres	114 litres
Réserveur de récapération	114 litres	114 litres	114 litres
Moteurs, Brosse (2)	1 ch PM (0,74 kW)	1 ch PM (0,74 kW)	1 ch PM (0,74 kW)
Moteur de déplacement	0,50 ch PM (0,37 kW)	0,50 ch PM (0,37 kW)	0,50 ch PM (0,37 kW)
Brosses (2)	48 cm chevauch. de 1,5 cm	43 cm chevauch. de 1,5 cm	36 cm chevauch. de 1,5 cm
Vitesse des brosses	200 rpm	200 rpm	200 rpm
Pression des brosses	Variable 63,5 kg – 100 kg.	Variable 63,5 kg – 100 kg.	Variable 63,5 kg – 100 kg
Vitesse en marche avant	Variable jusqu'à 70 m/mn.	Variable jusqu'à 70 m/mn.	Variable jusqu'à 70 m/mn.
Vitesse en marche arrière	Variable jusqu'à 55 m/mn.	Variable jusqu'à 55 m/mn.	Variable jusqu'à 55 m/mn.
Chargeur	36 V, 21 A, 115 V/60 Hz	36 V, 21 A, 115 V/60 Hz	36 V, 21 A, 115 V/60 Hz
Longueur	173 cm	170 cm	165 cm
Largeur - Machine	102 cm	91 cm	76 cm
Hauteur	112cm	112 cm	112 cm
Vitesse de nettoyage	42,000 sq ft/h (3,901 sq. m/h)	35,000 sq ft/h (3,252 sq. m/h)	29,700 sq ft./h (2,750 sq ft./h)
Largeur de nettoyage	97 cm	84 cm	71 cm
Grade Cleaning	Angle de 6°	Angle de 6°	Angle de 6°
Poids avec batteries (330 Ah)	465 kg	460 kg	456 kg
Poids à l'expédition avec batteries (330 Ah)	602 kg	598 kg	593 kg
Niveau sonore (EN ISO 3744:1995)	<70 dBA	<70 dBA	<70 dBA
Vibration (EN ISO 2631-1: 1997 (E))	<2.5 m/s²	<2.5 m/s²	<2.5 m/s²

Mettre la machine dans une camionnette ou sur un camion

AVERTISSEMENT : La machine est lourde. Faites-vous aider de deux personnes valides pour aider la machine à monter sur le plan incliné.

1. Assurez-vous que le plan incliné fait au moins 2,4 m de long, et qu'il est suffisamment solide pour supporter le poids de la machine.
2. Assurez-vous que le plan incliné est propre et sec.
3. Mettez le plan incliné en position.
4. Déposez la raclette, les protections des brosses, les brosses ou les entraîneurs de disque avant le chargement de la machine.
5. Mettez le commutateur à clé en position « ON »
6. Alignez la machine sur une surface plane à trois (3) mètres devant le plan incliné.
7. Mettez le commutateur de vitesse de déplacement en position « HI »
8. Pressez l'un des deux (ou les deux) commutateurs de déplacement.
9. Poussez la machine vers le sommet du plan incliné.
10. Mettez le commutateur à clé en position « OFF »
11. Fixez la machine sur le véhicule.

Retrait de la machine d'une camionnette ou d'un camion

1. Assurez-vous que la zone ne compte aucun obstacle.
2. Assurez-vous que le plan incliné fait au moins 2,4 m de long, et qu'il est suffisamment solide pour supporter le poids de la machine.
3. Assurez-vous que le plan incliné est propre et sec.
4. Mettez le plan incliné en position.
5. Déplacez la machine.

AVERTISSEMENT : La machine est lourde. Faites-vous aider de deux personnes valides pour aider la machine à descendre le plan incliné.

1. Mettez le commutateur à clé en position « ON »
2. Amenez lentement et avec précautions la machine en haut du plan incliné en maintenant enfoncé le commutateur de déplacement ou le commutateur de marche arrêté.
3. Mettez le commutateur de vitesse de déplacement en position intermédiaire. Pendant que la machine descend le long du plan incliné, maintenez un faible déplacement vers l'avant en appuyant sur l'un des deux commutateurs de déplacement.
4. Remettez en place la raclette, les protections des brosses, les brosses ou les entraîneurs de disque une fois la machine déchargée et prête à être utilisée.

SYMBOLES UTILISES SUR LES MODELES SCRUBTEC 770, 784 ET 795

Symboles utilises sur les modeles

Symbole d'avertissement de danger

Commutateur à clé Marche/Arrêt

Alimentation

Contrôle de la vitesse de déplacement

SUR LES MODELES

Augmentation de la pression des brosses

Abaissement/relèvement des brosses

Indicateur de charge des batteries

Niveau de solution

SUR LES MODELES

Relèvement/Abaisissement de la raclette

Abaissement/relèvement des brosses

Indicateur de charge

Niveau desolution

Commutateur du compteur horaire

Commutateur One Touch

Symboles utilises sur les modeles scrubtec 770, 784 et 795

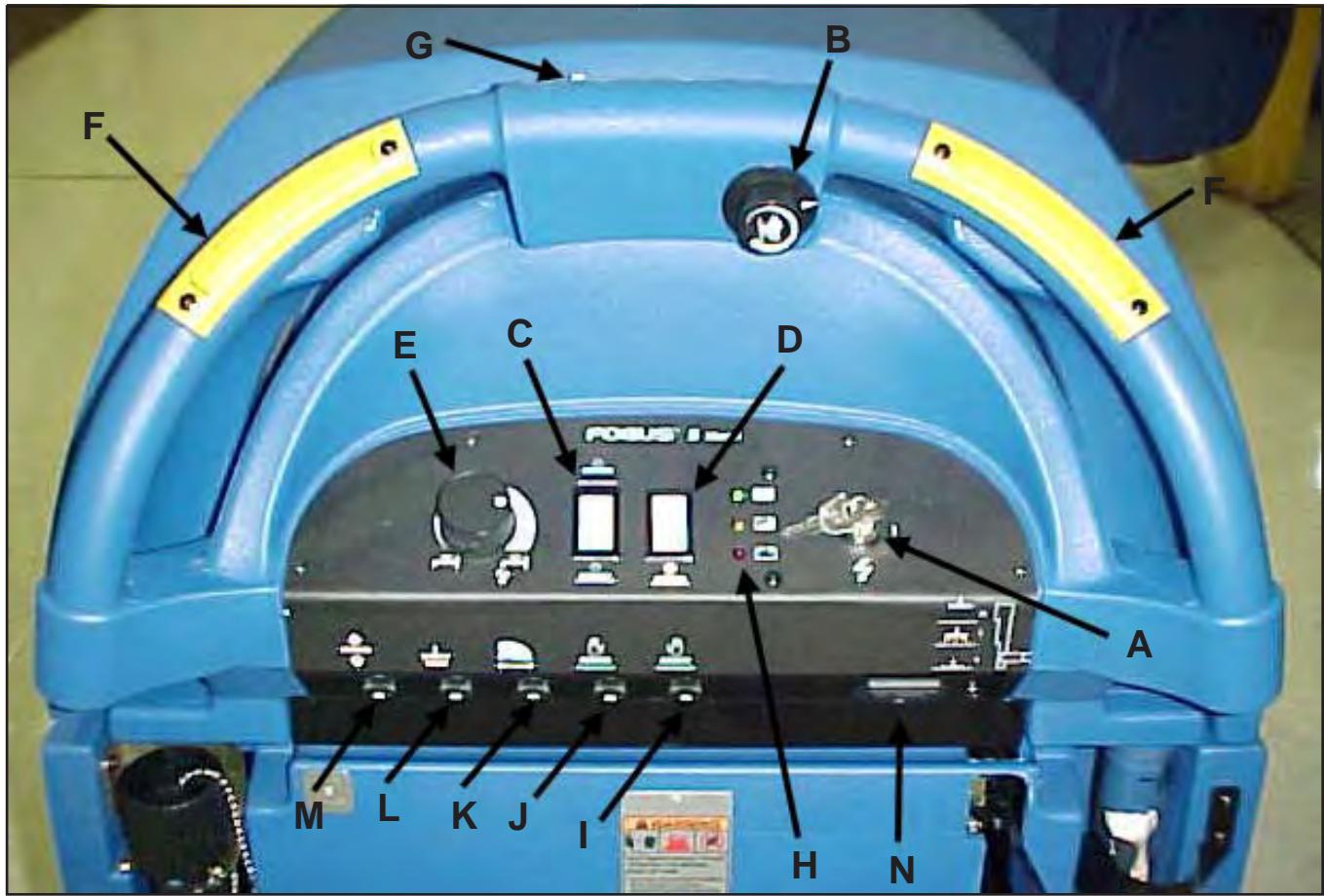

Le commutateur à clé permet de mettre le panneau de commandes sous tension. « 0 » correspond à « Arrêt » et « 1 » correspond à « Marche »

Commutateur de vitesse de déplacement (cf. figure 1B)

La commande de vitesse va de vitesse lente à vitesse rapide. Pour augmenter la vitesse, tournez la molette vers la droite. Pour réduire la vitesse, tournez la molette vers la gauche.

Commutateur de position de la tête (cf. figure 1C)

Ce commutateur possède deux positions : “Haut” permet de placer les brosses en position haute ; “Bas” permet deposer les brosses sur le sol. Les moteurs des brosses démarrent lorsque ces dernières sont en position basse et que le commutateur de déplacement est relâché.

Commutateur d'augmentation de la pression des brosses (cf. figure 1D)

Ce commutateur est utilisé pour augmenter la pression exercée sur les brosses. Une pression plus importante sur les brosses peut être nécessaire lors du nettoyage de sols particulièrement sales. Pour augmenter la pression exercée sur les brosses, mettez les brosses en position basse en mettant le commutateur d'abaissement/relèvement des brosses (Elément "C") vers le bas. Les brosses se trouvent ainsi dans leur position normale de fonctionnement. Pour augmenter la pression exercée sur les brosses, maintenez le commutateur (élément "D") enfoncé jusqu'à ce que la pression désirée soit atteinte ou que la brosse cesse de descendre. Pour revenir à une pression normale, mettez le commutateur d'abaissement/relèvement des brosses (Elément "C") en position haute et lorsque la brosse est complètement relevée, remettez le commutateur en position basse.

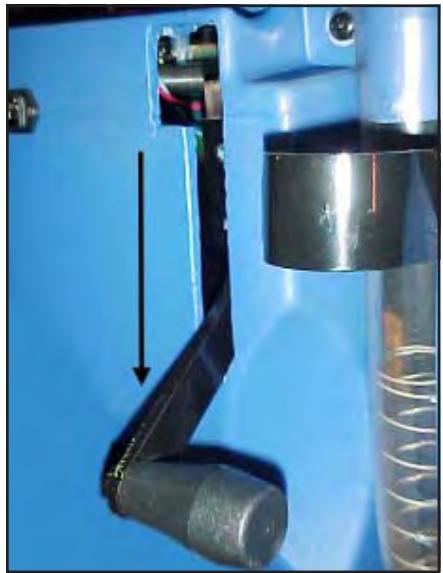

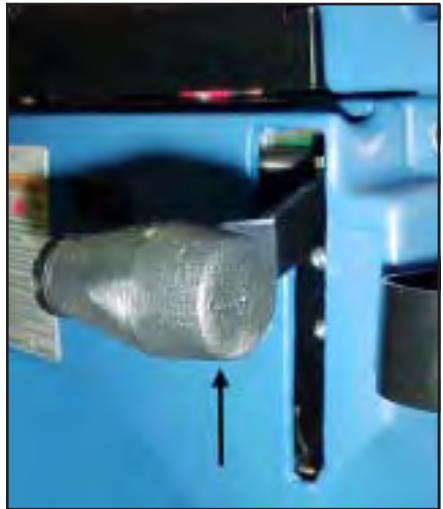

Manette de commande de la solution (cf. figure 1E)

Le commutateur d'écoulement de la solution régule le débit de l'écoulement de la solution nettoyante sur le sol. Pour augmenter le débit, tournez la molette dans le sens des aiguilles d'une montre. Pour diminuer le débit, tournez la molette dans le sens inverse des aiguilles d'une montre.

Commutateur de marche avant (cf. figure 1F)

Le commutateur de marche avant permet de mettre le moteur de déplacement en marche. Si les brosses sont en position basse, il permet également de mettre en marche le moteur des brosses et le module de contrôle de l'écoulement de la solution. Vous pouvez utiliser le commutateur de gauche ou celui de droite.

Commutateur de marche arrière (cf. figure 1G)

Lorsqu'il est utilisé conjointement avec l'un des deux commutateurs de marche avant, ce commutateur permet de faire reculer la machine. La vitesse de déplacement en marche arrière est de 30% inférieure à la vitesse de déplacement en marche avant.

Instrument de mesure de chargement de la batterie (cf. figure n° 1, élément "h")

L'instrument de mesure du chargement de la batterie indique la charge de la batterie lorsque la machine est utilisée. Lorsque la batterie s'épuise, le témoin rouge clignote et les moteurs de Brosse/tampon s'arrêtent.

Coupe-circuits (cf. figures 1I et 1M)

Les boutons de réinitialisation des coupe-circuits sont situés sur le panneau de commandes. Les coupe-circuits sont situés aux emplacements suivants : Éléments I et J - Moteurs des brosses (35 A) ; Élément K - Moteur de déplacement (30 A) ; Élément L - Moteur d'aspiration (25 A) ; Élément M - Moteur de l'actionneur des brosses (5 A)

Si un disjoncteur se déclenche, déterminez lequel des moteurs ne fonctionne plus et mettez le commutateur à clé en position « OFF ». Attendez cinq minutes et appuyez sur le bouton de réinitialisation. Mettez le commutateur à clé en position « ON », et ré-essayez. Un technicien agréé doit être contacté si le disjoncteur se déclenche de nouveau.

Compteur horaire (cf. figure 1N)

Le compteur horaire indique le nombre d'heures de fonctionnement de la machine. Il ne fonctionne que lorsque la machine avance ou recule.

Figure 1

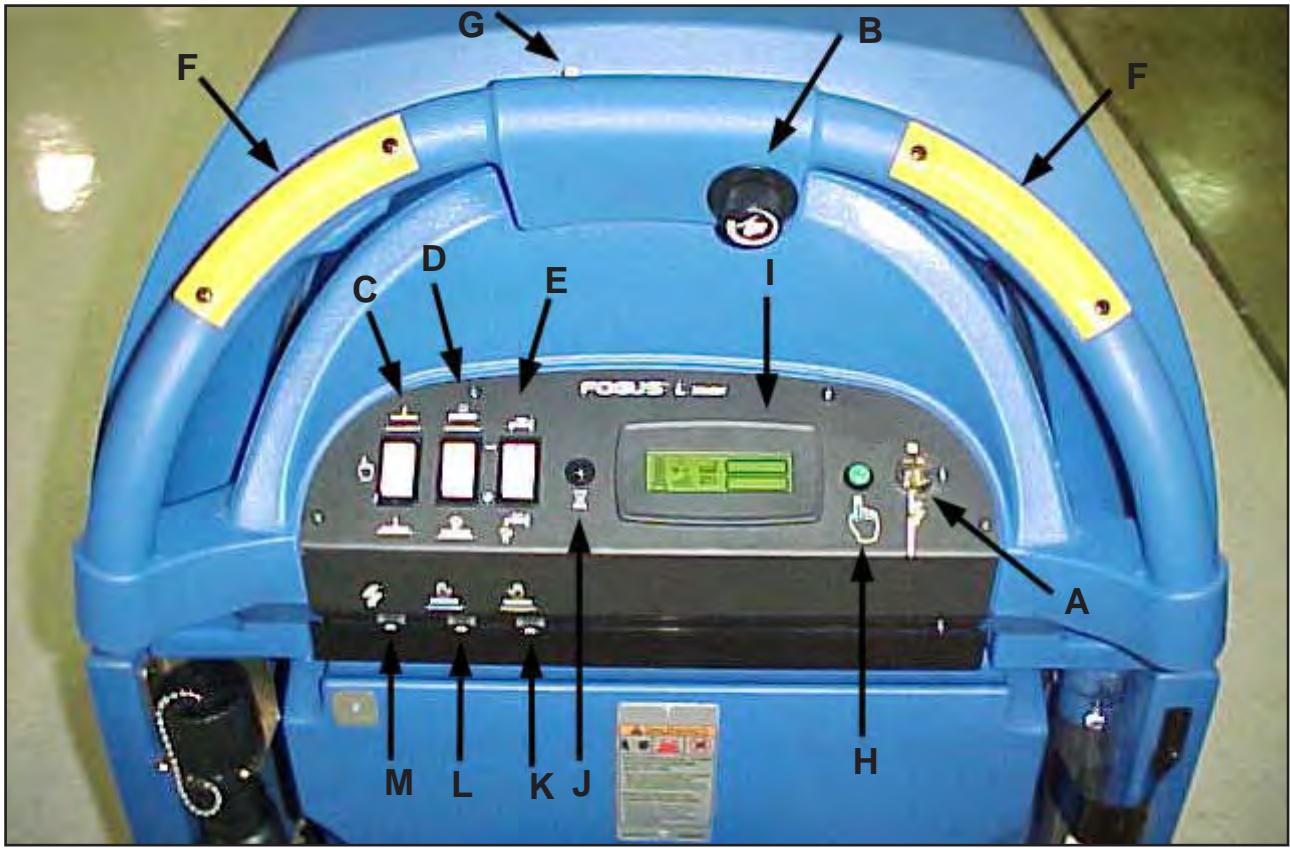

Commutateur à clé (cf. figure 2. a)

Le commutateur à clé permet de mettre le panneau de commandes sous tension. « O » correspond à « Arrêt » et « I » correspond à « Marche »

Commutateur de vitesse de déplacement (cf. figure 2B)

La commande de vitesse va de vitesse lente à vitesse rapide. Pour augmenter la vitesse, tournez la molette vers la droite. Pour réduire la vitesse, tournez la molette vers la gauche.

Commutateur de position de la raclette (cf. figure 2C)

Le commutateur de la raclette permet de relever ou d'abaisser la raclette et d'allumer et d'éteindre le moteur d'aspiration. La raclette s'abaisse et le moteur d'aspiration s'allume lorsque le commutateur est en position basse. Pour relever la raclette, placez le commutateur en position haute. Le moteur d'aspiration s'arrête, après un court instant, lorsque le commutateur est placé en position haute.

La position intermédiaire est utilisée pour les commandes One Touch. La raclette se relève et s'abaisse et le moteur d'aspiration s'allume et s'éteint automatiquement lorsque la fonction One Touch est utilisée. REMARQUE: Le commutateur de position de la raclette doit être en position centrale pour que la raclette et le moteur d'aspiration fonctionnent normalement avec la fonction One Touch.

Commutateur de position de la rosse (cf. figure 2D)

Pour abaisser la Brosse, poussez le commutateur correspondant vers le bas (+). Pour augmenter la pression exercée sur la Brosse, continuez à pousser le commutateur vers le bas (+) jusqu'à ce que la pression désirée soit atteinte ou que la Brosse cesse de descendre. Les moteurs des brosses se mettent en route et la solution commence à s'écouler (pourvu que la commutateur de solution soit en position « ON ») lorsque la machine commence à avancer. Pour relever la Brosse, poussez le commutateur des brosses vers le haut (-) jusqu'à la fin du processus de relèvement ou jusqu'à ce que la position désirée soit atteinte.

Manette de commande de la solution (cf. figure 2E)

Le commutateur d'écoulement de la solution régule le débit de l'écoulement de la solution chimique sur le sol. Pour augmenter le débit, poussez le commutateur d'écoulement de la solution vers le bas (+) jusqu'à ce que le débit désiré soit atteint. Pour réduire le débit, poussez le commutateur d'écoulement de la solution vers le haut (-) jusqu'à ce que le débit désiré soit atteint. Pour stopper l'écoulement de la solution, poussez le commutateur d'écoulement de la solution vers le haut (-) jusqu'à ce que tous les voyants soient éteints sur le panneau de commandes.

REMARQUE: NE PAS faire fonctionner à sec! REMARQUE: la solution ne s'écoule pas lorsque la machine est à l'arrêt.

Commutateur de marche avant (cf. figure 2F)

Le commutateur de marche avant permet de mettre le moteur de déplacement en marche. Si les brosses sont en position basse, il permet également de mettre en marche le moteur des brosses et le module de contrôle de l'écoulement de la solution. Vous pouvez utiliser le commutateur de gauche ou celui de droite.

Commutateur de marche arrière (cf. figure 2G)

Lorsqu'il est utilisé conjointement avec l'un des deux commutateurs de marche avant, ce commutateur peut faire reculer la machine. La vitesse de déplacement en marche arrière est de 30% inférieure à la vitesse de déplacement en marche avant.

Bouton one touch (cf. figure 2H)

Le bouton One Touch est un bouton vert qui permet d'abaisser et de relever la Brosse et la raclette à l'aide d'une seule pression. REMARQUE : Pour de plus amples informations sur la fonction One Touch, lisez la section intitulée « Utilisation de la machine »

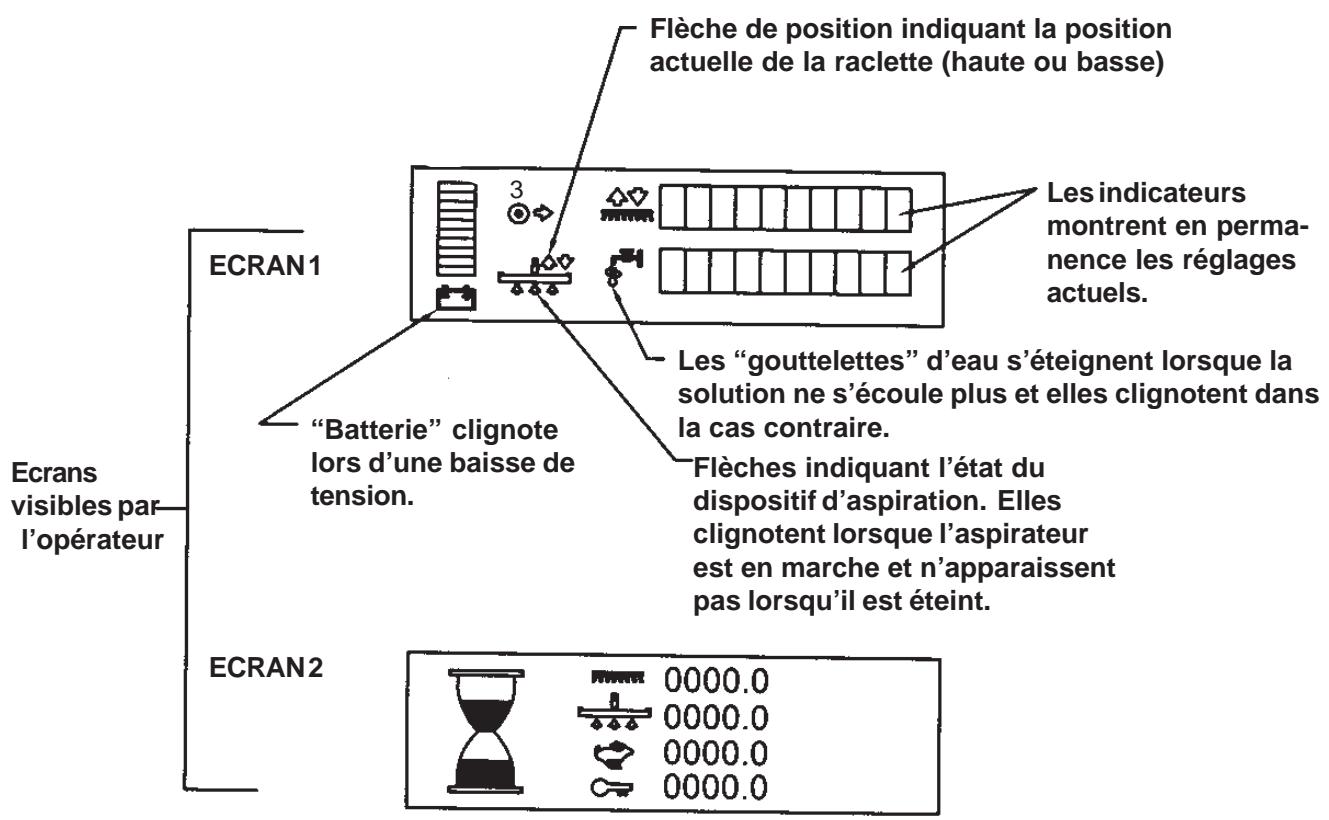

Écran LCD (cf. figure 2L)

L'écran principal indique le niveau de charge des batteries, la position des brosses, le statut de l'écoulement de la solution et la position de la raclette. Il indique également le nombre d'heures de fonctionnement de la machine et les codes d'erreur. REMARQUE : Lorsque le niveau de charge de la batterie devient insuffisant, le témoin de la batterie commence à clignoter et les moteurs des brosses/disques s'arrêtent.

Bouton affichage (cf. figure 2J)

Une pression sur le bouton noir Affichage permet de basculer entre les fonctions principales de la machine et le compteur horaire. Le compteur horaire indique le nombre d'heures de fonctionnement de la machine. Il affiche le temps de fonctionnement du moteur des brosses, du moteur d'aspiration, du moteur de déplacement ainsi que le temps total de fonctionnement.

Coupe-circuits (cf. figures 2K, 2L et 2M)

Les boutons de réinitialisation des coupe-circuits sont situés sur le panneau de commandes. Les coupe-circuits sont situés aux emplacements suivants : Éléments "K" et "L" - Moteur de la Brosse (35 A) ; Élément "M" - Commutateur à clé (5 A).

Si un disjoncteur se déclenche, déterminez lequel des moteurs ne fonctionne plus et mettez le commutateur à clé en position « OFF ». Attendez cinq minutes et appuyez sur le bouton de réinitialisation. Mettez le commutateur à clé en position « ON », et ré-essayez. Un technicien agréé doit être contacté si le disjoncteur se déclenche de nouveau.

Figure 2

Example

ECRAN3(Diagnostic)

Destiné au diagnostic uniquement. Reste éteint tant que la machine ne présente pas de panne. Lorsque la panne survient, l'icône et le code d'erreur apparaisent.

Consultez la rubrique "Codes d'erreur courants" située à la fin de la "Section Maintenance".

Commandes et fonctionnalites de la machine

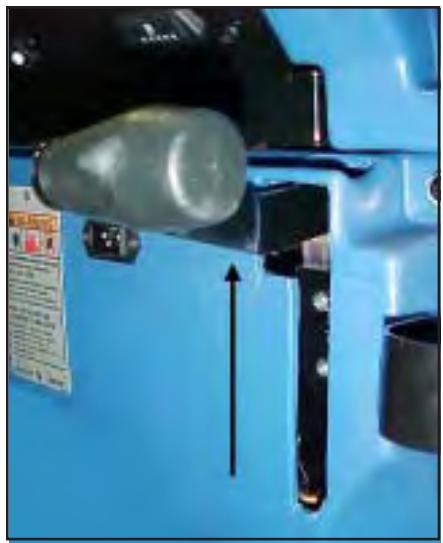

Manette de relèvement de la raclette (Modèle “Classe S“ uniquement). Cf. figures 3a, 3b et 3c. La manette de relèvement de la raclette est située sous le panneau de commandes à droite. Elle permet de relever ou d'abaisser la raclette. Le moteur d'aspiration s'allume lorsque la raclette est abaissée.

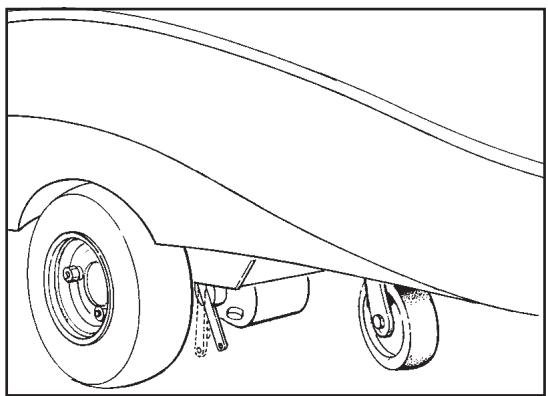

Frein de stationnement (en option). Cf. figure 4.

Le frein de stationnement empêche tout mouvement de la machine. Le frein est situé du côté gauche du moteur de la boîte-pont. Mettez le commutateur à clé en position "off" ou débranchez l'alimentation des batteries pour actionner le frein.

Un levier mécanique est installé sur le frein. Ce levier est une commande d'urgence. Pour relâcher manuellement le frein, faites pivoter le levier vers l'arrière de la machine (dans le sens inverse des aiguilles d'une montre). Pour remettre le frei en position normale ou pour enclencher le frein, faites pivoter le levier vers l'avant de la machine (dans le sens des aiguilles d'une montre). REMARQUE: Si le levier est laissé en position d'urgence, le frein ne fonctionnera pas avec le commutateur à clé, et la machine ne fonctionnera pas.

MISE EN GARDE: Ne pas activer le frein lorsque la machine se déplace.

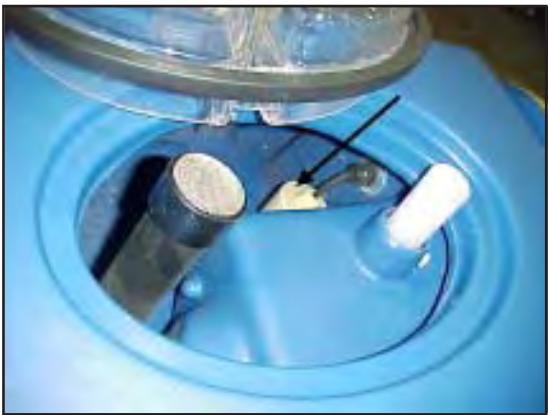

Arrêt de l'aspiration. Cf. figure 5.

Le commutateur d'arrêt du moteur d'aspiration est situé dans le réservoir de récapération. Il est automatiquement le moteur d'aspiration lorsque le réservoir de récapération est plein.

Figure 4

Figure 5

Figure 3a

Figure 3b

Figure 3c

Installation des batteries

Les Scrubtec 770, 784 et 795 utilisent six batteries de 6 volts. Les batteries sont situées dans le compartiment à batteries, sous le réservoir de récupération.

Pour installer les batteries, appliquez la procédure suivante:

1. Mettez le commutateur à clé en position « ON »
2. Assurez-vous que les deux réservoirs sont vides.
3. Débranchez les flexibles du réservoir de récapération (réservoir supérieur) et mettez les commutateurs du moteur d'aspiration et d'arrêt de l'aspiration en position « Off »
4. Retirez le dispositif de fixation du réservoir.
5. Déposez le réservoir de récupération.
6. Placez les batteries dans le réservoir de solution comme indiqué dans les figures 6a et 6b.

AVERTISSEMENT: En soulevant les batteries sans aide, vous risquez de vous blesser. Faites-vous aider pour soulever les batteries. Les batteries sont lourdes.

AVERTISSEMENT: Travailler avec des batteries peut être dangereux! Portez toujours des lunettes et des vêtements de protection lorsque vous travaillez à proximité des batteries. NE PAS FUMER!

1. Connectez les câbles de batterie entre les batteries et installez un long câble de batterie comme indiqué. Cf. figures 6a et 6b.
2. Installez le réservoir, rebranchez les flexibles et insérez les connecteurs du moteur d'aspiration et du commutateur d'arrêt de l'aspiration. Remettez le dispositif de fixation du réservoir en place.

REMARQUE: Charger les batteries avant d'utiliser la machine.

Figure 6a

Figure 6b

Entretien des batteries

L'alimentation électrique de la machine est assurée par des batteries d'accumulateurs. Les accumulateurs nécessitent un entretien préventif.

AVERTISSEMENT : Travailler avec des batteries peut etre dangereux! Portez toujours des lunettes et des vetements de protection lorsque vous travailliez a proximite des batteries. NE PASFUMER!

Afin de maintenir les batteries en bon état, suivez ces instructions

1. Veillez àMAINTER en permanence un niveau d'electrolyte suffisant. Le niveau correct se situe entre 6.35 cm endessous du fond du tube de chacun des compartments et au-dessus du sommet des plaques. Vérifiez le niveau d'electrolyte à chaque fois que vous rechargez les batteries. Cf. figure 7.

REMARQUE: Vérifiez le niveau d'électrolyte avant de recharger les batteries. Assurez-vous que les plaques de chaque compartiment sont recouvertes d'électrolyte. Ne remplissez pas les compartiments avant de recharger la batterie. L'électrolyte augmente de volume lors du chargement. Par conséquent, l'électrolyte risque de déborder des compartiments. Ne complétez le remplissage des compartiments avec de l'eau distillée qu'après le chargement.

MISE EN GARDE : Les batteries risquent d'être irrémédiablement endommagées si l'électrolyte ne recouvre pas entièrement les plaques. Veillez à maintenir en permanence un niveau d'électrolyte suffisant.

MISEENGARDE: Un endommagement de la machine et un déversement des batteries risquent de se produit si les batteries sont trop remplies. Ne replisse pas les batteries au-delà du fond du tube de chaque cellule. Essuyez toute trace d'acide présente sur la machine ou au sommet des batteries. N'ajoutez jamais d'acide une fois la batterie installée.

MISE EN GARDE : L'eau du robinet peut contenir des contaminants qui risquent d'endommager les batteries. Les batteries ne doivent être remplies qu'avec de l'eau distillée.

1. Veillez à ce que le dessus des batteries soit toujours propre et sec.

Veillez à ce que les bornes et les connecteurs soient propres. Pour nettoyer le dessus des batteries, utilisez un chiffon humidifié avec une légère solution d'ammoniaque ou de bicarbonate de soude. Pour nettoyer les bornes et les connecteurs, utilisez un outil de nettoyage spécifique. Ne laissez pas l'ammoniaque ou le bicarbonate de soude pénétrer dans les batteries.

1. Veillez à ce que les batteries soient chargées.

Figure 7

Chargement des batteries

AVERTISSEMENT: Le chargement des batteries dans une zone sans ventilation peut ajuster risque d'entraîner une explosion. Afin d'éviter tout risque d'explosion, ne rechargez les batteries que dans un endroit bien ventilé.

AVERTISSEMENT: Les batteries au plomb générent des gaz susceptibles d'exploser. Tenez les batteries éloignées de toute étincelle et de toute flamme. NE PAS FUMER!

Suivez la procédure ci-dessous pour recharger les batteries :

1. Assurez-vous que le commutateur à clé est en position « OFF »
2. Avant de recharger les batteries, le compartiment des batteries doit être ventilé. Pour aérer le compartiment, relevez le réservoir de recapture jusqu'à ce qu'il se verrouille en position ouverte (Cf. figure 8). Pour refermer le réservoir, tirez le levier vers le haut puis abaissez lentement le réservoir jusqu'à ce qu'il se verrouille en position fermée.

MISE EN GARDE: Veillez à ce que le réservoir soit vide avant de tenter de le soulever.

AVERTISSEMENT: Ne pas utiliser la machine ou procéder à une opération de maintenance sur cette dernière lorsque le réservoir de réception est ouvert. Il risque d'être chaud et de se refermer brutalement.

1. Placez le chargeur sur une surface plane. Vérifiez que les évents latéraux sont séparés d'au moins deux pouces (6 mm) des parois et des autres objets. Vérifiez qu'aucun objet n'est situé près des évents au bas du chargeur.
2. Débranchez les câbles de batterie.
3. Branchez le connecteur CC du chargeur au connecteur de batterie. Cf. le schéma n° 8A.
4. Branchez le cordon CA du chargeur de batterie situé au dos de la machine à une prise secteur de 10 A (min) et 230 V correctement mise à la masse.
5. Vérifiez que le témoin s'allume, signalant que le chargement a commencé. Lorsque le(s) témoin(s) clignote(nt), les batteries sont chargées. Un témoin vert allumé en continu indique que les batteries sont complètement rechargées.

REMARQUE: Assurez-vous que le chargeur est branché dans un circuit qui n'est pas déjà utilisé par un autre équipement. Les coupe-circuits pourraient se déclencher et le chargement ne pas s'effectuer.

AVERTISSEMENT: Ne chargez jamais une batterie sèche avec un chargeur non adapté. Suivez scrupuleusement les instructions données par le fabricant des batteries et du chargeur de batterie.

REMARQUE: Afin d'éviter d'endommager gravement les batteries, évitez de les laisser se décharger complètement. Ne laisser jamais les batteries complètement déchargées, même si la machine n'est pas utilisée. Maintenez le réservoir de recharge ouvert lorsque vous rechargez les batteries. Toutes les 20 opérations de recharge, vérifiez le niveau d'électrolyte et complétez, si nécessaire, avec de l'eau distillée.

Figure 8

Figure 8A

Installation des brosses ou des entraîneurs de disque

Pour installer les brosses ou les entraineurs de disque sur la machine, appliquez cette procédure :

1. Mettez le commutateur à clé en position « ON »
2. Mettez le commutateur de position des brosses en position « UP »
3. Mettez le commutateur à clé en position « OFF »
4. Allez à l'avant de la machine.
5. Retirez le dispositif de fixation des protections situées à gauche et à droite des brosses et retirez-les. Cf. figure 9.
6. Placez une brosse ou un entraîneur de disque sous la plaque du moteur des brosses. Cf. figure 10.
7. Alignez les saillies sur l'axe de cardan du moteur à l'aide des fentes situées sur l'axe de cardan des brosses.
8. Poussez la Brosse vers le haut jusqu'à ce que les axes se verrouillent.
9. Répétez les étapes 6, 7 et 8 pour installer la seconde brosse ou le second entraineur de disque.

Retrait des brosses ou des entraîneurs de disques

Pour retirer les brosses ou les entraîneurs de disques de la machine, appliquez la procédure suivante:

1. Mettez le commutateur à clé en position « ON »
2. Mettez le commutateur de position des brosses en position « UP »
3. Mettez le commutateur à clé en position « OFF »
4. Allez à l'avant de la machine.
5. Poussez les deux côtés de l'arosse ou de l'entraineur de disque vers le bas jusqu'à ce que les axes se libèrent.

Figure 9

Figure 10

Utilisation du système one touch (modèle de “classe l “uniquement)

Le nettoyage One Touch est une nouvelle fonction proposée par l'autolaveuse autoportée Focus. Les réglages d'usine par défaut sont : 2 bars pour la pression des brosses, 4 bars pour le débit d'écoulement de la solution lavante et la raclette en position basse.

1. Enoncez et relâchez le bouton vert pour activer les fonctions de nettoyage (Cf. figure 11A).
2. La raclette et la brosse s'abaissent vers le sol et le moteur d'aspiration démarre. REMARQUE: Le commutateur de position de la raclette doit être en position centrale pour que la raclette puisse fonctionner à l'aide du bouton One Touch (Cf. figure 11B).
3. Les brosses et l'écoulement de la solution ne commencent à fonctionner que lorsque la machine se met à avancer.
4. Le nettoyage sera effectué selon les réglages usine par défaut. Cependant, vous pouvez reprogrammer ces réglages en fonction de vos besoins. Voir la section « Reprogrammation d'un bouton One Touch »
5. Pour arrêter le processus de nettoyage, appuyez de nouveau sur le bouton vert : la solution cesse de s'écouler, les brosses se relèvent, la raclette se relève également peu de temps après et le moteur s'éteint.

REMARQUE : Ceci est destiné à être effectué lorsque la machine avance. Si cette opération est effectuée à l'arrêt, de la solution risque de rester sur le sol.

Reprogrammation d'un bouton one touch

Si vous ne souhaitez pas utiliser les réglages usine, vous pouvez reprogrammer ces réglages en suivant la procédure ci-dessous.

1. Placez la machine dans la configuration de nettoyage désirée en utilisant le bouton One Touch et chacun des commutateurs.
2. Maintenez le bouton One Touch vert enfoncé jusqu'à ce que l'écran LCD clignote, puis relâchez le bouton. REMARQUE: le temps nécessaire est d'environ 5 secondes.
3. Lorsque vous activez ou que vous désactivez le bouton One Touch, ce bouton est désormais programmé en fonction de vos préférences de nettoyage. Ces réglages seront maintenus jusqu'à ce que vous coupiez l'alimentation électrique ou que vous les reprogrammiez. REMARQUE : Lorsque vous programmez un bouton One Touch, assurez-vous que la raclette est en position automatique (milieu), sinon vous pourriez programmer la raclette pour qu'elle soit always en position haute ou basse.

Restauration des paramètres par défaut d'un bouton one touch

Pour restaurer les réglages d'usine, appliquez la procédure suivante :

1. Maintenez le bouton One Touch vert enfoncé jusqu'à ce que l'écran LCD clignote deux fois (à 5 secondes d'intervalle). Cf. figure 11. REMARQUE: le temps nécessaire est d'environ 10 secondes.
2. Les réglages devraient revenir à 4 bars de pression pour la solution et à 2 bars de pression pour les brosses. REMARQUE: Le commutateur d'aspiration doit être en position centrale pour correspondre aux réglages usine.

Figure 11

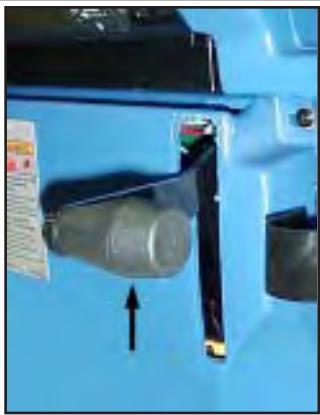

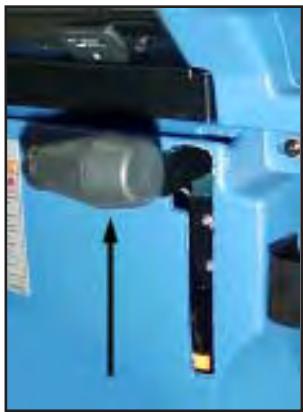

Utilisation de la raclette (modèles de “classe s” uniquement)

La raclette essuie le sol tandis que le moteur d'aspiration enlève la solution sale du sol. Utilisez votre main droite pour abaisser ou relever la manette de commande de la raclette. Suivez la procédure ci-dessous pour utiliser la raclette :

1. Pour abaisser la raclette et allumer le moteur d'aspiration, déplacez la manette de commande de la raclette vers la droite et vers le bas. Cf. figure 12.
2. Pour relever la raclette, relevez la manette de commande. Cf. figure 13.

Remarque : lorsque la manette est en position centrale, le moteur d'aspiration continue à fonctionner et la raclette n'est plus en contact avec le sol afin d'éviter toute vidange.

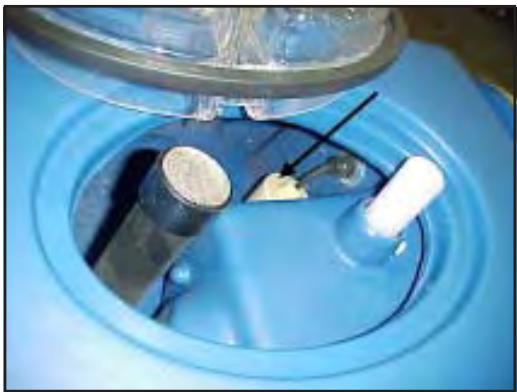

Remplissage du réservoir de solution

MISEENGARDE: Faites attention à ce que l'eau ou la solution Ne pénétre pas par l'ouverture du moteur d'aspiration. Cf. figure 14.

Le réservoir de solution peut être rempli par l'avant ou à l'aide du tuyau de vidange situé à l'arrière de la machine. Appliquez la procédure suivante pour remplir le réservoir de solution :

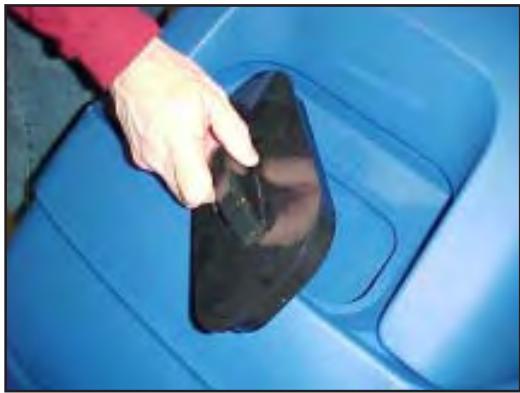

1. Retirez le couvercle du réservoir de solution. Cf. figure 15.
2. Remplissez le réservoir de solution avec de l'eau.
3. Ajoutez un agent nettoyant dans l'eau. Consultez les indications figurant sur le bidon pour connaître la quantité correcte.

AVERTISSEMENT: Les solutions aquareuses ou les produits de nettoyage utilisés avec ce type de machine peuvent laisser des zones humides au sol. Ces zones peuvent s'avérer dangereuses pour l'opérateur et pour les autres personnes. Veillez à toujours placer une pancarte ATTENTION à proximité de la zone que vous nettoyez.

AVERTISSEMENT: Les machines peuvent enflammer les matériaux inflammables et les vapeurs. N'utilise pas cette machine avec ou à proximité de combustibles, de poussière agro-alimentaire, de solvants et de diluants. N'utilise que la concentration de liquide de nettoyage recommandée par le fabricant du produit.

AVERTISSEMENT: Clarke recommende une température d'eau maximum de 49°C.

1. Remettez le couvercle du réservoir de solution en place.

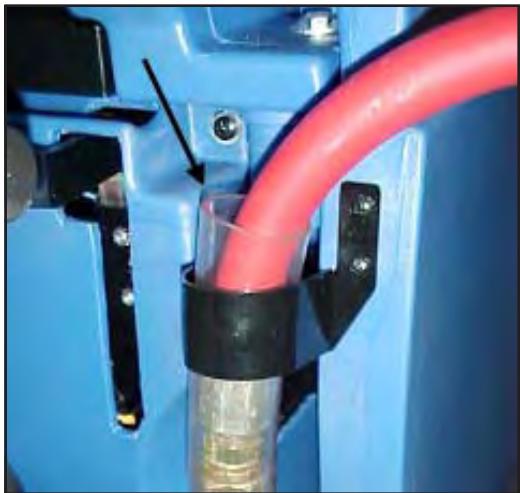

2. Lorsque vous remplissez la machine par l'arrière, positionnez le flexible de vidange contre la fixation et insérez le flexible comme indiqué dans la figure 16. Le niveau de solution peut être vérifié depuis l'arrière de la machine.

Figure 12

Figure 13

Figure 14

Figure 15

Figure 16

Conduite de la machine

REMARQUE: Mettez la machine en vitesse lente (Cf. figure 17). Utilisez la machine dans une zone ne comptant ni meubles, ni objets jusqu'à ce que vous sachiez faire les choses suivantes :

1. Déplacez la machine en ligne droite, en avant et en arrêté.
2. Arrêtez la machine en toute sécurité.
3. Déplacez la machine en ligne droite après l'avoir fait tourner.

Suivez la procédure ci-dessous pour déplacer la machine :

1. Mettez le commutateur à clé en position « ON »
2. Mettez le commutateur de position des brosses en position « UP »
3. Relevez la raclette.

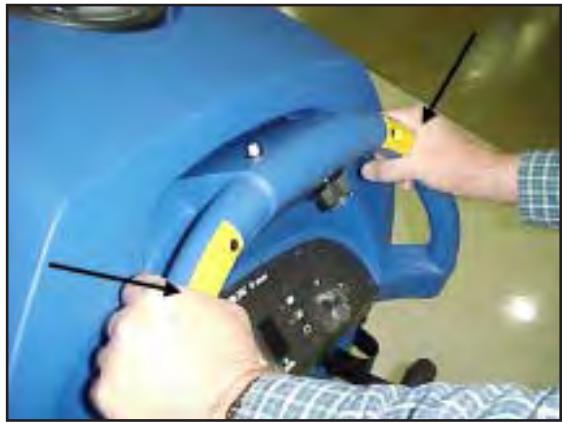

4. Pour avancer, poussez l'un des deux (ou les deux) commutateurs jaunes de marche avant (Cf. figure 18).
5. Pour stopper la machine, relâchez les commutateurs jaunes de marche avant.

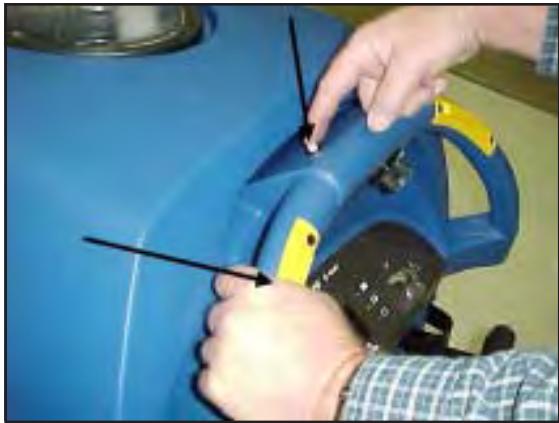

6. Pour recycler, enfoncer simultanément le bouton blanc de marche arrêté et l'un des commutateurs jaunes de marche avant (Cf. figure 19).
7. Pour faire tourner la machine, pousser l'arrière de la machine vers le côté.
8. Lorsque vous arrêtez la machine, mettez le commutateur à clé en position « OFF ».

Nettoyage d'un sol

AVERTISSEMENT: Les solutions aqueuses ou les produits de nettoyage utilisés avec ce type de machine peuvent laisser des zones humides au sol. Ces zones peuvent s'avérer dangereuses pour l'opérateur et pour les autres personnes. Veillez à toujours placer une pancarte ATTENTION à proximité de la zone que vous nettoyez.

Pour nettoyer un sol, appliquez la procédure suivante :

1. Mettez de l'eau et un agent chimique nettoyant dans le réservoir de solution.

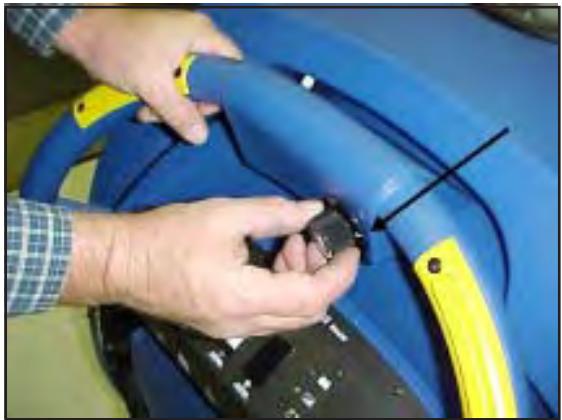

2. Mettez le commutateur à clé en position « ON ». Si vous utilisez la fonction One Touch, enfonsez le bouton vert et passez à l'étape 6 (modèles deluxe uniquement).
3. Abaissez la raclette.
4. Mettez le commutateur de position des brosses en position « DOWN »
5. Réglez le début d'écoulement de la solution selon vos besoins.
6. Faites avancer la machine sur le sol.
7. Faites un virage à.

REMARQUE : Lorsque vous effectuez des passages multiples sur un sol, faites se chevaucher les couloirs de nettoyage d'environ 5 cm.

REMARQUE : Lors de la plupart des opérations de nettoyage, vous appliquerez et retirerez la solution en une seule et même opération.

Figure 17

Figure 18

Figure 19

Nettoyage d'un sol très sale

Pour nettoyer un sol très sale, appliquez la procédure suivante :

1. Appliquez la solution sur le sol.
2. N'abaissez pas la raclette.
3. N'allumez pas le moteur d'aspiration.
4. Abaissez la Brosse et nettoyez le sol.
5. Laissez la solution sur le sol suffisamment longtemps pour que celle-ci commence à nettoyer le sol.
6. Nettoyez de nouveau le sol avec un peu plus de solution, ramassez l'excédent de solution à l'aide de la raclette.

Entretien

AVERTISSEMENT: L'entretien et les réparations ne doivent être effectués que par un technicien/agréé.

AVERTISSEMENT: Videz toujours les réservoirs de solution et de récapération avant toute opération de maintenance.

AVERTISSEMENT: Veillez à ce que tous les dispositifs de fixation soient serrés.

Ces opérations de maintenance doivent être faites tous les jours.

Veillez à ce que la machine soit toujours propre : elle nécessitera ainsi moins de réparations et durera plus longtemps.

Procédure à suivre avant de commencer une session de travail

1. Mettez le commutateur à clé en position « OFF »
2. Débranchez le chargeur de la prise CA et enroulez le cordon dans son emplacement situé à l'arrière de la machine.
3. Assurez-vous que le couvercle du réservoir de récapération est bien fermé (Cf. figure 20).

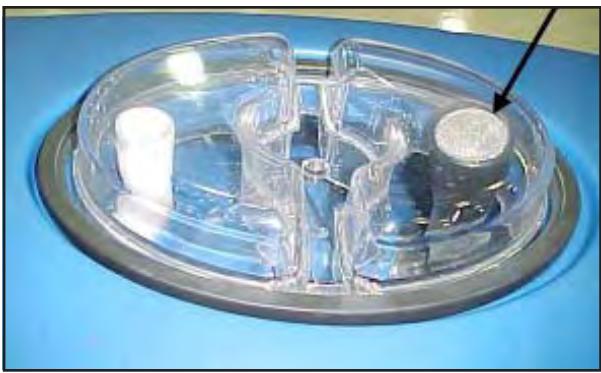

4. Assurez-vous que le filtre du moteur d'aspiration est propre et en position (Cf. figure 20).
5. Assurez-vous que la valve du flexible de vidange du réservoir de récapération est propre. Fermez complètement la valve.
6. Assurez-vous que les compartments des brosses sont en position sur la tête de brossage.
7. Assurez-vous que les brosses sont en position et correctement installés.
8. Vérifiez l'installation de la raclette et de son flexible.

Figure 20

Procédures à appliquer à la fin de la session de travail

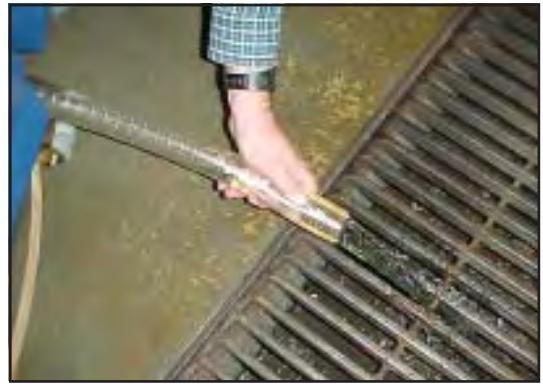

1. Vidangez le réservoir de solution (figure 21A) et le Réservoir de récapération (figure 21 B). Pour vidanger les réservoirs, appliquez la procédure suivante :

a. Mettez le commutateur à clé en position « OFF » b. Retirez le flexible de l'arrière de la machine. c. Placez l'extrémité du flexible au-dessus d'un point d'écoulement des eaux ou d'unseau. d. Réservoir de récuperation :

Tournez le corps de valve vers la gauche (voir figure 22). Pour ouvrir complètement la valve, tournez le corps de valve entièrement vers la gauche et sortez le corps de valve.

Réservoir de solution : Lorsque le flexible est placé en-dessous du niveau de l'eau, l'eau commence à s'écouler (Cf. figure 23).

1. Rincez les réservoirs à grande eau. Pour rincer les réservoirs, mettez de l'eau propre dans le réservoir en utilisant son orifice supérieur.
2. Si le réservoir ou le flexible de vidange est bouché, utilisez de l'eau sous pression pour rincer le réservoir ou le flexible. Mettez le tuyau d'eau dans le flexible de vidange.
3. Laissez les réservoirs et les valves des flexibles sécher à l'air libre.
4. Vérifiez le balai de la raclette. Utilisez un chiffon pour nettoyer le balai de la raclette. Si le balai de la raclette est abîmé ou usé, retournez-le ou remplacez-le.
5. Vérifiez et nettoyez la fixation du couvercle du réservoir de récupération. Utilisez une solution nettoyante douce et rincez les pièces à l'eau claire.

Vérifiez les batteries et ajoutez de l'eau distilled si nécessaire. Le niveau maximum se situe à 6,35 mm du fond du tube de chaque cellule.

MISE EN GARDE : L'eau du robinet peut contenir des contaminants qui risquent d'endommager les batteries. Les batteries ne doivent être remplies qu'avec de l'eau distilled.

AVERTISSEMENT: Les batteries au plomb générent des gaz susceptibles de provoquer une explosion. NE PAS FUMER. Portez toujours des lunettes et des vêtements de protection lorsque vous travaillez à proximité des batteries.

Utilisez un chiffon propre pour essuyer la surface de la machine.

Chargez les batteries. Consultez les instructions données dans la section de ce Manuel intitulée « Rechargement de la batterie »

Figure 21

Figure 22

Figure 23

Entretien

Ces opérations de maintenance doivent être faites toutes les semaines:

AVERTISSEMENT: L'entretien et les réparations ne doivent être effectués que par un technicien agréé. Videz toujours les réservoirs de solution et de récuperation avant toute opération de maintenance. Veillez à ce que tous les dispositifs de fixation soient serrés.

AVERTISSEMENT: Portez toujours des lunettes et des vêtements de protection lorsque vous travaillez à proximité des batteries. Ne placez aucun outil, ni aucun autre objet métallique sur les bornes de la batterie ou sur le dessus des batteries.

MISE EN GARDE: Afin d'éviter d'endommager la machine, et d'éviter tout débordement de la batterie, ne replissez pas les batteries au-delà du sommet du tube de chaque compartiment. Essuyez toute trace d'acide présente sur la machine ou au sommet des batteries. N'ajoutez jamais d'acide dans les batteries une fois celles-ci installées.

REMARQUE: Mettez toujours le commutateur à clé en position « off » avant de procéder à une opération de maintenance sur la machine.

AVERTISSEMENT : Portez toujours des lunettes de protection et des vêtements adaptés lorsque vous travaillez à proximité des batteries. NE PAS FUMER!

1. Pour inspecter les batteries, relevez le réservoir de récupération jusqu'à ce qu'il se verrouille en position haute. Voir la figure 24.
2. Déconnectez les batteries. Utilisez un chiffon et une solution d'ammoniaque ou de bicarbonate de soude pour essuyer le dessus des batteries. Nettoyez les bornes de la batterie. Reconnectez les batteries.
3. Vérifiez que les flexibles ne présentent aucune fuite, aucune obstruction et notamment d'autres dommages.
4. Vérifiez et nettoyez le filtre du flexible du réservoir de solution. Suivez la procédure ci-dessous pour nettoyer le filtre :

a. Tournez le connecteur vers la gauche. b. Retirez et nettoyez le filtré. c. Installez le filtré dans le flexible. Tournez le connecteur vers la droite pour connecter le flexible.

1. Utilisez un pistolet graisseur pour lubrifier la roue d'entraînement et les galets pivotants. Cf. figure 25.
2. Vérifiez la pression des pneus. Celle-ci doit être d'environ 50 psi.

Figure 24

Figure 25

Entretien

1. Vérifiez que la raclette et que les brosses ou les disques ne soient pas endommagés.
2. Vérifiez que la raclette et que le flexible d'aspiration ne sont pas endommagés, ne fuient pas et ne sont pas bouchés.

Entretien de la raclette

Suivez la procédure ci-dessous pour retirer la raclette :

1. Retirez la raclette en dévissant les deux molettes de fixation qui retiennent la raclette sur la machine. Déposez la raclette. Cf. figure 26.
2. Vérifiez le balai de la raclette.
3. Si le balai est usé, tournez-le jusqu'à ce qu'une nouvelle arête soit en position de nettoyage.
4. Réinstallez la raclette sur la machine.

Réglage de la raclette

Les réglages suivants sont effectués en usine, cependant ils peuvent nécessiter un léger ajustement.

Réglage de la pression de la raclette:

Référez-vous à la figure 27 pour régler la pression de la raclette. Un réglage correct génère une courbure régulière du balai arrêté lorsque la machine avance. Pour augmenter la pression, serrez les écrous situés de chaque côté du bras pivotant. Pour réduire la pression, dévissez les écrous situés de chaque côté.

Réglage de l'inclinaison de la raclette:

L'inclinaison de la raclette permet au balai arrêté de se relever au centre ou aux extrémités, en fonction de la direction dans laquelle l'inclinaison a été modifiée. Pour régler l'inclinaison, réferez-vous à la figure 28. Dévissez les vis "X" gauche et droite. Afin d'abaisser le balai arrière au centre, placez "Y" vers le bas. Pour abaisser les deux extrémités, placez "Y" vers le haut. Procédez par très petits ajustements et continuez jusqu'à ce qu'une déformation uniforme soit atteinte. La modification de l'inclinaison peut nécessiter un réglage de la pression exercée sur la raclette.

Figure 26

Figure 27

Figure 28

Réglage des balais de la raclette:

Lorsqu'il est correctement installé, le balai avant doit être à environ 6 au-dessus du balai arrêté. Cf. figure 29.

Réglage des roues de maintien de la raclette :

Les roues de maintien doivent être réglées à environ 12 aau dessus du sol le balai arrêté touchant le sol. Cf. figure 31.

AVERTISSEMENT: L'entretien et les réparations doivent être effectués par du personnel autorisé.

AVERTISSEMENT: L'entretien et les réparations ne doivent être effectués que par un technicien/agréé.

Consultez votre personnel d'entretien agréé ALTO pour effectuer les procédures d'entretien.

N'utilisez que des pièces d'origine ALTO.

Nettoyage du tuyau d'écoulement de la solution

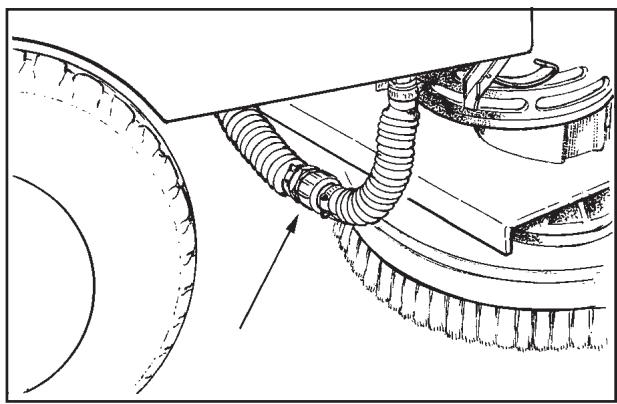

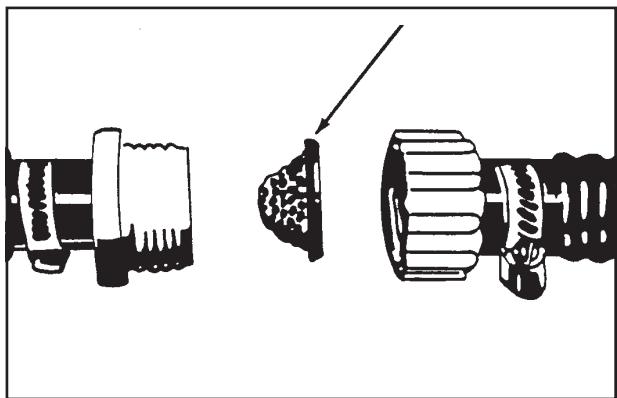

Si le tuyau d'écoulement de la solution se bouche, retirez le filtre du compartiment des brosses (figure 30) et retirez l'écran du filtre (figure 31). Nettoyez-le ou remplacez-le. Replacez le filtre dans son emplacement.

Figure 29

Figure 30

Figure 31

RESOLUTION DES PROBLEMES RENCONTRES AVEC LA MACHINE

PROBLEM	CAUSE	ACTION
La machine ne recoupère pas toute l'eau présente sur le sol.	La raclette est relevée.Lé réservoir de récapération est plein.Lé filtré de solution est sale.La raclette, son flexible ou son tuyau sont bouchés ou endommagés.Le moteur d'aspiration ne fonctionne pas.Lé flexible de la raclette est déconnecté.Lé balai de la raclette est endommagé, use ou mal installé.La pression de la raclette est mal réglée.Les joints du couvercle du réservoir de récapération sont endommagés.	Abaissez la raclette.Vidangez le réservoir.Nettoyez le filtré.Débouchez-le ou réperez-le.Vérifiez le disjoncteur qui s'est déclenché.Faites réparer la machine par un technien agréé Connectez le flexible.Remplacez ou returnez les balais de la raclette.Installes correctement le balai de la raclette.Réglez la pression exercée sur la raclette.Remplacez les joints.
Les batteries ne fonctionnent pas aussi longtemps que prévu.	Les bornes des batteries sont sales ou endommagées.Lé niveau d'électrolyte est trop bas.Les batteries ne sont pas entièrement chargées.Lé chargeur est endommagé.La batterie est défektueuse.Les batteries sont débranchées.	Nettoyez les bornes et les connecteurs.Remplacez les cables endommagés. Chargez les batteries.Ajoutez de l'eau distillée dans chaque cellule et rechargez les batteries.Rechargez les batteries pendant un cycle complet de charge de 16 heures.Faites réparer le chargeur par un technien agréé.Vérifiez la tension de chaque cellulependant le déchargement.Connections les batteries.
Le nettoyage est irrégulier.	Les brosses ou les disques sont usés.La brosse, les galets pivotants ou la valve du réservoir de solution sont endommagés.Lé moteur des brosses ne fonctionne pas.Lé niveau de solution est faible.	Remplacez la brosse ou le disque.Faites réparer la machine par un technien agréé.Vérifiez le disjoncteur et réinitialisiez-le.Vérifiez que les connexions sont correctes.Remplacez le réservoir de solution.REMARQUE: si le moteur continue à s'arrête, consultez un technien agréé.
La machine ne démarre pas.	La machine perd de la puissance.	Initialiséz le coupe-circuit.Vérifiez les connexions du cable au moteur de déplacement.Remplacez les fusibles.Vérifiez les connexions de la batterie.Vérifiez la position du levier du frein de stationnement (s'il est installé)REMARQUE: si le moteur continue à s'arrête, consultez un technien agréé.

Scrubtec 770 L, 784 L et 795 L codes d'erreur courants

CODE ERREUR	CAUSE	ACTION
3100	Court-circuit probable du dispositif d'alimentation.	Vérifiez les connexions au niveau de la transmission, de la Brosse et du moteur d'aspiration sur le trio et vérifie le câblage de ces connecteurs jusqu'àux moteurs de déplacement, des brosses et d'aspiration.
3101
3102
3103
3104
3105
7600	Circuit ouvert sur les moteurs de la Brosse et sur le câblage du moteur des brosses.	Vérifiez la connexion du moteur des brosses sur le trio et vérifie le câblage entre ce connecteur et le moteur des brosses.
7603	Court-circuit possible au niveau du moteur des brosses ou du câblage.
7800	Court-circuit au niveau du moteur de déplacement.	Vérifiez la connexion du moteur de déplacement sur le trio et le câblage jusqu'àu moteur.
7802	Le moteur de déplacement a atteint la limite de la durée de repli.	Pente trop fortou machine butant contre un obstacle ou une marche.
9000	Brosses non adaptées	Brosses
2F01	Système de transmission activé avant que le commutateur à clé ne soit mis en position "ON".	Relâchéz puis ré-enforcez le commutateur de déplacement.

REMARQUE: EN CAS DE CODE ERREUR/PANNE, ETEIGNEZ PUIS RALLUMEZ LE COMMUTATEUR A CLE.

Pour plus de codes d'erreur et plus d'explications, contactez un Centre de service ALTO.

Accessions

Description	N° de pieces
Power Wand System Kit	10 892A
Kit système de recyclage ESP	10 894A
Soft Caster Asm.	52 127A
Kit d'entretien Clarke	14 607A
Bras de raclette, en option 29" (modèle 770 uniquement)	18 818A
Roue, remplie de mousse	59 955A
Kit frein de stationnement électrique Imperial	10 684A
Système de maintenance de la batterie Clarke (CBMS)	53 390A

Balais de raclette en option:

Machine	Balai	Type	Matériau	Longueur	N° de piece
770	Intérieur	En option	Uréthane, nervuré	65.7 cm	30 951A
770	Intérieur	En option	Urethane, à encoches, 1.5 mm	65.7 cm	30 955A
770	Intérieur	En option	Uréthane, nervuré	91.1 cm	30 952A
770	Intérieur	En option-Injecté	Uréthane, à encoches, 1.5 mm	91.1 cm	30 957A
784	Intérieur	En option	Uréthane, nervuré	102.2 cm	30 953A
784	Intérieur	En option-Injecté	Uréthane, à encoches, 1.5 mm	104.1 cm	30 958A
795	Intérieur	En option	Uréthane, nervuré	116.8 cm	30 954A
795	Intérieur	En option-Injecté	Urethane, à encoches, 1.5 mm	116.8 cm	30 959A
770	Extérieur	En option	Nitrile, Solide	71.4 cm	30 938A
770	Extérieur	En option	Nitrile, Solide	97.8 cm	30 936A
784	Extérieur	En option	Nitrile, Solide	107 cm	30 937A
795	Extérieur	En option	Nitrile, Solide	122 cm	30 939A
Brosses:	Taille		Description	N° de piece
	43.2 cm		Poly	11 424B
	43.2 cm		Grit-Heavy	11 425B
	43.2 cm		Grit-Medium	11 430B
	43.2 cm		Grit-Lite	10 384A
	43.2 cm		Soft Nylon	10875A
	35.6 cm		Poly	11 427B
	35.6 cm		Grit-Heavy	11 426B
	35.6 cm		Grit-Medium	11 431B
	35.6 cm		Grit-Lite	10 383A
	35.6 cm		Soft Nylon	10874A
	48.3 cm		Poly	11 434B
	48.3 cm		Grit-Heavy	11 433B
	48.3 cm		Grit-Medium	11 432B
	48.3 cm		Grit-Lite	10 385A
	48.3 cm		Soft Nylon	11 435B
Entraineurs de disque:
	Taille		N° de piece
	48.3 cm		17 524B
	43.2 cm		17520C
	35.6 cm		17521C

Conditions de garantie GAMME nettoyage de SOL

Votre machine de nettoyage de sol ALTO est garantie 12 mois à compter de la date d'achat (un justificatif devra être présenté). La garantie s'applique uniquement au distributeur aux conditions suivantes:

• Que le défaut soit du à des pièces manquantes, un défaut des matériaux ou un vice de construction. (L'usure courante, ainsi que les déchirures et mauvais usages ne sont pas couverts par la garantie).
• Que les réparations soient effectuées par du personnel disposant d'une formation sur les produits ALTO.
• Que seuls des accessoires d'origine aient été employés.
• Que le produit n'ait pas fait l'objet d'abus d'aucune sorte.
• Que les instructions du manuel d'opérateur aient été précautionneusement suivies.

En plus des conditions ci-dessus, ALTO garantit –uniquement au revendeur d'origine– le remplacement du chassis principal, les bacs à déchets, les réservoirs de solution et de récupération pour 8 ans contre tout défaut de fabrication et contre la rouille.

En guise de précision sur ce point, les déterminations liées à l'emploi de produits, ou les dépôts surfactiques de rouille ne constituent pas un défaut.

Moteurs (moteur thermique interne) (selon les cas)

La garantie du constructeur du moteur s'applique pleinement.

Toute question concernant les moteurs peut être transmise à ALTO.

Batteries (selon les cas)

La garantie du constructeur des batteries s'applique.

Toute question concernant les batteries doit être transmise à ALTO, ou au distributeur vous ayant fourni les batteries.

Chargeurs (selon les cas)

La garantie du constructeur des chargeurs s'applique.

Toute question concernant les chargeurs doit être transmise à ALTO, ou au distributeur vous ayant fourni les chargeurs.

ALTO NE SAURAIT ETRE TENU RESPONSABLE DES DOMAGES POUVANT RESULTTER D'UN PRODUIT OUD'une PIECE DEFECTUEUSE.

Cette garantie n'affecte pas vos droits légaux.

Nécessité, enlèvement à SCRUBTEC 770, 784, 795
