GEBRUIKSAANWIJZING SCRUBTEC 795 NILFISK

Bedienungshandbuch Manuel de l'utilisateur Gebruiksaanwijzing

PykoBoODCTBO NO 3KcPnyaTaun

SCRUBTEC 770 S

SCRUBTEC 770 L

SCRUBTEC 784 S

SCRUBTEC 784 L

SCRUBTEC 795 S

SCRUBTEC 795 L

NL Nederlands (62-91)

RU Pycckn (92-121)

Dit boek bevat belangrijke informatie over het gebruik en de veilige bediening van deze machine. Wanner u nalaat om dit boek te lezen voordat u uw ALTO machine gebruikt of service- of onderhoudsprocedures probeert uit te voeren, kan dat persoonlijk letsel voor uzelf of andere medewerkers en schade aan de machine of andere eigendommen tot gevolg hebben. U要去 opgeleid zijn voor de bediening van deze machine, voordat u deze mag gebruiken. Wanner uw medewerkers geen Engels hunnen lezen,要去 u deze handleiding aan hen latent uitleggen,voordat u hen deze machine maar bedieren.

Stuur aanvragen voor nieuwe exemplarenaar: ALTO, 2100 Highway 265, Springdale, Arkansas 72764.

Inhoudsopgave

Veiligheidsinstructies voor operators 63

Inleiding 64

65

Procedures voor het vervoer 67

Symbolen die worden gebruikt op 770, 784, 795 68

Bedieningspaneel 770 S, 784 S, 795 S 70

Bedieningspaneel 770 L, 784 L, 795 L 72

Displayschem voor 770 L, 784 L, 795 L 74

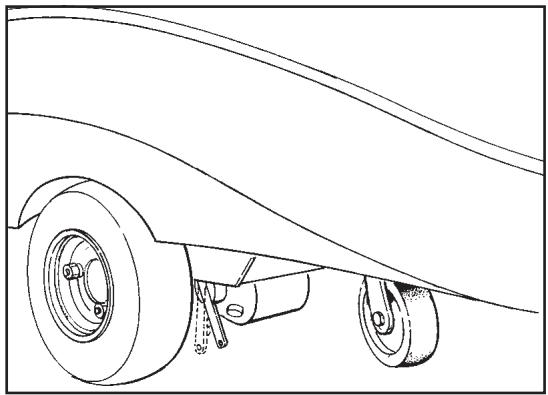

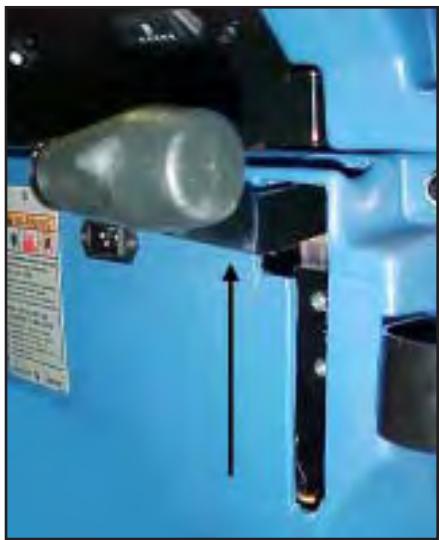

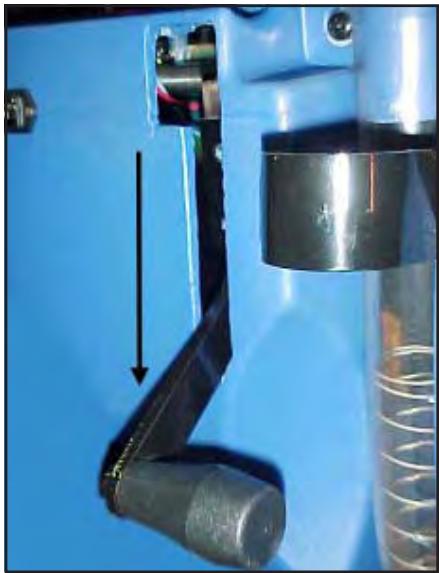

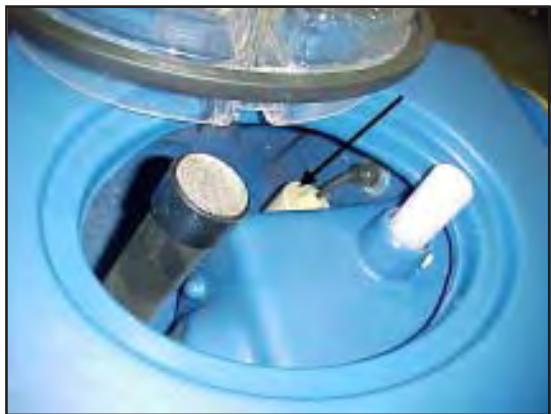

Bedieningselementen en eigenschappen van de machine 75

Voorbereiding van de machine op de wekzaamheden 76

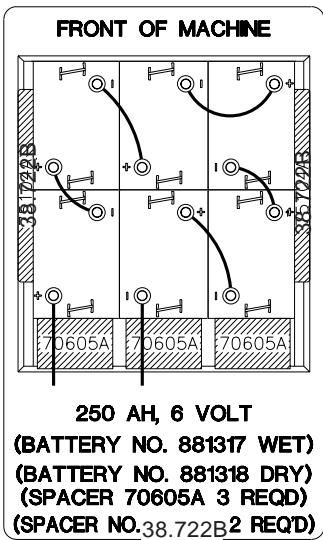

Installatie van de accu's 76

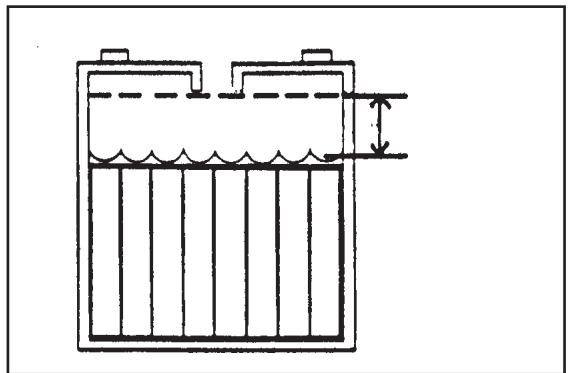

Accu-onderhoud 77

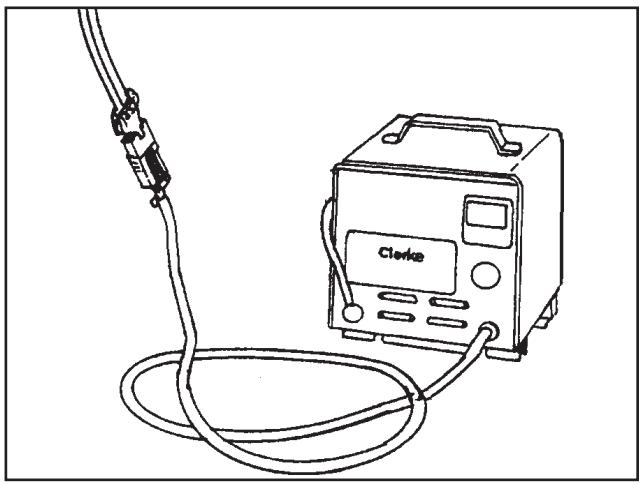

Opladen van de accu's 78

Installatie van de borstels of pads 79

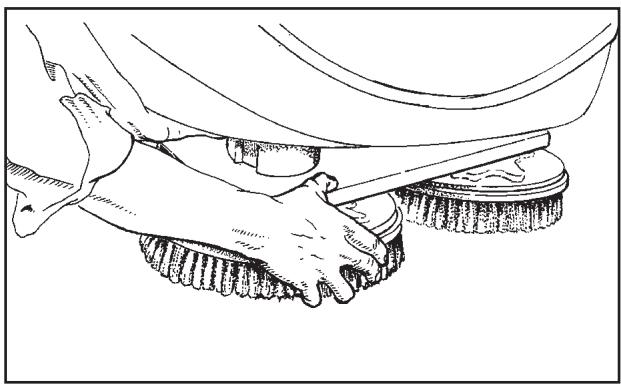

Demonteren van de borstels of pads 79

Bediening van de machine 80

Bediening van het One Touch system 80

Herprogrammeren van One Touch 80

Reset van One Touch maar de standard fabrieksinstellenen 80

Het gebruik van de squeezee (rakel) 81

Het vullen van de tank voor de oplossing 81

Het traverseren van de machine 82

Het reinigen van een vloer 82

Onderhoud 83

Het oplossen van problemen 88

Gangbare boutcodes (nadruk op 770 L, 784 L, 795 L) 89

Accessoires 90

FLOOR CARE GARANTIBESTEMMELSER 91

VEILIGHEIDSAANWIJZINGEN BEDIENEND PERSONEEL

GEVAAR:

Het Niet lezen en opvolgen van alle waarschuwingen voor GEVAAR kan zwaar of dodelijk lichamelijk letsel tot gevolg hebben. Lees alle statements over möglichk GEVAAR in uw gebruiksaanwijzing en op uw machine en volg de adviezen op.

WAARSCHUWING:

Wanner u een WAARSCHUWING Niet leest en ter harte neemt, kan dat persoonlijk letsel voor uzelf of anderen en materiele schade tot gevolg hebben. Lees alle WAARSCHUWINGEN in uw gebruiksaanwijzing en op uw machine en volg de adviezen op. Wanner u een met OPGELET gemarkeerd advies Niet leest en opvolgt, kan dat schade aan de machine of andere eigendommen tot gevolg hebben. Lees alle met OPGELET gemarkeerde adviezen in uw gebruiksaanwijzing en op uw machine en volg deze op.

OPGELET:

GEVAAR:

Wanner u nalaat om deze gebruiksaanwijzing te lezen voordat u uw ALTO machine gebruikt of service- of onderhoudsprocedures probeert uit te voeren, kan dat personlijk letsel voor uzelf of andere medewerkers en schade aan de machine of andere eigendommen tot gevolg hebben. U moet opgeleid zijn voor de bediening van deze machine, voordat u deze mag gebruiken. Wanner uw medewerkers geen Engels hunnen lezen, moet u deze handleiding aan hem lately uitleggergen, voordat u hen deze machine LAST bedieren.

GEVAAR:

Gebruik van een machine die Niet volledig gemonteerd is, kan persoonlijk letsel of materièle schade tot gevolg hebben. Gebruik deze machine Niet, totdat deze volledig samengebouwd is. Inspecteer de machine zorgvuldig voor gebruik.

GEVAAR:

Machines hunnen een explosie veroorzaken, wanner zij worden gebruikt in de buurt van ontvlambare materialen en dampen. Gebruik de machine Niet met of bij brandstoffen, graanstof, oplosmiddelen, verdunners of andere ontvlambare materialen. Deze machine is Niet geschikt voor het opnemen van gevaarlijk stof.

GEVAAR:

Loodaccu's met accuzuur genereren explosieve gassen. Houd vonken en open vuur uit de buurt van accu's. Rook nicht in de buurt van de machine. Laad de accu's alleen op in een ruimte met goede ventilatie. Vergeet nicht de AC oplader uit het stopcontact te trekken, voordat u met de machine gaat werken.

GEVAAR:

Werken met accu's kan gevaarlijk zich! Draag algtd oogbescherming en beschermende kleding, wonneer u in de buurt van accu's werkt. Doe alle jewelen af. Leg geen gereedschappen of andere metalen objecten op de accuaansluitingen of bovenop de accu's.

GEVAAR:

Het gebruik van een oplader met een beschadigde kabel kan elektrocutie tot gevolg hebben. Gebruik de oplader Niet, wanner de kabel beschadigd is.

WAARSCHUWING:

Wonneer u deze machine bediend vanaf enige andere plek dan de achterkant machine, kan dat persoonlijk letsel of beschadigingen tot gevolg hebben. Bedien machine alleen vanaf dechterzijde.

WAARSCHUWING:

Deze machine is zwaar. Vraag om hulp, voordat u probeert haar te vervoeren of te n. Om de machine over een helling of oprit te verplaatsen zich er twee personen rplaats de machine altijd langzaam. Maak geen bochten op een helling. Wanner ine gebruikt op een helling van meer dan 2% , mag u�niet stoppen, Keren of Lees de "Procedures voor vervoer" in deze handleiding, voordat u de machine vervoert.

WAARSCHUWING:

Machines küssen kantelen, wanner men deze over de rand van een trap of een stuart. Schades en personlijke letsels kuren het gevolg zich. Stop en machine alleen op een vlakke ondergrond. Wanner u de machine stilzet, sleutel op "OFF" (uit) draaien. Gebruik de parkeerrem.

WAARSCHUWING:

ING: Door nicht bevoegt personeel verrichte onderhouds- en reparatiewerkzaamheden können schades en persoonlijk letsel tot gevolg hebben. Onderhoud en reparaties mogen alleen door geauthoriseerde ALTO medewerkers worden uitgevoerd.

WAARSCHUWING:

ING: Wijzigingen of modificaties van de machine{kunnen schade aan de machine veroorzaken en een risico voor de gebruiker en omstaanders opleveren. Wanner er wijzigingen of modificaties worden aangebracht, waaroor de producent geen toestemming heeft verleend,ervalt elke garantie en aansprakelijkheid.

WAARSCHUWING:

ING: Elektrische componenten van deze machineijkenvatbaar voor kortsluiting, wanner zij worden blootgesteld aan water of vocht. Houd de elektrische componenten van de machine droog. Wrijf de machine na elk gebruik af. Stal de machine in een droge ruimte.

WAARSCHUWING:

ING: Waneer de machine worden gebruikt zonder de waarschuwingslabels en instructies in acht te nemen, kan dat materièle schade of personlijk letsel tot gevolg hebben. Lees alle machinelabels, voordat u probeert de machine de gebruiken. Zorg ervoor dat alle labels en instructies op de machine aangebracht of bevestigd zich. Vervangende labels en plaatjes zich verwkrijgbaar bij uw ALTO dealer.

WAARSCHUWING:

ING: Natte vloeroppervlakken können glad zijn. Oplossingen op waterbasis of schoonmaakmiddelen die bij deze machine worden gebrukt,{kunnen natte plekken op vloeroppervlakken acheterlaten. Deze gedeelten konnen gevaar opleveren voor de gebruiker of andere Personen. Plaats algtd waarschuwingsborden bij het gedeelte waar u bezig bent met schoonmaken.

WAARSCHUWING:

ING: Onjuiste afvoer van afvalwater kan schadelijk+zijn voor het milieu en kan dus illegaal zijn. De milieubeschemingsautoriteiten van de VS hebben regelgeving opgesteld voor de afvoer van afvalwater. Bovendien kannen erplaatselijke of provinciale regels gelden voor de afvoer van het afvalwater. Stel u op de hoogte van de regels in uw regio en volg deze op. Wees u bewust van de milieurisico's van chemische stoffen, die u afvoert.

OPGELET:

Gebruik van deze machine om andere objcten te verplaatsen of om erop te klimmen, kan persoonlijke letsels of materiele schade tot gevolg hebben. Gebruik deze machine Niet als opstapje of als meubelstuk. Rijd Niet op deze machine.

OPGELET:

De garantie op uw machine vervalt, wonneer er voor de machine geen originele ALTO onderdelen worden gezruikt. Vervang onderdelen.altijd gegen originele ALTO onderdelen.

Netherlands Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur)

Dit merkteken op het product of het bijbehorende informatiematerialiaal duidt erop dat het Niet met ander huishoudelijk afval verwijderd moet worden aan het einde van zich gebruiksduur. Om mogelijk schade aan het milieu of de menselijke gezondheid door oncecontroleerde afvalverwijding te voorkomen, moet u dit product van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaaalbronnen worden bevorderd.

Huishoudelijke gebruikers要去en contact opnemen met de winkel waar ze dit product heb ben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze dit product milieuvriendelijk kannen latent recyclen.

Zakelijke gebruikers要去 contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen. Dit product moet zich worden gemengd metander bedrijsfalvoort verwijdering.

Inleiding

ALTO's/New ontworpen automatische schrobmachines Scrubtec 770, 784 en 795 zijn efficiente en superieure vloerreinigingsmachines. De Scrubtec 795 gebruikt twee borstels of pads om een pad met een bredte van 97 cm te schrobben. De Scrubtec 784 gebruikt twee borstels of pads om een pad met een bredte van 84 cm te schrobben. De Scrubtec 770 gebruikt twee borstels of pads om een pad met een bredte van 71 cm te schrobben. Een trekker wist de vloer, terwijl de zuigermotor het vuile water van de vloer verwijdert - allemaal in een beweging.

De Scrubtec 770, 784 en 795 worden complèt geleverd met zes 6-Volt accu's, vijf accuaansluitkabels, twee accukabels, twee borstels of padhoulders en 1 bedieningshandleiding.

Machinespecificities

SPECIFICATIES:

Model	Scrubtec 795 S	Scrubtec 784 S	Scrubtec 770 S
Zuigmotor	1 pk (.74kw) drie fase tangential uitloop	1 pk (.74kw) drie fase tangential uitloop	1 pk (.74kw) drie fase tangential uitloop
Voeding	36 volt (6-6V accu's) 250AH, 330AH	36 volt (6-6V accu's) 250AH, 330AH	36 volt (6-6V accu's) 250AH, 330AH
Oplossingstank	(114 liter)	(114 liter)	(114 liter)
Opvangtank	(114 liter)	(114 liter)	(114 liter)
Motors, borstel (2)	1 pk PM (.74kw)	1 pk PM (.74kw)	1 pk PM (.74kw)
Tractiemotor	0,50 pk PM (.37kw)	0,50 pk PM (.37kw)	0,50 pk PM (.37kw)
Borstels (2)	(48 cm) met 1,5 cm overlapping	(43 cm) met 1,5 cm overlapping	(36 cm) met 1,5 cm overlapping
Borstelsnelheid	200 tspm	200 tspm	200 tspm
Borsteldruk	variabel 70kg - 100 kg	variabel 70kg - 100 kg	variabel 70kg - 100 kg
Snelheid, vooruit	Variabel tot 75m/min.	Variabel tot 75m/min.	Variabel tot 75m/min.
Snelheid, acheteruit	Variabel tot 60m./min.	Variabel tot 60m./min.	Variabel tot 60m./min.
Oplader	36V, 21A, 115V/60hz	36V, 21A, 115V/60hz	36V, 21A, 115V/60hz
Lengte	(173 cm)	(170 cm)	(165 cm)
Breedte machine	(102 cm)	35.70 inches (91 cm)	30.0 inches (76 cm)
Hoogte	43.75 inches (112cm)	43.75 inches (112 cm)	43.75 inches (112 cm)
Schoonmaaksnelheid	39.019.276,80 cm2/uur (3901 m2/uur)	3252 m2/uur (3252 m2/uur)	2750 m2/uur (2750 m2/uur)
Schoonmaakbreedte	38 inch (97 cm)	33 inch (84 cm)	28 inch (71 cm)
Hellingshoek	6° helling	6° helling	6° helling
Gewicht m. accu's (330AH)	465 kg 465kg	460 kg 460kg	456 kg 456kg
Verzendgewicht m. accu's (330AH)	602 kg 602kg	1318 lbs. 598kg	1308 lbs. 593kg
Geluidsemissie (EN ISO 3744:1995)	<70 dBA	<70 dBA	<70 dBA
Vibratie (EN ISO 2631-1: 1997 (E))	< 2,5m/s2	< 2,5m/s2	< 2,5m/s2

SPECIFICATIES:

Model	Scrubtec 795 L	Scrubtec 784 L	Scrubtec 770 L
Zuigmotor	1 pk (.74kw) drie fase tangential uitloop	1 pk (.74kw) drie fase tangential uitloop	1 pk (.74kw) drie fase tangential uitloop
Voeding	36 volt (6-6V accu's) 250AH, 330AH	36 volt (6-6V accu's) 250AH, 330AH	36 volt (6-6V accu's) 250AH, 330AH
Oplossingstank	(114 liter)	(114 liter)	(114 liter)
Opvangtank	(114 liter)	(114 liter)	(114 liter)
Motors, borstel (2)	1 pk PM (.74kw)	1 pk PM (.74kw)	1 pk PM (.74kw)
Tractiemotor	0,50 pk PM (.37kw)	0,50 pk PM (.37kw)	0,50 pk PM (.37kw)
Borstels (2)	(48 cm) met 1,5 cm overlapping	(43 cm) met 1,5 cm overlapping	(36 cm) met 1,5 cm overlapping
Borstelsnelheid	200 tsp	200 tsp	200 tsp
Borsteldruk	variabel 70kg - 100 kg	variabel 70kg - 100 kg	variabel 70kg - 100 kg
Snelheid, vooruit	Variabel tot 75m/min.	Variabel tot 75m/min.	Variabel tot 75m/min.
Snelheid,chteruit	Variabel tot 60m./min.	Variabel tot 60m./min.	Variabel tot 60m./min.
Oplader	36V, 21A, 115V/60hz	36V, 21A, 115V/60hz	36V, 21A, 115V/60hz
Lengte	(173 cm)	(170 cm)	(165 cm)
Breedte machine	(102 cm)	35.70 inches (91 cm)	30.0 inches (76 cm)
Hoopte	43.75 inches (112cm)	43.75 inches (112 cm)	43.75 inches (112 cm)
Schoonmaaksnelheid	39.019.276,80 cm2/uur (3901 m2/uur)	3252 m2/uur (3252 m2/uur)	2750 m2/uur (2750 m2/uur)
Schoonmaakbreedte	38 inch (97 cm)	33 inch (84 cm)	28 inch (71 cm)
Hellingshoek	6° helling	6° helling	6° helling
Gewicht m. accu's (330AH)	465 kg 465kg	460 kg 460kg	456 kg 456kg
Verzendgewicht m. accu's (330AH)	602 kg 602kg	1318 lbs. 598kg	1308 lbs. 593kg
Geluidsemissie (EN ISO 3744:1995)	<70 dBA	<70 dBA	<705 dBA
Vibratie (EN ISO 2631-1: 1997 (E))	< 2,5m/s2	< 2,5m/s2	< 2,5m/s2

PROCEDURES VOOR HET VEROER

Hoe de machine in een busje of truck moet worden gezet

WAARSCHUWING:

Deze machine is zwaar. Zorg ervoor dat u met twee Personen bent om de machine de hellig op te krijgen.

1. Zorg ervoor dat de laadklep op+zijn minst 2,4 meter lang is en sterk genoeg is om de machine te dragen.
2. Zorg ervoor dat de klep droog en schoon is.
3. Breng de klep in positie.
4. Verwijder het trekkerensemble, de borstelbehuizing en de borstels of padhoulders, voordat u begint met de verlading.
5. Zet de sleutelschakelaar op "ON".
6. Zet de machine neer op een vlakke ondergrond op 3,1 meter voor de klep.
7. Zet de schakelaar voor de tracerseersnelheid op "HI".
8. Druk op een of beiden voorwaartsschakelaars.
9. Duw de machine waar de top van de helling.
10. Zet de sleutelschakelaar op "OFF".
11. Bevestig de machine binnen het voertuig.

Hoe de machine uit een busje of truck要去 halen

1. Zorg ervoor dat er geen obstakels zichn.
2. Zorg ervoor dat de losklep op+zijn minst 2,4 meter lang is en sterk genoeg is om de machine te dragen.
3. Zorg ervoor dat de klep droog en schoon is.
4. Breng de klep in positie.
5. Maak de machine los.

WAARSCHUWING:

Deze machine is zwaar. Zorg ervoor dat u met twee Personen bent om de machine van de helling af te helpen.

1. Zet de sleutelschakelaar op "ON".
2. Rijd de machine zorgvuldig en langzaam waar de boenzijde van de losklep door de schakelaars voor vooruit en awhile in te drukken.
3. Zet de snugheidsschakelaar voor het traverseren in de middelste snugheidsstand. Wanner de machine omlaag begint te rijden over de helling, handhaft u een lage snugheid door op de vooruitschakelaars te drukken.
4. Monteer na het lossen van de machine de trekker, de borstelbehuzingen en de borstels of padhoulders om deze gebruisklaar te make.

Symbolen die worden gebruikt op 770, 784, 795

Symbolen die worden gezruikt op SCRUBTEC 770 S, 784 S & 795 S SCRUBTEC 770 L, 784 L, 795 L

Waarschuwingssymbol gevaren

Aan/uit sleutelschakelaar

Voeding

Snelheidsregeling traverse

Symbolen die worden gezruikt op SCRUBTEC 770 S, 784 S & 795 S

Aditionele borsteldruk

Borstel omhoog/omlaag

Oplading/ accumeter

Aansturing reinigingsoplossing

Symbolen die worden gebruikt op SCRUBTEC 770 L, 784 L & 795 L

Trekkerensemble omhoog/ omlaag

Aansturing reinigingsoplossing

Schakelaar bedrijfsurenmeter

Borstel omhoog/omlaag

Oplaadindicatie

One Touch schakelaar

Symbolen die worden gebruikt op 770, 784, 795

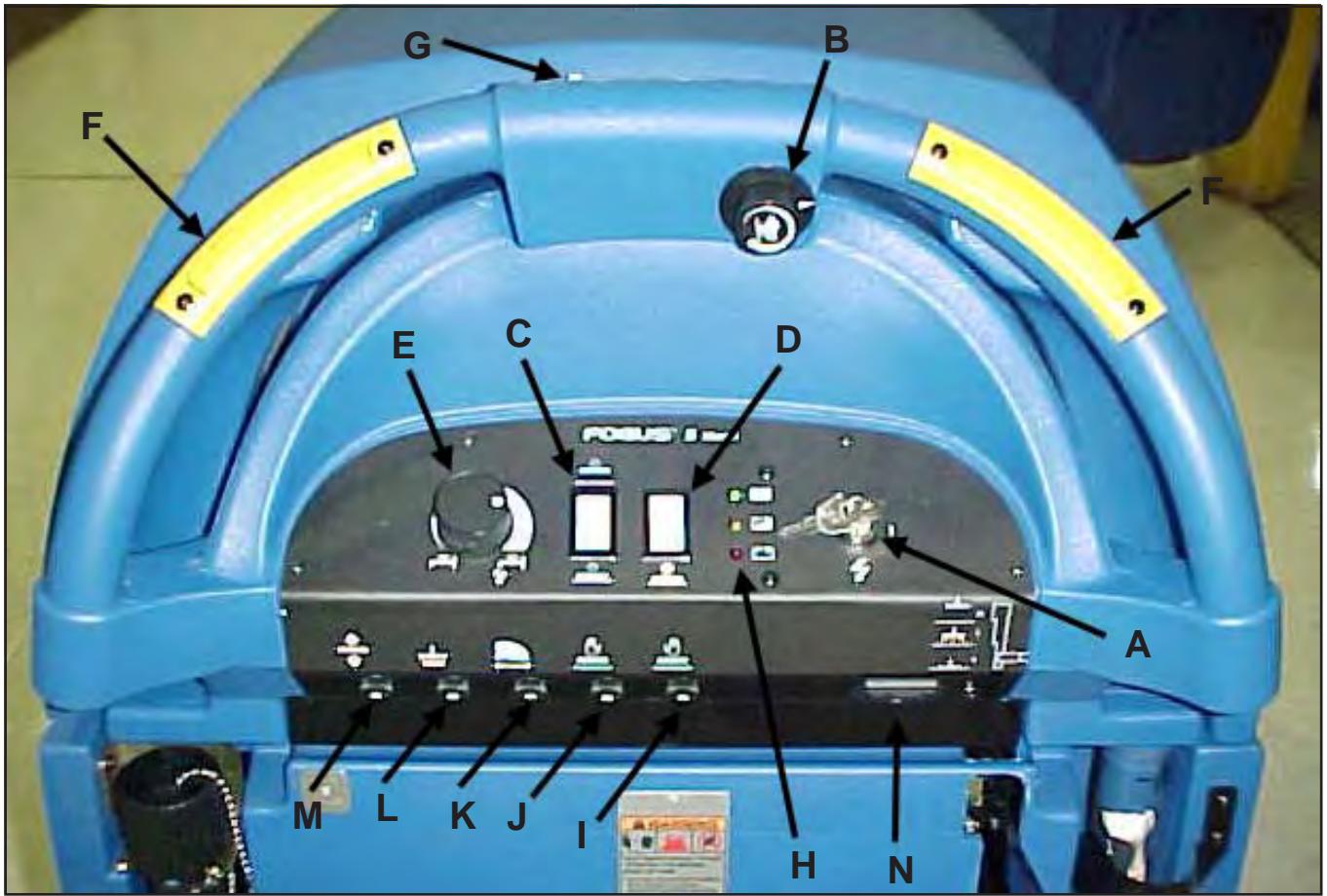

MACHINEBEDIENINGSPANEEL 770 S, 784 S, 795 S

Sleutelschakelaar (zie afbeelding #1, item "A")

De sleutelschakelaar schakelt de stroom voor het bedieningspaneel "AAN". "0" is "UIT" en "I" is "AAN".

Snelheidsschakelaar traverseren (zie afbeelding #1, item "B")

De snugheid is regelbaar van laag tot hoog. Om de snugheid te verhogen draait u de knop maar rechts. Om de snugheid te verlagen draait u de knop maar links.

Schakelaar Borstel omhoog/omlaag (zie afbeelding #1, item "C")

De borstel heeft twee posities: "Omhoog" zet de borstel omhoog; "omlaag" staat de borstel neer op de vloer. De borstelmotoren starten, wanner de borstels neergelaten zich en de traverseschakelaar ingedrukt is.

Schakelaar Borsteldruk verhogen (zie afbeeling #1, item "D")

Deze schakelaar worden gezruikt om de borsteldruk te verhogen. Verhoogde borsteldruk kan nodig+zijn om zwaar verruilde vloeren te reinigen of te strippen. Om de borsteldruk te verhogen, moet u eerst de borstels neerlaten door de schakelaar 'borstels omhoog/omlaag' (item C) op omlaag te zetten. Daarmee worden de borstels neergelaten tot de normale arbeidspositie. Om de borsteldruk te verhogen, houdt u de schakelaar (item D) ingedrukt, totdat de gewenste borsteldruk is bereikt of het borsteldek stocht met omlaag bewegen. Om de borsteldruk terug te brengen tot de normale poetsdruk, zet u de schakelaar 'borstels omhoog/omlaag (item C) in de stand 'omhoog' en nadat het borsteldek—helemaal omhoog gekomen is, zet u de schakelaar op 'omlaag' om verder te gaan met de normale borsteldruk.

Regelknop oplossing (zie afbeelding #1, item "E")

Met de regelknop voor de reinigingsoplossing regelt u de flow van de reinigingsoplossingaar de vloer. Om de hoveeelheid te verhogen, draait u de knop rechtsom. Om de hoeveelheid te verlagen, draait u de knop linksom.

Schakelaar 'vooruit' (zie afbeelding #1, item "F")

De schakelaar voor 'vooruit' zet de traversemotor "aan" en wonneer de borstelmotoren in de neergelaten positie staan, worden de borstelmotoren en de regelmodule voor de reinigingsoplossing eveneens geactiveerd. Zowel de rechter als de linker schakelaar konnen worden gezruikt.

Schakelaar 'achteruit' (zie afbeelding #1, item "G")

De schakelaar 'achteruit'aat de machine van richting veranderen, wonneer hij wordt gebruikt in combinatie met een van de vooruit schakelaars. De achterwaartse snugheid bedraagt 70% van de voorwaartse snugheid.

Oplaad-/accumeter (zie afbeelding #1, item "H")

De oplaad-/accumeter geeft bovendien de resterende accucapaciteit aan, verwijl de machine in gebruik is. Wanneer de spanning van het accublok te laag worden, za het rode lampje gaan knipperen en worden de borstel-/padmotorenuitgeschakeld.

Contactverbreakers (zie afbeelding #1, item "I" - "M")

De resetknuppen voor de contactverbrekers bevinden zich op het bedieningspaneel. De contactverbrekers bevinden zich op de volgende plekken: Item I & J - borstelmotors (35A); item K - traversemotor (30A); item L - zuigermotor (25A); item M - stelmotor, borstelkop (5A)

Wanner een contactverbroker aanspreekt, moet u bepalen welke motor Niet werkt en de sleutelschakelaar op "UIT" zetten. Wacht vrij minuten en druk de resetknop in. Zet de sleutelschakelaar op "AAN" en probeer het opnieuw.

Wanner de contactbreker weeverwegvalt, moet u contact opnemen met een officieel servicebedrijf.

Bedrijfsurenteller (zie afbeelding #1, item "N")

De bedrijssurenteller geeft het aantal uren aan dat de machine in gebruik is geweest. Deze werkt alleen wonneer de machine vooruit ofchteruit beweegt.

MACHINEBEDIENINGSPANEEL 770 S, 784 S, 795 S

Afbeelding 1

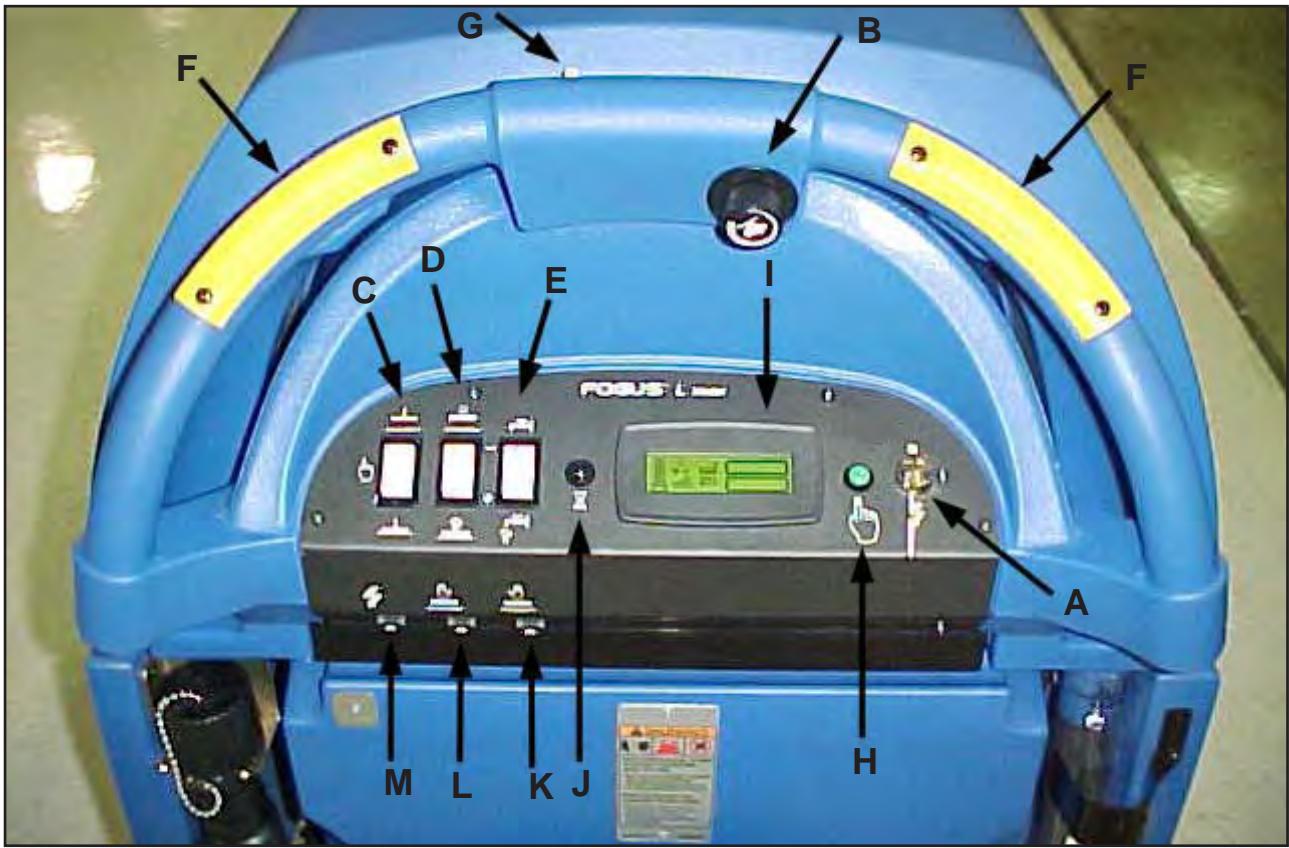

MACHINEBEDIENINGSPANEEL 770 L, 784 L, 795 L

Sleutelschakelaar (zie afbeelding #2, item "A")

De sleutelschakelaar schakelt de stroom voor het bedieningsspaneel "AAN". "0" is "UIT" en "I" is "AAN".

Snelheidsschakelaar traverseren (zie afbeelding #2, item "B")

De snugheid is regelbaar van laag tot hoog. Om de snugheid te verhogen draait u de knop maar rechts. Om de snugheid te verlagen draait u de knop maar links.

Schakelaar trekker omhoog/omlaag (zie afbeelding #2, item "C")

De trekkerschakelaar worden gebruikt om de trekker omhoog/omlaag te zetten en om de zuigermotor aan en uit te zetten. De trekker worden neergelaten en de zuigermotor ingeschakeld, wanner de schakelaar in de stand 'omlaag' worden gezet. Om de trekker omhoog te halen, zet u de schakelaar in de stand 'omhoog'. De zuigermotor stopt na een korte vertraging, wanner de schakelaar in de stand 'omhoog' worden gezet.

De middelste schakelaarpositie worden gebrukt voor de 'One Touch' bediening. De trekker gaat automatisch omhoog en omlaag en de zuiger worden in- enuitgeschakeld, wanner de One Touch bedieningsfunctie worden gebrukt.

OPMERKING: De trekkerschakelaar moet in de middelste stand staan om de trekker en de zuiger correct te latent werken met de One Touch functie.

Schakelaar Borstel omhoog/omlaag (zie afbeelding #2, item "D")

Om de borstelkop neer te soften, drukt u de borstelschakelaar in de stand 'omlaag' (+). Om de borsteldruk te verhogen, houdt u de borstelschakelaar ingedrukt in de stand 'omlaag' (+) tot de gewenste druk bereikt is of tot de borstelkop stopt met bewegen. De borstelmotoren starten en de reinigingsoplossing worden afgegeben (mits de oplossing op "AAN" is gezet), zodra de machine begint met traverseren. Om de borstelkop omhoog te zetten, drukt u de borstelschakelaar in de stand 'omhoog' (-), totdat de borstelkop stopt met bewegen of de gewenste stand bereikt is.

Regelknop oplossing (zie afbeelding #2, item "E")

Met de regelknop voor de hoeveelheid reinigingsoplossing regelt u de flow van de chemische oplossing maar de vloer. Om de hoeveelheid te verhogen, drukt u de schakelaar voor de oplossingstoevoer in de stand 'omlaag' (+) tot de gewenste flow bereikt is. Om de hoeveelheid te verlagen, drukt u de schakelaar voor de oplossingstoevoer in de stand 'omhoog' (+) tot de gewenste flow bereikt is. Om de oplossingtoevoer stil te zetten, drukt u de schakelaar voor de oplossingsflow in de stand 'omhoog' (-) totdat er geen indications meer zichtaar+zijn in het display. OPMERKING: WERK NIET droog! OPMERKING: Er worden geopen oplossing afgegeven, wanner de machine Niet traverseert.

Schakelaar 'vooruit' (zie afbeelding #2, item "F")

De schakelaar voor 'vooruit' zet de traversemotor "aan" en wonneer de borstelmotoren in de neergelaten positie staan, worden de borstelmotoren en de regelmodule voor de reinigingsoplossing eveneens geactiveerd. Zowel de rechter als de linker schakelaar konnen worden gezruikt.

Schakelaar 'achteruit' (zie afbeelding #2, item "G")

De schakelaar 'achteruit'That de machine van richting veranderen, wonneer hij wordt gebruikt in combinatie met een van de Vooruit schakelaars. De achterwaartse spelheid bedraagt 70% van de voorwaartse spelheid.

One Touch (zie afbeelding #2, item "H")

De One Touch toets is een groene knop waarme de borstelkop en de trekker met eén beweging omhoog en omlaag hun worden gezet. OPMERKING: Voor meer informatie over de One Touch voorziening verwijzen wij hier het hoofdstuk "Bediening van de machine".

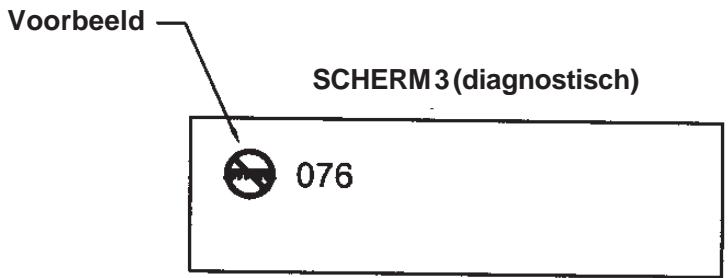

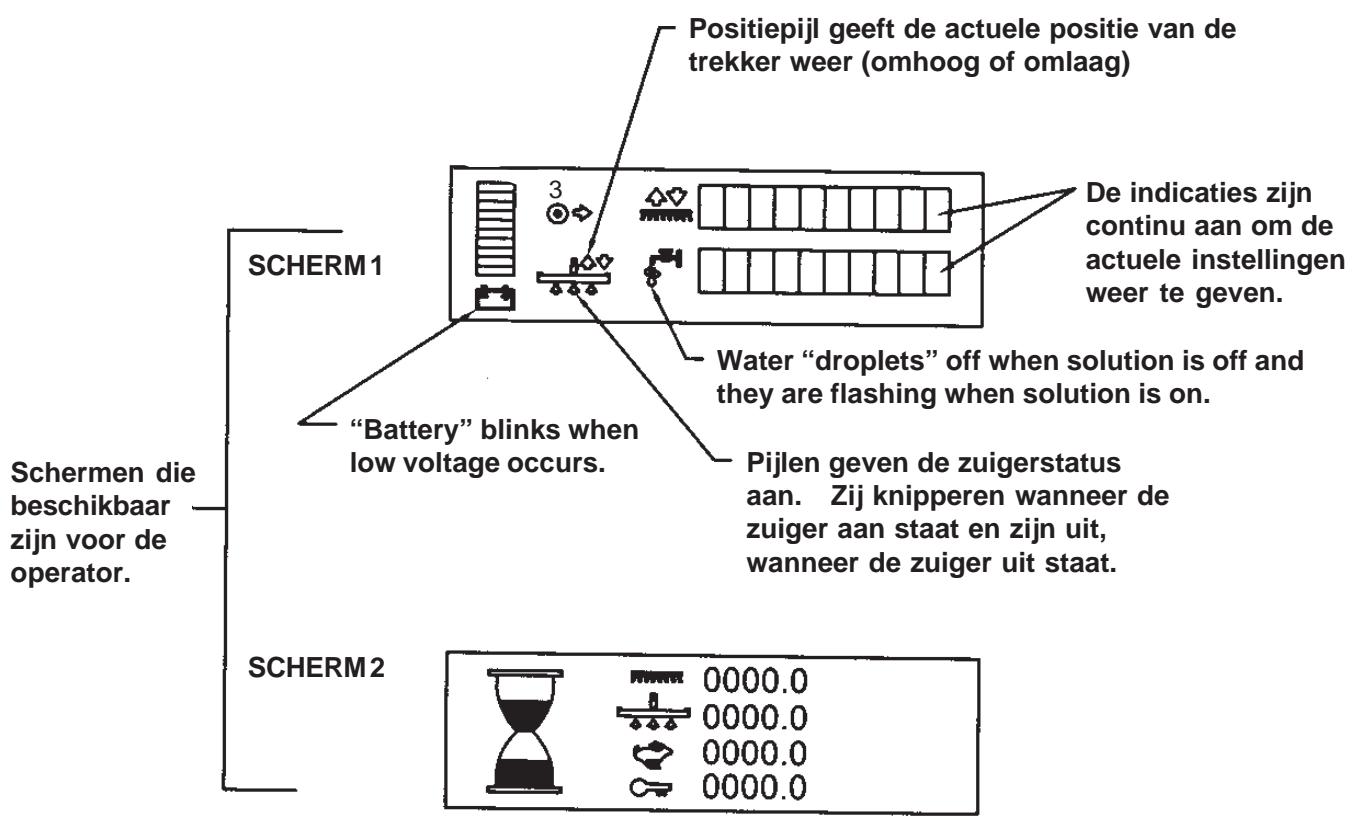

LCD display (zie afbeelding #2, item "I")

Het hoofddisplay geeft de status van de accucapaciteit, de borstelkop, de oplossing en de trekker aan. Het geeft ook de errorcodes en het aantal bedrijfsuren wee. OPMERKING: Wonneer de accuspanning te laag worden, za het accudisplay gaan knipperen en de borstel-/padmotoren worden uitgeschakeld.

Displaytoets (zie afbeeling #2, item "J")

Wanner u op de zwarte displayknop drukt,kest u heen en weer schakelen tussen de hoofdfuncties van de machine en de bedrijsurenweergave. De bedrijsurenteller geeft het aantal uren aan dat de machine in gebruik is geweest. Het geeft de borstelmotoruren, zuigeruren, traverseermotoruren en het toaal aantal ingeschakelde uren aan.

MACHINEBEDIENINGSPANEEL 770 L, 784 L, 795 L

Contactverbreakers (zie afbeelding #2, item "K", "L", "M")

De resetknoppen voor de contactverbreckers bevinden zich op het bedieningspaneel. De contactverbreckers bevinden zich op de volgende plekken: Item "K" en "L" - borstelmotors (35A); item "M" - sleutelschakelaar (5A).

Wanner een contactverbroker aanspreekt, moet u bepalen welke motor Niet werkt en de sleutelschakelaar op "UIT" zetten. Wacht vrij minuten en druk de resetknop in. Zet de sleutelschakelaar op "AAN" en probeer het opnieuw.

Wanner de contactbreker weeigvalt, moet u contact opnemen met een officieel servicebedrijf.

Afbeelding 2

DISPLAYSCHERMEN VOOR SCRUBTEC 770 L, 784 L, 795 L

Alleen voor diagnoses. Het verschijnt Niet, tot er zich een storing voordoet bij de machine. Wanner de storing zich voordoet, zullen het symbol en de errecode worden weergegeven.

Zie "Gangbare errorcodes" aan het einde van het hoofdstuk Onderhoud.

BEDIENINGSELEMENTEN & EIGENSCHAPPEN VAN DE MACHINE

Lifthendel trekker (alleen "S-klasse" modellen) Zie afbeelding 3a, 3b en 3c.

De lifthendel voor de trekker bevindt zich onder de bedieningshendels aan de rechtzerijde. Deze worden gebruikt om de trekker omhoog te zetten/neer te lately. De zuigermotor worden ingeschakeld, wonneer de hendel omlaag worden gezet.

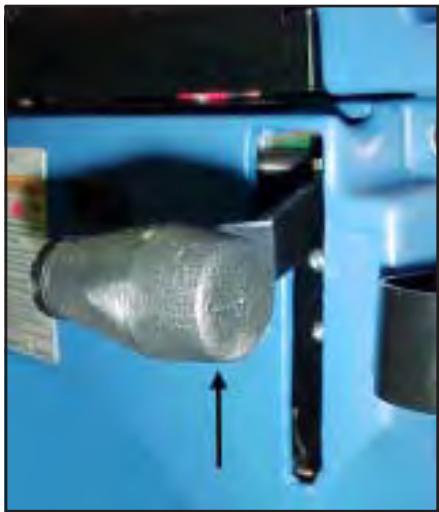

Parkeerrem (Optioneel) zie afbeelding 4.

De parkeerrem voorkomt bewegingen van de machine. De rem bevindt zich aan de linker+zijde van de traverseermotor. Schakel de sleutelschakelaar uit of koppel de accuvoeding los om de rem te activeren.

Er bevindt zich een Mechanische hendel op de rem. Deze hendel is een overbruggingsvoorziening. Om de rem handmatig vrij te gehen, draaat u de hendel maar de achechterzijde van de machine (tegen de richting van de klok in). Om de rem in de normale toestand terug te brengen of te activeren, draaat de de hendel maar de voorzijde van de machine (met de wijzers van de klok mee). OPMERKING: Wonneer de hendel in de overbruggingsstand staat, zal de rem Niet reageren op de sleutelschakelaar en de machine zal nicht werkken.

OPGELET: Activeer de rem nicht, verwijl de machine in beweging is.

Vlotteruitschakeling Zie afbeelding 5.

De uitschakelschakelaar voor de zuigermotor bevindt zich in de opvangtank. Deze schakelt de zuigermotoruit, zodra de opvangtank vol is.

Afbeelding 4

Afbeelding 5

Afbeelding 3a
Afbeelding 3b

Afbeelding 3c

VOORBEREIDING VAN DE MACHINE OP DE WERKZAAMHEDEN

Installatie van de accu's

De Scrubtec 770, 784 en 795 make gebruik van zes 6-Volt accu's. Deze accu's bevinden zich in het accucompartment onder de opvangtank.

Volg de onderstaande procedure om de accu's te installeren:

1. Schakel de sleutelschakelaaruit.
2. Controller of beide tanks leeg zich.
3. Maak de slang van de opvangtank los. (bovenste tank) en plug de zuigermotor en de vlotterschakelaar UIT.
4. Verwijder de steunbeugel voor de tank.
5. Verwijder de opvangtank.
6. Plaats de accu's in de oplossingstank zoals weergegeven in afbeeldingen 6a en 6b.

WAARSCHUWING: Het optillen van de accu's kan resulteren in personelijk letsel. Vraag om hulp bij het tillen van de accu's. De accu's zijn zwaar.

WAARSCHUWING: Werken met accu's kan
gevaarlijk zijn. Altijd
oogbescherming dragen en
beschemende kleding bij
het werk in de buurt van
accu's.
NIETROKEN!

1. Sluit de kabels tussen de accu's aan en installeer de lange accukabel Zoals weergegeven. Zie afbeeldingen 6a en 6b.
2. Installer de tank en sluit opnieuw de slangen aan. Plug de zuigermotor en de vlotterschakelaar in. Installer de steunbeugel van de tank.

OPMERKING: Laad de accu's op voordat u gebruik maakt van de machine.

Afbeelding 6a

Afbeelding 6b

VOORBEREIDING VAN DE MACHINE OP DE WERKZAAMHEDEN

Accu-onderhoud

Het elektrische vermogen om de machine te latent werken kommt van de opslagaccu's. Accu's vereisenpreventief onderhoud.

ARSCHUWING: Werken met accu's kan gevaarlijk

zijn. Draag alg不适d oogbescherming en beschermende kleding, wanner u in de buurt van accu's werkt. NIET ROKEN!

Omde accu's in een goede conditiete houden, moet u deze instructies opvolgen:

1. Houd de elektrolyt op het juiste peil. Het juiste peiligt op onceveer 6,35 mm onder het onderste einde van de buis van elke cel en boven de top van de platen. Controller het elektrolytniveau elk keer, wanner u de accu's oplaadt. Zie afbeelding 7.

OPMERKING: Controller het elektrolytpeil, voordat u de accu's oplaadt. Zorg ervoor dat het elektrolytpeil boven alle platen van alle cellen blijft. Vul de cellen Niet bij voor het opladen. Elektrolyt zet uitijdens het opladen. Zodoende zou elektrolyt uit de cellen komen lopen. Vul de cellen.altijd na het opladen bij met gedestilleerd water.

OPGELET: Er kan onherstelbare schade aan de accu's optreden, wonneer het elektrolytpeil de platen nicht helemaal bedekt. Houd de elektrolyt op het juiste peil.

OPGELET: Machineschade en uitlopen over de bovenkant van de accu's kan het gevolg zich, wanner de accu's worden bijgevuld tot in hetuisje van elke cel. Vul de accu Niet bij tot aan de onderkant van het celuisje. Wis alle zuur van de machine en de bovenkant van de accu's. Vul nooit accuzuur bij na installmentie van de accu.

OPGELET: Kraanwater kan verruilende stoffen bevatten, die de accu's beschadigen. Accu's mogen alleen wordne bijgevuld met gedestilleerd water.

1. Houd de bovenkant van de accu's droog en schoon. Houdt de aansluitpunten en de connectors schoon. Om de bovenkant van de accu's te reinigen, kut u een vochtige doek met een milde oplossing van ammonia, bicarbonaat of soda gebruiken. Om de aansluitpunten en connectors te reinigen, kut u een reinigingshulpmiddel voor aansluitpunten en connectors gebruiken. Laat geen ammonia, bicarbonaat of soda in de accu terechtkomen.

2. Houd de accu's opgeladen.

Afbeelding 7

VOORBEREIDING VAN DE MACHINE OP DE WERKZAAMHEDEN

Opladen van de accu's

WAARSCHUWING:

NG: Het opladen van accu's in een slecht geventileerde ruimte kan een explosiet tot gevolg hebben. Om explosions te voorkomen,要去en de accu's in een goed geventileerde ruimte worden opgeladen.

WAARSCHUWING:

NG: Loodaccu's met accuzuur genereren gassen die kunnen explodinger. Houd vonken en open vuur uit de buurt van accu's. NIET ROKEN!

Volg de onderstaande procedure om de accu's op te laden:

1. Zorg ervoor dat de sleutelschakelaar in de stand "UIT" staat.
2. Voordat de accu's worden opgeladen,要去 het accucompartiment worden geventileerd. Om het compartment te ventileren,要去 u de opvangtank kantelen, totdat deze in de open stand worden vergrendeld. Om de tank te sluiten要去 u de arm omhoog trekken en de tank langzaam lately zakken tot in de oorspronkelijk stand.

OPGELET:

Controller of de tankleeg is,voordat u hem omhoog zet.

WAARSCHUWING: Gebruik of onderhoud dem machine Niet, terwijl de opvangtank omhoogkelt is. lemand kan per ongeluktegen detankstoten,waardoor hijdichtvalt.

1. Zet de acculader op een vlikke ondergrund. Let op dat de ruimte:tussen de ventilatieopeningen aan de zijkanten en wanden of andere objecten tenminste 5 cm bedraagt. Zorg ervoor dat de ventilatieopeningen aan de onderkant van de acculader Niet geblokkeerd zich.
2. Maak de accublokaansluiting los van de accu's.
3. Sluit de DC stekker van de acculader aan op de aansluiting op het accublok. Zie afbeelding 8A.
4. Sluit de AC-kabel van de acculader (aan dechterzijde van de machine) aan op een goed geaard 10 A (min) 230V stopcontact.
5. Observeer de indicateiamp om vast te stellen of het opladen begonnen is. Een knipperende lamp geeft aan dat de accu worden opgeladen. Een continu brandende groene lamp geeft aan dat de accu's volledig opgeladen zijn.

OPMERKING: Zorg ervoor dat u gebruik maakt van een stopcontact dat Niet worden belast door andere apparatuur. De wandzekeringen können aanspreken en dan vindt er geen oplading plaats.

WAARSCHUWING: Laadt een GEL accu nooit op met een

ongeschikte acculader. Volg zorgvuldig de instructies van de occuproducent en van de laderproducentop.

OPMERKING: Om permanente schade aan accu's te voorkomen, moet u volledige ontlading vermijden. Laat accu's nooit in volledig ontladen toestand, zelfs nicht wanner de machine Niet worden gebruikt. Houd de opvangtank omhoog, zolang de accu's worden opgeladen. Controller telkens na 20 laadcyl het elektrolytpeil en vul zo nodig bij met gedestilleerd water.

Afbeelding 8

Afbeelding 8

VOORBEREIDING VAN DE MACHINE OP DE WERKZAAMHEDEN

Installatie van de borstels of pads

Om de borstels of paddrivers op de machine te installeren volgt u deutsche procedure:

1. Zet de sleutelschakelaar op "ON".
2. Zet de borstelschakelaar in de stand "omhoog".
3. Zet de sleutelschakelaar op "OFF".
4. Gaaar de voorzijde van de machine.
5. Ontgrendel de rechter en linker borstelbehuzingen en verwijder们都. Zie afbeeling 9.
6. Plaats een borstel of padriver onder de borstelmotorplaat. Zie afbeelding 10.
7. Lijn de uitsulpingen op de motorring uit ten opzichte van de borstelring.
8. Druk de borstel omhoog, tot de bevestiging worden vergrendeld.
9. Herhaal stappen 6, 7 en 8 om de tweede borstel of paddriverte installereren.

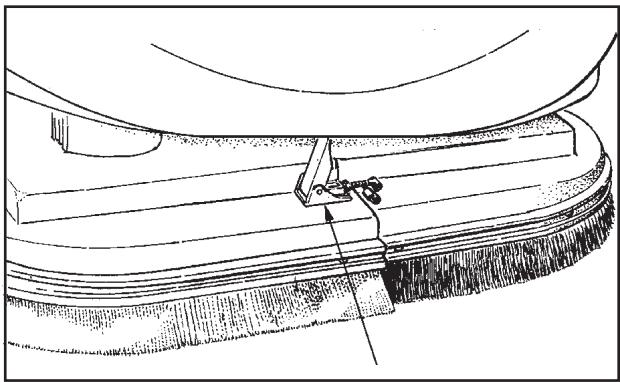

Demonteren van de borstels of paddrivers

Om de borstels of paddrivers van de machine te verwijdenen, gaat u als volgt te werk:

1. Zet de sleutelschakelaar op "ON".
2. Zet de borstelschakelaar in de stand "omhoog".
3. Zet de sleutelschakelaar op "OFF".
4. Gaaar de voorzijde van de machine.
5. Druk aan twee zichden op de borstel of paddriver om de bevestiging los teCTXen.

Afbeelding 9

Afbeelding 10

DE BEDIENING VAN DE MACHINE

BedieningvanhetOneTouchsysteme(alleen“L-kasse"modellen) One Touch reiniging is een bedieningsmogelijkheid op de neue Focus meeloopschrobbers. De standard fabrieksinstelling bedraagt 2 bar borsteldruk en 4 bar voor de reinigingsoplossing en voor de trekker in de neergelaten stand.

1. Druk op de groene knop om alle reinigingsfuncties te starten en LAST hem waar los. Zie afbeelding 11, item A.
2. De trekker en de borstelkop worden neergelaten op de vloer en de zuiger start. OPMERKING: De schakelaar voor de trekker要去 in de middelste stand staan om de trekker te latelywerken onder de One Touch bediening.Zie afbeelding 11, item B.
3. De borstels en de toevoer van de reinigingsoplossing starten pas, wanneer u begint met traverseren.
4. De reiniging vindtplaats volgens de fabrieksinstelleningen. U kunt deze instelleningen darüber herprogrammeren volgens uw eigenspecificaties. Zie paragraaf "herprogrammering One Touch".
5. Om het reinigingsproces te stoppen, drukt u uwer op de groene knop, waarna de toevoer van de reinigingsoplossing stopt; de borstel komt omhoog; na een korte vertraging komt de trekker omhoog en de motor wordenuitgeschakeld.

OPMERKING: Het is de bedoeling dat dit gebeurtijdens het traverseren. Wanner u eerst stopt en het dan doet, kan er reinigingsoplossing op de vloer achechterblijven.

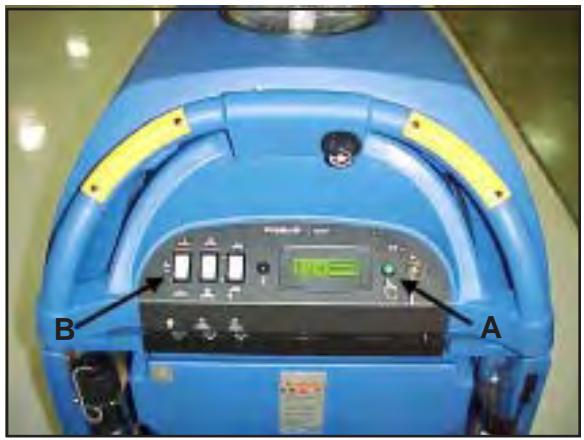

Herprogrammeren van One Touch

Wanner u geen gebruik wilt makev van de fabrieksinstelleningen, kunt u de instelling herprogrammeren door onderstaande procedureuit te voeren:

1. Breng de machine in de gewenste toestand door gebruik te makes van de individuele schakelaars en de One Touch knop.
2. Houd de groene One Touch knop ingedrukt, tot u het LCD-display ziet knipperen. Laat verwolgens de knop los. OPMERKING: Dit zou ongeveer 5 seconden in beslag要去en nemen.
3. Wonneer u One Touch nu aan- of uitzet, werkt de voorziening volgens uw voorkeursinstelling. Deze instelling blijt gezehandhaafd, tot u de stroom uitzet of een herprogrammering verricht. OPMERKING: Leter bijhet programmeren van One Touch opdat de trekker in de automatisch (middelste)stand staat, anders programmeert u de trekker vast voor de bovenste of onderste stand.

Reset van One Touch maar de standardfabrieksinstelleningen Om de standardfabrieksinstelleningen te herstellen, volgt u de onderstaande procedure:

1. Houd de groene One Touch knop ingerukt, tot u het LCD-display 2x ziet knipperen (5 seconden:tussen de flitsen),zie afbeelding 11. OPMERKING: Dit zou ongeveer 10 seconden in beslag moeten nemen.
2. De instellenen worden meer teruggezet maar 4 bar voor de reinigingsoplossing en 2 bar voor de borsteldruk. OPMERKING: De schakelaar voor de trekkerzuiger moet in de middelste stand staan, om de standardinstelleningen te lately werken.

Afbeelding 11

BEDIENING VAN DE MACHINE

Het gebruik van de squeezee (trekker) (Alleen "S-klasse" modellen)

De trekker wist het vocht op de vloer bij elkaar en de zuigermotor haalt het vuile water van de vloer af. Gebruik uwrechtterhand om de trekkerhendel omhoog of omlaag te zetten. Volg de onderstaande procedure om de trekker te bedieren:

1. Om de trekker neer te lien en de zuiger te starten, beweegt u de trekkerhendel maar rechts en omlaag. Zie afbeelding 12.
2. Om de trekker omhoog te halen, zet u de trekkerhendel omhoog. Zie afbeelding 13.

Opmerking: Om vochtresten te voorkomen, blijdt de zuiger in de middelste stand doorlopen, terwijl de trekker van de vloer is.

Het vullen van de tank voor de reinigingsoplossing

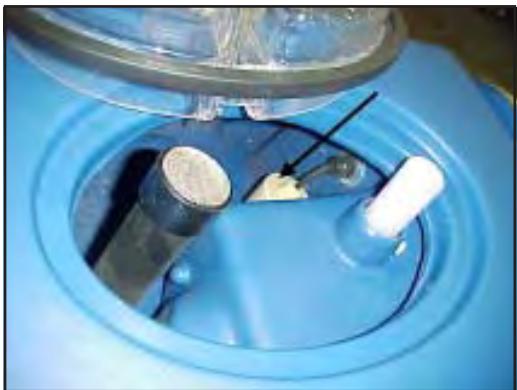

OPGELET:

Pas op dat water of oplossing
niet binnendringen in de opening voor
de zuigermotor. Zie afbeelding #14.

De tank voor de reinigingsoplossing kan vanaf de voorzijde worden gezuld of via de helderen aftapslang aan dechterzijde van de machine. Volg onderstannde procedure om de tank te vullen met reinigingsoplossing:

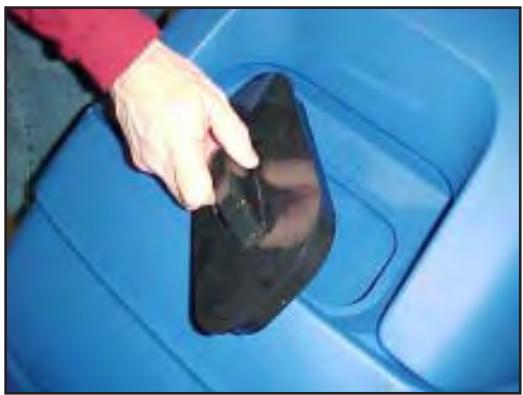

1. Verwijder de dop van de oplosmiddeltank. Zie afbeeding 15.
2. Vul de tank voor de reinigingsoplossing met water.
3. Voeg een schoonmaakmiddel toe aan het water. Volg voor de juiste hoeveelheid de aanwijzingen op de verpakking op.

WAARSCHUWING: Oplossingen op waterbasis of schoonmaakmiddelen die bij deze machine worden gezruikt,{kunnen natte plekken op vloeroppervlakken awhilen. Deze gedeelten{kunnen gevaar opleveren voor de gebruiker of andere Personen. Plaats.altijd waarschuwingsborden bij het gedeelte waar u bezig bent met schoonmaken.

WAARSCHUWING: Machines hunnen ontvambare materialen en dampen doen ontbranden. Gebruik de machine Niet met of bij ontvlambare stoffen zoals benzine, graanstof, oplosmiddelen en verdunners. Gebruik alleen de concentraties die door de producent van het schoonmaakmiddel worden aanbevolen.

WAARSCHUWING: Clarke raadt een maximale watertemperatuur van 49^ aan.

1. Plaats de dop terug op de tank.
2. Wanner u de machine vanaf de achechterzijde vult, planta u de heldere aftapslang gegen de beugel en voert u de waterslang in, zoals weergegeven in afbeelding 16. Het peil van de reinigingsoplossing kan worden waargenomen vanaf de achechterzijde van de machine.

Afbeelding 12

Afbeelding 13

Afbeelding 14

Afbeelding 15

Afbeelding 16

BEDIENING VAN DE MACHINE (voortz.)

Het traverseren van de machine

OPMERKING: Zet de machine in de langzame tracerseersnelheid (zie afbeelding 17). Gebruik de machine in een omgeving zonder meubilair en andere voorwerpen, tot u het volgende beheerst:

1. Bewegen van de machine in een rechte lijn, vooruit en achteruit.
2. De machine veilig stopzetten.
3. De machine in een rechte lijnCTXn het keren van de machine.

Volg de volgende procedure om de machine te verplaatsen:

1. Zet de sleutelschakelaar op "ON".
2. Zet de borstelschakelaar in de stand "omhoog".
3. Haal de trekker omhoog.
4. Om vooruit te gaan, drukt u op een of beiden gele "voorwaarts" schakelaars (zie afbeelding 18).
5. Om de machine te stoppen LAST U DE GELE "voorwaarts" schakelaars los.
6. Om hinteruit te gaan, drukt u tegelijkertijd de witte "achteruit" knop en een van de gele "voorwaarts" schakelaars (zie afbeeding 19).
7. Om de machine te keren, drukt u dechterzijde van de machine opzij.
8. Wanner u de machine stilzet, moet u de sleutel op "OFF" (uit) draaien.

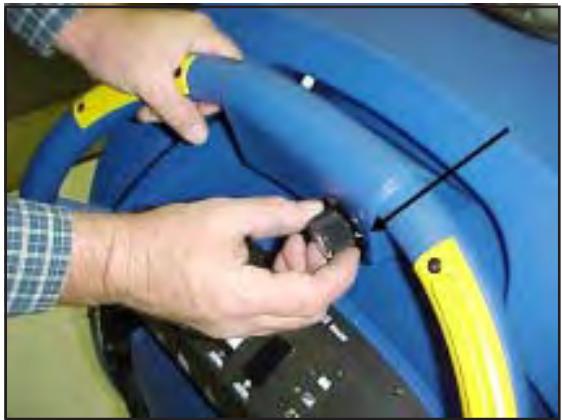

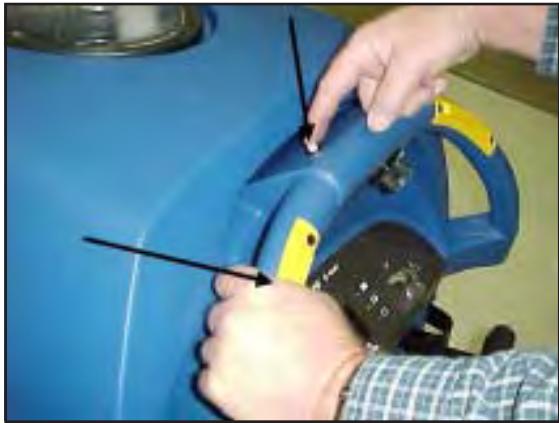

Het reinigen van een vloer

WAARSCHUWING: Oplossingen op waterbasis of schoonmaakmiddelen die bij deze machine worden gebruikt,+kennen natte plekken op vloeroppervlakken achefterlaten. Deze gedeelten+kennen gevaar opleveren voor de gebruiker of andere Personen. Plaats algtd waarschuwingsborden bij het gedeelte waar u bezig bent met schoonmakers.

Volg de onderstaande procedure om een vloer schoon te make:

1. Vul de tank voor de reinigingsoplossing met water en een schoonmaakmiddel.
2. Zet de sleutelschakelaar op "ON". Wanner de One Touch bediening worden gezruikt, drukt u op de groene knop en gaat u verder met stap 6 (alleen Deluxe modellen)
3. Laat de trekker neer.
4. Zet de borstelschakelaar in de stand "omlaag".
5. Stel de gewenste hoeveelheid toegevoerde reinigingsoplossing in.
6. Beweeg de machine—heen en—weer over de vloer in voorwaartse richting.
7. Maak een bocht van 180^

OPMERKING: Wanneer u de vloer in meerere paden reinigt, maar u de borstels ongeveer 5 cm van het al schoongemaaakte gedeelte nog eens reinigen.

OPMERKING: Tijdens de meeste schoonmaakprocedures brengt u de oplossing in een bewerking op en verwijdert u deze wee.

Afbeelding 17

Afbeelding 18

Afbeelding 19

BEDIENING VAN DE MACHINE (voortz.)

Het schoonmaken van een bijzonder vuile vloer

Volg de onderstaande procedure om een zwaar verwuiilde vloer schoon te make:

1. Breng de reinigingsoplossing op de vloer aan.
2. Laat de trekker nicht zakken.
3. Zet nicht de zuigermotor aan.
4. Laat de borstels neer en schrob de vloer.
5. Laat de oplossing lang genoeg op de vloer omdezete soften beginnen met inwerken.
6. Schrob de vloer nog een keer met extra reinigingsoplossing en wis verrolgens alle vocht op met de trekker.

ONDERHOUD

WAARSCHUWING: Onderhoud en reparaties mogen alleen door geauthoriseerde medewerkers worden uitgevoerd.

WAARSCHUWING: Maak altojd de tank voor de reinigingsoplossing en de opvangtank leeg, voordat u onderhoud verricht.

WAARSCHUWING: Zorg ervoor dat alle bevestigingen goed aangetrokken zijn.

Deze onderhoudshandelingen moeten dagelijks worden verricht.

Houd de machine schoon: zij gaat dan langer mee en hoeft minder vaakte to worden gerepareerd.

Verricht onderstaande procedures aan het begin van uw dienst.

1. Schakel de sleutelschakelaaruit.
2. Trek de stekker van de lader uit het stopcontact en wikkel de kabel rond de beugel aan de achterkant van de machine.

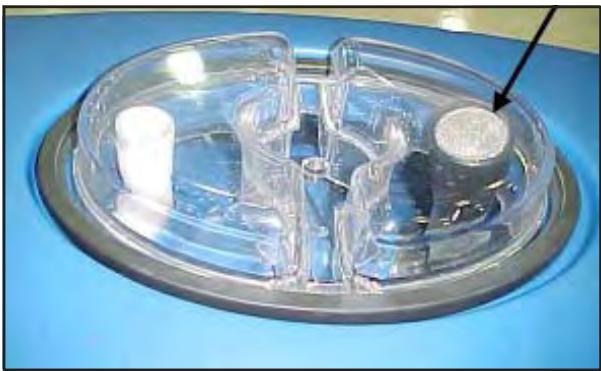

3. Zorg ervoor dat de dop goed op de opvangtank zit (zie afbeelding 20).
4. Zorg ervoor dat het roosterfilter boven de zuigermotor schoon is en op zijn plek zit (zie afbeelding 20).
5. Controller of de kraan op de aftapslang van de opvangtank schoon is. Draai de kraan goed zich.
6. Zorg ervoor dat de borstelbehuizing en de schorten op hun plek zitten op de borstelkop.
7. Controller of de borstels op hun plek zitten en correct geplaatst+zijn.
8. Controller de installation van de trekker en van de trekkerslang.

Afbeelding 20

ONDERHOUD

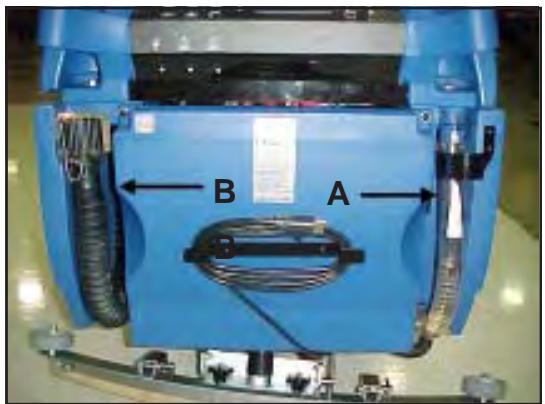

Verricht onderstaande procedures aan het einde van uw Dienst.

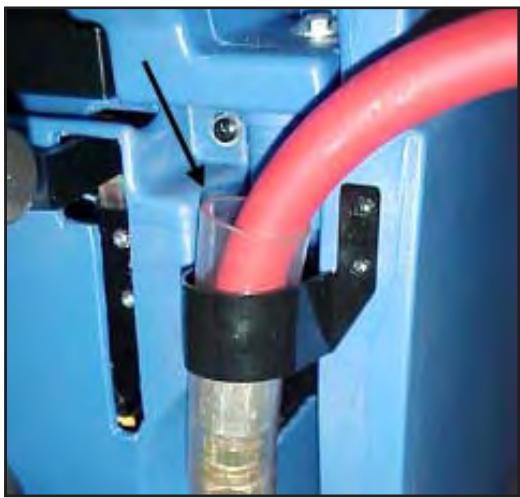

1. Tap de tank voor de oplossing (afbeelding 21, item A) en de opvangtank (afbeelding 21, item B) af. Volg de volgende procedure om de tanks leeg te make:

a. Zet de sleutelschakelaar in de stand "UIT".
b. Neemdeaftapslangvandeachterkantvandermachine.
c. Houd het uiteinde van de slang boven een afvoerput of emmer.
d. Opvangtank: Draai de kraanbehuizingaar links (zie afbeelding22). Omdekraanhelemaalteopenen要去de behuizing helemaalaarlinksdraaien en de behuizing van de kraan aftrekken.

Oplossingstank:

Wanner de slang onder het waterpeil worden gehonden,loopthetwaterweg (zieafbeelding23).

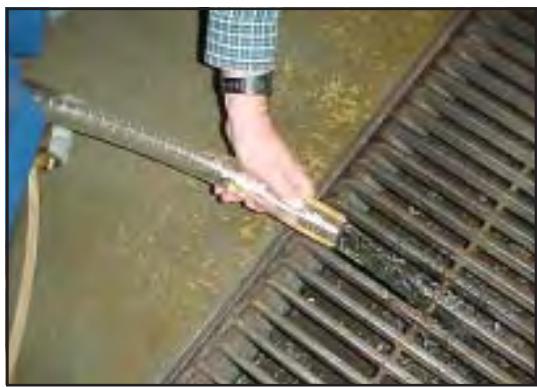

1. Spoel de tanks. Om de tanks te spoelen, moet u schoon water door de opening in de bovenkant van de tank spuiten.

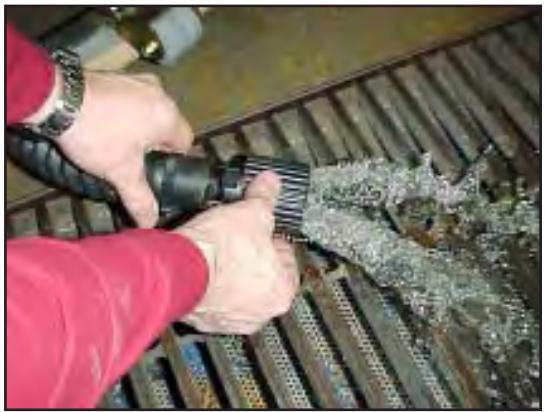

2. Wanner een tank of aftapslang verstopt is, gebruikt u een hagedrukslang om de tank of slang doorte spoelen. Steek de waterslang in de aftapslang.
3. Laat de tanks en de aftapkranen open staan om aan de lucht te drogen.
4. Controller het wisblad van de trekker. Gebruikeeendoek om het trekkerblad te reinigen. Wanner het trekkerblad beschadigd of versleten is, kunt u het verwangenofomdraaien.
5. Controller en reinig de pakking van de dop van de opvangtank. Gebruik een milde reinigingsoplossing om de onderdelen in schoon water te reinigen.

Controleer de accu's en vulaar behoefte gedestilleerd water bij. Het juiste peil ligt op 6,35 mm onder het onderste uiteinde van de celbuisjes.

OPGELET: Krananwater bevat mogelijkwerijze contami-nanten die accu's hunnen beschadigen. Accu's mogen alleen worden bijgevuld met gedestilleerd water.

WAARSCHUWING: Loodaccu's met accuzuur genereren gassen die künnen exploderen. NIET ROKEN! Draag altojd oogbescherming en beschemende kledingijdens het werk bij accu's.

gebruik een schone doek om de buitenzijde van de machine schoon te wissen.

Laad de accu's op. Zie de instructies in het gedeelte van de handleiding dat de titel "Het opladen van de accu's" draagt.

Afbeelding 21

Afbeelding 22

Afbeelding 23

ONDERHOUD

Deze onderhoudsprocedures要去en wekelijks worden verricht:

WAARSCHUWING: Onderhoud en reparations mogen alleen door geauthoriseerde medewerkers worden uitgevoerd. Maak alkijd de tank voor de reinigingsoplossing en de opvangtank leeg, voordat u onderhoud verricht. Zorg ervoor dat alle bevestigingen goed aangetrokken zich.

WAARSCHUWING: Draag altijd oogbescherming en beschermende kleding, wanner u in de buurt van accu's werkt. Leg geen gereedschappen of andere metalen objecten op de accuaansluitingen of bovenop de accu's.

OPGELET: Om beschadiging van de machine en uitlopen over de boenzijde van de accu's te voorkomen, mag u de accucellen nooit tot boven de onderzijde van de celbuisjes vullen. Wis alle zuur van de machine en de boenkant van de accu's. Vul geen accuzuur bijninstallatievande accu's.

OPMERKING: Schakel alsijd de sleutelschakelaaruit, voordat u onderhoud aan demachine verricht.

WAARSCHUWING: Draag altijd oogbescherming en beschemende kledingijdens het werk bij accu's. NIET ROKEN!

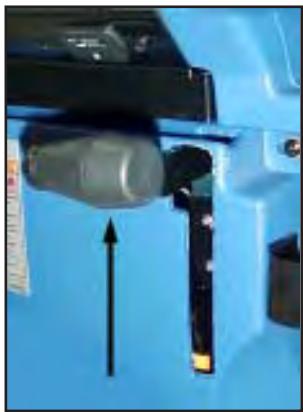

1. Om accu's te inspecteren, Kantelt u de opvangtank omhoog tot hij in de bovenste stand worden vergrendeld. Zie afbeeling 24.
2. Koppel de accu's los. Gebruik een doek en een oplossing van ammonia, bicarbonaat of soda om de bovenzijde van de accu's schoon te makeen. reinig de aansluitpunten van de accu. Sluit de accu's wee aan.
3. Controller de slangen op lekkages, verstoppingen en andere schades.

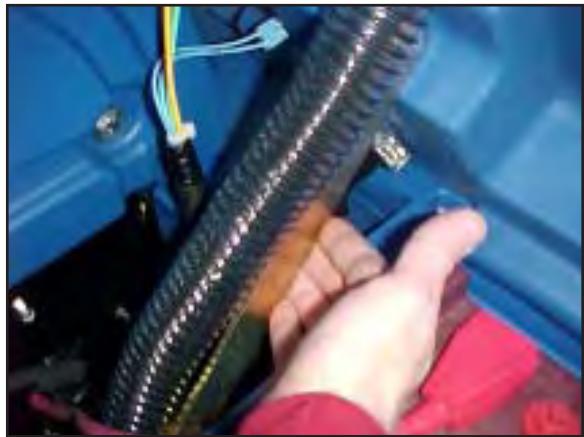

4. Controller en reinig het filter in de oplossingsslang. Volg de onderstaande procedure om dit filter te reinigen:

a. Draai de connectoraar links.
b. Verwijder en reinig het filterschem.
c. Installeeer het filter terug in de slang. Draai de connectornaarrechtsondeslangaante sluiten.

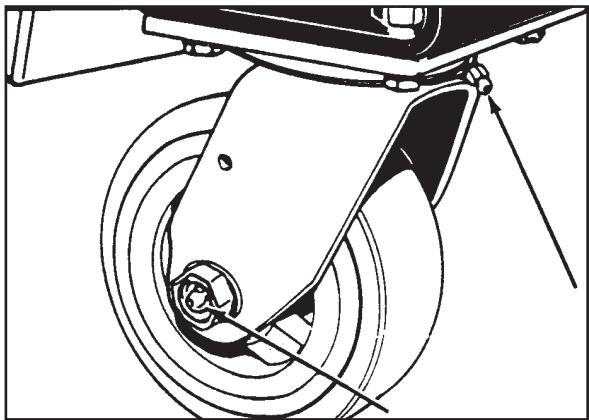

1. gebruik een vetspuit om het aandrijfwiel en de zwenkwielen te smeren. Zie afbeelding 25.
2. Controller de bandenspanning. de bandenspanning要去 onceveer 50 psi bedragen.

Afbeelding 24

Afbeelding 25

ONDERHOUD

1. Controller de trekker, de schrobborstels of de pads op beschadigingen.
2. Controller de trekker en de zuigerslang op schades, lekkages en verstoptingen.

Onderhoud van de trekker

Volge onderstaande procedure om de trekker uitten bouwen:

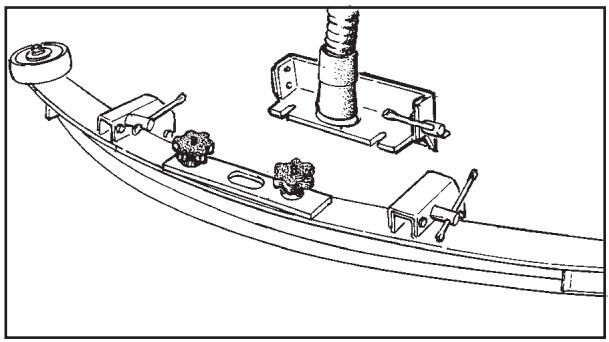

1. Verwijder het trekkerenssemble door de twee knoppen los te draaien, waarmee de trekker aan de machine bevestigd is. Trek het trekkerenssemble van de machine af. Zie afbeelding 26.
2. Controller het wisblad van de trekker.
3. Wanner het blad versleten is,kest u het omdraaien, zodat een neue rand in de wispositie kommt te zitten.
4. Installeeer de trekker weeper op de machine.

Afstelling van de trekker

De volgende afstellenungen worden op de fabriek verricht, maar er können lichte aanpassingen noodzakelijk zich.

Afstelling trekkerdruk:

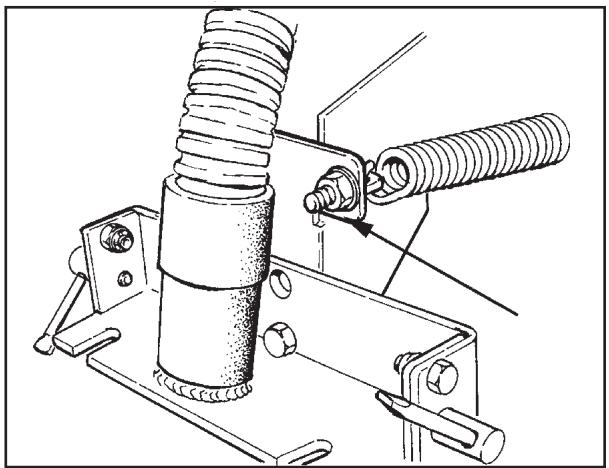

Om de druk aan te passen, verwijzen wij hier afbeelding 27. Juiste afstelling zorgt voor een gelijkmatige werkig langs het achechterste blad, wonneer de machine vooruit beweegt. Voorverhoging van dedrukmoet u demoreen aan beiden zichden van de zwenkarm aandraaien. Draai de moeren aan.beide zichden losser om de druk te verlagen.

Afstelling trekkerhoek:

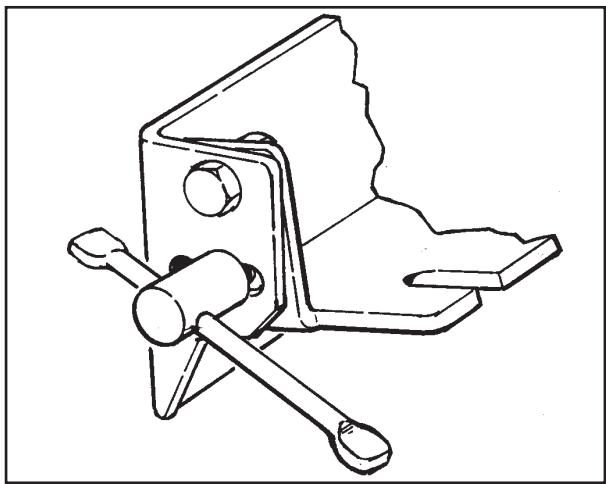

De hoek van de trekker laat het achterste blad omhoog komen in het midden of aan de uiteinden, afhankelijk van de richting van de hoekwijziging. Raadpleeg voor de hoekaanpassing afbeelding 28. Draai de linker enrechtser schroef "X" los. Om het achterste blad in het midden omlaag te brengen,要去 "Y" iets lager zetten. Om beide einden omlaag te zetten, zet u "Y" iets hoger. Maak zeerkleine aanpassingen en probeer hoe het beste resultaat worden bereikt. aanpassing van de hoek kan het nodig maken om de trekkerdruk aan te passen.

Afbeelding 26

Afbeelding 27

Afbeelding 28

ONDERHOUD

Afstelling trekkerbladen

Bijjuistemontage zouhetvoorste bladongeveer 1,5mm boven het中断terste blad要去en zitten. Zie afbeelding 29.

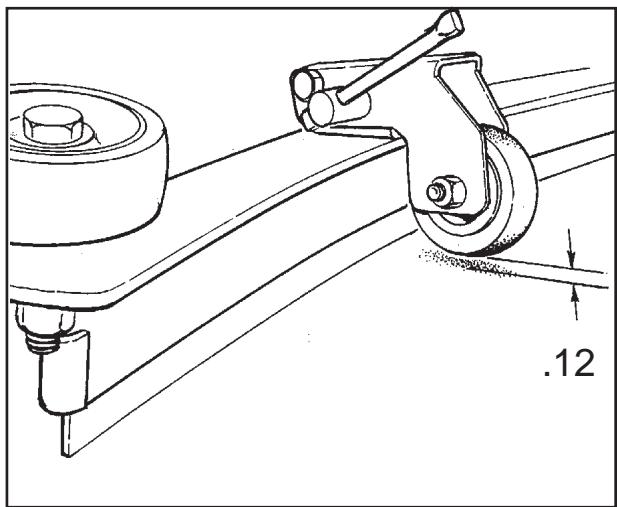

Afstelling van de trekkersteunwielen:

De steunwielen要去en ongeveer 3,5 mm boven de vloer worden gezet waar bij het achechterste blad de vloer要去raken. Zie afbeelding 31.

Afbeelding 29

WAARSCHUWING: Onder en reparations要去en worden verricht door geauthoriseerd personeel.

WAARSCHUWING: Elektrische reparations moeten worden verricht door geauthoriseerd personeel.

Raadpleeg uw vaste ALTO servicemonteur over de onderhoudsprocedures.

gebruik alleen originele ALTO onderdelen.

Reiniging van de slang voor de reinigingsoplossing

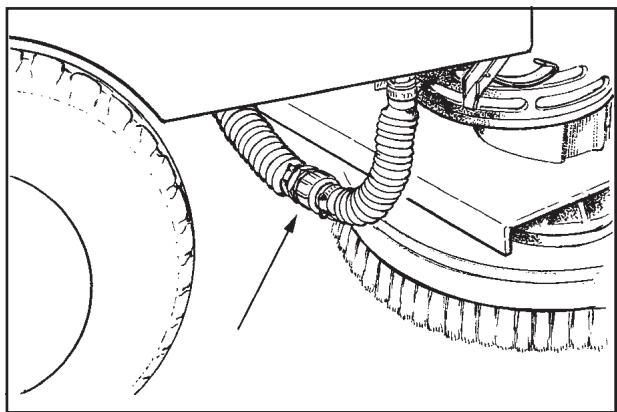

Wanner de leiding voor de reinigingsoplossing verstopt raakt, moet u het filterchter de borstelbehuizing (afbeelding 30) vandaan trekken en het filtergaas (afbeelding 31) verwijdenen en het reinigen ofervangen. Druk verwolgens het filter terug in het frame.

Afbeelding 30

Afbeelding 31

PROBLEMEN MET DE MACHINE OPLOSSEN

PROBLEM	OORZAAK	ACTIE
De machine verwijdert nicht alle water van de vloer.	De trekker staat omhoog	Laat de trekker neer.
	De zuigertank staat vol.	Tap de tank af.
	Het roosterfilter is vuil.	Reinig het filterschem.
	Er is een verstopping of schade in de trekker, de trekkerslang of de standpijp.	Verwijder het obstakel of repareer de schade.
	De zuigmotor loopt nicht.	Controler op wegvallen contactbrekers. Laat een geauthoriserde servicemonteur deoodzakelijkke reparationsuitvoeren.
	De trekkerslang zit los.	Sluit de slang aan.
	Het blad van de trekker is beschadigd, versleten of Niet goed geplaatst.	Draai het trekkerblad om of verwang het. Installer het trekkerblad op de juiste manier.
	De trekkerdruk is Niet correct afgesteld.	Pas de druk van de trekker aan.
	De pakkingen op het deksel van de opvangtank zijn beschadigd.	Vervang de pakkingen.
De accu bereikt nicht de normale bedrijfsduur.	De accuaansluitingen zijn vuil of beschadigd.	Reinigdeansluitpuntenende connectors. Vervang de beschadigde kabels. Laad de accu's op.
	Het elektrolyteil is te laag.	Vul in alle cellen gedestilleerd water bij en laad de accu's op.
	de accu's� Niet volledig opgeladen.	Laad de accu's volledig op (16 eer).
	De lader is beschadigd.	Laat een geauthoriserde servicemonteur de accrulader repareren.
	De accu is defect.	Controler tijdens de ontlading de spanning van alle cellen.
	De accu's� Niet aangesloten.	Sluit de accu'seer aan.
De reiniging is nicht gelijkmatig.	De schrobborstels of pads� van versleten.	Vervang de borstels of de pads.
	Er is schade aan de borstels, de zwenkwielen of de kraan voor de reinigingsoplossing.	Laat een geauthoriserde servicemonteur deoodzakelijkke reparationsuitvoeren.
	De borstelmotors lopen nicht.	Controler opweggevallen contactverbekers, resetten. Controler op losee aansluitingen.
	Het oplossingspeil is te laag.	Vul de tank voor de reinigingsoplossing.
		OPMERKING: Wanner de motoren blijven uittallen, moet u een officiel servicebedrivif latentkommen
De machine loopt nicht.	De machine verliest vermogen.	Reset de contactverbeker. Controler de kabelaansluitingen van de traverseermotor.
		Vervang de sekeringen. Controler de accuaansluitingen.
		Controler de stand van de verbruggingshendel voor de parkerrem (indien aanwezig).
		OPMERKING: Wanner de motoren blijven uittallen, moet u een officiel servicebedrivif latentkommen

SCRUBTEC 770 L, 784 L, 795 L

Gangbare errorcodes

ERROR CODE	OORZAAK	ACTIE
3100	Waarschijnlijke kortsluiting van outputapparaat.	Controler de tractie-, borstel- en zuigmotor
3101		aansluitingen op de motorbesturing en controller de bedrading
3102		vanaf deze aansluitingen maar de tractie-, borstel en zuigmotoren.
3103
3104
3105
7600	Open circuit op borstelmotors of borstelmotorbekabeling.	Controler de borstelmoraansluiting op de motorbesturing en de bedrading van deze aansluiting maar de borstelmotor.
7603	Mogelijkke kortsluiting in borstelmotors of bekabeling.
7800	Open circuit op tractiemotor.	Controler de tractiemotoraansluiting op de motorbesturing en de bedrading�de motor.
7802	Stroomsterkte tractiemotor heeft limiet overschreden voor de terugvouwduur.	Excessief rijden over hellingen of tegen obstakels of opstapjes aanrijden.
9000	Borstels Niet geplaatst.	Borstels
2F01	Aandrijsysteme geactiveerd voor inschakeling sleutelschakelaar (op “ON”).	Laat de tracerseerschakelaar los en activeer hem opnieuw.

KENNISGEVING: WANNEER ER ZICH EEN ERRORCODE/STORING VOORDOET, SLEUTELSCHAKELAAR UITZETTEN EN WEER INSCHAKELEN.

neem voor verdere codes en uitleg contact op met het ALTO servicecenter.

ACCESSIONS

Beschrijving

aandrijfwiel, schuimvulling

Imperialelektrische parkeerremset

Machine	Blad	Type	Material	Lenght	Ond.-nr.
770	binnen	optioneel	urethaan, geribd	65.7 cm	30951A
770	binnen	optioneel	Urethaan, gekerfd, 1.5 mm	65.7 cm	30955A
770	binnen	optioneel	urethaan, geribd	91.1 cm	30952A
770	binnen	Optioneel-injectie	Urethaan, gekerfd, 1.5 mm	91.1 cm	30957A
784	binnen	optioneel	urethaan, geribd	102.2 cm	30953A
784	binnen	Optioneel-injectie	Urethaan, gekerfd, 1.5 mm	104.1 cm	30958A
795	binnen	optioneel	urethaan, geribd	116.8 cm	30954A
795	binnen	Optioneel-injectie	Urethaan, gekerfd, 1.5 mm	116.8 cm	30959A
770	buiten	optioneel	nitriel, massief	71.4 cm	30938A
770	buiten	optioneel	nitriel, massief	97.8 cm	30936A
784	buiten	optioneel	nitriel, massief	107 cm	30937A
795	buiten	optioneel	nitriel, massief	122 cm	30939A

Borstels: maat

43.2 cm

43.2 cm

43.2 cm

43.2 cm

43.2 cm

35.6 cm

35.6 cm

35.6 cm

35.6 cm

35.6 cm

48.3 cm

48.3 cm

48.3 cm

48.3 cm

48.3 cm

beschrijving

Poli

Korrel-zwaar

Korrel medium

Korrelicht

Soft Nylon

Poli

Korrelzwaar

Korrel medium

Korrelicht

Soft Nylon

Poli

Korrelzwaar

Korrel medium

Korrelicht

Soft Nylon

Ond.-nr.

11424B

11425B

11430B

10384A

10875A

11427B

11426B

11431B

10383A

10874A

11434B

11433B

11432B

10385A

11435B

Paddrivers:

Maat

48.3 cm

43.2 cm

35.6 cm

Ond.-nr.

17524B

17520C

17521C

ALTO

FLOOR CARE GARANTIBESTEMMELSER
