GEBRUIKSAANWIJZING SC450 NILFISK

Deze handleiding heeft tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid de werking, het stoppen, het onderhoud, de vervangingsonderdelen en de verwijdering van de machine. De bedieners en bevoegde monteurs die met deze machine werken, moeten de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilsk voor meer uitleg. BETREFFENDE PERSONEN Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine. De bedieners mogen geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd mogen worden. Nilsk is niet verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

Deze gebruiksaanwijzing moet bij de machine worden bewaard, in een geschikte hoes, uit de buurt van vloeistoffen en andere stoffen die de gebruiksaanwijzing kunnen beschadigen. CONFORMITEITSVERKLARING De conformiteitsverklaring die bij de machine wordt geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving. OPMERKING Twee kopieën van de oorspronkelijke verklaring van overeenstemming zijn verstrekt samen met de machinedocumentatie. IDENTIFICATIEGEGEVENS Het serienummer en model van de machine staan op het plaatje (29). Op dit plaatje zijn ook het productiejaar en de productcode aangegeven. Deze informatie is nodig als u vervangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identicatiegegevens van de machine op te schrijven. Model MACHINE ............................................................................... Code PRODUCT ............................................................................... Serienummer MACHINE ................................................................... ANDERE GEBRUIKERSHANDLEIDINGEN Handleiding van de elektronische acculader, indien aanwezig; wordt beschouwd als integraal onderdeel van deze handleiding Daarnaast zijn de volgende handleidingen leverbaar: – Werkplaatshandleiding (te raadplegen bij de servicecentra van Nilsk) – Catalogus met vervangingsonderdelen (behoort tot de uitrusting van de machine)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of herstelwerkzaamheden aan de machine nodig zijn, moet u deze door bevoegd personeel of bij servicecentra van Nilsk laten uitvoeren. Er mogen alleen originele vervangingsonderdelen en accessoires worden gebruikt. Als u hulp nodig heeft of vervangingsonderdelen en accessoires wilt bestellen bij Nilsk, zorg dan dat u het model, de productcode en het serienummer altijd bij de hand heeft.GEBRUIKSAANWIJZING NEDERLANDS 9099589000 - SC450 3 8/12

MODIFICATIES EN VERBETERINGEN

Nilsk streeft naar een constante perfectie van onze producten en we behouden ons het recht voor modicaties en aanpassingen aan te brengen indien wij die nodig achten. U bent niet verplicht deze modicaties of verbeteringen door te voeren op een eerder aangeschafte machine. Eventuele aanpassingen en/of toevoegingen van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nilsk. BEDRIJFSCAPACITEIT De schrobmachine is ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en solide vloeren in openbare en bedrijfsruimten onder veilige omstandigheden. De machine moet door een bevoegde bediener worden gebruikt. De schrobmachine is niet geschikt voor het reinigen van kleden of tapijt. ALGEMENE OPMERKINGEN Alle verwijzingen naar voorwaarts en achterwaarts, vóór en achter, rechts en links in deze handleiding zijn vanuit de bediener in zijn rijpositie met de handen op het stuur (2) bekeken.

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op. Controleer bij aevering van de machine zorgvuldig of de verpakking en de machine niet zijn beschadigd tijdens het transport. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmiddellijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen. Controleer altijd of de volgende onderdelen bij uw machine zijn geleverd: – Technische documentatie:

• Gebruiksaanwijzing Veegmachine

• Handleiding van de elektronische acculader (indien aanwezig)

• Catalogus met vervangingsonderdelen van de schrobmachine – 1 stekker voor de acculader (voor machines zonder acculader) – 2 smeltzekeringen VEILIGHEID De volgende symbolen worden gebruikt om mogelijk gevaarlijke situaties aan te geven. Lees deze informatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen. Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkel preventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvloer of op locatie voordoen, worden veroorzaakt door het niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtige bediener is de beste garantie tegen ongevallen en is het meest effectief in elk preventieplan.

SYMBOLEN OP DE MACHINE

LET OP! Lees alle instructies zorgvuldig door voordat u werkzaamheden aan de machine uitvoert. LET OP! Was de machine niet met directe waterstralen of een hogedrukreiniger. max.2% LET OP! Gebruik de machine niet op oppervlakken met een grotere hellingshoek dan gespeciceerd.NEDERLANDS GEBRUIKSAANWIJZING 4 SC450 - 9099589000 8/12

SYMBOLEN IN DE HANDLEIDING

GEVAAR! Dit symbool geeft een gevaar met mogelijk dodelijk aoop voor de bediener aan. LET OP! Dit symbool geeft een mogelijk risico op persoonlijk letsel aan. WAARSCHUWING! Dit symbool geeft een waarschuwing of opmerking aan over de werking van de sleutel of van de gebruiksfuncties. Lees de blokken tekst die met dit symbool zijn gemarkeerd zorgvuldig door. OPMERKING Dit symbool geeft een opmerking aan over de werking van de sleutel of van de gebruiksfuncties. ADVIES Dit geeft aan dat de gebruiksaanwijzing moet worden geraadpleegd voordat er procedures worden uitgevoerd. ALGEMENE INSTRUCTIES Hierna volgen waarschuwingen en specieke aandachtspunten om mogelijke schade aan de machine of letsel bij personen te voorkomen. GEVAAR! – Als er reinigings- of onderhoudswerkzaamheden moeten worden uitgevoerd of als er onderdelen moeten worden vervangen, moeten de hoofdschakelaars altijd eerst op ‘0’ worden gezet en moet de stekker van de accu’s worden losgekoppeld. – Deze machine mag alleen worden gebruikt door personen die op de juiste manier zijn geïnstrueerd over het gebruik ervan. – Wanneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden. – Werk nooit onder een omhoog gebrachte machine als deze niet voldoende wordt ondersteund door veiligheidssteunen. – Gebruik deze machine niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig zijn. Deze machine is niet geschikt voor het verzamelen van schadelijke stof. – Wanneer er loodaccu’s (WET) op de machine zijn gemonteerd, houd vonken, vlammen en rokende materialen dan uit de buurt van de accu’s. Bij normaal gebruik van de machine kunnen er explosieve gassen vrij komen. – Wanneer er loodaccu’s (WET) op de machine zijn gemonteerd, dan kan tijdens het opladen van de accu’s het bijzonder explosieve waterstofgas vrijkomen. Verwijder de tank met vuil water tijdens de volledige oplaadcyclus van de accu’s en voer de handeling alleen uit in een goed geventileerde ruimte en uit de buurt van open vuur. LET OP! – Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig door. – Voordat u de acculader gebruikt, moet u controleren of de frequentie en de spanning op het typeplaatje van de machine overeenkomen met de spanning van het stroomnet. – Gebruik de kabel van de acculader niet om de machine te trekken of te vervoeren en gebruik de kabel niet als handgreep. Zorg dat de kabel van de acculader niet klem kan komen te zitten in een deur en trek de kabel niet over scherpe oppervlakken of randen. Rijd niet met de machine over de kabel van de acculader. – Houd de kabel van de acculader uit de buurt van warme oppervlakken. – Laad de accu’s van de machine niet op als de kabel of stekker van de acculader beschadigd is. Als de machine niet correct functioneert, beschadigd is, buiten heeft gestaan of in het water is gevallen, moet u de machine naar een servicecentrum brengen. – Laat de machine niet onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische schokken of letsel te verminderen. Ontkoppel voordat u onderhoudswerkzaamheden uitvoert de kabel van de acculader van het stroomnet. – Tijdens het opladen van de accu’s mag er niet gerookt worden.GEBRUIKSAANWIJZING NEDERLANDS 9099589000 - SC450 5 8/12 LET OP! – Zorg altijd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand. Plaats de machine op een beschermde, droge plaats: deze machine is alleen voor gebruik onder droge omstandigheden; de machine mag dus niet worden gebruikt of opgeslagen onder vochtige omstandigheden. – Sluit vóór gebruik van de machine alle deuren en/of kleppen, zoals aangegeven in de gebruiksaanwijzing. – Deze machine is niet geschikt voor gebruik door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten of door personen met onvoldoende ervaring of kennis die niet onder toezicht staan of geïnstrueerd zijn over het gebruik van de machine door iemand die verantwoordelijk is voor zijn/haar veiligheid. Kinderen moeten altijd onder toezicht staan om ervoor te zorgen dat ze niet met de machine spelen. – Let bijzonder goed op wanneer u in de buurt van kinderen aan het werk bent. – Gebruik de machine niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen accessoires die door Nilsk worden aanbevolen. – Kijk de machine aandachtig na, alvorens deze te gebruiken. Controleer altijd of alle onderdelen gemonteerd zijn voor het gebruik. Wanneer de machine niet perfect is gemonteerd, kan er letsel bij personen en schade aan de uitrusting ontstaan. – Neem alle nodige voorzorgsmaatregelen om te voorkomen dat haar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine. – Gebruik de machine niet op oppervlakken met een grotere hellingshoek dan aangegeven op de machine. – Gebruik de machine niet op een hellende ondergrond. – Gebruik de machine niet op oppervlakken met een grotere hellingshoek dan aangegeven op de machine. – Gebruik de machine niet in bijzonder stofge ruimten. – Gebruik de machine alleen in voldoende verlichte ruimten. – Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de machine bevinden. – Stoot niet tegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen kunnen omvallen. – Zet geen vloeistoffen op de machine, gebruik de beker- en blikjeshouder. – De temperatuur moet bij gebruik van de machine tussen de 0 °C en +40 °C liggen. – De temperatuur moet bij opslag van de machine tussen de 0 °C en +40 °C liggen. – De vochtigheidsgraad moet tussen 30% en 95% liggen. – Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen op de etiketten van de essen. – Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert. – Gebruik de machine niet als vervoermiddel. – Laat de borstel/pad niet werken als de machine stilstaat, om schade aan de vloer te voorkomen. – Gebruik bij brand een poederbrandblusser. Gebruik geen water. – Verwijder de beschermingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies voor normaal onderhoud. – Zorg dat er geen voorwerpen door de openingen komen. Wanneer de openingen zijn verstopt, mag de machine niet worden gebruikt. Houd de openingen van de machine vrij van stof, draden, haren of andere vreemde stoffen die de luchtstroom kunnen verminderen. – Verwijder of verander geen plaatjes van de fabrikant op de machine. – Deze machine is niet geschikt voor gebruik op straat of openbare wegen. – Let goed op als de machine bij vriestemperaturen wordt verplaatst. Het water in de vuilwatertank of de slangen kan bevriezen en de machine ernstig beschadigen. – Gebruik borstels en pads die bij de machine worden geleverd of die in de gebruiksaanwijzing worden gespeciceerd. Het gebruik van andere borstels of pads kan de veiligheid in gevaar brengen. – Als u afwijkingen in de werking van de machine vermoedt, controleer dan of deze niet worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum. – Vraag bij vervanging van onderdelen om ORIGINELE vervangingsonderdelen bij een bevoegde leverancier en/of bevoegde detailhandelaar. – Uit veiligheidsoverwegingen en voor een correcte werking van de machine moet het onderhoud dat in het betreffende hoofdstuk in deze handleiding wordt aangegeven voor bevoegd personeel of bij een servicecentrum worden uitgevoerd. – Was de machine niet met directe waterstralen, een hogedrukspuit of bijtende materialen. – Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu, olie, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).NEDERLANDS GEBRUIKSAANWIJZING 6 SC450 - 9099589000 8/12

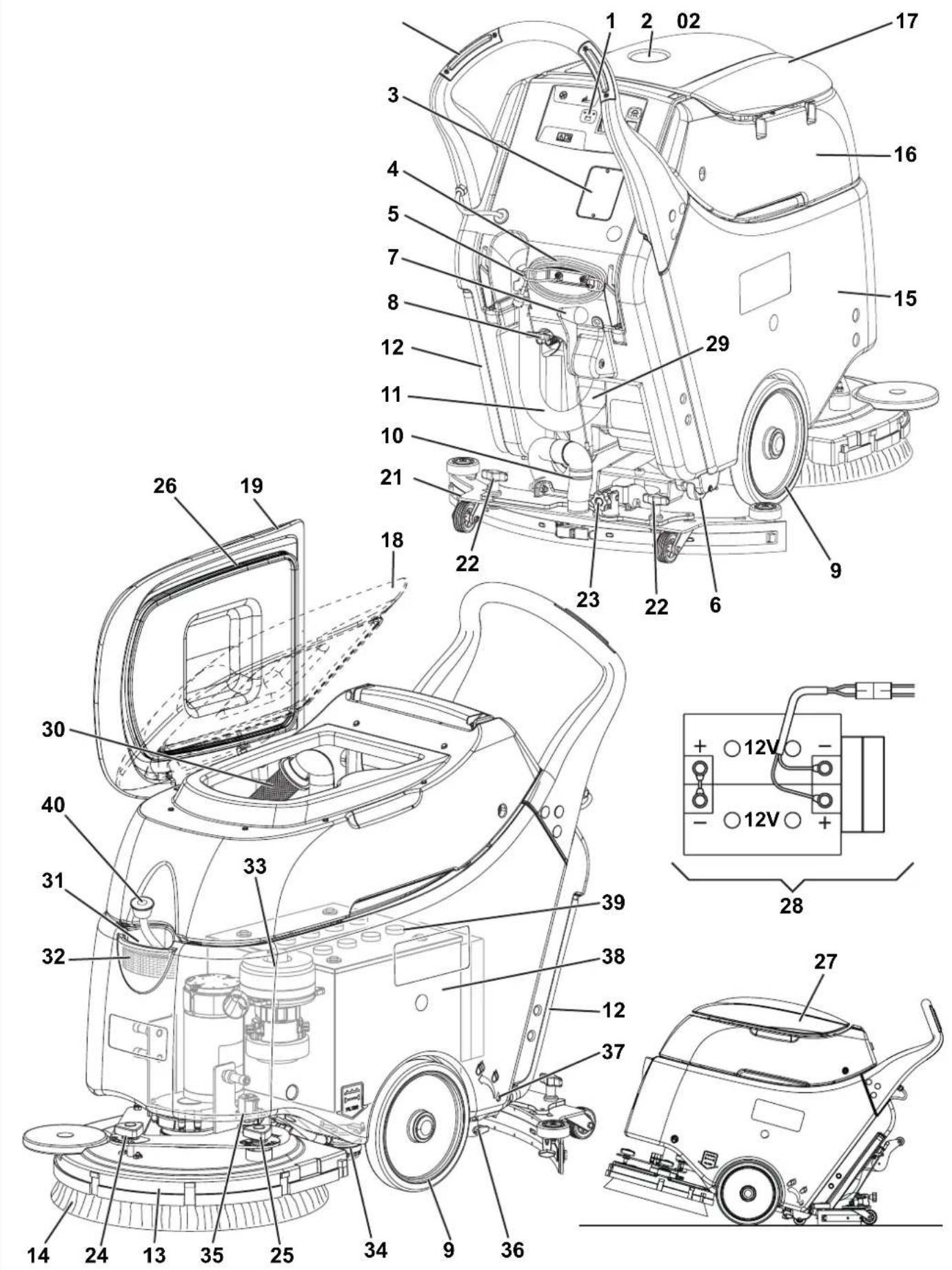

3. Klepje voor het aezen van de gegevens voor de

5. Steun voor de kabel van de acculader (*)

6. Parkeerwiel achter

7. Hendel voor de stand omhoog/omlaag van de trekker

8. Aansluitstekker (rood) voor accu.

Deze stekker fungeert ook als NOODVOORZIENING om alle functies meteen te stoppen

9. Voorwielen op vaste as

10. Aanzuigslang van de trekker

11. Uitlaatslang voor vuil water

14. Borstel/padhouder

15. Tank voor reinigingsmiddel

23. Wiel voor regeling van de uitlijning van de trekker

24. Wiel voor regeling van recht naar voren bewegen machine

25. Wiel voor regeling van de voorwaartse snelheid van de

28. Aansluitschema voor accu’s

29. Plaatje met serienummer / technische gegevens /

conformiteitsmarkering

30. Aanzuigrooster met automatische sluiting (drijvend)

31. Vulmond voor vullen reinigingsmiddel

33. Motor aanzuigsysteem

34. Filter voor reinigingsmiddel

36. Bedieningshendel voor reinigingsmiddel

37. Stelhendel voor toevoer reinigingsmiddel in ECO-

stand (economische stand voor water, voor een geprogrammeerde reiniging van ~ 90 minuten)

40. Uittrekbare slang voor het bijvullen van het water

(optioneel) (*) Alleen met acculader (optioneel) gemonteerd 8/12 Herzien 4/14GEBRUIKSAANWIJZING NEDERLANDS 9099589000 - SC450 7 8/12 OPBOUW VAN DE MACHINE (Vervolg)

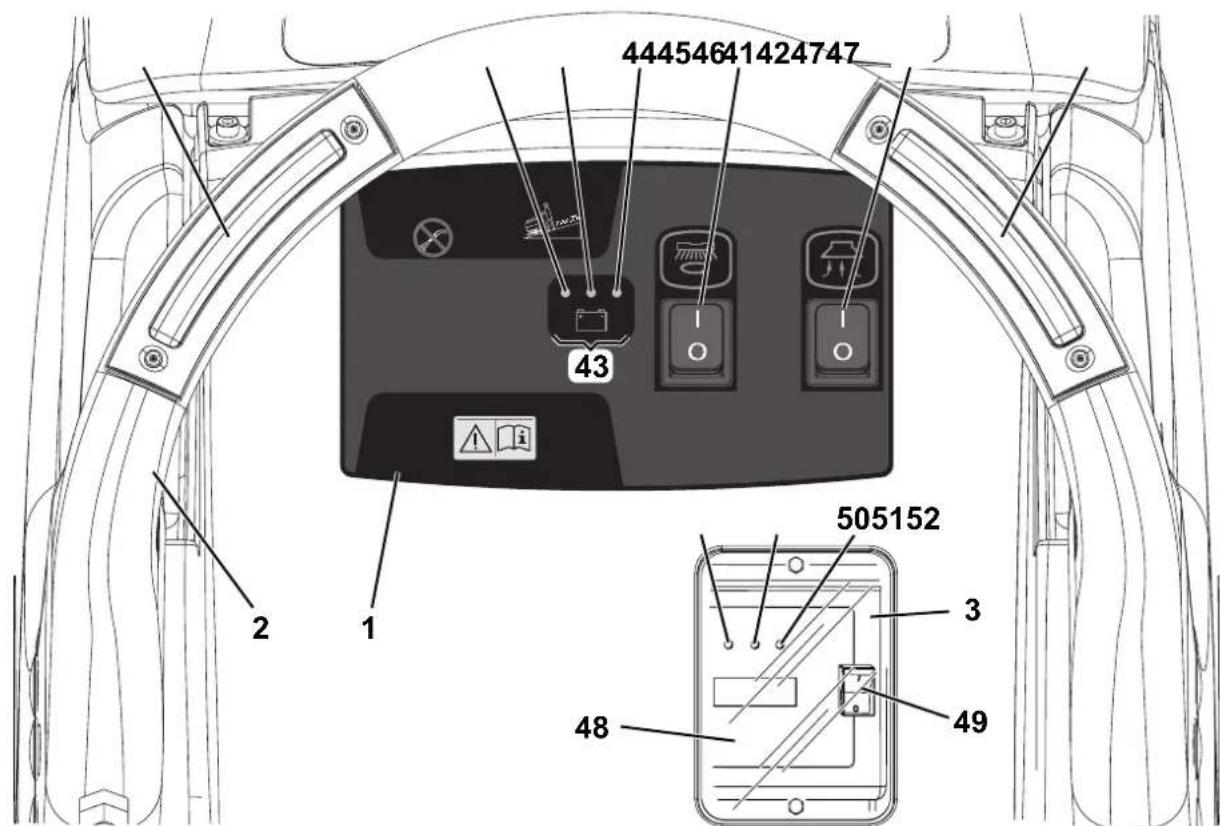

41. Schakelaar borstel/padhouder

42. Schakelaar aanzuigsysteem

43. Indicator voor de laadstatus van de accu’s

44. Groen lampje - accu’s opgeladen

45. Geel lampje - accu’s bijna leeg

52. Rode lampje (acculader ingeschakeld en accu’s bezig met

opladen) (*) (*) Alleen met acculader (optioneel) gemonteerd BEDIENINGSPANEEL max.2%

P100659 ACCESSOIRES / OPTIES Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, op basis van het gebruik van de machine: – GEL-accu’s – Elektronische acculader – Borstels van andere materialen dan van de standaardborstel – Pads van ander materiaal dan van de standaardpads – Rubbers van de trekker van polyurethaan – Slang (uittrekbaar) voor bijvullen van reinigingsoplosmiddel Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier. 8/12 Herzien 4/14GEBRUIKSAANWIJZING NEDERLANDS 9099589000 - SC450 9 8/12 TECHNISCHE EIGENSCHAPPEN Model SC450 Inhoud schoonwatertank 40 liter Inhoud vuilwaterreservoir 45 liter Lengte machine 1.180 mm Breedte machine zonder trekker 559 mm Hoogte machine 1.060 mm Breedte reinigingsvlak 530 mm Breedte van de trekker 760 mm Diameter borstel 530 mm Diameter voorwielen op vaste as 254 mm Specieke druk op de vloer van de wielen 4,9 N/mm

Druk van de borstel/pad op de vloer met volle tank en trekker omlaag 34 kg Stroom reinigingsmiddel min/max 0,4 ÷ 1,6 liter/min Toevoer reinigingsoplossing ECO 0,4 liter/min Geluidsdruk op het oor van de bestuurder (ISO 11201, ISO 4871, EN 60335-2-72) (LpA) 68 dB(A) ± 3 dB(A) Geluidsvermogen geproduceerd door de machine (ISO 3744, ISO 4871, EN 60335-2-72) (LwA) 85 dB(A) Trillingsniveau op de arm van de bestuurder (ISO 5349-1, EN 60335-2-72) < 2,5 m/s

Maximale helling tijdens het werken 2 % Beveiligingsclassicatie (IP) X4 Beveiligingsclassicatie (elektrisch) III Vermogen van motor voor aanzuigsysteem 330 W Druk van circuit van aanzuigsysteem 1.100 mm H

Vermogen borstelmotor 480 W Draaisnelheid van borstel 154 toeren/min. Totaal geabsorbeerd vermogen 0,8 kW Afmeting accuruimte (breedte x lengte x hoogte) 350 x 350 x 300 mm Accuspanning 24 V Standaardaccu’s (aantal 2) Droog: 12 V 70 Ah C5 Acculader (optioneel) 100-240 VAC Gebruiksduur van een standaardaccu 2 uur Gewicht zonder accu’s, met lege tanks 70 kg Maximaal gewicht bij rijden (GVW) 190 kg Transportgewicht 97 kg Samenstelling van het materiaal van de machine en recycling Type % recyclebaar SC450 Aluminium 100 % 8 % Elektromotoren - diversen 29 % 18 % Ferromaterialen 100 % 19 % Kabels 80 % 1 % Vloeistoffen 100 % 0 % Kunststof - niet recyclebaar 0 % 1 % Kunststof - recyclebaar 100 % 9 % Polyethyleen 92 % 42 % Rubber 20 % 2 %NEDERLANDS GEBRUIKSAANWIJZING 10 SC450 - 9099589000 8/12 ELEKTRISCH SCHEMA Legende BAT Accu’s 24 V

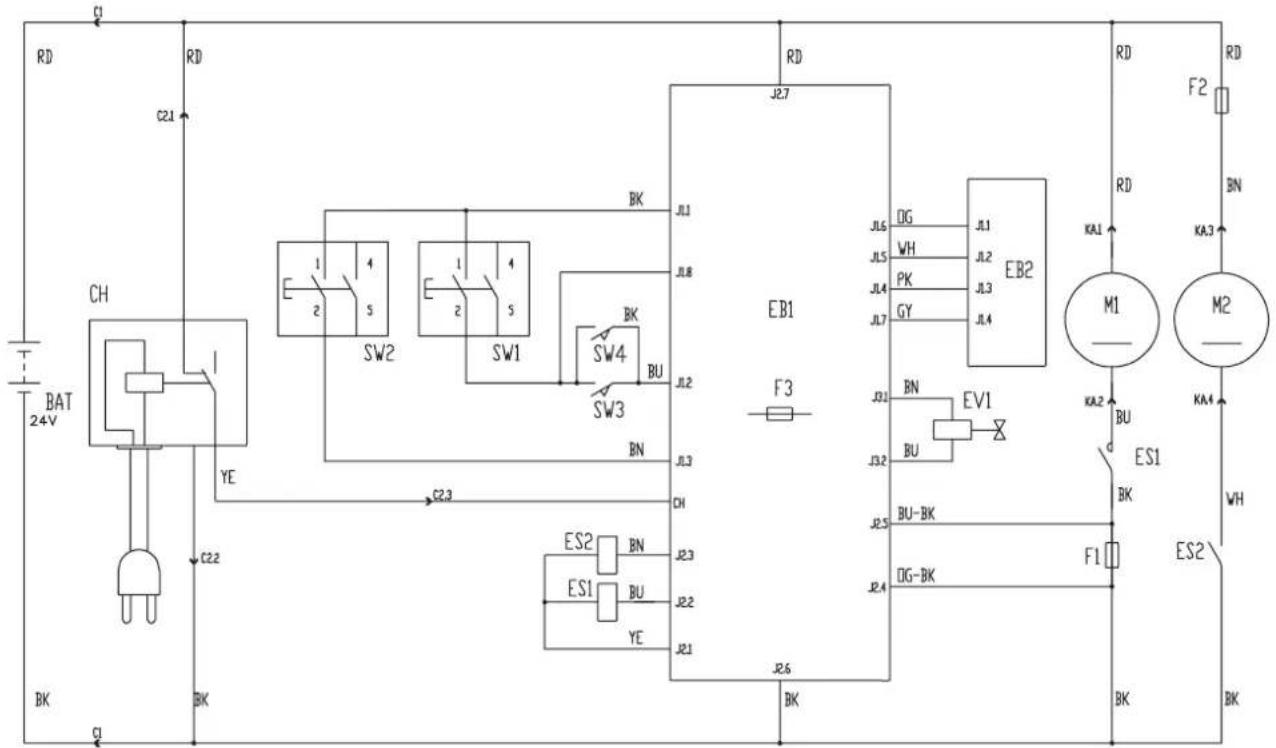

Stekker acculader (optioneel) CH Acculader (optioneel) EB1 Elektronische kaart functies EB2 Lampje voor de elektronisch installatie ES1 Schakelaar voor de motor van de borstel/padhouder ES2 Relais van de motor voor het aanzuigsysteem EV1 Magneetklep voor de reinigingsoplossing

Zekering voor de motor van de borstel (40 A) F2 Zekering van de aanzuigmotor (30 A) F3 Zekering magneetklep en elektronisch schema (5 A) M1 Motor borstel/padhouder M2 Motor aanzuigsysteem SW1 Schakelaar borstel/padhouder SW2 Schakelaar aanzuigsysteem SW3 Inschakelknop borstel SW4 Inschakelknop borstel Kleurcodering BK Zwart BU Blauw BN Bruin GN Groen GY Grijs OG Oranje PK Roze RD Rood VT Paars WH Wit YE Geel

P100660GEBRUIKSAANWIJZING NEDERLANDS

9099589000 - SC450 11 8/12 GEBRUIK LET OP! Op de machine zijn enkele plaatjes aangebracht met de volgende woorden: – GEVAAR! – LET OP! – WAARSCHUWING – ADVIES Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op deze plaatjes goed kennen (zie de paragraaf Symbolen op de machine). Dek de plaatjes niet af en vervang ze onmiddellijk als ze beschadigd zijn. CONTROLE / VOORBEREIDINGEN VOOR ACCU’S OP EEN NIEUWE MACHINE LET OP! De elektrische onderdelen van deze machine kunnen ernstig beschadigd raken als de accu’s niet op de juiste manier worden gemonteerd en aangesloten. De accu’s mogen alleen door bevoegd personeel worden gemonteerd. Stel de acculader (optioneel) in aan de hand van het type accu (WET of GEL). Controleer voordat u de accu’s monteert of ze niet beschadigd zijn. Ontkoppel de stekker van de accu’s en de acculader. Wees altijd bijzonder voorzichtig met de accu’s. Bevestig de beschermkapjes van de accupolen die bij de machine worden geleverd. De machine heeft twee accu’s van 12 V nodig, die volgens het schema zijn aangesloten (28). De machine kan op een van de volgende manieren worden geleverd: Met accu’s (WET of GEL/AGM) op de machine gemonteerd, klaar voor gebruik 1. Start de machine door op de schakelaars van de borstel/padhouder (41) en van het aanzuigsysteem (42) te drukken. Als het groene lampje (44) gaat branden, zijn de accu’s klaar voor gebruik. 2. Als het gele (45) of het rode lampje (46) gaat branden, moeten de accu’s worden opgeladen (zie de procedure in het hoofdstuk Onderhoud). De accu’s worden niet meegeleverd 1. Schaf geschikte accu’s aan [zie het deel Technische eigenschappen en het schema (28)]. Raadpleeg voor de juiste keuze en montage een gekwaliceerde leverancier. 2. Stel de machine en de acculader (waar van toepassing) in op basis van de gemonteerde accu’s. Ga daarbij te werk zoals in het volgende deel.NEDERLANDS GEBRUIKSAANWIJZING 12 SC450 - 9099589000 8/12 DE ACCU’S MONTEREN EN HET TYPE ACCU INSTELLEN (WET OF GEL/AGM) Op basis van het gekozen type accu (WET of GEL/AGM) stelt u de elektronische installatie van de machine en de acculader (indien van toepassing) in, door als volgt te werk te gaan: Afstelling van de machine

1. Controleer of de stekker (8) van de accu’s is ontkoppeld.

De fabrieksinstelling van de machine is voor accu’s met GEL. Als dat overeenkomt met het type accu dat is gemonteerd, ga naar punt 7. Als dat niet het geval is, voer ook punten 2, 3 en 4 uit.

2. Verplaats de aftapslang van het vuile water (11).

3. Verwijder, waar van toepassing, de kabel van de acculader

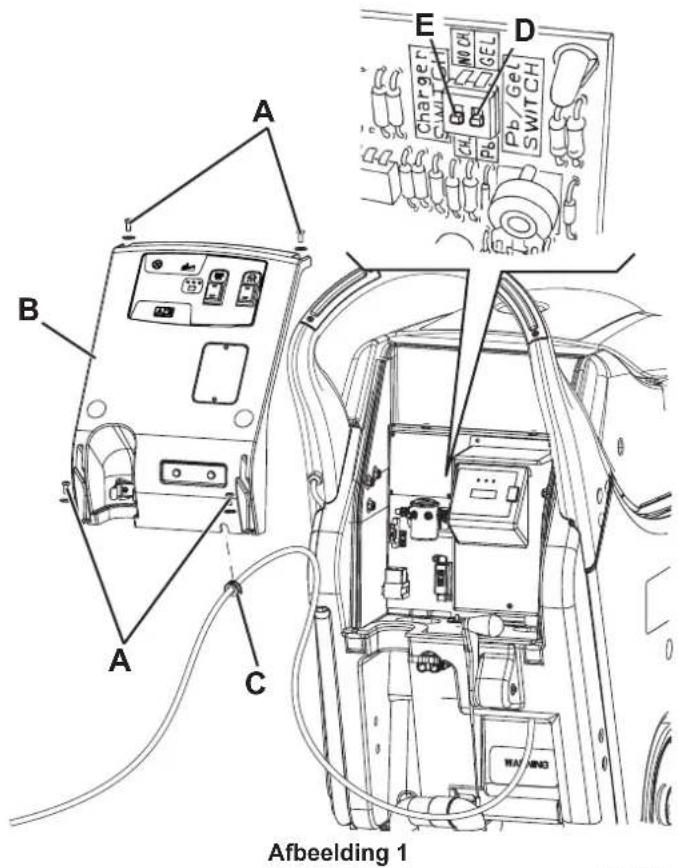

4. Verwijder de schroeven (A, Afb. 1) en verplaats voorzichtig

de rijbediening (B) waarbij het rubberen dopje (C) uit de houder op de rijbediening (B) wordt gehaald.

5. Zet de minischakelaar (D) in de stand WET.

LET OP! Blijf van de schakelaar ernaast af (E).

6. Voer de punten 3, 4 en 5 in de omgekeerde volgorde uit.

Instelling van de acculader (voor machines zonder interne acculader)

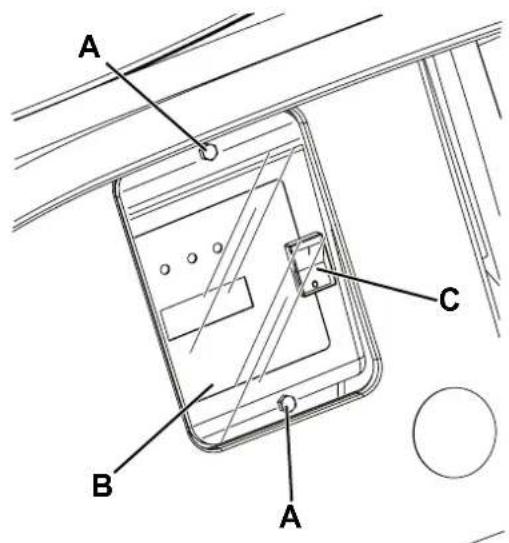

7. Verwijder de schroeven (A, Afb. 2) van het klepje voor het

aezen van de acculader.

8. Verwijder het klepje (B).

9. Zet de keuzeschakelaar (C) op WET voor accu’s met lood

of op GEL voor accu’s met gel/agm.

10. Monteer het klepje (B) en draai de schroeven (A) vast.

11. Verwijder de vuilwatertank (16) zoals in de procedure in de

betreffende paragraaf wordt uitgelegd.

12. Monteer de accu’s in de machine aan de hand van het

schema (28). WAARSCHUWING! Installeer voor de juiste balancering van de machine de accu’s in de ruimte met de steunen op de achterwand geplaatst.

13. Plaats de vuilwatertank (16).

14. Laad de accu’s op (zie de procedure in het hoofdstuk

Afbeelding 1 P100661

P100662GEBRUIKSAANWIJZING NEDERLANDS

Montage van de borstel of padhouder OPMERKING Afhankelijk van het type vloer dat u moet behandelen, kunt u de borstel (A, Afb. 3) of de padhouder (B en C) monteren.

1. Controleer of de schakelaars (41 en 42) in stand ‘0’ staan.

2. Ontkoppel het schrobdek borstelhouder/padhouder (13) door het stuur als hefboom te gebruiken (2).

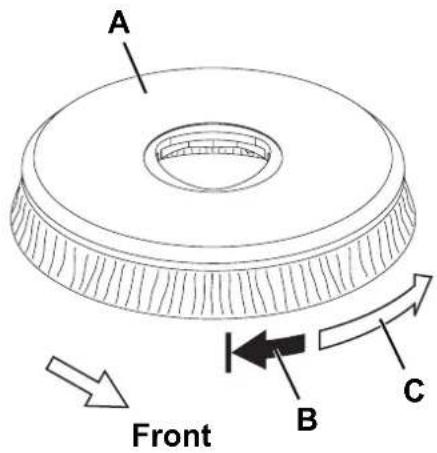

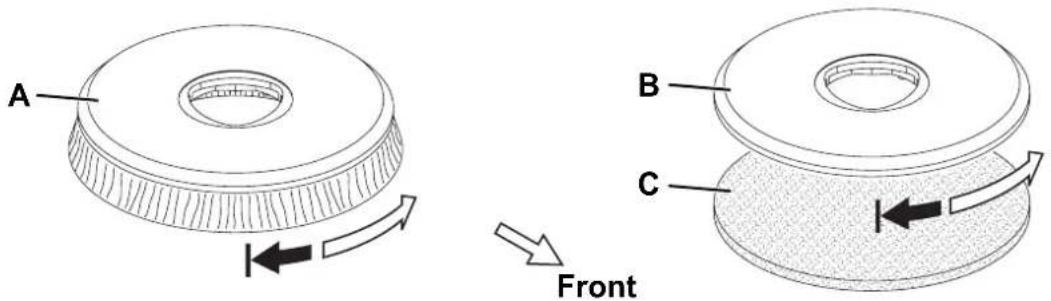

3. Plaats de borstel (A, Afb. 3) of de padhouder (B met C) onder het schrobdek.

4. Breng het schrobdek (13) omlaag met behulp van het stuur (2).

5. Druk op de schakelaar (41) om de machine in te schakelen.

6. Houd de knoppen (47) een paar seconden ingedrukt zodat de borstel/padhouder vastkoppelen in de naaf van het schrobdek

(13). Herhaal eventueel de handeling totdat de borstel/padhouder aankoppelen. Front

Afbeelding 3 P100663 Beschikbare types borstels en handleiding voor toepassing ervan (alleen suggesties) Modellen MIDLITE GRIT 180 MIDGRIT 240 PROLENE PROLITE UNION MIXAlgemene reiniging:BetonTerrazzovloerenKeramiektegels/breukstenenMarmerVinyltegelsRubberen tegelsPolijsten:Rubberen tegelsMarmerVinyltegels Montage van de trekker

7. Monteer de trekker (21) en zet hem vast met de wieltjes (22). Sluit daarna de aanzuigslang (10) aan op de trekker.

8. Stel met behulp van het wieltje (23) de trekker af zodat de achterste rubber de grond over de hele lengte raakt en de voorste rubber iets van de vloer staat.NEDERLANDS GEBRUIKSAANWIJZING 14 SC450 - 9099589000 8/12 De tank met reinigingsmiddel vullen WAARSCHUWING! Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en niet brandbaar zijn; ze moeten geschikt zijn voor de machine. LET OP! Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen op de etiketten van de essen. Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert. 9. Gebruik de vulmond (31) of uitneembare slang (40, optioneel) om de tank (15) te vullen met een reinigingsoplosmiddel dat geschikt is voor de uit te voeren werkzaamheden. Vul de tank niet volledig met reinigingsmiddel. Laat het peil tot enkele centimeters onder de rand staan. Houd u aan de verdunningsinstructies op het label van het chemische product dat voor de reinigingsoplossing wordt gebruikt. De temperatuur van de reinigingsoplossing mag niet hoger zijn dan 40 °C.

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

1. Bereid de machine voor zoals werd beschreven in het vorige deel.

2. Zet de machine op de werkplek door de machine met de handen op het stuur (2) te duwen.

3. Breng de trekker (21) omlaag met de hendel (7).

4. Zet de hendel voor afstelling van de toevoer van het reinigingsmiddel (36) in een van de volgende standen, op basis van de uit te voeren werkzaamheden:

• ECO-systeem: als u de hendel (36) in de stand ECO (37) zet, werkt de machine in een bepaalde geprogrammeerde stand; de toevoer van het water is ingesteld en constant, en de machine kan ~ 90 minuten (gemiddeld 0,4 liter/min) achter elkaar werken.

• Variabel systeem: als u de hendel naar links zet (variabele toevoer), kunt u de toevoer verhogen tot maximaal 1,6 liter/min (bij volle tank), waarna de machine ~ 40 minuten kan werken.

5. Druk op de schakelaars voor inschakeling van de borstel/padhouder (41) en van het aanzuigsysteem (42).

6. Druk op de drukknoppen (47) om de borstel/padhouder in te schakelen.

7. Start de reinigingswerkzaamheden door de machine met het stuur (2) te manoeuvreren.

OPMERKING Als het groene lampje (44) gaat branden, is de machine klaar voor gebruik. Als het gele (45) of het rode lampje (46) gaat branden, moeten de accu’s worden opgeladen (zie de procedure in het hoofdstuk Onderhoud). De machine stoppen

8. Stop de machine en de borstel/padhouder door de drukknoppen (47) los te laten.

9. Schakel de borstel/padhouder en het aanzuigsysteem uit door de schakelaars (41) en (42) in te drukken.

10. Breng de trekker (21) omhoog met de hendel (7).

11. Laat de machine met het stuur (2) iets zakken totdat het achterwiel (6) contact maakt met de vloer in de parkeerstand (27).GEBRUIKSAANWIJZING NEDERLANDS 9099589000 - SC450 15 8/12 MACHINE IN GEBRUIK (WASSEN/DROGEN)

1. Start de machine zoals werd beschreven in het vorige deel.

2. Houd beide handen op het stuur (2) en druk op de knoppen (47); manoeuvreer de machine daarna en begin met het reinigen/ drogen van de vloer.

3. Stop eventueel de machine en stel tenslotte het wieltje voor afstelling van de uitlijning van de trekker (23) af.

4. Varieer waar nodig de hoeveelheid reinigingsoplossing die naar de borstel wordt gestuurd met het kraantje (36).

WAARSCHUWING! Zet de borstel/borstelhouder uit als de machine stilstaat om het oppervlak van de vloer niet te beschadigen. WAARSCHUWING! Voordat u de borstel/pad om hoog zet, moet u het draaien stoppen door de knoppen (47) los te laten. OPMERKING Nilsk raadt u aan de rechterzijde van de machine eerst richting de muur te laten gaan om de vloer tegen de muur te reinigen/drogen, zoals in afbeelding 4.

Afbeelding 4 P100664 WAARSCHUWING! Als de motor van de borstel/padhouder overbelast wordt, omdat vreemde voorwerpen de beweging van de borstels/pads belemmeren of bij een erg agressieve vloer/borstels, zorgt een beveiligingssysteem dat de borstel/padhouder na ongeveer een minuut continue overbelasting stopt. Een overbelaste toestand wordt aangegeven door drie knipperende lampjes (44, 45, 46). Als u de werkzaamheden wilt hervatten nadat de borstel/pad is gestopt als gevolg van overbelasting, moet de machine worden uitgeschakeld door de schakelaars van de borstel/pad en van het aanzuigsysteem (41 en

42) in de stand ‘0’ te zetten. Start de machine opnieuw door de schakelaars voor de borstel/pad en van het

aanzuigsysteem (41 en 42) in stand ‘I’ te zetten. Ontlading van de accu’s tijdens de werkzaamheden 5. Zolang het groene lampje (44) brandt, laten de accu’s de machine normaal werken. Als het groene lampje (44) uit gaat en de gele (45) en rode (46) lampjes na elkaar gaan branden, moet de accu worden opgeladen omdat de resterende lading van de accu minimaal is. WAARSCHUWING! Als de accu’s bijna leeg zijn, mag u niet door blijven werken om schade aan de accu’s en een kortere levensduur te voorkomen. Afstelling van de voorwaartse beweging van de machine

6. De voorwaartse snelheid van de machine is afhankelijk van het type vloer dat wordt behandeld en van de geselecteerde

borstel of pad. Zet eventueel de machine stil en draai het stelwieltje voor de rijsnelheid van de machine (25) door als volgt te werk te gaan:

• bij linksom draaien neemt de bewegingssnelheid toe;

• bij rechtsom draaien neemt de bewegingssnelheid af. De machine in een rechte lijn laten rijden 7. Als de machine afwijkt van de rechte lijn, kunt u dit corrigeren door het wieltje (24) rechtsom of linksom te draaien, zodat de machine weer in een neutrale lijn rijdt.NEDERLANDS GEBRUIKSAANWIJZING 16 SC450 - 9099589000 8/12

DE MACHINE TRANSPORTEREN/PARKEREN

Ga als volgt te werken bij het transporteren/parkeren van de machine.

1. Zet de schakelaars voor de borstel/padhouder en het aanzuigsysteem (41 en 42) in de stand ‘0’.

2. Breng de trekker omhoog met de hendel (7).

3. Pak het stuur vast (2) en laat het iets zakken om de borstel op te heffen van de vloer. Duw de machine nu op deze manier naar de zone die is bedoeld voor het parkeren. Laat de machine iets zakken totdat het achterwiel (6) contact maakt met de vloer in de parkeerstand (27). 4. Na de werkzaamheden raden wij u aan om de borstel/padhouder te verwijderen (zie de procedure in het specieke deel in het hoofdstuk Onderhoud).

Een automatisch sluitsysteem met vlotter (30) zorgt dat het aanzuigsysteem niet meer werkt als de vuilwatertank (16) vol is. Wanneer het aanzuigsysteem wordt gestopt, merkt u dit doordat het geluidsniveau van de motor voor het aanzuigsysteem toeneemt of doordat de vloer niet meer wordt gedroogd. WAARSCHUWING! Wanneer het aanzuigsysteem per ongeluk wordt uitgeschakeld (bijvoorbeeld wanneer de vlotter eerder ingrijpt als de machine met een plotselinge beweging wordt stopgezet), kunt u het systeem weer activeren door het met de schakelaar (42) uit te schakelen, de afdekking (17) te openen en te controleren of de vlotter in het rooster (30) tot het niveau van het water is gedaald; sluit daarna de afdekking (17) en start het aanzuigsysteem weer met de schakelaar (42). Als de vuilwatertank (16) vol is, kunt u de tank als volgt legen. De vuilwatertank legen

1. Zet de schakelaars voor de borstel/padhouder en het aanzuigsysteem (41 en 42) in de stand ‘0’.

2. Breng de trekker omhoog met de hendel (7).

3. Duw de machine naar de aangewezen verzamelzone.

4. Pak het stuur (2) vast en laat het iets zakken totdat het achterwiel (6) contact maakt met de vloer.

5. Maak de vuilwatertank leeg met behulp van de uitlaatslang (11). Vul na de werkzaamheden het reservoir met schoon water. Tank met reinigingsmiddel legen

6. Voer de voorgaande punten 1 tot en met 4 uit.

7. Leeg de tank met reinigingsmiddel met de exibele slang (12). Vul na de werkzaamheden het reservoir met schoon water.

NA GEBRUIK VAN DE MACHINE

Als u klaar bent, moet u de volgende handelingen uitvoeren voordat u machine achterlaat:

1. Zet de schakelaars voor de borstel/padhouder en het aanzuigsysteem (41 en 42) in de stand ‘0’.

2. Verwijder de borstel/padhouder zoals in het betreffende deel in het hoofdstuk Onderhoud wordt uitgelegd.

3. Leeg de tanks (15 en 16) aan de hand van de specieke delen in de handleiding.

4. Voer de onderhoudswerkzaamheden uit die na gebruik van de machine moeten worden uitgevoerd (zie het hoofdstuk

Onderhoud). 5. Zet de machine op een droge, schone plaats en houd de borstel/padhouder en de trekker gedemonteerd of omhoog.GEBRUIKSAANWIJZING NEDERLANDS 9099589000 - SC450 17 8/12

DE TANK MET VUIL WATER VERWIJDEREN

Als u de loodaccu’s (WET) wilt controleren of opladen, of wanneer u andere werkzaamheden moet uitvoeren, moet u de tank voor het vuile water (16) verwijderen; hieronder wordt de procedure hiervoor beschreven.

1. Leeg de vuilwatertank (16) zoals in de betreffende paragraaf wordt uitgelegd.

2. Zet de machine op een vlakke ondergrond.

3. Controleer of de schakelaars (41 en 42) in stand ‘0’ staan.

4. Haal de aftapslang voor het vuile water (11) uit de steun.

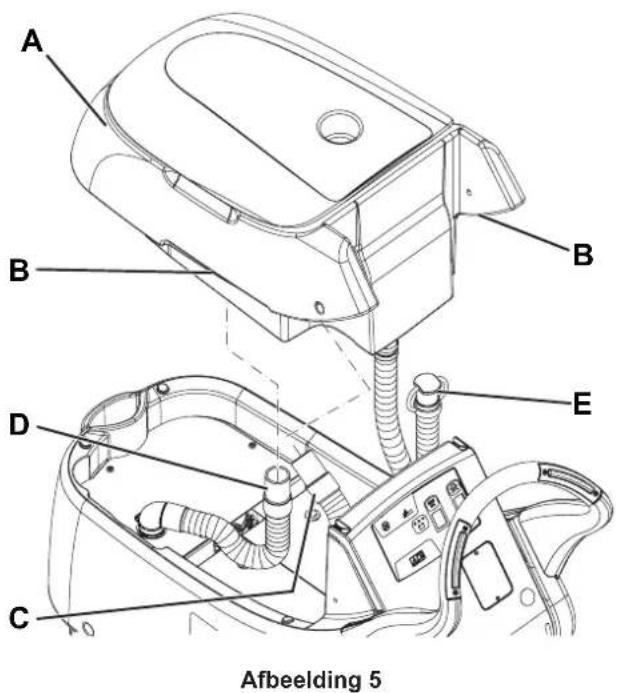

5. Pak de tank met het vuile water (A, Afb. 5) vast in de zone (B) en breng deze iets omhoog.

6. Ontkoppel de aanzuigslang (C) uit de tank.

7. Haal de slang (D) voor aansluiting van het aanzuigrooster van de tank los.

8. Verwijder de aftapslang (E) uit de onderste klep en verwijder de tank (A).

Afbeelding 5 P100665

9. Voer voor de montage de punten 4 tot en met 8 in de omgekeerde volgorde van het verwijderen uit

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30 dagen niet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

1. Voer de handelingen uit het deel ‘Na gebruik van de machine’ uit.

2. Ontkoppel de stekker (8) van de accu’s.NEDERLANDS GEBRUIKSAANWIJZING

18 SC450 - 9099589000 8/12 ONDERHOUD De levensduur van de machine en de optimale veilige werking ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specieke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud. LET OP! De onderhoudswerkzaamheden moeten worden uitgevoerd op een uitgeschakelde machine, waarbij de accu’s en de kabel van de acculader zijn ontkoppeld. Lees altijd alle instructies in het hoofdstuk Veiligheid. Alle regelmatige of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum. In deze handleiding worden alleen de eenvoudigste en meest voorkomende onderhoudswerkzaamheden beschreven. De procedures voor de onderhoudswerkzaamheden die niet in het vastgelegde onderhoudsschema staan, vindt u in de werkplaatshandleiding, die bij de verschillende servicecentra ligt. ONDERHOUDSSCHEMA Procedure Dagelijks, na gebruik van de machine Wekelijks Maandelijks Jaarlijks Accu’s opladen Reiniging van de trekker Reiniging van de borstel/pad Reiniging van de tanks, van het aanzuigrooster met vlotter en controle van de pakking van de afdekking Controle en vervanging van de rubbers van de trekker Reiniging van het lter van het reinigingsmiddel Controle van het peil van de vloeistof in de WET-accu’s Controle of vervanging van de koolborstels voor de motor van de borstel/padhouder (1) Controle of vervanging van de koolborstels van de motor van het aanzuigsysteem (1) (1) Onderhoud uit te voeren door een bevoegd servicecentrum van Nilsk.GEBRUIKSAANWIJZING NEDERLANDS 9099589000 - SC450 19 8/12

OPMERKING Laad de accu’s op als het gele lampje (45) of het rode lampje (46) gaat branden of na voltooiing van de werkzaamheden. WAARSCHUWING! Houd de accu’s altijd opgeladen, omdat de levensduur van de accu’s dan langer is. WAARSCHUWING! Als de accu’s leeg zijn, zorg dan dat ze dat niet te lang leeg blijven, omdat de levensduur van de accu’s anders minder wordt. Controleer minstens een keer per week of de accu’s zijn opgeladen. WAARSCHUWING! Wanneer u de accu’s met een externe acculader gaat opladen, gebruik dan een acculader die geschikt is voor het type accu dat is gemonteerd. LET OP! Tijdens het opladen van de WET-accu’s komt het zeer explosieve waterstofgas vrij. Laad de accu’s alleen op in een goed geventileerde ruimte en ver van open vuur. Tijdens het opladen van de accu’s mag er niet gerookt worden. Houd de tank met vuil water verwijderd tijdens de volledige oplaadcyclus van de accu’s. LET OP! Let tijdens het opladen van de accu’s WET goed op dat er geen vloeistof uit de accu’s loopt. Deze vloeistof is corrosief. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts.

1. Zet de machine op een plaats waar de accu’s kunnen worden opgeladen.

2. Druk op de schakelaars (41 en 42) om de machine uit te schakelen.

3. Alleen voor WET-accu’s:

• Verwijder de vuilwatertank zoals wordt beschreven in het hoofdstuk Gebruik. Controleer het niveau van de elektrolyt van de accu’s; vul het niveau eventueel bij via de doppen.

• Laat alle doppen van de accu’s open als u deze oplaadt.

• Reinig indien nodig de bovenkant van de accu’s. 4. Laad de accu’s op een van de volgende manieren op, afhankelijk van de aanwezigheid van een elektronische acculader (48) op de machine. Accu’s met externe acculader opladen 5. Controleer of de externe acculader geschikt is aan de hand van de betreffende handleiding. De nominale spanning van de acculader moet gelijk zijn aan 24 V.

6. Ontkoppel de stekker (8) van de accu’s en sluit die op de externe acculader aan.

7. Sluit de acculader aan op het stroomnet.

8. Na het opladen ontkoppelt u de acculader van het stroomnet en haalt u de stekker (8) los.

9. (Alleen voor WET-accu’s): controleer of het niveau van de elektrolyt in de accu’s correct is en sluit alle doppen (39).

10. Sluit de stekker (8) van de accu’s weer aan op de aansluiting op de machine.

11. (Alleen voor WET-accu’s): plaats de vuilwatertank terug.

Accu’s met geïntegreerde acculader (optioneel) opladen op de machine 12. Sluit de kabel (4) van de acculader opnieuw aan op het stroomnet [de spanning en de frequentie van het stroomnet moeten overeenkomen met de waarden van de acculader, zie het plaatje (29) op de machine]. Als de acculader op het stroomnet is aangesloten, worden alle functies van de machine automatisch uitgeschakeld. Rode lampje (52) brandt op het bedieningspaneel van de acculader om aan te geven dat de acculader de accu’s oplaadt.

13. Als het groene lampje (50) brandt, is de oplaadcyclus van de accu’s voltooid.

14. Wanneer de accu’s volledig zijn opgeladen, koppelt u de kabel (4) van de acculader los van het stroomnet en bevestigt u deze in de betreffende bevestiging (5).

15. (Alleen voor WET-accu’s): plaats de vuilwatertank terug.

OPMERKING Zie voor meer informatie over de werking van de acculader (48) de betreffende handleiding.NEDERLANDS GEBRUIKSAANWIJZING 20 SC450 - 9099589000 8/12

REINIGING VAN DE TREKKER

OPMERKING De machine werkt alleen goed als de trekker schoon is en als de rubbers in goede staat zijn. WAARSCHUWING! Wij raden u aan werkhandschoenen te dragen als u de trekker reinigt omdat er vuil aan kan blijven hangen.

1. Zet de machine op een vlakke ondergrond.

2. Controleer of de schakelaars (41 en 42) in stand ‘0’ staan.

3. Breng de trekker (21) omlaag met de hendel (7).

4. Draai de wieltjes (22) los en verwijder de trekker (21).

5. Ontkoppel de aanzuigslang (10) van de trekker.

6. Spoel en reinig de trekker (Afb. 6). Haal met name de vuiltjes en troep uit de geleidingsruimten (A) en uit de aanzuigopening (B). Controleer of de voorste rubber (C) en de achterste rubber (D) heel zijn en geen sneden of scheuren vertonen. Als dat wel het geval is, moeten ze worden vervangen (zie de procedure in het volgende hoofdstuk).

7. Monteer de trekker weer in de omgekeerde volgorde van demontage.

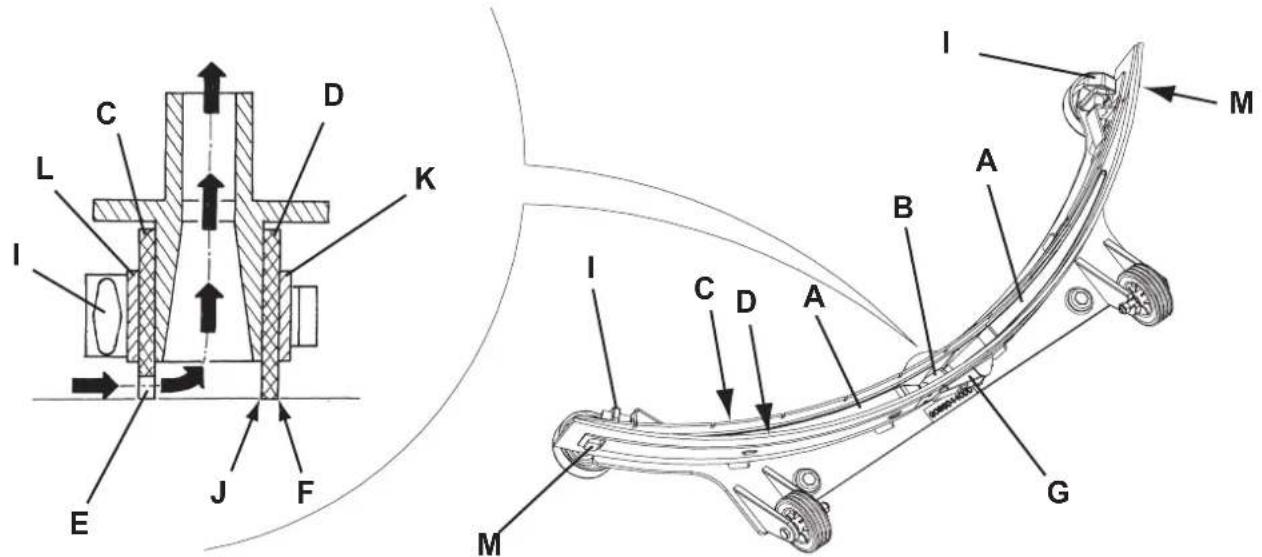

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER

1. Reiniging van de trekker (Afb. 6), zie hiervoor het vorige deel.

2. Controleer of de strook (E) van de voorste rubber (C) en de strook (F) van de achterste rubber (D) tegelijkertijd over de hele lengte op een controlevlak steunen. Als dat niet het geval is, moet u ze als volgt in hoogte verstellen:

• Verwijder de trekstang (G), ontkoppel de houders (M) en stel de achterste rubber (D) af; koppel de houders weer aan en monteer de trekstang.

• Draai de wieltjes (I) los en stel de achterste rubber (C) af. Draai de wieltjes daarna weer vast. 3. Controleer of de voorste rubber (C) en de achterste ruimte (D) heel zijn en geen sneden of scheuren vertonen. Als dat wel het geval is, moeten ze worden vervangen. Dat doet u als volgt. Controleer ook of de voorste rand (J) van de achterste rubber niet is versleten. Als dat wel het geval is, kan de rubber zelf kapot gaan. Vervang deze door een van de andere drie randen die nog heel zijn. Als de andere randen ook zijn versleten, moet u de rubber vervangen. Dat doet u als volgt:

• Verwijder de trekstang (G), koppel de houders (M) los en verwijder de bevestigingsband (K); vervang of rouleer daarna de voorste rubber (D).

• Monteer de rubber weer in de omgekeerde volgorde van demontage.

• Draai de wieltjes (I) los en verwijder de bevestigingsband (L). Vervang daarna de voorste rubber (C).

• Monteer de rubber weer in de omgekeerde volgorde van demontage. Na het vervangen (of roteren) van de rubbers moet u de hoogte van de rubbers afstellen zoals eerder beschreven.

4. Sluit de aanzuigslang (10) aan op de trekker.

5. Monteer de trekker (21) en draai de wieltjes (22) vast.

6. Stel eventueel het wieltje voor afstelling van de uitlijning (23) van de trekker af.

P100666GEBRUIKSAANWIJZING NEDERLANDS

WAARSCHUWING! Wij raden u aan werkhandschoenen te dragen als u de borstel/pad reinigt omdat er vuil aan kan blijven hangen.

1. Zet de machine op een vlakke ondergrond.

2. Controleer of de schakelaars (41 en 42) in stand ‘0’ staan.

3. Zet de borstel/padhouder als volgt uit:

• Met het schrobdek (13) omhoog pakt u met uw handen de borstel/padhouder (A, Afb. 7) vast en draait u deze in tegenovergestelde richting van de rotatie (B) en vervolgens in de rotatierichting (C) voor het loskoppelen.

4. Reinig en spoel de borstel/pad met water en

5. Controleer of de haren van de borstel heel zijn en niet

overmatig versleten. Anders moet de borstel worden vervangen.

6. Controleer of de pad overmatig is versleten, vervang deze

1. Duw de machine naar de aangewezen verzamelzone.

2. Controleer of de schakelaars (41 en 42) in de stand ‘0’ staan en koppel de accustekker (8) los.

3. Haal het water uit de tanks (15 en 16) met de uitlaatslang (11) en de slang (12).

4. Open de afdekking (17), en reinig en spoel met schoon water de afdekking zelf, de tanks en het aanzuigrooster (30).

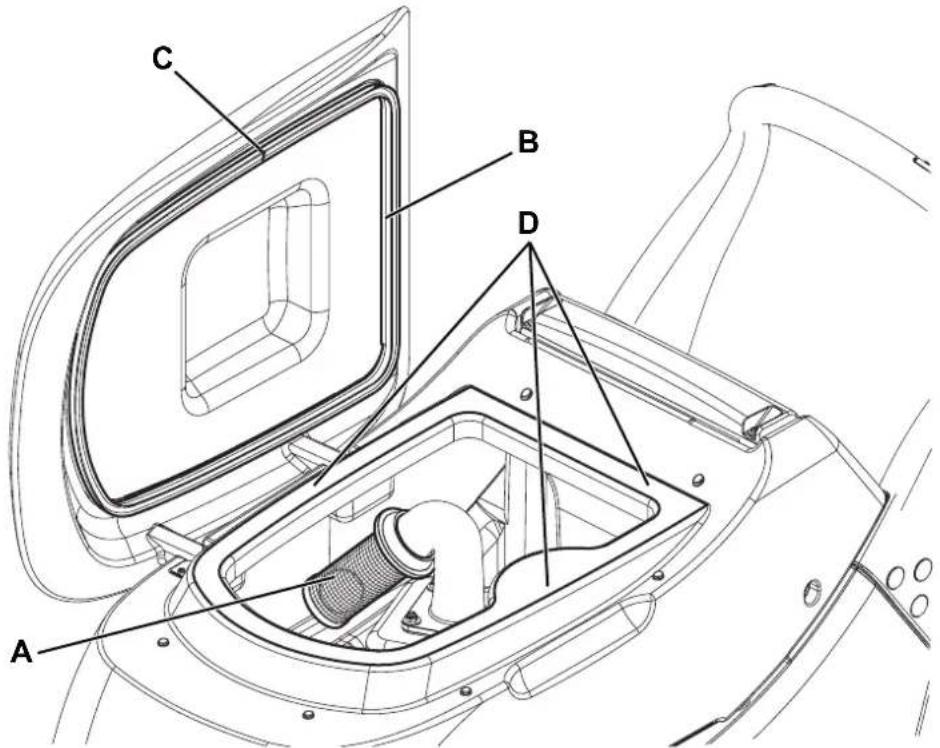

5. Verwijder waar nodig het rooster (A, Afb. 8), reinig het zorgvuldig en plaats het terug.

6. Controleer of de pakking (B) van de afdekking van de vuilwatertank heel is.

OPMERKING De pakking (B) zorgt dat er voldoende druk wordt opgebouwd in de tank. Dat is nodig om het vuile water naar binnen te zuigen. Vervang waar nodig de pakking (B) door deze uit de bevestiging te halen. Als u de nieuwe pakking monteert, moet u de bevestiging (C) in het onderste deel plaatsen zoals in de afbeelding.

7. Controleer of ook alle oppervlakken (D) waarmee de pakking (B) contact maakt onbeschadigd zijn en geschikt voor

bevestiging van de pakking zelf.

8. Sluit de afdekking van de vuilwatertank (17).

P100668NEDERLANDS GEBRUIKSAANWIJZING

22 SC450 - 9099589000 8/12 REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL

1. Leeg de tank van het reinigingsmiddel (15) zoals in de betreffende paragraaf wordt uitgelegd.

2. Zet de machine op een vlakke ondergrond.

3. Controleer of de schakelaars (41 en 42) in de stand ‘0’ staan en koppel de accustekker (8) los.

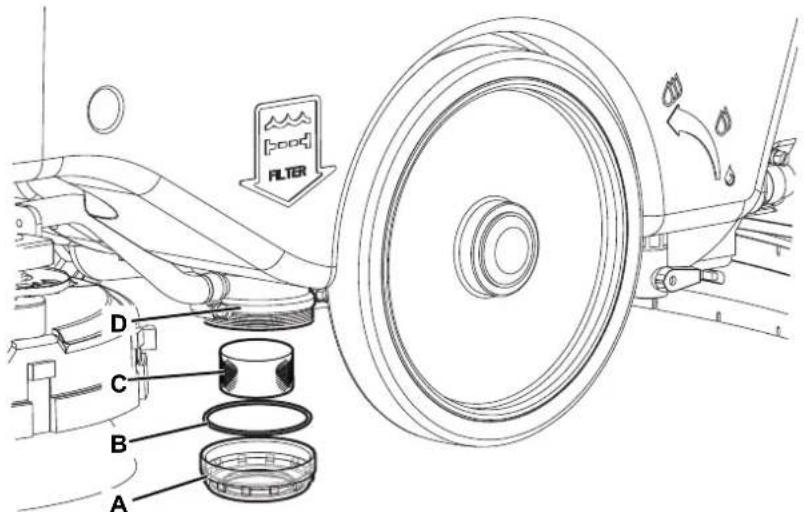

4. Draai de transparante afdekking (A, Afb. 9) los, verwijder de pakking (B) en verwijder het lterrooster (C). Reinig ze en monteer ze weer in de steun (D). OPMERKING Plaats de pakking (B) en het lterrooster (C) goed in de houders van de afdekking (A) en de steun (D).

P100669GEBRUIKSAANWIJZING NEDERLANDS

2. Verplaats de aftapslang van het vuile water (11).

3. Verwijder, waar van toepassing, de kabel van de acculader uit de steun (5).

4. Verwijder de schroeven (A, Afb. 10) en verplaats voorzichtig de rijbediening (B) waarbij het rubberen dopje (C) uit de houder op de rijbediening (B) wordt gehaald.

5. Controleer / vervang de volgende zekeringen:

• (D) Zekering F1 (40 A), motor schrobdek borstelhouder

• (E) Zekering F2 (30 A), aanzuigsysteem

• (F) Zekering F3 (5 A), elektronische installatie

6. Voer de punten 1 tot en met 4 in de omgekeerde volgorde uit.

P100670NEDERLANDS GEBRUIKSAANWIJZING

24 SC450 - 9099589000 8/12 STORINGEN LOKALISEREN Probleem Waarschijnlijke oorzaak Herstelactie De motoren werken niet; er brandt geen enkel lampje. Stekker accu’s losgekoppeld. Sluit aan. Accu’s helemaal leeg. Laad de accu’s op. Schakelaar borstel/padhouder defect. Vervangen. (*) De lampjes (43) knipperen tegelijkertijd. Motor schrobdek borstelhouder overbelast. Gebruik een minder agressieve borstel die geschikt is voor de te behandelen vloer. Aanwezigheid van materiaal (vastgedraaid draad, etc.) waardoor de borstel niet goed draait. Reinig de borstelnaaf. De borstel werkt niet. De zekering (F1) is doorgebrand. Vervangen. Inschakelknoppen borstel defect. Vervangen. (*) De motor van het aanzuigsysteem start niet. De zekering (F2) is doorgebrand. Vervangen. Schakelaar aanzuigsysteem defect. Vervangen. (*) Onvoldoende aanzuiging van het vuile water. Vuilwatertank vol. Leeg de tank. Flexibele slang ontkoppeld van de trekker. Sluit aan. Aanzuigrooster beschadigd of vlotter gesloten. Reinig het rooster of controleer de vlotter. Vuile trekker; versleten of beschadigde rubbers van de trekker. Reinig en controleer de trekker. Afdekking van de tanks niet goed afgesloten of pakking beschadigd. Sluit de afdekking op de juiste manier of vervang de pakking. Onvoldoende toevoer van reinigingsmiddel naar de borstel. De magneetklep voor reinigingsoplosmiddel is defect. Vervangen. (*) Filter voor het reinigingsmiddel vuil. Reinig het lter. Trekker maakt groeven. Vuil onder de rubbers van de trekker. Verwijder het vuil. Rubbers van de trekker versleten, gespleten of gescheurd. Vervang de rubbers. Trekker niet afgesteld met het wieltje. Stel af. (*) Onderhoud uit te voeren door een bevoegd servicecentrum van Nilsk. OPMERKING Als de machine met de optioneel gemonteerde acculader is aangeschaft, werkt de machine niet zonder de acculader op de machine. Als u problemen heeft met de acculader, kunt u het beste contact opnemen met een bevoegd servicecentrum. Neem voor meer informatie contact op met de servicecentra van Nilsk. Zij beschikken over de servicehandleiding. VERWIJDERING Als de machine wordt afgedankt, moet hij naar een bevoegd verwijderingbedrijf worden gebracht. Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en vervolgens volgens de geldende milieunormen naar de betreffende afvalverwerkingsbedrijven worden gebracht: – Accu – Borstels/pads – Kunststof slangen en onderdelen – Elektrische en elektronische onderdelen (*) (*) Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Nilsk-kantoor.Nilsk S.p.A. Registered ofce: Via F. Turati 16/18, 20121 Milano Administrative ofce: Strada Comunale della Braglia n° 18 - 26862 Guardamiglio (Lodi) Phone: [phone] - Fax: [phone] www.nilsk.com
