GEBRUIKSAANWIJZING SCRUBTEC R 3 NILFISK

Conformiteitsverklaring

Ondergetekende verzekert dat de bovengenoemde modellen geproducederd zich in overeenstemming met de volgende richtlijnen en standardaards.

De nummers tussen haakjes verwijzen maar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heet tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatatie in over technische aspecten, deeiligheid de werkig, het stoppen, het onderhoud, de verwangingsonderdelen en verwijdering van de machine.

De bedieren en bevoegde monteurs die met deze machine werkken,要去 de instructies in deze handledig zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpreatie van de instructies contact op met Alto voor meer uitleg.

BETREFFENDE PERSONEN

Deze handleiding is bested voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine.

De bedierenogenen handelingen uitvoeren die alleen door bevoegde monteursogen worden uitgevoerd. De fabrikant is nicht verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

De instructiehandleiding moet in een geschikte envelop bij de machine worden bewaard. Er zou geen vloeistoffen of andere materielen bij komen zodate de handleiding goed leesbaar blijft.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine worden geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming zijn verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het serienummer en model van de machine staan op hetplaatje (30) dat op de stuurkolom is aangebracht.

Het productiejaar van de machine wordt in de conformiteitsverklaring aangegeven. Het productiejaar kan ook worden afgeleid uit de eerste twee cijfers van het serienummer van de machine.

Deze informatatie heeft u nodig als u verwangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven.

Model MACHINE

Serienummer MACHINE

ANDERE GEBRUIKERSHANDLEIDINGEN

• Handleiding van de elektronische acculader (maakt integraal deeluit van deze handleiding)
  Daarnaast zich de volgende handleidingen leverbaar:
  Werkplaatshandleiding (te raadplegen bij de servicecentra van Alto)
• Catalogus met verwangingsonderdelen (behoort tot de uitrusting van de machine)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of herstelwerkzaamheden aan de machine nodig+zijn, moet u deze door bevoegd personeel of bij Alto-servicecentra lately uitvoeren. Er mogen alleen originele verrangingsonderdelen en accessoires worden gebruikt.

Als u hulp nodig heeft of verrangingsonderdelen en accessoires wilt bestellen bij Alto, zorg dan dat u het model en het serienummer altijd bij de hand heeft.

MODIFICATIES EN VERBETERINGEN

Alto streeft aan een constante perfectie van ons nee producten en we behoorden ons hetrecht voor modificaties en aanpassingen aan te brengen indien wij die nodig achten. U bent nicht verplicht deze modificaties of verbeteringen door te voeren op een eerder aangeschafte machine.

Eventuele aanpassingen en/of toevoegingen van accessoires要去en expliciet worden goedgekeurd en uitgevoerd door Alto.

BEDRIJFSCAPACITEIT

De schrobmachine is ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en solide vloeren in openbare en bedrijfsruimten onder veilig omstandigheden. De machine moet door een bevoegde bediener worden gebruikt.

De reinigingsmachine is nicht geschickt voor het reinigen van kleden of tapijt.

ALGEMENE OPMERKINGEN

Alle verwijzingen aan voorwaarts en achterwaarts, vór en acheer, rechts en links in deze handleiding zichn vanuit de bediener in zich rijpositie op de stoel bekeken (25).

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op.

Controleer bij aflevering van de machine zorgvuldig of de verpakking en de machine Niet zich beschadigd tijdens het transport. Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur heeft ontvangen. Neem onmidelijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen.

Controer of de uitrusting van de machine overeenkomt met de volgende lijst:

• Technische documentation:

• Bedienershandleiding van de schrobmachine

• Handleiding van de elektronische acculader
• Catalogus met verrangingsonderdelen van de schrobmachine

2 smeltzekeringen

5 spiën voorplaatsing van de accu's van 6 V
1 sleutel van 2 mm, voor schroeven met cilindrisch schrobdek met geneste zeshoek

VEILIGHEID

De volgende symbolen worden gebruikt om möglichk gevaarlijke situatives aan te gehen. Lees deze informatatie alkijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen.

Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkelpreventieplan ter voorkoming van ongevallen is efectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkvoer of op locatie voordoen, worden veroorzaakt door het Niet naleven van enkele elementaire veiligheidsmaatregelen. Een oplettende en voorzichtigte bediener is de Beste garantie gegen ongevallen en is het meest effectief in elk preventieplan.

GEBRUIKTE SYMBOLEN

GEVAAR!

Dit symbol geeft een gevaar met möglichd dodelijk afloop voor de bediener aan.

LET OP!

Dit symbolism geeft een möglichelijk risico op letsel voor Personen of schade aan voorwerpen aan.

WAARSCHUWING!

Dit symbolism geeft een waarschuwing aan over de werking van de sleutel of van de gebruiksfuncties. Lees de blokken tekst die met dit symbolism় gemarkeerd zorgvuldig door.

OPMERKING

Dit geeft aan dat de bedienershandleiding moet worden geraadpleegd voordat er een handeling worden uitgevoerd.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en specifieke aandachtspunten om möglich schade aan de machine of letsel bij Personen te voorkomen.

GEVAAR!

Voordat u onderhouds- of reparatiewerkzaamheden aan de machineuitvoert, moet u eerst de accu's ontkoppelen.
- Deze machine mag alleen worden gebruikt door special opgeleid en bevoegd personeel. De machine mag nicht worden gebruikt door kinderen of mensen met een handicap.
Zorg dat er geen vonden, vlammen of brandende materielen bij de accu in de buurt kuren komen. Bij normala gebruik van de machine kuren er explosieve gassen vrij komen.
Wanner u in de buurt van elektrische onderdelen werk, verwijder dan al uw sieraden.
Werk nooit onder een omhoog gebrachte machine als deze nicht voldoende worden ondersteund door veiligheidssteunen.
- Gebruik deze machine Niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig়.
Bij het opladen van de accu's kan het bijzonder explosieve waterstofgas vrijkomen. Houd de tanks geopend als de accu worden opgeladen en voer de handelingen alleen uit in een goed geventileerde ruimte en uit de buurt van open vuur.

LET OP!

Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig door.
- Voordat u de acculader gezruikt, moet u controlleren of de frequentie en de spanning op het typeplaatje van de machine overeenkomen met de spanning van het stroomnet.
Laat de machine Niet onbemand en aangesloten op het stroomnet staan om het risico van brand, elektrische schokken of letsel te verminderen. Ontkoppel de machine van het stroomnet als de machine Niet worden gebruikt en voordater onderhoudswerkzaamheden worden uitgevoerd.
Laat de machine nicht in de regen staan om het risico van elektrische schokken te verkleinen. Plaats de machine op een beschutte plaat.
Laat de machine nicht als spellegood gebruiken. Let bijzonder goed op wonneer u in de buurt van kinderen aan het werk bent.
- Gebruik de machine nicht voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen accessoires die door de fabrikant worden aanbevolen.
- Gebruik de machine Niet als de kabel van de acculader en de stekker beschadigd zijn. Als de machine Niet correct functioneert, beschadigd is, buiten heeft gestaan of in het water is geallen, moet u de machine maar een servicecentrum brengen.
- Gebruik de kabel van de acculader Niet om de machine te trekken of te vervoeren en gebruik de kabel Niet als hand-greep. Zorg dat de kabel van de acculader Niet klem kan komen te zitten in een deur en trek de kabel Niet over scherpe oppervlakken of randen. Rijd Niet met de machine over de kabel van de acculader. Houd de kabel van de acculaderuit de buurt van warme oppervlakken.
- Neem alle nodige voorzorgsmaatregelen om te voorkomen dathaar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine.
Tijdens het opladen van de accu's mag er nicht gerookit worden.
Laat de machine nooit onbeheard acheer zonder te controleren of de machine Niet uit zichzelf kan bewegen.
- Gebruik de machine Niet op oppervlakken met een grotere hellingshoek dan gespecifieerd.
Was de machine nicht met directe waterstralen, een hogedrukspuit of met bijtende materialen.
- Gebruik de machine Niet in bijzonder stoffige ruimten.
Let er bij het gebruik van de machine op dat er zich geen mensen, met name kinderen, in het werkgebied van de machine bevinden.
Zet geen flessen vloeistof op de machine.
- De temperatuur要去 bij opslag van de machine tussen de 0^ en +40^ liggen.
- De temperatuur要去 bij gebruik van de machine tussen de 0^ C en +40^ C liggen.
De vochtigheidsgraad moet:tussen 30% en 95% liggen.
Zorg altijd dat de machine Niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand.
- Gebruik de machine nicht als vervoermiddel.
- Gebruik de machine Niet op loopplanken of hellingen met een hellingspercentage van 16% of hoger.
Laat de borstels nicht werken als de machine stilstaat om schade aan de vloer te voorkomen.
- Gebruik bij brand een poederbrandblusser. Gebruik geen water.
Stoot Niet gegen ksten of stellingen, zeker als de kans bestaat dat er voorwerpen konnen omvallen.
- Verwijder de beschemingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies voor normal onderhoud.
- Om de machine handmatig te verplaatsen moet de elektromagnetische rem worden ontgrendeld. Na het handmatig verplaatsen moet de elektromagnetische rem opnieuw worden geactiveerd. Gebruik de machine nooit met de elektromagnetische rem uitgeschakeld.
- Verwijder of verander geen plaatjes van de fabrikant op de machine.
- Als u afwijkingen in de werkking van de machine vermoedt, controlleren dan of deze nicht worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat Niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum.
Vraag bij verwanging van onderdelen om ORIGINELE verwangingsonderdelen bij een bevoegde leverancier en/of bevoegde detailhandelaar.
Uit veiligheidsoverwegingen en voor een correcte werkking van de machine moet het onderhoud dat in het betref-fende hoofdstuk in deze handleiding worden aangegeven voor bevoegt personeel of bij een servicecentrum wordenuitgevoerd.
Laat de machine als hij wordt afgedankt Niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu, olie, etc.). Deze要去en volgens de voorschriften aan de waarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).
Zorg dat er geen voorwerpen door de openingsen komen. Gebruik de machine Niet als de openingsen verstocht着眼. Houd de openingsen van de machine vrij van stof, draden, haren of andere vreemde stoffen die de luchtstroom kannen verminderen.
- Deze machine is nicht geschickt voor gebruik op straat of openbare wegen.
- Wees voorzichtig als de machine bij vriesttemperaturesen worden gebruikt. Het water in de vuilwatertank of de slangen kan bevriezen en de machine ernstig beschadigen.
- Gebruik alleen borstels en pads die bij de machine worden geleverd en die in de bedieningshandleiding worden gespecifieerd. Het gebruik van andere borstels of pads kan de veiligheid in gevaar brengen.
- Als er WET-accu's�zijn gemonteerd, maar de machine dan nicht meer dan 30^ kantelen ten opzichte van de horizontale ondergrond om de voorkomen dat er bijtende vloeistofuit de accu's loopt. Wanneer de machine moet worden gekanteld voor onderhoudswerkzaamheden,要去en de accu's worden verwijderd.

BESCHRIJVING VAN DE MACHINE

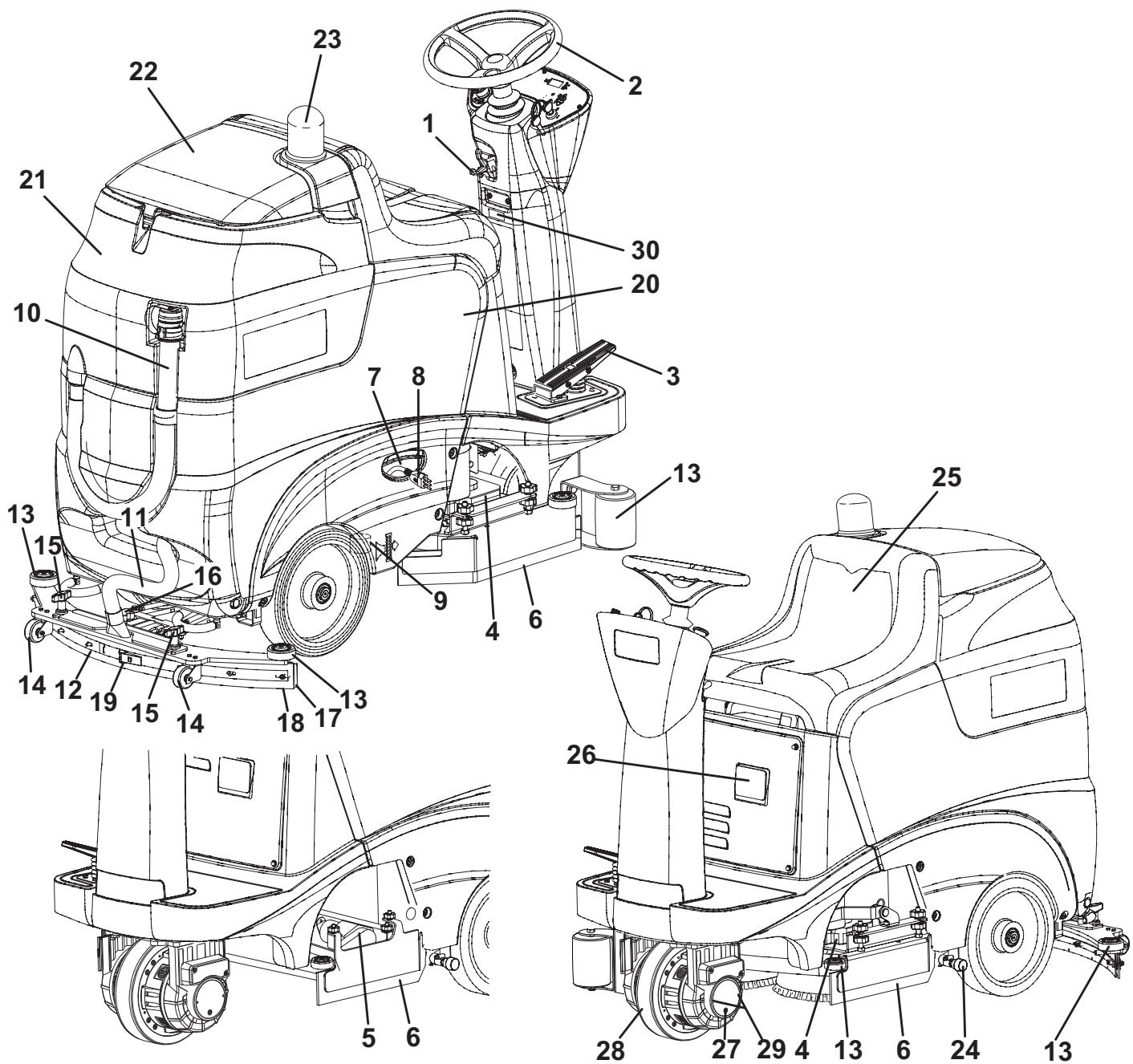

OPBOUW VAN DE MACHINE

1. Hendel voor afstelling van Kanteling stuur
2. Stuur
3. Gaspedaal
4. Schrobdek borstelhouser/padhouder
5. Schrobdek houder cilindrische borstels
6. Zijflaps
7. Locatie kabel van acculader
8. Kabel van acculader
9. Filter voor reinigingsmiddel
10. Uitlaatslang voor vuil water
11. Aanzuigslang van de trekker
12. Trekker
13. Bufferro!
14. Steunwielen trekker
15. Bevestigingswieltjes trekker
16. Wiel voor regeling van de uitlijning van de trekker
17. Rubber voorste trekker
18. Rubber allerste trekker

19. Bevestigingshaak anschterste rubber voor trekker

20. Tank voor reinigingsmiddel

21. Vuilwatertank
22. Afdekking vuilwatertank
23. Knipperlamp (optioneel)
24. Kraantje voor aftappen schoonmaakoplossing
25. Stoel
26. Acculader
27. Elektromagnetische rem
28. Sturende voorwiel, voor aandrijving en remmen
29. Schroeven voor ontgrendeling elektromagnetische rem
30. Plaatje met serienummer / technische gegevens / conformiteitsmarkering

S311377A

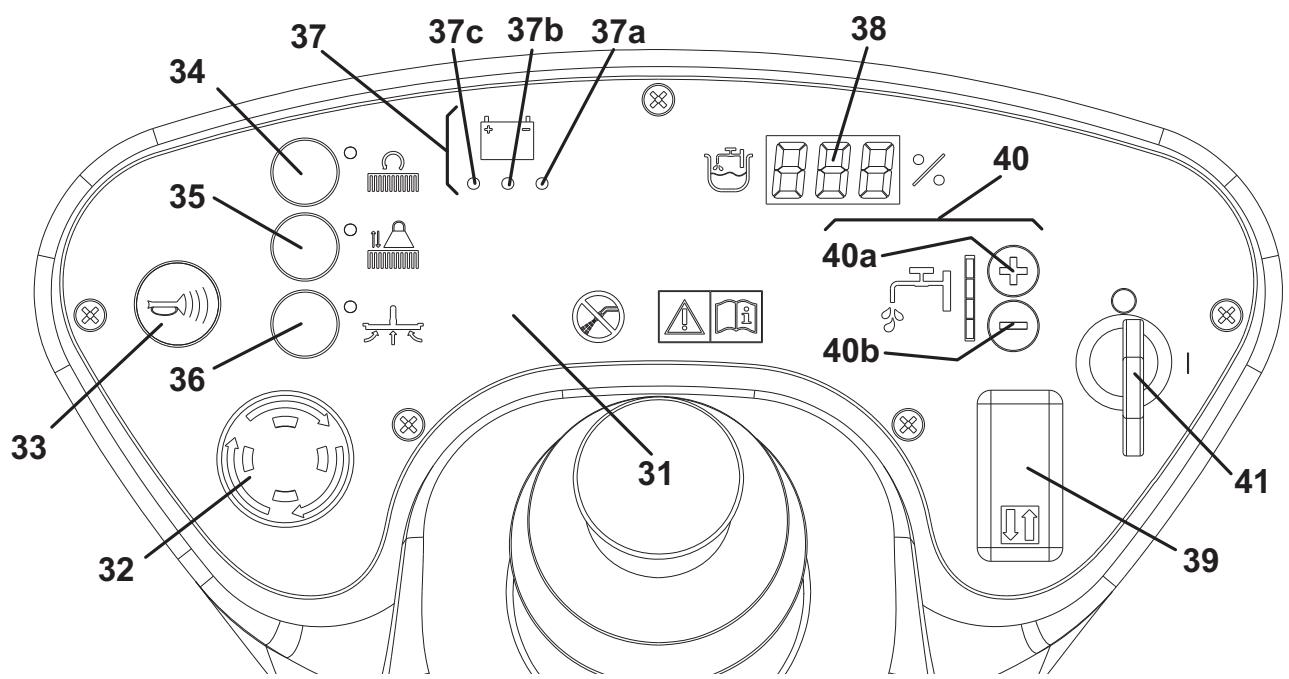

CONTROLE- EN BEDIERINGSPANEEL

1. Controle- en bedieningspaneel
2. Noodknop
3. Akoestisch waarschuwingssignaal
4. Schakelaar voor schrobdek schijfborstelhouser/padhouder en trekker omlaag/omhoog
5. Schakelaar voor extra druk (de schakelaar is Niet actief als het schrobdek voor de cilindrische-borstelhouser is gemonteerd)
6. Schakelaar voor trekker omlaag/omhoog en inschakeling/uitschakeling aanzuiging
7. Indicator voor de laadstatus van de accu's
   37a. Lampje voor volle accu's (groen)
   37b. Lampje voor halfvolle accu's (geel)
   37c. Lampje voor lege accu's (rood)

8. Display met urenteller en het niveau van schoonmaakoplossing:

9. Bij het starten van de machine worden enkele seconde het aantal arbeidsuren weergegeven.

10. Tijdens het gebruik van de machine wordt het niveau van de schoonmaakoplossing of spoelwater in het reservoir aangegeven (in procenten ten opzichte van een vol reservoir).
11. Als het niveau minded dan 20% is, begint het display te knipperen.

12. De individatie 000% kan worden weergegeven voordat de tank leeg is, dus dan können de LASTe fasen van de werkzaamheden nog worden uitgevoerd. Controller wel of er reinigingsmiddel maar de borstels.gaat.

13. Keuzeschakelaar vooruit/achteruit

14. Schakelaar voor regeling van toevoer reinigingsmiddel
    40a. Schakelaar voor toenemen toevoer
    40b. Schakelaar voor afnemen toevoer
15. Contactsleutel

S311212A

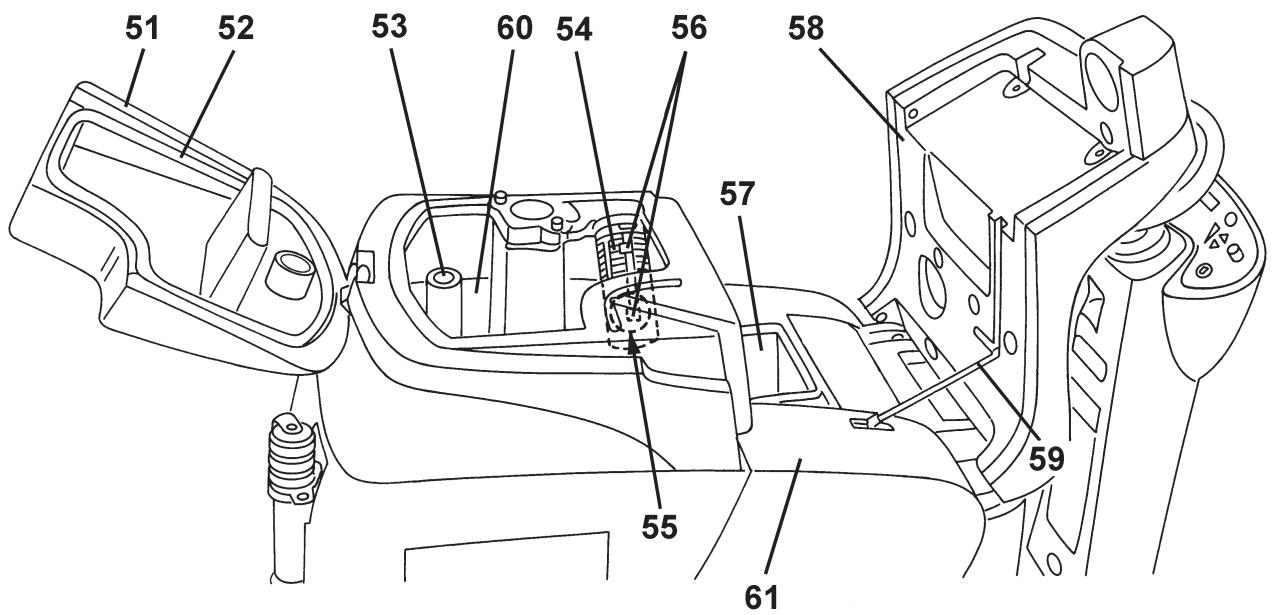

AANGEZICT ONDER DE RESERVOIRAFDEKKINGEN

1. Afdekking vuilwatertank
2. Pakking afdekking vuilwatertank
3. Leiding voor aanzuigen vuilwater
4. Aanzuigrooster met automatische sluiting (drijvend)
5. Vlotter
6. Roostersteunen
7. Vulopening voor schoonmaakoplossing

8. Afdekking voor reservoir reinigingsmiddel/stoel

9. Steunstang afdekking

10. Vuilwatertank
11. Tank voor reinigingsmiddel

S311219A

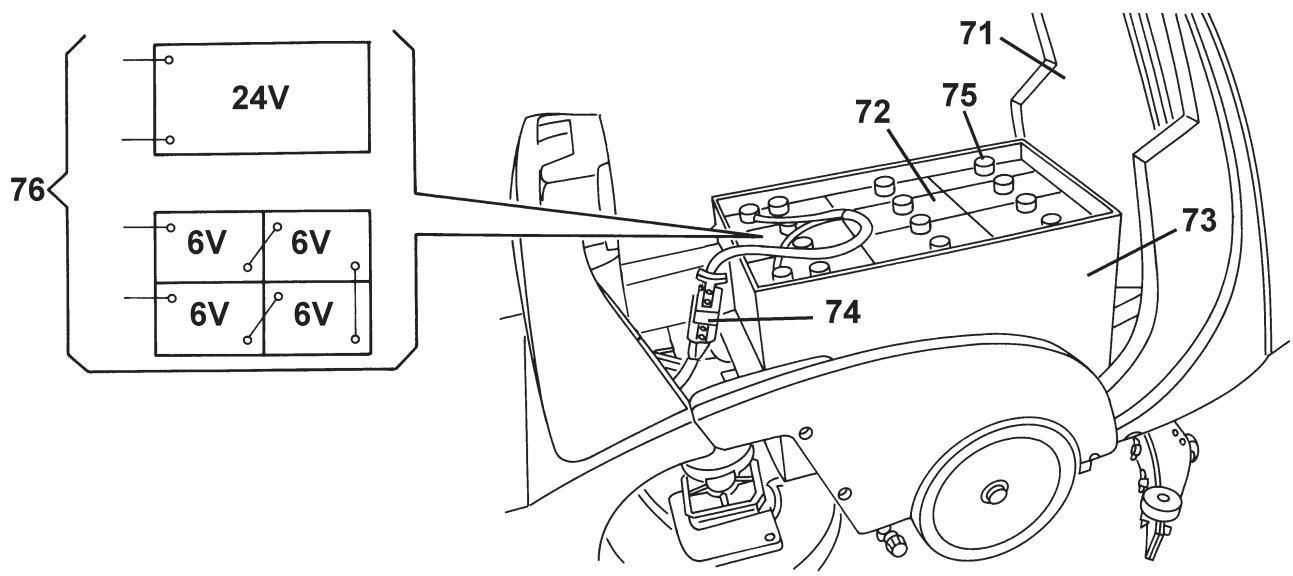

AANGEZICT ONDER DE RESERVOIRS

1. Reservoirs
2. Accu's
3. Accuhouder

4. Accustekker

5. Accudoppen

6. Aansluitschema's voor accu's

S311220A

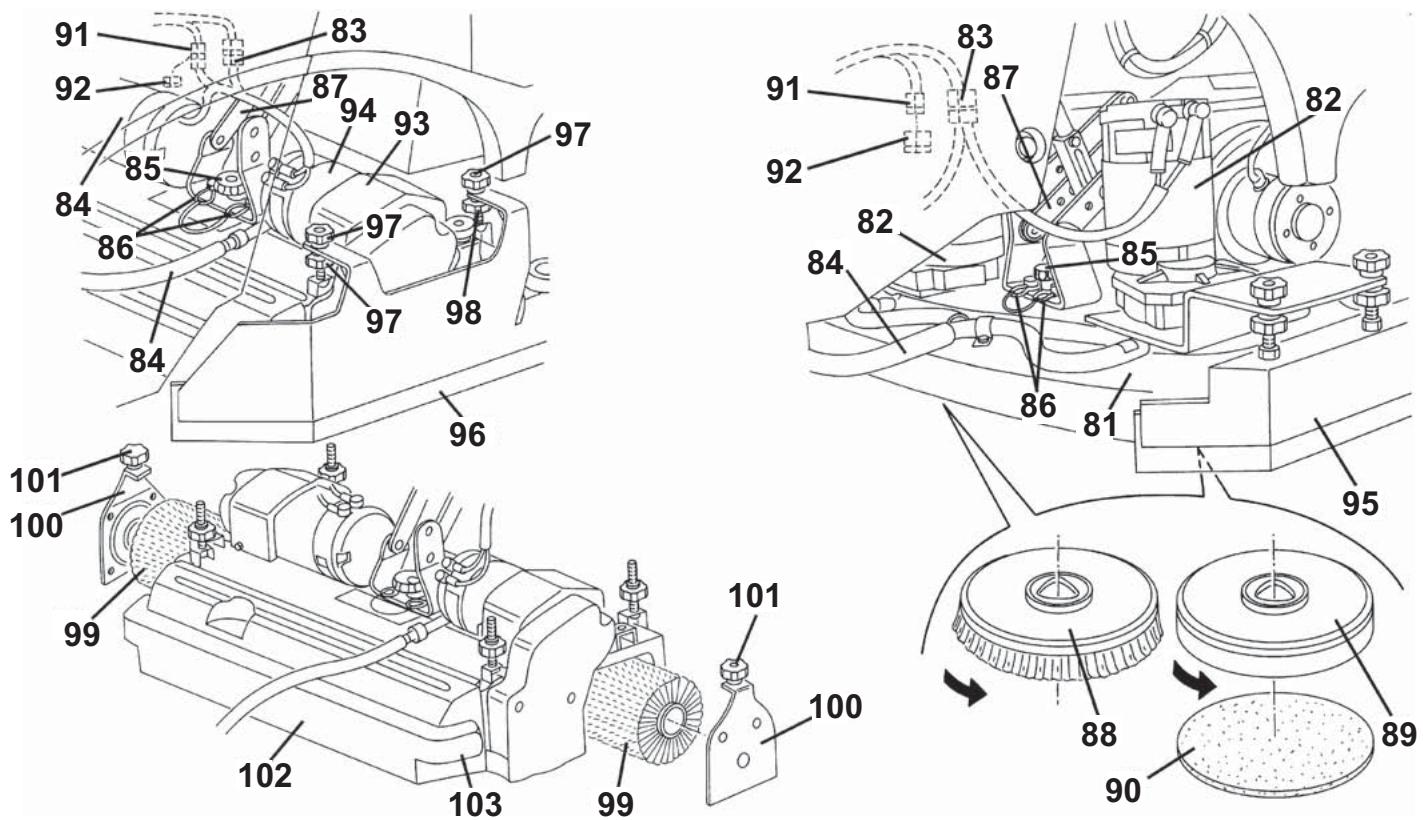

AANGEZICHT SCHROBDEK SCHIJFBORSTELHOUDER/PADHOUDER (R 361 / R 366 / R 371) EN HOUDER CILINDRISCHE BORSTELS (R 371 C)

1. Schrobdek borstelhouser padhouser
2. Motoren van schijfborstels/padhouder
3. Stekker voor schrobdek schijfborstelhouser padhouser of houser cilindrische borstels
4. Slang voor schoonmaakoplossing
5. Bevestigingsknop schrobdek
6. Borgpennen schrobdek
7. Steun schrobdek
8. Borstel
9. Padhouder
10. Pad
11. Stekker voor schrobdek van houder voor cilindrische borstels
12. Beschermende afdekking voor stekker
13. Schrobdek houder cilindrische borstels

14. Motoren cilindrische borstels

15. Zijflap schrobdek schijfborstelhouser/padhouser

16. Zijflap voor schrobdek van houder voor cilindrische borstels
17. Bovenste bevestigingsknop flap
18. Onderste bevestigingsknop flap
19. Cilindrische borstels
20. Klepjes cilindrische borstels
21. Klepjes bevestigingsknoppen
22. Afvalcontainer cilindrische borstels
23. Handgreep voor afvalcontainer

S311378A

ACCESSIONS / OPTIES

Naast de onderdelen van de standarduiitvoering kan de machine worden uitergerust met de volgende accessoires, op basis van het gebruik van de machine:

GEL-accu's
- Borstels van andere materialen dan van de standardborstel
Rubbers voor de trekker, antiolie
Knipperlicht

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

Algemene technische eigenschappen

Beschrijving	SCRUBTEC R 361	SCRUBTEC R 366	SCRUBTEC R 371 / R 371 C
Breedte reinigingsvlak	610 mm	660 mm	710 mm
Breedte trekker	830 mm		860 mm
Inhoud schoonwatertank	75 liter
Minimale/maximale toevoer reinigingsmiddel	1,1/3,4 liter/min.
Diameter achefterwieten op vaste as	300 mm
Specifieke druk op de vloer van de wielen	voor 0,8 N/mm2- après 1,0 N/mm2
Diameter sturend vooriel, voor aandrijving en remmen	250 mm
Vermogen van motor voor aanzuigsysteme	500 W
Vermogen van motor voor aandrijfsysteme	600 W
Snelheid aandrijving (variabel)	van 0 tot 6 km/u
Maximale hellingshoek	16%
Geluidsniveau op hetoor van de bediener (ISO 11201, ISO 4871) (LpA)	60,8 dB(A) ± 3 dB(A)
Geluidsvermogen van de machine (ISO 3744, ISO 4871) (LwA)	82,4 dB(A)
Trillingsniveau op de armen van de bediener (*)	0,23 – 7,5 m/s2
Trillingsniveau op het lichaam van de bediener (*)	< 1,2 m/s2
Afmeting accurimte	Box van 24 V: 600 x 390 x 300 mm
	4 accu's van 6 V, met houder: 600 x 360 x 370 mm
Indruk van aanzuigsysteme	1.800 mmH2O
Hoogte machine	1.250 mm
Maximale lengte machine	1.450 mm
Breedte machine zonder trekker	658 mm	681,5 mm	758 mm

Technische eigenschappen met schrobdek voor borstelhouser/padhouser

Beschrijving	SCRUBTEC R 361	SCRUBTEC R 366	SCRUBTEC R 371
Diameter borstel/pad	305 mm	330 mm	355 mm
Gewicht zonder accu's, met lege tanks	197 kg
Maximaal gewicht met accu's en volle tanks	478 kg
Vermogen motor borstel/padhouder	2 x 400 W
Draaisnelheid van borstel/padhouder	190 toeren/min.
Druk van borstels/padhouder met extra druk uitgeschakeld	30 kg
Druk van borstels/padhouder met extra druk ingeschakeld	50 kg

Technische eigenschappen met schrobdek van houder voor cilindrische borstels

Beschrijving	SCRUBTEC R 371 C
Afmetingen cilindrische borstel (diameter x lenghte)	145 x 690 (710) mm
Gewicht zonder accu's, met lege tanks	205 kg
Maximaal gewicht met accu's en volle tanks	486 kg
Vermogen van motor voor cilindrische borstels	2 x 600 W
Draaisnelheid van cilindrische borstels	748 toeren/min.
Druk van cilindrische borstels	33,4 kg

(*) Bij normale werkomstandigheden op een vlakke ondergrond van asfait.

Legende

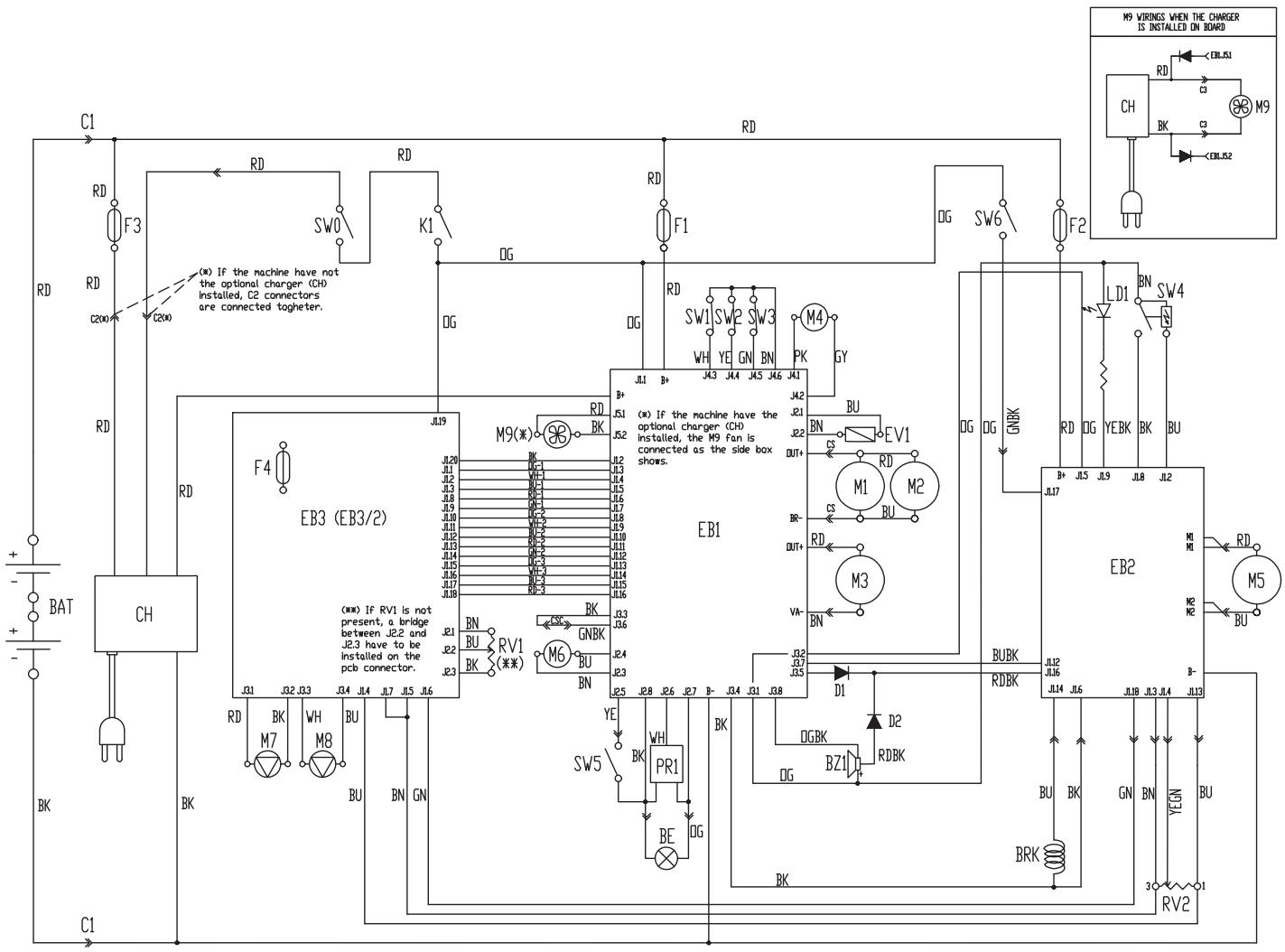

ELEKTRISCH SCHEMA

BAT	Accu 24 V
BE	Knipperlicht
BRK	Elektromagnetische rem
BZ1	Akoestisch signaal bij weiteruitrijden/akoestisch signaal
C1	Accustekker
C2	Extra stekker acculader
C3	Extra stekker voor ventilator van externe acculader
CH	Acculader
CS	Stekker schrobdek schijfborstelhouder
CSC	Secundaire stekker voor schrobdek van houder voor cilindrische borstels
EB1	Elektronische installment functies
EB2	Elektronische installmentaandrijsystem
EB3	Elektronische installmentie onder het bedieningspaneel
EB3/2	Elektronische installmentie onder het bedieningspaneel (optioneel)
EV1	Magneetklep
F1	Zekering elektronische installmenta functies
F2	Zekering elektronische installmentaandrijsystem
F3	Zekering laagvermogencircuits
F4	Zekering pompen (optioneel)
K1	Contactschakelaar
LD1	Diagnoselampje elektronische installmentaandrijsysteme
M1	Motor van borstel links
M2	Motor van borstel rechts
M3	Motor aanzuigsystem
M4	Aandrijfmechanisme voor schrobdek borstelhouder
M5	Motor aandrijsystem

M6	Aandrijfmechanisme van trekker
M7	Pomp spoelwater (optioneel)
M8	Pomp reinigingsmiddel (optioneel)
M9	Koelventilator
PR1	Niveausensor spoelwater
RV1	Potentiometer bedrijfsnelheid (indien aanwezig)
RV2	Potentiometer nselheid (pedaal)
SW0	Noodknop
SW1	Microschakelaar stand 0 aandrijfmechanisme
SW2	Microschakelaar stand 1 aandrijfmechanisme
SW3	Microschakelaar stand 2 aandrijfmechanisme
SW4	Stuursensor
SW5	Microschakelaar stoel
SW6	Schakelaar anschuirijden

Kleurcodering

BK	Zwart
BU	Blauw
BN	Bruin
GN	Groen
GY	Grijs
OG	Oranje
PK	Roze
RD	Rood
VT	Paars
WH	Wit
YE	Geel

S311379A

GEBRUIK

LET OP!

Op de machine zijn enkele plaatjes aangebracht met de volgende worden:

GEVAAR
LET OP
WAARSCHUWING
ADVIES

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op deze plaatjes goed kennen.

Dek deplaatjes Niet af en verrang ze onmiddelijk als ze beschadigd zijn.

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE

LET OP!

De elektrische onderdelen van deze machine konnen ernstig beschadigd raken als de accu's Niet op de juiste manier worden gemonteerd en aangesloten. De accu's mogen alleen door bevoegd personeel worden gemonteerd. Op basis van het gekozen type accu (WET of GEL) stelt u de elektronische installmentiek voor de functies en de geintegreerde acculader.

Controleer voordat u de accu's monteert of ze Niet beschadigd+zijn.

Ontkoppel de stekker van de accu's en de accelader.

Wees altijd bijzonder voorzichtig met de accu's.

Bevestig de beschermkapjes van de occupolen die bij de machine worden geleverd.

De machine werkt ook met:

Een box van 24 V, 240 Ah/C5 (WET)
Een box van 24 V, 240 Ah/C5 (GEL) (optioneel)
4 accu's van 6 V, 180 Ah C5 (WET)
4 accu's van 6 V, 180 Ah C5 (GEL)

De machine kan op een van de volgende manieren worden geleverd:

Met accu's (WET of GEL) op de machine gemonteerd, waar voor gebruik

1. Open de afdekkingen (51 en 58) en controller of de tanks (60 en 61) leeg zich; leeg ze anders met de aftapslang (10) en het kraantje (24).
2. Sluit de afdekkingen (51 en 58).
3. Breng de reservoirieenheid (71) voorzichtig omhoog.
4. Controller of de accu's via de stekker (74) op de machine zijn aangesloten.
5. Breng de reservoirieenheid (71) voorzichtig omlaag.
6. Steek de contactsleutel (41) in het contact en draai deze in stand "l". Als het groene lampje (37a) gaat branden, zijn de accu's maar voor gebruik. Als het gele (37b) of het rode lampje (37c) gaat branden,要去en de accu's worden opgeladen (zie de procedure in het hoofdstuk Onderhoud).

De accu's (WET) zijn op de machine gemonteerd, maar bevatten geen elektrolyt

1. Open de afdekkingen (51 en 58) en controller of de tanks (60 en 61) leeg zich; leeg ze anders met de aftapslang (10) en het kraantje (24).
2. Sluit de afdekkingen (51 en 58).
3. Breng de reservoirieenheid (71) voorzichtig omhoog.
4. Verwijder de dappen (75) van de accu's (72).

LET OP!

Het loodzwavelzuur is zeer corrosief dus wees bijzonder voorzichtig. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts. De accu's要去en worden gezuld in een goed geventileerde ruimte. Draag werkhand Schoenen.

1. Vul de cellen van de accu's met loodzwavelzuur voor accu's (densiteit van 1,27 op 1,29 kg bij 25^ ) aan de hand van de instructies in de gebruikershandleiding van de accu's.
   De juiste hoeveelheid loodzwavelzuur staat in de handleiding van de accu's.
2. Om beschadiging aan de te behandelen vloer te voorkomen kunt u het water en loodzwavelzuur dat na het opladen boven op de accu blijft liggen met een doek wegvegen.
3. Laat de accu's enkele minuten staan en vul de cellen daarna met loodzwavelzuur aan de hand van de instructies in de gebrui- kershandleiding van de accu's.
4. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

Zonder accu's

1. Schaf de juiste accu's aan (Zie het onderdeel Technische eigenschappen).
   Raadpleeg voor de keuze en montage een gekwalificierde leverancier.
2. Stel op basis van het gekozen type accu (WET of GEL) de elektronische installmentie van de machine en de accelader in.
3. Monteer de accu's.
4. Laad de accu's op.

DE ACCU'S MONTEREN EN HET TYPE ACCU INSTELLLEN (WET OF GEL)

Stel op basis van het gekozen type accu (WET of GEL) de elektronische installmentie van de machine en de acculader in, door als volgt te werk te gaan:

Afstelling van de machine

1. Draai de contactsleutel (41) waar "I" en kijk wat er in de eerste seconden na het in werkig treden van de machine gebeurt:

2. Als het groene lampje (37a) knippert, is de machine ingesteld op GEL.

3. Als het rode lampje (37c) knippert, is de machine ingesteld op WET.

4. Ga als volgt te werk om de instelling aan te passen.

5. Schakel de machine uit door de contactsleutel (41) op "0" te zetten.

6. Houd de schakelaar (36) ingedrukt en start de motor door de contactsleutel (41) in stand "I" te zetten.
7. Laat de schakelaar (36) 5 seconden na het starten van de machine los.
8. Druk nog een keer kort op de schakelaar (36) en controller of het lampje voor de gewenste instelling knippert.

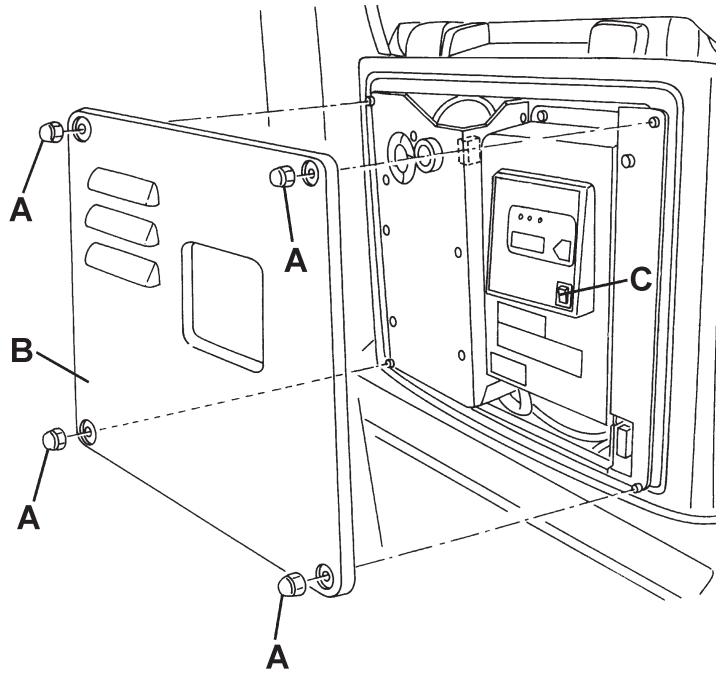

Installing van de acculader

1. Verwijder de schroeven (A, Afb. 1) en het paneel (B).
2. Zet de keuzeschakelaar (C) op WET of GEL op basis van het type gemonteerde accu.
3. Monteer het paneel (B) en draai de schroeven (A) vast.

Afbeelding 1

S311218A

De accu's monteren

1. Open de afdekkingen (51 en 58) en controller of de tanks (60 en 61) leeg zich; leeg ze anders met de aftapslang (10) en het kraantje (24).
2. Sluit de afdekkingen (51 en 58).
3. Breng de reservoirieenheid (71) voorzichtig omhoog.
4. Monteer de accu's en sluit ze aan volgens het juiste schema (76).

LET OP!

Wanner er een accubox worden geinstalleerd,plaats deze dan aan de linkerkant van de machine, zodat de tanks (71) gewoon können sluiten.

De accu's opladen

1. Laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).

VOOR HET STARTEN

LET OPI!

Telkens als de machine worden gestart,要去 u contraleren of er geen vreemde voorwerpenussen het schrobdek (4 of 5) en de machine of tussen de trekker (12) en de machine zitten. Deze kuren belemmeren dat het schrobdek en de trekker omhoog kuren worden gezet. Deze controle is nodig als de machine uitgeschakeld is geweest zonder dat het schrobdek van de borstelhouser en de trekker omhoog is gezet; als de machine wee wordt ingeschakeld, gaan het schrobdek en de trekker automatisch omhoog.

Montage/demontage van het schrobdek

Op de machine kan eenvoudig zowel het schrobdek van de borstelhouser/padhouder (4) als het schrobdek voor de borstelhouser met cilindrische borstels (5) worden gemonteerd/verwijderd.

Zie voor de montage/vervanging de betreffende procedure in het deel Onderhoud.

OPMERKING

Als het schrobdek worden gemonteerd/gedemonteerd, kan het nodig zich ook het type trekker te veranderen, zodat de breedtes overeenkomen. Zie voor de juiste aankoppeling van het schrobdek op de trekker het deel Technische eigenschappen.

Montage/verwijdering van de borstels/padhouder (alleen voor SCRUBTEC R 361 / R 366 / R 371)

1. Bij machines waarop het betreffende schrobdek is gemonteerd, hunnen zowel de borstels (88) als de padhoulders (89) met pad (90) worden gemonteerd, afhankelijk van de uit te voeren werkzaamheden op de vloer.
2. Ga als volgt te werk voor montage/verwijdering.

Steek de contactsleutel (41) in het contact en draai deze in stand "I".

LET OPI!

Voordat u de schakelaar (34) activeert,要去 u altijd controleren of er geen vreemde voorwerpen:tussen het schrobdek (4) en de machine zitten die kuren belemmeren dat het schrobdek omhoog kan worden gezet.

1. Zet het schrobdek omhoog met behulp van de schakelaar (34).
2. Zet de contactsleutel (41) in de stand '0' en verwijder de sleutel.
3. Monteer de schijfborstels/padhoulders (88 of 89) en breng deze tot aan de aanslag omhoog. Draai met de klok mee (zie de pijlen 88 en 89) tot aan de aanslag.
4. Voer voor het verwijderen van de schijfborstels/padhoulders de punten 2 tot en met 5 in omgekeerde volgorde UIT.

Beschikbare typen borstels

Modellen van 305 mm	Modellen van 330 mm	Modellen van 370 mm
PROLENE	PROLENE	PROLENE
MIDLITE GRIT 180	MIDLITE GRIT 180	MIDLITE GRIT 180
MIDGRIT 240	MIDGRIT 240	MIDGRIT 240
PROLITE	PROLITE	PROLITE
UNION MIX	UNION MIX	UNION MIX

Handleiding voor toepassing van de borstels/pads

Modellen	MIDLITE GRIT 180	MIDGRIT 240	PROLENE	PROLITE	UNION MIX
Algemene reiniging:
Beton
Terrazzovloeren
Keramiektegels/breukstenen
Marmer
Vinyltegels
Rubberen tegels
Polijsten:
Rubberen tegels
Marmer
Vinyltegels

Montage/verwijdering van de cilindrische borstels (alleen voor SCRUBTEC R 371 C)

1. Steek de contactsleutel (41) in het contact en draai deze in stand "I".

LET OP!

Voordat u de schakelaar (34) activeert,要去 u alttid controleren of er geen vreemde voorwerpenussen het schrobdek (5) en de machine zitten die kuren belemmeren dat het schrobdek omhoog kan worden gezet.

1. Zet het schrobdek omhoog met behulp van de schakelaar (34).
2. Zet de contactsleutel (41) in de stand '0' en verwijder de sleutel.
3. Draai aan beiden kanten van de machine de knoppen (97) los en verwijder de zijflapeenheid (96).
4. Draai de knoppen (101) los en verwijder de klepjes (100) door de knoppen olaag te drukken.
5. Monteer de cilindrische borstels (99)

De cilindrische borstels konnen aan beiden kanten worden gemonteerd.

1. Monteer de klepjes (100) en bevestig ze met de knoppen (101).
2. Voer voor het verwijderen van de cilindrische borstels de punten 7 tot en met 13 in omgekeerde volgorde UIT.

Beschikbare typen cilindrische borstels

Model van 145 x 690 mm

PROLENE

MAGNA GRIT 46

DYNA GRIT 80

MIDLITE GRIT 180

PROLITE

UNION MIX

Handleiding voor toepassing van de cilindrische borstels

Modellen	MAGNA GRIT 46	DYNA GRIT 80	MIDLITE GRIT 180	PROLENE	PROLITE	UNION MIX
Algemene reiniging:
Beton
Terrazzovloeren
Keramiektegels/breukstenen
Marmer
Vinyltegels
Rubberen tegels

Montage van de trekker

OPMERKING

De trekker要去en bredte haben die overeenkomt met de breedte van het schrobdek. Zie voor de juiste aankop-peling van het schrobdek op de trekker het deel Technische eigenschappen.

1. Monteer de trekker (12) en zet hem vast met de wieltjes (15). Sluit daarna de aanzuigslang (11) aan op de trekker.
2. Stel met behulp van het wieltje (16) de trekker af zodat dechterste rubber (18) de grond over de hele lenghte raakt en de voorste rubber (17) iota's van de vloer staat.

De tank met reinigingsmiddel vullen

1. Open de afdekking (58).
2. Vul de tank voor het reinigingsmiddel (61) met een reinigingsmiddel dat geschikt is voor de uit te voeren werkzaamheden. Vul de tank Niet volledig met reinigingsmiddel. Laat enkele centimeters leeg staan.

Houd u aan de verdunningsinstructies die op het label van het chemische product van het reinigingsmiddel staan.

De temperatuur van het reinigingsmiddel mag Niet hoger zichn dan 40^

LET OP!

Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en nicht brandaar zich; ze要去chickt zich voor de machine.

Afstelling van de bestuurdersstoel

1. Stel de hoek van het stuur (2) af met behulp van de hendel (1), zodat u comfortabel zit.

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

1. Bereid de machine voor zoals werk beschreven in het vorige deel.
2. Draai de contactsleutel (41) aan "I", zonder het gaspedaal (3) te gebruiken. Controller of het groene lampje (37a) brandt. Wanner het gele lampje (37b) of het rode lampje (37c) gaat branden, zet de contactsleutel dan op "0" en laad de accu's op (zie de procedure in het hoofdstuk Onderhoud).
3. Ga op de werkplek zitten en start de machine met de handen op het pedaal (3).

De bewegingssnelheid is instelbaar van nul tot de maximale waarde via de druk op het pedaal (3).

1. De rijbeweging vooruit/achteruit worden geseleerd met de schakelaar (39) rechts op het dashboard.

OPMERKING

De stoe (25) is uitgerust met een veiligheidssensor waardoor de machine alleen met het pedaal (3, Afb. C) kan worden verplaatst als de bediener in de bestuurdersstoel zit.

OPMERKING

Op de machine is een beveiligingsystem gegen kantelen gemonteerd, dat de snelheidijdens manoeuvres vermin-dert, onafhankelijk van de druk op het pedaal.

Deze vermindering in snelheid in de bocht is geen storing, maar een eigenschap die de stabiliteit van de machine onder alle omstandigheden verhoegt.

1. Laat het schrobdek van de borstelhouser/padhouser en de trekker zakken met behulp van de schakelaar (34).
2. Zet de schakelaars voor regeling van de stroming van de schoonmaakoplossing (40) in de stand die het meest geschikt is voor de werkzaamheden.
3. Als u met de veegwerkzaamheden wilt beginnen, manoeuvreert u het stuur (2) met uw handen en drukt u op het pediaal (3) om de machine te verplaatsen.

De machine stoppen

1. Laat het pedaal (3).
2. De machine hoeft nicht te worden geblokkeerd als hij stilstaat of is geparkeerd omdat de elektromagnetische rem (27) automatisch de machine op de rem zet als het gaspedaal nicht is geactiveerd.
3. Breng het schrobdek van de borstelhouser/padhouser en de trekker zakken met behulp van de schakelaar (34).

MACHINE IN GEBRUIK (WASSEN/DROGEN)

1. Start de machine Zoals werk beschreiben in het vorige deel.
2. Varieer waar nodig de hoeveelheid reinigingsmiddel die waar de borstels worden gestuurd door op de schakelaars (40) te drukken.

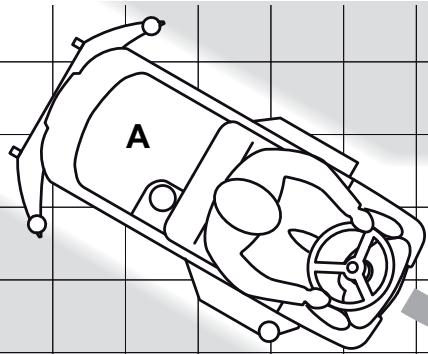

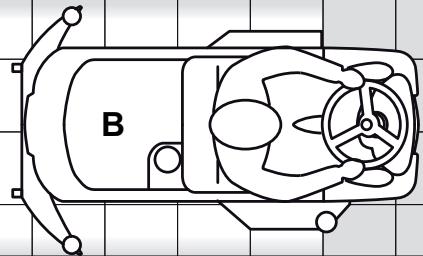

OPMERKING

Alto raadt u aan de rechterzijde van de machine eerst richting de muur te lately gaan om de vloer gegen de muur te reinigen/drogen, zoals in afbeelding 2.

Afbeelding 2

P100160

Afstelling van de trekker

1. Stop eventueel de machine en draai het stelwieltje voor uitlijing van de trekker (16) zodenig dat de achefterste rubber over de hele lengte de vloer raakt.

WAARSCHUWING!

Laat de borstels/padhouder nicht ingeschakeld verwijl de machine stilstaat, met name wanner u met de extra druk ingeschakeld werkt, om te voorkomen dat het oppervlak beschadigd raakt.

Werken met de functie voor extra druk van de borstels/padhouser

OPMERKING

De functie voor extra druk van de borstels kan nicht worden ingeschakeld als het schrobdek voor de houder met cilindrische borstels is gemonteerd.

1. Als het vuil op de vloer moeilijk loslaat, kurz u de schijfborstels/padhoulders meer drukuit latent oefenen op de vloer, met behulp van de schakelaar (35).
2. Druk nog een keer op de schakelaar (35) om wee terug te keren maar de normale druk. De schakelaar (35) is alleen actief als het schrobdek (4) omlaag is gebracht en het lampje op de schakelaar (34) brandt.

WAARSCHUWING!

Als de motoren van de borstels/padhoulders overbelast worden, waar dat vreemde voorwerpen de beweging van de borstels/pads belemmeren of bij een erg agressieve vloer/borstels, zorgt een beveiligingsystem dat de borstels/padhoulders na ongeveer een minuut continue overbelasting stoppen.

De overbelasting worden door middel van het branden van drie lampjes (37a, 37b, 37c) aangegeven. Als de overbelasting zich voordoetijdens werkzaamheden met de functie voor extra druk ingeschakeld, dat verlicht het system automatisch de druk op de borstels/padhoulders door de functie voor extra druk uit te schakelen. Als de overbelasting blij aanhonden, stoppen de borstels/padhoulders.

Als u het werk wilt hervatten nadat de borstels/pads+zijn stopgezet door overbelasting, moet u de machine uitschakelen en de contactsleutel (41) in stand "0" zetten. Start de machine door de contactsleutel (80) op "I" te zetten.

Ontlading van de accu's tijdens de werkzaamheden

1. Zolang het groene lampje (37a) brandt, latent de accu's de machine normal werken.

Als het groene lampje (37a) uitgaat en het gele (37b) en het rode (37c) na elkaar gaan branden, moeten de accu's worden opgeladen.

• Als het gele lampje (37b) gaat branden,kest u de machine nog enkele minuten gebruiken (dit is afhankelijk van de gebruekte accu).
• Als het rode lampje (37c) gaat branden, werkdt de machine Nieteer: na enkele seconden worden de borstels/padhoulders automatisch gestopt en wordt het schrobdek omhoog gezet. Alleen het aanzuigsysteme en aandrijfsystem blijven werkken, zodat eventueel natte delen van de vloer+kunnen worden gedroogd en de machine aan de oplaadplaats kan worden gereden.

WAARSCHUWING!

Als de accu's hijna leeg zich, mag u Niet door blijven werken om schade aan de accu's en een kortere levensduur te voorkomen.

OPMERKING

Wanner het aandrijfsystem van de machine Nieteer kan worden gebruikt, raadpleegt u voor het verplaatsen van de machine het deel Duw-/trekbeweging van de machine.

DE TANKS LEGEN

Een automatisch sluitsystem met vlotter (54) zorgt dat het aanzuigsystemeert neer werkt als de vuilwatertank (60) vol is. Wanner het aanzuigsystem wordt gestopt, merkt u dit doordat het geluidsniveau van de motor voor het aanzuigsystem toeneem of doordat de vloer Niet更是 wordt gedroogd.

WAARSCHUWING!

Wanner het aanzuigsysteme om ongeluk wordt uitgeschakeld (bijvoorbeeld wanner de vlotter erder ingrijpt als de machine met een plotselinge beweging wordt stoppezet), kunt u het systeem weeer activeren door het met de schakelaar (36)uit te schakelen, de afdekking (22) te openen en te controeren of de vlotter in het rooster (55) tot het niveau van het water is gedaald; sluit daarna de afdekking (22) en start het aanzuigsysteme weer met de schakelaar (36).

Als de vuilwatertank (60) vol is,kest u de tank als volgt legen.

De vuilwatertank legen

1. Stop de machine door het pedaal (3) los teCTX.
2. Breng het schrobdek van de borstelhouser/padhouser en de trekker zakken met behulp van de schakelaar (34).
3. Breng de machine waar de aangewezen 'verzamelzone'.
4. Leeg de vuilwatertank met behulp van de slang (10). Vul de tank na de werkzaamheden met schoon water.

Tank met reinigingsmiddel legen

1. Voer de voorgaande punten 1 tot en met 3 UIT.
2. Leeg de tank met reinigingsmiddel met het kraantje (24). Vul de tank na de werkzaamheden met schoon water.

NA GEBRUIK VAN DE MACHINE

Als u klaar bent,要去 de volgende handelingen uitvoeren voordat u machine achechterlaat:

1. Verwijder de borstels/padhoulders zoals in het betreffende.Deel wordt uitgelegd.
2. Leeg de tanks (60 en 61) aan de hand van de specifieke delen in de handleiding.
3. Voer de onderhoudswerkzaamheden uit die na gebruik van de machine要去en worden uitgevoerd (zie het hoofdstuk Onderhoud).
4. Zet de machine op een droge, schone plaats en houd de borstels/padhouder en de trekker gedemonteerd of omhoog.

DUW-/TREKBEWEGING VAN DE MACHINE

Wanner het aandrijfsystemen niet kan worden gebruikt, kan de machine worden gesleegt/geduwd. Deblokkeer dan de elektromagnetische rem (27) door de schroeven (29)—helemaal tot aan de aanslag zich te draaien (rechtsom) met de meegeleverde sleutel. Draai na de verplaatsing van de machine de schroeven (29) ongeveer 3 slagen los om de elektromagnetische rem (27) waar in te schakelen.

LET OPI!

Wanner de schroeven (29) na de duw-/trekbeweging van de machine nicht worden losgedraaid zoals aangegeven, dan blijft de elektromagnetische rem van de machine inactief.

LET OPI!

Start de machine nooit met de schroeven voor deblokkering van de elektromagnetische rem (29) vastgedraaid (elevtromagnetische rem gedeactiveerd). Uit veiligheidsoverwegingen raden wij u aan de schroeven (29) alleen vast te draaien gedurende deijd die nodig is om de machine handmatig te verplaatsen.

LANGE PERIODE VAN STILSTAND

1. Als de machine langer dan 30-Dayniet wordt gebruikt, raden wij u het volgende aan:
2. Voer de handelingen uit het deel Na gebruik van de machine uit.

3. Voer de onderstaande handelingen uit voordat u de rode stekker (74) van de accu loskoppelt:

4. Open de afdekkingen (51 en 58) en controller of de tanks (60 en 61) leeg zich; leeg ze anders met de aftapslang (10) en het kraantje (24).
   Sluit de afdekkingen (51 en 58).

5. Breng de reservoirieenheid (71) voorzichtig omhoog.

Na de eerste 8 uur moet u de bevestiging van alle bevestigings- en aansluitingsorganen van de machine controeren. Controller of de zichbare onderdelen intact+zijn en geen lekkage vertonen.

ONDERHOUD

De levensduur van de machine en de optimale veilige werkig ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven perioden zijn afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud.

LET OP!

De handelingen moeten worden uitgevoerd op een uitgeschakelde machine met ontkoppelde accu's. Lees algid alle instructies in het hoofdstuk Veiligheid.

Alle regelmatie of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een beveogd servicecentrum.

In deze handleiding staan na het normale onderhoudsschema alleen de eenvoudigste en meest voorkomende onderhoudsprocedures.

OPMERKING

De procedures voor de onderhoudswerkzaamheden die Niet in het vastgelegde onderhoudsschemstaan, vindt u in de servicehandleiding, die bij de verschillende servicecentra ligt.

ONDERHOUDSSCHEMA

Procedure	Dagelijks, na gebruik van de machine	Wekelijks	Maandelijks	Jaarlijs
Reiniging van de trekker
Reiniging van de borstels
Reinigung van de reservoirs en het aanzuigerrooster met vlotter
De accu's opladen
Controle en verranging van de rubbers van de trekker
Controle van de zijflaps
Reinigung van het filter voor de schoonmaakoploscing
Controle van het peil van de vloeistof in de accu's (WET)
Controle van de bevestiging van schroeven en moeren			(1)
Controle en afstelling van de aandrijfriemen van de motoren voor de cilindrische borstels			(2)
Smering van loper van de trekkerkabel			(2)
Controle van de efficiëntie van de elektromagnetische rem			(2)
Controle of verranging van koolborstels voor de motoren van de borstel/padhouser				(2)
Controle of verranging van de koolborstels van de motor van het aanzuigsysteme				(2)
Controle of verranging van de koolborstels van de motor van het aandrijfsysteme				(2)

(1) En na de eerste 8 bedrijsuren.
(2) Onderhoud door een geauthoriseerd Alto-servicecentrum.

CONTROLE VAN DE BEDRIJFSUREN VAN DE MACHINE

1. Steek de contactsleutel (41) in het contact en draai deze in stand "I".
2. Tijdens de eerste 5 seconden dat de machine werkkt, geeft het display (38) het totaal aantal bedrijfsuren (schrobben/drogen) van de machine dat is uitgevoerd wee.

Zet de contactsleutel (41) in de stand "0".

REINIGING TREKKER

OPMERKING

De machine werkt alleen goed als de trekker schoon is en als de rubbers in goede staat+zijn.

WAARSCHUWING!

Wij raden u aan werklandschoenen te dragen als u de trekker reinigt odomat er vuil aan kan blijven hangen.

1. Zet de machine op een vlakke ondergrond.
2. Steek de contactsleutel (41) in het contact en draai deze in stand "I".
3. Laat de trekker (12) zakken met behulp van de schakelaar (36).
4. Zet de contactsleutel (41) in de stand "0".
5. Ontkoppel de aanzuigslang (11) van de trekker.
6. Draai de wieltjes (15) los en verwijder de trekker (12).
7. Spoel en reinig de trekker. Reinig met name de vuiltjes en troep uit de ruimten (A, Afb. 3) en uit de opening (B). Controller of de voorste rubber (C) en dechterste rubber (D) heel zich en geen snaeden of scheuren vertonen. Als dat wel het geval is,要去en ze worden verrangen.
8. Monteer wee in de omgekeerde volgorde van demontage.

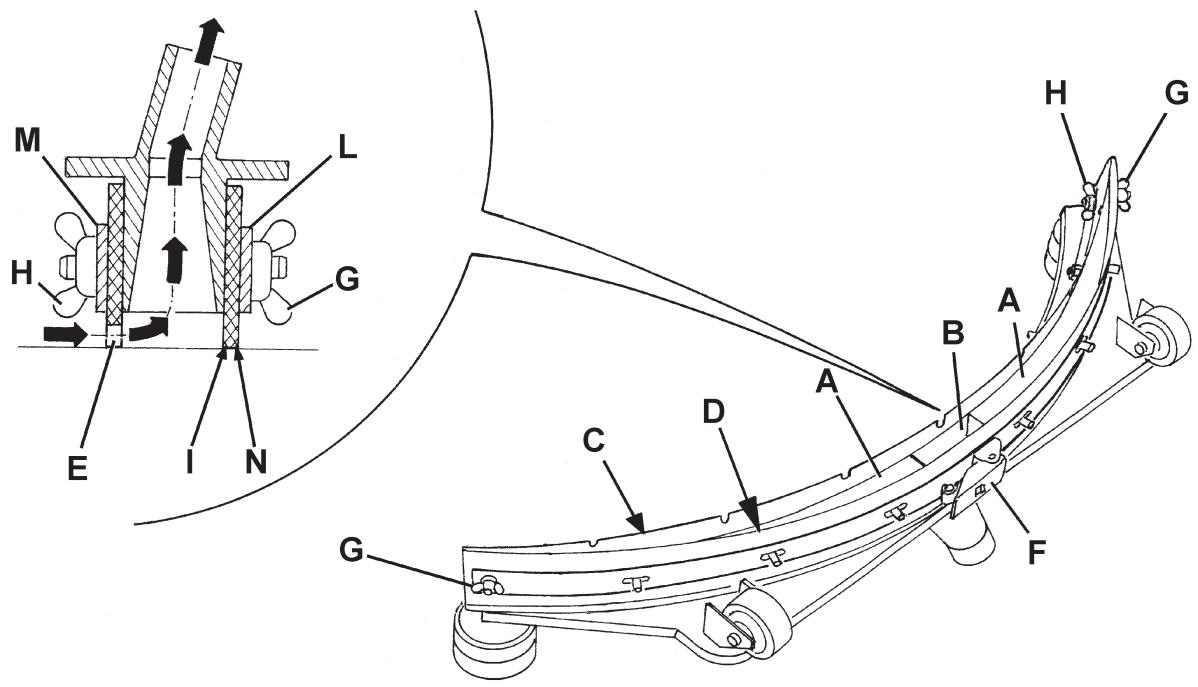

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER

1. Reinig de trekker zoals in de betreffende paragraaf wordenuitgelegd.

2. Controller of de stroken (E en N, Afb. 3) van de Voorste rubber (17) en van dechterste rubber (18) tegelijkertijd over de hele lengte op een vlakke ondergrond steunen. Als dat Niet het geval is, moet u ze als volgt in hoogte verstellen:

3. Ontkoppel de steun (F), draai de vleugelmoeren (G) los en stel dechterste rubber af (D); draai daarna de vleugelmoeren vast en bevestig de steun wee.
   Draai de vleugelmoeren (H) los en stel de Voorste rubber (C) af; draai de moeren daarna wee vast.

4. Controller of de voorste rubber (C) en dechterste rubber (D) heel zijn en geen sneden of scheuren vertonen. Als dat wel het geval is,要去en ze worden verrangen. Dat doet u als volgt. Controller ook of de voorste rand (I) van dechterste rubber Niet is versleten. Als dat wel het geval is, kan de rubber zich kapot gaan. Vervang deze door een van de andere drie randen die nog heelijken. Als de andere randen ook versleten�, moet u de rubber verrangen. Dat doet u als volgt:

Haal de steun (F) los en verwijder de vleugelmoeren (G) en de bevestigingsband (L). Vervang (of rouleer) dechystere rubber (D). Monteer de rubber in de omgekeerde volgorde van de verwijdering.
- Verwijder de vleugelmoeren (H) los en verwijder de bevestigingsband (M). Vervang daarna de voorste rubber (C). Monteer de rubber in de omgekeerde volgorde van de verwijdering.

Na het verwangen (of roteren) van de rubbers moet u de hoogte van de rubbers afstellen zoals eerder beschreven.

1. Monteer de trekker (12) en draai de wieltjes (15) vast.
2. Sluit de aanzuigslang (11) aan op de trekker (12).
3. Stel eventueel het wieltje voor afstelling van de uitlijning van de trekker (16) af.

Afbeelding 3

S311216A

REINIGING VAN DE SCHIJFBORSTELS/CILINDRISCHE BORSTELS

WAARSCHUWING!

Wij raden u aan werkhandsoenen te dragen als u de borstel reinigt sondern er vuil aan kan blijven hangen.

1. Verwijder de borstels van de machine zoals werk beschreven in het hoofdstuk Gebruik.
2. Reinig en spoel de borstels met water en reinigingsmiddel.
3. Controller of de haren heel zich en Niet overmatig versleten. Anders要去en de borstels worden verrangen.

REINIGING VAN DE RESERVOIRS EN VAN HET AANZUGROOSTER MET VLOTTER

1. Breng de machine waar de aangewezen 'verzamelzone'.
2. Zet de contactsleutel (41) in de stand "0".
3. Open de afdekkingen (51 en 58).
4. Reinig en spoel met schoon water de afdekkingen (51 en 58), de tanks (60 en 61) en het aanzuigrooster (54) met automatische vergrendeling met vlotter.

Haal het water uit de reservoirs met de slang (10) en het kraantje (24).

1. Haal indien nodig de steunen (A, Afb. 4) los, open het rooster (B) en haal de vlotter (C) eruit en reinig.Deze met zorg. Plaats daarna terug.
2. Controller of de pakking (D) van de afdekking van de tank heel is.

OPMERKING

De pakking (D) zorgt dat er voldoende druk worden opgebouwd in de tank. Dat is nodig om het vuile water waar bennen te zuigen.

Vervang indien nodig de pakking (D) door deze uit de bevestiging (E) te halen. Als u een neue pakking monteert,要去 u de bevestiging (F)plaatsen zoals in de afbeelding (midden anschter).

1. Controller of ook alle oppervlakken (G) waarmee de pakking (D) contact maakt onbeschadigd zich en geschikt voor bevestigging van de pakking zich.
2. Sluit de afdekkingen (51 en 58).

Afbeelding 4

S311217A

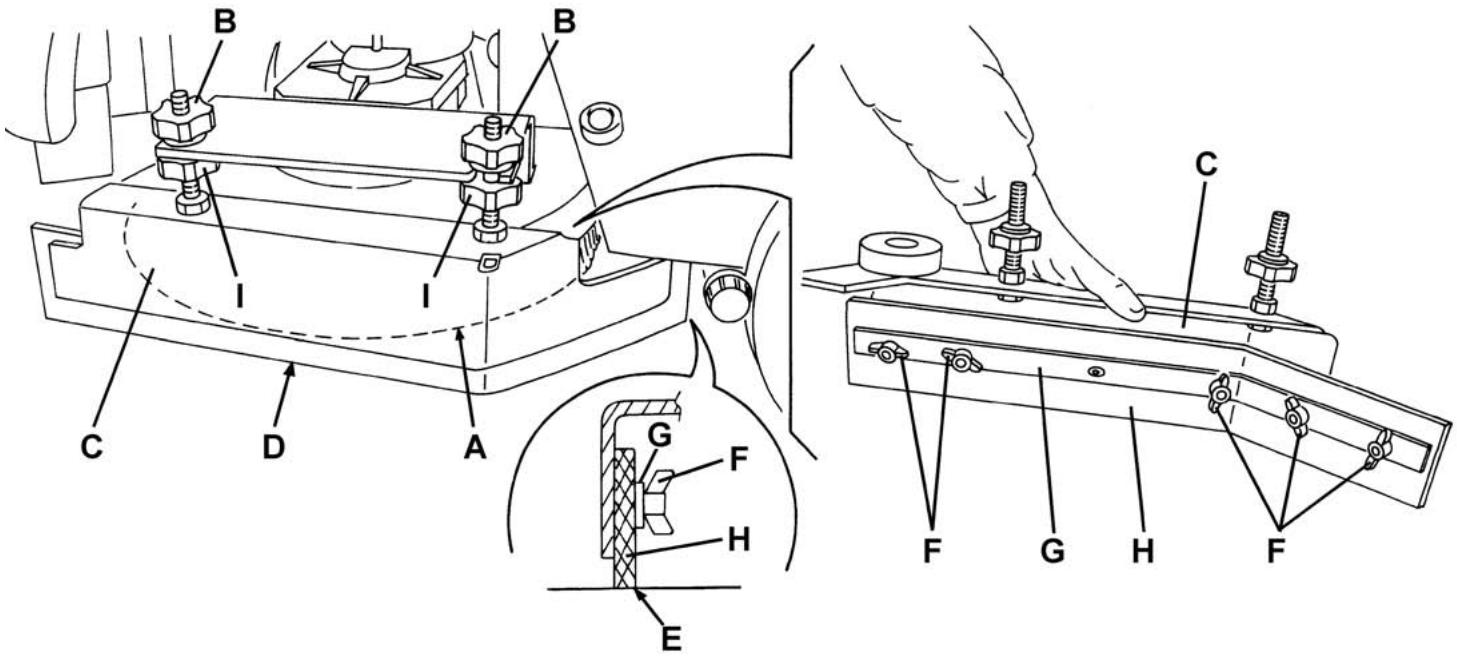

CONTROLE EN VERVANGING VAN DE ZIJFLAPS

Controle

1. Zet de machine op een vlakke ondergrond.
2. Zet de contactsleutel (41) in de stand "0".
3. Draai aan beiden kanten van de machine de knoppen (B, Afb. 5) los en verwijder de zichflappeenheid (C).
4. Spoel en reinig de zijflaps.

5. Controller het volgende bij de onderste strook (D) van de zijflaps:

6. steunt deze over de hele lenghte op een vlakke ondergrund;

7. is deze heel en vertoont deze geen sneden of scheuren;
   is de binnenste rand (E) nicht versleten;

draai of verrang anders de flaps zoals als volgt wordenuitgelegd.

Draaien of cervangen

1. Verwijder de vleugelmoeren (F) en verwijder de bevestigingsband (G).
2. Verwijder de rubber (H) van de flap en draai waar möglichk de rubber zich door op deplaats van de onderste, binnenste rand (E) een van de andere drie randen die nog heel is. Als ook de andere drie randen zijn versleten,要去 u de rubberervangen.

Montage en afstelling van de hoogte

1. Monteer de rubbers (H) en de flapuenheid (C) in omgekeerde volgorde van demontage.
2. Start de machine en LAST het schrobdek (D) zakken; controller daarna de rubbers (H) van de zijflaps:

steunenzlichtopdevloer;
- verzamelen de zijrubbers (H) het reinigingsmiddel; stop anders de motor en stel de hoogte van de flaps af met de knuppen (B) en (I).

1. Als de afstelling goed is, draait u de knoppen vast.

Afbeelding 5

S311214A

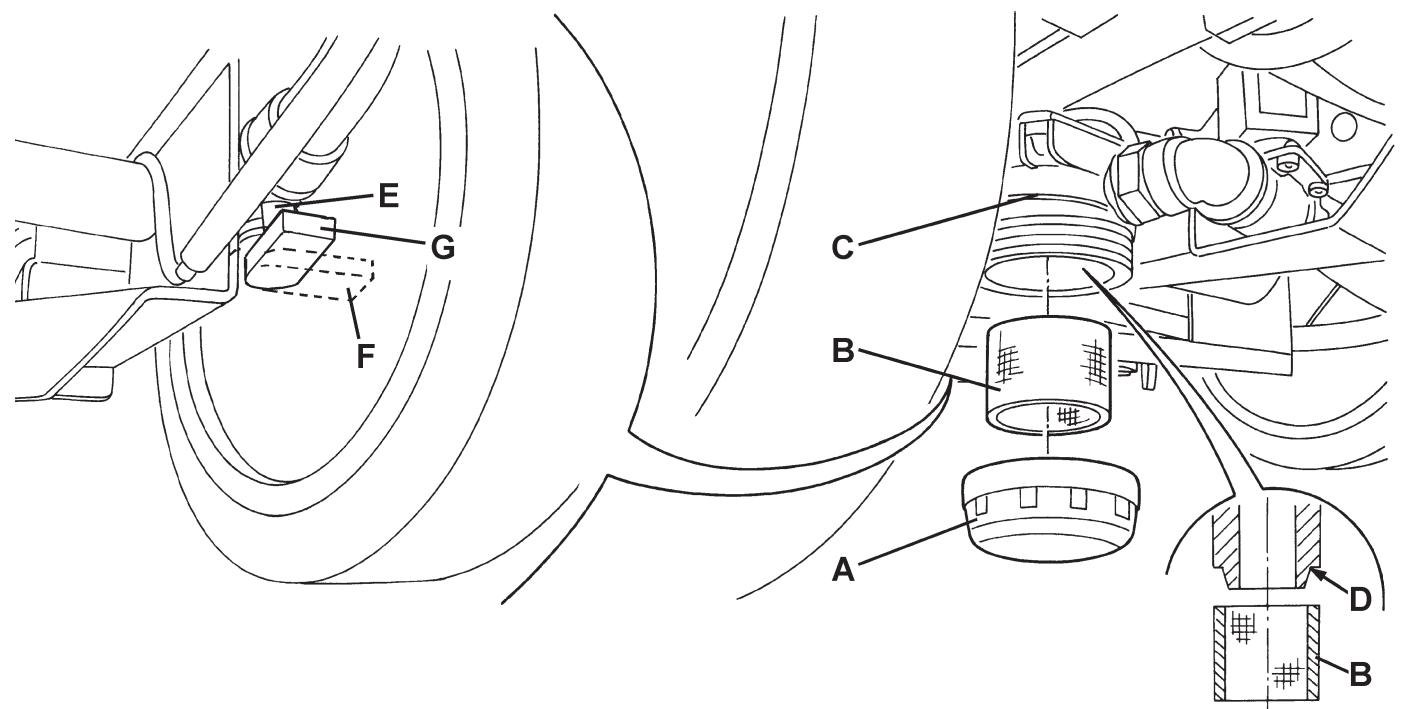

REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL

1. Zet de machine op een vlakke ondergrond.
2. Zet de contactsleutel (41) in de stand "0".
3. Sluit het kraantje (E, Afb. 6) van het reinigingsmiddel dat zich onder de machine bevindt,chyter het achechterwiel rechts. Het kraantje (E) is gesloten als hij in de stand (F) ten opzichte van de slangen staat; hij is geopend als hij in de stand (G) staat.
4. Verwijder de transparante afdekking (A) en verwijder daarna het filterrooster (B) onder de machine, voor het achechterwiel rechts. Reinig ze enplaats ze terug in de steun (C).

OPMERKING

Plaats het filterrooster (B) op de juiste manier terug in de houder (D) van de steun (C).

1. Open het kraantje (E).

Afbeelding 6

S311214A

ACCU'S OPLADEN

OPMERKING

Laad de accu's op als het gele lampje (37b) of het rode lampje (37c) gaat branden of na voltooing van de werkzaamheden.

WAARSCHUWING!

Houd de accu's altijd opgeladen, odomat de levensduur van de accu's dan longer is.

WAARSCHUWING!

Als de accu's leeg zich, zorg dan dat ze dat nicht te lang blijven,,ondat de levensduur van de accu anders minder worden.

Controleer minstens een keer per week of de accu's+zijn opgeladen.

LET OP!

Bij het opladen van de accu's kan het bijzonder explosieve waterstofgas vrijkomen. Laad de accu alleen op in een goed geventileerde ruimte en ver van open vuur.

Tijdens het opladen van de accu's mag er nicht gerookit worden.

Houd de reservoirs geopend als de accu's worden opgeladen.

LET OP!

Letijdens het opladen van de accu's goed op dat er geen vloeistof uit de accu's loopt. Deze vloeistof is corrosief. Als de vloeistof in contact komt met de huid of de ogen, spoel dan overvloedig uit met water en raadpleeg een arts.

Accu's met geintegreerde acculader opladen op de machine

1. Zet de machine op een vlakke ondergrond.

2. Alleen voor WET-accu's:

3. Open de afdekkingen (51 en 58) en controller of de tanks (60 en 61) leeg zich; leeg ze anders met de aftapslang (10) en het kraantje (24).
   Sluit de afdekkingen (51 en 58).

4. Breng de reservoirieenheid (71) voorzichtig omhoog.

5. Controller het peil van de elektrolyt in de accu's (72). Draai eventueel de doppen (75) los en vul bij.
   Sluit na het bijvullen van het niveau de doppen (75) en reinig indien nodig de bovenkant van de accu's.

6. Sluit de kabel (8) van de acculader opnieuw aan op het stroomnet [de spanning en de freiuentie van het stroomnet要去en overeenkomen met de waarden van de acculader, zie hetplaatje op de machine].

OPMERKING

Als de acculader op het stroomnet is aangesloten, worden alle functies van de machine automatisch uitgeschakeld.

Het rode lampje (F, Afb. 7) brandt op het bedieningspaneel van de acculader om aan te given dat de acculader de accu's oplaadt.

1. Als het groene lampje (H) brandt, is het opladen van de accu's voltooid.
2. Wanner de accu's volledig zich opgeladen, koppelt u de kabel (8) van de accelader los van het stroomnet en bevestigt u deze op de juiste locatie (7).

3. Alleen voor WET-accu's:

4. Breng de reservoirieenheid (71) voorzichtig omlaag.
   Vul de reservoirs (60 en 61).

5. De machine is nu klaar voor gebruik.

OPMERKING

Zie voor meer informatie over de werking van de acculader (I) de betreffende handleiding.

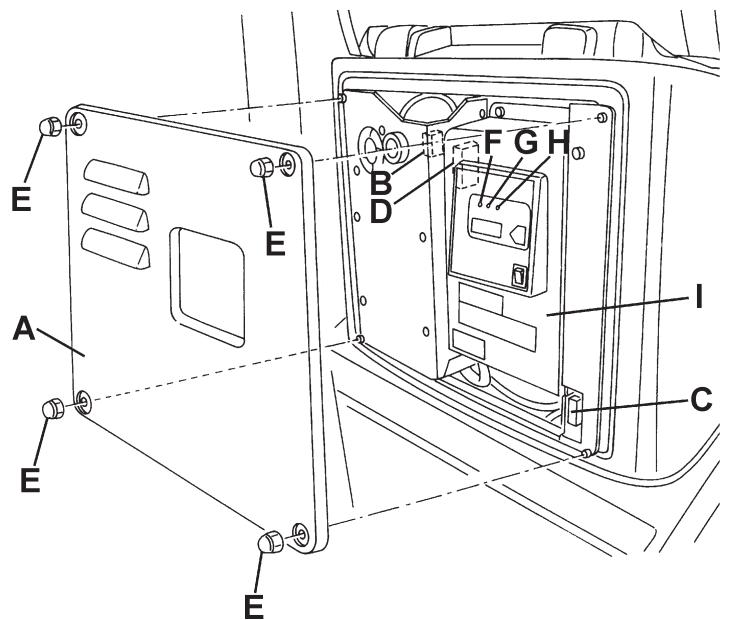

CONTROLE / VERVANGING VAN DE ZEKERINGEN

1. Zet de contactsleutel (41) in de stand "0".
2. Verwijder de moeren (E, Afb. 7) en verwijder de afdekking (A).
3. Controller en verrang eventuel de volgende zekeringen:

B) Beveiligingszekering (F3) voor laagvermogencircuits: (5 A)
C) Beveiligingszekering (F2) voor elektronische installmentie aandrijfsystem: (60 A)
D) Beveiligingszekering (F1) voor elektronische installmentie functies: (100 A)

1. Monteer de afdekking en draai de moeren vast.

Afbeelding 7

S311214A

DEMONTAGE/MONTAGE VAN HET SCHROBDEK VAN DE SCHIJFBORSTELHOUDER/PADHOUDER OF HET SCHROBDEK MET DE HOUDER VOOR DE CILINDRISCHE BORSTELS

OPMERKING

Er kan zowel een schrobdek voor borstels/pads (81) als een schrobdek voor cilindrische borstels (96) op de machine zich geinstalleerd. Ga waar bij als volgt te werk.

Voor de demontage/montage van het schrobdek hoeven de borstels/padhouser Niet te worden verwijderd.

Demontage

1. Zet de machine op een vlakke ondergrond.
2. Breng het schrobdek (4 of 5) omlaag met behulp van de schakelaar (34).
3. Zet de contactsleutel (41) in de stand "0".
4. (Voor het schrobdek van de schijfborstelhouser/padhouser) Koppel de stekker (83) los.

(Voor het schrobdek van de houder voor de cilindrische borstels) Koppel de stekkers (83) en (91) los.

1. Ontkoppel de slang voor het reinigingsmiddel (84).
2. Verwijder de twee borgpennen (86) en de bevestigingspen van de zijhendel links van het schrobdek.
3. Draai de knop (85) los en verwijder het schrobdek voor de borstels/pads (81) of het schrobdek voor de cilindrische borstels (93).

Montage

1. Monteer weeir in de omgeekerde volgorde van demontage.

VEILIGHEIDSFUNCTIES

De machine is voorzien van de volgende verilgheidsfuncties.

NOODKNOP

Deze bevindt zich in een positie (32) die binnen bereik van de bediener ligt. Deze要去 worden ingedrukt als alle functies van de machine meteen要去en worden gestopt.

De functies kuren wee ingeschakeld worden door de schakelaar met de klok mee te draaien.

VERMINDERING VAN DE SNELHEID IN BOCHTEN

Vermindert de snelheid van de machine waar een veilige snelheid als er bochten vanaf een bepalde hoek worden genomen.

MICROSCHAKELAAR VAN DE BESTUURDERSSTOEL

Deze bevindt zich in de bestuurdersstoel; het aandrijfsystem van de machine werkt Niet als de bediener Niet op de stoel zit.

ELEKTROMAGNETISCHE REM

Deze is in het voorwiel geinteggreerd en zorgt dat de machine op de rem staat als hij is uitgeschakeld, als de nooodknop worden geactiveerd en in elk geval als het gaspedaal Niet worden ingedrukt.

STORINGEN LOKALISEREN

PROBLEM	WAARSCHIJNLIJE OORZAAK	OPLOSSING
De motoren werknen nicht; er brandt geen enkel lampje.	De stekker van de accu's (74) is ontkoppeld.	Sluit aan.
	De accu's (72) zijn volledig leeg.	Laad deze op.
De machine beweegt nicht.	De machine is gestart met de contactsleutel (41) verwijl het pedaal (3) worden ingedrukt.	Schakel de machine uit en weer in zonder dat u het gaspedaal indrukt.
Bij het inschakenen van de machine gaat het lampje van de schakelaar (34) knipperen en werkden de borstels nicht.	De machine is uitgeschakeld zonder dat het schrobdek van de borstelhouser omhoog is gebracht.	Wacht totdat het schrobdek omhoog is gezet voordat u de borstels opnieuw met de schakelaar (34) inschakelt.
De lampjes (37) knipperen tegelijkertijd.	De motoren van de borstels+zijn overbelast.	Gebruik minder agressieve borstels die better geschikt+zijn voor de ondergrond of nicht werkden met de extra druk ingeschakeld.
De borstels werknen nicht; het rode lampje (37c) knippert.	De accu's+zijn leeg.	Laad deze op.
Er wordt onvoldoende vuil water aangezogen.	De vuilwatertank (60) is vol.	Maak deze leeg.
	Het aanzuigrooster (55) is verstopt of de vlotter is gesloten.	Reinig het aanzuigrooster.
	De flexibele slang (11) is ontkoppeld van de trekker.	Sluit aan.
	De trekker (12) is vuil of de rubbers van de trekker zich afgesleten of beschadigd.	Reinig de trekker of vergang de rubbers/draai de rubbers om.
	De afdekking van de tank is Niet correct afgesleten of de pakking (52) is stuk.	Sluit de afdekking op de juiste manier en reinig/vervang de pakking.
Er is onvoldoende toevoer van reinigingsmiddelা de borstels.	De schoonmaakoplossing is leeg.	Vul bij.
	Het filter van het reinigingsmiddel (9) is vuil.	Reinig.
	De tank (61) is vuil, de uitlaatopening is verstopt.	Reinig.
De trekker veroorzaakt strepen op de vloer.	Er zitten afvaldeeltjes onder de rubbers van de trekker (17 - 18).	Reinig.
	De rubbers van de trekker (17 - 18) zich afgesleten, afgeschilferd of beschadigd.	Draai om of vergang.
	De trekker is Niet uitgelijnd met het wieljtje (16).	Lijn deze UIT.

OPMERKING

Als u problemen heegt met de acculader, kunt u het Beste contact opnemen met een bevoed servicecentrum.

Neem voor uitleg of informatie contact op met de servicecentra van Alto.

VERWIJDERING

Als de machine worden afgedankt,要去 hij maar een bevoegd verwijderingbedrijf worden gebracht.

Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden enervolgens volgens de geldende milieuunormen maar de betreffende afvalverwerkingsbedrijven worden gebracht:

Accu's
- Borstels
Kunststoff slangen en onderdelen
Elektrische en elektronische onderdelen (^*)

(*) Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uwplaatselijke Alto-kantoor.

HEADQUARTER DENMARK

Nilfisk-Advance Group

Sognevej 25

2605 Brøndby

Denmark

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

SALES COMPANIES

AUSTRALIA

Nilfisk-ALTO

48 Egerton St.

PO box 6046

Silverwater NSW 2128

Australia
