BEDIENUNGSANLEITUNG SCRUBTEC R 3 NILFISK

Konformitätserklarung

Overensstemmelsescertifikat

Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden.

Manufacturer: Alto Deutschland GmbH

Authorized signatory: Dipl.-Ing. Wolfgang Nieuwkamp

Date: 02.01.2007

INHALTSVERZEICHNIS

EINLEITUNG 2

ZIEL UND INHALT DER ANLEITUNG 2

ADRESSATEN 2

AUFBEWAHRUNG DER ANLEITUNG 2

KONFORMITÄTSERKLÄRUNG 2

IDENTIFIZIERUNGSDATEN 2

ANDERE REFERENZANLEITUNGEN 2

ERSATZTEILE UND WARTUNG 2

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN 2

FUNKTIONSEIGENSCHAFTEN 2

VEREINBARUNGEN 2

AUSPACKEN/LIEFERUNG 3

SICHERHEIT 3

BENUTZTE SYMBOLE 3

ALLGEMEINE HINWEISE 3

MASCHINENBESCHREIBUNG 5

MASCHINENSTRUKTUR 5

SCHALTTFEL UND BEDIENELEMENTE 6

ANSICHTUNTER TANKDECKEL 7

ANSICHTUNTER TANKEINHEIT 7

ANSICHT BÜRSTEN-/PADHALTERKOPF (R 361 / R 366 / R 371) UND ZYLINDERBÜRSTENKOPF (R 371 C)

ZUBEHÖRE/OPTIONEN 8

TECHNISCHE DATEN 9

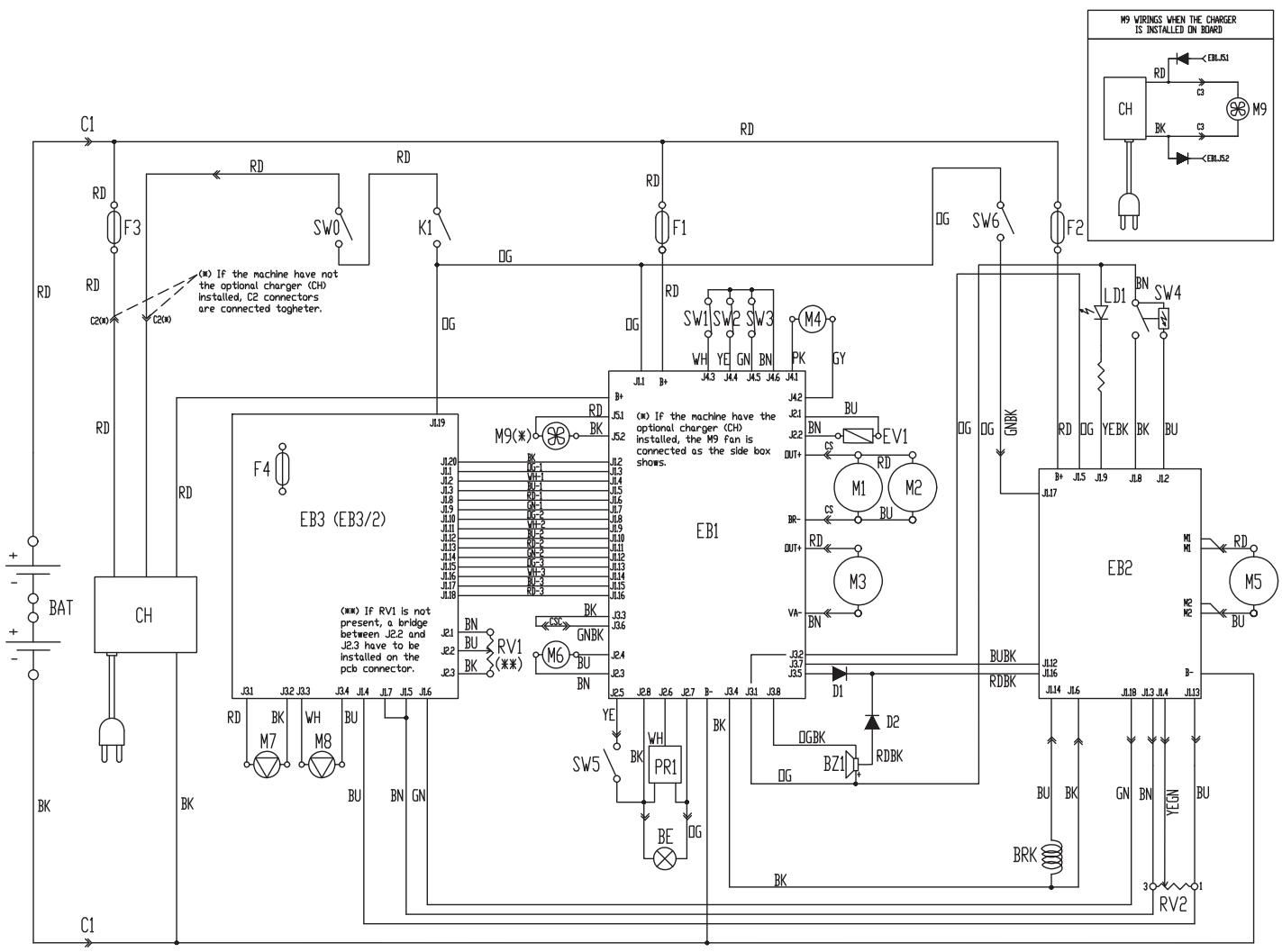

SCHALTPLAN 10

BETRIEB 11

PRUFBUNG/VORBEREITUNG DER BATTERIEN Auf EINER NEUEN MASCHINE 11

INSTALLATION DER BATTERIEN UND EINSTELLUNG DES BATTERIETYPES (WET O GEL) 12

VOR DEM ANLASSEN DER MASCHINE 13

MASCHINENANLASSEN UND -ABSTELLEN 15

MASCINE IN BETRIEB (WASCHEN/TROCKNEN) 15

ENTLEERUNG DER TANKS 17

NACH DER MASCHINENBENUTZUNG 17

SCHUB-/SCHLEPPBEWEGUNG DER MASCHINE 17

LANGE AUSSERDIENSTSELLUNG DER MASCHINE 17

ERSTE BEDIENUNGSEIT 17

WARTUNG 18

ÜBERSICHTSTABELLE DER PLANMÄSSIGEN WARTUNG 18

PRUFGUNG DER ARBEITSSTUNDEN DER MASCHINE 18

REINIGUNG DER SAUGLIPPE 19

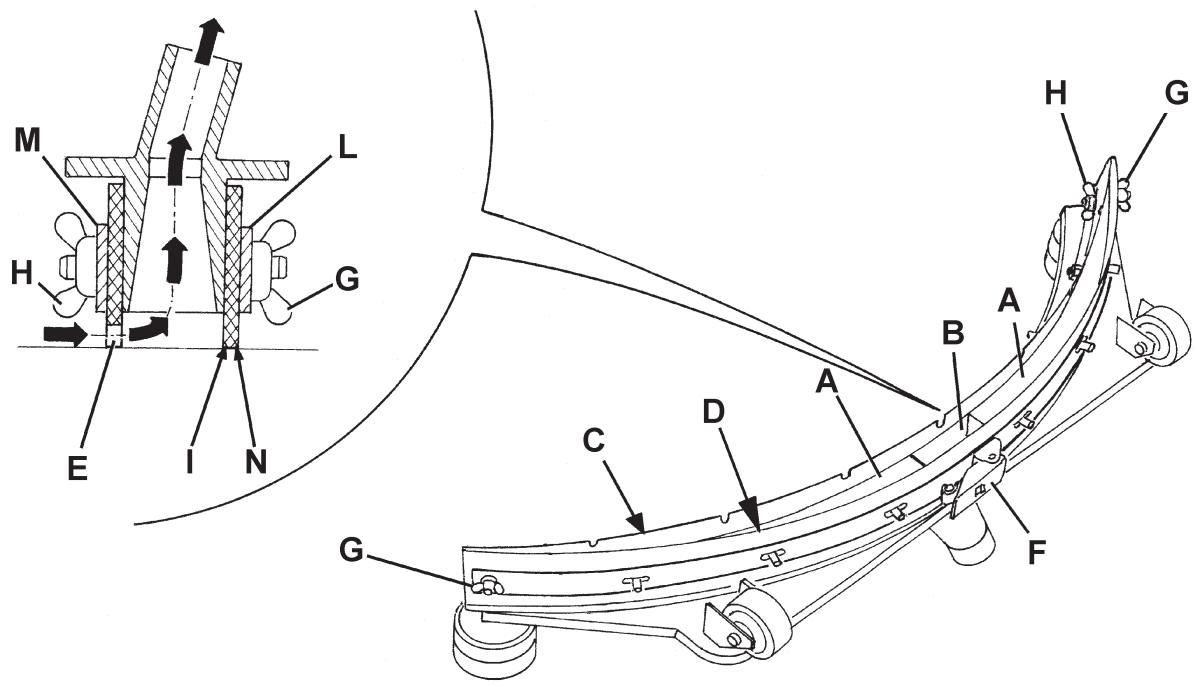

PRUUNG UND ERSETZUNG DER SAUGLIPPENGUMMIS. 19

REINIGUNG DER TELLER-BZW. ZYLINDERBÜRSTEN 20

REINIGUNG DER TANKS UND DES ANSAUGGITTERS MIT SCHWIMMER 20

PRUFBUNG UND ERSETZUNG DER SEITENFLAPS 21

REINIGUNG DES REINIGUNGSLösungsfilters 22

BATTERIELADUNG 23

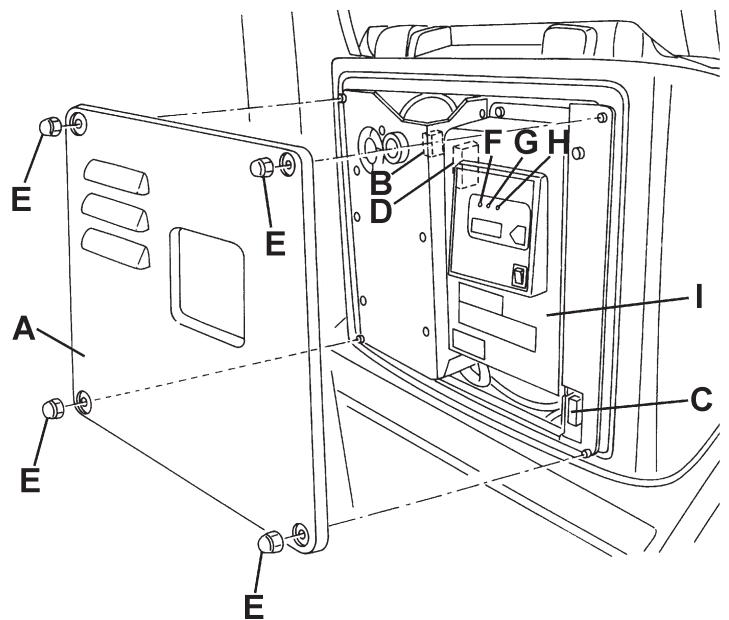

PRUFBUNG/ERSETZUNG DER SICHERUNGEN 24

ABMONTIERUNG/MONTIERUNG DES BÜRSTEN-/PADHALTERKOPFS ODER DES ZYLINDERBÜRSTENKOPFS 24

SICHERHEITSFUNKTIONEN 25

NOTAUSSCHALTER 25

VERRINGERUNG DER GESCHWINDIGKEIT BEIM LENKEN 25

MIKROSCHALTER BEDIENERSITZ 25

WIRBELSTROMBREMSE 25

FEHLERSUCHE 25

VERSCHROTTUNG 26

EINLEITUNG

HINWEIS

Die zwischen Klammern wiedergegebenen Nummern beziehen sich auf die Bestandteile dargestellt im Kapitel „Maschinenbeschreibung".

ZIEL UND INHALT DER ANLEITUNG

These Anleitung liefert dem Bediener alle erforderlichen Informationen um die Maschine auf die meist angebrachte, unabhängige und sichere Weise benutzen zu konnen. In dieser Anleitung sind Auskunft über die technische Hinsicht, die Sicherheit, die Funktion, den Maschinenausfall, die Wartung, die Ersatzteile und die Verschrottung enthalten.

Vor Ausführung einer Bearbeitung auf der Maschine, mussen die Bediener und die Fachtechniker die Hinweise in dieser Anleitung sorgfältig lessen. Für weitere Informationen über diese Hinweise Alto befragen.

ADRESSATEN

Die betreffende Anleitung ist sowohl an den Bediener als auch die Fachtechniker für die Wartung der Maschine gerichtet. Die Bediener dürfen keine für ausgebildete Techniker reservierten Operationen ausführten. Alto haftet nicht für Schäden, die durch Nichteinhaltung这点es Verbots verursacht werden.

AUFBEWAHRUNG DER ANLEITUNG

Die Betriebsanleitung muss immer in der Höhe der Maschine aufbewahrt werden, in einem damit vorgesehen Umschlag und muss gegen Flüssigkeiten oder andere Material, welche den Lesezustand gefährden können, beschützt werden.

KONFORMITÄTSERKLÄRUNG

Die Konformitätserklarung, die zusammen mit der Maschine geliefert wird, bestätigt die Konformität der Maschine hinsichtlich der geltenden Gesetzanordnungen.

HINWEIS

Die originelle Konformitätserklärung befindet sich in zweifacher Kopie in der Dokumentation, mitgeliefert mit der Maschine.

IDENTIFIZIERUNGSDATEN

Die Seriennummer und das Modell der Maschine befinden sich auf dem Schild (30), das an der Lenksäule befestigt ist. Das Baujahr der Maschine ist in der Konformitätserklärung wiedergegeben, wie auch durch die ersten zwei Ziffern der Seriennummer der Maschine selbst angegeben.

These Auskünfte braucht man bei der Bestellung von Ersatzteilen. Bite die Daten der Maschine darunter aufschnitten.

Modell MASCHINE

Seriennummer MASCHINE

ANDERE REFERENZANLEITUNGEN

• Anleitung des elektronischen Ladegerats (welches falls mitgeliefert als integrierenden Teil dieser Anleitung betrachtet werden muss)
  Außerdem sind folgende Anleitungen verfügbar:
  Service-Anleitung (nachschlagbar bei Alto Kundendiensten)
  Katalog der Ersatzteile (ausgestattet mit der Maschine)

ERSATZTEILE UND WARTUNG

Fur jegliche betreffende Bedürfnisse uber die Benutzung, die Wartung und die Reparatur, setzen Sie sichitte mit dem

Fachpersonal bzw. direkt mit den Alto Kundendiensten in Verbindung. Immer originale Ersatzteile und Zubehörteile benutzen.

Wenden Sie sich an Alto für die Wartung oder die Bestellung von Ersatzteilen und Zubehörteilen und geben Sie immer das Modell und die Seriennummer an.

ÄNDERUNGEN UND TECHNISCHE VERBESSERUNGEN

Alto bemühlt sich um die ständige Verbesserung seiner Produkte. Wir behalten uns das Recht vor, alle von uns für nötig gehaltenen Änderungen und Verbesserungen vorzunehmen, ohne die Verpflichtung, die bereits verkaufen Maschinen ebenfls modifizieren zu dürfen.

Jede Anderung und/oder Zusatz von Zubehoren soll vom Alto deutlich zugelassen und verwirklicht werden.

FUNKTIONSEIGENSCHAFTEN

Dieser Schrubbautomat wurde für die Reinigung (Schruben und Trocknen) von glatten und kompakten Fußböden in bürgerlichen und industriellen Umgebungen entworfen und hergestellt, deren Sicherheitsbedingungen durch einen Fachbediener kontrolliert worden sind.

Der Schrubbautomat ist nicht geeignet für die Reinigung von Tapeten oder Teppichböden.

VEREINBARUNGEN

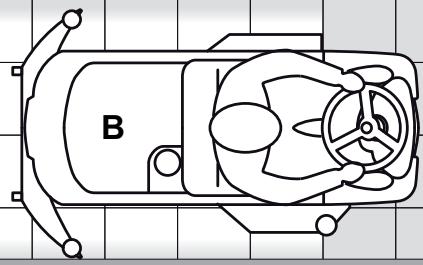

Alle Anweisungen vorwärts, rückwärts, vorne und hinten, rechts und links, die in dieser Anleitung angegeben sind, beziehen sich auf den Bediener in Führstellung auf dem Sitz (25).

AUSPACKEN/LIEFERUNG

Zum Auspacken der Maschine die auf der Verpackung gezeigten Anweisungen aufmerksam folgen.

Bei der Auslieferung der Maschine aufmerksam prufen, ob die Verpackung und die Maschine beim Transport beschädigt worden sind. Wenn die Beschädigungen sichtlich sind, die Verpackung behalten, damit sie von der Transportfirma, die sie abgeliefert hat, vorgeführt werden kann. Sich sofort mit der Transportfirma in Verbindung setzen, um eine Schadenersatzforderung auszufullen. Prufen dass die Ausstattung der Maschine der nachfolgenden Ende entspricht:

Technische Unterlagen:

• Betriebsanleitung des Schrubbautomats
  Anleitung des elektronischen Ladegeräts
  Ersatzteilliste des Schrubbautomats

2 x Flachsicherungen

5 x Distanzscheiben fur 6-V-Batteriegehause
1 x 2-mm-Schlüssel, für Zylinderschrauben mit Innensechskant

SICHERHEIT

Die unten gezeigten Symbole werden benutzt, um potentielle Gefahrbedingungen anzuzeigen. Diese Auskünfte immer aufmerksam lessen und die notwendige Vorsichtsmaßnahme gehen, um Personen und Sachen zu schützen.

Die Mitarbeit des Bedieners ist zur Unfallverhütung wesentlich. Kein Programm zur Unfallverhütung nutzt etwas, wenn die Bereitschaft des Maschinenbedieners zur Kooperation feht. Die meisten Unfälle, die im Betrieb, am Arbeitsplatz oder beim Transport geschehen können, sind auf das Nichteinhalten von Grundvorsichtsmaßnahmen zurückzuführen. Ein aufmerk-samer und vorsichtiger Bediener ist davon die Beste Garantie für das Vermeiden von Unfällen und ist für die Wirksamkeit jedem Vorbeugeprogramms unverzichtbar.

BENUTZTE SYMBOLE

GEFAHR!

Deutete nodesgefahr fur den Bediener an.

ACHTUNG!

Deutet eine hohe Unfallgefahr für Personen oder Schäden an Gegenständen an.

HINWEIS!

Es zeigt einen Hinweis über Schlüsselfunktionen bzw. nutzbare Funktionen. Widmen Sie Absätzen, die durch these Symbol gekennzeichnet sind, die hochste Aufmerksamkeit.

HINWEIS

Es zeigt die Notwendigkeit vor dem Ausführren beliebiger Operationen die Betriebsanleitung nachzuschlagen.

ALLGEMEINE HINWEISE

Hier sind Hinweise und bestimmte Achtungen beschreiben, die über potentielle Gefahren von Maschinen- und Personenbeschädigungen unterrichten.

GEFAHR!

Vor dem Ausführren jeder Wartungs-/Reparaturarbeit die Batterien trennen.
- These Maschine darf nur von autorisiertem und angemessen ausgebildetem Fachpersonal verwendet werden. Die Bedienung der Maschine durch Kinder und Behinderte ist strengstens verboten.
Die Batterien welt von Funken, Flammen und bereits Stoffen halten. Explosives Gas kann während der normalen Benutzung austreten.
Alle Schmuckstücke ablegen, wenn man besoin elektrischen Bauteilen arbeitet.
- Unter der gehobenen Maschine ohne geeignete feste Sicherheitsstätzen nicht arbeiten.
Die Verwendung dieser Maschine ist in Räumen, wo schädliche, gefährliche, brennbare und/oder explosive Pulver, Flüssigkeiten oder Dämpfe vorhanden sind, verboten.
Durch Laden der Batterien erzeugt sehr explosives Hydrogengas. Bei ganzem Ladenzyklus der Batterien die Tankeinheit geöffnet halten und diese Operation nur in gut belufteten Bereichen und welt von freien Flammendurchfuhren.

ACHTUNG!

Sorgfaltig alle betreffenden Anweisungen vor Ausführung von einer Wartungsbearbeitung oder Reparatur lessen.
- Prufen dass die Frequenz und die Spannung angebracht auf dem Serienschild der Maschine mit der Stromspannung übereinstimmt, bevor das Ladegerät zu benutzen.
Um das Gefahr von Brände, Stromschläge bzw. Verletzungen zu verringn, die Maschine, wenn unbewacht, nicht am Stromnetz angeschlossen setzen. Die Maschine von dem Stromnetz trennen wenn unbenutzt und vor das Ausführden der Wartung.
Um das Stromschlaggefahr zu vermeiden, die Maschine dem Regen nicht aussetzen. Die Maschine an einem über-dachten Raum abstellen.
Die Maschine nicht als Spielzeug verwenden给你们. Besondere Aufmerksamkeit ist erforderlich, wenn sie in der Höhe von Kindern verwendet wird.
Die Maschine nicht für andere Zwecke benutzen die nicht in dieser Anleitung angegeben sind. Nur Zubehore, die vom Alto empfohlen sind, benutzen.
Die Maschine nicht verwenden, wenn das Kabel des Ladegerates und der Stecker beschädigt sind. Wenn die Maschine nicht richtig Funktioniert, beschädigt ist, im Freien abgestellt bzw. ins Wasser fallengelassen wurde, sie bei einem Kundendienst bringen.
Das Kabel des Ladegerats nicht zum Ziehen bzw. Transport der Maschine und nicht als einen Griff verwenden.
Das Kabel des Ladegerats nicht unter einer Tur hindurchquetschen und es nicht auf Oberflächen bzw. geschärfte Kantenziehen. Mit der Maschine nicht über das Kabel des Ladegerats fahren. Das Kabel des Ladegerats von bereits Oberflächen entfernt halten.
Die angemessen Vorsichtsmaßnahmen treffen, damit Haare, Schmuckstücke oder weite Kleiderteile sich nicht in den sich bewegenden Maschinenteilen verfangen.
Beim Batterieladen ist es verboten zu rauchen.
Die Maschine unbewacht nicht setzen ohne Sicherzustellen, dass sie nicht selbstbewegen kann.
Die Maschine nicht auf hohenen Gradientoberflächen dann diese spezifiziert benutzen.
Die Maschine nicht mit direkten bzw. unter Druck stehenden Wasserstrahlen abspritzen und keine korrodierenden Reinigungsmittel verwenden.
Die Maschine nicht in ausgesprochen staubigen Räumen verwenden.
- Bei Verwendung der Maschine die Unverletzlichkeit anderer Personen, besonderss Kinder, schützen.
Keine Behälter mit Flüssigkeiten auf der Maschine abstellen.
Die Einlagerungstemperatur der Maschine muss sich immer zwischen 0^ und +40^ befinden.
Die Benutzungstemperatur der Maschine soll zwischen 0^ und +40^ liegen.
Die Luftfeuchtigkeit soll zwischen 30% und 95% liegen.
Die Maschine immer gegen Sonne, Regen und andere Witterungen, sowohl bei Bedienung als auch beim Stillstand, schützen.
Die Maschine als Transportmittel nie verwenden.
Die Maschine auf den Rampen bzw. Neigungen, die mehr als 16% geneigt sind, nicht benutzten.
- Bei stehender Maschine die Bürsten nicht arbeiten setzen, sonst können der Fußboden beschädigt werden.
Beinem Brandeun Pulverloschermoglicherweise verwenden,sonderneiner Wasserloscher.
- Nicht gegen Regale und Baugerüste stoßen, vor allem ob es die Gefahr von herunterfallenden Gegenständen entstehen.
Die für die Maschine vorgesehen Schutzvorrichtungen keinesfalls beschädigen und alle vorgesehenen Hinweise für die ordentliche Wartung sorgfällig befolgen.
Um die Maschine von Hand zu bewegen, ist es notwendig die Wirbelstrombremse auszuschalten. Am Ende der Bewegung, die Wirbelstrombremse wieder einschalten. Nie die Maschine bei ausgeschalteter Wirbelstrombremse verwenden.
Die befestigten Schildchen nicht entfernen bzw. verändern.
Beim störenden Funktionieren der Maschine, sicherstellen, dass das nicht von einer fehlenden Wartung abhängt. Andernfalls das Fachpersonal bzw. den autorisierten Kundendienst benachrichtigen.
- Bei Ersetzung der Bestandteile verlangen Sie die ORIGENLLEN Ersatzteile bei einer autorisierten Vertrétung oder Verkäufe.
Um die Sicherheit und eine gute Leistung zu gewährleisten, ist die planmäßige Wartung, die in einem bestimmt Kapitel dieser Anleitung vorgesehen ist, vom Fachpersonal bzw. autorisiertem Kundendienst durchzuführen.
Die Maschine soll am Ende ihres Lebenszyklus nicht verlassen werden, da sie giftige bzw. schädliche Stoffe (Batterien, usw.) enthalt, für welche eine Entsorgung durch entsprechende Sammelzentren (siehe das Kapitel „Verschrottung") gesetzt vorgesehen ist.
- Kein Gegenstand durch die Öffnungen eindringen setzen. Die Maschine bei verstopften Öffnungen nicht verwenden. Die Öffnungen frei von Staub, Fasern, Haare und allen anderen Fremdkörpersn, welche den Luftstrom verringn konnen, halten.
- These Maschine ist nicht gebilligt für die Benutzung auf Straßen oder öffentlichen Wege.
- Beim Transport der Maschine bei Bedingungen unter der Gefriertemperatur mit Vorsicht vorgehen. Das vorhandene Wasser in dem Tank für das Sammelwasser oder in den Röhren möglich gefrieren und die Maschine schwer beschädigen.
- Nur Bürsten und Pads die mit der Maschine mitgeliefert wurden und die in der Betriebsanleitung angegeben werden benutzen. Die Benutzung von anderen Bürsten oder Pads kann die Sicherheit gefährden.
- Bei eingebauten Bleibatterien (WET), die Maschine nicht über 30^ aus der Horizontalstellung neigen setzen, um der Austritt der hoch atzenden Flüssigkeit aus den Batterien nicht zu verursachen. Wenn die Maschine zur Wartung ge-neigt werden muss, die Batterien entfernen.

MASCHINENBESCHREIBUNG

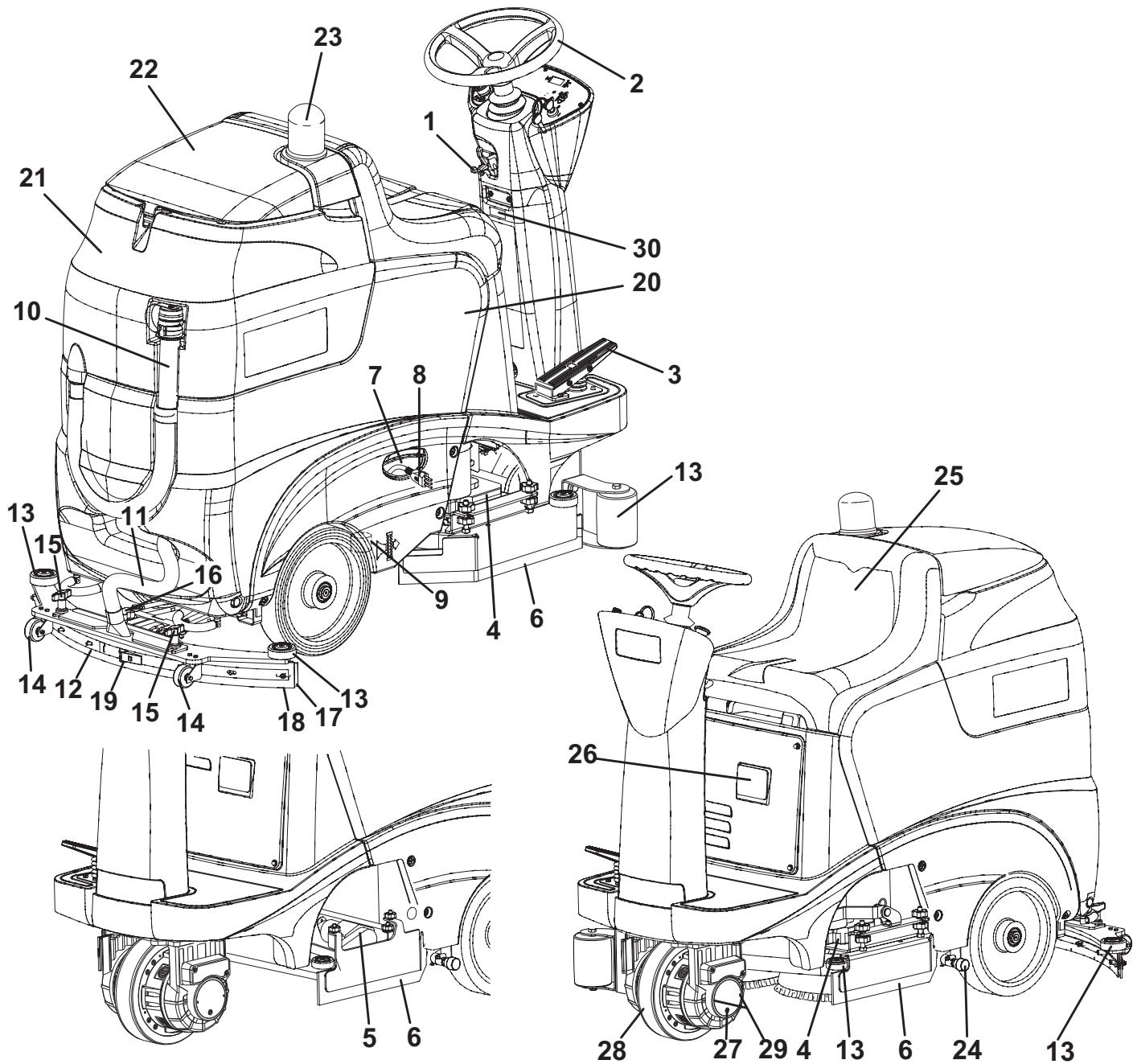

MASCHINENSTRUKTUR

1. Einstellhebel für Lenkradneigung
2. Lenkrad
3. Vorwarts-/Rückwartsgangpedal
4. Bürsten-/Padhalterkopf
5. Zylinderbürstenkopf
6. Seitenflaps
7. Ladegerätkabelfach
8. Ladegerätkabel
9. Reinigungslösungsfilter
10. Ablassrohr Sammelwasser
11. Ansaugrohr Sauglippe
12. Sauglippe
13. Pufferrolle
14. Stutzrad Sauglippe
15. Befestigungshandräder Sauglippe
16. Einsteinhandrad zum Sauglippenausgleich
17. Vordergummi Sauglippe
18. Hintergummi Sauglippe

19. Befestigungshaken Hintergummi Sauglippe

20. Reinigungslösungstank

21. Sammelwassertank
22. Sammelwassertankdeckel
23. Rundumleuche (Option)
24. Ablasshahn Reinigungslösung
25. Sitz
26. Ladegerät
27. Wirbelstrombremse
28. Lenkbares, bremsbares Antriebsrad vorn
29. Schrauben zum Entsperren Wirbelstrombremse
30. Serienschild/technische Daten/Konformitätsmarkierung

S311377A

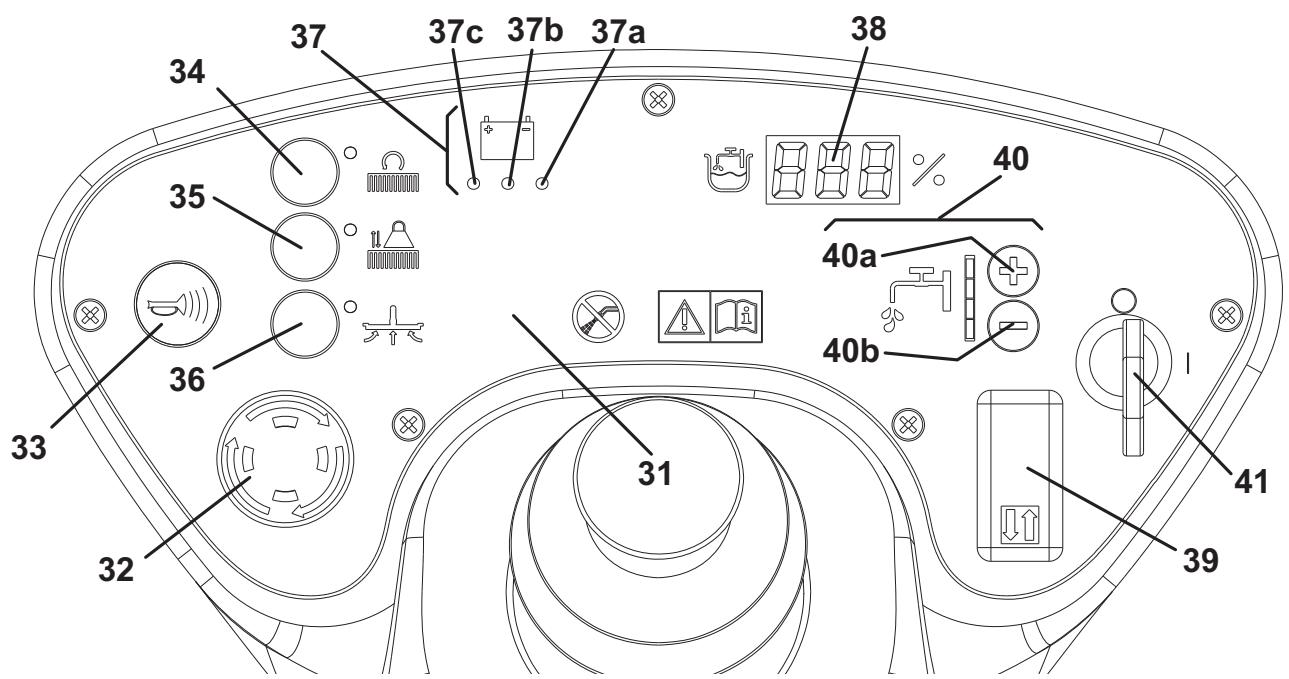

SCHALTTFEL UND BEDIENELEMENTE

1. Schalttafel und Bedienelemente
2. Notausschalter
3. Hupe
4. Schalter zum Senken/Heben Bürsten-/Padhalterkopf und Sauglippe
5. Schalter Extradruck (beim eingebauten Zylinderbürstenkopf ist der Schalter nicht aktiv)
6. Schalter zum Senken/Heben Sauglippe und Ein-/ Ausschalten Ansaugung
7. Anzeige Batterieladezustand
   37a. Kontrolleuchte der geladenen Batterien (grün)
   37b. Kontrolleuchte der halbgeladenen Batterien (gelb)
   37c. Kontrollleuchte der leeren Batterien (rot)

8. Display Betriebsstundenzahler und Reinigungslösungsstand:

9. Beim Anlassen der Maschine zeigt für eine Sekunden die effektiven Arbeitsstunden.

10. Beim Betrieb der Maschine zeigt den Reinigungslösungsstand im Tank (Prozentwert im Vergleich zum vollen Tank).

11. Wenn der Stand unter 20% liegt, beginnt das Display zu blinke.
    Die Anzeige „000 %“ kann vor dem tatsächlichen Entleeren des Tanks angezeigt werden, deshalb können die letzten Arbeitsstufen durchgeführt werden und jeder falls beim Prüfen des effektiven Reinigungslösungsflusses zu den Bürsten.

12. Wahlschalter Vorwärts-/Rückwärtsgang

13. Schalter für die Einstellung des Reinigungslösungsflusses
    40a. Schalter für Flusserhöhung
    40b. Schalter für Flussverringerung
14. Zündschlüssel

S311212A

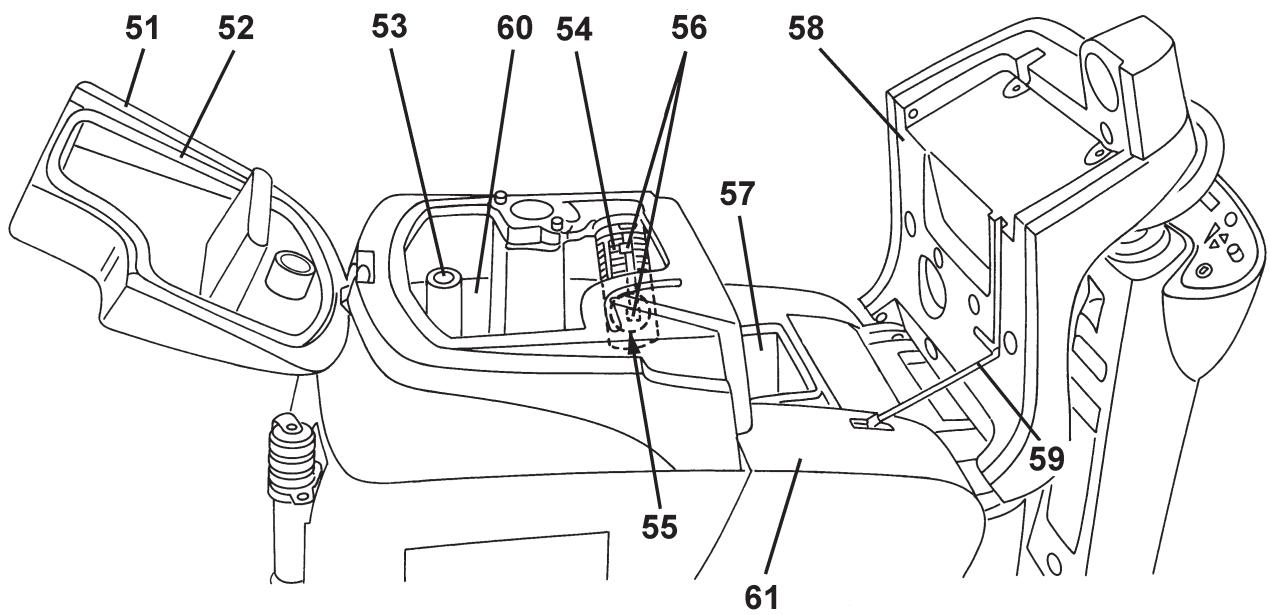

ANSICHT UTER TANKDECKEL

1. Sammelwassertankdeckel
2. Dichtung Sammelwassertankdeckel
3. Sammelwasser-Ansaugleitung
4. Ansauggitter mit automatischer Schwimmerverschlussvorrichtung
5. Schwimmer
6. Gitterbefestiger

7. Öffnung zum Einfellen Reinigungslösung

8. Deckel Reinigungslösungstank/Sitz

9. Deckelstutzstange
10. Sammelwassertank
11. Reinigungslösungstank

S311219A

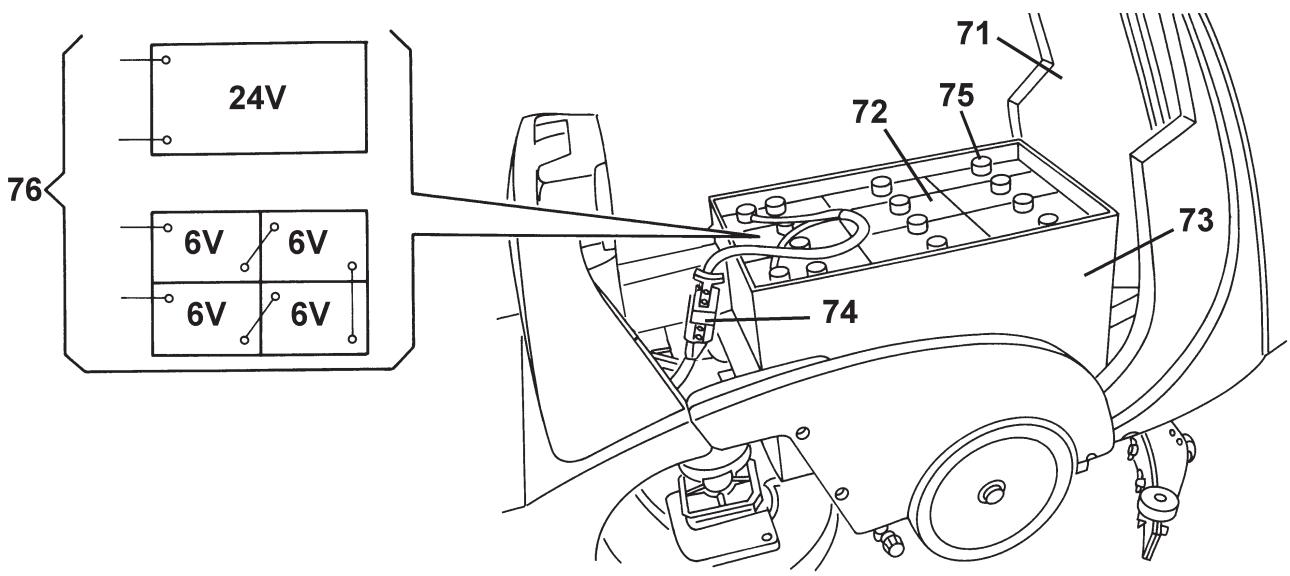

ANSICHT UTER TANKEINHEIT

1. Tankeinheit
2. Batterien
3. Batteriefach

4. Batteriestecker

5. Batterieverschlussse

6. Anschlusspläne Batterien

S311220A

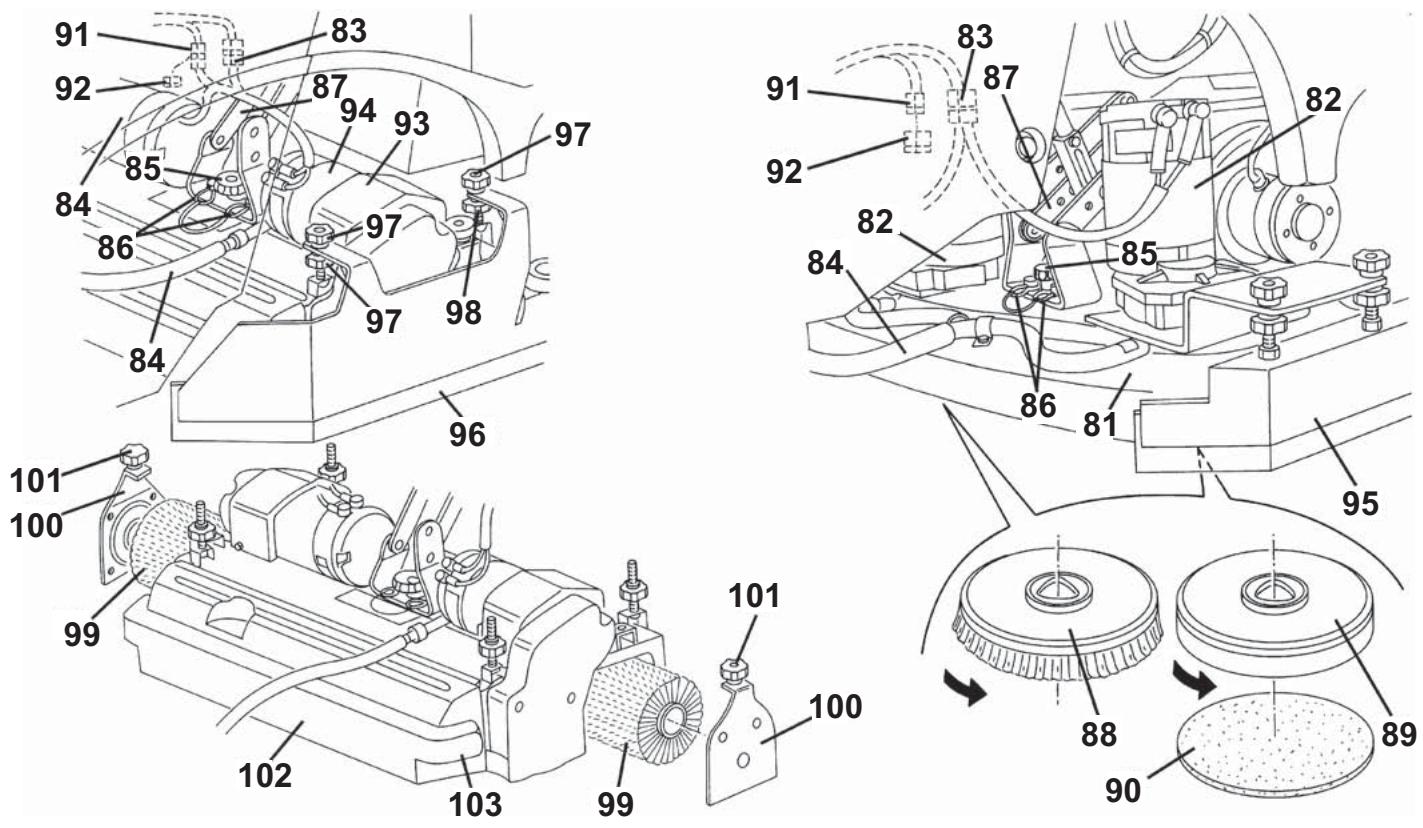

ANSICHT BÜRSTEN-/PADHALTERKOPF (R 361 / R 366 / R 371) UND ZYLINDERBÜRSTENKOPF (R 371 C)

1. Bürsten-/Padhalterkopf
2. Motoren Bürste/Padhalter
3. Stecker Bürsten-/Padhalterkopf bzw. Zylinderbürstenkopf
4. Reinigungslösungsrohr
5. Kopbefestigungsknopf
6. Kopfsplinte
7. Kopfhalter
8. Bürste
9. Padhalter
10. Pad
11. Stecker Zylinderbürstenkopf
12. Steckerkappe
13. Zylinderbürstenkopf
14. Motoren Zylinderbürsten
15. Seitenflap Bürsten-/Padhalterkopf

16. Seitenflap Zylinderbürstenkopf

17. Flapbefestigungsknopf oben

18. Flapbefestigungsknopf unter
19. Zylinderbürste
20. Klappen Zylinderbürsten
21. Befestigungsknöpfe Klappen
22. Abfallbehälter Zylinderbürsten
23. Griff Abfallbehälter

S311378A

ZUBEHÖRE/OPTIONEN

Neben den Bauteilen, die mit der Standardausführung der Maschine gefleiert werden, sind folgende Zubehore/Optionen je nach der spezifischen Verwendung der Maschine lieferbar:

• Batterien GEL
  Bürsten aus verschiedenen Werkstoffen als die Standardbürsten
• Ölsichere Sauglippengummis
  Rundumleuche

Fur weite Auskunfte uber die obengenannten Zubehore/Optionen setzen Sie sich mit Ihr Vertrauenshandler in Verbindung.

TECHNISCHE DATEN
Gemeinsame technische Daten

Beschreibung	SCRUBTEC R 361	SCRUBTEC R 366	SCRUBTEC R 371 / R 371 C
Arbeitsbreite	610 mm	660 mm	710 mm
Sauglippenbreite	830 mm		860 mm
Kapazität Reinigungslösungstank	75 Liter
Mindest-/Höchstfluss Reinigungslösung	1,1/3,4 Liter/Min.
Durchmesser Hinterräder auf feststehender Achse	300 mm
Spezifischer Bodendruck Räder	vorn 0,8 N/mm2 - hinten 1,0 N/mm2
Durchmesser lenkbares, bremsbares Antriebsrad vorn	250 mm
Motorleistung Ansauganlage	500 W
Motorleistung Antriebsanlage	600 W
Fahrgeschwindigkeit (veränderlich)	0 bis 6 km/h
Max. Steigfähigkeit	16%
Schalldruck am Ohr des Bedieners (ISO 11201, ISO 4871) (LpA)	60,8 dB(A) ± 3 dB(A)
Schalleistung der Maschine (ISO 3744, ISO 4871) (LwA)	82,4 dB (A)
Niveau der auf die Bedienerarme übertragenen Schwingungen (*)	0,23 - 7,5 m/s2
Niveau der auf den Bedienerkörper übertragenen Schwingungen (*)	< 1,2 m/s2
Maße Batteriefach	24-V-Batteriefach: 600 x 390 x 300 mm
	4 x 6-V-Batterien, mit Fach: 600 x 360 x 370 mm
Unterdruck Ansaugsystem	1.800 mmH2O
Maschinenhöhe	1.250 mm
Maximale Maschinenlänge	1.450 mm
Maschinenbreite ohne Sauglippe	658 mm	681,5 mm	758 mm

Technische Eigenschaften mit Bürsten-/Padhalterkopf

Beschreibung	SCRUBTEC R 361	SCRUBTEC R 366	SCRUBTEC R 371
Durchmesser Bürste/Pad	305 mm	330 mm	355 mm
Gewicht ohne Batterien und mit leeren Tanks	197 kg
Max. Gewicht mit Batterien und gefüllten Tanks	478 kg
Leistung Bürsten-/Padmotor	2 x 400 W
Drehgeschwindigkeit Bürste/Padhalter	190 U/min
Druck Bürsten/Padhalter mit ausgeschaltetem zusätzlichen Druck	30 kg
Druck Bürsten/Padhalter mit eingeschaltetem zusätzlichen Druck	50 kg

Technische Daten mit Zylinderbürstenkopf

Beschreibung	SCRUBTEC R 371 C
Maße Zylinderbürste (Durchmesser x Länge)	145 x 690 (710) mm
Gewicht ohne Batterien und mit leeren Tanks	205 kg
Max. Gewicht mit Batterien und gefüllten Tanks	486 kg
Motorleistung Zylinderbürste	2 x 600 W
Drehgeschwindigkeit Zylinderbürsten	748 U/min
Zylinderbürstendruck	33,4 kg

(*) Bei normalen Arbeitsbedingungen auf eine flache Asphaltoberfläche.

SCHALTPLAN
Legende

BAT	24-V-Batterien
BE	Rundumleuchte
BRK	Wirbelstrombremse
BZ1	Rückfahralarm/Hupe
C1	Batteriestecker
C2	Zusatzstecker Ladegerät
C3	Zusatstecker Außenlüfter Ladegerät
CH	Ladegerät
CS	Stecker Bürstenkopf
CSC	Nebenstecker Zylinderbürstenkopf
EB1	Elektronikkarte Funktionen
EB2	Elektronikkarte Antriebsanlage
EB3	Elektronikkarte unter der Schalttafel
EB3/2	Elektronikkarte unter der Schalttafel (Option)
EV1	Elektroventil
F1	Sicherung Elektronikkarte Funktionen
F2	Sicherung Elektronikkarte Antriebsanlage
F3	Sicherung Niederleistungskreise
F4	Sicherung Pumpen (Option)
K1	Zündschalter
LD1	LED Diagnose Elektronikkarte Antriebsanlage
M1	Motor Bürste links
M2	Motor Bürste rechts
M3	Motor Ansauganlage
M4	Stellantrieb Bürstenkopf
M5	Motor Antriebsanlage

M6	Stellantrieb Sauglippe
M7	Spülwasserpumpe (Option)
M8	Reinigungsmittelpumpe (Option)
M9	Kühlüfter
PR1	Sensor Spülwasserstand
RV1	Potentiometer Arbeitsgeschwindigkeit (sofern vorhanden)
RV2	Potentiometer Geschwindigkeit (Pedal)
SW0	Notausschalter
SW1	Mikroschalter „0“-Stellungstellantrieb
SW2	Mikroschalter „1“-Stellungstellantrieb
SW3	Mikroschalter „2“-Stellungstellantrieb
SW4	Lenksensor
SW5	Mikroschalter Sitz
SW6	Rückwärtsgangschalter

Farbencode

BK	Schwarz
BU	Hellblau
BN	Braun
GN	Grün
GY	Grau
OG	Orange
PK	Rosa
RD	Rot
VT	Violett
WH	Weiß
YE	Gelb

S311379A

BETRIEB

ACHTUNG!

Auf bestimmten Bereichen der Maschine sind folgende Klebeschildchen geklebt:

• GEFAHR
• ACHTUNG
  HINWEIS
  NACHSCHLAGEN

Während des Durchlesens dieser Anleitung, muss der Bediener sorgfältig die Bedeutung der Symbolen auf den Schildern begreifen.

Die Schildchen keinesfalls decken und bei Beschädigung sofort ersetzen.

PRÜFUNG/VORBEREITUNG DER BATTERIEN Auf EINER NEUEN MASCHINE

ACHTUNG!

Die elektrische Bauteile der Maschine können sehr schwer beschädigt werden, wenn die Batterien nicht korrekt installiert und angeschlossen werden. Die Batterien dürfen ausschließlich von Fachpersonal installiert werden. Die Elektronikkarte der Funktionen und das integrierte Ladegerät anhand des eingebauten Batterietypes (WET oder GEL) einstellen.

Die Batterien auf Schäden vor der Installation prüfen.

Den Batteriestecker und den Netzstecker des Ladegerats trennen.

Die Batterien vorsichtig bewegen.

Die Schutzkappen der Enden der Batterien, die mit der Maschine mitgeliefert wurden, installieren.

Die Maschine braucht eine der folgenden Ausstattungen:

1 x 24-V-Batteriefach, 240 Ah/C5 (WET)
- 1 x 24-V-Batteriefach, 240 Ah/C5 (GEL) (Option)
4 x 6-V-Batterien, 180 Ah C5 (WET)
4x6-V-Batterien,180AhC5(GEL)

Die Maschine kann mit einer der folgenden Ausstattungen gefleiert werden:

Batterien (WET oder GEL) montiert auf der Maschine und betriebsbereit

1. Die Deckel (51 und 58) öffnen und prufen, dass die Tanks (60 und 61) leer sind, andernfalls sie durch das Ablassrohr (10) und den Hahn (24) entleeren.
2. Die Deckel (51 und 58) schreiben.
3. Die Tankeinheit (71) vorsichtig haben.
4. Prufen dass die Batterien mit dem Stecker (74) an der Maschine verbunden sind.
5. Die Tankeinheit (71) vorsichtig senken.
6. Den Zündschlüssel (41) einstecken und hijn auf „I" stellen. Beim Aufleuchten der grünen Kontrollleuche (37a), sind die Batterien gebrauchsfertig. Beim Aufleuchten der gelben Kontrollleuche (37b) oder roten Kontrollleuche (37c) müssen die Batterien geladen werden (siehe Vorgang im Kapitel „Wartung").

Batterien (WET) montiert auf der Maschine aber trocken, d.h. ohne Elektrolyten

1. Die Deckel (51 und 58) öffnen und prufen, dass die Tanks (60 und 61) leer sind, andernfalls sie durch das Ablassrohr (10) und den Hahn (24) entleeren.
2. Die Deckel (51 und 58) schreiben.
3. Die Tankeinheit (71) vorsichtig haben.
4. Die Verschlüsse (75) der Batterien (72) entfern.

ACHTUNG!

Da ist die Schwefelsäure hochätzend, sie mit größter Vorsicht benutzen. Wenn diese mit der Haut oder den Augen in Berührung kommt, reichlich mit Wasser spulen und einen Arzt konsultieren.

Die Batterien dürfen in einem gut belufteten Raum gefüllt.

Schutzhandschuhe verwenden.

1. Die Batteriezellen mit Schwefelsäure für Batterien (Dichtigkeit von 1,27 bis 1,29 kg bei 25^ ) gemäß den Anweisungen ange-ndeutet in der Betriebsanleitung der Batterien fällen.
   Die korrekte einzufugende Sauerlösungsmenge ist in der Anleitung der Batterien angegeben.
2. Um die zu reinigenden Böden nicht zu beschädigen, nach dem Laden der Batterien mit einem Tuch das Wasser und die Säure auf der Oberseite der Batterien abtrocknen.
3. Die Batterien während einigen Minuten ruhen halten und dann die Zellen mit der Schwefelsäurelösung gemäß den Anweisungen angedeutet in der Anleitung der Batterien auffullen.
4. Die Batterien laden (siehe Vorgang im Kapitel „Wartung").

Ohne Batterien

1. Geeignete Batterienkaufen (siehe Abschnitt „Technische Daten").
   Zur Auswahl und Montage der Batterien setzen Sie sichitte mit Fachhändler in Verbindung.
2. Die Elektronikkarte der Maschine und des Ladegerats anhand des eingebauten Batterietypes (WET oder GEL) einstellen.
3. Die Batterien installieren.
4. Die Batterien laden.

INSTALLATION DER BATTERIEN UND EINSTELLUNG DES BATTERIETYPES (WET O GEL)

Die Elektronikkarte der Maschine und des Ladegerats gemäß des installierten Batterietypes (WET oder GEL) einstellen und darauf wie folgt vorgehen:

Maschineneinstellung

1. Den Zündschlüssel (41) auf „I“ stellen und folgenden während den ersten Betriebssekunden der Maschine aufnehmen:

2. Wenn die grüne Kontrollleuchte (37a) aufleuchtet, ist die Maschine auf GEL eingestellt.

3. Wenn die rote Kontrolleuche (37c) aufleuchtet, ist die Maschine auf WET eingestellt.

4. Um die Einstellungen zu verändern, wie folgt vorgehen.

5. Die Maschine ausschalten durch den Zündschlüssel (41) auf 0^ zu stellen.

6. Den Schalter (36) gedrückt halten, dann die Maschine durch Stellen des Zündschlüssel (41) auf „I" einschalten.
7. Den Schalter (36) nicht vor 5 Sekunden nach der Einschaltung der Maschine freigegeben.
8. Nochmals kurz den Schalter (36) drücken und das Blinken der betreffenden Kontrollleuchte mit der gewünschten Einstellung prufen.

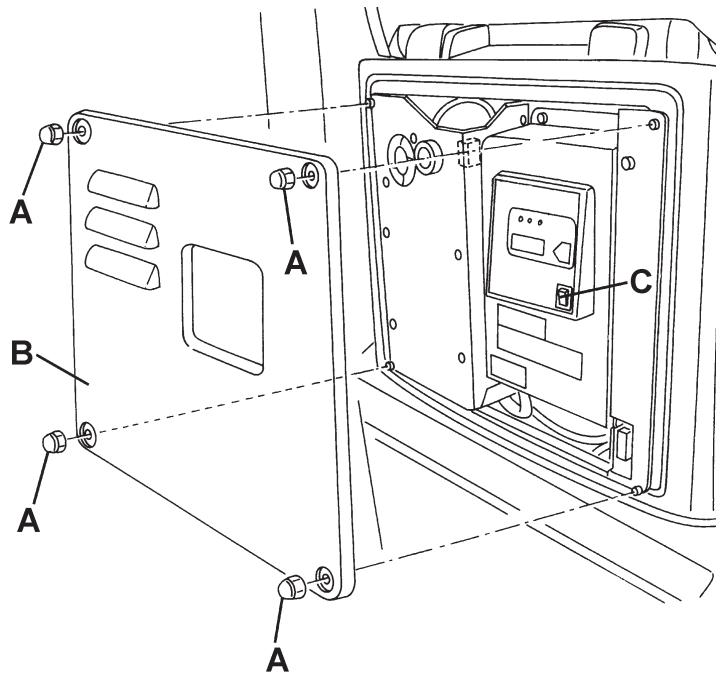

Einstellung des Ladegeräts

1. Die Schrauben (A, Abb. 1) entfern den und die Tafel (B) verschiben.
2. Den Wahlschalter (C) auf „WET“ oder „GEL“ anhand des eingebauten Batterietypes stellen.
3. Die Tafel (B) installieren und die Schrauben (A) anziehen.

Abbildung 1

S311218A

Batteriemontage

1. Die Deckel (51 und 58) öffnen und prufen, dass die Tanks (60 und 61) leer sind, andernfalls sie durch das Ablassrohr (10) und den Hahn (24) entleeren.
2. Die Deckel (51 und 58) schlieben.
3. Die Tankeit (71) vorsichtig haben.
4. Die Batterien installieren und anhand des entsprechenden Plans (76) anschließen.

ACHTUNG!

Bei Montage des Batteriefachs, die Batterien auf der linken Seite der Maschine stellen, um das richtige Schließen der Tankeinheit (71) zu erhögblichen.

Batterieladung

1. Die Batterien laden (siehe Vorgang im Kapitel „Wartung").

VOR DEM ANLASSEN DER MASCHINE

ACHTUNG!

Bei jedem Maschinenanlassen prüfen, dass keine Fremdkörper zwischen dem Knopf (4 oder 5) und der Maschine oder zwischen der Sauglippe (12) und der Maschine vorhanden sind, die das etwaige Hebden des Kopfs und der Sauglippe verhindern können. Diese Prüfung ist es notwendig, Denn, falls die Maschine ohne gehobene Bürstenkopf und Sauglippe ausgeschaltet wurde, beim Wiedereinschalten haben Kopf und Sauglippe automatisch.

Ein-/Ausbau des Kopfs

Auf der Maschine können einfach sowohl den Bürsten-/Padhalterkopf (4) als auch die Zylinderbürstenkopf (5) installiert/entfernt werden.

Zum Ein-/Ausbau, siehe den entsprechenden Vorgang im Kapitel „Wartung".

HINWEIS

Beim Ein-/Ausbau des Kopfs, kann es notwendig sein auch die Sauglippen zu ersetzen, Denn sie dürfen die gleiche Breite besitzen. Beziehen Sie sich auf den Abschnitt „Technische Daten“ für die korrekte Kupplung des Kopfs mit der Sauglippe.

Installation/Entfernung der Bürsten/Padhalter (nur für SCRUBTEC R 361 / R 366 / R 371)

1. Auf der Maschine vorgesehen mit dem passenden Kopf können sowohl die Bürsten (88) als auch die Padhalter (89) mit Pad (90), gemäß der auszuführende Behandlung auf dem Fußboden installiert sein.
2. Zur Installation/Entfernung, wie folgt vorgehen.

Den Zündschlüssel (41) einstecken undihn auf „I" stellen.

ACHTUNG!

Vor dem Drücken des Schalters (34), immer prufen, dass sich keine Fremdkörper zwischen dem Kopf (4) und der Maschine befinden, die das Kopfheben verhindern können.

1. Den Kopf durch Drucken des Schalters (34) haben.
2. Den Zündschlüssel (41) auf 0^ stellen und hersausziehen.
3. Die Bürsten/Padhalter (88 bzw. 89) einbauen und sie bis zum Endanschlag haben, dann sie im Uhrzeigersinn (siehe die Pfeile 88 und 89) bis zum Endanschlag drehen.
4. Zum Ausbau der Bürsten/Padhalter, die Schritte 2. bis 5. in der umgekehnten Reihenfolge durchführten.

Erhaltliche Bürstentypen

Modelle von 305 mm	Modelle von 330 mm	Modelle von 370 mm
PROLENE	PROLENE	PROLENE
MIDLITE GRIT 180	MIDLITE GRIT 180	MIDLITE GRIT 180
MIDGRIT 240	MIDGRIT 240	MIDGRIT 240
PROLITE	PROLITE	PROLITE
UNION MIX	UNION MIX	UNION MIX

Führung zur Anwendung der Bürsten/Pads

Modelle	MIDLITE GRIT 180	MIDGRIT 240	PROLENE	PROLITE	UNION MIX
Allgemeine Reinigung:
Beton
Fußboden Terrasse
Keramikplatten/aus der Grube
Marmor
Platten aus Vinyl
Platten aus Gummi
Polieren:
Platten aus Gummi
Marmor
Platten aus Vinyl

Installation/Entfernung der Zylinderbürsten (nur für SCRUBTEC R 371 C)

1. Den Zündschlüssel (41) einstecken undihn auf „I" stellen.

ACHTUNG!

Vor dem Drücken des Schalters (34), immer prufen, dass sich keine Fremdkörper zwischen dem Kopf (5) und der Maschine befinden, die das Kopfheben verhindern können.

1. Den Kopf durch Drücken des Schalters (34) haben.
2. Den Zündschlüssel (41) auf „0“ stellen und herausziehen.
3. Auf beiden Seiten der Maschine, die Knöppe (97) ausschrauben und die Seitenflapeinheit (96) ausbauen.
4. Die Knöpfe (101) ausschrauben und die Klappen (100) durch Drücken der Knöpfe ausbauen.
5. Die Zylinderbürsten (99) einbauen.

Die Zylinderbürsten können sowohl auf einer Seite als auch auf einer anderen Seite installiert werden.

1. Die Klappen (100) installieren und sie mit den Knöpfen (101) befestigen.
2. Zum Ausbau der Zylinderbürsten, die Schritte 7. bis 13. in der umgekehnten Reihenfolge durchführten.

Erhaltliche Zylinderbürstentypen

Modell von 145 x 690 mm

PROLENE

MAGNA GRIT 46

DYNA GRIT 80

MIDLITE GRIT 180

PROLITE

UNION MIX

Führung zur Anwendung der Zylinderbürsten

Modelle	MAGNA GRIT 46	DYNA GRIT 80	MIDLITE GRIT 180	PROLENE	PROLITE	UNION MIX
Allgemeine Reinigung:
Beton
Fußboden Terrasse
Keramikplatten/aus der Grube
Marmor
Platten aus Vinyl
Platten aus Gummi

Sauglippenmontage

HINWEIS

Die Sauglippe darf die gleiche Breite des Kopfs besitzen. Beziehen Sie sich auf den Abschnitt „Technische Daten“ für die korrekte Kupplung des Kopfs mit der Sauglippe.

1. Die Sauglippe (12) installieren und sie mit den Handrädern (15) befestigen, schließlich das Ansaugrohr (11) an die Sauglippe verbinden.
2. Mit dem Handrad (16) die Sauglippe so einstellen, dass das Hintergummi (18) den Fußboden über der ganzen Länge berührt und dass das Vordergummi (17) liegt vom Fußboden abgehoben ist.

Einfüllen des Reinigungslösungstanks

1. Den Deckel (58) öffnen.
2. Den Reinigungslösungstank (61) mit einer für die durchzuführende Arbeit passenden Reinigungslösung einfüllen.

Den Reinigungslösungstank nicht voll einnullen, sondern einige Zentimeter vor dem Rand frei{lassen.

Stets die Verdunnungshinweise beachten, die auf dem Verpackungsaufkleber des verwendeten chemischen Produkts angezeigt sind, um die Reinigungslösung zu préparieren.

Die Temperatur der Reinigungslösung darf nicht 40^ überschreiben.

ACHTUNG!

Nur flüssige schaumarme und unbrennbare Reinigungsmittel, die passend für die gebrauchten Geräte sind, verwenden.

Einstellung des Bedienersitzes

1. Die Neigung des Lenkrads (2) mittels des Hebels (1) nach Wunsch einstellen.

MASCHINENANLASSEN UND -ABSTELLEN

Maschinenanlassen

1. Die Maschine, wie es im obengenannten Abschnitt beschrieben ist,VBoreiten.
2. Den Zündschlüssel (41) auf „I" stellen, ohne das Vorwärts-/Rückwärtsgangpedal (3) zu betätigen. Prüfen ob der grüne Kontrollleuche (37a) aufleuchtet.

Beim Aufleuchten der gelben Kontrollleuche (37b) oder der roten (37c), den Zündschlüssel wieder auf „0“ stellen, und die Batterien aufladen (siehe Vorgang im Kapitel „Wartung“).

1. Die Arbeitsstelle erreichen durch Anlassen der Maschine mit den Händen am Lenkrad und Drucken des Pedals (3).
   Die Fahrgeschwindigkeit kann von Null bis zum Höchstwert, je nach der Stärke des Drucks aufs Pedal (3), eingestellt werden.
2. Der Vorwarts-/Rückwartsgang wird durch den passenden Schalter (39) an der rechten Seite des Instrumentenbretts gewählt.

HINWEIS

Der Sitz (25) verfügt über einen Sicherheitssensor, der die Bewegung der Maschine mittels des Pedals (3) nur bei Bediener auf dem Sitz ermöglich.

HINWEIS

Die Maschine verfügt über ein Kippschutzsystem, dass beim Lenken die Geschwindigkeit unabhängig vom Stärke des Drucks aufs Pedal merklich verringert.

Deshalb ist diese Verringerung der Geschwindigkeit beim Lenken keine Störung, sondern eine Eigenschafte, die die Maschinenstabilität bei jeder Bedingung erhöht.

1. Den Bürsten-/Padhalterkopf durch Drücken des Schalters (34) senken.
2. Die Schalter zum Einstellen der Reinigungslösungsfluss (40) auf die gewünschte Stellung für die durchzuführende Arbeit stellen.
3. Das Schrubben durch Betätigung des Lenkrads (2) und Drücken des Pedals (3) zum Vorwartsfahren anfangen.

Maschinenabstellen

1. Das Pedal (3) freilassen.
2. Es ist nicht notwendig die Maschine beim Halten oder Parken zu blockieren, Denn die Wirbelstrombremse (27) bremt automatisch die Maschine wenn das Vorwarts-/Rückwartsgangpedal nicht betagt ist.
3. Den Bürsten-/Padhalterkopf durch Drucken des Schalters (34) geben.

MASCINE IN BETRIEB (WASCHEN/TROCKNEN)

1. Die Maschine, wie es im obengenannten Abschnitt beschrieben ist, anlassen.
2. Wenn nötig, die Menge von Reinigungslösung zu der Bürste durch Drücken der Schalter (40)ändern.

HINWEIS

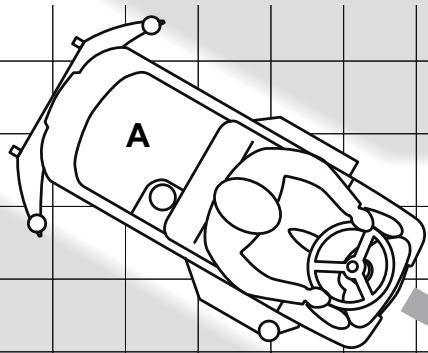

Für ein einwandfreies Schrubben/Trocken der Fußboden an den Wandrändern, empfeht sich Alto mit der rechten Seite der Maschine sich zu nahern, wie es in Abbildung 2 dargestellt ist.

Abbildung 2

P100160

Einstellung der Sauglippe

1. Falls erforderlich, die Maschine abstellen und das Handrad für die Ausgleicheinstellung der Sauglippe (16) so drehen, dass das Hintergummi den Fußboden über der ganzen Länge berührt.

HINWEIS!

Vermeiden dass die Bürsten/Padhalter mit stillgestandener Maschine arbeiten um keine Schäden an den Fußboden zu verursachen, verbessers wenn man mit eingeschalteten zusätzlichem Druck arbeitet.

Arbeiten mit zusätzlicher Druckfunktion der Bürsten/Padhalter

HINWEIS

Die zusätzliche Druckfunktion kann nicht eingeschaltet werden wenn die Zylinderbürstenkopf installiert ist.

1. Bei sehr schmutzigen Fußboden kann man mit einem zusätzlichen Druck der Bürsten/Padhalter auf dem Fußboden durch Drücken des Schalters (35) arbeiten.
2. Den Schalter (35) wieder drucken, um die Arbeit mit Normaldruck ruckzustellen. Den Schalter (35) ist nur aktiv, wenn der Kopf (4) gesenkt und die entsprechende Kontrollleuchte (34) aufgeleucht sind.

HINWEIS!

Bei überlasteten Motoren der Bürsten/Padhalter wegen Fremdkörper, die ihre Bewegung behindern, oder wegen zu schwierigen Böden/harten Bürsten, haltet das Schutzsystem die Bürsten/Padhalter ungebärn nach eine Minute lang dauerhaften Überlast an.

Der Überlastzustand wird durch das gleichzeitige Blinken der drei Kontrollleuchten (37a, 37b, 37c) angezeigt. Wenn die Überlast während der Arbeit mit der Funktion Extradruck erfolgt, vermindert das System automatisch den Druck auf den Bürsten/Padhalter dadurch, dass die Funktion Extradruck ausgeschaltet wird. Bei andauernden Überlast halten die Bürsten/Padhalter an.

Um die Arbeit nach dem Stopp der Bürsten/Padhalter wegen der Überlast wieder aufzunehmen, ist es notwendig die Maschine durch Stellen des Zündschlüssels (41) auf „0“ auszuschalten. Die Maschine wieder einschalten durch den Zündschlüssel (80) auf „I“ zu stellen.

Batterieentladung beim Betrieb

1. So lange die grüne Kontrollleuchte (37a) aufleuchtet, erlauben die Batterien einen normalen Betrieb an der Maschine. Beim Erlöschen der grünen Kontrollleuchte (37a) und beim hintereinander Aufleuchten der gelben (37b) und roten (37c) Kontrollleuchten, ist es notwendig, die Batterien zu laden.

2. Bei aufgeleuchteter gelben Kontrollleuche (37b) verfügbar die Maschine über eine Autonomie von weniger Minuten (veränderlich abhängig von der Eigenschaften der verwendeten Batterie).

3. Beim Aufleuchten der roten Kontrollleuche (37c) ist die Autonomie abgelaufen: Nach einigen Sekunden werden Bürsten/ Padhalter angehalten und wird der Kopf gehoben. Nur die Ansauganlage und die Antriebsanlage bleiben in Betrieb, um etwaige feuchten Fußbodenteile zu trocknen und die Maschine auf dem Platz zum Laden der Batterien zu bringen.

HINWEIS!

Die Maschine mit entladen Batterien nicht verwenden, um die Batterien nicht zu beschädigen und ihre Brauchbarkeitsdauer nicht zu verkürzen.

HINWEIS

Falls die Antriebsanlage der Maschine nicht mehr verwendet werden kann, für die Maschinenbewegung den Abschnitt „Schub-/Schleppbewegung der Maschine" nachschlagen.

ENTLEERUNG DER TANKS

Ein automatisches Schwimmsystem (54) blockiert die Ansauganlage wenn der Sammelwassertank (60) voll ist.

Eine Blockierung der Ansauganlage ist bemerkbar durch eine unerwartete Steigerung der Gerauschfrequenz des Motors der Ansauganlage, außer dem wird der Fußboden nicht getrocknet.

HINWEIS!

Sollte sich die Ansauganlage aus irgendwelchen Gründen (zum Beispiel bei vorzeitigem Eingriff des Schwimmers während einer rohen Verschiebung der Maschine) ausschalten, muss er umihn wieder herzu-stellen mittels des Schalters (36) ausgeschaltet werden, den Deckel (22) öffnen und sich davon vergewissern, dass der anwesende Schwimmer im Innern des Gitters (55) bis zum Wasserstand gesunden ist; den Deckel (22) schlieben und die Ansauganlage wieder mittels des Schalters (36) starten.

Wenn der Sammelwassertank (60) voll ist, die Entleerung wie folgt ausführten.

Entleerung des Sammelwassertanks

1. Die Maschine durch Freilassen des Pedals (3) abstellen.
2. Den Bürsten-/Padhalterkopf durch Drücken des Schalters (34) haben.
3. Die Maschine in den bestimmten Verschrottungsbereich schieben.
4. Den Sammelwassertank mit dem Rohr (10) entleeren. Am Arbeitsende, den Tank mit Frischwasser spulen.

Entleerung des Reinigungslösungstanks

1. Schritte 1. bis 3. durchführren.
2. Den Tank der Reinigungslösung mit dem Hahn (24) entleeren. Am Arbeitsende, den Tank mit Frischwasser spülen.

NACH DER MASCHINENBENUTZUNG

Am Arbeitsende, bevor man aus der Maschine aussteigt:

1. Die Bürsten/Padhalter entfernen und wie es in dem spezifischen angegeben Abschnitt vorgehen.
2. Die Tanks (60 und 61) entleeren und wie im vorhergehenden Abschnitt vorgehen.
3. Die vorgesehenen Wartungsarbeiten nach der Maschinenbenutzung durchfuhren (siehe Kapitel „Wartung").
4. Die Maschine in einem trockenen und sauberen Raum aufstellen, mit entfernten oder gehobener Bürsten/Padhalter und Sauglippe.

SCHUB-/SCHLEPPBEWEGUNG DER MASCHINE

Wenn die Antriebsanlage nicht verwendet werden kann, um eine leichte Schub-/Schleppbewegung der Maschine zu erlauben, ist es notwendig die Wirbelstrombremse (27) zu entsperren, durch Einschrauben bis zum Endanschlag der Schrauben (29) (im Uhrzeigersinn) mittels des gelieferten Schlüssels.

Am Ende der Bewegung, die Schrauben (29) von ungebahr 3 Umdrehungen ausschrauben, um die Wirbelstrombremse (27) wieder einzuschalten.

ACHTUNG!

Falls, nach der Schub-/Schleppbewegung, die Schrauben (29) nicht wie angezeigt ausgeschraubt werden, bleibt die Wirbelstrombremse ausgeschaltet.

ACHTUNG!

Nied die Maschine bei eingeschraubten Schrauben zum Entsperren der Wirbelstrombremse (29)

(Wirbelstrombremse ausgeschaltet) einschalten.

Für höhere Sicherheit, die Schrauben (29) nur für die notwendige Zeit zur Handbewegung der Maschine einschrauben.

LANGE AUSSERDIENSTSELLUNG DER MASCHINE

1. Wird es vorgesehen, die Maschine für mehr als 30 Tage nicht zu verwenden, folgendermaßen vorgehen:
2. Gemäß dem Abschnitt „Nach der Maschinenbenutzung“ vorgehen.
3. Vor das Trennen des roten Batteriesteckers (74), wie folgt vorgehen:

Die Deckel (51 und 58) öffnen und prüfen, dass die Tanks (60 und 61) leer sind, andernfalls sie durch das Ablassrohr (10) und den Hahn (24) entleeren.
Die Deckel (51 und 58) schlieben.
Die Tankeit (71) vorsichtig haben.

ERSTE BEDIENUNGSDZEIT

Nach den ersten 8 Stunden, die Befestigung der Befestigungsteile und der Verbindungsteile der Maschine prufen. Außendem, alle sichtbaren Teile auf Vollständigkeit und Undichtigkeit prufen.

WARTUNG

Eine sorgfällige und ständige Wartung dient zu einer gute Maschinenbetriebsdauer und der hochsten Funktionssicherheit. Hier wird die Übersichtstabelle der planmäßigen Wartung gezeigt. Abhängig von bestimmten Arbeitsbedingungen, konnen die Zeitabstände verändert werden; alle Veränderungen sollen vom Wartungspersonal festgestellt werden.

ACHTUNG!

Die Wartungsbearbeitungen müssen bei ausgeschalteter Maschine und mit entkoppelten Batterien ausge-führt werden.

Außerdem sind die Sicherheitschinweise im entsprechenden Abschnitt aufmerksam zu lessen.

Alle planmäßigen und außerordentliches Wartungsarbeiten sind nur vom Fachpersonal bzw. einem autorisierten Kundendienst durchzufahren.

In dieser Anleitung sind nach der Übersichtstabelle der planmäßigen Wartung nur die einfachen und meinst vorkommenden Wartungsverfahren wieder gegeben.

HINWEIS

Beziehen Sie sich auf die betreffende Service-Anleitung bei den verschiedenen Kundendiensten für Verfahren von anderen Wartungsbearbeitungen vorgesehen durch den planmäßigen und außerordentliches Wartungsplan.

ÜBERSICHTSTABELLE DER PLANMÄSSIGEN WARTUNG

Verfahren	Täglich, nach der Maschinenbenutzung	Wöchentlich	Halbjährlich	Jährlich
Reinigung der Sauglippe
Reinigung der Bürsten
Reinigung der Tanks und des Ansauggitters mit Schwimmer
Batterieladung
Prüfung und Ersetzung der Sauglippengummis
Prüfung der Seitenflaps
Reinigung des Reinigungslösungsfilters
Prüfung des Flüssigkeitsstands der Batterien (WET)
Prüfung des Muttern- und Schraubenspannens			(1)
Prüfung und Einstellung der Antriebsriemen der Motoren und Zylinderbürgsten			(2)
Schmierung des Gleitschuhes des Sauglippenkabels			(2)
Funktionsprüfung der Wirbelstrombremse			(2)
Prüfung bzw. Ersetzung der Kohlebürsten der Motoren der Bürste/Padhalter				(2)
Prüfung bzw. Ersetzung der Kohlebürsten des Motors der Ansauganlage				(2)
Prüfung bzw. Ersetzung der Kohlebürsten des Motors der Antriebsanlage				(2)

(1) Und nach den ersten 8 Einlaufstunden.
(2) Wartung ausfuhrbar durch einen autorisierten Alto Kundendienst.

PRÜFUNG DER ARBEITSSTUNDEN DER MASCHINE

1. Den Zündschlüssel (41) einstecken undihn auf „I" stellen.
2. In den ersten 5 Sekunden des Maschinenbetriebs, wird auf dem Display (38) die gesamten Arbeitsstunden (Schruben/ Trocknen) angezeigt.

Den Zündschlüssel (41) auf „0“ stellen.

REINIGUNG DER SAUGLIPPE

HINWEIS

Zum Erreichen eines gute Trocknens durren die Sauglippe sauber und die Sauglippengummis unverseht sein.

HINWEIS!

Bei Reinigung der Sauglippe wird es empfohlen Arbeitshandschuhe zu tragen, desschneidende Abfälle konnenvorhanden sein.

1. Die Maschine auf einen flachen Fußboden stellen.
2. Den Zündschlüssel (41) einstecken undihn auf „I" stellen.
3. Die Sauglippe (12) durch Drucken des Schalters (36) senken.
4. Den Zündschlüssel (41) auf „0“ stellen.
5. Das Ansaugrohr (11) von der Sauglippe offen.
6. Die Handräder (15) lockern und die Sauglippe (12) entfern.
7. Die Sauglippe waschen und reinigen. Besonders den Schmutz und Abfälle von den Räumen (A, Abb. 3) und der Öffnung (B) beseitigen. Prüfen dass das Vordergummi (C) und das Hintergummi (D) vollständig sind und keine Schnitte und Risse aufweisen, ansonsten sie ersetzen.
8. In der umgekehrten Reihenfolge des Ausbaus einbauen.

PRÜFUNG UND ERSETZUNG DER SAUGLIPPENGUMMIS

1. Die Sauglippe wie es im betreffenden Abschnitt beschrieben ist, reinigen.

2. Prufen dass der Säume (E und N, Abb. 3) des Vordergummis (17) und des Hintergummis (18) gleichzeitig auf einem flachen Fußboden über ihre ganze Länge ruhen, ansonsten in der Höhe wie folgt beschrieben einstellen:

3. Den Befestiger (F) und die Flügelmuttern (G) lose, und das Hintergummi (D) einstellen; dann die Flügelmuttern festziehen und den Befestiger wieder einklagen.
   Die Flugelmuttern (H) lockern und das Vordergummi (C) einstellen, schließlich die Muttern anschrauben.

4. Prufen, dass das Vordergummi (C) und das Hintergummi (D) unversehrt sind und keine Schnitten bzw. Durchrissen aufweisen, andernfalls sie wie folgt ersetzen. Prufen auch dass das Hintergummi keine abgenutzten Vorderkanten (I) hat; ansonsten das Gummi umkehren und auf seinen Platz eine von den drei noch vollständige Kanten anbringen. Wenn auch die drei anderen Kanten abgenutzt sind, das Gummi ersetzen und darauf wie folgt vorgehen:

5. Den Befestiger (F) losen, die Flügelmattern (G) und den Sperrstreifen (L) entfern, schließlich das Hintergummi (D) ersetzen (oder umkehren). Das Gummi in der umgekehnten Reihenfolge des Ausbaus einbauen.
   Die Flugelmuttern (H) und den Sperrstreifen (M) entfern, schließlich das Vordergummi (C) ersetzen. Das Gummi in der umgekehrten Reihenfolge des Ausbaus einbauen.

Nach der Auswechselung (oder Umkehrung) der Gummis, sie in der Höhe einstellen wie vorhergehend beschreiben.

1. Die Sauglippe (12) installieren und die Handräder (15) anschrauben.
2. Das Ansaugrohr (11) an die Sauglippe (12) verbinden.
3. Falls erforderlich, das Einstellhandrad zum Sauglippenausgleich (16) einstehen.

Abbildung 3

S311216A

REINIGUNG DER TELLER-BZW. ZYLINDERBÜRSTEN

HINWEIS!

Bei der Reinigung der Bürsten wird es empfohlen Arbeitshandschuhe zu tragen, dessen schneidende Abfälle vorhanden sein.

1. Die Bürsten von der Maschine entfernen wie beschrieben im Kapitel „Betrieb".
2. Die Bürsten mit Wasser und Reinigungsmittel reinigen und waschen.
3. Prufen, dass die Borsten unversehrt und nicht übermäßig abgenutzt sind, andernfalls die Bürsten ersetzen.

REINIGUNG DER TANKS UND DES ANSAUGGITTERS MIT SCHWIMMER

1. Die Maschine in den bestimmten Verschrottungsbereich schieben.
2. Den Zündschlüssel (41) auf „0“ stellen.
3. Die Deckel (51 und 58) öffnen.
4. Die Deckel (51 und 58), die Tanks (60 und 61) und das Ansuggitter (54) mit automatischer Schwimmerschließung mit Frischwasser reinigen und waschen.

Das Wasser aus den Tanks mit dem Rohr (10) und dem Hahn (24) auslassen.

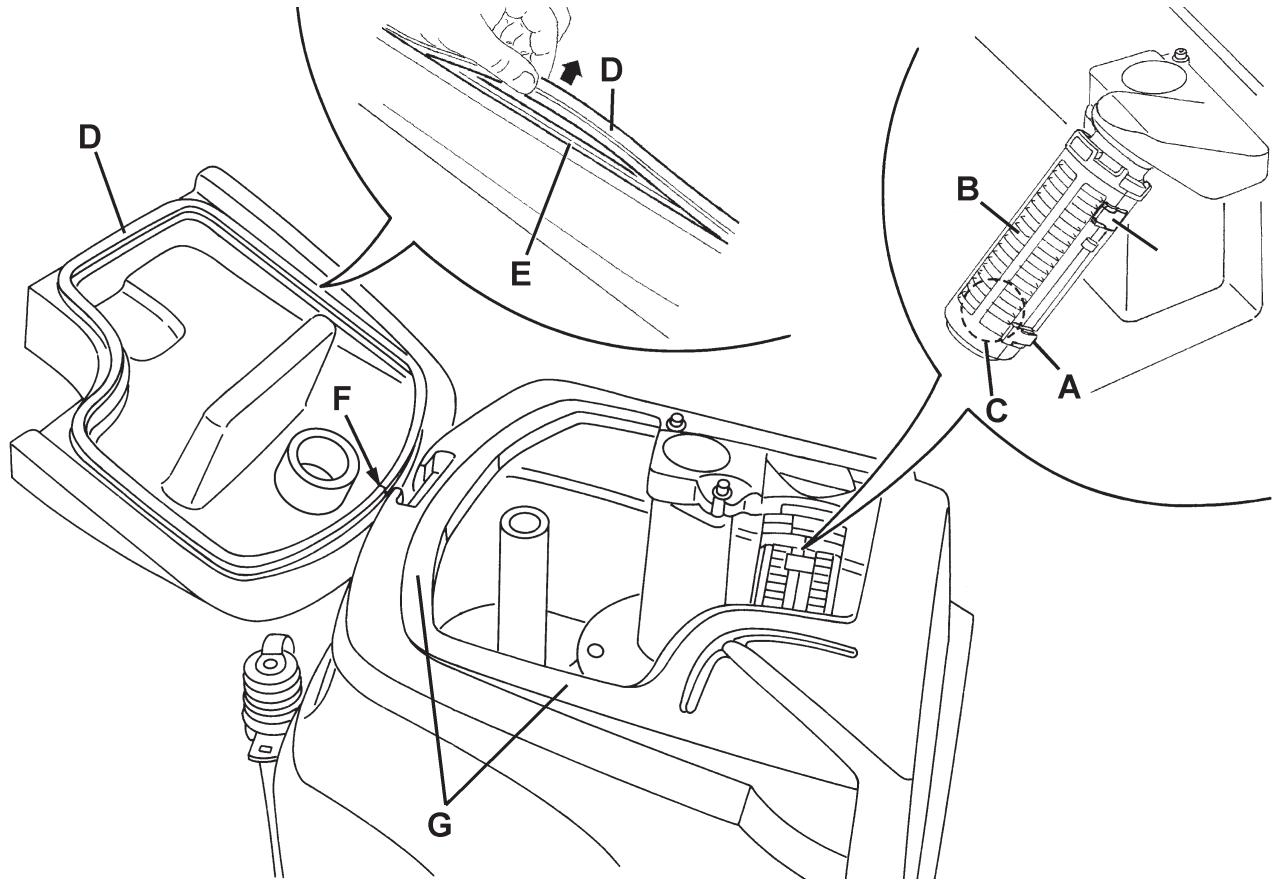

1. Falls nötig, die Befestiger (A, Abb. 4) lösen, das Gitter (B) öffnen und den Schwimmer (C) entfern, dann sie aufmerksam reinigen und wieder einbauen.
2. Die Universehrheit der Deckeldichtung (D) des Tanks prufen.

HINWEIS

Die Dichtung (D) erlaubt die Bildung eines Saugdruckes in den Tank, erforderlich für das Ansaugen des Sammelwassers.

Falls erforderlich, die Dichtung (D) ersetzen, durch sie aus dem Sitz (E) herauszuziehen. Bei der Montage einer neuen Dichtung, die Verbindung (F) in der hinteren mittleren Zone angegeben in der Abbildung herstellen.

1. Prufen dass auch die ganze AuBenoberfliche (G) der Dichtungsstutz (D) vollständig und entsprechend der Dichtigkeit ist.
2. Die Deckel (51 und 58) schreiben.

Abbildung 4

S311217A

PRÜFUNG UND ERSETZUNG DER SEITENFLAPS

Prüfung

1. Die Maschine auf einen flachen Fußboden stellen.
2. Den Zündschlüssel (41) auf "0" stellen.

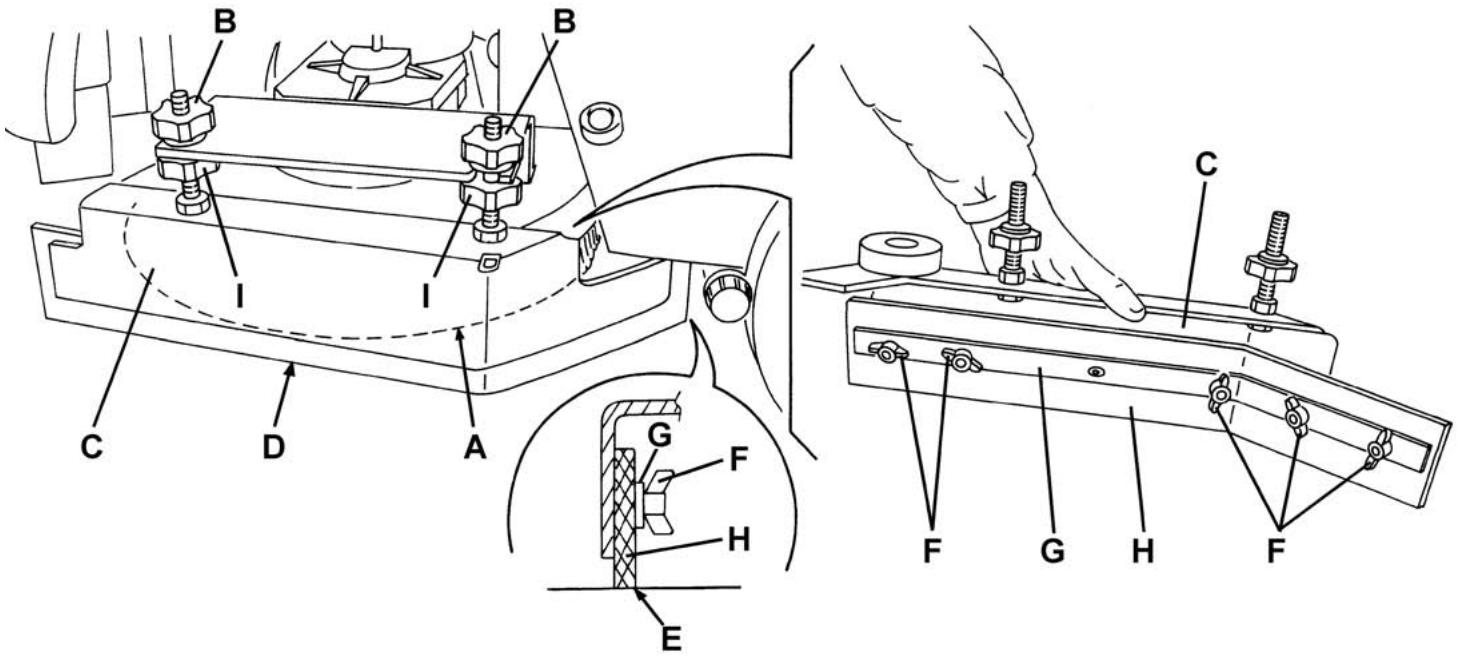

3. Auf beiden Seiten der Maschine, die Knöffe (B, Abb. 5) ausschrauben und die Seitenflapeinheit (C) ausbauen.
4. Die Seitenflaps waschen und reinigen.

5. Prufen, dass den unteren Rand (D) der Seitenflaps:

6. Auf einem flachen Boden für die Gesamtlänge gleichzeitig liegt;

7. Universehrt ist und keine Schnitten bzw. Durchrissen aufweist;
   Die Innenkante (E) universehrt ist;

andernfalls die Flaps wie folgt drehen bzw. ersetzen.

Drehung bzw. Ersetzung

1. Erst die Flügelmuttern (F) entfern, dann den Sperrstreifen (G) entfern.
2. Das Flapgummi (H) entfern und, falls möglich, es drehen und auf der Stelle der unteren Innenkante (5) eine der drei unversehrten Kanten bringen. Wenn auch die anderen Kanten abgenutzt sind, das Gummi ersetzen.

Einbau und Höheneinstellung

1. Die Gummis (H) und die Flapeinheit (C) in der umgekehrten Reihenfolge des Ausbaus einbauen.
2. Die Maschine einschalten und den Kopf (D) senken, dann prufen, dass die Gummis (H) der Seitenflaps:

Leicht auf den Boden legen;
Die Seitengummis (H) die Reinigungslösung aufsammeln, andernfalls die Maschine aushalten und die Flaphöhe mittels der Knöppe (B) und (I) einstellen.

1. Am Ende der Einstellung die Knöpfé festziehen.

Abbildung 5

S311214A

REINIGUNG DES REINIGUNGSLösungsfilters

1. Die Maschine auf einen flachen Fußboden stellen.
2. Den Zündschlüssel (41) auf „0“ stellen.

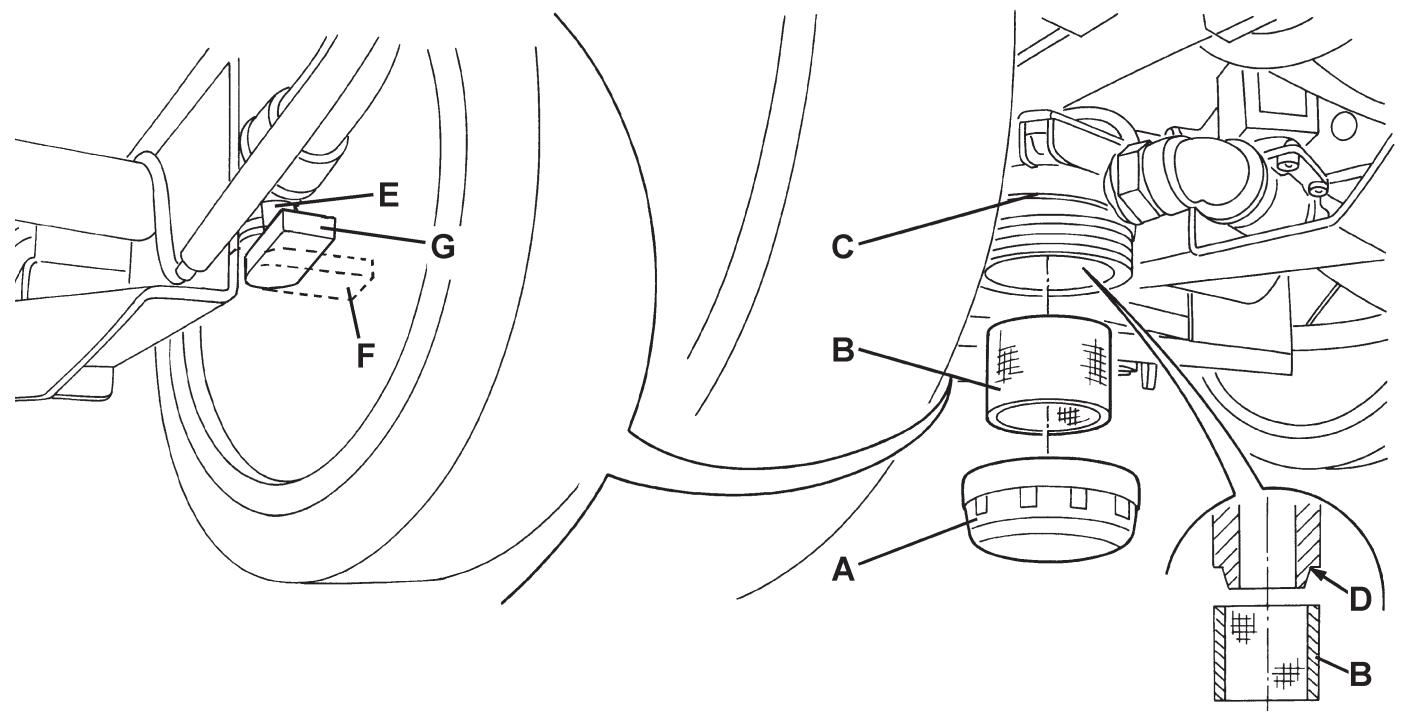

3. Den Hahn der Reinigungslösung (E, Abb. 6) schlieben, der sich unter der Maschine, hinter dem rechten Hinterrad befindet. Der Hahn (E) ist geschlossen wenn er auf der Stellung (F) bezüglich auf der Leitung ist und er ist geöffnet wenn er auf Stellung (G) ist.
4. Den durchsichtigigen Deckel (A) entfernen, dann das keine Filtriernetz (B) entfernen, das sich unter der Maschine, vor dem rechten Hinterrad befindet. Sie reinigen und in den Halter (C) anbringen.

HINWEIS

Das keine Filtriernetz (B) richtig in den Sitz (D) des Halters (C) stellen.

1. Den Hahn (E) öffnen.

Abbildung 6

S311214A

BATTERIELADUNG

HINWEIS

Die Batterien wenn die gelbe Kontrollleuchte (37b) oder die rote Kontrollleuchte (37c) aufleuchtet, oder nach jedem Bearbeitungsende laden.

HINWEIS!

Wenn die Batterien beladen halten werden, wird ihre Brauchbarkeitsdauer verlangert.

HINWEIS!

Wenn die Batterien entladen sind, sie nicht in dieser Bedingung für lange Zeit halten, sonst wird ihre Brauchbarkeitsdauer verringgert.

Die Batterieladung mindest einmal pro Wocha prufen.

ACHTUNG!

Durch Laden der Batterien erzeugt sehr explosives Hydrogengas. Das Laden nur in gut belufteten Bereichen und welt von freien Flammen durchführten.

Beim Batterieladen ist es verboten zu rauchen.

Beim ganzen Batterieladungszyklus die Tankeinheit geöffnet setzen.

ACHTUNG!

Bei Batterieladung auf den möglichen Austritt von Flüssigkeit beachten. Die Batteriesäure ist ätzend.

Wenn these mit der Haut oder den Augen in Berührung kommt, reichlich mit Wasser spullen und einen Arzt konsultieren.

Batterieladung durch an der Maschine eingebautes Ladegerät

1. Die Maschine auf einen flachen Fußboden stellen.
2. Nur für WET-Batterien:

Die Deckel (51 und 58) öffnen und prufen, dass die Tanks (60 und 61) leer sind, andernfalls sie durch das Ablassrohr (10) und den Hahn (24) entleeren.
Die Deckel (51 und 58) schreiben.
Die Tankeit (71) vorsichtig haben.
Den elektrolytischen Stand der Batterien (72) prufen. Falls erforderlich, die Verschluss (75) aufschrauben und nachfüllen.
- Nach der Rückstellung des Stands die Verschluss (75) schlieben und, falls erforderlich, die Oberfläche der Batterien reinigen.

1. Das Kabel (8) des Ladegerats an das Stromnetz anschließen [die Spannung und die Netzfrequenz müssen den Werten auf dem Ladegerät entsprechen, welche sich auf dem Serienschild der Maschine befinden].

HINWEIS

Wenn das Ladegerät am Stromnetz angeschlossen ist, werden automatisch alle Funktionen der Maschinen ausgeschlossen.

Die rote Kontrollleuchte (F, Abb. 7) eingeschaltet mit festem Licht auf der Schalttafel des Ladegerats deutet an, dass das Ladegerat die Batterien am aufladen ist.

1. Wenn die grüne Kontrollleuche (H) aufleucht beteutet dies, dass der Ladezyklus der Batterien beendet ist.
2. Wenn der Ladezyklus beendet ist, das Kabel (8) des Ladegerats von dem Stromnetz losen undihn auf dem passenden Halter (7) wickeln.
3. Nur für WET-Batterien:

Die Tankeit (71) vorsichtig senken.
Die Tanks (60 und 61) einfllen.

1. Die Maschine ist betriebsbereit.

HINWEIS

Beziehen Sie sich auf die betreffende Anleitung für{nahere Auskünfte hinsichtlich des Betriebs des Ladegerats (I).

PRÜFUNG/ERSETZUNG DER SICHERUNGEN

1. Den Zündschlüssel (41) auf „0“ stellen.
2. Erst die Muttern (E, Abb. 7) entfernen, dann den Deckel (A).
3. Die folgenden Sicherungen prufen und ggf. ersetzen:

B) Schutzsicherung (F3) Niederleistungskreise: (5 A)
C) Schutzsicherung (F2) Elektronikkarte Antriebsanlage: (60 A)
D) Schutzsicherung (F1) Elektronikkarte Funktionen: (100 A)

1. Den Deckel installment und die Mutter festziehen.

Abbildung 7

S311214A

ABMONTIERUNG/MONTIERUNG DES BÜRSTEN-/PADHALTERKOPFS ODER DES ZYLINDERBÜRSTENKOPFS

HINWEIS

Es ist möglich obwohl den Bürsten-/Padhalterkopf (81), als auch den Zylinderbürstenkopf (96) an die Maschine wie folgt zu installieren.

Zum Ein-/Ausbau des Kopfs ist es nicht notwendig die entsprechenden Bürsten/Padhalter zu entfern.

Ausbau

1. Die Maschine auf einen flachen Fußboden stellen.
2. Den Kopf (4 oder 5) durch Drücken des Schalters (34) senken.
3. Den Zündschlüssel (41) auf „0“ stellen.
4. (Für Bürsten-/Padhalterkopf) Den Stecker (83) trennen.
   (Für Zylinderbürstenkopf) Die Stecker (83) und (91) trennen.
5. Das Reinigungslösungsrohr (84) trennen.
6. Die zwei Splinte (86) und den Befestigungssplint des linken Seitenhebels des Kopfs entfern.
7. Den Knopf (85) ausschrauben und den Bürsten-/Padhalterkopf (81) oder den Zylinderbürstenkopf (93) ausbauen.

Einbau

1. In der umgekehrten Reihenfolge des Ausbau einbauen.

SICHERHEITSFUNKTIONEN

Die Maschine verfügt über die folgenden Sicherheitsfunktionen.

NOTAUSSCHALTER

Er befindet sich in einer vom Bediener einfach erreichbaren Stellung (32). Dieser Schalterarf beim Notfall gedruckt werden, um alle Funktionen der Maschine auszuschalten.

Beim Drehen im Uhrzeigersinn kann er zurückgestellt werden.

VERRINGERUNG DER GESCHWINDIGKEIT BEIM LENKEN

These Funktion verringt die Geschwindigkeit der Maschine auf einem Sicherheitswert bei Lenkungen, die einem higheren Winkel aufweisen.

MIKROSCHALTER BEDIENERSITZ

Er befindet sich in dem Bedienersitz und vermindert das Einsatz der Antriebsanlage der Maschine ohne dass der Bediener sich auf dem Sitz befindet.

WIRBELSTROMBREMSE

Sie ist in dem Vorderrad integriert und bremst die Maschine, wenn sie ausgeschelt ist, wenn der Notausschalter gedrück wird und jeder falls, wenn das Vorwärts-/Rückwartsgangpedal nicht betägt wird.

FEHLERSUCHE

FEHLER	MÖGLICHE ursACHE	LösUNG
Die Motoren faktionierenden nicht; es schaltet sich keine Kontrollleuchte ein.	Der Batteriesteker (74) ist getrennt.	Anschließlich.
	Die Batterien (72) sind komplett leer.	Laden.
Die Maschine bewegt sich nicht.	Die Maschine wurde mit dem Zündschlüssel (41) eingeschaltet unter Betätigung des Pedals (3).	Die Maschine aussalten und wieder einschalten, ohne das Vorwärts-/Rückwärtsgangpedal zu betäigen.
Beim Einschalten der Maschine blinkt die Kontrollleuchte des Schalters (34) und Funktionieren die Bürsten nicht.	Die Maschine wurde ausgeschelt ohne erst den Bürstenkopf zu haben.	Vor dem neuen Einschalten der Bürsten mittels des Schalters (34), das vollständigen Hebden des Kopfs warten.
Die Kontrollleuchten (37) blinken gleichzeitig.	Die Bürstenmotoren sind überlastet.	Weniger harten Bürsten, die passend für den zu reinigenden Boden sind, verwenden bzw. nicht mit eingeschalteter Funktion Extradruck arbeiten.
Die Bürsten faktionierenden nicht; die rote Kontrollleuchte (37c) blinkt.	Die Batterien sind leer.	Laden.
Die Ansaugung von Schmutzwasser ist ungenügd.	Der Sammelwassertank (60) ist voll.	Entleeren.
	Das Ansauggitter (55) ist verstopf oder der Schwimmer ist geschlossen.	Das Ansauggitter reinigen.
	Der Schlauch (11) ist von der Sauglippe gelöst.	Anschließen.
	Die Sauglippe (12) ist schmutzig bzw. die Sauglippengummis sind abgenutz oder beschädigt.	Die Sauglippe reinigen bzw. die Gummis umkehren/ersetzen.
	Der Tankdeckel ist nicht richtig geschlossen oder die Dichtung (52) ist abgenutzt.	Den Deckel richtig schreiben oder die Dichtung reinigen/ersetzen.
Der Reinigungslösungsfluss zu den Bürsten ist ungenügd.	Der Reinigungslösungstank ist leer.	Einfllen.
	Der Reinigungslösungsfilter (9) ist schmutzig.	Den Tank reinigen.
	Der Tank (61) ist schmutzig, die Ablassöffnung ist verstopft.	Den Tank reinigen.
Die Sauglippe verursacht Streifen auf den Boden.	Abfälle befinden sich unter den Sauglippengummis (17 - 18).	Den Tank reinigen.
	Die Sauglippengummis (17 - 18) sind abgenutzt, gerissen oder abgesplttiert.	Umkehren bzw. ersetzen.
	Die Sauglippe wurde mit dem Handrad (16) nicht ausgeglichen.	Ausgleichen.

HINWEIS

Die Maschine kann nicht ohne Ladegerät an Bord funktionieren.

Bei einer Störung des Ladegerats, setzen Sie sich mit einem autorisierten Kundendienst in Verbindung.

Für weitere Auskünfte setzen Sie sich mit Alto Kundendiensten in Verbindung.

VERSCHROTTUNG

Die Maschinenverschrottung soll bei einem autorisierten Verschrottungszentrum durchgeführt werden.

Vor der Maschinenverschrottung sind die folgenden Bauteile zu entfernen und trennen, und in getrennten Sammlungszentren gemäß der Umwelterhygienevorschriften zu entsorgen:

• Batterien
  Bürsten
  Röhre und Teile aus Kunststoff
  Elektrische und elektronische Teile (^*)

(*) Hauptsächlich für die Verschrottung der elektrischen und elektronischen Teile, sich mit der ortlichen Alto Niederlassung in Verbindung setzen.

TABLE DES MATIERES

INTRODUCTION 2

BUT ET CONTENU DU MANUEL 2

DESTINATAIRES 2

TECHNISCHE EIGENSCHAPPEN 9

ELEKTRISCH SCHEMA 10

GEBRUIK 11

CONTROLE / VOORBEREIDINGEN VOOR ACCU'S OP EEN NIEUWE MACHINE 11

DE ACCU'S MONTEREN EN HET TYPE ACCU INSTellen (WET OF GEL) 12

VOOR HET STARTEN 13

DE MACHINE STARTEN EN STOPPEN 15

MACHINE IN GEBRUIK (WASSEN/DROGEN) 15

DE TANKS LEGEN 17

NA GEBRUIK VAN DE MACHINE 17

DUW-/TREKBEWEGING VAN DE MACHINE 17

LANGE PERiode VAN STILLSTAND 17

EERSTE GEBRUKSPERIODE 17

ONDERHOUD 18

ONDERHOUDSSCHEMA. 18

CONTROLE VAN DE BEDRIJFSUREN VAN DE MACHINE 18

REINIGING TREKKER 19

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER 19

REINIGING VAN DE SCHIJFBORSTELS/CILINDRISCHE BORSTELS 20

REINIGING VAN DE RESERVOIRS EN VAN HET AANZUGROOSTER MET VLOTTER 20

CONTROLE EN VERVANGING VAN DE ZIJFLAPS 21

REINIGING VAN HET FILTER VAN HET REINIGINGSMIDDEL 22

ACCU'S OPLADEN 23

CONTROLE / VERVANGING VAN DE ZEKERINGEN 24

DEMONTAGE/MONTAGE VAN HET SCHROBDEK VAN DE SCHIJFBORSTELHOUDER/PADHOUDER

OF HET SCHROBDEK MET DE HOUDER VOOR DE CILINDRISCHE BORSTELS 24

VEILIGHEIDSFUNCTIES 25

NOODKNOP 25

VERMINDERING VAN DE SNELHEID IN BOCHTEN 25

MICROSCHAKELAAR VAN DE BESTUURDERSSTOEL 25

ELEKTROMAGNETISCHE REM 25

STORINGEN LOKALISEREN 25

VERWIJDERING 26

INLEIDING

OPMERKING

TECHNISCHE EIGENSCHAPPEN

EERSTE GEBRUIKSPERIODE

De machine werkt nicht als de acculader nicht op de machine is gemonteerd.

Tel.: [phone]

Fax: [phone]

AUSTRIA

Nilfisk-Advance GmbH.

Nilfisk-ALTO

Metzgerstrasse 68

A-5101 Bergheim bei Salzburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.nilfisk-alto.at

BRASIL

Wap do Brasil Ltda.

Tel.: [phone]

Fax: [phone]

CZECH REPUBLIC

ALTO Ceskà republika s.r.o.

Zateckych 9

14000 Praha 4

Czech Republic

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

DENMARK

Nilfisk-ALTO Division of Nilfisk-Advance A/S

Industrivej 1

9560 Hadsund

Denmark

Tel.: [phone]

Fax: [phone]

Guido-Oberdorfer-Str. 10

89287 Bellenberg

Germany

Tel.: (+49) (0) 180 5 37 37 37

Fax: (+49) (0) 180 5 37 37 38

E-mail: [e-mail]

www.nilfisk-alto.de

HOLLAND

Nilfisk-ALTO
