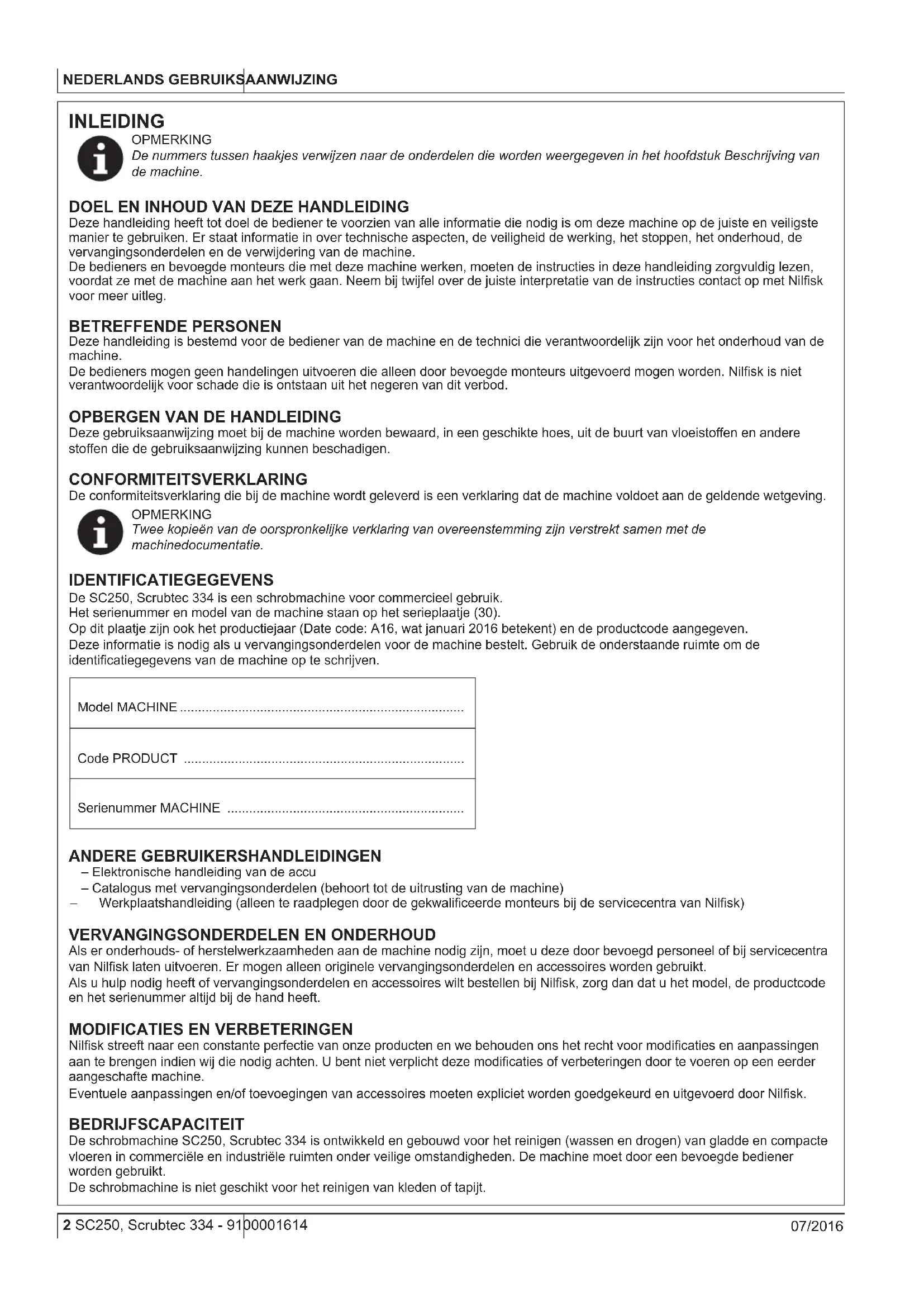

GEBRUIKSAANWIJZING SC250 NILFISK

Ondergetekende verzekert dat de bovengenoemde modellen geproduceerd zijn in overeenstemming met de volgende richtlijnen en standaards. Het technische bestand is door de fabrikant samengesteld.

De nummers tussen haakjes verwijzen naar de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heeft tot doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid de werking, het stoppen, het onderhoud, de vervangingsonderdelen en de verwijdering van de machine.

De bedieners en bevoegde monteurs die met deze machine werken, moeten de instructies in deze handleiding zorgvuldig lezen, voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpretatie van de instructies contact op met Nilfisk voor meer uitleg.

BETREFFENDE PERSONEN

Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine.

De bedieners mogen geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerd mogen worden. Nilfisk is niet verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

Deze gebruiksaanwijzing moet bij de machine worden bewaard, in een geschikte hoes, uit de buurt van vloeistoffen en andere stoffen die de gebruiksaanwijzing kunnen beschadigen.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine wordt geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming zijn verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

De SC250, Scrubtec 334 is een schrobmachine voor commercieel gebruik.

Het serienummer en model van de machine staan op het serieplaatje (30).

Op dit plaatje zijn ook het productiejaar (Date code: A16, wat januari 2016 betekent) en de productcode aangegeven.

Deze informatie is nodig als u vervangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven.

Model MACHINE ....

Code PRODUCT

Serienummer MACHINE ....

ANDERE GEBRUIKERSHANDLEIDINGEN

– Elektronische handleiding van de accu

- Catalogus met vervangingsonderdelen (behoort tot de uitrusting van de machine)

- Werkplaatshandleiding (alleen te raadplegen door de gekwalificeerde monteurs bij de servicecentra van Nilfisk)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of herstelwerkzaamheden aan de machine nodig zijn, moet u deze door bevoegd personeel of bij servicecentra van Nilfisk laten uitvoeren. Er mogen alleen originele vervangingsonderdelen en accessoires worden gebruikt.

Als u hulp nodig heeft of vervangingsonderdelen en accessoires wilt bestellen bij Nilfisk, zorg dan dat u het model, de productcode en het serienummer altijd bij de hand heeft.

MODIFICATIES EN VERBETERINGEN

Nilfisk streeft naar een constante perfectie van onze producten en we behouden ons het recht voor modificaties en aanpassingen aan te brengen indien wij die nodig achten. U bent niet verplicht deze modificaties of verbeteringen door te voeren op een eerder aangeschafte machine.

Eventuele aanpassingen en/of toevoegingen van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nilfisk.

BEDRIJFSCAPACITEIT

De schroBMachine SC250, Scrubtec 334 is ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en compacte vloeren in commerciële en industriële ruimten onder veilige omstandigheden. De machine moet door een bevoegde bediener worden gebruikt.

De schrobmachine is niet geschikt voor het reinigen van kleden of tapijt.

ALGEMENE OPMERKINGEN

Alle verwijzingen naar voorwaarts en achterwaarts, vóór en achter, rechts en links in deze handleiding zijn vanuit de bediener in zijn rijpositie bekeken.

VERPAKKING VERWIJDEREN/AFLEVERING

Controleer bij aflevering van de machine zorgvuldig of de verpakking en de machine niet zijn beschadigd tijdens het transport. Als er duidelijke beschadigingen zijn, bewaart u dan de verpakking zodat deze bekeken kan worden door de transporteur die afgeleverd heeft. Neem onmiddellijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen. Controleer altijd of de volgende onderdelen bij uw machine zijn geleverd:

- Technische documentatie:

• Gebruiksaanwijzing Veegmachine

• Catalogus met vervangingsonderdelen van de schrobmachine

• 1 lithium-ion-accu

• 1 acculader
• 1 cilindrische borstel
• 1 paar trekkers

WAARSCHUWING!

Na het verwijderen van de verpakking moet de machine worden gemonteerd volgens de indicaties op het instructieblad in de verpakking.

VEILIGHEID

De volgende symbolen worden gebruikt om mogelijk gevaarlijke situaties aan te geven. Lees deze informatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen.

Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkel preventieplan ter voorkoming van ongevallen is effectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen ontstaan door onoplettendheid.

Lees alle instructies zorgvuldig door voordat u werkzaamheden aan de machine uitvoert.

LET OP!

Gebruik de machine niet op oppervlakken met een grotere hellingshoek dan gespecificeerd.

SYMBOLEN IN DE HANDLEIDING

GEVAAR!

Dit symbool geeft een gevaar met mogelijk dodelijk afloop voor de bediener aan.

LET OP!

Dit symbool geeft een mogelijk risico op persoonlijk letsel aan.

WAARSCHUWING!

Dit symbool geeft een waarschuwing of opmerking aan over de werking van de sleutel of van de gebruiksfuncties.

Lees de blokken tekst die met dit symbool zijn gemarkeerd zorgvuldig door.

OPMERKING

Dit symbool geeft een opmerking aan over de werking van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de gebruiksaanwijzing moet worden geraadpleegd voordat er procedures worden uitgevoerd.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en specifieke aandachtspunten om mogelijke schade aan de machine of letsel bij personen te voorkomen.

GEVAAR!

• De accu moet losgekoppeld worden voordat er reinigings- of onderhoudswerkzaamheden worden uitgevoerd, onderdelen worden vervangen of functies worden omgezet.
• Deze machine mag alleen worden gebruikt door personen die op de juiste manier zijn geïnstrueerd over het gebruik ervan.
• Wanneer u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden.
• Gebruik deze machine niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig zijn: deze machine is niet geschikt voor het verzamelen van gevaarlijk stof.

GEVAAR! (voor accu en acculader)

- Lees alle instructies en veiligheidswaarschuwingen. Wanneer u zich niet aan deze waarschuwingen en instructies houdt, kunnen er elektrische schokken, brand en/of ernstig letsel ontstaan.

LET OP! (voor accu en acculader)

• Deze machine is uitgerust met een lithium-ion-accu.
• Gebruik geen andere accu's, maar alleen die bij de machine is geleverd of het originele vervangingsonderdeel.
• Controleer vóór elk gebruik of er geen tekenen van beschadiging zijn.
• Dompel niet in vloeistoffen onder.
• Bij verkeerd gebruik kan de vloeistof uit de accu lopen. Vermijd contact met de vloeistof; spoel bij contact met ruime hoeveelheden water. Wanneer de vloeistof in de ogen komt, moet u een arts raadplegen. De vloeistof die uit de accu komt, kan irritatie en brandwonden veroorzaken.
• Gebruik een accu of machine niet als deze is beschadigd of aangepast. Een beschadigde of aangepaste accu kan plotseling ontbranden of ontploffen, met daarbij kans op letsel.
• Stel de accu of machine niet bloot aan vuur of hoge temperaturen. Bij blootstelling aan vuur of temperaturen hoger dan 130 °C kunnen er ontploffingen ontstaan.
• Bewaar, gebruik of laad niet op in omgevingen met temperaturen van meer dan 45 °C.
• Laad niet op bij temperaturen onder 0 °C.
• Bewaar de accu niet samen met metalen voorwerpen vanwege het risico van kortsluiting.
• Breng de accu naar een Nilfisk servicecentrum als hij beschadigd is.
• Verwijder de accu alvorens de machine te slopen.
• Bescherm de acculader en bewaar hem op een droge plaats.
• Gebruik de acculader niet als de acculader zelf of de bijbehorende kabel nat zijn.
• Controleer vóór het gebruik van de acculader of de frequentie- en spanningswaarden op het serieplaatje overeenkomen met de netspanningswaarden.
• Gebruik de acculader niet in omgevingen waar brandbare en/of explosieve stoffen aanwezig zijn.
• Verplaats de acculader niet bij zijn hoofdkabel.
• Gebruik de kabel van de acculader niet om de machine te trekken of te vervoeren en gebruik de kabel niet als handgreep. Zorg dat de kabel van de acculader niet klem kan komen te zitten in een deur en trek de kabel niet over scherpe oppervlakken of randen. Rijd niet met de machine over de kabel van de acculader.
• Houd de kabel van de acculader uit de buurt van warme oppervlakken.
• Laad niet op als de kabel of stekker van de acculader beschadigd is.
  – Dek de acculader niet af.
• Gebruik altijd de bij de machine geleverde acculader of het originele vervangingsonderdeel. Elke acculader moet dezelfde specificaties hebben als die vermeld in het hoofdstuk Technische eigenschappen en moet een zeer lage veiligheidsspanning (SELV) verstrekken.

LET OP!

• Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig door.
• Laat de machine niet onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische schokken of letsel te verminderen. Ontkoppel voordat u onderhoudswerkzaamheden uitvoert de kabel van de acculader van het stroomnet.
• Tijdens het opladen van de accu mag er niet gerookt worden.
• Zorg altijd dat de machine niet in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand. Gebruik deze machine binnen en onder droge omstandigheden; de machine mag niet buiten onder vochtige omstandigheden worden gebruikt of opgeslagen.
• Sluit vóór gebruik van de machine alle deuren en/of kleppen, zoals aangegeven in de gebruiksaanwijzing.

LET OP!

- Deze machine is niet geschikt voor gebruik door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale capaciteiten of door personen met onvoldoende ervaring of kennis die niet onder toezicht staan of geïnstrueerd zijn over het gebruik van de machine door iemand die verantwoordelijk is voor zijn/haar veiligheid.

Kinderen moeten altijd onder toezicht staan om ervoor te zorgen dat ze niet met de machine spelen.

- Let bijzonder goed op wanneer u in de buurt van kinderen aan het werk bent.

- Gebruik de machine niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen accessoires die door Nilfisk worden aanbevolen.

- Kijk de machine aandachtig na, alvorens deze te gebruiken. Controleer altijd of alle onderdelen correct gemonteerd zijn voor het gebruik. Wanneer de machine niet perfect is gemonteerd, kan er letsel bij personen en schade aan de uitrusting ontstaan.

- Neem alle nodige voorzorgsmaatregelen om te voorkomen dat haar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine.

- Gebruik de machine niet op een hellende ondergrond.

- Gebruik de machine niet op oppervlakken met een grotere hellingshoek dan gespecificeerd.

- Gebruik de machine niet in bijzonder stoffige ruimten.

- Gebruik de machine alleen in voldoende verlichte ruimten.

- Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de machine bevinden.

- Stoot niet tegen kasten of stellingen, zeker als de kans bestaat dat er voorwerpen kunnen omvallen.

- De temperatuur moet bij gebruik van de machine tussen de 0 °C en +40 °C liggen.

- De temperatuur moet bij opslag van de machine tussen de 0 °C en +40 °C liggen.

- De vochtigheidsgraad moet tussen 30 % en 95 % liggen.

- Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen op de etiketten van de flessen.

- Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert.

- Gebruik de machine niet als vervoermiddel.

- Laat de borstels niet werken als de machine stilstaat, om schade aan de vloer te voorkomen.

- Gebruik bij brand een poederbrandblusser. Gebruik geen water.

- Verwijder de beschermingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies voor normaal onderhoud.

- Zorg dat er geen voorwerpen door de openingen komen. Wanneer de openingen zijn verstopt, mag de machine niet worden gebruikt. Houd de openingen van de machine vrij van stof, draden, haren of andere vreemde stoffen die de luchtstroom kunnen verminderen.

- Verwijder of verander geen plaatjes van de fabrikant op de machine.

- Deze machine is niet geschikt voor gebruik op straat of openbare wegen.

- Let goed op als de machine bij vriestemperaturen wordt verplaatst. Het water in de vuilwatertank of de slangen kan bevriezen en de machine ernstig beschadigen.

- Gebruik uitsluitend de borstels die bij de machine worden geleverd of die in de gebruiksaanwijzing worden vermeld. Het gebruik van andere borstels kan de veiligheid in gevaar brengen.

- Als u afwijkingen in de werking van de machine vermoedt, controleer dan of deze niet worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum.

- Vraag bij vervanging van onderdelen om ORIGINELE vervangingsonderdelen bij een bevoegde leverancier en/of bevoegde detailhandelaar.

- Uit veiligheidsoverwegingen en voor een correcte werking van de machine moet het onderhoud dat in het betreffende hoofdstuk in deze handleiding wordt aangegeven voor bevoegd personeel of bij een servicecentrum worden uitgevoerd.

- Was de machine niet met directe waterstralen, een hogedrukspuit of bijtende materialen.

- Laat de machine als hij wordt afgedankt niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu, olie, etc.). Deze moeten volgens de voorschriften naar de daarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

Model SC250, Scrubtec 334
Inhoud tank met reinigingsmiddel en vuilwatertank 6 liter / 6 liter
Afmetingen machine (lengte x breedte x hoogte) 630 x 425 x 400 mm
Breedte reinigingsvlak 340 mm
Breedte trekkers	360 mm
Diameter achterste zwenkwielen	75 mm
Diameter voorwielen	50 mm
Diameter cilindrische borstel 80 mm
Bodemdruk borstel Max. 12 Kg
Stroom reinigingsmiddel min/max 0,15/0,3 l/min
Geluidsdruk op het oor van de bestuurder (ISO 11201, ISO 4871, EN 60335-2-72) (LpA) 66 dB(A) ± 3 dB(A)
Geluidsvermogen geproduceerd door de machine (ISO 3744, ISO 4871, EN 60335-2-72) (LwA) 83 dB(A)
Trillingsniveau op de arm van de bestuurder (ISO 5349-1, EN 60335-2-72) < 2,5 m/s	^2
Maximale helling tijdens het werken 2 %
Vermogen van motor voor aanzuigsysteem 180 W
Indruk van aanzuigsysteem	650 mm H_2O
Vermogen borstelmotor	180 W
Draaisnelheid van borstel	1.000 toeren/min.
Totaal stroomverbruik (EN 60335-2-72)	0,3 kW
Beveiligingsclassificatie IP	X4
Beveiligingsclassificatie (elektrisch)	III
Spanning elektrisch systeem	36 Vdc
Standaardaccu	Lithiumionen - 36 Vdc 8Ah
Uitgang acculader	42 Vdc 1+2 A
Werktijd (EN 60335-2-72)	40 min
Gewicht met lege tanks	25 Kg
Maximaal gewicht bij rijden (GVW)	32 Kg
Transportgewicht	30 Kg

BESCHRIJVING VAN DE MACHINE

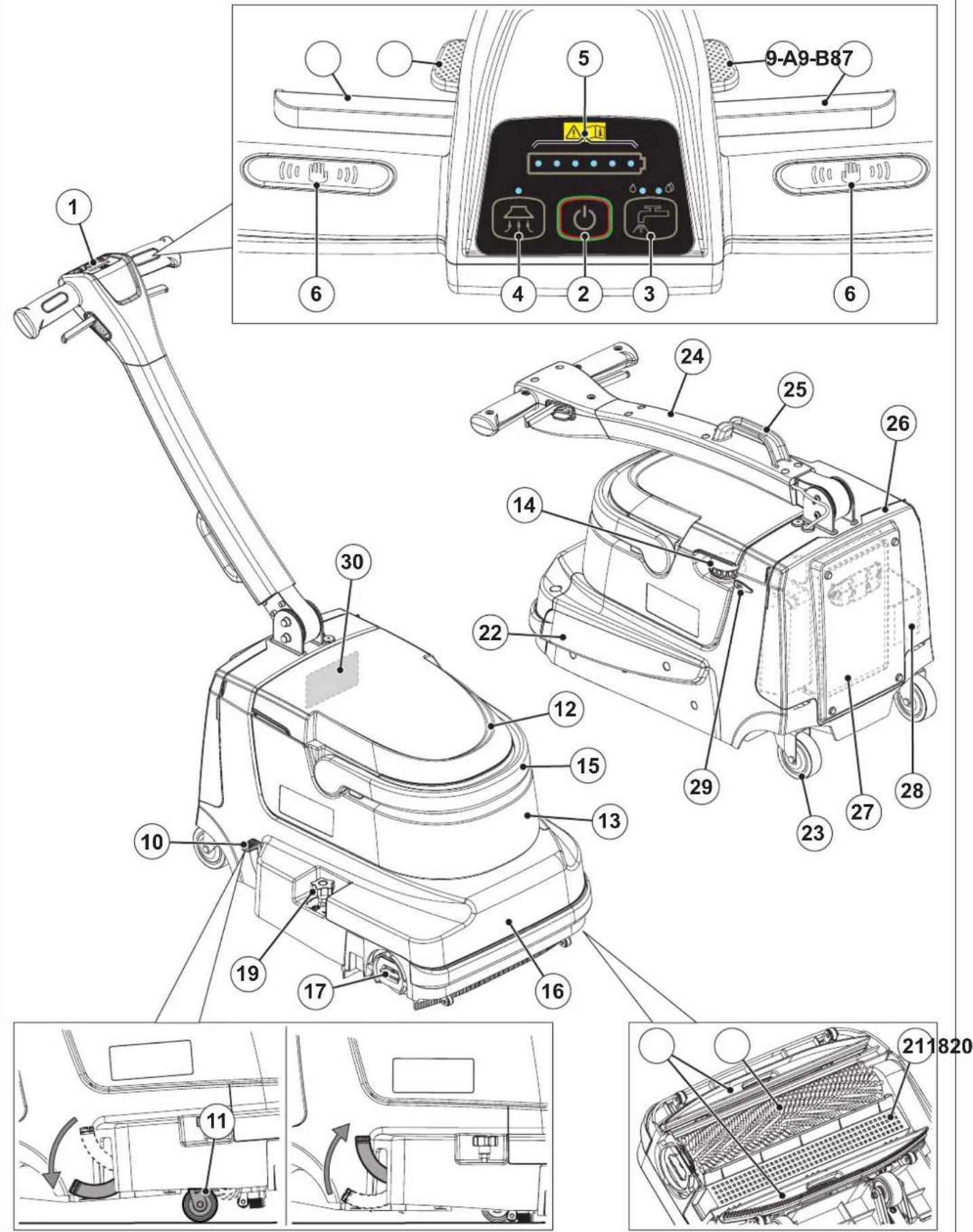

OPBOUW VAN DE MACHINE

1. Stuur met bedieningspaneel en bedieningselementen
2. Knop voor inschakelen/uitschakelen

3. Knop voor reinigingsmiddel:

4. Led links aan - voor normaal reinigen met minimale toevoer van middel

5. Led rechts aan - voor reinigen met maximale toevoer van middel
   • Leds knipperen - tank met reinigingsmiddel leeg
   • Leds uit - reinigingsmiddel niet actief

6. Knop aanzuigsysteem:

• Led aan - aanzuigsysteem geactiveerd

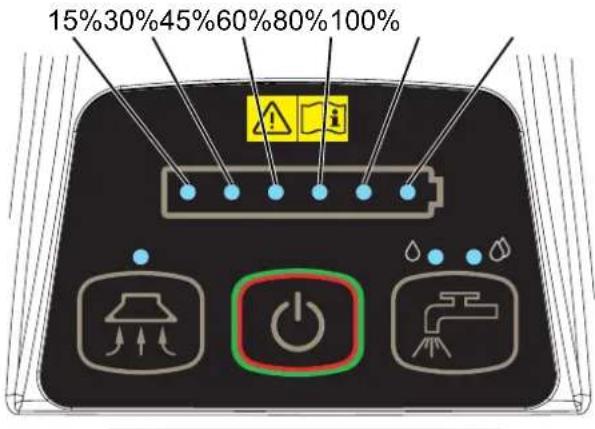

1. Symbool voor opladen accu

• 1 ÷ 6 leds aan - percentage acculading
• 1 led aan - accu bijna leeg (\~ 10 min. werktijd)
• 1 knipperende led - accu leeg (\~ 5 min. werktijd)

1. Knoppen met sensoren handpalmen van bediener

2. Hendel voor opheffen voorste trekker

3. Hendel voor afstelling kanteling stuur
4. Toetsen functievergrendeling:

A) Voorste trekker opgeheven

B) Vrije kanteling stuur

1. Parkeerpedaal:

• Omlaag - parkeren/verplaatsen
• Omhoog - wassen/drogen

1. Voorste parkeer-/verplaatsingswielen
2. Afdekking vuilwatertank
3. Houder van tank met reinigingsmiddel en vuilwatertank
4. Vuldop tank met reinigingsmiddel
5. Handgreep voor optillen tankhouder
6. Machinebehuizing/schrobdek
7. Hendel voor los-/aankoppelen borstel
8. Cilindrische borstel
9. Knop voor afstelling bodemdruk borstel
10. Trekkerstangen
11. Verzamelbak grof vuil
12. Vak voor aandrijfriem borstel
13. Achterste zwenkwielen
14. Neergeklapt stuur
15. Transporthandgreep
16. Deksel accu- en elektronicavak
17. Accu
18. Houder van acculader
19. Aansluiting voor acculader
20. Plaatje met serienummer / technische gegevens / conformiteitsmarkering

OPBOUW VAN DE MACHINE (vervolg)

Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, op basis van het gebruik van de machine:

– Cilindrische borstel SOFT NYLON BLACK
– Cilindrische borstel MEDIUM NYLON WHITE
– Cilindrische borstel HARD GRIT 120 GREY
– Cilindrische borstel MICROVEZEL
- Kit accu + acculader

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

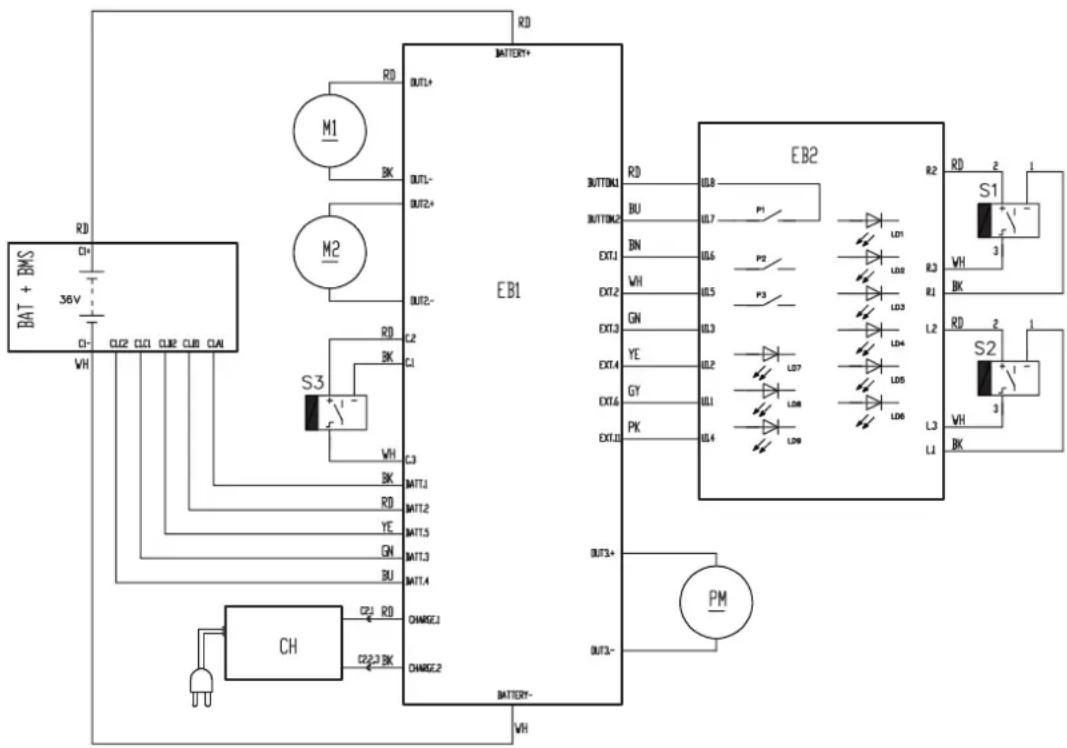

ELEKTRISCH SCHEMA

Legende

BAT+BMS Lithiumaccu + Besturingssysteem

C1 Stekker accu

CH Acculader

EB1 Functiekaart

EB2 Displaykaart

M1 Motor voor de borstel

M2 Aanzuigmotor

PM

Pomp

reinigingsmiddle

S1 Knopsensor (rechts)

S2 Knopsensor (links)

S3 Sensor aanwezigheid reinigingsmiddel

Kleurcodering

BK Zwart
BU Blauw
BN Bruin
GN Groen
GY	Grijs
OG	Oranje
PK Roze
RD	Rood
VT	Paars
WH	Wit
YE	Geel

BAT + BMS 36V RD C1- CL2 CL1 CL2 CL8 CL9 WH RD M1 BK M2 OUT1+ OUT1- OUT2+ OUT2- RD C2 BK S3 VH C3 BK MATT.1 RD MATT.2 YE MATT.5 GN MATT.3 BU MATT.4 CH C21 RD C223 BK BATTERY+ EB1 BATTERY- WH RD RDT01 BU RDT02 P1 P2 P3 ENT1 ENT2 ENT3 ENT4 ENT6 ENT7 ENT8 ENT9 ENT10 ENT11 ENT12 ENT13 ENT14 ENT15 ENT16 ENT17 ENT18 ENT19 ENT20 ENT21 ENT22 ENT23 ENT24 ENT25 ENT26 ENT27 ENT28 ENT29 ENT30 ENT31 ENT32 ENT33 ENT34 ENT35 ENT36 ENT37 ENT38 ENT39 ENT40 ENT41 ENT42 ENT43 ENT44 ENT45 ENT46 ENT47 ENT48 ENT49 ENT50 ENT51 ENT52 ENT53 ENT54 ENT55 ENT56 ENT57 ENT58 ENT59 ENT60 ENT61 ENT62 ENT63 ENT64 ENT65 ENT66 ENT67 ENT68 ENT69 ENT70 ENT71 ENT72 ENT73 ENT74 ENT75 ENT76 ENT77 ENT78 ENT79 ENT80 EB2 RD 10.8 P1 LD1 R2 RD 2 S1 VH 3 R3 R1 L2 RD 2 S2 VH 3 L3 L1 BMK

P100931

GEBRUIK/WERKING

CONTROLE/VOORBEREIDING OP EEN NIEUWE MACHINE

LET OP!

De elektrische onderdelen van deze machine kunnen ernstig beschadigd raken als de accu niet op de juiste manier wordt gemonteerd. Controleer voordat de accu wordt gemonteerd of deze niet is beschadigd.

1. Monteer de accu (27), de cilindrische borstel (18) en de trekkerstangen (20) zoals aangegeven op het instructieblad in de verpakking van de machine.
2. Bij het eerste gebruik van de machine, moet een complete oplaadcyclus van de accu worden uitgevoerd (zie de procedure in het hoofdstuk Onderhoud).

PARKEERPEDAAL

OPMERKING

Om de handelingen met het parkeerpedaal (10) te vereenvoudigen, moet de machinebehuizing iets aan de voorkant opgeheven worden door met de handen op het stuur (A, Fig. 1) te drukken.

Voor parkeren/verplaatsen:

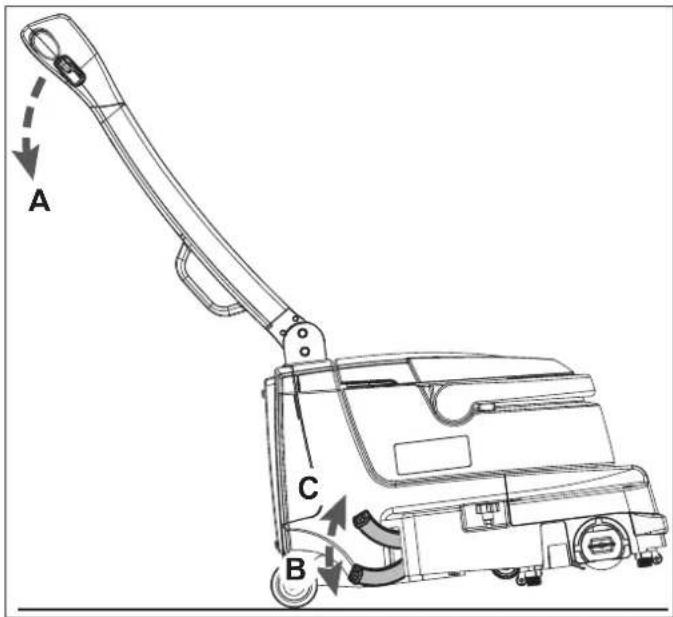

1. Til met behulp van de druk van de handen op het stuur (A), de voorkant van het machinebehuizing iets op en druk vervolgens op het pedaal (B, Fig. 1). In deze toestand maken de voorwielen (11) contact met de vloer en is de de borstel-/trekkergroep opgeheven.

Voor wassen/drogen:

1. Til met behulp van de druk van de handen op het stuur (A), de voorkant van de machinebehuizing iets op en til vervolgens het pedaal (C) op. In deze toestand zijn de voorwielen (11) teruggetrokken en maakt de borstel-/trekkergroep contact met de vloer.

DE TANK MET REINIGINGSMIDDEL VULLEN

WAARSCHUWING!

Gebruik alleen vloeibare reinigingsmiddelen die weinig schuimen en niet brandbaar zijn; ze moeten geschikt zijn voor de machine.

LET OP!

Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen op de etiketten van de flessen. Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert.

1. Verwijder het deksel van de tank (12).

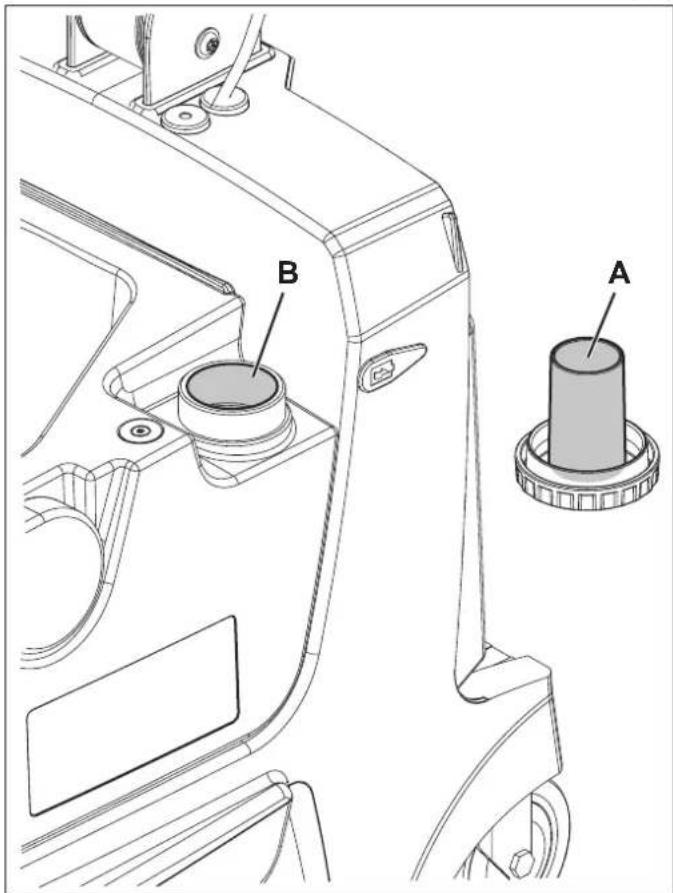

2. Verwijder de dop (A, Afb. 2) van de tank met reinigingsmiddel (B).
3. Vul de tank met reinigingsmiddel (B) met water maar laat het peil een paar centimeter onder de rand staan. De temperatuur van het water mag niet hoger zijn dan 40 °C.
4. Gebruik het maatbekertje van de dop (A) om het reinigingsmiddel te maken. De inhoud van het maatbekertje is 30 ml, gelijk aan 0,5 % verdunde oplossing in de tank gevuld met water. Houd u aan de verdunningsinstructies op het label van het chemische product dat voor het reinigingsmiddel wordt gebruikt.
5. Breng de dop (A) weer op de tank met reinigingsmiddel aan.
6. Breng het deksel van de tank (12) weer aan.

OPMERKING

Wanneer de leds (3) van de knop reinigingsmiddel (3) branden, moet u de machine stoppen en de tank met reinigingsmiddel vullen.

A C B

Afbeelding 1

P100932

B A

Afbeelding 2

P100933

DE MACHINE STARTEN (REINIGEN/DROGEN)

1. Druk op de hendel (8) en draai het stuur (1), stel de stand en de kanteling van het stuur naar wens in.
2. Controleer of het parkeerpedaal (10) omlaag staat en ga naar de werkplek door de machine te duwen.
3. Hef het parkeerpedaal (10) op om de borstel-/trekkergroep in contact met de vloer te brengen.
4. Druk op de knop (2) om de machine in te schakelen.
5. Druk op de knop voor het reinigingsmiddel (3) op basis van de uit te voeren werkzaamheden:

- Led links aan - voor normaal vuil

• Led rechts aan - voor intens vuil

1. Manoeuvreer de machine met de handen op de knoppen (6) en begin met het reinigen/drogen van de vloer.

OPMERKING

De knoppen (6) zijn voorzien van een sensor die de borstel en het reinigingsmiddel alleen start als de bediener zijn handen op ten minste één knop houdt.

1. Schakel indien nodig het aanzuigsysteem uit door op de knop (4, led uit) te drukken; bedien nogmaals om het weer in te schakelen (led aan).
2. Til, om vuil van gemiddelde/grote afmetingen op te nemen, de voorste trekker op door op de hendel (7) te drukken. Om de voorste trekker voortdurend opgeheven te houden, drukt u op de hendel (7) en zet u deze vast met de toets (9-A).
3. Indien nodig drukt u op de hendel (8) en zet u hem vast met de toets (9-B) om de kanteling van het stuur te gebruiken en vrij te houden.

OPMERKING

Om de functies van de toetsen (9-A, 9-B) te ontgrendelen en terug te keren met de voorste trekker omlaag of het stuur in vaste positie, drukt u kortstondig op de hendel van de trekker (7) of op de hendel voor het kantelen van het stuur (8).

1. Bij een vloer met bijzonder hardnekkig vuil, kan de druk van de borstel op de vloer verhoogd worden door de knop (19) linksom te draaien. Draai de knop (19) rechtsom om de druk te verlagen.

OPMERKING

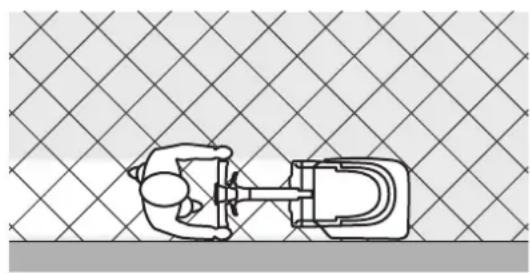

Nilfisk raadt u aan om met de rechterzijde van de machine langs de muur te gaan om de vloer aan de rand van de muur correct te reinigen/drogen, zoals getoond in afbeelding 3.

OPMERKING

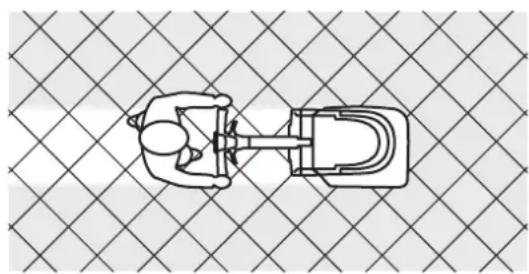

Ga daar waar mogelijk, om de voegen tussen de tegels beter te drogen, diagonaal ten opzichte van de legrichting van de vloer te werk, zoals getoond in afbeelding 4.

Afbeelding 3 Afbeelding 4

Bij overbelasting van de borstelmotor, knipperen de led van het accusymbool (5) tegelijk.

Als de overbelasting blijft aanhouden, stopt de borstel.

Als u het werk wilt hervatten nadat de borstel is stopgezet vanwege overbelasting, moet u de machine uitschakelen en weer inschakelen met de knop (2).

WAARSCHUWING!

Voorkom beschadiging van het te behandelen vloeroppervlak door de borstel niet droog te gebruiken en stop, als de machine stilstaat, het draaien van de borstel door de knoppen (6) los te laten.

WAARSCHUWING!

Gebruik de machine altijd met reinigingsmiddel; het is niet toegestaan om de machine droog te laten werken. Als de machine droog wordt gebruikt, wordt de borstel automatisch na 1 minuut gestopt.

LAADTOESTAND VAN DE ACCU

De laadtoestand van de accu wordt weergegeven door de leds van het accusymbool (5).

Het percentage acculading is afhankelijk van het aantal brandende leds zoals getoond in afbeelding 5.

Wanneer de eerste led links (15 %) knippert, bedraagt de resterende werktijd van de machine enkele minuten (kan variëren afhankelijk van de kenmerken van het uit te voeren werk).

DE MACHINE STOPPEN

1. Schakel de machine uit door op de knop (2) te drukken.
2. Druk op het parkeerpedaal (10) om de borstel-/trekkergroep op te heffen.

OPMERKING

Als de machine ingeschakeld is maar stil staat (zonder de handen op de knoppen), wordt zij automatisch na 2 minuten uitgeschakeld.

DE TANKS LEGEN

Een automatisch sluitsysteem met vlotter zorgt ervoor dat het aanzuigsysteem niet meer werkt als de vuilwatertank vol is. Wanneer het aanzuigsysteem wordt gestopt, merkt u dit doordat het geluidsniveau van de motor van het aanzuigsysteem toeneemt en doordat de vloer niet meer wordt gedroogd. Als de vuilwatertank vol is, kunt u de tank als volgt legen.

De vuilwatertank legen

1. Schakel de machine uit en druk op het parkeerpedaal.
2. Breng de machine naar de aangewezen 'verzamelzone'.

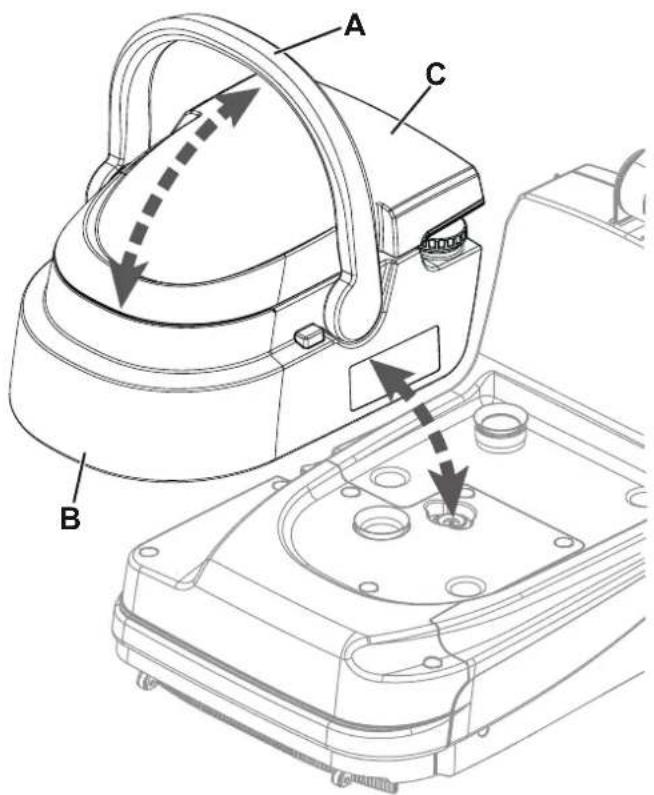

3. Draai en pak de handgreep (A, Afb. 6) vast om de tankhouder (B) van machine op te tillen.

4. Verwijder het deksel (C) en ledig de vuilwatertank. Spoel de tank met schoon water.

Tank met reinigingsmiddel legen

1. Voer de voorgaande punten 1 tot en met 4 uit.
2. Draai de dop (14) los en leeg de tank met reinigingsmiddel. Spoel hierna de tank met schoon water.
3. Breng de tankhouder (13) weer in de machine (16) in, draai de handgreep (A9) naar de horizontale stand en breng het tankdeksel (C) weer aan.

DE MACHINE TRANSPORTEREN/PARKEREN

1. Stop de machine en schakel haar uit; druk vervolgens op het parkeerpedaal (10).
2. Duw de machine nu op deze manier naar de zone die is bedoeld voor het parkeren.
3. Om de machine met de hand op te tillen, kan indien nodig het stuur worden neergeklapt. Pak vervolgens de handgreep (25) beet en verplaats de machine naar de parkeerzone.

Afbeelding 5
P100936

A C B

Afbeelding 6
P100937

NA GEBRUIK VAN DE MACHINE

Als u klaar bent, moet u de volgende handelingen uitvoeren voordat u machine achterlaat:

1. Stop de machine door deze uit te schakelen en zet de borstel en de trekkers omhoog met het parkeerpedaal (10).
2. Leeg de container van de tanks (13).
3. Verwijder de borstel en de trekkers zoals in de betreffende paragrafen in het hoofdstuk Onderhoud wordt uitgelegd.
4. Laad de accu op en voer de procedures voor dagelijks onderhoud uit (zie het hoofdstuk Onderhoud).
5. Parkeer de machine; druk op de hendel (8) om het stuur (1) omlaag te brengen.
6. De machine moet in de parkeerstand worden gezet; pedaal (10).
7. In kleine ruimtes kan de machine steunend op de achterkant worden neergezet, zie afbeelding 7.
8. Zet de machine op een schone, droge plek.

LANGE PERIODE VAN STILSTAND

Als de machine langer dan 30 dagen niet wordt gebruikt, is het raadzaam de volgende handelingen uit te voeren:

1. Voer de handelingen uit het deel 'Na gebruik van de machine' uit.
2. Controleer of de tank met oplosmiddel leeg is en of de vuilwatertank schoon en droog is.
3. Verwijder de accu (27) uit de machine zoals beschreven in de volgende paragraaf.
4. Controleer of de accu voor minimaal 30 % is opgeladen.

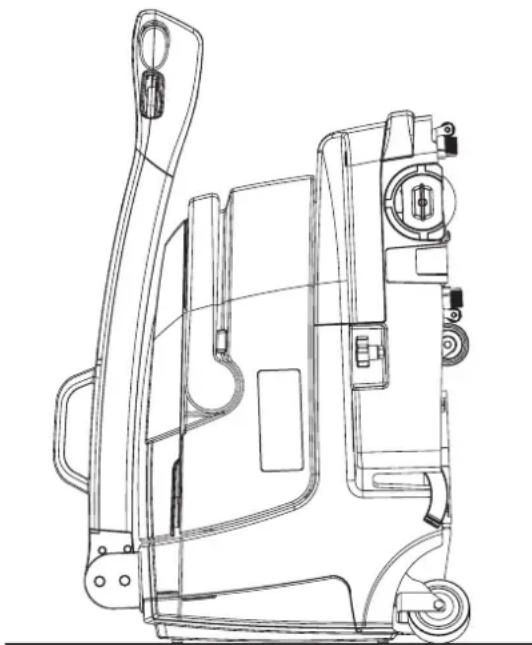

DE ACCU DEMONTEREN

Om de accu uit de machine te demonteren:

1. Verwijder het deksel (26).
2. Pak het handvat van de accu (27) beet, trek omhoog en verwijder de accu uit de machine.

De levensduur van de machine en de optimale veilige werking ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven intervallen kunnen variëren op basis van de omstandigheden waarbij de machine wordt gebruikt.

LET OP!

De handelingen moeten worden uitgevoerd op een uitgeschakelde machine met losgekoppelde accu. Lees altijd alle instructies in het hoofdstuk Veiligheid.

Alle regelmatige of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum.

In deze handleiding staan na het normale onderhoudsschema alleen de eenvoudigste en meest voorkomende onderhoudsprocedures.

De procedures voor de onderhoudswerkzaamheden die niet in het vastgelegde onderhoudsschema staan, vindt u in de servicehandleiding, die bij de verschillende servicecentra ligt.

ONDERHOUDSSCHEMA

Procedure	Dagelijks, na gebruik van de machine	Wekelijks Maandelijks
De accu opladen
Reiniging van de trekkerstangen
Reiniging van de borstel
Reiniging van de borstelruimte en het vuilverzamelrooster
Spoelen van de tank met reinigingsmiddel en de vuilwatertank
Reiniging van de aanzuigleiding
Reiniging van de doseerders van reinigingsmiddel
Controle van de trekkerrubbers
Reiniging filter reinigingsmiddel
Reiniging van het luchtfilter en de pakkingen
Vervanging van de trekkerstangen

DE ACCU OPLADEN

WAARSCHUWING!

Laad de accu uitsluitend op wanneer 5 of minder leds van het accusymbool (5) branden.

Als de accu leeg zijn, zorg dan dat deze dat niet te lang blijft, omdat de levensduur van de accu anders minder wordt. Controleer minstens een keer per week of de accu voldoende is opgeladen.

1. Breng de machine naar de zone bestemd voor het opladen van de accu.
2. Controleer of de machine is uitgeschakeld.
3. Sluit de stekker van de acculader op de aansluiting (29) van de machine aan en de stekker van de kabel op het stroomnet aan (de spanning en de frequentie van het stroomnet moeten overeenkomen met de waarden van de acculader, vermeld op zijn typeplaatje).

OPMERKING

Als de acculader op het stroomnet is aangesloten, worden alle functies van de machine automatisch uitgeschakeld.

Tijdens het opladen blijft een van de 6 leds van het accusymbool (5) vast branden om het percentage oplading aan te geven, terwijl de leds (links van de vast brandende led) knipperen.

1. Wanneer het zesde led van het accusymbool (5) vast blijft branden zonder dat andere leds knipperen, is de oplaadcyclus van de accu voltooid.
2. Maak de acculader van het stroomnet en van de aansluiting (29) op de machine los.
3. Open het deksel van het accuvak (26) en plaats de acculader in zijn houder (28).
4. Sluit het accudeksel (26).

WAARSCHUWING!

De acculader niet herhaaldelijk op en reeds opgeladen accu aansluiten. Door verkeerd gebruik kan de accu wegens veiligheidsredenen permanent geblokkeerd worden. Druk op de specifieke knop (D, afb. 8) op de accu of schakel de machine in op de acculading te verifiëren.

OPLADEN VAN DE UIT DE MACHINE VERWIJDERDE ACCU

1. Verwijder de accu (27) uit de machine zoals beschreven in de paragraaf De accu demonteren.
2. Breng de accu naar de zone bestemd voor het opladen.

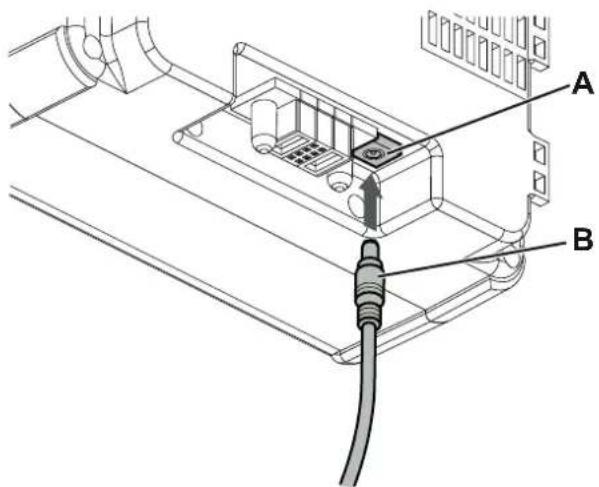

3. Sluit de stekker van de acculader (B) op de aansluiting (A. Fig. 8) van de accu aan en de stekker van de kabel op het stroomnet aan (de spanning en de frequentie van het stroomnet moeten overeenkomen met de waarden van de acculader, vermeld op zijn typeplaatje).
4. Tijdens het opladen blijft een van de 6 groene leds (C) vast branden om het percentage oplading aan te geven, terwijl de leds (links van de vast brandende led) knipperen.
5. Wanneer het zesde led (C) vast blijft branden zonder dat andere leds knipperen, is de oplaadcyclus van de accu voltooid.
6. Maak de acculader van het stroomnet en van de accu los.

OPMERKING

Wanneer de accu niet op de acculader aangesloten is, kan de laadtoestand gecontroleerd worden door kortstondig op de knop (D) te drukken. Het aantal brandende groene leds (C) is evenredig met het laadpercentage van de accu.

Wij raden u aan werkhandschoenen te dragen als u de trekkerstangen en de borstel reinigt omdat er vuil aan kan blijven hangen.

OPMERKING

Voor een goede reiniging moeten de trekkerstangen schoon en de rubbers in goede staat zijn.

WAARSCHUWING!

De trekkerstangen zijn aan de machine bevestigd met een veersysteem, waardoor ze eenvoudig kunnen worden verwijderd.

1. Controleer of de machine is uitgeschakeld.
2. Verwijder de tankhouder (13) uit de machine met de handgreep (15).
3. Til de machine op voor toegang tot het onderste deel van het schrobdek (16).
4. Demonteer de trekkerstangen (20) door deze naar buiten te trekken.
5. Reinig en spoel de trekkerstangen. Reinig met name de geleidingsruimten (A, Afb. 9) en de aanzuigopening (B). Controleer of de rubbers heel zijn en geen sneden of scheuren vertonen, vervang anders de trekkerstangen.
6. Verwijder zorgvuldig eventueel vuil uit de vuilwaterleidingen (G, Afb. 10) alvorens de trekkerstangen te monteren.
7. Monteer de trekkerstangen (20) als alles is teruggeplaatst.

A B A B

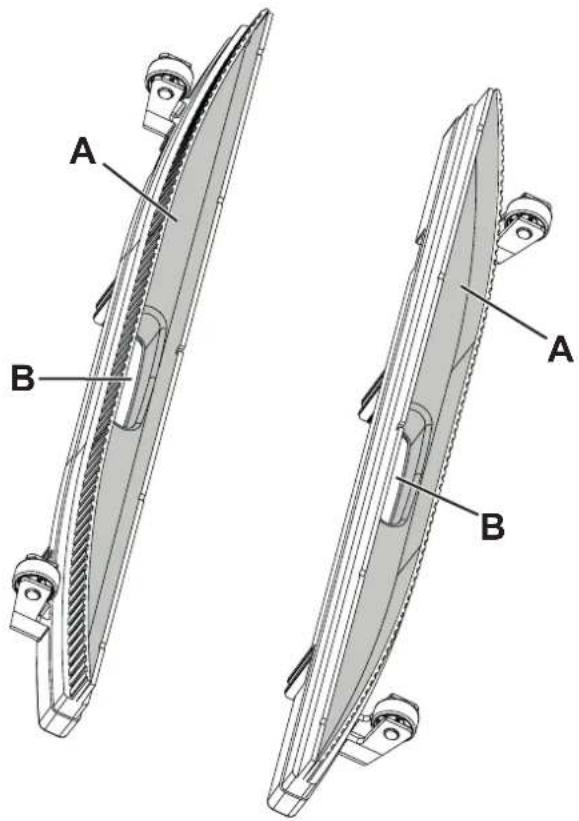

Afbeelding 9

P100940

REINIGING VAN DE BORSTEL EN DE BORSTELRUIMTE

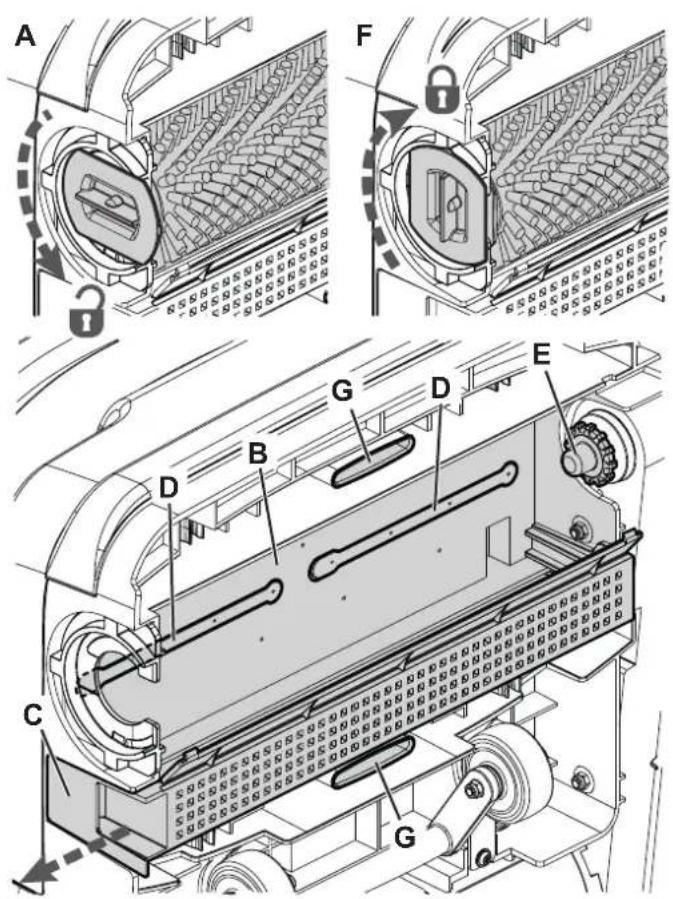

1. Draai de hendel linksom (A, Afb. 10) en verwijder de borstel.
2. Reinig en spoel de cilindrische borstel (18) met water en reinigingsmiddel.
3. Controleer of de haren van de borstel efficiënt zijn en niet overmatig versleten. Anders moet de borstel worden vervangen.
4. Reinig de borstelruimte (B) zorgvuldig.
5. Verwijder de vuilopvangbak (C), reinig en spoel deze met schoon water en breng hem weer in zijn zitting aan.
6. Demonteer de doseerders van het reinigingsmiddel (D) en reinig deze met water en wasmiddel. Spoel ze af en monteer ze weer.
7. Monteer de cilindrische borstel (18) op de sleeppen (E) en zet deze vast door de hendel rechtsom (F) te draaien.

1. Til de tankhouder (13) uit de machine met de handgreep (15).
2. Verwijder het deksel (A. Afb. 11) en was dit met water en wasmiddel.
3. Demonteer het aanzuigrooster (B) met de vlotter en reinig beide zorgvuldig.
4. Demonteer indien nodig de behuizing (C), reinig deze zorgvuldig en plaats hem terug.
5. Controleer of de pakking (D) van de afdekking van de vuilwatertank heel is.

OPMERKING

De pakking (D) zorgt ervoor dat voldoende onderdruk in de tank wordt opgebouwd. Die is nodig om het vuile water aan te zuigen.

Vervang waar nodig de pakking (D) door deze uit zijn zitting op het deksel te verwijderen. Bij montage van de nieuwe pakking, plaatst u de voeg (E) in de zone getoond op de afbeelding.

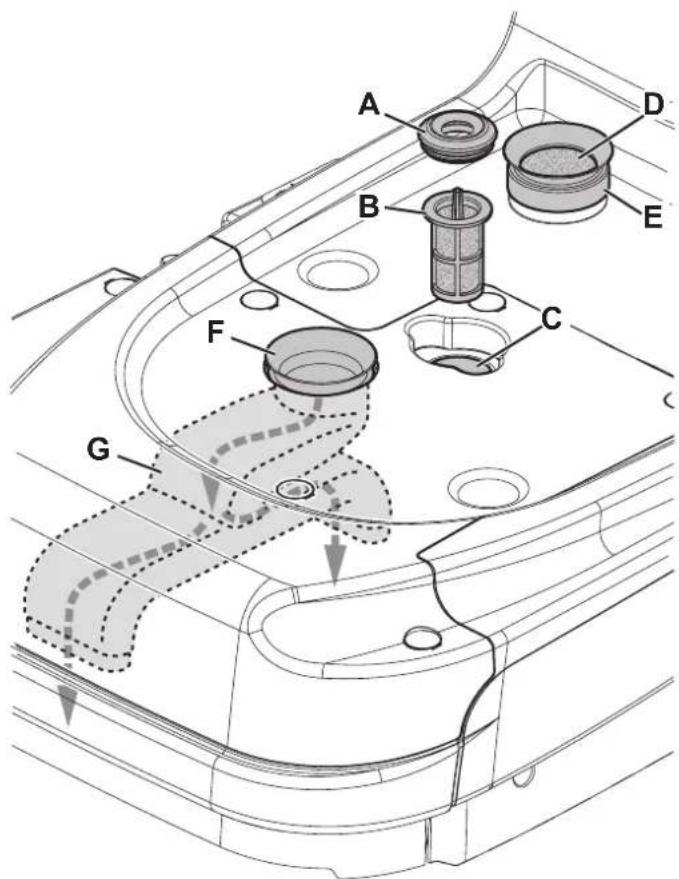

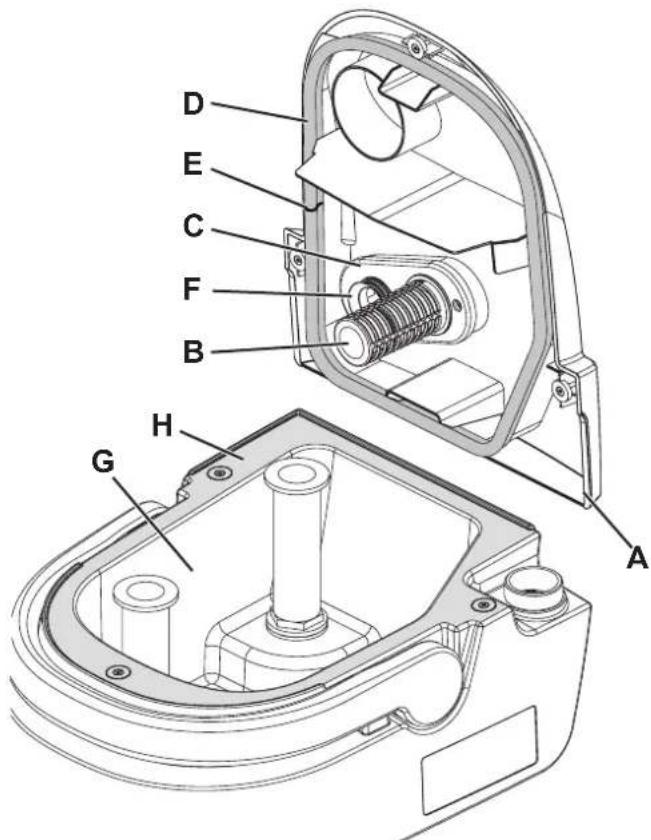

1. Controleer of de pakking (F) van het luchtkanaal in perfecte toestand verkeert. Vervang waar nodig de pakking.
2. Was en reinig de tankruimte (G) met water en wasmiddel, en spoel daarna grondig na.
3. Controleer of ook de volledige steunomtrek (H) van de pakking (D) schoon is en geschikt is voor de afdichting van de pakking zelf.
4. Monteer de verwijderde onderdelen.
5. Spoel waar nodig de tank met reinigingsmiddel met schoon water.

1. Verwijder de tankhouder (13) uit de machine met de handgreep (15).
2. Demonteer de rubberen pakking (12) en verwijder het filterrooster (B).
3. Reinig ze en monteer ze weer in hun zitting (C).
4. Verwijder het luchtfilter (D) en reinig het.
5. Monteer het filter weer in de zitting van de pakking (E).

OPMERKING

De pakkingen (E) en (F) zorgen ervoor dat in het systeem voldoende onderdruk wordt opgebouwd die nodig is om het vuile water aan te zuigen.

1. Controleer en reinig de pakking (E) van de motor van het aanzuigsysteem.
2. Controleer en reinig de pakking (F) van de vuilwaterleiding.
3. Spoel de binnenkant van de leiding (G) met stromend water.

Probleem Waarschijnlijke oorzaak Herstelactie
De motoren starten niet; er brandt geen enkele lampje.	Accu helemaal leeg. Laad de accu op.
		Vervang de accu.
	Knop defect. Vervang toetsenbord. (*)
	Sensoren van knoppen kapot. Vervang de sensoren van de knoppen. (*)
Tijdens het werk knipperen de leds van de accu	Overbelasting borstelmotor. Verlaag de bodemdruk van de borstel.
	Aanwezigheid van materiaal (vastgedraaid draad, etc.) waardoor de borstel niet goed draait.	Reinig de borstelnaaf.
Tijdens het werk trilt de machine en maakt zij geluid.	Vervormde borstelharen. Was de borstel met warm water om de haren te herstellen.
		Voorkom dat de machine zonder de transport-/parkeerwielen geparkeerd wordt.
Er wordt onvoldoende vuil water aangezogen.	Vuilwatertank vol. Leeg de tank.
	Trekkerstangen vuil of rubbers versleten/beschadigd.	Reinig en controleer de trekkerstangen.
	Vuile vuilwaterleiding. Reinig de leiding met schoon water.
	Luchtfilter vuil. Reinig het filter.
Er is onvoldoende toevoer van reinigingsmiddel naar de borstel. De leds van de knop reinigingsmiddel knipperen.	Doseerders reinigingsmiddel verstopt. Reinig de doseereenheden voor het reinigingsmiddel.
	Tank met reinigingsmiddel is leeg. Vul de tank.
	Filter voor reinigingsmiddel vuil.	Reinig het filter.
	Storing waterpomp.	Vervang de pomp. (*)
De borstel draait niet. (De leds van de knop reinigingsmiddel knipperen.)	Langer dan 1 minuut geen toevoer van reinigingsmiddel.	Vul de tank met reinigingsmiddel, schakel de machine uit en weer in.
De trekkers zorgen voor strepen op de vloer.	Er zitten afvaldeeltjes onder de rubbers van de trekkers.	Verwijder het vuil.
	De rubbers van de trekkers zijn versleten, gespleten of gescheurd.	Vervang de rubbers.
	Verzamelbak grof vuil is vol.	Ledig de bak.

(*) Onderhoud uit te voeren door een bevoegd servicecentrum van Nilfisk.

Neem voor meer informatie contact op met de servicecentra van Nilfisk. Zij beschikken over de servicehandleiding.

VERWIJDERING

Als de machine wordt afgedankt, moet hij naar een bevoegd verwijderingbedrijf worden gebracht.

Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en vervolgens volgens de geldende milieunormen naar de betreffende afvalverwerkingsbedrijven worden gebracht:

- Cilindrische borstels

- Kunststof slangen en onderdelen

– Elektrische en elektronische onderdelen (*)

(*) Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uw plaatselijke Nilfisk-kantoor.

Samenstelling van het materiaal van de machine en recycling

Type	% recyclebaar	% gewicht van de SC250, Scrubtec 334
Aluminium	100 %	13 %
Elektromotoren - diversen	29 %	28 %
Ferromaterialen	100 %	6 %
Kabels	80 %	5 %
Vloeistoffen	100 %	0 %
Kunststof - niet recyclebaar	0 %	1 %
Kunststof - recyclebaar	100 %	36 %
Polyethyleen	92 %	9 %
Rubber	20 %	3 %
