GEBRUIKSAANWIJZING SC351 NILFISK

Ondergetekende verzekert dat de bovengenoemde modellen geproducederd着眼 in overeenstemming met de volgende richtlijnen en standardaards. Het technische bestand is door de fabrikant samengesteld.

De nummers tessen haakjes verwijzen aan de onderdelen die worden weergegeven in het hoofdstuk Beschrijving van de machine.

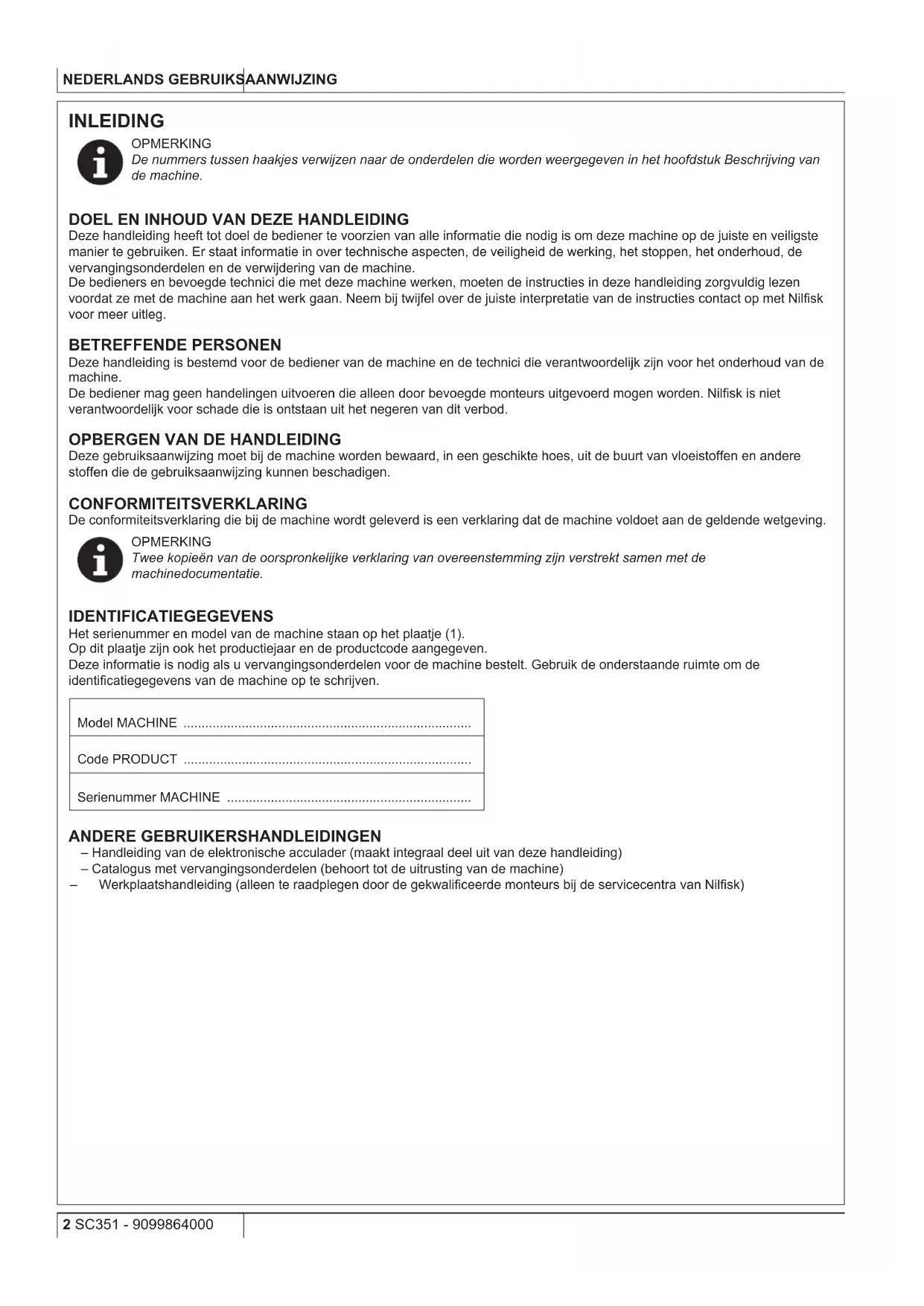

DOEL EN INHOUD VAN DEZE HANDLEIDING

Deze handleiding heet doel de bediener te voorzien van alle informatie die nodig is om deze machine op de juiste en veiligste manier te gebruiken. Er staat informatie in over technische aspecten, de veiligheid de werking, het stoppen, het onderhoud, de verwangingsonderdelen en de verwijdering van de machine.

De bedieren en beveegde technici die met deze machine werken, moeten de instructies in deze handleiding zorgvuldig lezen voordat ze met de machine aan het werk gaan. Neem bij twijfel over de juiste interpreatie van de instructies contact op met Nilfisk voor meer uitleg.

BETREFFENDE PERSONEN

Deze handleiding is bestemd voor de bediener van de machine en de technici die verantwoordelijk zijn voor het onderhoud van de machine.

De bediener mag geen handelingen uitvoeren die alleen door bevoegde monteurs uitgevoerdogens worden. Nilfisk is nicht verantwoordelijk voor schade die is ontstaan uit het negeren van dit verbod.

OPBERGEN VAN DE HANDLEIDING

Deze gebruiksaanwijzing moet bij de machine worden bewaard, in een geschikte hoes, uit de buurt van vloeistoffen en andere stoffen die de gebruiksaanwijzing konnen beschadigen.

CONFORMITEITSVERKLARING

De conformiteitsverklaring die bij de machine worden geleverd is een verklaring dat de machine voldoet aan de geldende wetgeving.

OPMERKING

Twee kopieën van de oorspronkelijke verklaring van overeenstemming�in verstrekt samen met de machinedocumentatie.

IDENTIFICATIEGEGEVENS

Het seriENUMmer en model van de machine staan op hetplaatje (1).

Op ditplaatje zich ook het productiejaar en de productcode aangegeven.

Deze informatatie is nodig als u verwangingsonderdelen voor de machine bestelt. Gebruik de onderstaande ruimte om de identificatiegegevens van de machine op te schrijven.

Model MACHINE

Code PRODUCT

Serienummer MACHINE

ANDERE GEBRUIKERSHANDLEIDINGEN

• Handleiding van de elektronische acculader (maakt integraal deel uit van deze handleiding)
• Catalogus met verrangingsonderdelen (behoort tot de uitrusting van de machine)
  Werkplaatshandleiding (alleen te raadplegen door de gekwalificeerde monteurs bij de servicecentra van Nilfisk)

VERVANGINGSONDERDELEN EN ONDERHOUD

Als er onderhouds- of herstelwerkzaamheden aan de machine nodig+zijn, moet u deze door bevoegd personeel of bij servicecentra van Nilfisk latent uitvoeren. Er moot alleen originele verrangingsonderdelen en accessoires worden gebruikt.

Als u hulp nodig heeft of verwangingsonderdelen en accessoires wilt bestellen bij Nilfisk, zorg dan dat u het model, de productcode en het serienummer alkijd bij de hand heeft.

MODIFICATIES EN VERBETERINGEN

Nilfisk streetn aan en constante perfectie van ons producten en we behouden ons hetrecht voor modificaties en aanpassingen aan te brengen indien wij die nodig achten. U bent nicht verplicht deze modificaties of verbeteringen door te voeren op een eerder aangeschafte machine.

Eventue aanpassingen en/of toevoegingen van accessoires moeten expliciet worden goedgekeurd en uitgevoerd door Nifisk.

BEDRIJFSCAPACITEIT

De schrobmachine is ontwikkeld en gebouwd voor het reinigen (wassen en drogen) van gladde en solide vloeren in openbare en bedrijfsruimten onder veilige omstandigheden. De machine moet door een bevoegde bediener worden gebruikt.

De schrobmachine is nicht geschikt voor het reinigen van kleden of tapijt.

ALGEMENE OPMERKINGEN

Alle verwijzingen aan voorwaarts en achefterwaarts, vór en acheter, rechts en links in deze handleiding zichn vanuit de bediener in zijn rijpositie met de handen op het stuur (2) bekeken.

VERPAKKING VERWIJDEREN/AFLEVERING

Volg bij het verwijderen van de verpakking de instructies op de verpakking zorgvuldig op.

Controleer bij aflevering van de machine zorgvuldig of de verpakking en de machine Niet zich beschadigd tijdens het transport.

Als u beschadigingen heeft aangetroffen, bewaart u de verpakking dan zoals u deze van de transporteur hebft ontvangen. Neem onmiddelijk contact op met de transporteur om een verzoek tot schadevergoeding in te vullen.

Controller alteid of de volgende onderdelen bij uw machine+zijn geleverd:

• Technische documentatie:

• Gebruiksaanwijzing Veegmachine

• Handleiding van de elektronische acculader
• Catalogus met verwangingsonderdelen van de schrobmachine
• 2 smeltzekeringen

VEILIGHEID

De volgende symbolen worden gebruikt om möglichk gevaarlijke situatives aan te given. Lees deze informatatie altijd aandachtig door en neem de nodige voorzorgsmaatregelen om personen en voorwerpen te beschermen.

Samenwerking met de bediener is van essentieel belang om ongelukken te voorkomen. Geen enkelpreventieplan ter voorkoming van ongevallen is efectief zonder de volledige medewerking van de persoon die direct verantwoordelijk is voor de werking van de machine. De meeste ongevallen die zich binnen een bedrijf, op de werkloer of op locatie voordoen, worden veroorzaakt door het nicht naleven van enkele elementaire verilghesmaatregelen. Een oplettende en voorzichtigte bediener is de Beste garantie gegen ongevallen en is het meest effectief in elk preventieplan.

Lees alle instructies zorgvuldig door voordat u werkzaamheden aan de machineuitvoert.

LET OP!

Was de machine Niet met directe waterstralen of een hogedrukreiniger.

LET OP!

Gebruik de machine Niet op oppervlakken met een grotere hellingshoek dan gespecifieerd.

SYMBOL IN DE HANDLEIDING

GEVAAR!

Dit symbol geeft een gevaar met möglichd dodelijk afloop voor de bediener aan.

LET OP!

Dit symbool geeft een möglichk risico op letsel voor personen of schade aan voorwerpen aan.

WAARSCHUWING!

Dit symbool geeft een waarschuwing of opmerking aan over de werking van de sleutel of van de gebruiksfuncties. Lees de blokken tekst die met dit symbool zich gemarkeerd zorgvuldig door.

OPMERKING

Dit symbol geeft een opmerking aan over de werkig van de sleutel of van de gebruiksfuncties.

ADVIES

Dit geeft aan dat de gebruiksaanwijzing moet worden geraadpleegd voordat er procedures worden uitgevoerd.

ALGEMENE INSTRUCTIES

Hierna volgen waarschuwingen en specifieke aandachtspunten om möglichke schade aan de machine of letsel bij personen te voorkomen.

GEVAAR!

• Als er reinigings- of onderhoudswerkzaamheden要去en worden uitgevoerd of als er onderdelen要去en worden verrangen, moet de programmahendel.altijd eerst op 0' worden gezet en要去 de stekker van de accu worden losgekoppeld.
• Deze machine mag alleen worden gebruikt door personen die op de juiste manier zich geinstrueerd over het gebruik ervan.
• Wanner u in de buurt van elektrische onderdelen werkt, verwijder dan al uw sieraden.
  Werk nooit onder een omhoog gebrachte machine als deze nicht voldoende worden ondersteund door veiligheidssteunen.
• Gebruik deze machine Niet in ruimten waar schadelijke, gevaarlijke, ontvlambare en/of explosieve stoffen, vloeistoffen of dampen aanwezig়n. Deze machine is Niet geschikt voor het verzamelen van schadelijke stof.
  Zorg dat er geen vonden, vlammen of brandende materielen bij de accu in de buurt kuren komen. Bij normala gebruik van de machine kuren er explosieve gassen vrij komen.
  Bij het opladen van de accu kan het bijzonder explosieve waterstofgas vrijkomen. Houd de afdekking geopend als de accu worden opgeladen en voer de handelingen alleen uit in een goed geventileerde ruimte enuit de buurt van open vuur.

LET OPI!

Lees voordat u onderhouds- of reparatiewerkzaamheden aan de machine uitvoert alle instructies zorgvuldig door.
- Voordat u de acculader gebruikt, moet u controlenen of de freqentie en de spanning op het typeplaatje van de machine overeenkomen met de spanning van het stroomnet.
- Gebruik de kabel van de acculader Niet om de machine te trekken of te vervoeren en gebruik de kabel Niet als handgreep. Zorg dat de kabel van de acculader Niet klem kan komen te zitten in een deur en trek de kabel Niet over scherpe oppervlakken of randen. Rijd Niet met de machine over de kabel van de acculader.
Houd de kabel van de acculader uit de buurt van warme oppervlakken.
- Gebruik de machine Niet als de kabel van de acculader en de stekker beschadigd zijn. Als de machine Niet correct fonctioneert, beschadigd is, buiten heeft gestaan of in het water is geallen, moet u de machine maar een servicecentrum brengen.
- Laat de machine nicht onbemand en aangesloten op het stroomnet staan om het risico van branden, elektrische schokken of letsel te verminderen. Ontkoppel voordat u onderhoudswerkzaamhedenuitvoert de kabel van de acculader van het stroomnet.
- Tijdens het opladen van de accu mag er nicht geroekt worden.
Zorg altijd dat de machine nicht in de zon, regen of andere weersomstandigheden staat, zowel in werking als bij stilstand. Plaats de machine op een beschemde, droge plaats: deutsche machine is alleen voor gebruik onder droge omstandigheden; de machine mag dus Niet worden gebruikt of opgeslagen onder vochtige omstandigheden.
Sluit voor gebruik van de machine alle deuren en/of kleppen, zoals aangegeven in de gebruiksaanwijzing.

LET OP!

• Deze machine is nicht geschikt voor gebruik door Personen (inclusief kinderen) met beperkte fysiieke, zintuiglijke of mentale capaciteiten of door personen met onvoldende ervaring of kennis die Niet onder toezicht staan of geinstrueerd zichn over het gebruik van de machine door iemand die verantwoordelijk is voor zichn/haar veiligheid. Kinderen要去en altijd onder toezicht staan omervoorte zorgen dat ze Niet met de machine spelen.
• Let bijzonder goed op wonneer u in de buurt van kinderen aan het werk bent.
• Gebruik de machine Niet voor andere doeleinden dan vermeld in deze handleiding. Gebruik alleen accessoires die door Nilfisk worden aanbevolen.
• Kijk de machine aandachtig na, alvorens deze te gebruiken. Controller altijd of alle onderdelen gemonteerd zichn voor het gebruik. Wanner de machine Niet perfect is gemonteerd, kan er letsel bij Personen en schade aan de uitrusting ontstaan.
• Neem alle nodige voorzorgsmaatregelen om te voorkomen dathaar, sieraden en losse kledingstukken vast komen te zitten in de bewegende delen van de machine.
• Let zeer goed op de bewegende onderdelen van de machine. Tijdens het gebruik kan het schrobdek onverwachs 180° draaien.
• Gebruik de machine Niet op een hellende ondergrond.
  Kantel de machine nicht meer dan de hellingshoek die op de machine worden aangegeven om de stabiliteit nicht in gevaar te brengen.
• Gebruik de machine Niet in bijzonder stoffige ruimten.
• Gebruik de machine alleen in voldoende verlichte ruimten.
  Let er bij het gebruik van de machine op dat er zich geen mensen of voorwerpen in het werkgebied van de machine bevinden.
  Stoot nicht gegen karten of stellingen, zeker als de kans bestaat dat er voorwerpen konnen omvallen.
  Zet geen vloeistoffen op de machine, gebruik de beker- en blikjeshouder.
• De temperatuur要去 bij gebruik van de machine tussen de 0^ en +40^ liggen.
• De temperatuur要去ij opslag van de machine tussen de 0^ en +40^ liggen.
• De vochtigheidsgraad要去ussen 30% en 95% liggen.
  Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuingen op de etiketten van de flessen.
  Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert.
• Gebruik de machine nicht als vervoermittel.
  Laat de borstels nicht werken als de machine stilstaat, om schade aan de vloer te voorkomen.
• Gebruik bij brand een poederbrandblusser. Gebruik geen water.
• Verwijder de beschermingsdelen van de machine nooit met de hand; hou u nauwkeurig aan de instructies voor normal aanhoud.
  Zorg dat er geen voorwerpen door de openings komen. Wanner de openings zich verstopt, mag de machine Niet worden gezruikt. Houd de openings van de machine vrij van stof, draden, haren of andere vreeimde stoffen die de luchtstroom konnen verminderen.
• Verwijder of verander geenplaatjes van de fabrikant op de machine.
• Deze machine is nicht geschickt voor gebruik op staat of openbare wegen.
• Let goed op als de machine bij vriesttemperaturesen worden verplaatst. Het water in de vuilwatertank of de slangen kan bevriezen en de machine ernstig beschadigen.
• Gebruik borstels en pads die bij de machine worden geleverd of die in de gebruiksaanwijzing worden gespecifieerd. Het gebruik van andere borstels of pads kan de veiligheid in gevaar brengen.
• Als u afwijkingen in de werking van de machine vermoedt, controlleren dan of deze Niet worden veroorzaakt door gebrek aan dagelijks onderhoud. Als dat Niet het geval is, roept u de hulp in van bevoegd personeel of van een bevoegd servicecentrum.
  Vraag bij verranging van onderdelen om ORIGINELE verrangingsonderdelen bij een bevoegde leverancier en/of bevoegde detailhandelaar.
• Uit veiligheidsoverwegingen en voor een correcte werkking van de machine moet het onderhoud dat in het betreffende hoofdstuk in deze handleiding worden aangegeven voor bevoegt personeel of bij een servicecentrum worden uitgevoerd.
  Reinig de machine Niet met directe waterstralen, een hogedrukspuit of met bijtende materialien.
• Laat de machine als hij wordt afgedankt Niet onbemand staan vanwege de giftige en/of schadelijke materialen (accu, etc.). Deze要去en volgens de voorschriften maar de waarvoor bestemde verzamelplaatsen worden gebracht (zie het hoofdstuk Verwijdering).

BESCHRIJVING VAN DE MACHINE

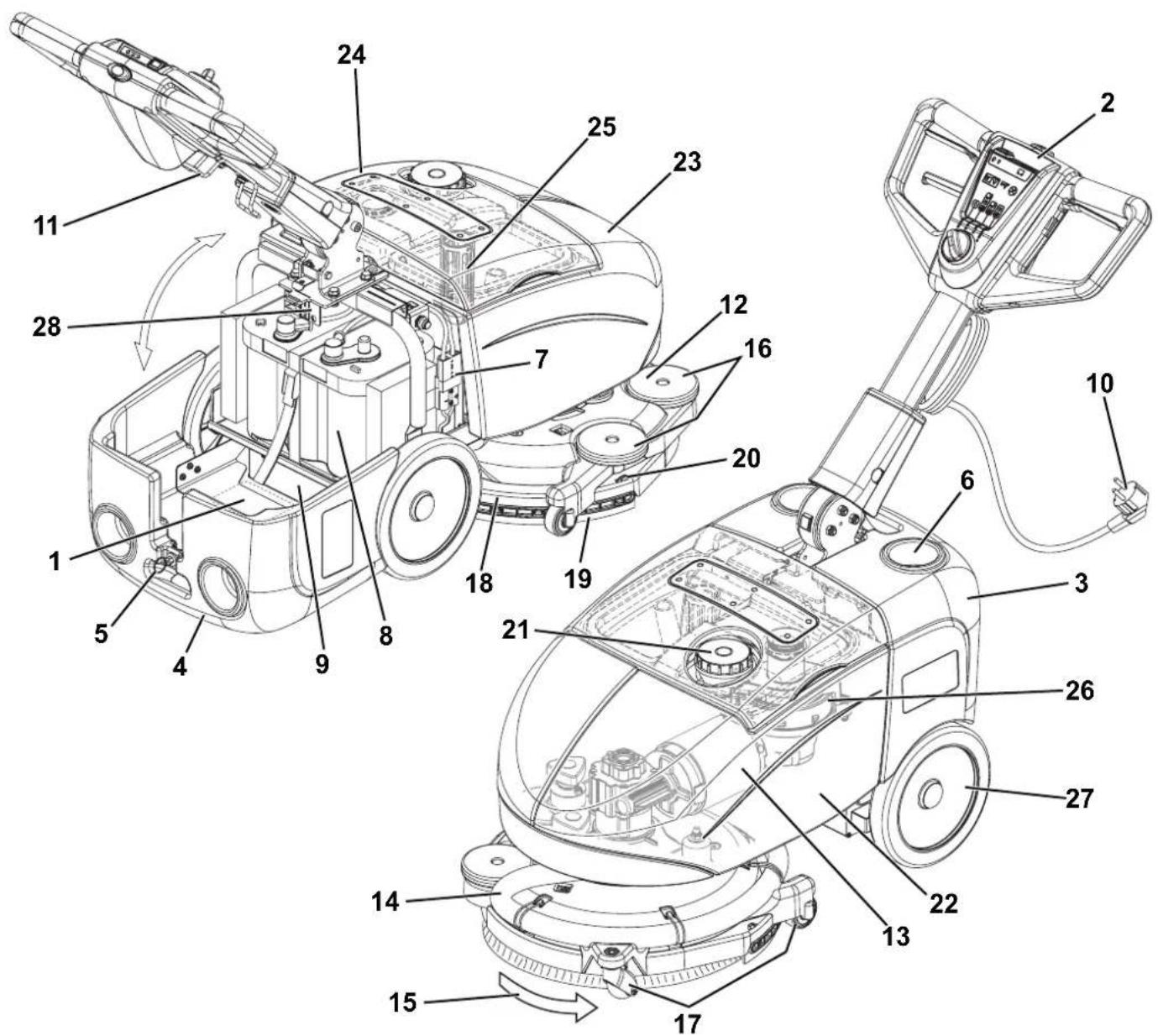

OPBOUW VAN DE MACHINE

1. Plaatje met serienummer / technische gegevens / conformiteitsmarkering
2. Stuurwiel met contrôle- en bedieningspaneel (zie het volgende deel)
3. Afdekking (gesloten) van accurimte en service
4. Afdekking (open) van accurimte en service
5. Sluiting van de afdekking
6. Opbergruimte voor voorwerpen/blinkjes
7. Aansluitstekker voor de accu. Deze stekker fungeert ook als NOODVOORZIENING om alle functies meteen te stoppen
8. Accu van het type GEL/AGM
9. Acculader
10. Voedingskabel voor de acculader
11. Steun voor de kabel van de acculader
12. Schrobdek borstelhouser/padhouser

13. Reductiemotor voor het schrobdek van de borstel

14. Aanzuigslang van de trekker

15. Draairichting van borstel
16. Bufferwielen van het schrobdek
17. Wielen voor het schrobdek van de borstelhouser
    18.Trekker
18. Rubbereenheid trekker
19. Bevestigingsklemmen trekker op het schrobdek
20. Vuldop tank reinigingsmiddel
21. Tank voor reinigingsmiddel
22. Vuilwatertank
23. Transparante afdekking met aanzuigrooster
24. Aanzuigrooster met automatische sluiting en vlotter
25. Motor aanzuigsysteme
26. Achterwielen op vaste as

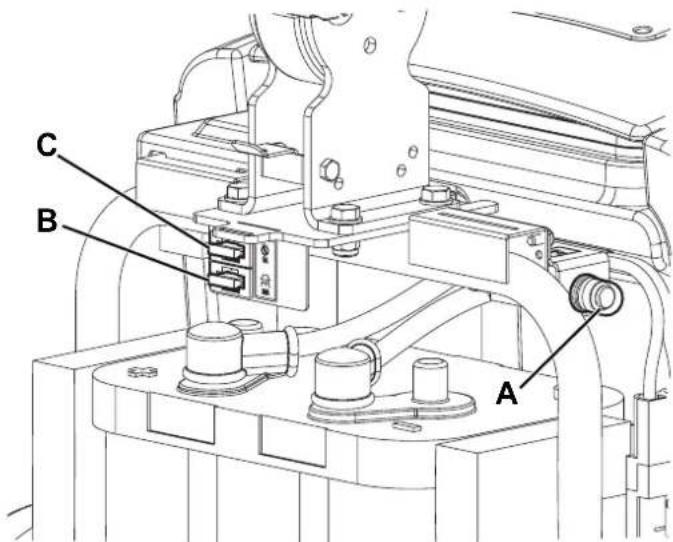

27. Zekeringen

P100404

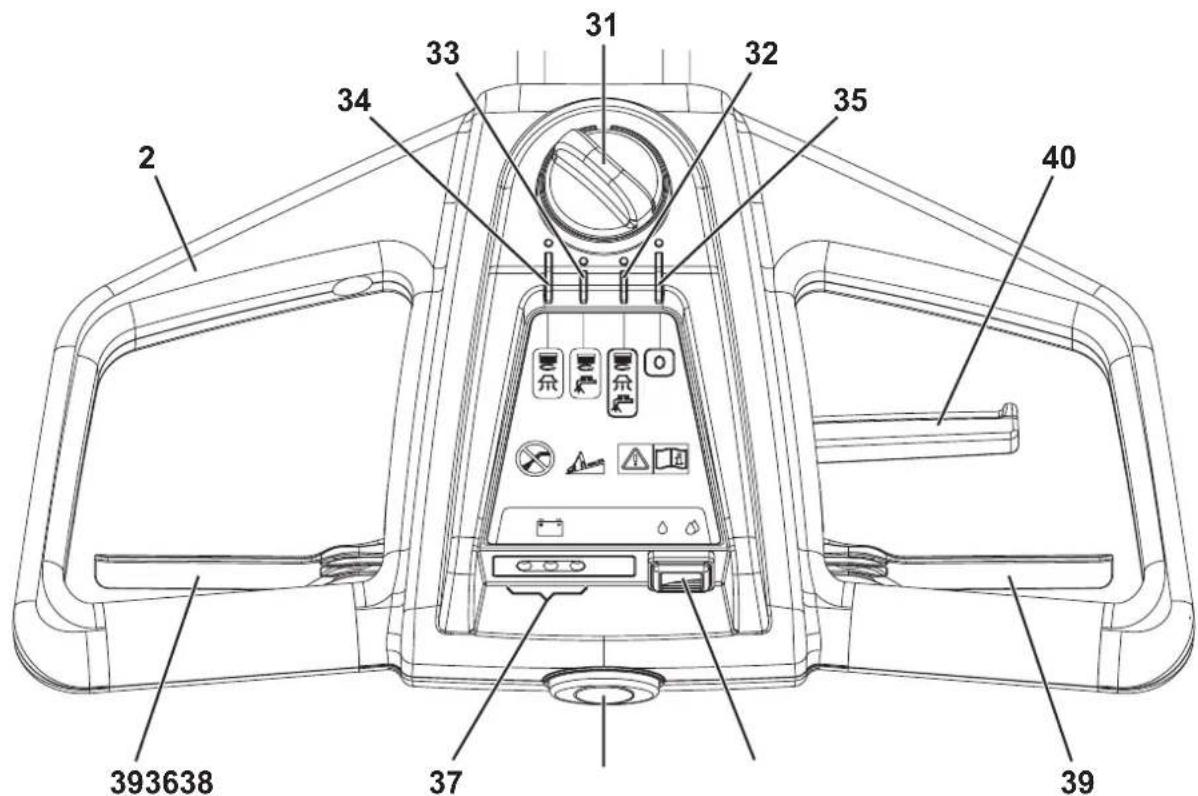

STUUR MET CONTROLE- EN BEDIENINGSPANEEL

1. Programmahendel
2. Programma voor reinigen en drogen: inschakeling borstel - inschakeling aanzuigsysteme - opening toevoer reinigingsoplossing
3. Programma voor reinigen: inschakeling borstel - opening toevoer reinigingsoplossing
4. Programma voor drogen: activering borstel - inschakeling aanzuigsysteme

5. Stand '0' voor het stoppen van de machine

6. Schakelaar voor toevoer reinigingsoplossing

Eén druppel - ECO-toevoer van de reinigingsoplossing
- Twee druppels - maximale toevoer van de reinigingsoplossing

1. Controleampjes voor de laadstatus van de accu

Groen lampje - accu opgeladen
- Geel lampje - accu bijna leeg
- Rood lampje - accu leeg

1. Drukknop voor toestemming voor inschakeling van de machine

2. Hendels voor inschakeling van de borstel

3. Hendel voor afstelling van Kanteling stuur

P100405

ACCESSIONS / OPTIES

Naast de onderdelen van de standaarduitvoering kan de machine worden uitgerust met de volgende accessoires, op basis van het gebruik van de machine:

• Accu 12V 84AhC5 AGM
• Schijfborstels van andere materialen dan standard
• Pads van ander materiaal dan van de standardpads

Neem voor meer informatie over de hierboven genoemde optionele accessoires contact op met uw leverancier.

TECHNISCHE EIGENSCAHPPEN
Beschrijving SC351 SC351 full PKG
Inhoud schoonwatertank 11 liter
Inhoud vuilwaterreservoir 11 liter
Lente machine 770 mm
Breedte machine 475 mm
Min/max machinehoogte bij de handgreep 550/1.085 mm
Minimale bredte voor omkeren rijrichting 850 mm
Breedte reinigingsvlak 370 mm
Diameter wielen op vaste as 214 mm
Druk van de wielen op de vloer 0,5 N/mm		2
Diameter borstel/pad 370 mm
Druk van de borstel/pad op de vloer 18 Kg
Druk van de borstel/pad op de vloer met volle tank		27 Kg
Stroom reinigingsmiddel min/max		Een druppel 'ECO': 0,25 liter/minTwee druppels: 0,5 liter/min
Geluidsdruk op het oor van de bestuurder (ISO 11201, ISO 4871, EN 60335-2-72) (LpA)		65 dB(A) ± 3 dB(A)
Geluidsvermögen geprodued door de machine (ISO 3744, ISO 4871, EN 60335-2-72) (LwA)		84 dB(A)
Trillingsniveau op de arm van de bestuurder (ISO 5349-1, EN 60335-2-72)		< 2,5 m/s2
Maximale helling lijdens het werken		2 %
Beveiligingsclassificatie IP		X4
Beveiligingsclassificatie (elektrisch)		III
Vermogen van motor voor aanzuigsystem		200 W
Aanzuiging		710 mmH2O
Vermogen motor borstel/padhouder 260 W
Toerental motor borstel/padhouder		120 toeren/min.
Totaal geabsorbeerd vermogen		0,5 kW
Afmetingen accuumite		350 x 175 x 240 mm
Accuspanning		12 V
Standaardaccu		-	12V 55AhC20 AGM spiracell
Werkduur (standaardaccu)		1 uur
Gewicht zonder accu en met lege tanks		43 kg	43 kg
Maximaal gewicht bij rijden (GVW)		80 kg
Transportgewicht		48 kg	70 kg
Samenstelling van het materiaal van de machine en recycling
Type	% recyclebaar	% van het gewicht van de SC351 en de SC351 full PKG
Aluminium 100% 18%
Elektromotoren - diversen	29%	9%
Ferromaterialien	100%	20%
Kabels	80%	9%
Vloeistoffen	100%	0%
Kunststof - Niet recyclebaar	0%	11%
Kunststof - recyclebaar	100%	18%
Polyethylen	92%	9%
Rubber 20% 7%

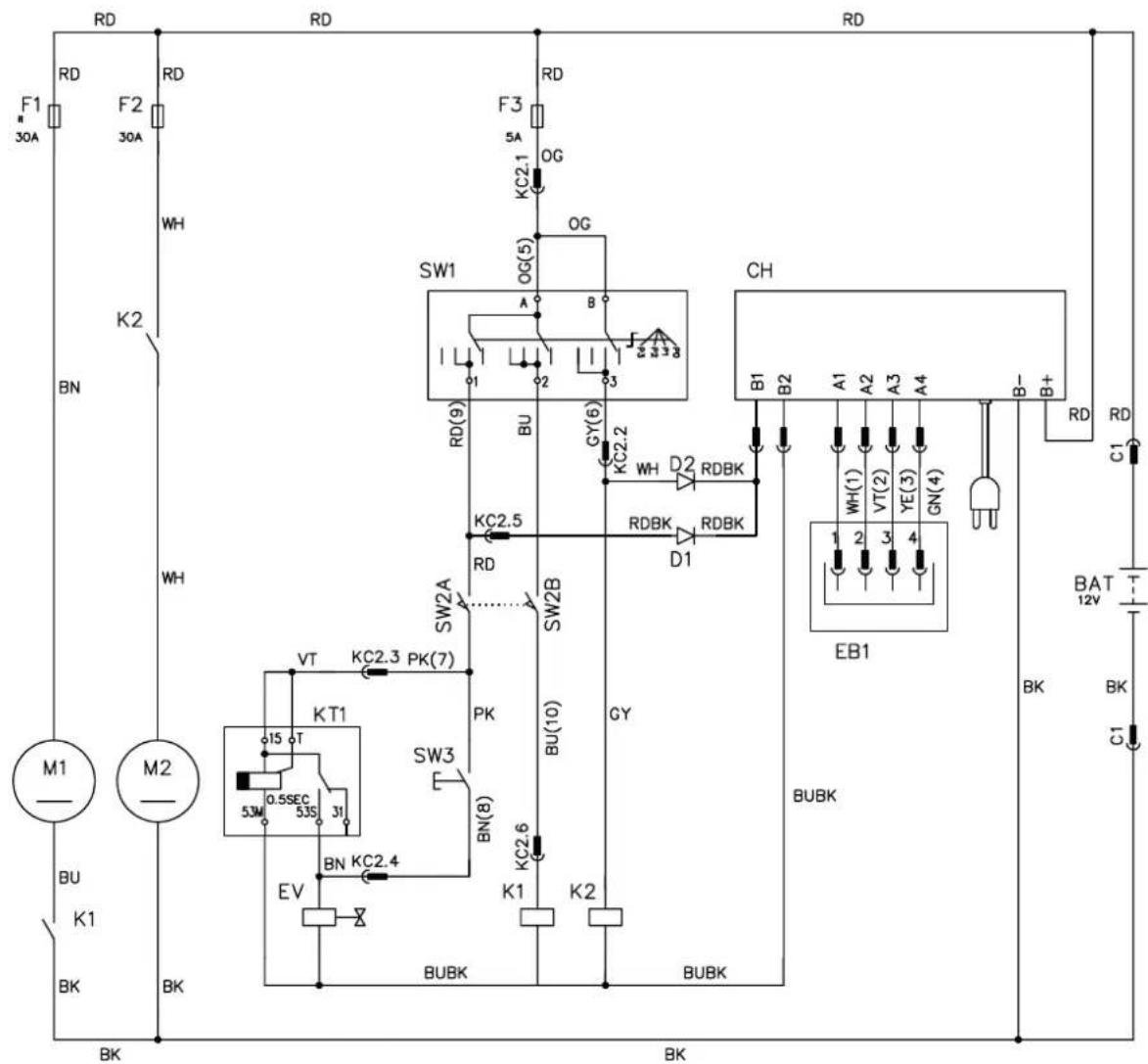

ELEKTRISCH SCHEMA

Legende

BATAccu 12V

CH Acculader

D1 Diode

D2 Diode

EB1 Schema lampjes

EV Magheetklep voor het reinigingsmiddel

F1 Herstelbare zekering voor de motor van de borstel (35 A)

F2 Zekering voor de aanzuigmotor (30 A)

F3 Zekering voor de keuzeschakelaar voor de functies (5 A)

K1 Relais motor borstel

K2 Relais van de aanzuigmotor

KT1 Timer magneetklep

M1 Motor voor de borstel

M2 Motor aanzuigssysteme

SW1 Keuzeschakelaar voor de functies

SW2 Schakelaar voor toestemming van de motor voor de borstel-magneetklep

SW3 Schakelaar voor toevoer van het reinigingsmiddel

Kleurcodering

BK Zwart

BU Blauw

BN Bruih

GN Groen

GY Grijs

OG Orahje

PK Roze

RD Rood

VT Paars

WH Wit

YE Geel

P100406

GEBRUIK

LET OPI

Op de machine zijn enkeleplaatjes aangebracht met de volgende woorden:

-GEVAAR!

Bij het lezen van deze handleiding moet de bediener de betekenis van de symbolen op dezeplaatjes goed kennen (zie de paragraaf Symbolen op de machine).

Dek de plaatjes Niet af en verrang ze onmiddelijk als ze beschadigd zijn.

CONTROLE/VOORBEREIDINGEN VOOR DE ACCU OP EEN NIEUWE MACHINE

LET OP!

De elektrische onderdelen van deze machine kuren ernstig beschadigd raken als de accu Niet op de juiste manier worden gemonteerd en aangesloten. De accu mag alleen door bevoed personeel worden gemonteerd. Controller voordat de accu worden gemonteerd of deze Niet is beschadigd.

Ontkoppel de stekker van de accu en de acculader.

Wees altijd bijzonder voorzichtig met de accu.

Breng de beschermkapjes van de occupolen aan die bij de machine worden geleverd.

Er is 1 accu van 12V voor de machine nodig.

De machine kan op een van de volgende manieren worden geleverd:

Met GEL-/AGM-accu op de machine gemonteerd, maar voor gebruik

1. Open de afdekking (4) en controller of de accu met de stekker (7) op de machine is aangesloten.
2. Draai de programmahendel (31) maar een van de programme's voor het inschakelen van de machine. Als het groene lampje van de lampjes (37).gaat branden, is de accu koar voor gebruik.
3. Als het gele of het rode lampje gaat branden, moet de accu worden opgeladen (zie de procedure in het hoofdstuk Onderhoud).

Zonder accu

1. Schaf de juiste accu aan (Zie het onderdeel Technische eigenschappen).
   Raadpleeg voor de juiste keuze en montage een gekwalificeerde leverancier.
2. Monteer de accu (zie het volgende deel).
3. Laad de accu op (zie de procedure in het hoofdstuk Onderhoud).

DE ACCU MONTEREN

GEVAAR!

Op deutsche machine moet een verzegelde loodaccu worden gemonteerd (GEL of AGM).

Gebruik nooit accu's met vloeibare elektrolyt of zonder verzegeling (WET).

1. Open de afdekking (4) en controller de de accustekker (7) is losgekoppeld.
2. Monteer de accu op de machine en bevestig hem met de juiste band.
3. Sluit de 2 klemmen aan op de polen van de accu.

LET OPI

Let goed op bij het aansluien op de occupolen. De rode kabel要去 worden aangesloten op de pluspool (+) en de Zwarte kabel要去 op de minpool (-) van de accu worden aangesloten.

Als de kabels verkeerd worden aangesloten, kan de acculader beschadigd raken.

1. Sluit de stekker van de accu (7) aan en sluit de afdekking (4)
2. Laad de accu op (zie de procedure in het hoofdstuk Onderhoud).

LET OP!

Er kan een specifiek laadalgorimte nodig zichen voor de gemonteerde accu (GEL/AGM): ga altdn waar een bevoegd Nilfisk-centrum om het laadalgoritme in te latenten stellen dat het beste voor de aangeschafte accu is.

VOOR HET STARTEN VAN DE MACHINE

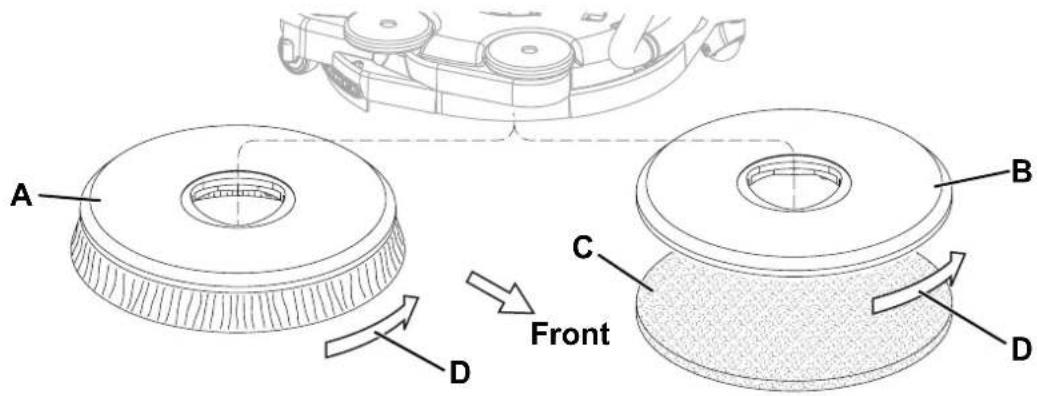

Montage/verwijdering van de borstel/padhouder

OPMERKING

Afnankelijk van het type vloer dat u moet behandelen, kunt u de borstel (A, Afb. 1) of de padhouser (B en C) monteren.

1. Zet het schrobdek van de borstelhouser van de machine iets omhoog en plaats de borstel onder het schrobdek.
2. Draai de programmahendel (31) op het programme (32).
3. Druk tegelijktijd met de drukknop voor toestemming (38) enkele seconden op de hendels voor inschakeling van de borstels (39) zodate de borstel/padhouser wordt aangekoppeld.

Verwijder de borstel/padhouder als volgt UIT het schrobdek:
4. Controller of de programmahendel (31) in stand '0' staat.
5. Zet het schrobdek van de borstelhouser van de machine iets omhoog en koppel handmatig de borstel/padhouder los uit de naaf door deze een slag in de draairichting te draaien (D).

Afbeelding 1

P100407

Beschikbare types borstels en handleiding voor toepassing ervan (alleen suggesties)

	Modellen MIDLITE GRIT 180 MIDGRIT	240 PROLITE UNION	MIX
Algemene reiniging	Beton
	Terrazzovloeren
	Keramiektegels/breukstenen
	Marmer
	Vinyltegels
	Rubberen tegels
Polijsten	Rubberen tegels
	Marmer
	Vinyltegels

De tank met reinigingsoplossing vullen

1. Open de dop (21) en vul de tank (22) met een reinigingsoplossing die geschikt is voor de uit te voeren werkzaamheden. Vul de tank Niet volledig met reinigingsoplossing. Laat het peil tot enkele centimeters onder de rand staan. Houd u aan de verdunningsinstrumenties op het label van het chemische product dat voor de reinigingsoplossing worden gebruikt. De temperatuur van de reinigingsoplossing mag Niet hoger zichn dan 40^ .

WAARSCHUWING!

Gebruik allen vloeibare reinigingsmiddelen die weinig schuimen en nicht brandaar zich; ze要去 geschikt zich voor de machine.

LET OP!

Volg bij gebruik van reinigingsmiddelen voor het reinigen van de vloeren de instructies en waarschuwingen op de etiketten van de flessen.

Draag handschoenen en andere geschikte beschermingsmiddelen voordat u reinigingsmiddelen hanteert.

Afstellenen

1. Druk op de hendel (40) en stel de stand van het stuur (2) af in de gewenste stand.

DE MACHINE STARTEN EN STOPPEN

Starten van de machine

1. Bereid de machine voor zoals werk beschreven in het vorige deel.
2. Draai de programmahendel (31) om de machine in te schakelen en selecteer een van de programme's zoals in de volgende tabel:

Stand Symbol Programma
(32)		Reinigen en drogen. Inschakeling borstel - inschakeling aanzuigsysteme - opening toevoer Reinigingsoplossing
(33)		Reinigen. Inschakeling borstel - Opening toevoer Reinigingsoplossing
(34)		Drogen. Activering borstel - inschakeling aanzuigsysteme

1. Zet de schakelaar voor afstelling van de toevoer van de reinigingsoplossing (36) in een van de volgende twee standen, op basis van de uit te voeren werkzaamheden:

Schakelaar op een druppel: voor het reinigen van vloeren die Niet erg vuil zich; de machine kan in deze stand ongeveer 50 minutes (met gemiddeld 0,25 liter/min) werken.
Schakelaar op twee druppels: voor het reinigen van vloeren die gemiddeld of erg vuil zijn; de machine kan in deze stand ongeveer 25 minuten (met gemiddeld 0,5 liter/min) werken.

1. Houd uw handen op het stuur (2), start de machine door tegelijkkertijd op de drukknop voor toestemming (38) en de hendels voor inschakeling van de borstel (39) te drukken.

OPMERKING

Als het groene lampje voor de indicators voor de acculading (37) gaat branden, is de machine klaar voor gebruik. Als het gele of het rode lampje gaat branden, moet de accu worden opgeladen (zie de procedure in het hoofdstuk Onderhoud).

De machine stoppen

1. Laat de hendels voor inschakeling van de borstel (39) en de drukknop voor inschakeling (38) los.
2. Draai de programmahendel (31) in stand '0' om de machine uit te schakelen.

WAARSCHUWING!

Als u de machine onmiddelijk in welke functie ook要去 stoppen, koppelt u de accustekker (7) los. Herstel de werking van de machine door de stekker wee aan te sluiten.

MACHINE IN GEBRUIK (WASSEN/DROGEN)

1. Start de machine Zoals werden beschreiben in het vorige deel.
2. Houd beside handen op het stuur (2) bij het besturen van de machine en begin met het reinigen/drogen van de vloer.
3. Varieer waar nodig de hoeveelheid reinigingsmiddel die waar de borstel worden gestuurd met de schakelaar (36).
4. Als u waar nodig de trekker in de tegengestelde richting wilt gebruikt, zet u het schrobdek met de hendel op het stuur (2) iota omhoog verwijl de borstel beweegt. Als het schrobdek 180^ is gedraaid, begint u met het reinigen/drogen door de machine te slepen.

Als u wee in de rijrichting wilt werken, manoeuvreert u de machine door deze waar voren te duwen totdat het schrobdek van de borstelhouser (12) in de oorspronkelijke stand staat.

LET OP!

Let zeer goed als u het schrobdek omhoog zet verwijl de borstel draait: het schrobdek draaiit 180^ met onverwachtte bewegingen: let op alle bewegende onderdelen, zorg dat u Niet gegen voorwerpen, muren of personen stoot, of schade of letsel veroorzaakt.

WAARSCHUWING!

Voorkom schade aan de oppervlak van de vloer door de borstel Niet in stilstand te gebruiken; als de machine stilstaat, moet u het draaien van de borstel/pad met de hendels (39) stoppen.

WAARSCHUWING!

Voordat u de borstel/pad verwijdert, moet u het draaien stoppen door de hendels (39) los te lately.

OPMERKING

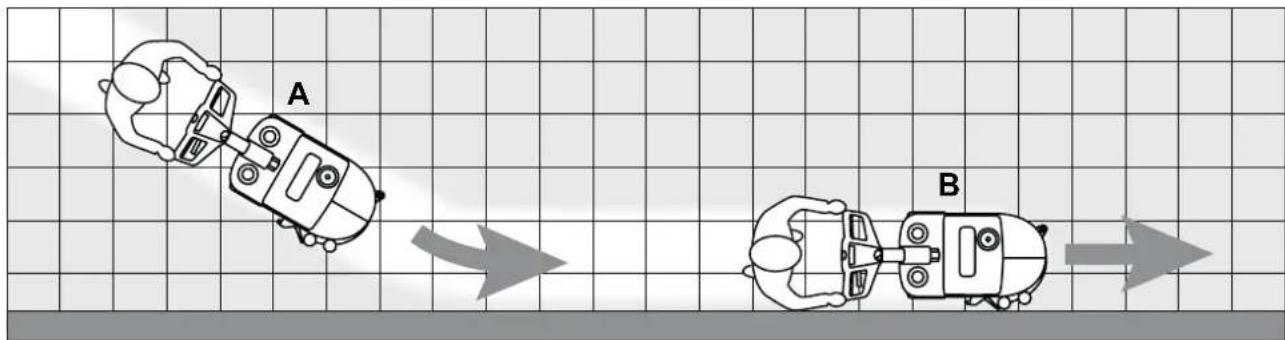

Nilfisk raadt u aan de rechterzijde van de machine eerst richting de muur te latent gaan om de vloer gegen de muur te reinigen/drogen, zoals in afbeelding 2.

Afbeelding 2

P1004108

Afstelling van de voorwaartse beweging van de machine

1. De voorwaartse slelheid van de machine is afhankelijk van het type vloer dat wordt behandeld en van de geselecteerde borstel of pad. U kunt de voorwaartse slelheid afstellen aan de hand van de betreffende procedure in het hoofdstuk Hoofdstuk.

Leeglopen van de accu tijdens de werkzaamheden

1. Zolang het groene lampje voor de acculading (37) brandt, zorgt de accu dat de machine normalaal blijft werkken. Als het groene lampje uit gaat en het gele of rode lampje gaat branden, moet de accu worden opgeladen onder de resterende lading van de accu minimaal is.

WAARSCHUWING!

Als de accu hijna leeg is, mag u Niet door blijven werken om schade aan de accu en een kortere levensduur te voorkomen.

DE MACHINE TRANSPORTEREN/PARKEREN

Ga als volgt te werken bij het transporteren/parkeren van de machine.

1. Controller of de programmahendel (31) in stand '0' staat.
2. Pak het stuur (2) vast en zet het schrobdek met borstelhouser van de machine iets omhoog. Houd de machine in deze stand en duw hem waar nodig.
3. We raden u aan na de werkzaamheden de borstel/pad te verwijderen zodat zich Niet over de vloer slept en natte strepen awhile.

DE TANKS LEGEN

Een automatisch sluitsystem met vlotter (25) zorgt dat het aanzuigsystem缜eer als de vuilwatertank (23) vol is. Als het aanzuigsystem is geblokkeerd, dan merkt u dit omdat de motor van het aanzuigsystemeer lawaai maakt of de vloer nicht worden gedroogd.

WAARSCHUWING!

Wanner het aanzuigsysteme per ongeluk worden uitgeschakeld (bijvoorbeeld wanner de vlotter erder ingrijpt als de machine met een plotselinge beweging worden stopgezet), kunt u het systeme waar activeren door de programmahendel (31) in stand '0' te zetten en te controleren of de vlotter in het rooster (25) tot het niveau van het water is gedaald; start het aanzuigsysteme wee door de programmahendel (31) te draaien.

Als de vuilwatertank (23) vol is, kurz u de tank als volgt legen.

De vuilwatertank legen

1. Controller of de programmahendel (31) in stand '0' staat.
2. Duw de machine waar de aangewezen verzamelzone.
3. Verwijder de transparante afdekking (24).

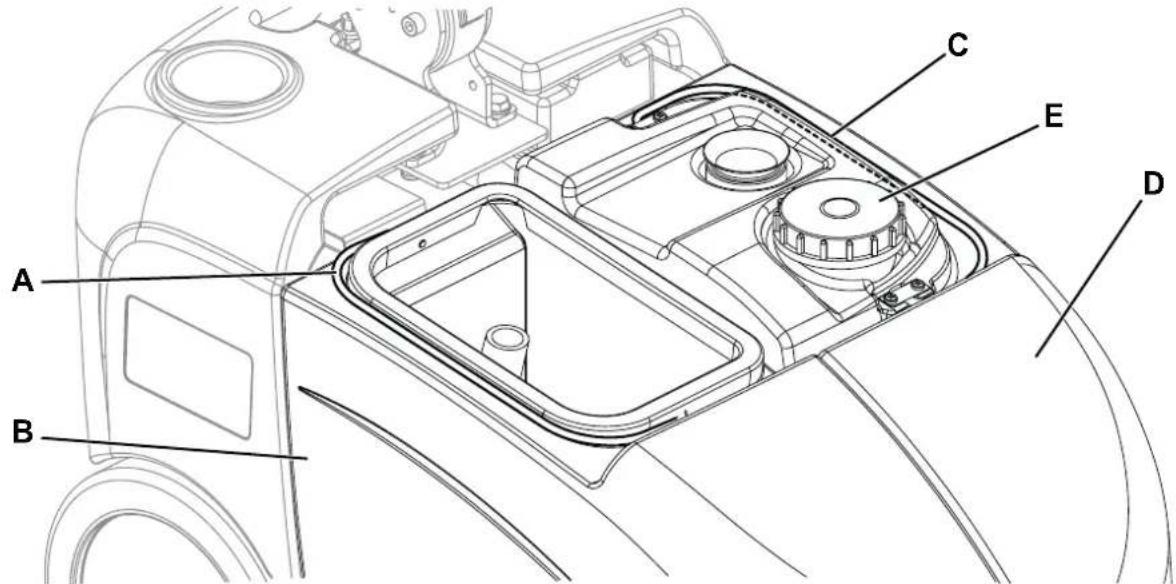

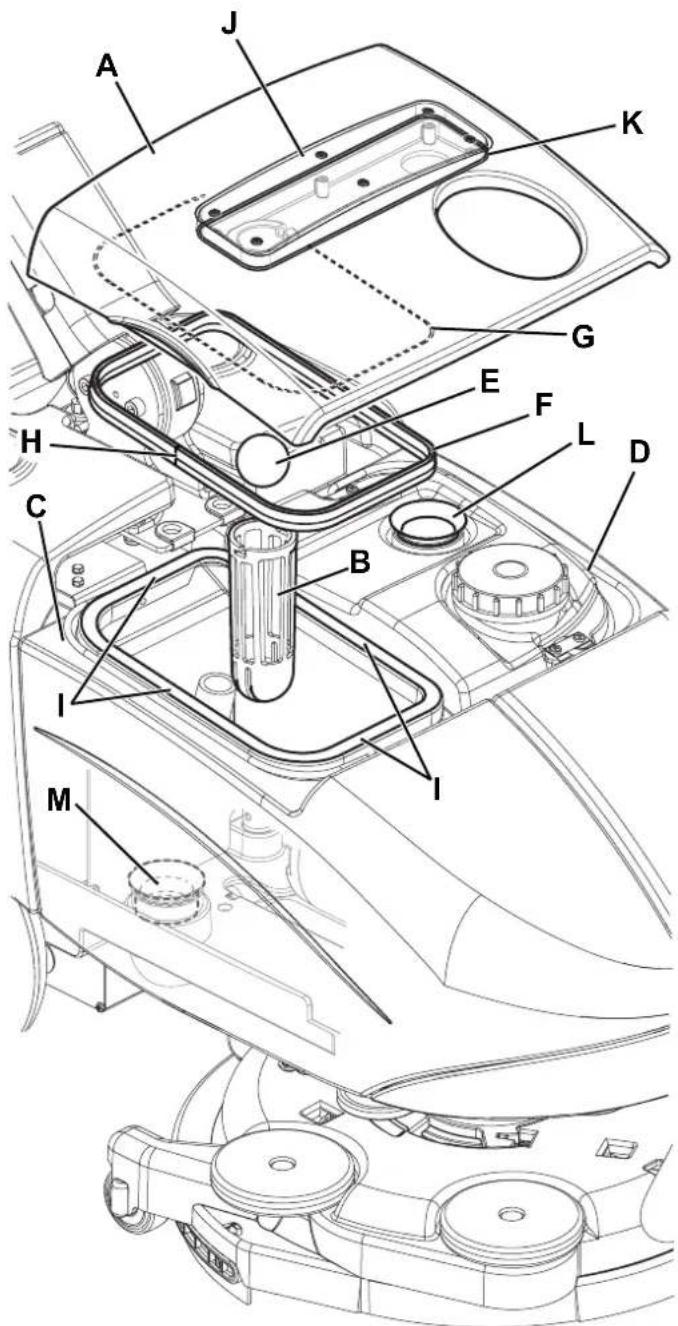

4. Pak de handgreep (A, Afb. 3) vast en zet de vuilwatertank (B) omhoog.
5. Leeg de vuiwatertank. Vul het reservoir na de werkzaamheden met schoon water.
6. Zet het reservoireer in de houder op het frame en de transparante afdekking.

Tank met reinigingsoplossing legend

1. Voer de Voorgaande punten 1 tot en met 3 UIT.
2. Pak de handgreep (C, Afb. 3) vast en zet de tank met reinigingsoplossing (D) omhoog.
3. Open de kraan (E) en leeg de tank met reinigingsoplossing. Vul het reservoir na de werkzaamheden met schoon water.
4. Zet het reservoir weer in de houder op het frame en de transparante afdekking.

Afbeelding 3

P100409

NA GEBRUK VAN DE MACHINE

Als u klaar bent, moet u de volgende handelingen uitvoeren voordat u machine achechterlaat:

1. Leeg de tanks (23 en 22) aan de hand van de specifieke delen in de handleiding.
2. Voer de onderhoudswerkzaamheden uit die na gebruik van de machine moeten worden uitgevoerd (zie het hoofdstuk Onderhoud).
3. Zet de machine op een droge, schone plaats en houd de borstel/padhouder en de rubbers van de trekker gedemonteerd of omhoog.

LANGE PERIODE VAN STILLSTAND

Als de machine langer dan 30 Tage nicht worden gebrukt, is het raadzaam de volgende handelingen uit te voeren:

1. Voer de handelingen uit zoals beschreiben in het vorige.Deel.
2. Open de afdekking (4) en koppel de accustekker (7) los.
3. Zet de machine op een schone, droge plek.

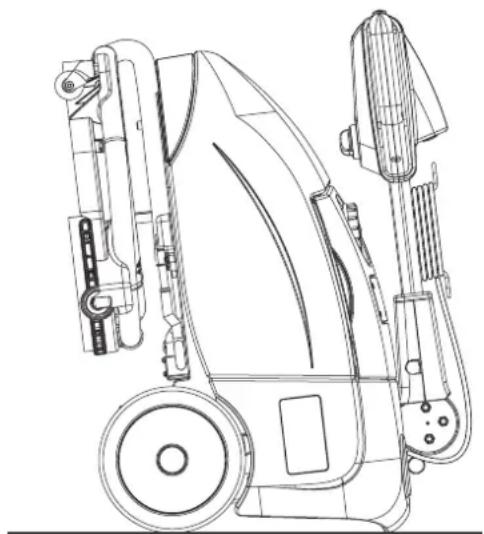

4. Draai het stuur (2) waar voren enplaats de machine, zoals aangegeven in afbeelding 4, voor een betere bescherming van de borstel en de rubbers van de trekker.

Afbeelding 4

P100410

ONDERHOUD

De levensduur van de machine en de optimale veilige werkking ervan worden geholpen door nauwkeurig en regelmatig onderhoud. Hieronder staat het verkorte schema voor regelmatig onderhoud. De aangegeven perioden zich afhankelijk van de specifieke werkomstandigheden en worden bepaald door de verantwoordelijke persoon voor onderhoud.

LET OPI!

De onderhoudswerkzaamheden moeten worden uitgevoerd op een uitgeschakelde machine, waar bij de accu en de kabel van de acculader zich ontkoppeld.

Lees altijd alle instructies in het hoofdstuk Veiligheid.

Alle regelmatige of buitengewone onderhoudswerkzaamheden moeten worden uitgevoerd door bevoegd personeel of bij een bevoegd servicecentrum. In deze handleiding worden alleen de eenvoudigste en meest voorkomende onderhoudswerkzaamheden beschreiben.

OPMERKING

De procedures voor de onderhoudswerkzaamheden die Niet in het vastgelegde onderhoudsschema staan, vindt u in de werkplaatshandelieing, die bij de verschillende servicecentra ligt.

ONDERHOUDSSCHEMA

Procedure	Dagelijks, na gebruik van de machine	Wekelijks Maandelijks Jaarijks
De accu opladen
Reiniging van de trekker
Reiniging van de borstel
Reiniging van de tanks en van het aanzuigrooster
Controle en/of verranging van de rubbers van de trekker
Controle en reiniging van de klep voor de reinigingsoplossing (1)
Controle en/of verranging van de draaikoppelingen voor het schrobdek van de borstelhouder			(1)

(1) Zie voor de betreffende procedure de werkplaatshandelieing.

DE ACCU OPLADEN

OPMERKING

Laad de accu op als het gele of rode lampje brandt of na afloop van de werkzaamheden. Houd de accu altiijd opgeladen, omdat de levensduur van de accu dan langer is.

WAARSCHUWING!

Als de accu leeg zich, zorg dan dat deze dat Niet te lang blijft, odomat de levensduur van de accu anders minder worden.

Controleer minstens een keer per week of de accu voloende is opgeladen.

1. Zet de machine op een vlakke ondergrond.
2. Controller of de programmahendel (31) in stand '0' staat.
3. Sluit de kabel (10) van de acculader opnieuw aan op het stroomnet [de spanning en de freiuentie van het stroomnet要去en overeenkomen met de waarden van de acculader, zie hetplaatje (1) op de machine].

OPMERKING

Als de acculader op het stroomnet is aangesloten, worden alle functies van de machine automatisch uitgeschakeld. Het rode en gele lampje van de controelampjes voor de laadstatus van de accu (37) geen aan of de acculader bezig is de accu op te laden.

1. Als het groene lampje van de controelampjes voor de laadstatus (37) blijdt branden, is de laadcclus van de accu voltoid.
2. Wanner de accu's volledig+zijn opgeladen, koppelt u de kabel (10) van de accelader los van het stroomnet en bevestigt u deze in de betreffende bevestiging (11).
3. De machine is nu klaar voor gebruik.

OPMERKING

Zie voor meer informatie over de werking van de acculader (9) de betreffende handleiding.

AFSTELLING VAN DE VOORWAARTSE BEWEGING VAN DE MACHINE

OPMERKING

De snelheid en beweging rechtuit van de machine kuren varieren op basis van de te behandelen vloer en of de borstel of pad worden gebruikt.

Voer de nodige afstellingen uit door als volgt te werk te gaan.

1. Verwijder de vuilwatertank en de tank voor de reinigingsoplossing.

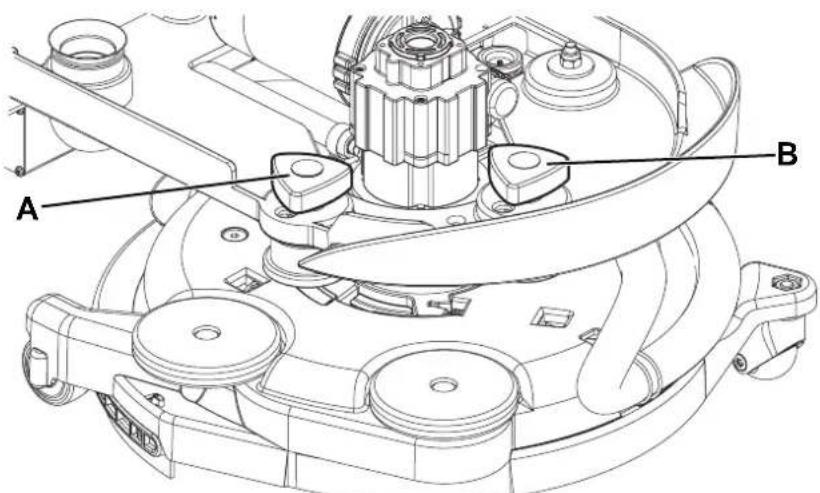

2. Stel de voorwaartse sleidid van de machine met het wieljtje (A, Afb. 5) als volgt af:
3. Draai het wieltje maar links om de rijsnelheid van de machine te verhogen.
4. Draai het wielte waar rechts om de rijnselheid van de machine te verlagen.
5. Als de machine afwikt van de rechte lijn, kut u dit corrigeren door het wieltje (B) rechtsom of linksom te draaien, zodat de machine wee in een neutrale lijn rijdt.
6. Monteer de tanks na het afstellen weeer zoals beschreven in het hoofdstuk Gebruik.
7. Als de machine maar voor gebruik is, voer de praktische controles van de machine dan uit. Herhaal punten 1 tot en met 4 als uog meer afstellingen moet uitvoeren.

Afbeelding 5

P100413

REINIGING VAN DE TREKKER

OPMERKING

De machine werkt alleen goed als de trekker schoon is en als de rubbers in goede staat+zijn.

LET OP!

Wij raden u aan werkhandsochoenen te dragen als u de trekker reinigt,ondat er vuil aan kan blijven hangen.

1. Zet de machine op een vlakke ondergrond.
2. Controller of de programmahendel (31) in stand '0' staat en koppel de accustekker (7) los.
3. Draai het schrobdek van de borstelhouser/padhouser (12) linksom tot de aanslag.

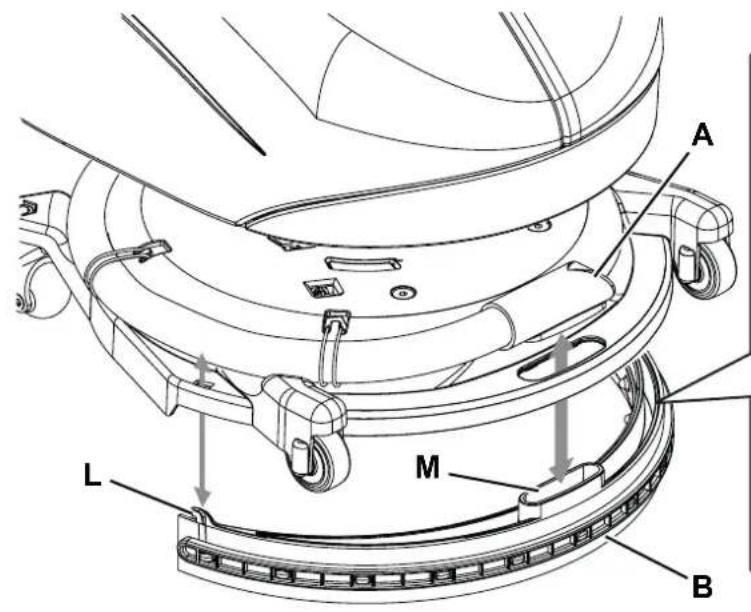

4. Ontkoppel de aanzuigslang (A, Afb. 6) van de trekker.
5. Haal de trekker (B) los uit het schrobdek.
6. Spoel en reinig de trekker. Haal met name de vuiltjes en troep uit de geleidingsruimten (C) en uit de aanzuigopening (D).
7. Controller of de voorste rubber (E) en dechterste rubber (F) heel zijn en geen sden of scheuren vertonen. Als dat wel het geval is,要去en ze worden verrangen (zie de procedure in het volgende hoofdstuk).
8. Monteer de onderdelen weir in de omgekeerde volgorde van demontage terug.

CONTROLE EN VERVANGING VAN DE RUBBERS VAN DE TREKKER

1. Reinig de trekker zoals worden beschreiben in het vorige.Deel.

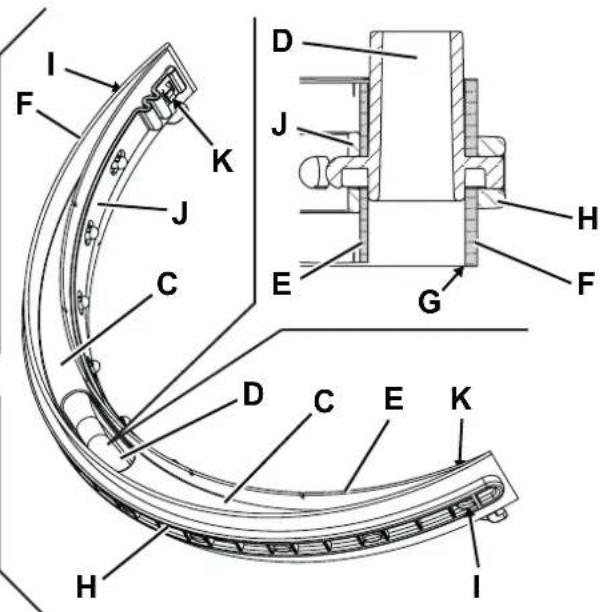

2. Controller of de Voorste rubber (E, Afb. 6) en de achterste rubber (F) heel zich en geen snaeden of scheuren vertonen. Als dat wel het geval is,要去en ze worden verrangen. Dat doet u als volgt. Controller ook of de Voorste rand (G) van de achterste rubber Niet is verslen. Als dat wel het geval is, kan de rubber zich kapot gaan. Vervang deze door een van de andere drie randen die nog heel zich. Als de andere randen ook verslen zich,要去 u de rubber verrangen. Dat doet u als volgt:

3. Verwijder de elastische bevestigingsband (H) door deze uit de steunen (I) te halen.

4. Vervang (of keer om) de voorste rubber (F) enplaats de elastische bevestigingsband waarervoug.
5. Verwijder de bevestigingsband (J) door deze uit de steunen (K) te halen.

6. Vervang (of keer om) de Voorste rubber (E) enplaats de bevestigingsbandeer terug.

7. Monteer de trekker (B) door voorzichtig de haken (L) en de aanzuigopening (M) in de houder van het schrobdek van de borstelholders te steken.

8. Sluit de aanzuigslang (A) aan op de trekker.

Afbeelding 6

P100411

REINIGING VAN DE BORSTEL

OPMERKING

Wij raden u aan werklandschoenen te dragen als u de borstel reinigt odomat er vuil aan kan blijven hangen.

1. Verwijder de borstel van de machine Zoals werden beschreven in het hoofdstuk Gebruik.
2. Reinig en spoel de borstel met water en reinigingsmiddel.
3. Controller of de haren van de borstel heel zich en Niet overmatig versleten. Anders moet de borstel worden verrangen.

REINIGING VAN DE TANKS, DE AFDEKKING EN HET AANZUIGROOSTER

1. Duw de machine waar de aangewezen verzamelzone.
2. Controller of de programmahendel (31) in stand '0' staat en koppel de accustekker (7) los.
3. Verwijder de afdekking (A, Afb. 7), en reinig en spoel de afdekking zich en het aanzuigrooster (B) met schoon water.
4. Haal het water UIT de tanks (C en D) en reinig ze.
5. Demonteer waar nodig het rooster (B) en de vlotter (E); reinig ze zorgvuldig en plaats ze terug.
6. Controller of de pakking (F) van de afdekking van de vuilwatertank heel is.

OPMERKING

De pakking (F) zorgt dat er voldoende druk worden opgebouwd in de tank. Dat is nodig om het vuile water maar binnen te zuigen.

Vervang waar nodig de pakking (F) door deze uit de bevestiging (G) op de afdekking te halen. Als u de nieuwe pakking monteert, moet u de bevestiging (H)plaatsen in het gebied dat in de afbeelding worden aangegeven.

1. Controller of ook alle oppervlakken (I) waarmee de pakking (F) contact maakt schoon zich en geschikt voor bevestiging van de pakking zich.
2. Controller de aanzuigleiding (J) en de pakking (K); reinigmente zorgvuldig waar nodig.
3. Plaats de afdekking van de vuilwatertank (A) terug.

DE PAKKINGEN VAN HET AANZUIGSYSTEEM REINIGEN

OPMERKING

De pakkingen (L) en (M) zorgen dat er voldoende druk worden opgebouwd in het systeme. Dat is nodig om het vuile water maar binnen te zuigen.

1. Zet de machine op een vlakke ondergrond.
2. Controller of de programmahendel (31) in stand '0' staat en koppel de accustekker (7) los.
3. Open de afdekking (A, Afb. 7) en controller of de pakking (L) van de motor van het aanzuigsystem heel is. Vervang waar nodig de pakking door dezeuit de bevestiging te halen.
4. Verwijder de vuilwatertank (C).
5. Controller of de pakking (M) van de leiding voor het vuile water heel is. Vervang waar nodig de pakking.
6. Reinig deutsche zorgvuldig en plaats terug.

Afbeelding 7

P100412

CONTROLE/VERVANGING/HERSTellen VAN DE ZEKERINGEN

1. Zet de machine op een vlakke ondergrond.
2. Controller of de programmahendel (31) in stand '0' staat en koppel de accustekker (7) los.
3. Open de afdekking (4) en contrôleer of de volgende zekeringen zich gesprongen of Niet intact zich (Afb. 8):

(A): Herstelbare zekering F1 (35 A), motor voor de borstel.
(B): Bladzekering F2 (30 A), aanzuigmotor.
(C): Bladzekering F3 (5 A), extra functions

Herstel of verrang eventueel de zekering nadat u de

zekering hebt gecontrolererd en de eventuele oorzaak hebt weqgenomen.

1. Sluit de afdekking (4).

Afbeelding 8

P100414

STORINGEN LOKALISEREN

Probleem Waarschijnlijkeoorzaak Herstelactie
De motoren starten nicht; er brandt geen enkele lampje.	Stekker van de accu losgekoppeld. Sluit aan.
	Accu—helemaal leeg.	Neem contact op met het Nilfisk-servicecentrum om de accu te lately herstellen of verrangen.
	Zekering F3 defect. Vervang deze.
De motor van de borstel werkt nicht. Zekering F1 gesprongen. Herstel de zekering.
De motor van het aanzuigsystem start nicht.	Zekering F2 defect. Vervang deze.
Er worden onvoldoende vuil water aangezogen.	De vuilwatertank is vol. Maak deze leeg.
	Aanzuigrooster beschadigd of vlotter gesloten. Reinig het rooster en controllerer de vlotter.
	Aanzuigslang ontkoppeld van de trekker of schade. Aansluten of verrangen. (*)
	Vuile trekker of rubbers van de trekker versleten of beschadigd.	Reinig de trekker of verrang de rubbers.
	De afdekking van de vuilwatertank is Niet correct afgesloten of de pakkingen zijn stuk.	Controller en/of reinig de contactzone of verrang de pakkingen.
	Het filter van de aanzuigmotor is vuil. Reinigen.
Er is onvoldoende toevoer van reinigingsmiddel waar de borstel/pad.	De leiding voor het reinigingsmiddel is vuil/verstopt. Reinigen.
	Magneetklep defect. Vervangen. (*)
De trekker veroorzaakt strepen op de vloer.	Er zitten afvaldeeltjes onder de rubbers van de trekker.	Verwijder het vuil.
	Rubbers van de trekker versleten, gespleten of gescheurd.	Vervang de rubbers.
Als de accumulator op het stroomnet wordt aangesloten, gaan de 3 lampjes op de handgreep branden en de accu laadt Niet op.	De accu is beschadigd of te leeg.	Neem contact op met het Nilfisk-servicecentrum om de accu te lately herstellen of verrangen.
Als de accumulator op het stroomnet wordt aangesloten, gaan het gele lampje op de handgreep knipperen en de accu laadt Niet op.	De accu is Niet goed op de machine aangesloten. Controleer de accuaansluitingen.
Als de accumulator op het stroomnet wordt aangesloten, gaan het rode lampje op de handgreep knipperen en de accu laadt Niet op.	Er is een storing in de accumulator. Vervangen. (*)
Als de laadprocedure voor de accu is voltooid, gaat het rode lampje op de handgreep knipperen.	De accu is Niet volledig opgeladenijdens de maximaal toegestane tijd.	Herhaal de laadprocedure voor de accu. Als het probleem Niet verdwijnt, verrang de accu.

(*) Onderhoud uit te voeren door een bevoegt servicecentrum van Nilfisk.

OPMERKING

De machine kan nicht werken zonder acculader.

Als u problemen heeft met de acculader, kurz u het Beste contact opnemen met een bevoed servicecentrum.

Neem voor meer informatie contact op met de servicecentra van Nilfisk. Zij beschikken over de servicehandleiding.

VERWIJDERING

Als de machine worden afgedankt, moet hij maar een bevoegd verwijderingbedrijf worden gebracht.

Voordat de machine wordt afgedankt, moeten de volgende materialen worden verwijderd en gescheiden en verrolgens volgens de geldende milieuunormen waar de betreffende afvalverwerkingsbedrijven worden gebracht:

Accu
- Borstels
Kunststoff slangen en onderden
Elektrische en elektronische onderdelen (^)
() Raadpleeg met name voor het afdanken van elektrische en elektronische onderdelen uwplaatselijke Nilfisk-kantoor.
