ICA 2400 - Amplificateur de puissance PEAVEY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ICA 2400 PEAVEY au format PDF.
| Type de produit | Amplificateur de puissance |
| Caractéristiques techniques principales | 2 canaux, technologie Class D, faible distorsion |
| Alimentation électrique | 230 V AC, 50/60 Hz |
| Dimensions approximatives | 483 x 88 x 350 mm |
| Poids | 8,2 kg |
| Puissance de sortie | 2400 W (1200 W par canal sous 4 ohms) |
| Impédance | 4 ohms, 8 ohms |
| Fonctions principales | Protection contre les surcharges, limiteur de puissance, refroidissement actif |
| Entretien et nettoyage | Nettoyage régulier des grilles de ventilation, vérification des connexions |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange via le service client Peavey |
| Informations générales | Idéal pour les concerts, événements en direct et installations fixes |
FOIRE AUX QUESTIONS - ICA 2400 PEAVEY
Questions des utilisateurs sur ICA 2400 PEAVEY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur de puissance au format PDF gratuitement ! Retrouvez votre notice ICA 2400 - PEAVEY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ICA 2400 de la marque PEAVEY.
MODE D'EMPLOI ICA 2400 PEAVEY
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.
ATTENTION: Risques de choc électrique — NE PAS OUVRIR!
ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être reparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey agréé.
AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce manuel.
Félicitations d'avoir choisi un Architectural Acoustics ICA™ (Industrial Contractor Amplifier) de Peavey Electronics. Veuillez lire attentivement ce manuel, surtout les CONSIGNES DE SECURITE à la page 18, qui contiennent des informations essentielles pour le bon fonctionnement de votre amplificateur. De plus, veuillez remplir et nous retourner la Registration Card fournie avec votre matériel.
Les amplificateurs de la série ICA instaurent de nouveaux standarts en terme de qualité et de flexibilité, jamais atteints à ce jour. Les différents modèles de la gamme ICA sont prévus pour délivrer un signal sous 4ohms, en 70,7Volts ou en 100Volts. Ceci permet d'éviter l'addition de transformateurs pour une utilisation en ligne 70,7Volts ou 100Volts et fait que ces amplificateurs conviendront à de très nombreuses utilisations.
Les amplificateurs de la série ICA sont assemblés à partir de composants de très haute qualité, et possèdent un système de sécurité qui protège votre matériel contre d'éventuels problèmes d'utilisation.
Si vous avez besoin d'assistance pour l'installation ou l'utilisation de ce matériel, n'hésitez pas à contacter le service après-vente Peavey Electronics ou votre revendeur agréé. Nous apprécions toutes remarques ou suggestions nous permettant d'améliorer nos produits ou services.
DEBALLAGE
Inspectez votre unité durant son déballage. Si vous constatez le moindre problème, notifiez-le immédiatement auprès de votre revendeur. Assurez-vous de garder les emballages d'origine, si jamais vous deviez renvoyer votre unité chez Peavey Electronics, l'un de ses centres techniques ou votre revendeur.
INSTALLATION
Les amplificateurs de la série ICA sont de type 2 ou 3-unités-rack, d'une profondeur de 15 3/4" (400 mm) pouvant être installés dans un support standard 19" rack. Sur tous les modèles, vous trouverez les fixations sur la face avant.
MISE EN ROUTE
- Installez votre amplificateur dans son emplacement d'utilisation. Assurez-vous qu'il soit accessible (panneau arrière et avant) et que l'emplacement choisi permette une bonne circulation d'air pour le système de refroidissement. Pour plus d'informations, reportez-vous aux paragraphes INSTALLATION et SYSTEME DE REFROIDISSEMENT.
- Connectez les entrées au bloc de connexions (Input) situé sur le panneau arrière. Utilisez en fonction de vos besoins les entrées appropriées (Stéréo, Parallèle et Bridge). Pour plus d'informations, reportez-vous aux paragraphes SIGNAL D'ENTREE et CONNEXIONS ENTREES.
- Connectez les enceintes au bloc de connexions (Output) situé sur le panneau arrière. Utilisez en fonction de vos besoins les entrées appropriées (Stéréo, Parallèle et Bridge). Pour plus d'informations, reportez-vous aux paragraphes CONNEXIONS SORTIES.
- Connectez votre unité à une alimentation électrique adéquate. Pour plus d'informations, reportez-vous aux paragraphes CONNECTEUR D'ALIMENTATION IEC.
- Mettre l'interrupteur 3-positions situé sur le panneau avant sur ON et tourner les contrôles de gain situés sur le panneau arrière jusqu'au niveau désiré.

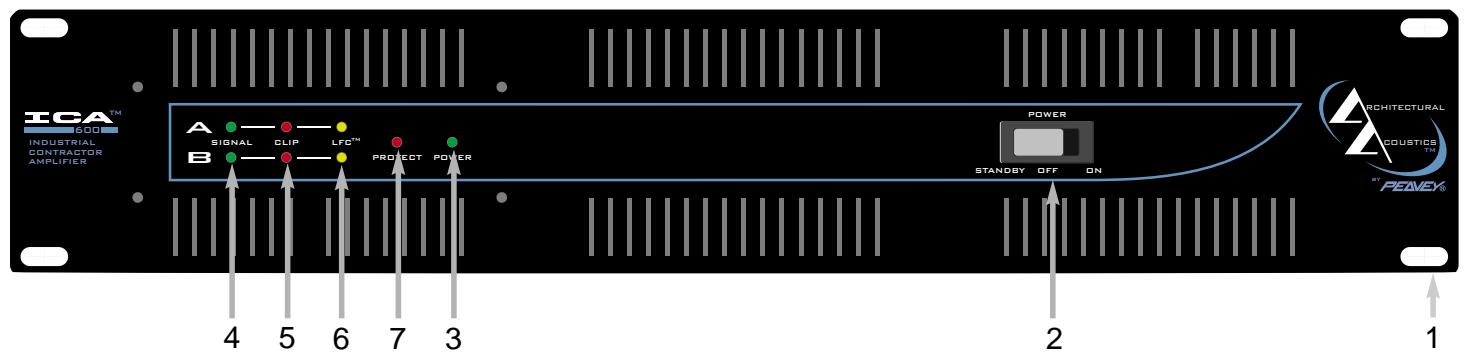

Chaque unité possède un panneau avant au format Rack.
2. INTERRUPTEUR 3-POSITIONS D'ALIMENTATION
La “Mise en Route-Arrêt séquentiel contrôlable à distance” est disponible sur tous les modèles. Le sélecteur est sur ON en position extérieure (droite), sur OFF dans la position intermédiaire et sur STANDBY en position intérieure (gauche). Dans cette dernière position, la mise en route et l’arrêt de votre unité peuvent être controlés à distance. Référez-vous au paragraphe MISE EN ROUTE / ARRET SEQUENTIELS pour plus d’informations.
3. LED D'ALIMENTATION
Cette Led s'illumine quand l'unité est sous tension.
4. LED DE SIGNAL
Chaque canal possède une Led s'illuminant lorsque son signal d'entrée dépasse 1 volt.
5. LED DE PROTECTION - CLIP
Chaque canal possède une Led s'illuminant lorsque lorsque son circuit de protection se met en marche. Référez-vous au paragraphe SYSTEMES DE PROTECTION pour plus d'information.
6. LED LFC ^TM
Chaque canal possède une Led d'indication Load Fault Correction. Cette Led s'illumine lorsque le canal détecte une charge de sortie non conforme. Un circuit de protection réduira automatiquement le gain permettant à l'amplificateur de travailler sans risque avec cette charge. Référez-vous au paragraphe SYSTEMES DE PROTECTION pour plus d'information.
7. LED DE PROTECTION
Si l'unité vient d'être mise sous tension ou a détecté un problème, cette Led s'illuminera.

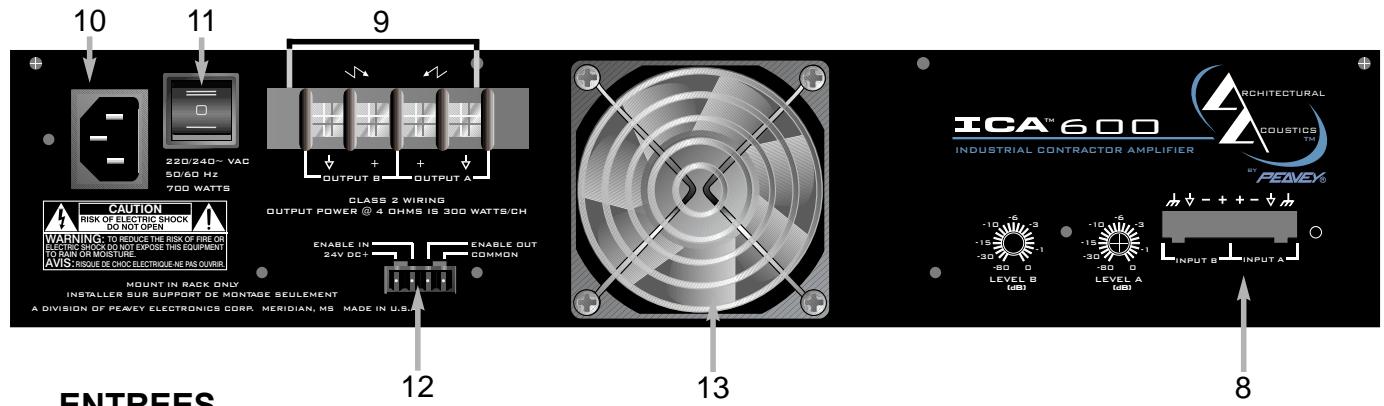

PANNEAU ARRIERE
Les Amplificateurs ICA™ sont équipés d'un bloc d'entrée permettant d'y insérer une prise 4-connecteurs Phenix par canal. Il vous est possible de relier la masse du signal audio à celle de votre unité grâce à ces connections.
9. SORTIES
Ce bloc est prévu pour recevoir les connexions des enceintes. Il est prévu pour du fil dénudé ou équipé d'une cosse à fourche. Il est prévu pour connecter jusqu'à 2 câbles dénudés de 6mm ^2 par terminal.
10. CONNECTEUR D'ALIMENTATION IEC
Un connecteur d'alimentation IEC est situé sur le panneau arrière de votre unité. Un câble IEC est nécessaire pour la connection à la source d'alimentation (fourni).
11. DISJONCTEUR
Il est situé dans le coin supérieur gauche du panneau arrière. Si celui-ci est désengagé (position sortie), enfoncez-le pour remettre l'unité en condition de fonctionnement. Si le disjoncteur continue à se désengager, votre unité a besoin d'être vérifiée par un technicien. N'insistez pas sur le disjoncteur car vous risquez d'endommager sérieusement votre ampli.
12. CONNECTEUR DE CONTROLE A DISTANCES
Les amplificateurs de la série ICA™ possèdent un mode de fonctionnement contrôlable à distance, activé quand le sélecteur d'alimentation est en position STANDBY. L'unité se mettra en fonction à la réception d'un signal de 12 à 24 Volts entre les pins ENABLE et COMMON(masse). Si aucun signal n'est recu (ou le circuit ouvert), l'ampli se mettra en mode passif (pas d'amplification). Vous pouvez chainer plusieurs amplis ICA en connectant toutes les pins +24V ensembles, les pins COMMON ensembles et la pin ENABLE OUT à celle ENABLE IN de l'unité suivante. Un connecteur inter-unité est fourni.
13. GRILLE DE VENTILATEUR
Un ventilateur à vitesse variable assure la ventilation de votre unité. Ne couvrez pas cette entrée. Le ventilateur ne fonctionne que lorsque les radiateurs de votre unité le nécessite.
OPERATION
ALIMENTATION ELECTRIQUE
La consommation électrique des unités ICA™ est noté: “idle”(en veille), 1/8 puissance maximale (condition typique musicale), 1/3 puissance maximale, et puissance maximale. Cette dernière est limitée par la présence d’un disjoncteur. Consultez la feuille de spécificité pour connaître les besoins de votre unité. Le voltage doit être le même que celui annoté à l’arrière de votre unité. Les dommages causés par une alimentation inadaptée ne sont pas couverts par la garantie. NOTE: Toujours mettre hors tension et débrancher de l’alimentation avant de procéder à des connexions audio. Par mesure de sécurité, toujours positionner les contrôles de gain situés sur le panneau arrière au minimum lors de la mise sous tension initiale.
REFROIDISSEMENT
Les unités de la série ICA utilisent un système d'air forcé pour maintenir une température de fonctionnement. La circulation d'air est assurée par un ventilateur à vitesse variable monté sur le panneau arrière et des grilles d'échappement sur le panneau avant. Le ventilateur ne se met en fonctionnement qu'à partir d'une température interne de 45° C. Assurez-vous qu'il y ait suffisamment d'espace autour de votre unité pour ce circuit d'air. NOTE: Si vous installez votre unité dans un support Rack, n'utilisez pas les portes avant et arrière sans prévoir un système de surpression sur l'arrière, en prévision des besoins en air frais lors du fonctionnement. L'air doit pouvoir circuler sans contrainte vers l'entrée (panneau arrière) et depuis la sortie (panneau avant).
HIBERNATION™
Toutes les unités de la série ICA sont équipés d'un circuit Hibernation. La consommation électrique et le dégagement calorifique sont reduits au minimum si aucun signal n'est recu en entrée pour plus d'une minute. Dès qu'un signal est recu, Hibernation restaure le mode de fonctionnement de l'amplificateur. Les besoins électriques lorsque Hibernation est actif correspondent à ceux notés "Idle"(en veille).
EMISSIONS THERMIQUES
Le concepteur de votre installation devrait préciser les besoins exacts de votre système. Référez-vous aux spécifications notées à la fin de ce manuel pour plus d'informations.
CONNECTEURS D'ENTREE
Le connecteur d'entrée accepte aussi bien les signaux audio symétriques et asymétriques. Dans le cas d'une source asymétrique, connectez la pin (-) du bloc de connexions à la masse de ce bloc. Si la pin (-) est laissée non-connectée, il en résultera une perte de gain de 6 dB.
CONFIGURATION DU SIGNAL D'ENTREE
Les unités ICA™ peuvent fonctionner en stéréo (2 canaux), en pont (Bridge) ou en parallèle (même signal sur les 2 canaux).
Pour envoyer le même signal aux 2 canaux (Mode Parallèle), connectez normalement le canal A, et connectez ensemble les bornes positives des 2 entrées puis les bornes négatives des 2 entrées. Chaque canal recoit le même signal mais agit indépendamment (La connexion des enceintes est semblable à un mode Stéréo).
Le Mode Pont (Bridge) convertit votre unité en un amplificateur mono-canal dont la puissance est égale à la somme des puissances de chaque canal d'origine et la charge minimale est la somme
des charges minimales de chaque canal. Chaque canal agit en inversion par rapport à l'autre, en connectant la pin (-) du canal A à la pin (+) du canal B et la pin (+) du canal A à la pin (-) du canal B. Le signal d'entrée est connecté normalement aux pin (+) et (-) du canal A. Les 2 contrôles de gain agiront sur la puissance du signal, et doivent être à la même valeur (de préférence 0dB). Les hauts-parleurs sont connectés aux bornes (+) de chaque canal. Ne jamais connecter un côté des hauts-parleurs à la masse en mode Pont car les 2 côtés sont dits "chauds". Si un panneau de cablâge de sortie (Patch Panel) est utilisé, toutes les connexions doivent être isolées indépendamment et par rapport au panneau. Les unités de la série ICA permettent une charge minimum de 8 ohms en Mode Pont, ce qui équivaut à 4 ohms par coté en Mode Stéréo. Une charge inférieure activerait le circuit de protection de charge ainsi que celui de protection thermique.

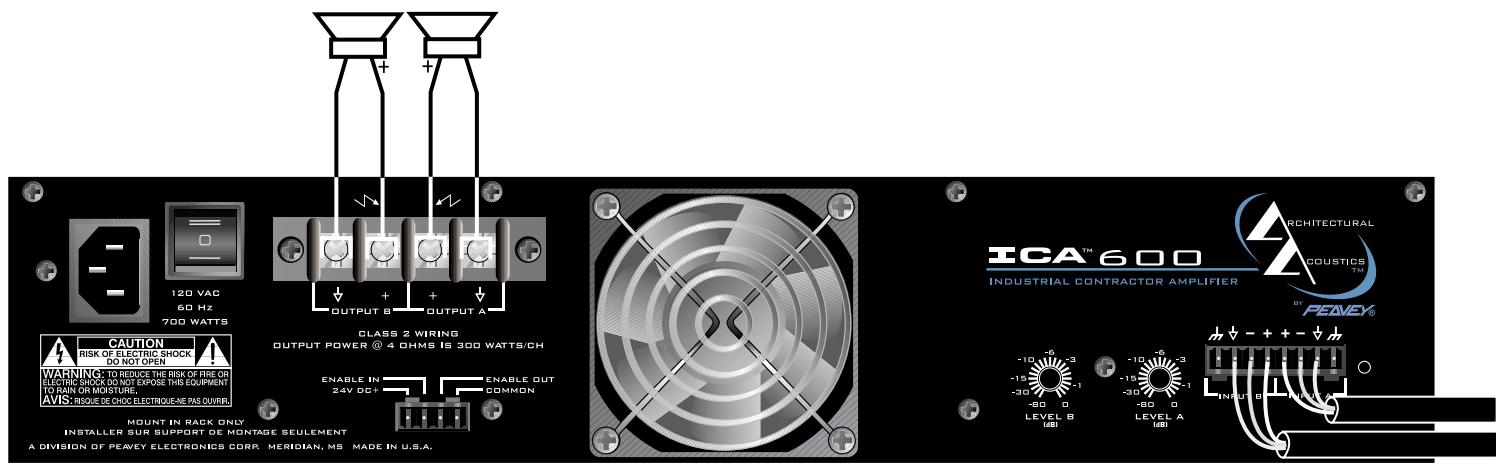

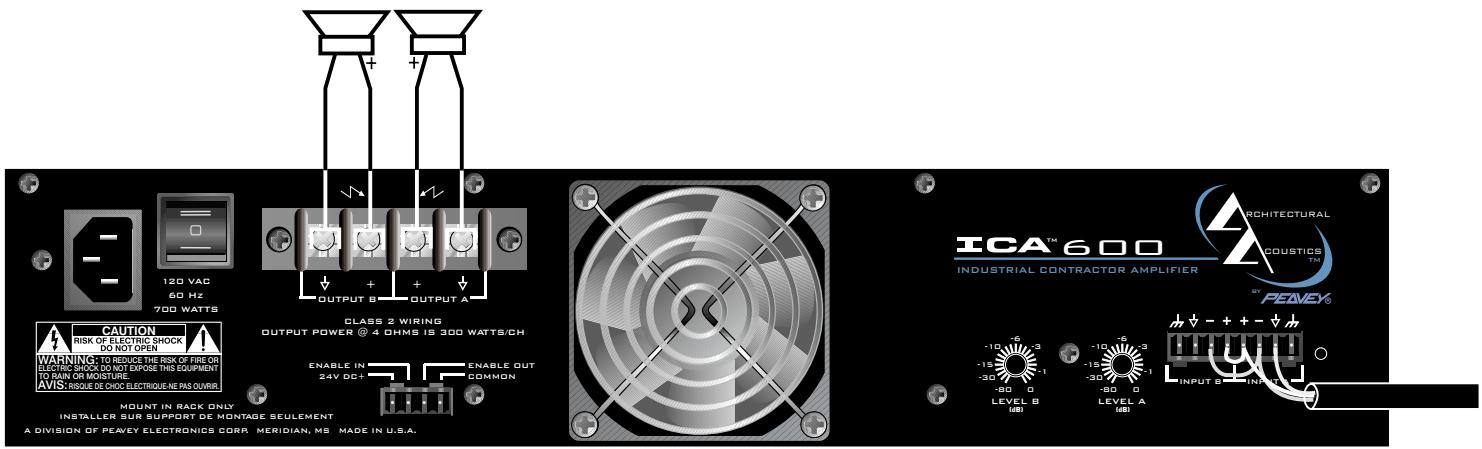

STEREO MODE CONNECTION DIAGRAM
Assurez-vous que votre unité est déconnectée de l'alimentation avant de toucher les connecteurs de sortie. Consultez la charte de câblage à la fin de ce manuel pour minimiser les pertes. Assurez-vous également que la charge totale ne soit pas inférieure à celle recommandée pour votre unité
MASSE DU SIGNAL
Le bloc de connexions d'entrée (INPUT) permet d'unifier les masses de votre unité et du signal audio. Si possible, les différentes masses doivent être connectées ensemble. Néanmoins, surtout si l'unité est ajoutée à un système existant, cela peut créer une "boucle de masse" engendrant un bruit parasite. Si ce phénomène se présente, ne connectez la masse du câble qu'à la masse de l'entrée audio. Cette dernière est également connectée à la masse de l'alimentation de façon interne, et allouera une différence de potentiel de +/- 0.6 V par rapport à celle de l'alimentation.
SYSTEMES DE PROTECTION
Les unités de la série ICA™ incorporent plusieurs systèmes de sécurité résultats de l'expérience de Peavey dans l'amplification audio. Ils sont assemblés avec des composants de haute qualité et disposent de protections permettant d'éviter les principaux problèmes et dommages à votre système.
CLIP LIMITEUR
A pleine puissance (clipping point), le gain du canal concerné sera automatiquement reduit, évitant d'endommager les hauts-parleurs par l'excès de puissance ou des ondes "créneaux" qui risqueraient d'être produits. Cette réduction du gain est effective lorsque la Led (Clip Led) s'illumine. Un signal normal peut déclencher la Led de Clip de temps en temps sans être notifiable au niveau sonore, seul un niveau excessif et prolongé (Led allumée sans discontinuité) déclenchera une baisse de gain "audible". Ce système est dit "transparent" car la bande complète de signal est maintenue.
CORRECTION DE CHARGE™
LFC (Load Fault Correction) est un circuit qui réduira instantanément le gain du signal pour permettre à l'unité d'éviter les problèmes liés à une charge trop faible en sortie. La Led LFC s'illumine quand ce circuit est actif. Un déclenchement occasionnel de ce circuit est inaudible. Dans le cas d'un court circuit ou d'une charge excessivement faible sur les sorties de l'unité, le relai de sortie s'ouvrira.
PROTECTION DE MISE EN ROUTE
A chaque fois que l'unité est mise sous tension, ou après une restauration d'état de protection, celle-ci passera en mode protégé et laisse les hauts-parleurs déconnectés jusqu'à vérification des systèmes de protection. Une fois la vérification terminée, l'unité fermera le relai du signal, mais en atténuant le gain, et augmentera celui-ci progressivement jusqu'au niveau normal pour éviter tout dommage aux hauts-parleurs.
PROTECTION THERMALE
Si le transformateur ou les radiateurs atteignent une température anormale, l'unité s'auto-protègera en déconnectant la charge de sortie jusqu'à regagner la température de fonctionnement. Pendant cette coupure, la PROTECT LED s'illuminera et le ventilateur fonctionnera à sa vitesse maximale.
PROTECTION DE COURT CIRCUIT
Si une sortie est en court-circuit, le LFC™(Correction de Charge), le relai de sortie et la protection thermique s'activeront pour protéger l'unité. Le LFC verra une charge trop faible et réduira le gain du signal. Dans des conditions extrêmes, le relai de sortie s'ouvrira (déconnexion de la sortie) et entamera une procédure de redémarrage.
PROTECTION DE COURANT CONTINU
Si l'unité détecte un courant continu ou un signal sub-sonique en sortie, le relai de sortie s'ouvrira instantanément pour éviter tout dommage aux enceintes. La PROTECT LED s'illuminera pour vous notifier la situation.

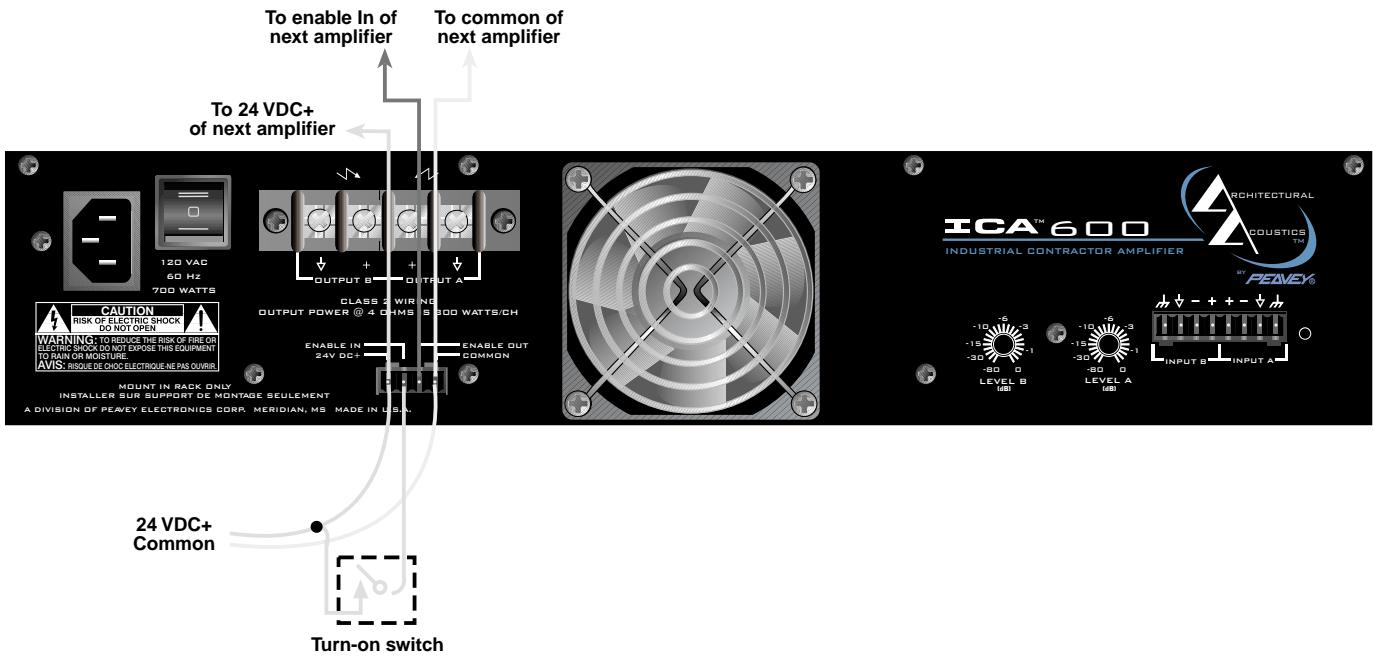

MISE EN ROUTE/ARRET SEQUENTIELS
Les unités de la série ICA™ sont équipées d'un système de contrôle de mise sous/hors tension à distance, actif lorsque l'interrupteur d'alimentation est sur STANBDBY. Une alimentation externe générant de 12 à 24 volts DC doit être appliquée au connecteur situé sur le panneau arrière. Le ENABLE OUT doit être connecté au ENABLE IN de l'unité suivante. Les différentes unités sont "couplées" en reliant en parallèle tous les terminaux 24 V DC+ ensemble et COMMON ensemble pour la séquence de mise en route.
MISE EN ROUTE/ARRET SEQUENTIELS
| Cable Length (Feet) | Stranded Wire Gauge (mm2) | Power Loss Into 8 ohms | Power Loss Into 4 ohms | Power Loss Into 2 o |
| 5' | 1 | .79% | 1.58% | 3.16% |
| 1,5 | .5 | 1.0 | 2.0 | |
| 2,5 | .31 | .62 | 1.24 | |
| 4 | .20 | .40 | .80 | |
| 6 | .125 | .25 | .50 | |
| 10' | 1 | 1.58% | 3.16% | 6.32% |
| 1,5 | 1.0 | 2.0 | 4.00 | |
| 2,5 | .62 | 1.25 | 2.50 | |
| 4 | .40 | .80 | 1.6 | |
| 6 | .25 | .50 | 1.0 | |
| 40' | 1 | 8.0% | 12.6% | 25.2% |
| 1,5 | 4.0 | 8.0 | 16.0 | |
| 2,5 | 2.5 | 5.0 | 10.0 | |
| 4 | 1.60 | 3.2 | 6.4 | |
| 6 | 1.0 | 2.0 | 4.0 | |
| 10 | .625 | 1.25 | 2.50 | |
| 80' | 1,5 | 8.0% | 16.0% | 32.0% |
| 2,5 | 5.0 | 10.0 | 20.0 | |
| 4 | 3.2 | 6.4 | 12.8 | |
| 6 | 2.0 | 4.0 | 8.0 |
