BEDIENUNGSANLEITUNG ICA 2400 PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu können.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko — Elektrischer Schlag! Nicht öffnen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung entfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden könnten. Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen.

ACHTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte dieses Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitung lesen.

TABLE OF CONTENTS

Page

INTRODUCTION 4

UNPACKING 4

Wir freuen uns, dass Sie sich für den Architectural Acoustics ICA (Industrial Contractor Amplifier) von Peavey Electronics entschieden haben. Bitte lesen Sie vor Inbetriebnahme des Geräts unbedingt die Bedienungsanleitung, insbesondere die SICHERHEITSHINWEISE auf der vorderen Umschlaginnenseite. Sie enthalten wichtige Hinweise zum Betrieb des Verstärkers. Jetzt ist auch der richtige Zeitpunkt, die beiliegende Registrierkarte auszufüllen und an Peavey Electronics zurück zu senden.

Verstärker der ICA-Serie setzen in Bezug auf Wertbeständigkeit und Flexibilität völlig neue Maßstäbe für die professionelle Tonbranche. Die ICA-Serie umfasst Verstärkermodelle, die speziell auf Ausgangsvarianten mit 4 Ohm sowie 70,7 und 100 Volt ausgelegt sind. 70,7- und 100-Volt-Systeme lassen sich auf diese Weise direkt betreiben, was die Frage nach geeigneten (Auto-)Übertragern erübrigt. Verstärker der ICA-Serie eignen sich für beinahe jedes festinstallierte bzw. dezentrale Beschallungssystem.

Verstärker der ICA-Serie sind äußerst robuste, aus hochwertigen Komponenten gefertigte Geräte, die zum Schutz gegen alle "Eventualitäten" mit umfassenden Schutzschaltungen ausgestattet sind.

Sollten Sie Unterstützung in Bezug auf Einrichtung oder Betrieb Ihres ICA-Leistungsverstärkers benötigen, wenden Sie sich an den Peavey Electronics-Kundendienst oder die nächstgelegene Peavey Electronics-Vertretung. Verbesserungsvorschläge zu unseren Produkten und/oder Serviceleistungen sind jeder Zeit willkommen.

AUSPACKEN

Sehen Sie sich den Verstärker beim Auspacken sorgfältig an und wenden sich bei Schäden sofort Ihren Fachhändler. Für Schadensersatzansprüche auf Grund von Transportschäden wenden Sie sich direkt an das jeweilige Transportunternehmen. Bewahren Sie den Karton und sämtliche Verpackungsmaterialien auf, da Sie diese im Servicefall benötigen, um das Gerät an Peavey Electronics, ein Peavey Service Center oder Ihren Fachhändler einzuschicken.

EINBAU UND ANSCHLUSS

Verstärker der ICA-Serie eignen sich für den Einbau in ein standardmäßiges 19"-Rack (2 bzw. 3 HE, Einbautiefe 400 mm). Zu diesem Zweck sind sämtliche Modelle frontseitig mit 4 Befestigungslöchern versehen. Für zusätzliche Stabilität sorgen die ebenfalls im Lieferumfang enthaltenen hinteren Rack-Halterungen. Der Abstand zwischen vorderer und hinterer Rack-Halterung (gemessen von der Rückseite der vorderen Rack-Halterung bis zur Mitte der hinteren Befestigungslöcher) beträgt 395 mm.

ERSTE SCHRITTE

1. Bauen Sie den Verstärker unter Beachtung der Platz- und Kühlungserfordernisse dort ein, wo Sie ihn später einsetzen möchten. Weitere Informationen hierzu finden Sie in den Kapiteln EINBAU UND ANSCHLUSS und KÜHLUNG.

2. Schließen Sie die Kabel für den Signaleingang an die steckbare Reihenklemme auf der Verstärkerrückseite an, und beachten Sie dabei die unterschiedlichen Betriebsarten stereo, parallel und bridged mono sowie die korrekte Erdung. Weitere Informationen hierzu finden Sie in den Kapiteln BETRIEBSARTEN und EINGANGSMODULE.

3. Schließen Sie die Lautsprecher an die Ausgangs-Schraubklemmleiste an und beachten Sie dabei die unterschiedlichen Betriebsarten stereo, parallel und bridged mono. Weitere Informationen hierzu finden Sie im Kapitel LAUTSPRECHERANSCHLUSS.

4. Schließen Sie den Verstärker unter Beachtung der korrekten Spannung an das Stromnetz an. Weitere Informationen hierzu finden Sie in den Kapiteln EURO-NETZANSCHLUSS und LEISTUNGSBEDARF.
5. Schalten Sie den Dreifach-Netzschalter (POWER-Schalter) auf der Vorderseite in die ON-Position und stellen mittels der LEVEL-Regler (Gain-Dämpfung) auf der Rückseite den gewünschten Pegel ein.

VORDERSEITE

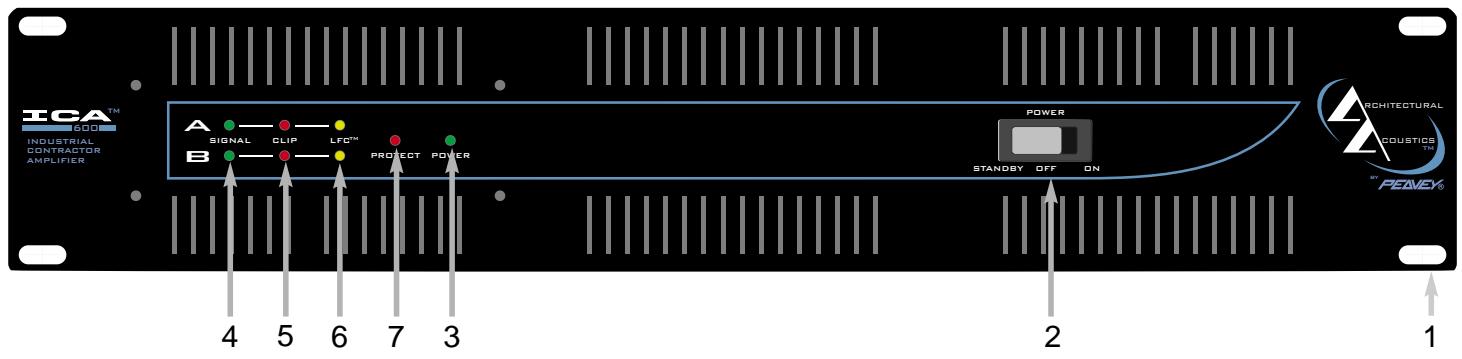

ICA™ 600 INDUSTRIAL CONTRACTOR AMPLIFIER A SIGNAL CLIP LFG™ B PROJECT POWER POWER STANDBY OFF ON 4 5 6 7 3 2 1 ARCHITECTURAL COUSTICS POWER

1. MONTAGEZUBEHÖR FÜR DEN RACK-EINBAU

Die beiden vorderen Rack-Winkel sind mit je zwei Befestigungslöchern versehen.

2. DREIFACH-NETZSCHALTER

Auf der Gerätefront befindet sich ein Dreifach-Netzschalter, da zu den Standardfunktionen des Verstärkers auch das zentrale, sequentielle Ein/Ausschalten per Fernbedienung zählt. Bei Schalterstellung "außen" (ON) ist der Verstärker ein-, in der Mittelposition (OFF) ausgeschaltet. Bei Schalterstellung "innen" befindet sich das Gerät im STANDBY-Betrieb. In dieser Betriebsart lässt sich der Verstärker über einen sequentiellen Einschaltkreis oder je nach Konfiguration auch per Computer steuern. Weitere Informationen hierzu finden Sie im Kapitel SEQUENTIELLES EIN/AUSSCHALTEN.

3. POWER-LED

Die POWER-LED leuchtet, wenn der Verstärker eingeschaltet ist.

4. SIGNAL-LED

Jeder Kanal ist mit einer SIGNAL-LED ausgestattet, die aufleuchtet, sobald am Verstärkerausgang ein Signal von mehr als 1 Volt anliegt.

5. CLIP-LED

Jeder Kanal ist mit einer CLIP-LED ausgestattet, die aufleuchtet, sobald der Verstärker übersteuert und der interne Schaltkreis zur Gain-Reduktion aktiviert wird, so dass der Verstärker weiterhin unter Volllast gefahren werden kann. Weitere Informationen hierzu finden Sie im Kapitel SCHUTZSCHALTUNGEN.

6. LFC-LED

Jeder Kanal ist mit einer LFC-(Load Fault Correction-)LED ausgestattet, die aufleuchtet, sobald der Verstärker ausgangsseitig eine nicht korrekte Last erkennt. Über die interne Schutzschaltung wird in diesem Fall sofort der Wert für die Eingangsverstärkung (Channel Gain) reduziert, so dass der Verstärker mit einem bei der jeweiligen Last sicheren Pegel weiter arbeitet. Weitere Informationen hierzu finden Sie im Kapitel SCHUTZSCHALTUNGEN.

7. PROTECT-LED

Diese LED leuchtet unmittelbar beim Einschalten des Verstärkers bzw. sobald ein Betriebsfehler erkannt wird und sich die Relays für den Lautsprecherausgang öffnen.

RÜCKSEITE

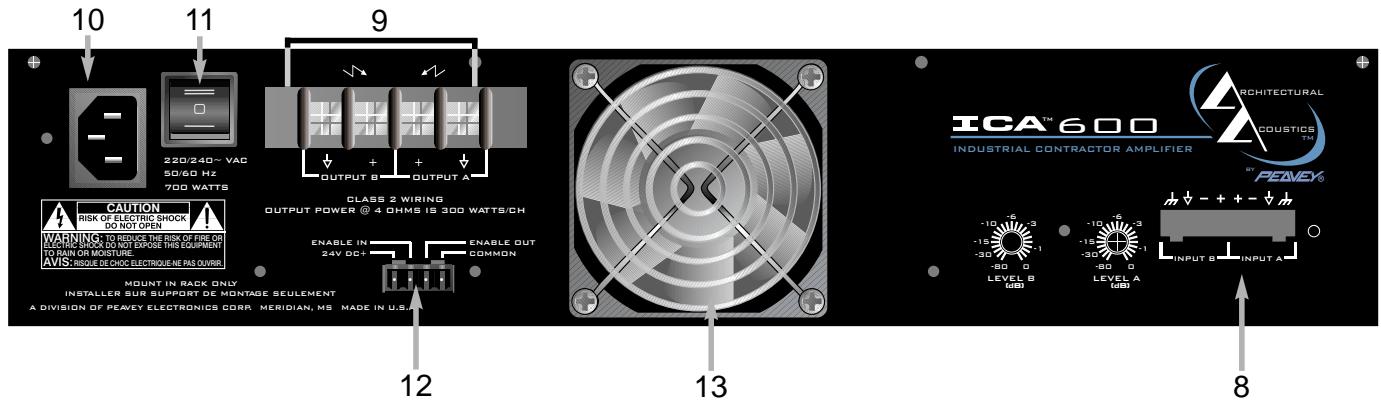

10 11 9 220/240~ VAC 50/60 Hz 700 WATTS CLASS 2 WIRING OUTPUT POWER @ 4 OHMS IS 300 WATTS/CH CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK OR NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE AVIS: RISQUE DE CHOC ELECTRIQUE NE PAS OUWR. MOUNT IN RACK ONLY INSTALLER SUR SUPPORT DE MONTAGE SEULEMENT A DIVISION OF PEAVEY ELECTRONICS CORP. MERIDIAN, MS MADE IN U.S.A. 12 13 8 ICA™ 600 INDUSTRIAL CONTRACTOR AMPLIFIER ARCHITECTURAL COUSTICS™ BY PEANEY® -10 -6 -3 -15 -3 -1 -30 -1 -1 -80 -0 LEVEL B 600 -10 -6 -3 -15 -3 -1 -30 -1 -1 -80 -0 LEVEL A 600 INPUT B INPUT A

8. EINGANGSMODUL

ICA-Verstärker sind eingangsseitig serienmäßig mit steckbaren Reihenklemmen und zusätzlichen Trimmreglern für die Kanaldämpfung ausgestattet. Die entsprechenden internen Verbindungen für Spannungsverstärkung und Eingangsempfindlichkeit sind ab Werk auf einen Gesamt-Gain-Wert von 40 eingestellt. Darüber hinaus bietet das Eingangsmodul die Möglichkeit, die Masseführung des Audiosignals bei Bedarf abzutrennen.

9. AUSGANGS-SCHRAUBKLEMMLEISTE

Für den Lautsprecheranschluss steht eine Schraubklemmleiste bereit, die sich wahlweise für die Aufnahme von Einzelleitern (bis zu zwei Leiter à max. 2,5883 mm pro Terminal) oder den Anschluss über Kabelschuhe eignet.

10. EURO-NETZANSCHLUSS

In der oberen linken Ecke der Geräterückseite befindet sich ein standardmäßiger Euro-Netzanschluss, an den Sie das im Lieferumfang enthaltene und an die jeweilige Betriebsspannung angepasste Netzkabel anschließen.

11. SICHERUNG

Oben links auf der Geräterückseite finden Sie einen rücksetzbaren Wechselstrom-Sicherungsautomaten. Sollte dieser auslösen, brauchen Sie ihn lediglich herein zu drücken und der Verstärker ist wieder betriebsbereit. Für den Fall, dass der Sicherungsautomat erneut auslöst, sollten Sie das Gerät allerdings unbedingt überprüfen lassen. Ein wiederholtes Zurücksetzen kann zu gravierenden Schäden am Gerät führen und stellt zudem ein ernstzunehmendes Sicherheitsrisiko dar!

12. SEQUENTIELLE EIN/AUSSCHALT-FUNKTION

Verstärker der ICA-Serie sind serienmäßig mit einer fernsteuerbaren, sequentiellen Ein/Ausschaltfunktion ausgestattet, die durch das Schalten des Netzschalters in den STANDBY-Modus aktiviert wird. Wird an der rückwärtigen, 4-poligen steckbaren Reihenklemme eine Spannung von 12 - 24 V DC erkannt, schaltet sich der Verstärker bei bestehender Verbindung des ENABLE-Anschlusses mit dem 24 V DC+-Anschluss automatisch ein. Wenn keine Spannung anliegt oder die ENABLE-Verbindung nicht gesteckt ist, schaltet der Verstärker ab. Darüber hinaus lassen sich mehrere Verstärker der ICA-Serie "durchschleifen", indem Sie die 24 V DC+- und die COMMON-Anschlüsse aller Verstärker miteinander sowie den ENABLE OUT-Anschluss des ersten mit dem ENABLE IN-Anschluss des jeweils nächsten Verstärkers verbinden. (Eine geeignete Kupplung ist im Lieferumfang enthalten.)

13. LÜFTUNGSGITTER

Für die Frischluftzufuhr ins Verstärkerinnere sorgt ein stufenlos regelbarer Gleichstromlüfter, der nur dann einsetzt, wenn die Kühlkörper eine Kühlung des Verstärkers erforderlich machen. Versperren Sie niemals die zugehörige Ansaugöffnung!

BEDIENUNG

STROMBEDARF

Der Strombedarf der ICA-Verstärker wurde im "Leerlauf", bei 1/8 der Gesamtleistung ("typisch" für Musik), bei 1/3 der Gesamtleistung und unter Volllast ermittelt, wobei die maximale Stromaufnahme durch die Verstärkersicherung begrenzt wird. Die Werte für Ihr Verstärkermodell finden Sie in den Technischen Daten. Beachten Sie stets, dass die Netzspannung mit dem auf der Geräterückseite aufgedruckten Wert übereinstimmen muss. Der Hersteller haftet für keinerlei Schäden, die durch den Anschluss des Verstärkers an eine ungeeignete Netzspannung entstehen. HINWEIS: Trennen Sie den Verstärker stets vom Netz, bevor Sie Audioverbindungen stecken oder verändern. Zusätzlich ist es ratsam, die Eingangs-Trimmpotentiometer während des Einschaltvorgangs ganz zurück zu drehen.

KÜHLUNG

Verstärker der ICA-Serie sind zur Gewährleistung einer gleichmäßig niedrigen Arbeitstemperatur mit einer Zwangskühlung ausgestattet, d.h. die Frischluft wird mittels des stufenlos regelbaren Lüfters auf der Rückseite des Verstärkers ins Geräteinnere und über Lüftungsschlitze auf der Vorderseite wieder hinaus geführt. Die Lüftung setzt ein, sobald die Arbeitstemperatur im Inneren des Geräts 45 °C überschreitet. Sorgen Sie stets für ausreichend Platz um den Verstärker herum, damit eine ungehinderte Frischluftzufuhr gewährleistet ist. HINWEIS (bei Rack-Einbau): Verschließen Sie das Rack weder vorne noch hinten mit Türen oder anderen Abdeckungen, es sei denn, die Rückseite wird zwangsbelüftet. Ungeachtet des Rack-Typs sollten Sie stets darauf achten, dass jegliche Hitze ungehindert entweichen kann und die rückseitige Ansaugöffnung unversperrt bleibt. Das freie Ansaugen und Ausstoßen der Luft ist für einen reibungslosen Betrieb unerlässlich.

SLEEP-FUNKTION

Alle Verstärker der ICA-Serie sind mit einer Sleep-Funktion ausgestattet, die dafür sorgt, dass Stromzufuhr und Wärmeentwicklung auf ein Minimum reduziert werden, wenn länger als eine Minute kein Eingangssignal erkannt wird. Sobald wieder ein Signal anliegt, versetzt die Sleep-Schaltung den Verstärker zurück in den normalen Betriebszustand. Die Stromaufnahme bei aktivierter Sleep-Funktion finden Sie in den Technischen Daten unter "Ruhestrom".

WÄRMEENTWICKLUNG

Die speziellen Kühlungsanforderungen Ihres Systems sollte der jeweils zuständige Techniker am besten beurteilen können. Die Wärmewerte für Ihr(e) Verstärkermodell(e) finden Sie in den Technischen Daten hinten in dieser Bedienungsanleitung.

EINGANGSMODUL

Das Eingangsmodul ist auf symmetrische und unsymmetrische Verbindungen ausgelegt. Bei unsymmetrischen Audiosignalen ist es erforderlich, den mit Minus (-) bezeichneten Eingang mittels eines Verbindungskabels an Masse anzuschließen, da sich anderenfalls ein Gain-Verlust von 6 dB ergibt.

BETRIEBSARTEN

Verstärker der ICA-Serie sind eingangsseitig auf Stereo- (2-Kanal-), Brücken- und Parallel-Betrieb ausgelegt.

Möchten Sie ein und das selbe Signal auf beide Kanäle legen (Parallel-Betrieb), belegen Sie CHANNEL A des Eingangsmoduls und führen Verbindungskabel von den mit Plus bzw. Minus bezeichneten Terminals von CHANNEL A auf die entsprechenden Terminals von CHANNEL B. Anschließend liegt auf beiden Kanälen das Eingangssignal von CHANNEL A an, sie arbeiten jedoch unabhängig voneinander. Der Anschluss der Lautsprecher erfolgt in der gleichen Weise wie im Abschnitt Stereo-Betrieb beschrieben.

Im Brückenbetrieb ("Bridged Mode") arbeitet der Verstärker einkanalig, wobei die Verstärkerleistung der Summe beider Kanäle entspricht und die Lastwerte zu verdoppeln sind. Im Brückenbetrieb arbeiten die beiden Verstärkerkanäle mit jeweils umgekehrter Polarität – man könnte also sagen, der eine Kanal "schiebt" und der andere "zieht" im gleichen Verhältnis. Verbinden Sie hierzu den Plus-Terminal (+) von Eingang A mit dem Minus-Terminal (-) von Eingang B, sowie den Minus-Terminal (-) von Eingang A mit dem Plus-Terminal (+) von Eingang B. Die Signalpegel der Kanäle (A & B) stellen Sie mittels der zugehörigen Trimmpotentiometer ein (der Dämpfungswert muss bei beiden Kanälen gleich sein, idealerweise 0 dB). Verbinden Sie nun die Lautsprecher mit den entsprechenden Ausgangs-Terminals (+"). Schließen Sie Lautsprecherkabel im Brückenbetrieb NIEMALS an Masse an, da beide Leiter "signalführend" sind. Sollten Sie für das Routing der Ausgänge eine Patchbay einsetzen, müssen sämtliche Verbindungen voneinander und von der Patchbay isoliert sein. Für Verstärker der ICA-Serie gilt im Brückenbetrieb eine nominale Mindestlastimpedanz von 8 Ohm (entsprechend 4 Ohm bei zwei Kanälen). Lastimpedanzen unter 8 Ohm können in diesem Fall ein Auslösen der Lastfehlerkorrektur (LFC) und/oder des Überhitzungsschutzes bewirken. Hinweis: Verbinden Sie Verstärkerausgänge NIEMALS miteinander – ungeachtet der Betriebsart!

STEREO-BETRIEB

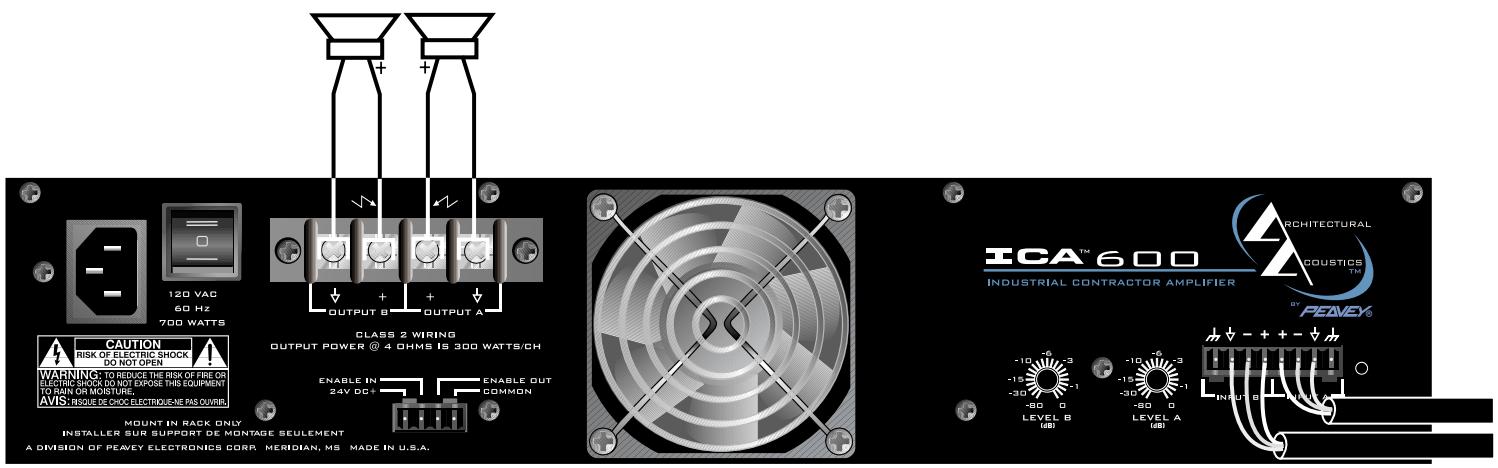

120 VAC 60 Hz 700 WATTS OUTPUT B OUTPUT A CLASS 2 WIRING OUTPUT POWER @ 4 OHMS IS 300 WATTS/CH CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK DO NOT EOOSE THIS EQUIPMENT TO RAIN OR MOISTURE, AVIS: ISSUE DE CHO ELECTRIQUE-NE PAS OUTRUN MOUNT IN RACK ONLY INSTALLER SUR SUPPORT DE MONTAGE SEULEMENT A DIVISION OF PEAVY ELECTRONICS CORP. MERIDIAN, MS MADE IN U.S.A. ICA™ 600 INDUSTRIAL CONTRACTOR AMPLIFIER ARCHITECTURAL COUSTICS™ PEAVY® -10 -6 -3 -15 -1 -30 -1 -80 0 LEVEL B MB -10 -6 -3 -15 -1 -30 -1 -80 0 LEVEL A MB INPUT B INJAM

PARALLEL-BETRIEB

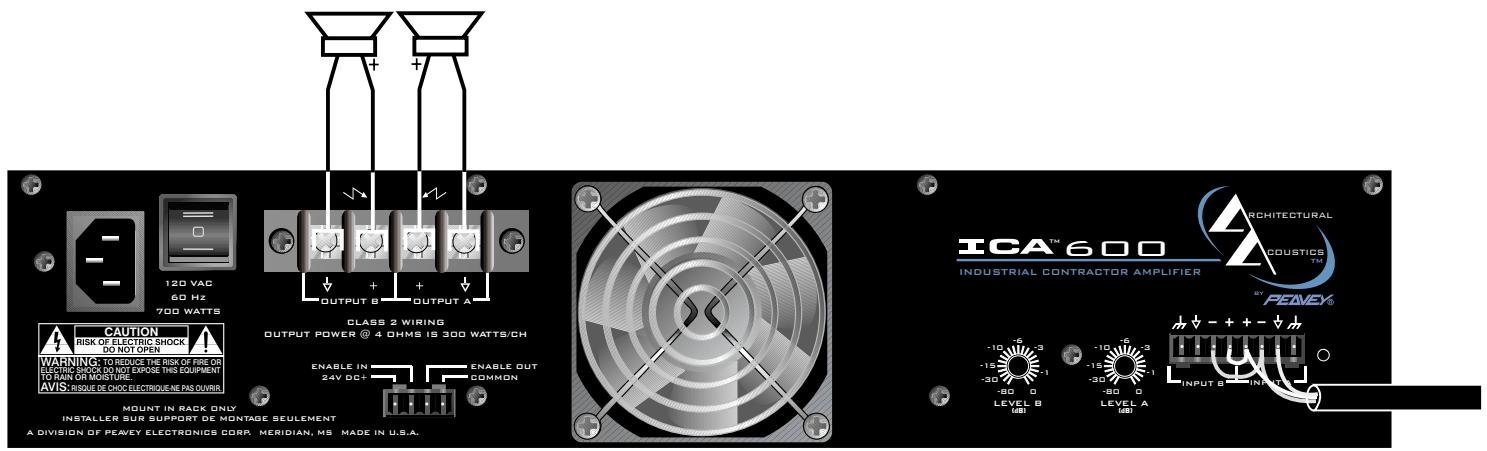

120 VAC 60 Hz 700 WATTS OUTPUT B OUTPUT A CLASS 2 WIRING OUTPUT POWER @ 4 OHMS IS 300 WATTS/CH CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOBUSTURE. AVIS: RISQUE DE CHOC ELECTRIQUENE PAS OUTFIR. MOUNT IN RACK ONLY INSTALLER SUR SUPPORT DE MONTAGE SEULEMENT A DIVISION OF PEAVY ELECTRONICS CORP. MERIDIAN, MS MADE IN U.S.A. ICA™ 600 INDUSTRIAL CONTRACTOR AMPLIFIER ARCHITECTURAL COUSTICS™ PEAVY® -10 -3 -15 -1 -30 -1 -80 0 LEVEL B LEVEL A -10 -3 -15 -1 -30 -1 -80 0 INPUT B - INPUT A

BRÜCKENBETRIEB

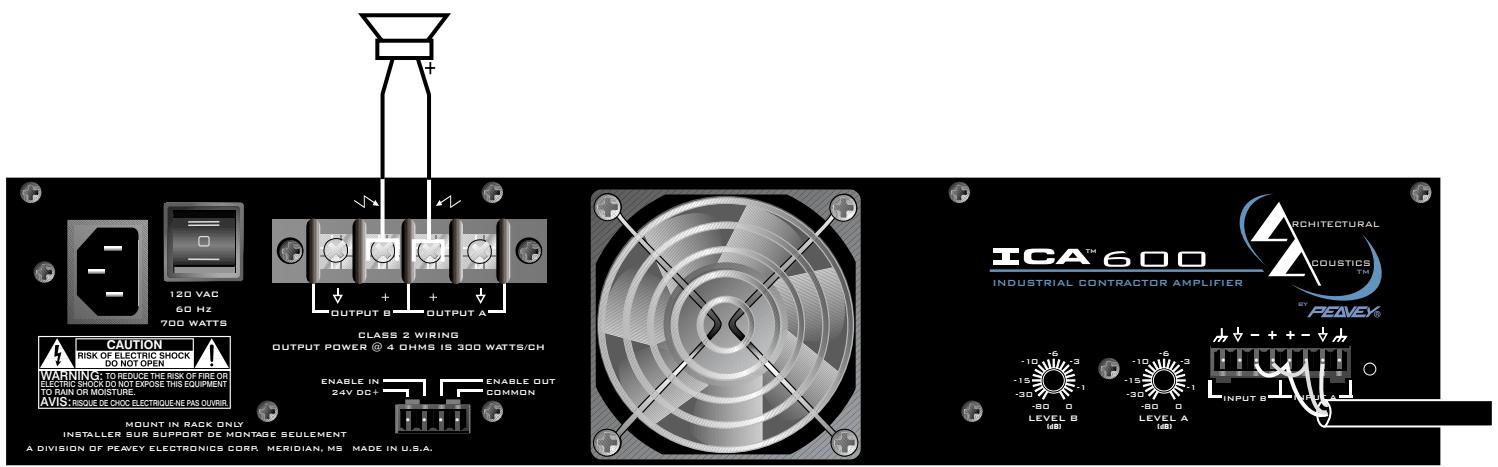

120 VAC 60 Hz 700 WATTS OUTPUT B OUTPUT A CLASS 2 WIRING OUTPUT POWER @ 4 OHMS IS 300 WATTS/CH WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE. AVIS: RISQUE DE CHOC ELECTRIQUE NE PAS OUWRIN MOUNT IN RACK ONLY INSTALLER SUR SUPPORT DE MONTAGE SEULEMENT A DIVISION OF PEAVY ELECTRONICS CORP. MERIDIAN, MS MADE IN U.S.A. ICA™ 600 INDUSTRIAL CONTRACTOR AMPLIFIER ARCHITECTURAL COUSTICS TM PEAVEX® -10 -6 -3 -15 -30 -1 -30 -80 0 LEVEL B [mm] -10 -6 -3 -15 -30 -1 -80 0 LEVEL A [mm] INPUT B [mm]

LAUTSPRECHERANSCHLUSS

Der Lautsprecheranschluss erfolgt über Schraubklemmleisten, die sich für den Anschluss von offenen oder geschlossenen Kabelschuhen sowie die Aufnahme von Einzelleitern (bis zu zwei Leiter à max. 2,5883 mm pro Terminal) eignen. Vergewissern Sie sich stets, dass der Verstärker ausgeschaltet ist, bevor Sie Lautsprecher- oder andere Verbindungen verändern. Informationen zu optimalen Lautsprecherkabelstärken für ein Minimum an Verlustleistung finden Sie in der Kabel-Tabelle im Anhang zu dieser Bedienungsanleitung. Achten Sie zudem stets darauf, dass die Lastimpedanz die für das jeweilige Verstärkermodell angegebene Mindestlastimpedanz nicht unterschreitet.

SIGNALERDUNG

Eingangsseitige Verbindungen lassen sich mit oder ohne Masseschluss realisieren. Wenn möglich, sollte die Abschirmung des Anschlusskabels für die Signalquelle stets mit der Gehäusemasse (Signalerde) verbunden sein. In manchen Fällen jedoch bewirkt dies eine Erdschleife, insbesondere, wenn der Verstärker in ein bereits bestehendes System eingebunden wird. Verbinden Sie dann lediglich die Abschirmung mit der Gehäusemasse, die wiederum geräteintern geerdet ist (das Spannungspotential ist in diesem Fall auf einen Spannungsbereich von ±0,6 V begrenzt).

SCHUTZSCHALTUNGEN

Ihre hohe Zuverlässigkeit verdanken Peavey-Produkte jahrelanger Erfahrung. Verstärker der ICA-Serie sind äußerst robuste, aus hochwertigen Komponenten gefertigte Geräte, die zum Schutz gegen alle "Eventualitäten" mit umfassenden Schutzschaltungen ausgestattet sind.

CLIP-LIMITER

Wird der Verstärker unter Volllast – d.h. kurz vor dem Clipping (Übersteuern) – gefahren, sorgt der integrierte Clip-Limiter für eine automatische Reduktion der Eingangsverstärkung und schützt die Lautsprecher so gegen Überlastung und das kontinuierliche Auftreten schädigender Rechteckwellen. Angezeigt wird dies durch die CLIP-LED. Signalübliche Transienten lassen den Clip-Limiter jedoch nicht ansprechen, da dieser lediglich der Verhinderung massiver bzw. kontinuierlicher Übersteuerung dient. Die Schutzschaltung arbeitet dabei ausgesprochen transparent und unter Erhaltung der vollständigen Bandbreite des Signals.

LASTFEHLERKORREKTUR

LFC (Load Fault Correction) bezeichnet eine innovative Schutzschaltung, die für eine sofortige Reduktion der Eingangsverstärkung (d.h. einen “sicheren” Pegel) sorgt, wenn der Verstärker mit einer ungeeigneten Last betrieben wird. Angezeigt wird eine Aktivierung der LFC-Schutzschaltung durch die LFC-LED. Greift die Lastfehlerkorrektur nur leicht ein, ist dies in der Regel unhörbar. Bei extrem niedriger Impedanz oder Kurzschluss und einem sehr hohen Signalpegel öffnet sich allerdings zusätzlich das Ausgangs-Relay.

EINSCHALTVERZÖGERUNG

Die Einschaltverzögerung ist bei jedem Einschalten des Verstärkers, auch beim Wiederaktivieren nach dem Ansprechen einer Schutzschaltung, aktiv. Während des Einschaltens wechselt der Verstärker kurzzeitig in den "Protect"-Modus, der eine Abtrennung der Lautsprecherverbindung(en) bewirkt, bis das Gerät den normalen Betriebszustand erreicht hat. Die Einschaltverzögerung sorgt dabei für eine Dämpfung des Signals mit anschließender allmählicher Erhöhung der Eingangsverstärkung bis zu dem durch den Dämpfungsregler vorgegebenen Wert. Auf diese Weise werden unnötige Belastungen der Lautsprecher vermieden.

ÜBERHITZUNGSSCHUTZ

Sollte der Verstärker am Kühlkörper oder am Netzteil überhitzen, bewirkt diese Schutzschaltung eine Abtrennung der Lautsprecherverbindung(en), bis wieder die normale Betriebstemperatur erreicht ist. Währenddessen leuchtet die PROTECT-LED und der Lüfter arbeitet mit maximaler Geschwindigkeit.

KURZSCHLUSSSCHUTZ

Wird ausgangsseitig ein Kurzschluss erkannt, ist der Verstärker automatisch durch Schutzschaltungen wie LFC und Überhitzungsschutz sowie das Lautsprecher-Relay geschützt. Die Lastfehlerkorrektur (LFC) erkennt den Kurzschlusszustand als unkorrekte Last und sorgt sofort für eine Reduktion der Eingangsverstärkung auf einen sicheren Wert. Unter sehr extremen Bedingungen trennen die Lautsprecher-Relays die Last ab und bewirken damit einen Neustart.

GLEICHSTROMSCHUTZ

Werden im Ausgangssignal Gleichstrom- oder Subbassanteile erkannt, öffnet sich zur Verhinderung von Lautsprecherschäden sofort das Lautsprecher-Relay. Angezeigt wird dies durch die PROTECT-LED.

SEQUENTIELLES EIN/AUSSCHALTEN

Verstärker der ICA-Serie sind serienmäßig mit einer fernsteuerbaren, sequentiellen Ein/Ausschaltfunktion ausgestattet, die durch das Schalten des frontseitigen Netzschalters in die STANDBY-Position aktiviert wird. Schließen Sie zu diesem Zweck ein externes Steuernetzteil mit einer Nennspannung zwischen 12 und 24 V DC an den vierpoligen Terminal auf der Geräterückseite an. Verbinden Sie anschließend den ENABLE OUT-Anschluss mit dem ENABLE IN-Anschluss des

nächsten Verstärkers. Verstärker der ICA-Serie lassen sich parallel schalten ("durchschleifen") und – durch Verbindung aller 24 V DC+- und COMMON-Anschlüsse miteinander – an die Steuerspannung anbinden. Beachten Sie, dass zur Initiiierung des Einschaltvorgangs des ersten und sämtlicher nachfolgender Verstärker zwischen dem 24 V DC+-Terminal und dem ENABLE OUT-Anschluss des ersten Verstärkers ein einpoliger Schalter (SPST) erforderlich ist.

Verkabelung (Sequentielle Ein/Ausschalt-Funktion)

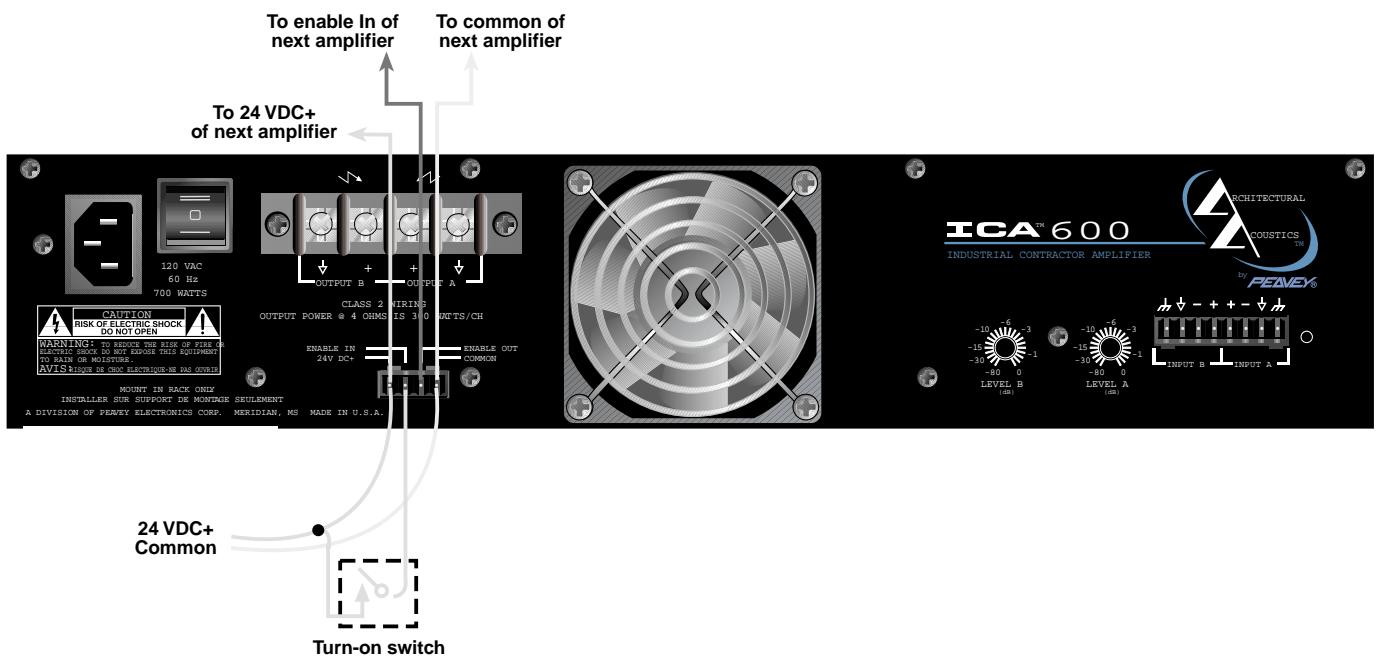

To enable In of next amplifier To common of next amplifier To 24 VDC+ of next amplifier 120 VAC 60 Hz 700 WATTS OUTPUT B OUTPUT A CLASS 2 HIRING OUTPUT POWER @ 4 OHMS INS 300 OUTS/CH ENABLE IN 24V DC+ ENABLE OUT COMMON CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING: TO REDCK THE RISK OF FIRE OR ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT TO MAIN OR MOISTER. AVISTOCKS DE CHOC ELECTRIGER-IN HAS OWNED MOUNT IN BACK ONLY INSTALLER SUR SUPPORT DE MONTAGE SEULEMENT A DIVISION OF PERVEY ELECTRONICS CORP. MERIDIAN, MS MADE IN U.S.A. 24 VDC+ Common Turn-on switch ICA™ 600 INDUSTRIAL CONTRACTOR AMPLIFIER PEANEY® ARCHITECTURAL COUSTICS™ BY -10 -6 -3 -15 -6 -1 -30 -6 -1 -80 0 LEVEL B (dB) LEVEL A (dB) -10 -6 -3 -15 -6 -1 -30 -6 -1 -80 0 LEVEL B (dB) LEVEL A (dB)

WIRE GAUGE CHART
