PHKS 1400 - Scie circulaire PARKSIDE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie circulaire portative
Marque	PARKSIDE
Modèle	PHKS 1400
Puissance nominale	1400 W
Tension nominale	230 V ~ 50 Hz
Vitesse à vide	1800 - 5200 tr/min (variable)
Lame de scie (diamètre x alésage x épaisseur de coupe x épaisseur de corps)	210 x 30 x 1,8 x 2,6 mm
Profondeur de coupe à 90°	0 - 75 mm
Profondeur de coupe à 45°	0 - 48 mm
Poids	7,1 kg
Niveau de pression sonore	107,5 dB(A)
Niveau de puissance sonore	120,5 dB(A)
Vibrations (main-bras)	< 9,3 m/s²
Réglage de vitesse électronique	Oui (présélecteur 4 positions)
Sécurité anti-démarrage	Oui (interrupteur à deux mains)
Réglage de profondeur de coupe	Oui (gradué, par vis à ailettes)
Réglage d'angle de coupe	Oui (0° à 45°, gradué)
Guide parallèle	Oui (avec graduation)
Capot protecteur mobile	Oui
Couteau diviseur	Amovible pour coupes en plongée
Extraction des copeaux	Oui (raccord pour aspiration externe)
Matériaux compatibles	Bois massif, aggloméré, plastique, aluminium, plâtre, laine de roche
Entretien	Nettoyer régulièrement, éviter liquides, fentes de ventilation propres
Blocage de broche	Oui (pour changement de lame)

FOIRE AUX QUESTIONS - PHKS 1400 PARKSIDE

Comment régler la profondeur de coupe sur la PHKS 1400 ?

Desserrez la vis à ailettes de réglage de profondeur (repère ④), ajustez la profondeur souhaitée à l'aide de la graduation (repère ①), puis resserrez la vis à ailettes. Il est recommandé de choisir une profondeur supérieure de 5 mm à l'épaisseur du matériau pour une coupe plus propre.

Comment mettre en marche la scie circulaire PARKSIDE PHKS 1400 ?

Pour des raisons de sécurité, appuyez d'abord sur la sécurité anti-démarrage (repère 2) et maintenez-la enfoncée, puis appuyez sur la gâchette (repère 1). Une fois l'outil en marche, vous pouvez relâcher la sécurité. Pour arrêter, relâchez la gâchette.

Quels matériaux puis-je scier avec la PHKS 1400 ?

La scie peut couper du bois massif, aggloméré, contreplaqué, panneaux plaqués, PVC, acrylique/Plexiglas, aluminium (plaques et profilés), plaques de plâtre cartonné et laine de roche. Ne jamais scier des matériaux contenant de l'amiante.

Comment régler l'angle de coupe ?

Desserrez les vis à ailettes (repère ⑥) des deux côtés, réglez l'angle désiré sur la graduation, puis resserrez les vis à ailettes. Effectuez une coupe d'essai pour vérifier le réglage.

Comment changer la lame de scie ?

Débranchez d'abord l'outil. Relevez le capot protecteur et maintenez-le. Bloquez la broche à l'aide d'une cale en bois entre la denture et la plaque de guidage. Desserrez la vis de fixation avec une clé à six pans creux, retirez la rondelle et la lame. Placez la nouvelle lame en respectant le sens de rotation indiqué par la flèche, puis remontez en ordre inverse.

La scie tire vers la gauche ou la droite, que faire ?

Cela indique que la lame n'est pas parallèle à la plaque de guidage. Pour régler le parallélisme, dévissez la vis à ailettes et la rondelle, desserrez les vis à ailettes, faites basculer la plaque de guidage vers le bas et sur le côté, puis ajustez le parallélisme à l'aide d'un plateau.

Quel entretien nécessite la scie circulaire PHKS 1400 ?

Nettoyez régulièrement les copeaux et éclats, de préférence après chaque utilisation. Essuyez le boîtier avec un chiffon doux, sans utiliser d'essence ou de solvants. Veillez à ce que les fentes de ventilation restent propres et non obstruées. Aucun liquide ne doit pénétrer dans le boîtier.

Puis-je utiliser la scie sans couteau diviseur ?

Le couteau diviseur peut être retiré uniquement pour les travaux de coupe en plongée. Après ce type de coupe, il doit absolument être remonté. L'écart entre le couteau et la lame ne doit pas dépasser 5 mm.

Quelle vitesse choisir pour couper de l'aluminium ?

Pour les plaques d'aluminium de 2 à 12 mm et les profilés de 1,5 à 3 mm, réglez le présélecteur de vitesse sur la position 2 ou 3 (2 pour une épaisseur plus faible, 3 pour plus épais). Utilisez une vitesse modérée pour éviter la surchauffe.

Où trouver la notice d'utilisation complète ?

La notice complète est disponible gratuitement en téléchargement au format PDF sur le site notice-facile.com pour le modèle PARKSIDE PHKS 1400. Elle contient toutes les consignes de sécurité et instructions détaillées.

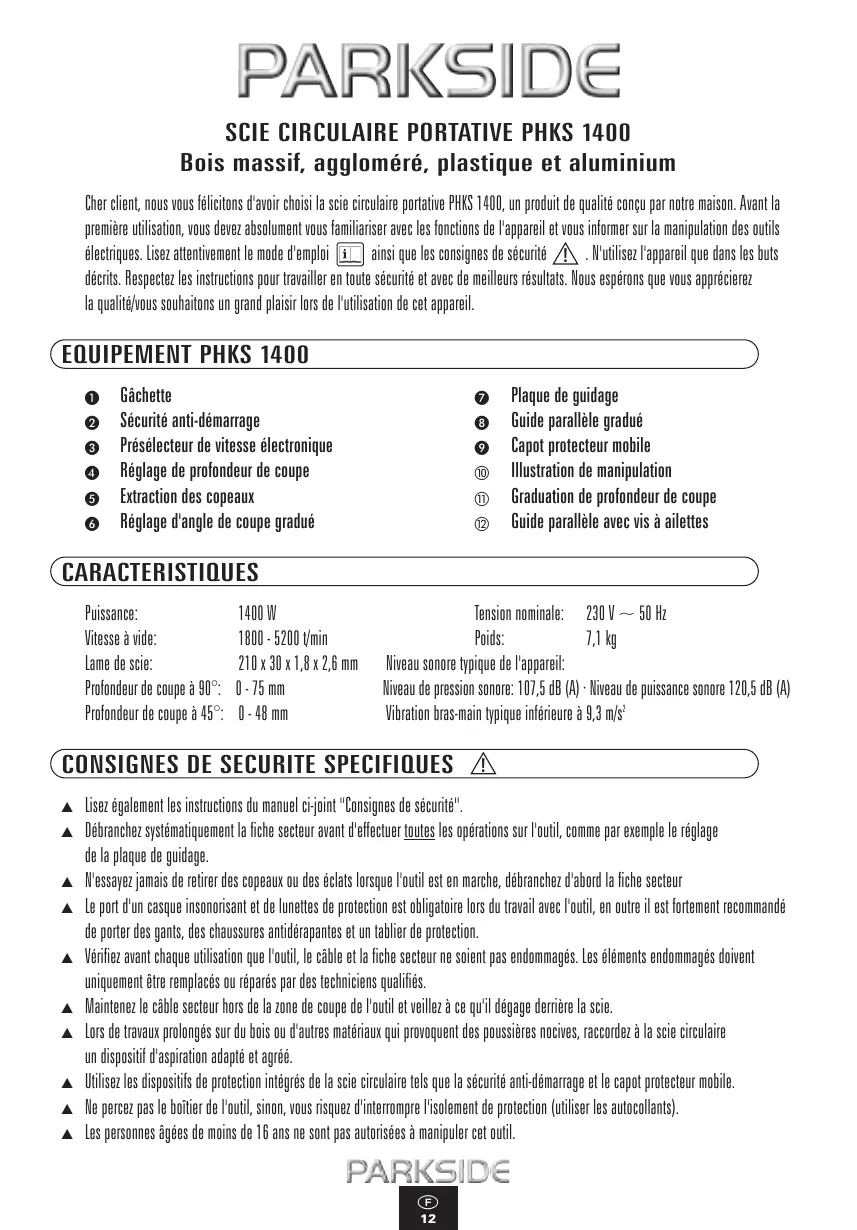

MODE D'EMPLOI PHKS 1400 PARKSIDE

et instructions de sécurité

Bois massif, aggloméré, plastique et aluminium

Cher client, nous vous félicitons d'avoir choisi la scie circulaire portative PHKS 1400, un produit de qualité conçu par notre maison. Avant la première utilisation, vous devez absolument vous familiariser avec les fonctions de l'appareil et vous informer sur la manipulation des outils électriques. Lisez attentivement le mode d'emploi ainsi que les consignes de sécurité. N'utilisez l'appareil que dans les buts décrits. Respectez les instructions pour travailler en toute sécurité et avec de meilleurs résultats. Nous espérons que vous appréciez la qualité/vous souhaitons un grand plaisir lors de l'utilisation de cet appareil.

Equipement PHKS 1400

Gachette 2 Sécurité anti-démarrage 3 Présélecteur de vitesse électronique Réglage de profondeur de coupe Extraction des copeaux Réglage d'angle de coupe gradué

Plaque de guidage 3 Guide parallèle graduation Capot protecteur mobile Illustration de manipulation Graduation de profondeur de coupe 12 Guide parallèle avec vis à ailettes

Puissance: 1400 W

Vitesse à vide: 1800 - 5200 t/min

Lame de scie: 210 × 30 × 1,8 × 2,6 ~mm

Profondeurdecoupea90°:0-75mm

Profondeur de coupe à 0-48mm

Tension nominale: 230V ~ 50Hz

Poids: 7,1 kg

Niveau sonore typique de l'appareil:

Niveau de pression sonore: 107,5 dB (A) - Niveau de puissance sonore 120,5 dB (A)

Vibration bras-main typique inférieure a 9.3m / s²

Consignes de securite specifiques

Lisez également les instructions du manuel ci-joint "Consignes de sécurité". Débranchez systématiquement la fiche secteur avant d'effectuer toutes les opérations sur l'outil, comme par exemple le réglage de la plaque de guidage. N'essayez jamais de ramasser des copeaux ou des éclats lorsque l'outil est en marche, débranchez d'abord la fiche secteur. Le port d'un casque insonorisant et de lunettes de protection est obligatoire lors du travail avec l'outil. En outre, il est fortement recommandé de porter des gants, des chaussures antidérapantes et un tablier de protection. Vérifiez avant chaque utilisation que l'outil, le câble et la fiche secteur ne soient pas endommagés. Les éléments endommagés doivent uniquement être remplacés ou réparés par des techniciens qualifiés. Maintenez le câble secteur hors de la zone de coupe de l'outil et veillez à ce qu'il dégage derrière la scie. Lors de travaux prolongés sur du bois ou d'autres matériaux qui provoquent des poussières nocives, raccordez à la scie circulaire un dispositif d'aspiration adapté et agréé. Utilisez les dispositifs de protection intégrés de la scie circulaire tels que la sécurité anti-démarrage et le capot protecteur mobile. Ne percez pas le boîtier de l'outil, sinon, vous risquez d'interrompre compromis l'isolement de protection (utiliser les autocollants). Les personnes âgées de moins de 16 ans ne sont pas autorisées à manipuler cet outil.

Prenez toujours le capot protecteur mobile par sa poignée levier. Lorsque vous posez l'outil sur le matériel, le capot bascule automatiquement. Celui-ci ne doit jamais être bloqué en position ouverte, vérifiez également que toutes les parties mobiles et les dispositifs de protection de la lame fonctionnent parfaitement. Lors de coupes en plongée, assurez la pièce travaillée contre les chocs de retour, par exemple avec une latte transversale. Lorsque vous sciez du bois rond, fixez celui-ci correctement pour éviter qu'il tourne. Ne sciez jamais des matériaux contenant de l'amiant. Vérifiez que le diamètre, l'épaisseur et les autres caractéristiques de la lame soient adaptés à l'outil. Vérifiez que la lame soit adaptée au nombre de tours/minutes de l'outil. N'utilisez jamais de lames usées ou déformées.

N'utilisez jamais de lames HSS (lames en acier rapide).

Prenez garde de ne pas scier des clous ou des vis. L'écart entre le couteau diviseur et la couronne dentée de la lame ne doit pas dépasser 5 mm, l'écart entre la pointe du couteau diviseur et le point le plus bas de la lame ne doit pas dépasser 5 mm. Retirez le couteau diviseur uniquement pour les travaux de coupe en plongée. Ne freinez jamais la lame après avoir éteint l'outil. Ne bloquez pas la gâchette lorsque vous conduisez l'outil à la main.

Reglage de la PLAQUE de guidage

Le réglage standard, c'est-à-dire l'angle de la plaque de guidage par rapport à la lame est de. Si vous désirez modifier l'angle, utilisez la vis de réglage.

Lisez attentivement la section suivante concernant le réglage exact de l'angle de coupe.

Reglage de l'angle de COUPE

La graduation vous permet de régler exactement l'angle de coupe. Desserrez la vis à ailettes ⑥ des deux côtés, réglez l'angle désiré et resserrez la vis à ailettes. Attention! Contrôlez ensuite le réglage en effectuant une coupe d'essai!

Attention! Nous vous recommandons de sélectionner une profondeur de coupe supérieure de 5mm à l'épaisseur du matériel scié. Vous obtenez ainsi une coupe plus propre. Desserrez la vis à ailettes pour le réglage de profondeur ④, réglez la profondeur de coupe désirée avec la graduation ①, puis resserrez la vis à ailettes.

Pour des raisons de sécurité, cet outil est équipé d'une sécurité anti-démarrage 2. La gachette 1 ne peut pas être bloquée. Pour mettre l'outil en marche, appuyez d'abord sur la sécurité anti-démarrage 2, maintenez celle-ci enfoncée et appuyez sur la gachette 1.

Une fois que l'outil est en marche, vous pouvez relâcher la sécurité.

Pour arrêter l'outil, relâchez la gachette 1.

Reglage de la largeur de COUPE / GUIDE parallele

Desserrez la vis à ailettes ② du guide parallèle ③, réglez la largeur de coupe désirée avec la graduation et resserrez la vis à ailettes.

Manipulation de la SCIE circulaire portative

1. Mettez l'outil en marche conformément aux instructions de la section "Mise en marche et arrêt" et positionnez ensuite le bord avant de la plaque de guidage ⑦ sur le matériel à scier.
2. Positionnez l'outil avec le guide parallèle ③ ou sur une ligne tracée.
3. Prenez fermement l'outil à deux mains par les poignées ⑩ et sciez avec une pression modérée.

La table suivante indique les réglages recommandés selon les différents matériaux. Pour régler la vitesse de l'outil, tournez le préselecteur de vitesse électronique 3 jusqu'à ce que la vitesse désirée soit ajustée sur le repère ()

(1 = vitesse minimale / 4 = vitesse maximale)

Matériaux	Epaissee	Vitesse
Bois dur et tendre (massif) coupe biaises et droites	prof. coupe max.	4
Aggloméré, dur	5 - 20 mm	3-4
Aggloméré	+ de 20 mm	4
Matériau sandwich, contre-plaqué	2 - 20 mm	3
Panneau plaqué et fumé	prof. coupe max.	4
Plaque PVC	max. 30 mm	2
Plaque feuille acrylique, Plexiglas	max. 25 mm	2-3
Plaque aluminium	2 - 12 mm	2-3
Profil aluminium	1,5 - 3 mm	2-3
Plaque de plâtre cartonné	toutes épaisseurs	1-2
Plaque de laine de roche	toutes épaisseurs	1
Aggloméré lié au ciment	max. 20 mm	1

Demontage et reglage du couteau diviseur

Attention! L'écart entre le couteau diviseur et la lame ne doit pas dépasser 5mm. Si vous démontez le couteau diviseur, par exemple pour des coupes en plongée, cet écart doit absolument être respecté.

Démontage du couteau diviseur (44):

1. Dévissez la vis à ailettes pour le réglage de profondeur, et remontez la scie circulaire jusqu'à la butée pour accéder à la vis de fixation du couteau diviseur.
2. Dévissez la vis de fixation 1 et retirez le couteau divisur. ATTENTION! N'omettez pas de remonter le couteau divisur après le travail de coupe en plongée.

Réglage du couteau diviseur (45):

L'écart entre le couteau diviseur et la couronne dentée de la lame ne doit pas dépasser 5mm, de même que l'écart entre la pointe du couteau diviseur et le point le plus bas de la lame.

Reemplacement de la LAME de SCIE

1. Remontez le capot protecteur 9 et maintenez-le. Bloquez la broche porte-outil en plaçant une cale en bois entre la denture et la plaque de guidage.
2. Desserrer la vis de fixation 1 avec une clé à six pans creux. Retirez la rondelle de serrage 2, 3 (13).
3. Retirez la lame de scie de la bride de serrage.
4. Placez la nouvelle lame et remontez-la en suivant les opérations indiquées dans l'ordre inverse.

ATTENTION! Vérifiez que la flèche sur la lame corresponde au sens de rotation de l'outil.

Réglage du parallélisme de la lame:

Si l'outil tire vers la gauche ou la droite, la lame de scie n'est pas parfaitement parallèle à la plaque de guidage.

Procédez au réglage comme suit:

1. Dévissez la vis à ailettes et la rondelle et desserrez les vis à ailettes.
2. Faites basculer la plaque de guidage vers le bas, puis sur le côté, de manière à pouvoir positionner le plateau.
3. Réglez le parallélisme de la lame de scie à l'aide du plateau.

Extraction des copeaux

Extracteur de copeaux ⑤ pour le racord au choix de: (* accessoires vendus séparément)

déflecteur - système de recapture des copeaux - tuyau d'aspiration pour l'aspiration externe

Entretien de la SCIE circulaire portative

1. Nettoyez l'outil régulièrement (copeaux, éclats), de préférence directement après l'utilisation.
2. Veillez à ce qu'aucun liquide ne pénétre dans le boîtier de la scie. Essuyez le boîtier avec un chiffon doux. N'utilisez jamais d'essence, de détergents ou de solvants pouvant agresser le plastique.
3. Veillez à ce que les fentes de ventilation soient propres et non obstruées.

Conseils pratiques

Si vous procédez à des coupes biaises avec butée, celle-ci (guide parallèle/istaeu) doit être déplacée. Effectuez une coupe d'essai avant de scier. Si vous désirez une largeur de coupe supérieure à celle autorisée par le guide parallèle, nous vous recommandons d'utiliser un rail de tronçonnage ou de guider l'outil le long d'une latte préalablement fixée. Lorsque vous sciez selon des découpes avec une ligne tracée, utilisez le réglage correspondant selon l'angle de coupe désiré: angle droit (position "0"), coupe (position "45"). Pour éviter l'éclatement du bord de coupe lorsque vous sciez des matériaux fragiles, tels que des plaques d'aggloméré plaquées ou des portes, collez une bande de crêpe sur la ligne de coupe. Ceci présente en outre l'avantage de pouvoir rétracer les lignes que sur des surfaces dures. Un autre moyen plus efficace pour éviter l'éclatement du bord de coupe consiste être un fin morceau de bois sous tension qui sera scié en même temps. La scie circulaire portative PHKS 1400 est équipée du système INTELLIGENT POWER CONTROL. Ce variateur de puissance automatique assure une puissance constante dans la plage de vitesse sélectionnée lors de travaux dans des matériaux très durs et résistants.

Vous trouverez d'autres conseils pratiques dans la brochure "Consignes de sécurité".

CERTIFICATE DE CONFORMITE
F
Le société Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Allemagne, certifié par le précédent document que ce produit est conforme aux directives européennes suivantes:
	(89/392 EEG)
Directive sur les basses tensions:	(73/23/EEG)
Compatibilité électronmátrique:	(89/336 EEG)
Normes correspondantes applicables:	EN 50144-1:1998, EN 50144-2-5:1996EN 50014-2:1997, EN 55014-1:1993 + A1:1997,
Type: PHKS 1400	EN 61000-3-2:1995 + A1 + A2,
Bochum, le 30.11.2001	EN 61000-3-3:1995
Hans Kompernaß
- Directeur/Gérant-
