Tipo de produto	Serra circular portátil
Marca	PARKSIDE
Modelo	PHKS 1400
Potência nominal	1400 W
Tensão nominal	230 V ~ 50 Hz
Velocidade em vazio	1800 - 5200 rpm (variável)
Lâmina de serra (diâmetro x furo x espessura de corte x espessura do corpo)	210 x 30 x 1,8 x 2,6 mm
Profundidade de corte a 90°	0 - 75 mm
Profundidade de corte a 45°	0 - 48 mm
Peso	7,1 kg
Nível de pressão sonora	107,5 dB(A)
Nível de potência sonora	120,5 dB(A)
Vibrações (mão-braço)	< 9,3 m/s²
Ajuste de velocidade eletrónico	Sim (pré-seletor de 4 posições)
Segurança anti-arranque	Sim (interruptor de duas mãos)
Ajuste de profundidade de corte	Sim (graduado, por parafuso de orelhas)
Ajuste de ângulo de corte	Sim (0° a 45°, graduado)
Guia paralelo	Sim (com graduação)
Tampa protetora móvel	Sim
Faca separadora	Removível para cortes de mergulho
Extração de aparas	Sim (conexão para aspiração externa)
Materiais compatíveis	Madeira maciça, aglomerado, plástico, alumínio, gesso, lã de rocha
Manutenção	Limpar regularmente, evitar líquidos, fendas de ventilação limpas
Bloqueio do fuso	Sim (para troca de lâmina)

Perguntas frequentes - PHKS 1400 PARKSIDE

Como ajustar a profundidade de corte na PHKS 1400?

Solte o parafuso de orelhas de ajuste de profundidade (marca ④), ajuste a profundidade desejada com a ajuda da graduação (marca ①), e depois aperte o parafuso de orelhas. Recomenda-se escolher uma profundidade 5 mm superior à espessura do material para um corte mais limpo.

Como ligar a serra circular PARKSIDE PHKS 1400?

Por razões de segurança, prima primeiro o bloqueio de segurança (marca 2) e mantenha-o premido, depois prima o gatilho (marca 1). Após a ferramenta estar em funcionamento, pode soltar o bloqueio. Para parar, solte o gatilho.

Que materiais posso cortar com a PHKS 1400?

A serra pode cortar madeira maciça, aglomerado, contraplacado, painéis folheados, PVC, acrílico/Plexiglas, alumínio (chapas e perfis), placas de gesso cartonado e lã de rocha. Nunca corte materiais que contenham amianto.

Como ajustar o ângulo de corte?

Solte os parafusos de orelhas (marca ⑥) dos dois lados, ajuste o ângulo desejado na graduação, e depois aperte os parafusos de orelhas. Faça um corte de teste para verificar o ajuste.

Como trocar a lâmina da serra?

Desligue primeiro a ferramenta da corrente. Levante a tampa protetora e segure-a. Bloqueie o fuso com uma cunha de madeira entre a dentição e a placa de guia. Solte o parafuso de fixação com uma chave sextavada, retire a anilha e a lâmina. Coloque a nova lâmina respeitando o sentido de rotação indicado pela seta, e volte a montar na ordem inversa.

A serra puxa para a esquerda ou para a direita, o que fazer?

Isso indica que a lâmina não está paralela à placa de guia. Para ajustar o paralelismo, desaperte o parafuso de orelhas e a anilha, solte os parafusos de orelhas, incline a placa de guia para baixo e para o lado, e depois ajuste o paralelismo com a ajuda de uma placa.

Que manutenção requer a serra circular PHKS 1400?

Limpe regularmente as aparas e lascas, de preferência após cada utilização. Limpe a caixa com um pano macio, sem usar gasolina ou solventes. Certifique-se de que as fendas de ventilação permanecem limpas e desobstruídas. Nenhum líquido deve entrar na caixa.

Posso usar a serra sem a faca separadora?

A faca separadora pode ser removida apenas para trabalhos de corte de mergulho. Após este tipo de corte, deve ser obrigatoriamente recolocada. A distância entre a faca e a lâmina não deve exceder 5 mm.

Que velocidade escolher para cortar alumínio?

Para chapas de alumínio de 2 a 12 mm e perfis de 1,5 a 3 mm, ajuste o pré-seletor de velocidade na posição 2 ou 3 (2 para uma espessura mais fina, 3 para mais espesso). Use uma velocidade moderada para evitar sobreaquecimento.

Onde encontrar o manual de instruções completo?

O manual completo está disponível gratuitamente para download em formato PDF no site notice-facile.com para o modelo PARKSIDE PHKS 1400. Contém todas as instruções de segurança e instruções detalhadas.

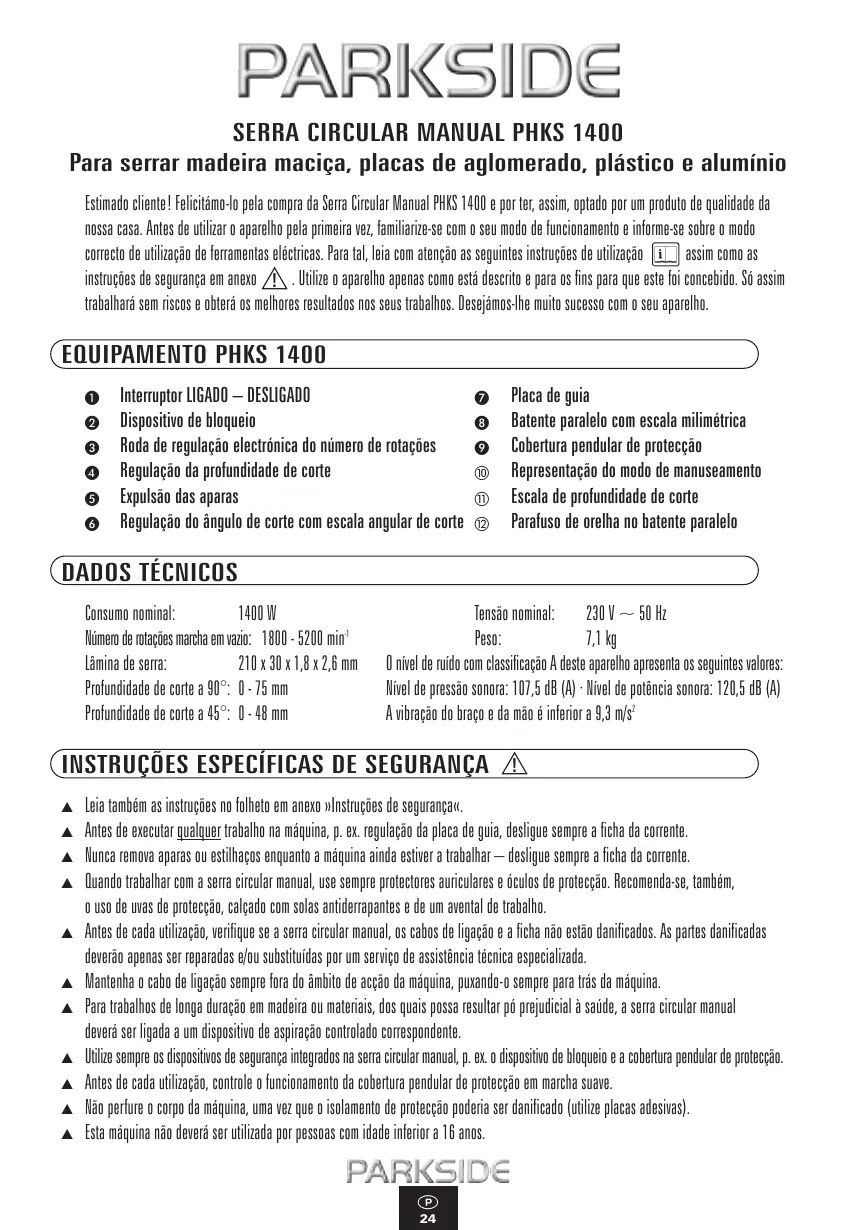

MANUAL DE UTILIZADOR PHKS 1400 PARKSIDE

Instruções de utilizesão

e de seguranca

HANDCIRKELZAAG

Bedienings-

Estimado cliente! Felicitámo-loPGA compra da Serra Circular Manual PHKS 1400 e por ter,assim, optado por um produits de qualida de dasossa casa. Antes deutilizar o aparelho pela primaira vez,familiarize-se com o seu modo defunacione e informe-sobre o modo correto deutilizaçãode ferramentaes életricas.Para tal,leia com atençao as seguinto instruções deutilizaçãoassim como as instruções de segurânia em anexo .Utilize o aparelho apenas como está descrito e para os fins para que este foi concedebido.Sso assim travahabar sem riscos e obteras os melhores resultados nos seu lavorhos.Desejamos-lhe muito sucesso com o seu aparelho.

EQUIPAMENTO PHKS 1400

Interruptor LIGADO - DESLIGADO
Dispositivo de bloqueio
3 Roda de regulacao electrònica do numero de rotações
4 Regulação da profundidade de corte
5 Expulsao das aparas
6 Regulação do angulo de corte com escala angular de corte

7 Placa de guia
3 Batente paralelo com escalamilimetrica
9 Cobertura pendular de proteção
10 Representação do modo de manuseamento
⑪ Escalade profundidade de corte
12 Parafuso de orelha no batente paralelo

DADOS TECNICOS

Consumo nominal: 1400 W

Numero de rotações marcha em征求意见: 1800 - 5200 min

Lamina de serra: 210 × 30 × 1.8 × 2.6 mm

Profundidade de corte a 90^ : 0 - 75 mm

Profundidade de corte a 45^ : 0 - 48 mm

Tensao nominal: 230V 50Hz

Peso: 7,1 kg

O nível de ruido com classificação Aarethe aparenho aparece os seguintes valores: Nível de pressao sonora: 107,5 dB (A) · Nivel de potencia sonora: 120,5 dB (A) A vibracao do braço e da maior é inferior a 9,3m / s^2

INSTRUÇOES ESPECÍFICAS DE SEGURANÇA

Leia también as instruções no folheto en anexo «Instruções de segurarçau.
Antes de executar qualquer travailho na maquina, p. ex. regulação da placac de guia, desigue sempre a ficha da corrente.
Nunca remove aparas ou estilhações quando a boaina ia技术支持 e tratalhar - deslige sempre a ficha da corrente.
Quando trabalho com a serra circular manual, use sempre protectores auriculares e oculos de protecao. Recomenda-se, tambem, o uso de uvas de protecao, calculado com solas antiderrapantes e de um avental de trabalho.
Antes de cada'utilisation, verifie que a serra circular manual, os cabos de ligation e a ficha não está danificados. As partes danificadasdeerao apenas ser reparadas e/ou substituidas por um service de assistencia的技术ica especializada.
Mantenha o cabo de ligation sempre fora do ambito de aceao da maquina, puxando-o sempre para tras da maquina.
Para tratablos de longa duração em madeira ou materiais, dos quais possa resultar pó prejudicial à sauáde, a serra circular manual deverá ser ligada a um dispositivo de aspiração controlado correspondente.
Utilize sempre os dispositivos de segurar a integrados na serra circular manual, p. ex. o dispositivo de bloqueio e a cobertura pendular de proteção.
Antes de cada'utilisation, controle o functimento da cobertura pendular de proteção em marcha suave.
Não perfure o corpo da boaquina, uma vez que o isolamento de proteção poderia ser danificado (utilize placas adesivas).
- España no dejanó ser aplicada por personnes com性和 inferior a 16 años.

A cobertura pendular de proteção éperado ser manuseada na alavanca Concebida para o efeito. quando se colocar a serra circular manual sobre o material, a cobertura pendular de proteção roda automaticamente para trás. A cobertura de proteção não deperá ser bloqueada quando está aberta. Assegure-se,也是非常,de que todas as peças moveris do dispositivo de proteção da lamina de serra funciona sem bloqueiros e de que todos os dispositivos que tem como funcão cobrir a lamina de serra funciona perfeitamente.
Emetrabalhos de imersao proteja a peca de travailho contra rebatimentos,p.ex.comuma travessa.
Proteja a madeira redonda em eles os lados da lamina de serra contra torques.
Material que contentha amiente não devar se travañado.
Asseguere-se que o diametro, a densidade e demais characteristicas da lamina de serra sao as adequadas para esta serra circular manual.
Asseguire-se que a lamina de serra é a adequada para o número de rotações do eixo esta ferramenta.
- não utilize lâminas da serra que estejam fissuradas ou cuja forma se tenha alterado. Não utilize lâminas da serra em aço rápido de elevado rendimento.
Ao serrar, de atencion a que nao se serrem pregos, parafusos, etc.
Ajuste a distancia entre a cunha de fissura e a coroa dentada da lamina de serra até um max. de 5 mm e entre a ponta da cunha de fissura e o punto mais profundo da lamina de serra até um max. de 5 mm.
A cunha de fissura sudevera ser removida para trabalhos de imersao.
Depois de deslagar, nunca trave adicondimalmente a lamina de serra.
Em operação manual, não bloqueie o interruptor LIGADO/DESLIGADO.

REGULAÇÃO DA PLACA DE GUIA

A regulação的基础, ou melhor, o ângulo da placá de guia em relaçao à lamina de serra é de 90^ . Se desejar corrigir o ângulo, utilize o parafuso de correção.

Para una regulação exacta do angulo de corte, leia o capitulo segunte.

REGULAÇÃO DO ANGULO DE CORTE

Poderar determinar exactamente qual o angulo de corte com a escalangular de corte. Solte a porca de orelha da regulaao do angulo de corte em ambos lados,ajuste o angulo pretendido na escala e aperte de novo a porca de orelha. Atencao! Controle a regulaao do angulo de corte fazendo um corte de ensaio!

REGULACION DA PROFUNDADE DO CORTE

Indicao! Recomendamos a selecao de um valor de profundidade de corte 5 mm maior do que a solidez do material. Oterer, assim, um corte mais limpo. Solte a porca de orelha da regulaao de profundidade de corte ④ , ajuste a profundidade de corte pretendida na escala ① e aperte de novo a porca de orelha.

LIGAREDSLIGAR

Por motivos de segurar, este aparecido está命中o de um disposito de Bloqueio 2. O interruptor LIGADO/DESLIGADO 1 não pode ser retido. Para ligar, prima, primeiro, o disposito de bloqueio 2 e,(before, (mantendo o disposito de bloqueio premido) o interruptor LIGADO/ DESLIGADO 1. Depois de a boa ter arrancado, poder sañar o disposito de bloqueio. Para desligar, solte o interruptor LIGADO/DESLIGADO 1.

REGULAÇÃO DA LARGURA DE CORTE / BATENTE PARALELO

Solte o parafuso de orelha ⑫ no batente paralelo ③, regule a largura de corte pretendida na marca de ajuste e aperte de novo

o parafuso de orelha.

MANUSEAMENTO DA SERRA CIRCULAR MANUAL

1. Ligue a boaina tal como descripto em 已 Ligare Desligare, deposito, puse aaresta frontal da placac de guia o material.
2. Alinhe a boaina no batente paralelo ou nainha marcada.
3. Segure a boaquina com as两大os nos Manipulos e serre, exercedo uma pressao moderada.

REGULACAO DO NUMERO DE ROTACOs

Oriente-se pelas seguinto regulações facultativas ou adapte individualmente o número respectivo de rotações na roda de regulação electrónica. Gire a roda de regulação até que o número de rotações pretendido chegue à seta de marca (▶).

(1 = número mais boaixo de rotações / 4 = número mais elevado de rotações):

Material

Madeira dura e madeira mole (madeira macaça)

em cortes transversais e longitudinais

Placas de agglomerado,placas de fibras duras

Placas de aglomerado

Placas de marceneiro, madeira contraplacada

Placas revestidas e folheadas

Placas em PVC

Placas en vidro acriloc, plexiglas

Placas en aluminio

Perfis em aluminio

Placas em cartao de gesso

Densidade do material

profundidade max. de corte

5-20mm

mais de 20 mm

2-20mm

profundidade max. de corte

até 30 mm

até 25 mm

2-12mm

1,5-3mm

todostos graus de solidez

todostosoggrausdolidez

até 20 mm

Nível do ^ de roações

4

3-4

4

3

4

2

2-3

2-3

2-3

1-2

1

1

DESMONTAGEM E REGULAÇÃO DA CUNHA DE FISSURA

Atença! A distança entre a cunha de fissura e a lamina de serra não deverá ser superior a 5 mm. Se a cunha de fissura tiver sido Removeda, p. ex. para travaíhos de imersão, esta distança terá que se necessariamente mantida quando a cunha de fissura for de novo introduzida.

Desmontagem da cunha de fissura: (140)

1. Solte o parafuso de orelha da regulação da profundidade de corte e rodar a serra circular para cima até ao batente; o parafuso de fixação da cunha de fissura ficará quando visível e de livre accesso.
2. Desaparafuse o parafuso de fixacao 1 e retire a cunha de fissura.

ATENÇÃO / IMPORTANTE! Após o corte de imershão, é imprescindivel que se introduze de novo a cunha de fissura antes de executar outros tratholos.

Regulacao da cunha de fissura: (15)

Regule a distancia entre a cunha de fissura e a coroa dentada da lamina de serra até ao max. de 5 mm e entre a ponta da cunha de fissura e o punto mais profundo da lamina de serra até ao max. de 5 mm.

SUBSTITUÇÃO DA LÁMINA DE SERRA

1. Rode a cobertura pendular de proteção para trás e fixe. Fixe o éixo de trabalho com a cunha de madeira entre a coroa dentada da serra e a placá de guía.
2. Desaparafuse o parafuso de fixacao 1 com uma chave inglesa. Retire o disco 2 e a anilha de fixacao 3 (13).
3. Retire a lamina de serra do flange de fixacao.
4. Para a montagem da lamina de serra, proceda na sequencia inversa ao describre anteriormente.
   ATENCA! A seta na lamina de serra devera coincirdir com a seta indicadora da direccao de rotação (marque no aparelho a direcção da rotação).

Correccao do paralleismo na lamina de serra:

Se, ao cortar, a maiorina fugir para a direita ou para a esquerda, isso significa que a lamina de serra não está paralela com aaresta da placac de guia ou com o batente paralelo. Corrija da segunte maneira:

1. Retire a porca de orelha com a arruela plana e solte a porca de orelha.
2. Rode a plac de guia para baixo e vire lateralmente, para que a plac de correcao possa ser posiconada.
3. Corrigir o parallelismo da lamina de serra com a placu de correccao.

EXPULSAO DAS APARAS

No orifico de expulsion das aparas poderao ser, optionalmente, feitas as seguintes ligações: (* - não incluio no fornecimento/cessario)

• Bocal de liação
• Sistema de recolha de aparas*
• Mangueira de aspiração com o de 35 mm para aspiração externa*

MANUTENÇAO DA SERRA CIRCULAR MANUAL

1. Limpe a serra circular manual regularamente (de aparas, estilhações de madeira, etc.), de preferência logo a seguir a terminar o trabalho.
2. No interior da serra circular manual não deverão penetrar liquidos. Para a limpeza do corpo do aparecido utilize um pano macio. Nunca utilize gasolina, solventes ou detergentes corrosivos ao plácico.
3. Os orificios de ventilaçãodeeraoestar sempredesobstruidos e limpos.

CONSELHOS E TRUQUES

Se efectuar cortes na diagonal com batente, o batente (batente paralelo/regua)deer ser deslocateda medida. Para mais segurarca, efectue ante um corte de ensao.
Se desejar efectuar cortes con una largura superior a permitteda polo batente paralelo, recomendamos que utilize una barra de guia ou que desloque a maquina ao longo de una regua fixa.
Para cortes segundo o tratado com uma LINHA de markacao, tenha em conta, de acordo com o angulo de corte, a indicacao correspondente de corte no mostrador: corte rectangular (indicaao "0" ),corte de 45^ (indicaao "45" ).
Para evitar fracturas nas arestas do corte em superficies delicadas, p. ex. placas de aglorerado revestidas ou portas, cole fita crepe ao longo da linha de corte. Tal tem tambem a vantageqque, sobre a fita crepe, se marca melhor que numa superficie lisa. Um método ainda mais eficaz para evitar fracturas nas arestas de corte consiste em usar uma ripa de madeira finala fixa, a qual é tambem cortada.
A Serra Circular Manual PHKS 1400 está equipada com o Sistema INTELLIGENT POWER CONTROL. Este mecanismo de aumento automatico darength sob cargafaz com que a potencia permaneca constante Dentro de um determinado regime de rotações, mesmo no caso dos materiais mais rjos e resistentes.

Encontrará mais conselhos práticós no folheto en anexo «Instruções de segurarçau.
