MODE D'EMPLOI PM-5 SUUNTO
CLINOMÉTRE À LECTURE OPTIQUE 8
Versions de PM-5 disponibles 9
MODE D'EMPLOI 10
Correction de la hauteur nomographique 15
PROTECTION DU CORPS DES KB-14 ET PM-5 DE SUUNTO 16
Altimètre optique
L'altimètre PM-5/1520 de Suunto est un instrument destiné à mesurer des hauteurs et plus particulièrement des hauteurs d'arbres, avec précision et rapidité. Le corps de l'instrument est en aluminium anodisé résistant à la corrosion. Le disque gradué repose sur un palier spécial dans une capsule en plastique étanche et toutes les parties mobiles sont immergées dans un liquide, ce qui permet au cadran de se déplacer librement et de s'arrêter rapidement. Le liquide ne gèle pas, conserve l'ensemble de ses propriétés d'amortissement dans des conditions de travail et élimine les vibrations irritantes de la calamine.
Mode d'emploi
En cas de mesure d'une hauteur à une distance de 15 ou 20 mètres, trois hauteurs peuvent être lues directement sur l'échelle de l'altimètre. En cas de mesure d'une hauteur à une distance de 30 ou 40 mètres, le chiffre obtenu doit être doublé. L'altimètre de Suunto peut également être utilisé pour déterminer l'angle d'une pente. Pour ce faire, il convient de visualiser la ligne de la pente à l'aide de l'échelle de 20 mètres à gauche de l'instrument. Le relevé obtenu permettant d'obtenir l'angle peut être comparé aux chiffres indiqués dans le tableau de conversion situé à l'arrière de l'instrument.
MESURE des hauteurs

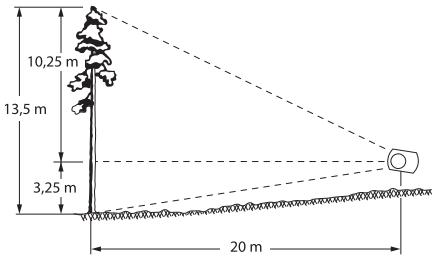

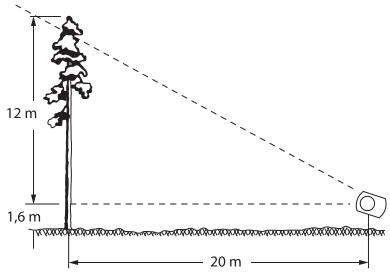

La mesure réelle de la hauteur de l'arbre doit être réalisée depuis la distance mesurée comme suit : l'observateur vise la cime de l'arbre en gardant les deux yeux ouverts. L'objet observé, le réticule et l'échelle apparaissent simultanément dans le champ de vision de l'instrument. Dès que le réticule coïncide avec la cime de l'arbre, la hauteur de ce dernier peut être lue (dans cet exemple, à partir de l'échelle de 20 m à gauche de l'instrument). La lecture obtenue correspond à la hauteur de l'arbre mesurée à hauteur des yeux de l'observateur. La base de l'arbre n'est pas observée. Si elle se trouve sous la hauteur des yeux de l'observateur, la hauteur réelle de l'arbre est obtenue en cumulant les deux relevés. Si elle se trouve au-dessus de la hauteur des yeux de l'observateur, la hauteur de l'arbre est obtenue en calculant les deux relevés. En fait, dans le

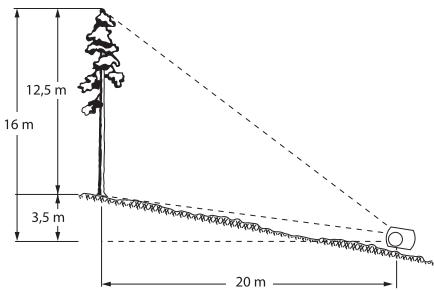

dernier cas, la distance ne peut pas être mesurée horizontalement. Par conséquent, pour obtenir le résultat exact, il convient de procéder comme suit : sur un sol plat, les lectures supérieures de l'arbre suffisent généralement : il suffit d'ajouter la hauteur au niveau des yeux de l'observateur (1,60 m dans ce cas), qui est déjà connue.
Mode d'emploi du nomogramme
Si, en raison d'un terrain irrégulier, la distance ne peut pas être déterminée horizontalement comme indiqué ci-dessus, le nomogramme de la page 7 doit être utilisé.
Dettermination de la distance de BASE
Étant donné que cet instrument ne comporte pas de prisme, la distance de base, par exemple 15 mètres, doit être mesurée à l'aide d'un ruban d'arpenteur. Prendre les lectures du sommet et du pied et additionner ou soustraire ces valeurs pour obtenir la hauteur apparente. Sur le nomogramme de la page 7, rechercher la hauteur apparente sur l'échelle de droite. Sur l'échelle double de gauche, rechercher la lecture obtenue en visant le pied de l'arbre. Noter que les lectures des gradients doivent être prises de côtés différents de l'échelle. Relier ces deux points du nomogramme par une ligne droite. L'échelle centrale du nomogramme indique désormais la hauteur réelle de l'arbre.
Remarque importante
Les axes optiques des yeux de certaines personnes ne sont pas parallèles. Ce phénomène s'appelle hétérophorie. Il peut varier avec le temps et dépend également de plusieurs facteurs. Par conséquent, afin de s'assurer que ce phénomène n'affectera pas la précision des lectures, il est conseillé à l'utilisateur de contrôler sa vue, avant la lecture, en faisant le petit test suivant : commencer par effectuer une lecture en gardant les deux yeux ouverts, puis fermer l’œil libre. Si les lectures ne divergent pas considérablement, c'est que les axes optiques sont alignés, et les deux yeux peuvent donc être tenus ouverts pour prendre des lectures. Si les lectures diffèrent, tenir l'autre œil fermé et viser à mi-chemin en direction du côté du corps de l'instrument, afin de créer une illusion optique, grâce à laquelle le réticule se prolonge au-delà du corps de l'instrument et est visible contre l'objectif.
Clinométrie à lecture optique
Le CLINOMÉTRE de poche SUUNTO est solide, ce qui permet de l'utiliser pour tout type de travail. Grâce à sa lentille exempte de parallaxe intégrée au design, il permet une lecture facile et rapide.
La visée et la lecture s'effectuent simultanément. L'instrument ne compte ni vis de fixation, ni niveau, ni besoin de réglage.
En cas d'espace restreint, comme dans les travaux géologiques et minéralogiques, les déclivités et autres formations peuvent être déterminées en plaçant l'instrument le long du contour ou de la surface de la formation ; l'angle est ensuite lu directement à travers la fenêtre latérale.

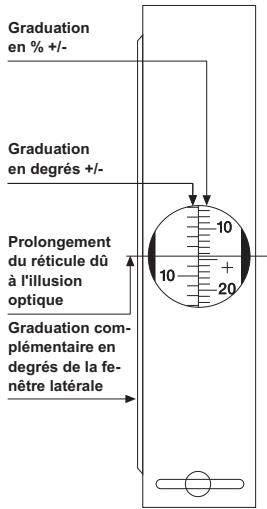

Caractéristiques de la construction
La structure est en aluminium léger résistant à la corrosion.
Le disque gradué est soutenu par un ensemble de paliers à rubis et toutes les pièces mobiles sont
immergées dans une capsule en plastique hermétique et très solide remplie de liquide amortisseur. Le liquide amortit toutes les vibrations excessives de l'échelle et permet un mouvement en douceur et sans à-coups du disque gradué.
Le matériel du conteneur n'est pas agressé par le soleil ou l'eau. Le liquide ne gèle pas dans les conditions arctiques et ne s'évapore pas sous les tropiques.
Caractéristiques techniques
Poids : 120 g Dimensions : 74 x 52 x 15 mm. Les échelles optiques sont graduées en degrés, de à ± 90^ et de 0% à ± 150%.
Une table de cosinus est imprimée au dos de l'instrument.
Résolution
Elle peut être lue directement selon une précision de 1 degré ou 1%. Elle peut être estimée avec une précision de 10 minutes ou env. 1/5 de 1%, ce dernier chiffre s'appliquant naturellement aux lectures autour de zéro.
Versions de PM-5 disponibles
Le PM-5/360 PC de base a été développé en plusieurs variantes dotées de différentes combinaisons de graduation pour des usages spéciaux. Par conséquent, une version importante avec une graduation de "nouveaux dégrés" ou grades est maintenant disponible. Ici, plutôt que d'observer la division normale en 360 dégrés, le cercle complet est divisé en 400 grades (g). La graduation en pourcentage est normale. Le modèle concerné est le PM-5/400 PC.
Mode d'emploi
Les mesures s'effectuent généralement à l'aide de l'œil droit. En raison des différences d'acuité visuelle et des préférences personnelles, il est parfois plus facile d'utiliser l'œil gauche. Il est de la plus haute importance de garder les deux yeux ouverts. La main soutenant l'instrument ne doit pas gêner la vision de l'autre voie.
Tenir l'instrument devant l'œil qui effectue la lecture, de sorte que la graduation soit lisible à travers l'optique et que la fenêtre latérale ronde soit orientée vers la gauche. Orienter l'instrument vers l'objet en le levant ou en l'abaissant jusqu'à ce que le réticule soit visible sur le point à mesurer. Parallèlement, dire la position du réticule sur l'échelle pour obtenir la mesure. En raison de l'illusion optique, le réticule (pointeur en croix) semble se prolonger au-delà du cadre et peut donc être observé facilement sur le terrain ou l'objet.
La graduation à gauche indique l'angle de la pente en degrés depuis le plan horizontal à la hauteur des yeux. La graduation de droite indique la hauteur de l'objet depuis la même hauteur horizontale des yeux et elle est exprimée en pourcentage de la distance horizontale. L'exemple suivant illustre la procédure.

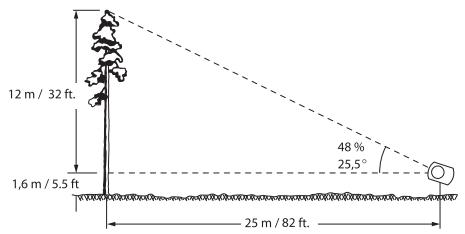

La tâche consiste à mesurer la hauteur d'un arbre situé à une distance de 25m /82 pi. sur un sol plat. L'instrument est incliné, de sorte que le réticule soit visible contre la cime de l'arbre (sommet). La lecture obtenue est 48% (environ 25,5°). Comme la distance est de 25m /82 pi., la hauteur de l'arbre est de 48 / 100 × 25m = env. 12m, soit 48 / 100 × 25m = env. 12m, soit 48 / 100 × 82pi. = env. 39pi. À ce chiffre doit être ajoutée la hauteur des yeux depuis le sol, par ex. 1,6m ou 5pi. ½. La somme de ces chiffres est 13,6m, soit 44pi. ½, ce qui correspond à la hauteur de l'arbre.
En cas de mesures très précises et

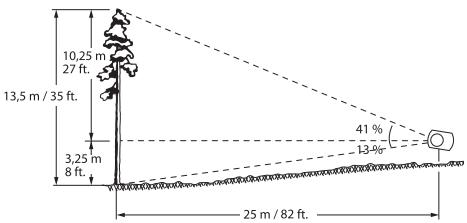

en particulier sur un sol en pente, deux relevés sont réalisés, le premier au sommet et l'autre à la base du tronc. Lorsque la base du tronc se trouve sous la hauteur des yeux, les pourcentages obtenus sont ajoutés. La hauteur totale correspond au pourcentage total de la distance horizontale. Par exemple, si la lecture du sommet est 41% et la lecture du sol 13%, la hauteur totale de l'arbre mesurée à une distance de 25m / 82 pi. est (41 + 13) / 100 × 25m = 54 / 100 × 25m = env. 13.5m, soit (41 + 13) / 100 × 82pi. = 54 / 100 × 82pi. = env. 4412 pi.
Lorsque la base du tronc se situe au-dessus de la hauteur des yeux, la lecture de la base est soustraite de la lecture du sommet et la hauteur totale correspond à la différence en pourcentage de la distance horizontale.

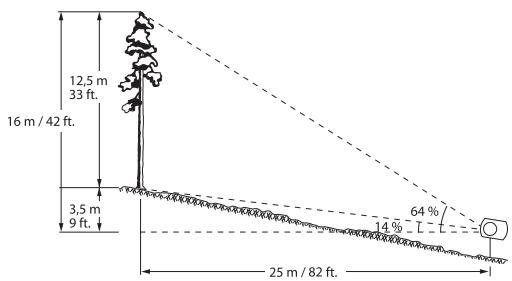

Par exemple, si la lecture du sommet est 65% et la lecture de la base 14%, la hauteur totale est (64 - 14) / 100 × 25m = 50 / 100 × 25m = 12.5m, soit (64 - 14) / 100 × 82pi = 50 / 100 × 82pi = 41pi. Pour des raisons de simplicité, lorsque les calculs sont réalisés mentalement, il est conseillé d'utiliser une distance de 50, 100 ou 200m / pi.
Tous les relevés sur l'échelle des pourcentages sont effectués à partir de la distance horizontale. Cela signifie que si la distance d'un terrain en pente est mesurée au sol, une erreur est insérée et doit être corrigée pour que les résultats soient corrects. Cette erreur est peu importante dans la plupart des cas lorsque les angles sont faibles mais elle augmente progressivement lorsque l'angle s'accroît.
La corrélation trigonométrique est la suivante :
$$ \mathsf{H} = \mathsf{h} \times \cos{\alpha} $$
ou H est la hauteur réelle ou corrigée, h la hauteur observée et (alpha) l'angle de la pente au sol. À l'aide de l'équation précédente, il est également possible de procéder à la correction à distance. Dans ce cas, h correspond à la distance mesurée au sol et H à la distance horizontalement recherchée. Si la distance corrigée est utilisée, il n'est pas nécessaire de corriger la hauteur observée. Lors du calcul de la distance horizontalement à l'aide de la distance au sol et de la pente, il convient de préciser qu'une erreur est insérée si la pente est mesurée depuis la hauteur des yeux jusqu'à la base du tronc. Il serait gênant et non pratique de mesurer la pente au sol. Toutefois, aucune erreur n'est insérée lorsque l'angle de la pente est mesuré depuis la hauteur des yeux jusqu'au repère indicateur réalisé ou placé sur le tronc à la hauteur des yeux, les deux lignes de la mesure devenant parallèles. L'angle réel de la pente est de 9 degrés.
L'exemple indiqué sur la figure suivante illustre les deux méthodes de calcul.
Première méthode : mesurer la distance au sol. Elle est égale à 25m / 82 pi. Ensuite, mesurer l'angle de la pente. Il est de 9 degrés. Lire les pourcentages des points situés au niveau de la cime et du sol. Ils sont de 29 et 23%.
Calculer :
$$ \frac {2 3}{1 0 0} + \frac {2 9}{1 0 0} = \frac {5 2}{1 0 0} $$
Prendre 52% de 25m / 82 pi. Cela correspond à 13m / 42,6 pi. Multiplier ce chiffre par le cosinus de 9 degrés.
0,987 × 13m = 12,8m soit 0,987 × 42,6 pi. = 42 pi.
2ème méthode : multiplier la distance au sol par le cosinus de l'angle de la pente.
0,987 × 25m = 24,6m, soit 0,987 × 82 pi. = 80,9 pi.
Ajouter le relevé des pourcentages comme indiqué ci-dessus et prendre la somme des pourcentages de la distance corrigée.
$$ \frac {5 2}{1 0 0} \times 2 4, 6 \mathrm {m} = 1 2, 8 \mathrm {m} $$
soit
$$ \frac {5 2}{1 0 0} \times 8 0, 9 \mathrm {f t} = 4 2 \mathrm {f t} $$
Cet exemple indique qu'un angle de 9 degrés entraîne une correction de 2,3% seulement mais lorsque l'angle est de 35 degrés, la correction correspond à une réduction d'environ 18% de la hauteur observée.
Correction de la hauteur nomographique

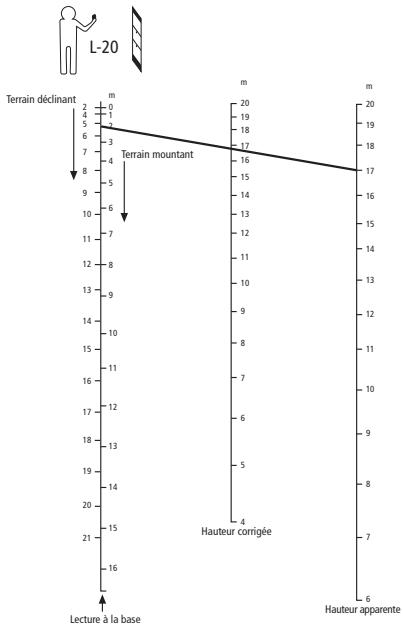

En cas d'utilisation du nomogramme, il devient inutile de calculer toutes les corrections. Seule une règle ou un autre objet pratique muni d'un bord droit est nécessaire pour obtenir la solution nomographique. Pour utiliser le nomogramme, placer la règle de sorte que son bord coupe l'échelle de l'angle à gauche au niveau du point de l'angle de la pente et l'échelle de la hauteur observée (à droite) au niveau du point pertinent. La hauteur (ou distance) corrigée est lue au point où le bord coupe l'échelle de hauteur corrigée au centre. En cas d'utilisation d'une distance de 100m/pi. au sol, la procédure de correction est très simple. Il est alors inutile de mesurer l'angle de la pente. Il suffit de lire le relevé du point au sommet et du point au sol. Selon la situation, leur somme ou différence indique la hauteur apparente directement en pieds. Elle est ensuite corrigée comme suit : tout d'abord, chercher le point indiquant la hauteur apparente sur l'échelle de droite dans le nomogramme. Ensuite, chercher le point indiquant le relevé du point au sol sur l'échelle double de gauche. Enfin, relier ces points. Le relevé corrigé est déterminé à partir de l'échelle moyenne pertinente au point d'intersection. Dans cette procédure, l'angle de la pente peut être négligé car l'échelle du point au sol à gauche a été réalisée de telle manière que l'angle de la pente et la hauteur moyenne des yeux de 1,6 m / 5,5 pi. soient pris en compte.
Protection du CORPS des KB-14 et PM-5 de SUUNTO
La protection du corps de l'instrument convient aux modèles KB et PM suivants : KB-14 (tous les modèles) et PM-5.
Suunto PM-5, PM-5/1520
