BEDIENUNGSANLEITUNG PM-5 SUUNTO

OPTICAL HEIGHT METER

BEDIENUNGSCANLEITUNG

DE

INHALTSVERZEICHNIS

PM-5/1520 4

OPTISCHER HÖHENMESSER 4

GEBRAUCHSANLEITUNG 4

HOHENMESSAGE 5

VERWENDUNG DES NOMOGRAMMS 6

ERMITTLUNG DES BASISABSTANDS 6

PM-5 8

OPTISCHER KLINOMETER 8

ERHÄLTLiche AUSFUHRUNGEN DES PM-5 9

GEBRAUCHSANLEITUNG 10

NOMOGRAPHISCHE HÖHENKORREKTUR 16

SCHUTZHÜLLE FÜR SUUNTO KB-14 UND PM-5 16

PM-5/1520

OPTISCHER HÖHENMESSER

Der Suunto Höhenmesser PM-5/1520 erhöht das schnelle und prazise Vermessen von Höhen. Er wird insbesondere zur Messung der Höhe von Bäumen eingesetzt. Das Gehäuse des Instruments ist eine korrosionsbestandige eloxierte Aluminiumlegierung. Die Skalenkarte und ihr Lager sind frei beweglich in eine bruchsichere, hermetisch viersegelte, flüssigkeitsgefüllte Kunststoffkapel eingeschlossen. Die flüssigkeit gefried nicht und behält ihre schwingungsdeckfenden Eigenschaften unter allen Einsatzbedingungen.

GEBRAUCHSANLEITUNG

Wenn Sie einen Baum aus einem Abstand von 15 m oder 20 m vermessen, können Sie dessen Höhe unmittelbar von der Skala ablesen. Bei einem Messabstand von 30 m oder 40 m müssen die abgelesenen Werte verdoppelt werden. Der Suunto-Höhenmesser kann auch zur Messung von Neigungswinkel verwendet werden. Sichten Sie dazu entlang der Neigungslinne und lessen Sie den Wert der linken Skala (20 m) ab. Aus dem abgelesenen Wert konnen Sie mit Hilfe der Tabelle auf der Instrumentenrückseite den Winkel ermitteln.

HOHENMESSAGE

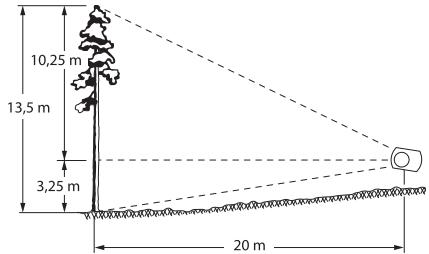

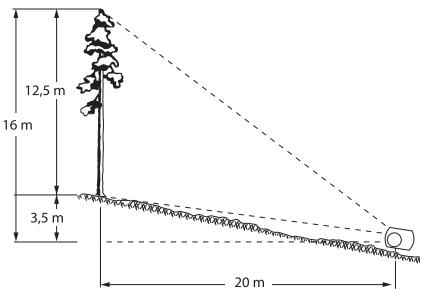

Vermessen Sie die Baumhöhe aus dem vermessenen Abstand wie folgt: Halten Sie beim Sichten des Baumwipfels beide Augen geöffnet. Die Mittellinie und die Skala sind gleichzeitig im Sightfeld des Instruments zu sehen. Wenn sich die Mittellinie auf der Höhe des Wipfels befindet, können Sie die Baumhöhe von der Skala ablesen, in unserem Beispiel die linke Skala (20m) . Der abgelesene Wert enstpricht allerdings nicht der Höhe vom Boden, sondern von ihrer Augenhöhe aus. Vermessen Sie davon auch die Höhe des Stammansatzes. Befindet sich der Stammansatz unterhalb der Augenhöhe, erhalten Sie die Gesamthöhe durch Addieren der beiden Werte. Befindet sich der Stammansatz oberhalb der Augenhöhe, entspricht die Gesamthöhe der Differenz zwischen den beiden Werten. Im letzteren Fall kann der Abstand zum Baum nicht unmittelbar horizontal gemessen werden. Befolgen Sie

die nachstehenden Hinweise, um genaue Ergebnisse zu erzielen. In ebenem Gelände reicht gewöhnlich die Messung der Wipfelhöhe: Addieren Sie einfach ihre Augenhöhe (in unserem Beispiel 1,60 m) zu diesen Wert.

VERWENDUNG DES NOMOGRAMMS

Das Nomogramm auf Seite 7 erhögtlich die Ermittlung genauer Werte auch dann, wenn der Boden sehr uneben ist und der horizontally Abstand zum Baum deshalb nicht exact vermessbar ist.

ERMITTLUNG DES BASISABSTANDS

Das das Instrument kein Prisma beinhaltet, muss der Basisabstand (z. B. 15 m) mit Hilfe eines Meßbands ermittelt werden.

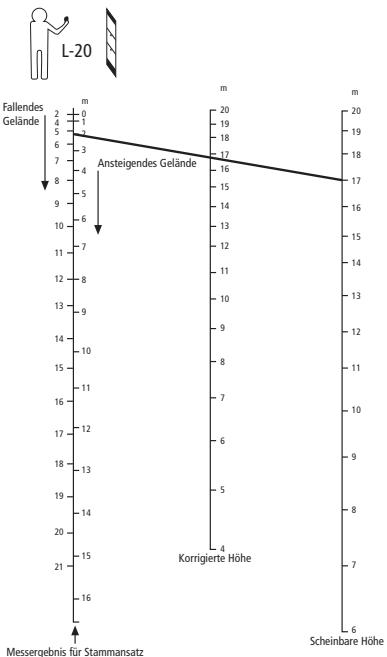

Addieren bzw. subtrahieren Sie die gemessenen Höhenwerte (Stammansatz/Wipfel), um s'die scheinbare Höhe zu erhalten. Suchen Sie auf dem Nomogramm auf Seite 7 auf der rechten Skala die scheinbare Höhe. Suchen Sie danach auf der linken Doppelskala die Höhe des Stammansatzes. Beachten Sie, dass die Werte für Steigungen und Gefälle von unterscheidliche Seiten der Skala abgelesen werden sollenn. Verbinden Sie die beiden Punkte auf dem Nomogramm mit einer geraden Linie. Der Schnittpunkt dieser Linie mit der mittleren Skala des Nomogramms gibt die tatsächliche Höhe des Baumes an.

Wichtiger Hinweis

Bei machen Menschen sind die Augenachsen nicht exact parallel. Dies wird als Heterophorie bezeichnet. Der Zustand kann sich im Laufe des Lebens verändern und ist von unterschiedlichen Faktoren abhängig. Da diese Phenomen Einfluss auf dei Messgenaugkeit hat, sollen den Sie vor der ersten Messung prufen, ob es eventuell für Sie zutriftt. Führren Sie dazu mit offen den Augen eine Messung durch und schließen Sie danach das frei Auge. Wenn der Messwert danach nicht wesentlich vom ersten abweicht, sind ihre Augenachsen parallel, und Sie konnen beim Messen beiden Augen offen halten. Weichen die Werte voneinander ab, sollen den Sie beim Messen das frei Auge geschlossen halten und halb zur Seite des Instruments sichte. Dies erzeugt eine optische Tauschung, bei der sich die Mittellidine außerhalb des Instruments fortzusetzen scheint.

PM-5

OPTISCHER KLINOMETER

Der robuste SUUNTO-KLINOMETER im Pocketformat ist ideal für alle Arten von Vermessungsarbeiten. Das Design erhögt die schnelle Ablesung durch eine parallaxfreie Linse.

Sie konnen gleichzeitig das Objekt sichen und die Skalenwerte ablesen. Schraubenjustierung oder das Zentrieren einer Libelle sind nicht erforderlich.

Bei der Arbeit auf engem Raum (z.B. bei geologischen und mineralogischen Forschungen) können Sie das Instrument entlang der Kontur oder Oberfläche der zu vermessenden Formation positionieren und den Neigungswinkel direkt durch das seitliche Fenster ablesen.

Konstruktionseigenschaften

Die Rahmenkonstruktion ist aus leichtem, korrosionsbeständigem Aluminium.

Die Skalenkarte ist saphirgelagert. Alle beweglichen Teile

sind in eine bruchsichere, hermetisch versiegelte, flüssigkeitsgefüllte Kunststoff-kapsel eingeschlossen. Die Flüssigkeit dampf die Schwingungen der Skala und erhöglich das Verschieben der Skalenkarte ohne ruckartige Bewegungen.

Das Gehäusematerial ist resistent gegen UV-Strahlung und Wasser. Das Instrument ist für den Gebrauch inSAMtlichen Klimazonen der Erde geeignet, da die Flüssigkeit weder gefrierten noch verdunsten kann.

Technische Spezifikationen

Gewicht: 120 g. Abmessungen: 74 × 52 × 15 mm. Einteilung der optischen Skalen: 0^ bis ± 90^ und 0% bis ± 150% .

Auf der Rückseite des Instruments finden Sie eine Cosinustabelle.

Auflosung

Die Genaugkeit bei der direkten Ablesung beträgt 1^ bzw. 1% . Schätzungen sind mit einer Genaugkeit von 10^ bzw. 0,2% möglich (letzteres nur bei Prozentwerten in der Höhe des Nullpunkts).

ERHÄLTLiche AUSFUHRUNGEN DES PM-5

Zusätzlich zum Basisinstrument PM-5/360 PC sind Sondereversionen für Spezialzwecke mit entsprechenden Skalenkombinationsen erhältlich. Bei der Variante PM-5/400 PC ist die 360^ -Skala durch eine 400 Grad-Einteilung ersetzt (d. h. 400 Grad entsprechen einem vollen Kreis). Die Prozentwerteskala ist identisch mit der Basisversion.

GEBRAUCHSANLEITUNG

In der Regel wird das Instrument mit dem rechten Auge abgelesen. Je nach Sehrkraft und persönlicher Präferenz können Sie jedoch auch das linke Auge verwenden. Wichtig ist in erster Linie, dass Sie beim Vermessen beiden Augen offen halten. Die Hand, die das Gerät halt, damit die Sight nicht behindern.

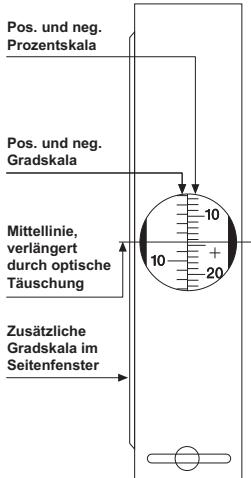

Halten Sie das Instrument so vor das ablesende Auge, dass die Skala durch die Linse sightbar ist und das runde Seitenfenster nach links zeigt. Richten Sie das Instrument in Richtung des Objeks aus, bis der Vermessungspunkt auf der Mittellinie der Linse liegt. Anhand der Position der Mittellinie auf der Skala konnen Sie jetzt den Messwert ablesen. Eine optische Tauschung sorgt darauf, dass sich die Mittellinie außerhalb des Linsenrahmens fortzusetzen scheint. Dies erleichtert die Ausrichtung an der Umgebung bzw. dem Messobjectekt.

Die linke Skala gibt den Neigungswinkel in Grad an, ausgehend von der horizontalen Linie in Augenhöhe. Die rechte Skala nennt die Höhe des Sichtungspunktes in Prozent der horizontalen Distanz, ausgehend von der horizontalen Linie in Augenhöhe. Das folgende Beispiel illustriert das Messverfahren:

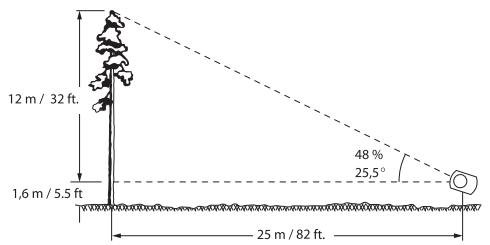

Zu vermessen ist die Höhe eines Baumes, der auf ebenem Gelände 25 m (82 ft) entfernst liegt. Das Instrument wird schrag gehalten, so dass die Mittellinie vor dem obersten Punkt des Baumwipfels erscheint. Der auf der Skala abgelesene Messwert ist 48% (ca. 25,5^ ). Die Entfernung zum Baum beträgt 25 m (82 ft), darauf berechnet sich die Höhe des Baumes wie folgt: 48/100 × 25m = ca.12m (bzw. 48/100 × 82ft = ca.39ft ). Zu diesersemen Ergebnis muss die Höhe des Auges über dem Boden addiert werden, z. B. 1,6 m (5,5 ft). Die Summe beträgt 13,6 m (44,5 ft) und gibt die Gesamthöhe des Baumes an.

Für besonderss genaue Messungen, besonderss in unebenem Gelände, werden zwei Messungen vorgenommen: eine zum Wipfel hin und eine zum Stammansatz. Befindet sich der Stammansatz unterhalb der Augenhöhe, werden die Prozentwerte addiert. Die Gesamthöhe ergibt sich aus der Summe der beiden Höhenmessungen.

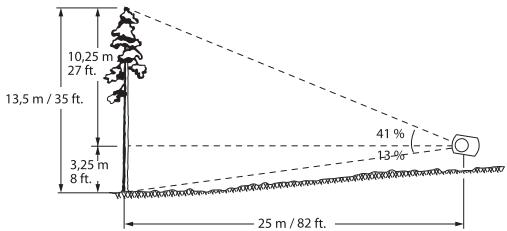

Falls z. B. die Wipfelmessung 41% ergibt und die Bodenmessung 13% , beträgt die Gesamthöhe des Baumes bei einem Abstand von 25 m (82 ft) (41 + 13) / 100 × 25 m = 54/ 100 × 25 m = ca. 13,5 m (bzw. (41 + 13) / 100 × 82 ft = 54/100 × 82 ft = ca. 44,5 ft).

Befindet sich der Stammansatz unterhalb der Augenhöhe, wird der Boden- vom Wipfelwert subtrahiert. Die Differenz zwischen beiden Werten ergibt die Gesamthöhe.

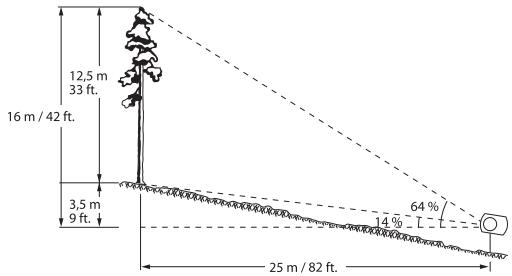

Falls z. B. die Wipfelmessung 65% ergibt und die Bodenmessung 14% , beträgt die Gesamthöhe des Baumes bei einem Abstand von 25 Metern (64 - 14)/100 × 25m = 50 / 100× 25m = 12,5m (bzw. (64 - 14)/100 × 82 ft = 50/100 × 82 ft = 41 ft). Falls Sie diese Berechnungen im Kopf durchführten **üssen, empfehlt sich der Einfachheit halber die Wahl eines berechnungsfreundlichen Abstands zum Messobjekt, z. B. 50, 100 oder 200 m (ft).

Die Werte der Prozentskala basieren auf der horizontalen Distan. In unebenem Gelände treten bei Messungen entlang des Bodens Fehler auf, die korrigiert werden müssen, um ein exaktes Ergebnis zu erzielen. Die Abweichungen sind bei geringfugigen Unenheiten meinst vernachlüssigbar, verstärken sich jedoch mit Zunahme des Steigungs-/Gefäl Lewinkels.

Die trigonometrische Korrelation lautet

$$ \mathsf {H} = \mathsf {h} \times \cos_ {\alpha} $$

Hierbei ist H die tatsächliche (d.h. korrigierte) Höhe, h die beobachtete Höhe und α (alpha) der Winkel der Bodenneigung. Mit Hilfe der obigen Gleichung sind auch Abstandkorrekturen möglich. In thisem Fall steht h für den entlang des Bodens gemessenen Abstand und H für die zu ermittelnde vertikale Distanz. Falls Sie für ihre Berechnung den korrigierten Abstand verwenden, ist keine Korrektur der gemessenen Höhe erforderlich. Beim Berechnen des Luftlinienabstands anhand von Bodenabstand und -neigung kommt es zu Ungenaugigkeiten, falls die Bodenneigung von der Augenhöhe zum Stammansatz gesessen wird. Die Messung des Gefälles bzw. der Steigung entlang des Bodens ist umständlich undDMAher unpraktisch. Um Messfehler zu vermeiden, bringen Sie deshalb in Augenhöhe eine sightbare Markierung am Baumstamm an, so dass die beiden Messlinien parallel zueinander verlaufen. Der tatsächliche Steigungswinkel beträgt in thisem Beispiel 9^

Die folgende Abbildung veranschaulicht die beiden Berechnungsmethoden.

Methode 1. Messen Sie den Bodenabstand. Der Bodenabstand beträgt in thisem Beispiel 25m (82 ft). Messen Sie anschließend den Steigungswinkel. Er beträgt 9^ . Lesen Sie die Prozentwerte des oberen und des unteren Punktes ab, in thisem Beispiel 29% und 23% .

Berechnung:

$$ \frac {2 3}{1 0 0} + \frac {2 9}{1 0 0} = \frac {5 2}{1 0 0} $$

Berechnen Sie 52% von 25 m (82 ft). Multiplizieren Sie das Ergebnis (13 m bzw. 42,6 ft) mit dem Cosinus von 9^ .

Sie erhalten 0,987 × 13m = 12,8m (bzw. 0,987 × 42,6ft = 42ft ).

Methode 2. Multiplizieren Sie den Bodenabstand mit dem Cosinus des Steigungswinkels.

Sie erhalten 0,987 × 25m = 24,6m (bzw. 0,987 × 82ft = 80,9ft ).

Addieren Sie wie oben die Prozentwerte miteinander und multiplitieren Sie das Ergebnis mit dem korrigierten Abstand.

$$ \frac {5 2}{1 0 0} \times 2 4, 6 \mathrm {m} = 1 2, 8 \mathrm {m} $$

oder im britischen Maßsystem

$$ \frac {5 2}{1 0 0} \times 8 0, 9 \mathrm {f t} = 4 2 \mathrm {f t} $$

Das Beispiel zeigt, dass bei einer Bodenneigung von 9^ eine Korrektur von 2,3% ausreicht, bei einer Neigung von 35^ jedoch bereits eine Korrektur der Beobachterhöhe um rund -18% erforderlich ist.

NOMOGRAPHISCHE HÖHENKORREKTUR

Bei Verwendung des Nomogramms sind keine Korrekturberechnungen erforderlich. Sie bereits gediliglich ein Lineal oder einen ähnlichen Gegenstand mit gerader Kante als Hilfsmittel. Legen Sie das Lineal so auf das Nomogramm, dass es die linke Skala in der Höhe des Neigungswinkels schneidet und die rechte bei der gemessenen Höhe. Die korigierte Höhe (bzw. der Abstand) kann am Schnittpunkt der Linealkante mit der mittleren Skala abgelesen werden. Am einfachsten ist die Korrektur, wenn Sie entlang des Bodens einen Abstand von 100m (ft) verwenden, da Sie in thisem Fall keine Winkelmessung benötigen. Ermitteln Sie lediglich die Höhenwerte von Wipfel und Stammansatz. Die Summe bzw. Differenz (je nach Situation) dieser Werte ergibt die scheinbare Höhe. Korrigieren Sie diese wie folgt: Suchen Sie auf der rechten Skala des Nomogramms den Wert der scheinbaren Höhe. Suchen Sie danach auf der linken Doppelskala die Höhe des Stammansatzes. Verbunden Sie die beiden Punkte mit dem Lineal. Der korrigierte Wert kann nun am Schnittpunkt des Lineals mit der mittleren Skala abgelesen werden. Die Bodenneigung kann in thisem Fall vernachlüssigt werden, da der Neigungswinkel und die durchschnittliche Augenhöhe von 1,60m (5,5 ft) bereits in der linken Bodenhöhenskala berücksichtigt werden.

SCHUTZHÜLLE FÜR SUUNTO KB-14 UND PM-5

Die Schutzhülle passt über die folgenden KB- und PM-Modelle:

KB-14 (alle Modelle) und PM-5.
