MANUALE UTENTE PM-5 SUUNTO

MISURAIZIONE DELL'ALTEZZA 5

ISTRUZIONI PER L'USO DEL NOMOGRAMMA 6

STABILIRE LA DISTANZA BASE 6

PM-5 8

CLINOMETRO A LETTURA OTTICA 8

VERSIONI DI PM-5 DISPONIBILI 9

ISTRUZIONI PER L'USO 10

CORREZIONE NOMOGRAFICA DELL'ALTEZZA 16

Il metro per altezza Suunto PM-5/1520 è uno strumento per misurare le altezze, in particolare quella degli alberi, con grande precisione e velocità. Lo strumento è in lega di alluminio anodizzato anticorrosione. La schedda della scala scorre su un supporto speciale all'interno di un contentatore di plastica sigillato ermeticamente e riempito con un liquido che ne consente lo scorrimento libero e l'arresto rapido. Il liquido non gela, conserva inalterate le proprieta umettanti durante il suo utilizzo ed eliminata the fastidiose vibrazioni della scala.

ISTRUZIONI PER L'USO

Se misurate da distance di 15 m e 20 m, le altezze degli alberi possono essere lette direttamente delle scale dello strumento. Le lecture devono essere raddoppiate durante la misurazione da distance di 30 m e 40 m. Il metro per altezza Suunto cui ènessere utilizzato èanche per determinare l'angolo di un grado. Cio viene realizzato eseguando un puntamento lungo la linea del grado, utilizzato la linea di 20 m alla sinistra dello strumento. Laletturaosi ottentuapeossecre controllata nella tabella di conversione sul retro dello strumento per ottenere l'angolo.

MISURAZIONE DELL'ALTEZZA

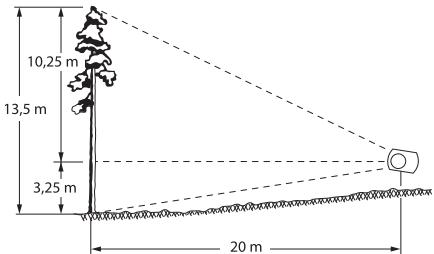

La misurazione effettiva dell'altezza di un albero devesse effettuata alla distanza misurata come segue: l'osservatore individua la cima dell'albero tenerendo entrambi gli occhi ben aperti. Una volta avvistato l'oggetto, la linea di puntoamento e la Scala saranno simultaneamente visibili nel Campo visivo dello strumento. Appena la linea di puntoamento coincide con la cima dell'albero l'altezza pourrait essere letta (in quello esempio, da unaScala di 20m alla sinistra dello strumento). Lalettura ottenuta è l'altezza dell'albero misurata dall'altezza degli occhi dell'osservatore. La base dell'albero delve sere more orecora individuata. Se è situata sotto l'altezza degli occhi dell'osservatore alla ral'altezza effettiva dell'albero viene ottenuta sommando le due lecture. Se è al di

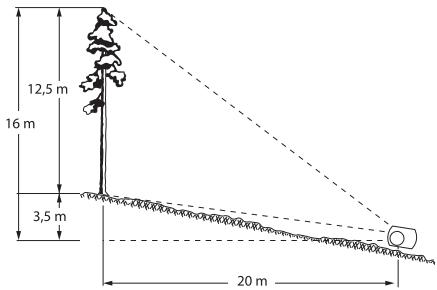

sopra dell'altezza degli occhi dell'osservatore l'altezza dell'albero viene ottenuta sotraendo la differenza tra le due lecture. In realtà, nell'ultimo caso la distanza noncould essere misurata in orizzontale. Pertanto, per ottenere un risultato corretto con la

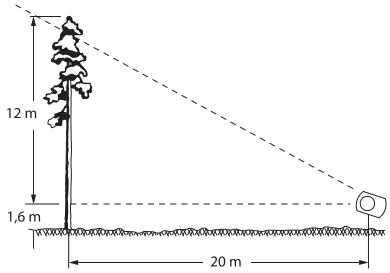

massima precisione, attenersi alla seguente procedura. Al livello del suolo le lecture della cima dell'albero sono solitamente sufficienti: è necessarioaggiungere sempliciente l'altezza del livello degli occhi dell'osservatore (1,60 m in quello caso) che è giornata.

ISTRUZIONI PER L'USO DEL NOMOGRAMMA

Se a causa di un terreno irregolare la distance non cui quod esere determinata orizzontalmente come nella procedura sopracitata utilizzato il nomogramma di pagina 7.

STABILIRE LA DISTANZA BASE

Dato che questo strumento non è dotato di prismà, la distanza base di (ad esempio) 15 m delve essere determinata utilizzando un metro a nastro lungo il terreno. Aggiungere o sottrarre le lecture nella cima e della base per determinare l'altezza apparente. Sul nomogramma di pagina 7, posizionare l'altezza apparente sulla scala a destra. Sulla Scala doppia a sinistra individuare lalettura ottenuta dall'avvistamento della base dell'albero. Le lecture per gradienti di salute o di discesa devono essere effettuate da lati differenti della scala. Collegare questi due puniti del nomogramma con una linea retta. Adesso la Scala centrale del nomogramma indica la reale altezza dell'albero.

Nota importante

Gli assi visivi di alcune persone non sono parallelli, tale disturbo è detto eteroforia. Puo variate nel tempo e dipendere da diversi fattori. Pertanto, per assicurarsi che tale fenomeno non si ripercuota sulla precisione delle lecture, si consiglia all'utente di controllare tale eventualità prima di effettuare lecture, utilizzando la segunte procedure: eseguire una lecture tenendo entrambi gli occhi aperti, quindi chiudere quello libero. Se la lecture non cambia notevolmente, gli assi visivi sono allineati ed è possible tenere entrambi gli occhi aperti. Se dovesse verificarsi una differenza nelle lecture, tenere l'altro occhio aperto e fissare lo strumento a mezza altezza. In tal modo si creera un'illusione ottica, dove la linea di puntamento prosegue altre il corso dello strumento e viene visualizzata sull'obiettivo.

PM-5

CLINOMETRO A LETTURA OTTICA

La struttura robusta e le dimensioni ridotte rendono il CLINOMETRO SUUNTO la soluzione ideale per agli tipo di lavoro. Facile per unagettura rapida grazie alla lente priva di parallasse incorpORA nel design.

L'avvistamento e lalettura della scala vengono eseguiti simultaneamente. Non vi sono viti da girare, bolle da centrare o da regolare.

Quando lo spazio è limitato, come nelle operazioni geologiche e mineralogiche, l'inclinazione degli strati e di altre formazioni cui quod essere letta posizionando lo strumento lungo la linea o la superficie della formazione, leggendo l'angolo direttamente alla finestra laterale.

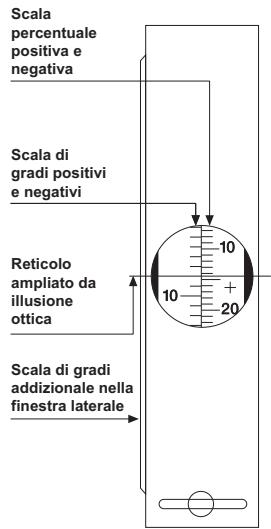

Caratteristica della struttura

La struttura è in alluminio leggero anticorrosione.

La schedda della scala è sostenuta da un gruppo di supporto in pietra dura e tutte le parti mobili sono immerse in un liquido di smorzamento all'interno di un resistente contentatore di plastica sigillato

ermeticamente. Il liquido smorzate tutte le vibrazioni di Scala eccessive e consente un movimento fluido privo di scosse della scheda della Scala.

Il materiale del contentatore resiste alla luce solare e all'acqua. Il liquido non si congela in presenza diasse temperature, né evapora in caso di alte temperature.

Specifique

Peso: 120 g/119,07 g Dimensioni: 74 × 52 × 15 ~mm / 23/4'' × 2'' × 5/8'' . Le scale ottiche sono graduate in gradi da 0^ a +/-90° e da 0% a +/-150%.

Sul retro dello strumento è stampata una tabella di coseni.

Risoluzione

Esegue direttamente lecture fino a un minimo di un grado o dell'uno per cento. Puo eseguire una stima fino a 10 minuti o 1/5 dell'1 percento, l'ultima misura è ovviamente valida per le lecture intorno al livello dello zero.

VERSIONI DI PM-5 DISPONIBILI

Il PM-5/360 PC di base è stato modificato adeguandolo a combinazioni di Scala diverse per utilizzi speciali. Pertanto, è disponibile una versione con "grado nuovo" o Scala granulometrica. Invece della normale divisione in 360 gradi la divisione completa del cercchio è di 400 gradi (g). La Scala percentuale è normale. Il modello è PM-5/400 PC.

ISTRUZIONI PER L'USO

Le lecture vengono solitamente eseguite con l'occhio destro. A causa delle differenze nell'acutezza visiva e delle preferenze personali, a volte è più facile utilizzato l'occhio sinistro. É di importante fondamentale che entrambi gli occhi siano ben aperti. La mano di sostegno non deve ostruire la visibilità dell'altre occhio.

Lo strumento vieneosto davanti all'occhio dilettura, in modo da poter leggere la scalatramite l'ocularementiona finestra circolare è rivolta a sinistra. Lo strumento viene punctato versl oggetto sollevandolo o abbassandolo, finché la linea di punctamento non viene visualizzata sul punto da misurare. Al tempo stesso la posizione della linea di punctamento rispetto alla scaletornisce lalettura corretta.A causa di un'illusione ottica,la linea di punctamento (reticolo) sembra proseguire fuori dell'alloggiamento e pertanto cui assere osservata sul terreno o sull'oggetto.

La Scala di sinistra indica l'angolo di inclinazione in gradi dal piano orizzontale all'altezza degli occhi. La Scala di destra indica l'altezza del punto di avvistamento alla stessa altezza degli occhi orizzontale ed è espressa nella percentuale della distanza orizzontale. Il seguito esempio ne illustra la procedura:

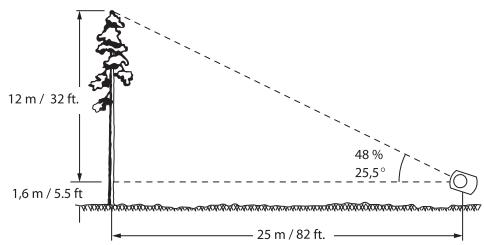

L'obiettivo è misurare l'altezza di un albero da una distanza di 25 m/82 piedi sopra il livello del suolo. Lo strumento è inclinato in modo da visualizzare la linea di pumentamento sulla cima dell'albero (apice). Lalettura ottenua sarepari al 48 percento (circa 25,5^ ). Dato che la distanza è di 25 m/82 piedi, l'altezza dell'albero è 48/100 x 25 m = circa 12 m oppure 48/100 x 25 m = ca. 12 m oppure 48/100 x 82 piedi = circa 39 piedi. A tale risultato è necessario aggiungere l'altezza dell'occhio dal suolo, ovvero 1,6' m o 5½ piedi. La somma è 13,6' m o 44½ piedi, quindi l'altezza dell'albero.

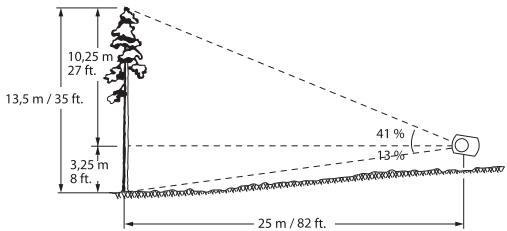

Per misurazioni estremamente precise, soprattutto su terreni in pendenza, è necessario effettuare due lecture: una per la cima e l'altra per la base del tronco. Quando la base del tronco è posta al di sotto dell'altezza degli occhi, le percentuali ottenute vengono sommate. L'altezza totale è la percentuale di somma della distanza orizzontale. Ad esempio, se la lecture dell'apice è 41% e la lecture al terreno è 13% ,

l'altezza totale dell'albero misurata da una distanza di 25 m/82 piedi è di (41 + 13)/100 x 25 m = 54/100 x 25 m = circa 13.513,5 m oppure in piedi (41 + 13)/100 x 82 piedi = 54/100 x 82 piedi = circa 44½ piedi.

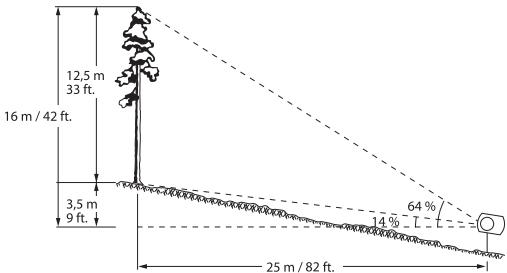

Quando la base del tronco è al di sopra dell'altezza degli occhi lalettura della base viene sostratta allalettura dell'apice e l'altezza totale equivale alla percentuale di differenza della distanza orizzontale.

Ad esempio, se lalettura dell'apice è 65% e lalettura della base è 14%, l'altezza totale è (64 - 14)/100 x 25 m = 50/100 x 25 m = 12,5 m oppure in piedi (64 - 14)/100 x 82 piedi = 50/100 x 82 piedi = 41 piedi. Quando i calcoli vengono eseguiti mentalmente, si consiglia di utilizzato una distanza di misurazione di 50, 100 o 200 m/piedi per splificare l'operazione.

Tutte le lecture della scala percentuale sono basate sulla distanza orizzontale. Ciò significha che se la distanza sul terreno in pendenza viene misurata lungo il terreno si verificHERA un erre che deve essere corretto per ottenere dei risultati precisi. Nella maggioranza dei casi l'erro risulta insigniente per gli angoli di inclinazione del terreno di dimensioni ridotte, ma augenta progressively con l'incremento dell'angolo.

La correlazione trigonometrica è

$$ \mathsf {H} = \mathsf {h} \times \cos_ {\alpha} $$

Dove H sta per l'altezza effettiva o corretta, h è l'altezza osservata e (alfa) è l'angolo di inclinazione del terreno. Utilizzando tale equazione è possible correggereanche la distanza. In tal caso h sta per la distanza misurata lungo il terreno e H è la distanza orizzontale. Se viene utilizzata la distanza giusta non è necessario correggere l'altezza osservata. Durante il calcolo della distanza orizzontaleutilizzando la distanza del terreno e l'inclinazione si potrebbe verificare un erro qualora l'inclinazione venisse misurata dall'altezza degli occhi alla base del tronco. La misurazione dell'inclinazione sul terreno potrebbe risultare scomoda. Per evitare errorsi, misurare l'angolo di inclinazione dall'altezza degli occhi fino al punto di avvistamento eseguito o posizionato sul tronco all'altezza degli occhi; casi facendo le due linee di misurazione divertano parallele. Ilvero angolo dell'inclinazione è di 9 gradi.

Metodo 1. Misurazione della distance del terreno. Questa è di 25 m/82 piedi. Quindi misurare l'angolo di inclinazione. L'angolo è di 9 gradi. Leggere le percentuali dei punti della cima e del terreno. Sono 20 e 23 percento.

Calcolo:

$$ \frac {2 3}{1 0 0} + \frac {2 9}{1 0 0} = \frac {5 2}{1 0 0} $$

Prendere il 52 percento di 25 m/82 piedi, che è 13 m/42,6 piedi e multiplicarlo per il coseno di 9 gradi.

0,987× 13m = 12,8m oppure in piedi 0,987× 42,6 piedi = 42 piedi.

Metodo 2. Moltificazione della distance del terreno per il coseno dell'angolo di inclinazione.

0,987× 25m = 24,6m oppure in piedi 0,987× 82 piedi = 80,9 piedi.

Come nella procedura precedente,aggiungere le lecture in percentuale e prendere la somma percentuale della distanza corretta.

$$ \frac {5 2}{1 0 0} \times 2 4, 6 \mathrm {m} = 1 2, 8 \mathrm {m} $$

oppure in piedi

$$ \frac {5 2}{1 0 0} \times 8 0, 9 \mathrm {f t} = 4 2 \mathrm {f t} $$

Questo esempio alla che un angolo di inclinazione di 9 gradi causa una correzione di solo 2,3 percento, ma quando l'angolo di inclinazione è di 35 gradi, la correzione comaporta una riduzione di circa il 18 percento dell'altezza osservata.

CORREZIONE NOMOGRAFICA DELL'ALTEZZA

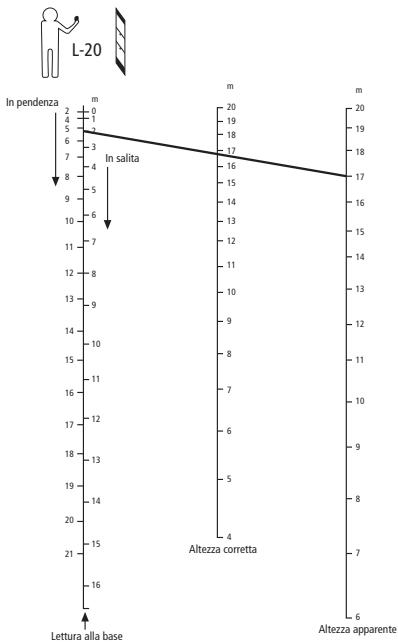

Utilizzando il nomogramma tutte le correzioni del calcolo si rivelano inutili. Per ottenere la soluzione nomografica è necessario solo un righello o un altre oggettoto dotato di un bordo rettilineo. Per utilizzato il nomogramma, posizionare il righello in modo che il bordo intersechi la scala dell'angolo a sinistra sul punto di inclinazione dell'angolo e la scala dell'altezza osservata (a destra) sul punto corretto. L'altezza (o distanza) corretta viene letta nel punto dove il bordo interseca il centro della scala dell'altezza corretta. Utilizzato una distanza di misurazione di 100 m/piedi lungo il terreno la procedura di correzione diventa assai semplice. A quel punto non è necessaria alcuna misurazione dell'angolo di inclinazione. É sufficiente solo lalettura del punto superiore e del punto inferiore. In base alla situazione, la loro somma o differenza dà come risultato l'altezza apparente direttamente in piedi. Tale risultatocouldesseorrectneloodsegunte:prima di toutto,nella scala di destra del nomogramma trovare i punto che indica l'altezza apparente.Quindi,nella scala doppiadisinistra del nomografo trovare il punto che indica lalettura del punto del terreno. A quello punto collegare tali puniti. Lalettura corretta verrà rilevata dallarelativascaladi mezzo in corrispondenza del punto di intersezione.In questa procedura l'angolo di inclinazioneouldessereignorato,poichéla scala del punto del terreno di sinistra è stata cosstruita tenendo presente l'angolo di inclinazione e l'altezza media degli occhi di 1,6 m/5,5 piedi.

L'alloggiamo lo dello strumento è adatto per i seguenti modelli KB e PM: KB-14 (tutti i modelli) e PM-5.
